无线局域网的路径损耗分析
无线传播路径损耗

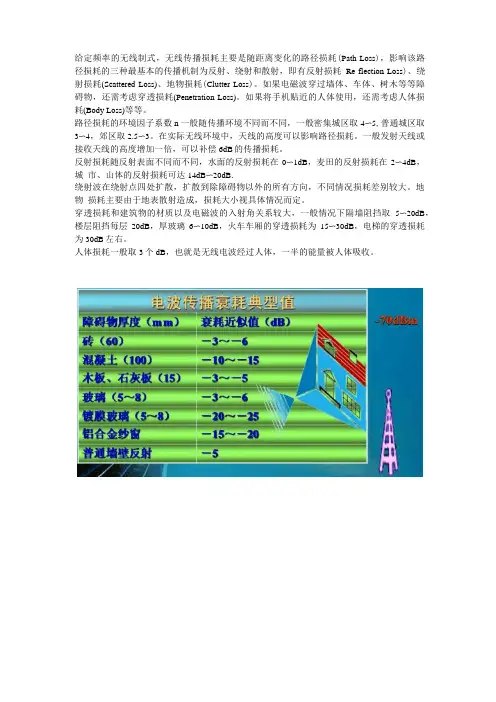

给定频率的无线制式,无线传播损耗主要是随距离变化的路径损耗(Path Loss),影响该路径损耗的三种最基本的传播机制为反射、绕射和散射,即有反射损耗Re flection Loss)、绕射损耗(Scattered Loss)、地物损耗(Clutter Loss)。
如果电磁波穿过墙体、车体、树木等等障碍物,还需考虑穿透损耗(Penetration Loss)。
如果将手机贴近的人体使用,还需考虑人体损耗(Body Loss)等等。
路径损耗的环境因子系数n 一般随传播环境不同而不同,一般密集城区取4〜5,普通城区取3〜4,郊区取2.5〜3。
在实际无线环境中,天线的高度可以影响路径损耗。
一般发射天线或接收天线的高度增加一倍,可以补偿6dB的传播损耗。
反射损耗随反射表面不同而不同,水面的反射损耗在0〜1dB,麦田的反射损耗在2〜4dB,城市、山体的反射损耗可达14dB〜20dB.绕射波在绕射点四处扩散,扩散到除障碍物以外的所有方向,不同情况损耗差别较大。
地物损耗主要由于地表散射造成,损耗大小视具体情况而定。
穿透损耗和建筑物的材质以及电磁波的入射角关系较大,一般情况下隔墙阻挡取5〜20dB,楼层阻挡每层20dB,厚玻璃6〜10dB,火车车厢的穿透损耗为15〜30dB,电梯的穿透损耗为30dB左右。
人体损耗一般取3个dB,也就是无线电波经过人体,一半的能量被人体吸收。
HUAWEI室内分布系统传播模壁■华为室内传播模型华为以ITU模型、Keencin-Motley模型为参考,结合大量的实践经验和数据总结,提出华为室内覆盖传播模型:PL(d) 20 r|:log( /) + 10 :|:n r|: log( d)- 13 dB+ !■/『)..•f:持率.单位MHz;n :室内路径损耗因子;d:移动台与天线之间的距离,单位为m ;招:慢衰落余童,取值与覆盖概率要求和室内慢衰落标准差有关;蜘=£耳:Pi,第画隔墙的穿透损耗;n,隔墙数量;。
网络路径损耗值计算公式
网络路径损耗值计算公式引言。
在现代社会中,网络通信已经成为人们生活中不可或缺的一部分。
而在网络通信中,路径损耗值的计算是非常重要的。
路径损耗值是指信号在传输过程中由于传输媒介、距离等因素而造成的信号衰减。
在网络规划和优化中,准确计算路径损耗值可以帮助我们更好地设计和优化网络结构,提高网络的性能和覆盖范围。
因此,本文将介绍网络路径损耗值的计算公式,并探讨其在网络通信中的重要性。
一、路径损耗值的定义。
路径损耗值是指信号在传输过程中由于传输媒介、距离等因素而造成的信号衰减。
路径损耗值的大小直接影响着信号的传输质量和覆盖范围。
一般来说,路径损耗值与传输距离成正比,传输距离越远,路径损耗值越大。
此外,传输媒介的不同也会对路径损耗值产生影响,比如在空气中传输的信号路径损耗值要大于在光纤中传输的信号。
二、路径损耗值的计算公式。
路径损耗值的计算公式通常采用自由空间传播模型或多径传播模型。
其中,自由空间传播模型适用于开阔的空间环境,而多径传播模型适用于复杂的城市环境。
下面分别介绍这两种模型的路径损耗值计算公式。
1. 自由空间传播模型。
在自由空间传播模型中,路径损耗值的计算公式为:L = 20 log(d) + 20 log(f) + 20 log(4π/c)。
其中,L为路径损耗值(单位为dB),d为传输距离(单位为米),f为信号频率(单位为赫兹),c为光速(单位为米/秒)。
2. 多径传播模型。
在多径传播模型中,路径损耗值的计算公式为:L = L0 + 10 n log(d/d0)。
其中,L0为参考距离d0处的路径损耗值(单位为dB),n为路径损耗指数,通常在2-5之间,d为传输距离(单位为米)。
三、路径损耗值的重要性。
路径损耗值的准确计算对于网络规划和优化具有重要意义。
首先,路径损耗值的大小直接影响着信号的传输质量和覆盖范围。
准确计算路径损耗值可以帮助我们更好地设计和优化网络结构,提高网络的性能和覆盖范围。
其次,路径损耗值的计算还可以帮助我们评估网络设备的性能和传输媒介的质量,为网络的维护和管理提供参考依据。
链路及空间无线传播损耗计算
链路及空间无线传播损耗计算链路及空间无线传播损耗计算5.1 链路预算上行和下行链路都有自己的发射功率损耗和路径衰落。
在蜂窝通信中,为了确定有效覆盖范围,必须确定最大路径衰落、或其他限制因数。
在上行链路,从移动台到基站的限制因数是基站的接受灵敏度。
对下行链路来说,从基站到移动台的主要限制因数是基站的发射功率。
通过优化上下行之间的平衡关系,能够使小区覆盖半径内,有较好的通信质量。
一般是通过利用基站资源,改善网络中每个小区的链路平衡(上行或下行),从而使系统工作在最佳状态。
最终也可以促使切换和呼叫建立期间,移动通话性能更好。
图5-01是一基站链路损耗计算,可作为参考。
图5-01上下行链路平衡的计算。
对于实现双向通信的GSM系统来说,上下行链路平衡是十分重要的,是保证在两个方向上具有同等的话务量和通信质量的主要因素,也关系到小区的实际覆盖范围。
下行链路(DownLink)是指基站发,移动台接收的链路。
上行链路(UpLink)是指移动台发,基站接收的链路。
上下行链路平衡的算法如下:下行链路(用dB值表示):PinMS = PoutBTS - LduplBTS - LpBTS + GaBTS + Cori + GaMS + GdMS - LslantBTS - LPdown式中:PinMS 为移动台接收到的功率;PoutBTS为BTS的输出功率;LduplBTS为合路器、双工器等的损耗;LpBTS为BTS的天线的馈缆、跳线、接头等损耗;移动通信系统是有线与无线的综合体,它是移动网络在其覆盖范围内,通过空中接口(无线)将移动台与基站联系起来,并进而与移动交换机相联系(有线)的复合体。
而在移动通信系统中,空间无线信号的发射和接受都是依靠移动天线来实现的。
因此,天线对于移动通信网络来说,举着举足轻重的作用。
本讲座由网友张守国撰写提供,在此表示衷心的感谢!GaBTS为基站发射天线的增益;Cori为基站天线的方向系数;GaMS为移动台接收天线的增益;GdMS为移动台接收天线的分集增益;LslantBTS为双极化天线的极化损耗;LPdown为下行路径损耗;上行链路(用dB值表示):PinBTS = PoutMS - LduplBTS - LpBTS + GaBTS + Cori + GaMS + GdBTS -LPup +[Gta]式中:PinBTS为基站接收到的功率;PoutMS为移动台的输出功率;LduplBTS为合路器、双工器等的损耗;LpBTS为BTS的天线的馈缆、跳线、接头等损耗;GaBTS为基站接收天线的增益;Cori 为基站天线的方向系数;GaMS为移动台发射天线的增益;GdBTS为基站接收天线的分集增益;Gta为使用塔放的情况下,由此带来的增益;LPup为上行路径损耗。
无线室分入门宝典011-室内分布系统路径损耗计算
室内分布系统总径损耗计算室内分布系统工程总路径损耗值)()log(10)()(00dB FAF d dn d P d P SF L L +⋅⋅+=注:0d (参考距离)设定为1米)(0d P L 表示近地参考距离(30=d ~λ10)的自由空间衰减值,根据公式计算)900(5.31)(0MHz f dB d P L ==,)1800(5.37)(0MHz F dB d P L ==。
FAF 表示不同层路径损耗附加值情况一:手机与吸顶天线有铝质吊顶阻隔(走廓) 预测覆盖距离为5M ,MHz f 900=时,SF n 取2.8,FAF 取10,根据公式计算得:10)15log(8.210)1()5(+⨯==m P m P L L105.195.31++= dB 61=预测覆盖距离为10M , )10(m d P L ==69.5dB 预测覆盖距离为15M , )15(m d P L ==74.4dB 预测覆盖距离为20M , )20(m d P L ==77.9dB情况二:手机与吸顶天线为有墙体及铝质吊顶阻隔(办公室) 预测覆盖距离为5M ,MHz f 900=时,SF n 取2.8,FAF 取20,根据公式计算得:20)15log(8.210)1()5(+⨯==m P m P L L205.195.31++= dB 71=预测覆盖距离为10M , )10(m d P L =dB 5.79=预测覆盖距离为15M , )15(m d P L =dB 4.84= 预测覆盖距离为20M , )20(m d P L =dB 9.87=假设:BTS 的输出功率为8W(6载频)等于39dB ,发射功率损耗8dB ,天线增益2.1dBm移动台接收到的功率=BTS 的输出功率-发射功率损耗-下行路径损耗-R (衰减储备)情况一:手机与吸顶天线有铝质吊顶阻隔注:本覆盖情况预测大楼走廊覆盖值情况二:手机与吸顶天线为有墙体及铝质吊顶阻隔注:本覆盖情况预测大楼办公室覆盖值但是由于室内传播非常复杂,预测出的场强和实际测量值存在一定偏差,工程设计时需用实测值对传播模型进行修正。
室内路径损耗模型在无线局域网中的应用与分析
R S S I — 信 号 的传 播衰 减特 性 , 可 以大大 降低 网络建设 成本 。 网部署环境 ,通过将 接收 的信号 强度 指示 ( e c e i v e d S i g n l a S t r e n g t h I n d i c a t i o n )与模 型 预测 值 进 本 文对 室 内路径 损 耗模 型 在无 线局 域 网中 的应 R
e e n a n — M o t l e y 、 C O S T 2 3 1 一 M u l t i — Wa l l 这 三 个模 型 , 对 通常是依据 网络规划者 的经验来决定A P 的安装位 K 置, 再 通过 反复 调试 的方 法来 优 化 调整 , 这 种 方法 大 其在无线局域网信号传播特性的预测性能进行了分 大 耗 费了人 力物 力 和时 间 。依 据无 线局 域 网的传 播 析 和 比较 。 本 文 选取 了中 山大 学 至善 园 九号作 为无 线 局域 环境 , 建立 精确 的室 内路 径损 耗 模 型 , 预{ 9 1 0 室 内无 线
线方式互相连接的技术 ,它通过电磁波进行信号的 信号单次透射衰减值会减小这一问题 ,从而提升了 室 传输 , 使得人们摆脱了网线的束缚 , 便 于在室内等小 模型 在复 杂室 内环 境下 的预测 精准 度 。除此 之外 , u a l — s l o p e l 5 l 、 P a r t i t i o n e d [ 6 ,  ̄ q 、 A v — 范 围 内部署 实现 通信 网络 , 并 将 与无 线 广域 网 、 无 线 内路 径损 耗模 型 还有 D
在 第 三 部分 , 本 文 基 于测 量 数 据 , 对 室 内 比于O n e — S l o p e , K e e n a n — M o t l e y 将无线信号在穿透不 测 试 流程 ; 同阻碍物时产生的透射衰减考虑在内,故在预测精 路 径损 耗模 型 的应用 效 果 进行 了 比较 和 分 析 ;第 四
关于无线信号传输距离和衰减问题
关于无线信号传输距离和衰减问题什么是无线CPE?CPE的英文全称为:Customer Premise Equipment!无线CPE就是一种接收wifi信号的无线终端接入设备,可取代无线网卡、无线AP和无线网桥!可以接收无线路由器,无线AP和无线打印服务器的无线信号!是一款新型的无线终端接入设备!大量应用于医院,单位,工厂,小区等无线网络接入,节省铺设有线网络的费用!搭配14DBI的原装平板定向天线!按照理想的状况来说户外直线传输距离达到2000米是没问题的!理想的情况所指的是无干扰无障碍的情况下,而在我们生活的城市这种情况基本上是不可能存在的,在一般的生活小区,医院和单位的较为稳定接收距离是500米左右!如果接收的距离内有墙体阻隔,按照每堵墙衰减3DBI来算(具体衰减值跟墙的参数有很大区别)此款无线USB CPE还搭配3米的USB延长线,如果要接受户外的无线信号,CPE天线最好是外置于户外,这样搭配的3米USB延长线是不可缺少的了!"穿墙能力"与设备使用的频段有直接的关系。
微波的最大特点就是近乎直线传播,绕射能力非常弱,因此身处在障碍物后面的无线接收设备会被障碍物给阻挡。
所以对于直线传播的无线微波信号来说,只能是"穿透"障碍物以到达障碍物后面的无线设备了。
"穿透"了障碍物的无线信号将逐渐变成较弱的信号,至于这个信号还有多强,这就是穿透能力或直接说是"穿墙能力"了。
对于用户来说,都希望无线信号能至少穿透屋内的墙壁和地板。
墙壁的材质有多种,有木质墙、玻璃墙、砖墙、混凝土墙等;地板一般是钢筋混凝土。
每穿透一道隔离墙,无线的接受信号或多或少都有衰减,上面的建筑结构依次从低到高的衰减。
一旦选用了发射功率过低、接收灵敏度不够、天线增益不够的无线设备,无线信号会衰减得很利害,传输速率急速下降,甚至会容易出现无线的盲点。
无线设备的发射功率、接收灵敏度(这是双向的)、天线增益、有效传输距离都直接与隔断穿透能力和连接是否稳定以及最终实际传输速率有关,是能否实现稳定速度无缝连接十分关键的指标。
空间传播衰耗公式及其他一些经验值详解
WLAN室内传播模型无线局域网室内覆盖的主要特点是:覆盖范围较小,环境变动较大。
一般情况下我们选取以下两种适用于WLAN的模型进行分析。
由于室内无线环境千差万别,在规划中需根据实际情况选择参考模型与模型系数。
(1) Devasirvatham模型Devasirvatham模型又称线性路径衰减模型,公式如下:Pl(d,f)[dB]为室内路径损耗=其中,为自由空间损耗=d:传播路径;f:电波频率;a:模型系数(2) 衰减因子模型就电波空间传播损耗来说,2.4GHz频段的电磁波有近似的路径传播损耗。
公式为:PathLoss(dB) = 46 +10* n*Log D(m)其中,D为传播路径,n为衰减因子。
针对不同的无线环境,衰减因子n的取值有所不同。
在自由空间中,路径衰减与距离的平方成正比,即衰减因子为2。
在建筑物内,距离对路径损耗的影响将明显大于自由空间。
一般来说,对于全开放环境下n的取值为2.0~2.5;对于半开放环境下n的取值为2.5~3.0;对于较封闭环境下n的取值为3.0~3.5。
典型路径传播损耗理论计算值如表1。
现阶段可提供的2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下:●隔墙的阻挡(砖墙厚度100mm ~300mm):20-40dB;●楼层的阻挡:30dB以上;●木制家具、门和其他木板隔墙阻挡2-15dB;●厚玻璃(12mm):10dB(2450MHz)开阔空间内,设计覆盖距离尽量不要超过30m。
●如果天线目标区域之间有20mm左右薄墙阻隔时,设计覆盖距离尽量不要超过20m。
●如果天线与目标区域之间有较多高于1.5m的家具等阻隔时,设计覆盖距离尽量不要超过20m。
●如果天线安装在长走廊的一端,设计覆盖距离尽量不要超过20m。
●如果天线与目标区域之间有一个拐角时,设计覆盖距离尽量不要超过15m。
●如果天线与目标区域之间有多个拐角时,设计覆盖距离尽量不要超过10m。
●不要进行隔楼层进行覆盖。
路径损耗和衰落的分析与计算
路径损耗和衰落的分析与计算在移动通信领域,路径损耗和衰落是两个重要的参数,能够影响无线信号传播与接收的质量和稳定性,因此合理的分析和计算对于移动通信系统的性能优化非常重要。
路径损耗是无线信号在传输过程中的衰减程度,其大小会随着信号频率、传输距离、信号穿过物体的种类和密度等因素而变化,主要是由于信号传输过程中会被吸收、散射以及绕射等现象所导致的。
而衰落则是指在一个窄带的信道中,由于多径传播和多普勒效应等因素,导致信号的强度、相位和频率发生变化,其大小和频率带宽等因素相关。
下面我们将详细探讨路径损耗和衰落的分析与计算。
一、路径损耗的分析与计算路径损失的最主要原因是信号能量在空气中的吸收,散射和绕射。
我们通常用单位距离内信号的功率来表示路径损耗,而单位距离内功率的损失与传输的距离是成线性关系的。
其中,路径损耗和频率和传输距离之间的关系由信号传输过程中的自由空间路径损失公式确定。
自由空间路径损失公式:L = 20log10(d) + 20log10(f) - 147.56其中,L表示路径损失,d表示传输距离,f表示信号频率。
这个公式可以在计算无线电波在自由空间中传播路径损耗时,提供一个非常准确的参考。
对于其他环境下的路径损耗计算而言,我们需要考虑其他因素,例如衰落和反射这个公式也有一些的改进版本,如芝麻公式、Okumura模型、Hata-Okumura模型等,需要根据实际情况选择合适的模型来计算。
二、衰落的分析与计算衰落是时域或频域上信号值的变化,其影响主要体现在信号的振幅、相位和频率等方面,它是无线通信中普遍存在的现象,在衰落情况下,信号的质量和稳定性都会受到影响。
1. 多径衰落多径衰落指的是由于信号同时经过多个路径(反射、绕射、散射等)到达接收端,形成了多条干涉叠加并相互作用的信号,影响了其幅度和相位等特征,导致信道中出现了多频率或多符号的失配现象。
多径衰落的大小和形状与传播信号的频率、接收设备的位置和方向、传播媒介的物理性质及其形状等因素有关。
WLAN传输路径分析以及计算公式
无线传输路径分析是无线传输网络设计的重要步骤,通过对传输路径的分析便于网络设计者根据无线链路的裕量大小选择合适类型的天线(方向,极化,增益等指标),安装天线高度,选择合适的馈缆和长度等。
下面将简单介绍一下无线传输路径分析中的自由空间损耗的计算,信号接收强度的计算,链路系统裕量的计算几个主要方面的内容。
1.自由空间损耗的计算自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下:Lbf=32.5+20lgF+20lgDLbf=自由空间损耗(dB)D=距离(km)F=频率(MHz)2400MHz:Lbf=100+20lgD5800MHz:Lbf=108+20lgD以上公式是在气温25度,1个大气压的理想情况的计算公式。
下表列出典型自由空间损耗值通过查找上表和通过公式计算我们可以得到从发射站到接收站电磁波传输的理论衰落.2.信号接收强度的计算:信号接收强度是指接收站设备接收到的无线信号的强度。
RSS=Pt +Gr+Gt-Lc-LbfRSS=接收信号强度Pt=发射功率Gr,=接收天线增益Gt=发射天线增益Lc=电缆和缆头的衰耗Lbf=自由空间损耗举例说明,如果发射站与接收站两站点相距25Km,设备发射功率20dBm,发射天线增益为17dBi,接收天线增益为24dBi,电缆和缆头损耗3dBi。
则接收信号强度 RSS=20+17+24-3-128=-70dB3.链路系统裕量SFM(Syetem Fade Margin)的计算链路系统裕量是指接收站设备实际接收到的无线信号与接收站设备允许的最低接收阈值(设备接收灵敏度)相比多的富裕dB数值。
SFM= RSS-RsRSS=接收信号强度Rs=设备接收灵敏度(dB)在上面的例子中,如果设备接收灵敏度为-81dBi,则链路系统裕量为:SFM=RSS-Rs=-70-(-)81=11dB上面的例子就是说,使用这种发射功率为20dBm,接收灵敏度为-81dBi的2400MHz的无线网桥,在加装了17dBi增益的发射天线和24dBi增益的接收天线,电缆和缆头损耗只有3dBi损耗,在传输了25KM后还有11 dB的链路系统裕量。
空间传播衰耗公式及其他一些经验值
WLAN室内传播模型无线局域网室内覆盖的主要特点是:覆盖范围较小,环境变动较大。
一般情况下我们选取以下两种适用于WLAN的模型进行分析。
由于室内无线环境千差万别,在规划中需根据实际情况选择参考模型与模型系数。
(1) Devasirvatham模型Devasirvatham模型又称线性路径衰减模型,公式如下:Pl(d,f)[dB]为室内路径损耗=其中,为自由空间损耗=d:传播路径;f:电波频率;a:模型系数(2) 衰减因子模型就电波空间传播损耗来说,2.4GHz频段的电磁波有近似的路径传播损耗。
公式为:PathLoss(dB) = 46 +10* n*Log D(m)其中,D为传播路径,n为衰减因子。
针对不同的无线环境,衰减因子n的取值有所不同。
在自由空间中,路径衰减与距离的平方成正比,即衰减因子为2。
在建筑物内,距离对路径损耗的影响将明显大于自由空间。
一般来说,对于全开放环境下n的取值为2.0~2.5;对于半开放环境下n的取值为2.5~3.0;对于较封闭环境下n的取值为3.0~3.5。
典型路径传播损耗理论计算值如表1。
现阶段可提供的2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下:●隔墙的阻挡(砖墙厚度100mm ~300mm):20-40dB;●楼层的阻挡:30dB以上;●木制家具、门和其他木板隔墙阻挡2-15dB;●厚玻璃(12mm):10dB(2450MHz)开阔空间内,设计覆盖距离尽量不要超过30m。
●如果天线目标区域之间有20mm左右薄墙阻隔时,设计覆盖距离尽量不要超过20m。
●如果天线与目标区域之间有较多高于1.5m的家具等阻隔时,设计覆盖距离尽量不要超过20m。
●如果天线安装在长走廊的一端,设计覆盖距离尽量不要超过20m。
●如果天线与目标区域之间有一个拐角时,设计覆盖距离尽量不要超过15m。
●如果天线与目标区域之间有多个拐角时,设计覆盖距离尽量不要超过10m。
●不要进行隔楼层进行覆盖。
无线局域网的路径损耗分析
无线局域网的路径损耗分析无线局域网是一种广泛使用的无线通信技术,它可以提供便捷的无线网络接入服务。
在无线局域网中,信号传输的路径损耗是一个重要的因素,直接影响着无线通信的质量和性能。
本文将从理论和实际两个方面对无线局域网的路径损耗进行分析。
理论分析:路径损耗是指信号在传输过程中因为传播距离增加而导致的功率减弱现象。
在无线局域网中,路径损耗可以通过路径损耗模型进行分析。
常用的路径损耗模型有自由空间模型、二次谐波模型、射线模型等。
1.自由空间模型:自由空间模型是最简单的路径损耗模型,它假设传播介质是自由空间,即无大尺度衰落和多径效应的影响。
在自由空间模型中,路径损耗与传播距离的平方成正比,即PL(d) = PL(d0) + 10nlog10(d/d0)。
其中,PL(d)表示传输距离为d时的路径损耗,PL(d0)表示参考距离为d0时的路径损耗,n表示路径损耗指数。
2.二次谐波模型:二次谐波模型是一种更为复杂的路径损耗模型,它考虑了多径传播和大尺度衰落等因素。
在二次谐波模型中,路径损耗与频率和传播距离的平方根成正比,即PL(d) = PL(d0) + 10nlog10(d/d0) + K。
其中,K表示常数。
实际分析:实际的无线局域网中,路径损耗受到多种因素的影响,包括传播环境、天线高度、天线极化、传输频率、功率等。
以下是一些常见的实际分析方法:1.测量方法:可以通过现场测量和模拟软件仿真来获取路径损耗数据。
现场测量可以使用功率接收器,测量不同距离下接收到的信号强度,从而计算路径损耗。
模拟软件仿真可以根据传播环境、阻尼系数等参数,模拟不同距离下信号衰减情况。
2.建模方法:可以利用统计方法对路径损耗进行建模。
通过收集一定数量的现场测量数据,然后使用数学模型对数据进行拟合和分析,得到路径损耗模型的参数。
3.仿真方法:可以使用无线网络仿真软件进行路径损耗的仿真分析。
通过设置传播环境、信号调制方式、路由协议等参数,模拟不同场景下的路径损耗,从而评估无线网络的性能和容量。
2.4GHz频段模块的路径损耗怎么计算
2.4GHz频段现已成为家庭、办公室和工厂短距离无线应用的普遍选择。
通常,2.4GHz信道隶属于免许可的工业、科学和医学(ISM)频段。
ZigBee(IEEE 802.15.4)、Bluetooth(IEEE802.15.1)、Wi-Fi(IEEE802.11b/g/n)、无线通用串行总线(WUSB)和私有协议(如MiWi)等许多协议以及部分无绳电话均采用此频段。
然而,在2.4GHz ISM频段运行的不同协议会相互干扰。
因此,评估无线传输的范围和性能以创建相关模型来估算模块用于室内外短距离传输时的路径损耗就显得极为重要。
借助创建的模型,设计人员可初步估算出无线通信系统的性能。
性能参数包括范围、路径损耗、接收器灵敏度、误码率(BER)和误包率(PER),这些参数在任何通信系统中都非常重要。
路径损耗模型大尺寸模型用来预估长距离传输时的平均性能。
大尺寸模型取决于距离以及与频率关系不大的重要环境特性。
随着距离缩短,该模型会彻底瓦解,但其对于确定无线系统的工作范围并粗略规划网络容量很有用。
小尺寸(衰落)模型描述了一对一的信号变化。
这类模型主要涉及多路径效应(相位抵消)。
路径衰减被视为保持恒定,但主要取决于频率和带宽。
不过,最初的重点通常是信号在短距离或短时间内快速变化的小尺寸模型。
如果估算的接收功率足够大(通常与接收器灵敏度有关,也可能与使用的通信协议有关),则这条链路便可用于发送数据。
接收功率超出接收器灵敏度的量称为链路余量。
链路余量或衰落余量被定义为确保发送器与接收器间可靠无线链路所需的超出接收器灵敏度水平的功率(余量)。
在理想条件下(天线已精确对准、不存在多路径或反射并且没有损耗),必需的链路余量为0dB。
需要的确切衰落余量取决于链路所需达到的可靠性,但根据经验,最好始终保持22dB至28dB的衰落余量。
如果衰落余量在良好天气条件下不小于15dB,则可充分保证RF系统在恶劣条件(因天气、日光和射频干扰所致)下继续有效运行。
路径损耗和阴影衰落
无线信道的衰落特性无线通信近年来移动通信技术飞速发展,经历了三个发展阶段,第一代模拟系统仅提供语音服务,不能传输数据;第二代数字移动通信系统的数据传输速率也只有9.6Kbit/s,最高可达32kbit/s;第三代移动通信系统数据传输速率可达到2Mbit/s。
随着第三代移动通信(3G)陆续在各国投入商业运营,必将给人们的生活带来更多的方便。
过去所采用的一些成熟的无线技术,例如窄带信道中的调制技术,由于其速率的限制,已渐渐被宽带信道调制技术所代替,对宽带信道的传输性能及调制技术的研究已经达到前所未有的高度。
无线通信的发展目标是使用者能够在任意地点、任何时间与任何人实现即时通信。
无线电波的传播无线信道的电波传输特性与传播环境—地貌、人工建筑、气候特征、电磁干扰情况、通信体移动速度和使用的频段等密切相关。
无线通信系统的通信能力和服务质量、无线通信设备要采用的无线传输技术都与无线移动信道性能的好坏密切相关。
电磁波在空中传播时,墙壁、地面、建筑物和其他物体会对电磁波形成反射、散射、折射和衍射等现象。
无线移动信号的损耗包括自由空间传播损耗与弥散、阴影衰落和多径效应。
无线电波在理想的空间中传播时,电磁波的能量不会被障碍物吸收,也不存在电波的反射、折射、绕射、色散和吸收等现象,但是随着传播距离的增大,电磁能量在扩散过程中产生球面波扩散损耗;由于电波传播遇到的障碍物等阻挡,形成电波阴影区,阴影区的电场强度减弱的现象称为阴影效应。
引起的衰落幅度服从对数正态分布(正态衰落或高斯衰落);由于移动传播环境的多径传播引起的衰落称为多径衰落。
当接收信号中无主导信号时,衰落振幅服从瑞利分布。
当接收信号中有主导信号时,衰落振幅服从莱斯分布。
多径衰落使信号电平起伏不定,严重时将影响通话质量。
无线电波的衰落作用使得到达接收端的信号的功率变小。
在发射机和接收机之间的存在的任何障碍物都会引起信号功率的衰减。
发送和接收信号模型在频率范围为0.3GHz~3GHz的UHF频段和频率范围为3GHz~30GHz的SHF 频段,电波的传播特性良好,天线尺寸也比较小,很适合无线通信。
路径损耗 多径衰落 阴影效应 多普勒效应
路径损耗多径衰落阴影效应多普勒效应路径损耗、多径衰落、阴影效应和多普勒效应是无线通信中常见的影响因素。
本文将逐一介绍这些因素对无线信号传输的影响及相关应对措施。
一、路径损耗路径损耗是指无线信号在传播过程中因空间传播距离增加而逐渐衰减的现象。
路径损耗的主要原因是信号在传播过程中发生散射、反射、折射和吸收等现象。
路径损耗的大小与传播距离、频率、天线高度以及传播环境等因素有关。
为了应对路径损耗,可以采取以下措施:1. 提高天线高度,以增加信号传播的直射路径;2. 使用高增益天线,以提高信号传输的功率;3. 使用中继站,以延长信号传播的距离;4. 使用信号补偿技术,如功率控制和自适应调制等,以增强信号的传输能力。
二、多径衰落多径衰落是指信号在传播过程中由于经历多条不同路径而导致的信号强度波动现象。
多径衰落的主要原因是信号在传播过程中经历反射、散射和衍射等现象,导致信号在接收端叠加干扰。
为了应对多径衰落,可以采取以下措施:1. 使用均衡技术,如时域均衡和频域均衡等,以消除多径效应;2. 使用编码技术,如卷积码和纠错码等,以提高信号的可靠性;3. 使用分集技术,如空分多址(SDMA)和时分多址(TDMA)等,以增加信号的传输路径;4. 使用自适应调制技术,如自适应调制解调(AMC)和自适应调制速率(AMR)等,以适应信道的变化。
三、阴影效应阴影效应是指由建筑物、地形或其他物体对信号传播造成的衰减现象。
阴影效应的主要原因是信号在传播过程中受到障碍物的遮挡和衍射,导致信号强度不均匀分布。
为了应对阴影效应,可以采取以下措施:1. 合理规划基站的布局,避免建筑物和地形对信号传播的阻挡;2. 使用高频率的信号,以减小阴影效应的影响;3. 使用多天线技术,如MIMO(多输入多输出)等,以增加信号的传输路径;4. 使用信号预测技术,如信号补偿和自适应滤波等,以消除阴影效应的影响。
四、多普勒效应多普勒效应是指信号源和接收器之间相对运动导致信号频率发生变化的现象。
无线局域网室外覆盖路径损耗计算分析及规划布局建议
无线局域网室外覆盖路径损耗计算分析及规划布局建议侯群;高立【摘要】介绍了无线局域网(WLAN)所用IEEE 802.11x标准的技术特点和频率特性,选择修正的COST231 HATA无线信号传播模型对信号路径损耗进行计算,以图表的形式描述了WLAN所在频段(2.4 G-Hz)的空间信道衰落特征.通过计算得出结论:随着传输距离和AP/STA天线高度差的增加,WLAN无线信道路径损耗将迅速超过系统可容忍的最大值,从而使WLAN室外覆盖范围缩小,合理布局WLAN基站/AP将有效地实现WLAN网络的室外覆盖效果.最后,为WLAN的室外覆盖场景应用提供了有价值的规划布局建议:多层次立体网布局和改善系统上下行平衡都将极大地提高WLAN系统的室外覆盖效果.【期刊名称】《电讯技术》【年(卷),期】2011(051)008【总页数】4页(P101-104)【关键词】无线局域网;路径损耗;传播模型;室外覆盖规划【作者】侯群;高立【作者单位】江汉大学物理信息工程学院,武汉430056;华中科技大学光电系,武汉430074;江汉大学物理信息工程学院,武汉430056【正文语种】中文【中图分类】TN929.51 引言从家庭、学校到电信运营商,无线局域网(WLAN)已经成为宽带数据业务最主要的承载方式。
目前,很多文献对WLAN的空间信道衰落模型、链路预算及平衡、覆盖模拟仿真等方面进行了研究。
文献[1]介绍了WLAN的物理层和相关技术标准;文献[2,3]解释了WLAN包含的IEEE 802.11a/b/g等几种标准的主要频率特性及技术特点;文献[4]研究了WLAN在2.4GHz的高速数据传输原理;文献[5,6]阐述了无线局域网的基本原理、技术与应用;文献[7,8]分析了WLAN的几种空间衰落模型;文献[9]研究了2.4GHz无线局域网在室内外传播的路径损耗。
这些文献说明:WLAN 的主要应用场景有室内分布、室内放装和室外覆盖等。
无线局域网的路径损耗分析
无线局域网的路径损耗分析摘要:首先描述了无线局域网(WLAN)的基本定义、应用范围及优缺点,之后对WLAN的发展现状及前景进行了概述。
WLAN发展所呈现的趋势,使得对无线局域网路径损耗的分析成了规划无线局域网的重要项。
本文通过对自由空间传播损耗计算和电磁波在介质中传播路径损耗的估算来预测无线通信系统在其工作环境下的性能。
一、无线局域网的基本定义及应用范围无线局域网络(Wireless Local Area Networks; WLAN)是相当便利的数据传输系统,它利用射频(Radio Frequency; RF)的技术,取代旧式碍手碍脚的双绞铜线(Coaxial)所构成的局域网络,使得无线局域网络能利用简单的存取架构让用户透过它,达到「信息随身化、便利走天下」的理想境界。
无线局域网拓扑结构是基于IEEE802.11标准的无线局域网允许在局域网络环境中使用未授权的2.4或5.3GHz射频波段进行无线连接。
它们应用广泛,从家庭到企业再到Internet接入热点。
无线局域网络应用:大楼之间:大楼之间建构网络的连结,取代专线,简单又便宜。
餐饮及零售:餐饮服务业可使用无线局域网络产品,直接从餐桌即可输入并传送客人点菜内容至厨房、柜台。
零售商促销时,可使用无线局域网络产品设置临时收银柜台。
医疗:使用附无线局域网络产品的手提式计算机取得实时信息,医护人员可藉此避免对伤患救治的迟延、不必要的纸上作业、单据循环的迟延及误诊等,而提升对伤患照顾的品质。
企业:当企业内的员工使用无线局域网络产品时,不管他们在办公室的任何一个角落,有无线局域网络产品,就能随意地发电子邮件、分享档案及上网络浏览。
仓储管理:一般仓储人员的盘点事宜,透过无线网络的应用,能立即将最新的资料输入计算机仓储系统。
货柜集散场:一般货柜集散场的桥式起重车,可于调动货柜时,将实时信息传回office,以利相关作业之逐行。
监视系统:一般位于远方且需受监控现场之场所,由于布线之困难,可藉由无线网络将无方之影像传回主控站。
路径损耗和阴影衰落
路径损耗和阴影衰落1 概述无线通信是要实现信息准确可靠且高速地传输,然而这个目标的实现存在着严峻的挑战.因为无线信道易受噪声、干扰和其他信道因素影响,而且由于用户的移动和信道的动态变化,这些因素还在随时间随机变化.其中路径损耗和阴影衰落是两个影响接收信号功率非常重要的因素,本文将讲述两者对接收功率变化的影响,并分析相关的信道传播模型.2 发送信号与接收信号模型调制器中的振荡器产生实正弦信号,不是复指数信号,实际上信道只改变了发送信号在不同频率处的幅度和相位,因此接收信号也是实信号.又因为我们采用复数信道建模,所以为了便于分析,我们把发送和接收信号表示成一个复信号的实部.下面分别给出发送和接收信号模型.2.1 发送信号发送信号表达式为2()Re{()}c j f t s t u t e π= <1>其中u<t>一个复信号,P u 为功率,u<t>称为s<t>的复包络,即u<t>的振幅就是s<t>的振幅.发送信号s<t>的功率P t =P u /2.2.2 接收信号接收信号表达式与发送信号类似,只是叠加了噪声:2()Re{()}()c j f t r t v t e n t π=+<2>其中n<t>为信道噪声.v<t>=u<t>*c<t>,其中c<t>是信道的冲激响应.3 路径损耗路径损耗是由发射功率的辐射扩散与信道的传播特性造成的.显而易见,传播距离越大,辐射扩散越大,路径损耗也越大.假设发送发送信号功率为Pt,相应的接收信号功率为Pr.则定义信道的路径损耗〔path loss 〕为1010log t L rP P dB dB P =<3> 信道只能衰减信号,所以用分贝表示的路径损耗一般都是非负值.下面根据不同的信道传播特性对不同的信号传播模型进行简要介绍.3.1 自由空间路径损耗在自由空间路径损耗模型中,信号经过自由空间到达距离d 处的接收机,发射机和接收机之间没有任何障碍物,信号沿直线传播,产生接收信号:2()Re ()c j f t r t t e π⎫⎪=⎬⎪⎪⎩⎭<4>,2/j d e πλ-是由传播距离d 引起的相移.由式〔4〕可得自由空间路径损耗为()210102410log 10log t L l l d P P dB P G πλ==<5> 3.2 两径模型两径模型属于单一的地面反射波在多径效应中起主导作用.如图1所示,其接收信号由两部分组成:1>经自由空间到达接收端的直射分量和2〕经地面反射到达接收端的反射分量.两径模型中接收信号为22()Re 4c j f t ray r t e πλπ-⎧⎫⎪⎪=⎨⎬⎢⎥⎪⎪⎣⎦⎩⎭<6> 其中τ是反射波相对于直射波的时延益乘积,R 是地面反射系数x 方向上的发送天线和x’方向上的接收天线增益的乘积.图1 两径模型若发射信号是窄带的,即 ()()u t u t τ≈-.则接收信号功率为 224j r t P P φλπ⎛⎫= ⎪⎝⎭<7> 其中φ表示发射信号与接收信号的相位差,当t r d h h +时,可得()2'4=t r x x l h h dππφλλ+-=<8> 则由式〔7〕和式〔8〕可得,两径模型路径损耗为 2210410log t r L h h P dB d πλ⎛⎫=- ⎪⎝⎭⎝⎭<9> 根据式〔7〕可画出接收功率随距离变化的曲线,如图2所示,这条曲线可分为三段:1〕d<h t 时,接收功率随距离缓慢增加;2〕h t <d<一个临界值d c 时,两个分量产生干涉形成一系列极大值极小值;3〕d>d c 时,功率随d -4减小.为了清楚起见,将曲线去平均近似值,得到三段折线图:第一段中,功率恒定;第二段中,每10倍距离功率下降20dB ;第三段中,每10倍距离功率下降40dB.图2 两径模型中接收功率与距离的关系3.3 十径模型十径模型是两边是建筑物的街道中无线电的传播,由于反射后信号能量衰减,故我们忽略经三次以上反射的路径.又由于街道两边各有一条路径,所以该模型中共有十条路径,如图3所示.图3 十径模型十径模型中接收信号功率与两径模型计算方法类似,这里不再讨论.4 阴影衰落阴影衰落是有发射机和接收机之间的障碍物造成的,这些障碍物会吸收、反射、散射和绕射等方式衰减信号功率,甚至阻断信号.信号在无线信道传播过程当中遇到的障碍物会导致信号衰减,而这些造成信号衰减的因素,如障碍物位置、大小和介电性质一般都是未知的,因此我们只能用统计模型来表示这种随机衰减.最常用的模型是对数正态阴影模型,即发射和接收功率之比的分贝值服从正态分布.假设发射和接收接收功率比值为/t r P P ψ=,1010log dB ψψ=,则dB ψ的概率密度函数为22()()2dB dB dB dB p ψψψμψσ⎧⎫-⎪⎪=-⎨⎬⎪⎪⎩⎭<10> 其中dB ψμ为dB ψ的均值,由实测值或解析模型确定.在实测中,dB ψμ就等于路径损耗.对于解析模型,dB ψμ须综合考虑障碍物造成的平均衰减和路径损耗.dB ψσ为标准差.多次信道测量表明,dB ψσX 围在4dB~13dB 之间.dB ψμ随距离增大而减小,因为1〕存在路径损耗,2〕距离增加障碍物增多,造成的平均衰减增大.当阴影衰落由阻挡衰减主导时,其衰减可近似为()d s d e α-=<11>其中α为衰减系数,d 为障碍物厚度.若有i 个障碍物衰减系数分别为i α,厚度分别为i d ,则衰减为()i ii d s d e α-∑=<12>5 路径损耗和阴影衰落的混合模型将路径损耗模型和阴影衰落模型叠加在一起就可同时反映r tP dB P 与距离的关系,如图4所示,路径损耗与阴影衰落的混合模型的曲线围绕着路径损耗正好体现了因距离增加,接收信号功率随障碍物增多而发生的随机变化.图4 路径损耗和阴影衰落随距离变化。
信道增益和路径损耗的关系
信道增益和路径损耗的关系在无线通信中,信道增益和路径损耗是两个重要的概念。
它们描述了信号在传输过程中的变化情况,对于理解和优化无线通信系统至关重要。
信道增益是指信号在传输过程中的增强程度。
它是指信号在接收端接收到的功率与发送端发送的功率之比。
信道增益越大,表示信号在传输过程中的损耗越小,接收端接收到的信号强度越大。
信道增益通常以分贝(dB)为单位表示,可以通过实际测量或者理论计算得到。
而路径损耗则是指信号在传输过程中因为功率衰减而减弱的程度。
路径损耗与传输距离、传输介质以及传输环境等因素有关。
一般来说,路径损耗与传输距离成正比,随着距离的增加而增加。
路径损耗可以通过经验公式或者实际测量得到。
信道增益和路径损耗之间存在着密切的关系。
路径损耗越大,信号在传输过程中的衰减越严重,信道增益就会越小。
相反,路径损耗越小,信号在传输过程中的衰减越小,信道增益就会越大。
这是因为路径损耗的增加会导致信号在传输过程中的能量损失,从而减小信道增益。
因此,理解和控制路径损耗对于提高通信系统的性能至关重要。
路径损耗主要受以下几个因素影响:1. 传输距离:传输距离越远,路径损耗越大。
这是因为信号在传输过程中会遇到空气、建筑物等障碍物,从而导致能量的衰减。
2. 传输介质:不同的传输介质对信号的衰减程度不同。
例如,在空气中传输的信号衰减较小,而在水中传输的信号衰减较大。
3. 传输频率:传输频率越高,路径损耗越大。
这是因为高频信号的波长较短,容易被障碍物散射和吸收,从而导致能量的损失。
4. 传输环境:不同的传输环境对信号的衰减程度也有影响。
例如,城市环境中的信号衰减较大,而开放的乡村环境中的信号衰减较小。
了解路径损耗和信道增益的关系对于无线通信系统的设计和优化至关重要。
在实际应用中,工程师可以通过合理的天线布局、功率控制、信号调制等手段来降低路径损耗,提高信道增益,从而提高通信系统的性能和覆盖范围。
信道增益和路径损耗是无线通信中的重要概念。
信道增益和路径损耗的关系
信道增益和路径损耗的关系
信道增益和路径损耗是无线通信中非常重要的概念。
在无线通信中,信道增益和路径损耗是两个相互作用的因素,它们决定了无线信号的传输质量和距离。
信道增益是指无线信号在传输过程中所获得的增益。
它是由于信号在传输过程中受到的反射、折射、散射等因素的影响而产生的。
信道增益可以用来衡量无线信号的强度,它越大,表示信号的强度越大,传输距离也就越远。
路径损耗是指无线信号在传输过程中所遭受的衰减。
它是由于信号在传输过程中受到的阻挡、衰减、干扰等因素的影响而产生的。
路径损耗可以用来衡量无线信号的弱化程度,它越大,表示信号的强度越小,传输距离也就越短。
信道增益和路径损耗是相互作用的。
在无线通信中,信道增益越大,路径损耗就越小,信号的传输距离也就越远。
反之,信道增益越小,路径损耗就越大,信号的传输距离也就越短。
在实际应用中,我们需要根据具体的无线通信环境来选择合适的信道增益和路径损耗。
如果信道增益过大,可能会导致信号的干扰和失真,影响通信质量。
如果路径损耗过大,可能会导致信号的衰减和丢失,影响通信距离。
因此,在无线通信中,我们需要综合考虑信道增益和路径损耗的影
响,选择合适的传输距离和传输速率,以达到最佳的通信效果。
信道增益和路径损耗是无线通信中非常重要的概念。
它们决定了无线信号的传输质量和距离。
在实际应用中,我们需要根据具体的无线通信环境来选择合适的信道增益和路径损耗,以达到最佳的通信效果。
