施工升降机基础及安全装置图解
施工升降机安全装置讲解
安全装置的发展趋势与展望
集成化
将多种安全功能集成于一体， 简化设备结构，降低维护成本
。
智能化
利用大数据、物联网等技术， 实现安全装置的远程监控和预 警，提高预警准确率。
绿色环保
采用低能耗、低噪音、低排放 的技术和材料，降低对环境的 影响。
02
安全装置的组成与工作 原理
限载安全装置
总结词
限载安全装置是施工升降机的重要安全装置之一，用于限制升降机的载重量，防 止超载运行。
详细描述
限载安全装置通常采用重量传感器或压力传感器来检测升降机的载重量，当载重 量超过预设值时，装置会自动切断电源，使升降机停止运行，从而确保设备安全 。
限速安全装置
防护门与底笼安全装置是施工升降机的重要安全装置之一，用于确保操作人员和物料的安全。
详细描述
防护门与底笼安全装置通常采用电动门锁、光幕、红外线传感器等设备来检测操作人员和物料是否在升降机的底 笼或防护门内。当检测到操作人员或物料超出安全范围时，该装置会自动切断电源，使升降机停止运行，从而确 保人员和设备的安全。
适应性差
03
传统安全装置可能无法适应各种复杂的工作环境和工况，导致
其功能受限。
新技术、新材料的运用
01
02
03
传感器技术
利用传感器技术实时监测 施工升降机的运行状态， 及时发现异常情况并采取 相应措施。
智能控制
通过智能控制系统实现对 施工升降机的远程监控和 自动控制，提高安全性和 工作效率。
高性能材料
安装前的准备
01 02
了解施工升降机的规格和要求
在安装安全装置之前，需要了解施工升降机的规格、尺寸、重量等参数， 以及安全装置的类型和要求，以确保所选的安全装置与施工升降机相匹 配。

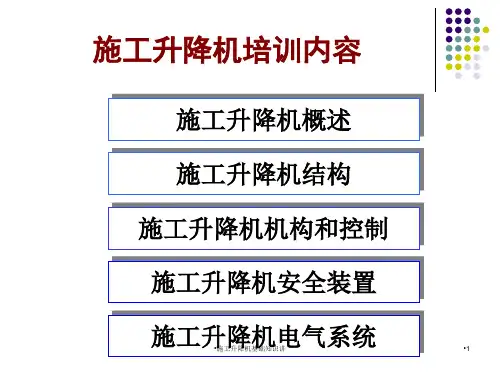

施工升降机基础知识讲课件
•施工升降机基础知识讲
•29
3.2 布置方式 根据传动副的不同，传动装置的布置方式在吊笼上的布置， 分为内布置式、侧布置式、顶布置式和顶布置内布置混合 式四种。
采用蜗杆传动副减速器的传动装置，由于体积较小占空间 少，为维修方便大都布置在吊笼内部。
采用斜齿传动副因受其结构限制一般采用侧置式。侧置式 可降低吊笼净高，但维修不方便。
•施工升降机基础知识讲
•35
•施工升降机基础知识讲
•36
4.2断绳保护装置
1.瞬时式断绳保护装置 瞬时式断绳保护装置也叫楔块式捕捉器，双面作
用的楔块式捕捉器，如图7-70所示，有两对夹持 楔块，捕捉器动作时，导轨被夹紧在两个楔块之 间，楔块镶嵌在闸块上，闸块由拉杆连接，由压 簧激发系统带动工作。 对整体架设的施工升降机，其布置方式如图7-71 所示。
•施工升降机基础知识讲
•26
•施工升降机基础知识讲
•27
•施工升降机基础知识讲
•28
3.施工升降机的机构
SC型施工升降机的传动装置 3.1传动形式 （1）电动机——蜗轮蜗杆减速器 （2）电动机——两级齿轮减速器 （3）原动机——液压传动方式 随着液压技术的不
断发展，在施工升降机上也出现了这种传动装置。
•施工升降机基础知识讲
•31
•施工升降机基础知识讲
•32
3.4传动装置上的制动器 施工升降机传动装置上的制动器一般为摩擦片式制动器，
安装在电动机尾部。这里只介绍摩擦片式制动器工作原理。
•施工升降机基础知识讲
•33
4施工升降机安全装置
4.1防坠安全器
指非电气、气动和手动控制的防止吊笼坠落的机械式安全 保护装置。防坠安全器是施工升降机最重要的安全装置， 其作用是限制吊笼的运行速度，防止吊笼坠落，保证人员 设备安全。
13建筑施工安全检查要点图解--施工升降机
安全装置
2.8：限位开关
图 2.8-1 上极限 和上限位开关外部 装置
检查要点：
上极限开关与上限位开关之间的安全越程不应小于 0.15m；每个吊笼的极限开关、限位开关应设置独立的触发元 件，防止触发元件失效致使极限开关与上、下限位开关同时失 效。
图解说明：
在正常工作状态下，下极限开关的安装位置应保证吊笼 在碰到缓冲器之前动作。
行程限位开关均应由吊笼或相关零件的运动直接触发。
图 2.8-2 下 极限和下限 位开关外部 碰铁
安全装置
2.9：机电联锁装置
检查要点：
吊笼门应安装机电联锁装置，保证运止或无法启动。
安全装置
2.3：防松绳装置
检查要点：
对重钢丝绳应安装防松绳装置，并应灵敏可靠。当其中一条 钢丝绳出现相对伸长量超过允许值或断绳时，该开关将切断控制 电路，制动器动作。
图解说明：
防松绳开关 施工升降机的对重钢丝绳或提升钢丝绳的绳数 不少于两条且相互独立时，在钢丝绳组的一端应设置张力均衡装 置，并装有由相对伸长量控制的非自动复位型的放松绳开关。当 其中一条钢丝绳出现的相对伸长量超过允许值或断绳时，该开关 将切断控制电路，吊笼停车。
吊笼和对重升降通道周围应安装地面防护围栏，防护围栏的 高度不应低于2.0m，强度应符合规范要求。
检查要点：
围栏门应安装机电联锁装置，吊笼只有位于底部规定位 置时登机门才能开启，且在开门后吊笼不能启动。
图3.1-1 吊笼地面位置设防护围栏
图3.2-1 围栏门机电联锁装置
防护设施
3.3：防护棚搭设
检查要点：
建筑工程塔吊施工升降机安全装置原理讲解
建筑工程塔吊施工升降机安全装置原理讲解单位：___________编制：___________时间：___________目录一、塔吊安全装置的重要性和类别 (4)起升机构 (8)变幅机构 (9)回转机构 (9)行走机构 (10)二、塔吊安全装置讲解 (10)1、起升高度限位 (10)2、幅度限位 (11)3、回转限位 (15)4、重量限制器 (16)5、力矩限制器 (16)6、其他安全装置 (18)三、施工升降机安全装置的重要性和类别 (27)四、施工升降机安全装置讲解 (29)1、缓冲器 (29)2、限位开关 (30)3、极限开关 (37)4、防坠安全器 (40)5、施工电梯超载保护器 (42)6、安全钩 (43)1、检查要求：急停开关有效动作制停，任何运行情况下可切断电源 (47)2、检查方法：按下开关（最好在首层时就对此开关进行检查）473、产生后果：紧急情况下，急停失效。
(47)9、顶部标准节 (47)1、检查要求：顶部标准节不得安装齿条 (47)2、检查方法：目测（安装错位，不继续安装齿条） (47)3、产生后果：限位失效梯笼继续向上运行而造成冒顶事故..4710、楼层呼叫系统 (47)1、检查要求：楼层须安装呼叫器且工作正常 (47)2、检查方法：观察有无安装、损坏 (48)3、产生后果：影响工作效率 (48)IK层站门 (48)12、电缆导向装置 (48)安全生产，生产蒸蒸日上；文明建设,建设欣欣向荣。
不绷紧安全的弦,就弹不出生产的调。
安全花开把春报,生产效益节节高。
忽视安全抓生产是火中取栗;脱离安全求效益如水中捞月，“安全”二字, 我们要永记心中！一、塔吊安全装置的重要性和类别塔吊安全装置重要性安全装置在这里是指我们在塔吊重新安装后需进行调整、校对、测试检查等常见的塔吊安全装置，操作控制电路系统中的零位失压保护、短路保护、过载保护、欠压保护等以及其它安全装置不在本讨论范围。
塔吊安全装置的类别懂量限制器起重力矩限制器起升高度限位器幅度限位器塔式起重机在施工中主要用于物料的垂直和水平输送及建筑构件的安装。
施工升降机的安全装置
施工升降机的安全装置1 •限速制动装置有重锤离心式摩擦捕捉器和双向离心摩擦锥鼓限速装置两种。
前者在起作用时产生的动荷载较大，对电梯结构和机构可能产生不利的影响。
双向离心摩擦锥鼓式限速装置（图5-167）的优点在于减少了中间传力路线，在齿条上实现柔性直接制动，安全可靠性大，冲击性小，且其制动行程也可以预调。
当梯笼超速30%时，其电器部分即自行切断主回路；超速40%时，机械部分即开始动作，在预调行程内实现制动。
可有效地防止上升时“冒顶”和下降时出现“自由落体”坠落现象。
图5-167离心摩擦锥鼓式限速器（a）不介入；（b）介入降速；（c）介入制动2•制动装置除上述限速制动装置外，还有以下几种制动装置：（1）限位装置：由限位碰铁和限位开关构成。
设在梯架顶部的为最高限位装置，可防止冒顶；设在楼层的为分层停车限位装置，可实现准确停层。
SCD100, SCD100/100, SCD100A，SCD100/100A 和SCD200, SCD200/200l~ll型升降机的各个限位装置的位置见图5-168所示，而SC120l~ll型升降机的各限位开关的安装位置示于图5-169中。
3SL 2SL图5-168SCD100, SCD100/100, SCD100/100A，SCD200,SCD200/200l~ll 型升降机的限位开关安装位置2SL-断绳保护开关；3SL-活板门安全开关；4SL-双开门限位开关；5SL、8SL-单开门限位开关；6SL-上终端限位开关；7SL-下终端站开门联锁开关；9SL -下终端站限位开关；11SL-安装作业下终端站限位开关（仅SCD100、SCD100/100用SE 一极限开关）注：1SL—限速保护开关（位于限速器尾端）。
QFSQVSQL.图 5-169SC120l~ll型各限位开关安装位置SQH-平层限位开关；SQR 、SQL-1个限位开关；SQU 、SQD —上、下行限位开关;SQV-限速保护开关（位于限速器尾端）;QF-冒顶开关；HA-音响器（2） 电机制动器：有内抱制动器和外抱电磁制动器等。
施工升降机安全培训图文
2024/1/25
24
培训形式选择及实施过程管理
培训形式选择
根据施工人员的实际情况，可采用集中授课、现场实操、案例分析等多种培训形 式，确保培训效果。
培训过程管理
制定详细的培训计划，合理安排培训时间和地点，确保施工人员能够充分参与培 训。同时，对培训过程进行记录，以便后续跟踪和评估。
2024/1/25
施工升降机安全培训 图文
2024/1/25
1
目 录
2024/1/25
• 施工升降机概述 • 施工升降机安全操作规程 • 施工升降机常见危险源识别与防范 • 施工升降机事故案例分析 • 施工升降机日常检查与维护保养要求 • 施工人员安全培训与考核管理
2
01
施工升降机概述
2024/1/25
3
定义与分类
1 2
升降机基本构造和原理
详细介绍施工升降机的组成部分、工作原理及安 全运行要求，使施工人员对设备有全面了解。
安全操作规程
重点讲解施工升降机的安全操作规程，包括设备 启动、运行、停止等各个环节的规范操作。
危险源辨识与应对措施
3
分析施工升降机使用过程中可能出现的危险源， 教授相应的应急处理措施，提高施工人员的风险 防范意识。
每周对设备进行全面清洁，紧固松动 部件，调整间隙，更换磨损件等。
2024/1/25
21
常见故障排除方法
电气系统故障
如遇到电气系统故障，应首先切断电 源，检查故障点，更换损坏的电器元 件或修复线路。
钢结构故障
如遇到钢结构变形、开裂或严重锈蚀 等故障，应立即停止使用设备，对故 障部位进行加固或更换。
2024/1/25
2024/1/25
2.4.2.5.7施工升降机
（二）基础
1、基础： 承受升降机自重、载重、风载，最不利条件下的载荷，周围应有排水设施。
吊杆
天轮 自升套架
标准节 提升高度
导轨架
转轮 吊笼 护栏
控 制 室
防护棚
基础 卷扬机
钢丝绳式升降机
齿轮齿条式升降机
2、防护围栏 地面防护栏高不低于1.8m。钢丝绳式货用施工升降机，不应低于1.5m。 围栏登机门应设机械锁止装置和电气安全开关，使吊笼只有位于底部规定位 置时，围栏登机门才能开启，且在门开启后吊笼不能起动。 钢丝绳式货用升降机， 围栏登机门应装电气安全开关， 吊笼只有在登机 门关好才能起动。
护、急停开关、短路保 护、零位保护、报警系 统、照明等。 施工升降机金属结构 和电气设备的金属外壳均应接 地，接地电阻不超过4Ω 。 当接地出现故障时，主 控制电路和其他控制电路中断 路器应自动切断。 控制吊笼上、下运行的接触器应电气联锁。 吊笼顶用作安装、拆卸、维修的平台时，则应设有检修或拆装时的顶部控制 装置。对多速施工升降机当在吊笼顶操作时，只允许吊笼以低速运行。控制装置 应安装非自行复位的急停开关，任何时候均可切断电路停止吊笼的运行。
上限位
极 限 限 位
防坠安全器
下限位
翻程和极限控制开关 ①行程限位开关：吊笼等装置到达行程终点时自动切断控制电路的安全开关。 行程限位开关由上下限位开关组成。如果强制减速开关未能使吊笼减速停止，限 位开关动作，迫使吊笼停止。 ②极限控制开关：吊笼等装置超越行程终点时自动切断电源电路的安全开关。 极限开关由上下极限开关组成，其作用是当吊笼运行超过限位开关和越程后，极 限开关将切断总电源使吊笼停 止运行。极限开关是非自动复位的， 动作后只能通过手动复位才 能使吊笼重新启动。 5、缓冲器 当起升速度≤1.6 m/s时，使用蓄能 型或耗能型缓冲器。 当起升速度＞ 1.6m/s时，使用 带缓冲复位的蓄 能型或耗能型缓冲 器。 6、急停开关及安全钩 ①急停开关：供 司机在紧急情况下制动 吊笼用的手动开关。 ②安全钩：防止吊笼脱轨用 的钩状挡块！
施工升降机安全装置图文讲解
问题：防坠安全器失效 解决方案：定期检查、维护和更换防 坠安全器 解决方案：定期检查、维护和更换防坠安全器
问题：防坠安全器安装不当 解决方案：按照说明书正确安装 防坠安全器 解决方案：按照说明书正确安装防坠安全器
问题：防坠安全器超载 解决方案：避免超载使用防坠安全器 解决方案：避免超载使用防坠安全器
施工升降机安全装置
汇报人：
目录
添加目录标题
施工升降机安全装置概 述
施工升降机安全装置的 组成
施工升降机安全装置的 工作原理
施工升降机安全装置的 安装与调试
施工升降机安全装置的 常见问题及解决方案
添加章节标题
施工升降机安全装 置概述
定义：施工升降机安全 装置是指在施工升降机 运行过程中用于保障人 员、设备安全的一系列 装置。
问题：门锁无法正常锁定 解决方案：检查门锁是否损坏如 有损坏及时更换
解决方案：检查门锁是否损坏如有损坏及时更换
问题：门锁无法正常解锁 解决方案：检查门锁是否损坏如 有损坏及时更换
解决方案：检查门锁是否损坏如有损坏及时更换
问题：门锁无法正常复位 解决方案：检查门锁是否损坏如 有损坏及时更换
解决方案：检查门锁是否损坏如有损坏及时更换
门锁保护装置的工作原理：当 门锁处于关闭状态时升降机无
法启动
门锁保护装置的安全要求：必 须符合相关安全标准和规定
作用：防止施工 升降机在运行过 程中发生坠落事
故
组成：主要由制 动器、限速器、 安全钳等部件组
成
工作原理：当升降 机发生坠落时防坠 安全器会立即启动 通过制动器、限速 器等部件将升降机 停止或减速防止坠
防坠安全器是施工升降机的重要安全装置用于防止升降机在运行过程中发生坠落事故。
施工升降机专业知识
IACM， SC200施 工升降机
1.2.2钢丝绳式升降机：
采用钢丝绳提升的 升降机。
1.2.3混合式升降机：
一个吊笼采用齿轮齿 条传动，另一吊笼采 用钢丝绳提升的升降 机。
1.3 升降机的型号 P94页
由组、型、特性、主参数和变型更新等代号组成。
施工升降机（ Construction Elevator ）
目录
1 施工升降机概述 2 施工升降机结构 3 施工升降机机构和控制 4 施工升降机安全装置 5 施工升降机电气系统
施工升降机的基本技术参数
施工升降机基本技术参数的确定：
吊笼的额定重量、额定安装载重量和内部空间 尺寸，由此来确定一次性可以运载多少人、多重的 货物以及货物的尺寸有多大等等。所谓额定重量指 工作工况下吊笼允许的最大荷载；而额定安装载重 量是指安装工况下吊笼允许的最大荷载。
吊笼为焊接结构体，四周为钢丝网或钢板网组成封闭 式结构，由笼架、笼门、天窗盖、安全防护栏、吊杆 安装孔、导向滚轮等组成。
吊笼与导轨架的主弦杆一般有四组导向滚轮联结。导 向轮保证吊笼不脱离导轨及沿导轨架平稳升降。前后 导向轮和两侧导向轮承受吊笼自重及载荷重力，对导 轨架产生偏心弯矩。导向轮槽与导轨架主弦杆相匹配。
3.4 传动装置上的制动器
施工升降机传动装置上的制 动器一般为摩擦片式制动器， 安装在电动机尾部。
施 工 升 降 机 安 全 装 置
P119页
o 防坠安全器 o 断绳保护装置 o 连锁控制开关 o 行程和极限控制开关 o 缓冲器 o 急停开关及安全钩
4.施工升降机安全装置
指非电气、气动和手动控制的防止吊笼坠落的机械式安全 保护装置。防坠安全器是施工升降机最重要的安全装置， 其作用是限制吊笼的运行速度，防止吊笼坠落，保证人员 设备安全。
施工升降机基本知识培训
3．导轨架垂直度不符合规范要求
七、施工升降机基础相关要求
1.基础制作、验收不符合产品说明书及规范要求 2.基础设置在地下室顶板或楼面结构上，未对其支承结构进行承载 3.力验算，电梯基础承载能力应大于150kPa； 4.基础坚实、表面平整度允许偏差10mm； 5.基础未设置排水设施
4．急停开关 吊笼的控制装置应安装非自动复位型的急停开关，任何时候
均可切断控制电路停止吊笼运行
急停开关
5．缓冲器
基础缓冲弹簧
6. 施工升降机安全钩
施工升降机应安装一对以上的安全钩，安全钩安装在传动系统齿 轮与安全器齿轮之间，当传动系统齿轮脱离齿条后，安全钩防止吊笼 脱离导轨架。
二、施工升降机限位装置
检查紧固高强螺栓 时应注意：应具备 垫片、弹簧圈、双 螺母。
五、安拆、验收与使用
1．安装、拆卸单位未取得专业承包资质和安全生产许可证 2．未编制安装、拆卸专项方案或专项方案未经审核、审批 3．未履行验收程序或验收表未经责任人签字 4．安装、拆卸人员及司机未持证上岗 5．施工升降机作业前未按规定进行例行检查，未填写检查记录 6．实行多班作业未按规定填写交接班记录施工升Fra bibliotek机 层门未关闭
四、施工升降机附墙架
1．附墙架采用非配套标准产品未进行设计计算
附墙架应采用配套标准产品，当附墙架不能满足施工现场要求时， 应对附墙架另行设计，附墙架的设计应满足构件刚度、强度、稳 定性等要求，制作应满足设计要求。
2．附墙架与建筑结构连接方式、角度不符合产品说明书要求 SC型施工升降机附墙架的最大水平倾角不得大于±8°
施工升降机幻灯PPT课件
（5）吊笼底板应能防滑、排水。
（6）吊笼门应装有机械锁止和电气安全开 关。
（7）应有吊笼门导和滚轮失效的措施。
（8）底板下或底架上设置有缓冲装置。9来自8、施工升降机的安全装置
（1）防坠安全器
防坠安全器（以下简称安全器）又称限速器。是一种非 电气、气动和手动控制的防止吊笼坠落的机械式安全保护 装置。当升降机出现不正常超速运行、使吊笼运行的瞬时 速度达到安全器动作速度时，得以迅速动作，将吊笼停在 导轨架上或缓慢下降。与此同时，设在安全器上的行程开 关动作，应将电动机电路断开，传动系统制动器制动。
4
常用术语： 11、匀速式安全器：制动力（或力矩）不足以制停 吊笼和对重，但可使它们以较低速度平缓下滑的防 坠安全器。
施工升降机的型号： 施工升降机的型号由组、型、特性、主要技术
参数和变型更新代号组成 如：SCD200/2500，SSB320A
S—组型号：施工升降机 C—型代号：C齿轮齿条式，S钢丝绳式，H混合式 200。、2500—主参数代号：额定载重量X10-1， kg A —变型更新代号：用大写汉语拼音字母表示
16
起重吊装“十不吊” 超负荷不吊；外拉斜吊 不吊； 指挥信号不明不吊；安 全装置失灵不吊；重物越过人 头不吊；埋在地下的物件不吊； 光线阴暗看不情不吊；吊物上 站人不吊；捆绑不牢不稳不吊； 重物边缘锋利无防护措施不吊。
17
常见问题及预防、解决办法
一、施工方案的问题
• 《建设建设工程安全生产管理条例》第二十六条 规定施工单位应当在施工组织设计中编制安全技 术措施和施工现场临时用电方案，对下列达到一 定规模的危险性较大的分部分项工程编制专项施 工方案，并附具安全验算结果，经施工单位技术 负责人、总监理工程师签字后实施，由专职安全 生产管理人员进行现场监督：
施工升降机安全装置图文讲解
江苏苏兴建设工程有限公司工程部
29
山东省龙口市一建筑工地
2016年7月15日18时30分许，龙口市徐福 街道东海园区金域蓝湾小区施工现场发生 施工升降机坠落事故。升降机自18层楼处 坠落，机内共有8人，坠落发生后被立即送 往医院，经全力抢救无效死亡。
江苏苏兴建设工程有限公司工程部
30
江苏苏兴建设工程有限公司工程部
江苏苏兴建设工程有限公司工程部
18
防坠安全器动作步骤图
江苏苏兴建设工程有限公司工程部
19
5、施工电梯超载保护器
轴销传感器安装在吊笼与驱 动板的连接处（连接销轴）， 通过吊笼重量使轴销传感器 产生微弱变形来测量重量， 并将重量信号经过转换后传 给重量限制器 作用：在升降机超载能够报 警给升降机司机，达到限制 重量时切断电路，不能启动 检查标准：超载启动
江苏苏兴建设工程有限公司工程部
24
1、事故直接原因：1、非专职司机操作；2、超载保护器失效，登记牌额定标准12人，实际 19人和245kg材料；3、4颗标准节连接螺栓中，有两颗螺母脱落，无法受力 2、事故处理结果：施工总承包单位、施工单位、建设单位、租赁及安装单位、监理单位、行 业主管部门、安全监管单位、城管局、派出所、东湖村委等多家单位受到行政处罚，相关责 任人受到刑罚、撤职、做出深刻检讨处理，违规多建的住宅楼予以没收！
当日16时09分左右，这5名工人乘坐出事施工电梯前往17楼干活，在电 梯上行至10楼时，电梯厢发生坠落。 据了解，事故中的伤亡人员为四川或重庆籍工人，4名遇难者中，年龄最 小的还没满20岁，与他47岁的父亲在这起事故中双双遇难。
江苏苏兴建设工程有限公司工程部
27
福建省宁德市霞浦县一建筑工地
施工升降机(施工电梯)安全技术
施工升降机（施工电梯）安全技术一、施工升降机的安全装置（一）限速器为了防止施工升降机的吊笼超速或坠落而设置的一种安全装置，分为单项式和双向式两种，单项限速器只能沿吊笼下降方向起限速作用，双向限速器则可沿吊笼的上下两个方向起限速作用。
限速器应按规定期限进行性能检测。
（二）缓冲弹簧缓冲弹簧装在与其基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时呈柔性接触，减缓吊笼和配重着地时的冲击。
缓冲弹簧由圆锥卷弹簧和圆柱螺旋弹簧两种，通常，每个吊笼对应的底架上由两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。
（三）上下限位器为防止吊笼上、下时超过需停位置，或因司机误操作以及电气故障等原因继续上行或下降引发事故而设置的装置，安装在吊笼和导轨架上，限位装置由限位碰块和限位开关构成，设在吊笼顶部的坐高限位装置，可防止冒顶；设在吊篮底部的最低限位装置，可准确停层，属于自动复位型。
（四）上、下极限限位器上、下极限限位器是在上、下限位器不起作用时，当吊笼运行超过限位开关和越程后，能及时切断吊篮使吊笼停车。
极限限位器安装在吊笼和导轨架上。
（越程是指限位开关与极限位开关之间所规定的安全距离）（五）安全钩安全钩是为防止吊笼到达预先设定位置，上限位器和上极限限位器因各种原因不能及时动作，吊笼继续向上运行，将导致吊笼冲击导轨架顶部面发生倾翻坠落事故而设置的钩状块，也是最后一道安全装置，它能使吊笼上行到轨架安全防护设施顶部时，安全地钩在导轨架上，防止吊轨出轨，保证吊笼不发生倾翻坠落事故。
（六）急停开关当吊笼在运行过程中发生各种原因的紧急状况时，司机能在任何时候按下急停开关，使吊笼停止运行。
急停开关必须是非自行复位的安全装置，一般安装在吊笼顶部。
（七）吊笼门、防护围栏门连锁装置施工升降机的吊笼门、防护围栏门均装有电气连锁开关，它们能有效地防止因吊笼或防护围栏门未关闭九启动运行而造成人员或物料坠落，只有当吊笼门和防护围栏完全关闭后才能启动运行。
JGJ59-2011施工升降机现场-图解
限位系统
断绳保护 限位
单开门限位
限位系统
护栏门限 位
• GB10055-2007
• 6.5若在吊笼立面上设 紧急逃离门，其尺寸应 是：宽度不小于0.4 m、 高度不小于1.4 m，且 应向吊笼内侧打开或是 滑动型的门，并设有电 气安全开关，当门打开 时，吊笼不能启动。
• 6. 13吊笼门应装有机械 锁止装置和电气安全开 关，只有当门完全关闭 后，吊笼才能启动。
• （2011版）
• 4附墙架（10分）
• 附墙架采用非配套标准产 品未进行设计计算扣10分
• 附墙架与建筑结构连接方 式、角度不符合说明书要 求扣5～10分
• 附墙架间距、最高附着点 以上导轨架的自由高度超 过说明书要求扣10分
按一定间隔将导轨架与建 筑物或其他固定结构相互 联结，以保证导轨架不断 架设升高的稳定性，并可 以通过其来调整导轨架的 垂直度，附墙架的间隔一 般为3~10米，导轨架顶部 悬臂自由高度要严格控制 在允许范围内。
与上限位开关之间的越程距离：
• ——齿轮齿条式施工升降机为0. 15 m; • ——钢丝绳式施工升降机为0.5 m。 • b)在正常工作状态下，下极限开关的安装位置应保证吊笼碰到缓冲
器之前，下极限开关首先动作。
极限开关触板
限位开关触板
电缆储筒
限位系统
双开门限位
翻板门限位
吊笼顶 部的安 全出口 设有连 锁开关 ，当安 全门开 启时， 吊笼不 能启动 。
• 保险钩缺失施工升降机坠落（2006年郑州施工升降机事故），施工 升降机的安全保险钩主要的作用就是防止梯笼冒顶坠落，它是一个机 械的固定模式保护装置，每笼规定不少于1组以上，且上一组位置比 最下一个动力齿轮低150mm以上，即动力齿轮出导轨后在齿条顶条 上端打滑，保险钩仍抱在导轨架上不致梯笼后倾倒伏坠落。（如图）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工升降机基础知识及安全装置图文解析
施工升降机的基础知识
什么是施工升降机？
定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。
施工升降机的型号标识
例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。
施工升降机的结构简述
施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。
施工升降机安全保护装置
一、缓冲装置
作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。
标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。
二、电气安全开关
1、电气联锁限位开关
作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。
原理：一组常开，一组常闭。
检查方法：开门断电。
2、极限开关
作用：切断主电源。
原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。
是一种急停开关，不能自动复位。
检查标准：上下拨动断电停止运转。
三、机械联锁装置
作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。
1、外围栏安全门机械连锁装置
外围栏安全门机械锁钩
外围栏安全门电气联锁开关
标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。
检查方法：
1.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。
2.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。
2、吊笼门机械联锁开关
吊笼门外部机械锁钩
吊笼门内部双开门机械锁钩
吊笼门电气联锁限位开关
标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。
检查方法：
1.观察吊笼门是否有机械锁钩，若无机械锁钩则该安全装置缺失。
2.施工升降机运行中吊笼门（靠围栏门一侧）能开启则机械锁钩失效，若吊笼门、吊笼双开门开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。
四、防坠安全器
定义：也叫作限速器，指非电气、气动和手动控制的防止吊笼坠落的机械式安全保护装置。
作用：防坠安全器是施工升降机最重要的安全装置，安装在吊笼内部。
其作用是限制吊笼超速运行，当吊笼因故障引起超速下滑时，防坠器开始工作，并使力矩增加，在一定的距离内将吊笼平稳制动，防止吊笼坠落，保证人员设备安全。
标准做法：防坠安全器使用寿命：5年强制报废；必须每年检测标定一次。
检查方法：每季度必须做一次防坠落实验,查看防坠器检测日期是否过期。
五、施工电梯超载保护器
定义：轴销传感器安装在吊笼与驱动板的连接处（连接销轴），通过吊笼重量使轴销传感器产生微弱变形来测量重量，并将重量信号经过转换后传给重量限制器。
作用：在升降机超载时能够报警给升降机司机，达到限制重量时切断电路，不能启动。
标准做法：通常显示屏能根据载重量不同而显示相应读数。
检查标准：超载启动。
六、安全钩
定义：安全钩一般由整体浇铸和钢板加工两种。
其结构分底板和钩体两部分，底板由螺栓固定在施工升降机吊笼的立柱上。
作用：它能使吊笼上行到轨架安全防护设施顶部时，安全地勾在导轨架上，防止吊笼脱离导轨架或防坠安全器输出端齿轮脱离齿条，保证吊笼不发生倾覆坠落事故。
检查标准：查看施工升降机是否设置安全钩，要求设置不少于一对，并检查安全钩是否稳固可靠。
七、其他安全措施
1.急停开关
定义：吊笼在运行过程中发生各种原因的紧急情况时，司机能在任何时候按下急停开关，使吊笼停止运行。
作用：紧急制动。
检查方法：按下急停按钮，观察升降机是否停止运转。
2.楼层呼叫器
定义：为使施工升降机吊笼内司机能接受到各楼层呼叫信息而安装闭路的双向电器通讯装置。
作用：楼层呼叫信息传递。
检查方法：在楼层处按压呼叫器按钮，观察吊笼内司机能否收信息。
3.楼层防护门
定义：在楼层运料和人进出的通道与施工升降机结合部设置的楼层通道门。
作用：施工升降机运行中，楼层内的人员无法打开此门。
标准做法：层门高度不宜小于 1.8m，宽度与吊笼门宽度差不应大于120mm，层门与关闭的吊笼门水平距离不超过200mm,层门下沿离通道应小于50mm（详施工升降机安全规程GB10055-2007)。
检查方法：查看楼层防护门尺寸、位置是否符合要求。
