Linux服务器连接iSCSI存储配置文档
iscsi共享存储(scsi-target-utils包)
一．概述本实验要搭建一个linux 系统下的iscsi 共享磁盘存储系统，实验一共用到三台机器，其中一个作为target端的存储服务器，另外两个作为client端，用来验证共享存储服务设置是否正确。
本实验用的操作系统是Red Hat Enterprise Linux 5.7 （64位），三台机器用虚拟机创建，虚拟机用的软件是VMware workstation 7.1.0 build-261024。
存储服务器target 端用的软件是redhat自带scsi-target-utils-1.0.14-1.el5.x86_64，client端用到软件也是系统自带的iscsi-initiator-utils-6.2.0.872-10.el5.x86_64。
二．搭建实验环境在虚拟机里创建包含三台机器的虚拟组，组成员在同一网段。
机器名分别为：target ip：192.168.71.133clienta ip: 192.168.71.134clinetb ip: 192.168.71.135target端另外多挂载了两个硬盘，分别为sdb和sdc。
sdb大小20G，sdc大小10G，计划sdb 共享给clienta使用，sdc共享给chientb使用。
在target机器安装scsi-target-utils-1.0.14-1.el5.x86_64# yum -y install scsi-target-utils# service tgtd start# chconfig tgtd on# netstat –anltp|grep 3260client端软件iscsi-initiator-utils-6.2.0.872-10.el5.x86_64默认系统已经安装好了，不用安装了。
三．命令行方式搭建1. 搭建基于iP的访问控制共享磁盘target端：# tgtadm -L iscsi -o new -m target -t 1 -T .redhat:sdb# tgtadm -L iscsi -o new -m target -t 2 -T .redhat:sdc# tgtadm -L iscsi -o new -m logicalunit -t 1 -l 1 -b /dev/sdb# tgtadm -L iscsi -o new -m logicalunit -t 2 -l 1 -b /dev/sdc# tgtadm –L iscsi –o show –m target //查看target配置信息绑定ip# tgtadm -L iscsi -o bind -m target -t 1 -I 192.168.71.134# tgtadm -L iscsi -o bind -m target -t 2 -I 192.168.71.135# tgtadm –L iscsi –o show –m target //查看target ip 绑定信息。
iscsiinitiator配置
iscsiinitiator配置1. Linux下iscsi initiator 安装：在OracleLinux-R6-U4-Server-x8664-dvd.iso中，找到匹配该系统的iscsi initiator版本iscsi-initiator-utils-6.2.0.873-2.0.1.el6.x8664.rpm；通过rpm -ivh 安装2. 启动iscsi服务 cd /etc/init.d ./iscsi start chkconfig iscsi on3. Linux下iscsi initiator 配置：配置默认在/var/lib/iscsi1. ⾸先，存储上需要设置好target 执⾏这些命令需要root权限才有结果执⾏两次命令，查看fdisk -l，发现LUN可以被挂载两次,多次使⽤命令会多次挂载2. 发现磁盘的命令：iscsiadm -m discovery -t st -p 10.182.69.161(存储的ip)[root@sherry ~]# iscsiadm -m discovery -t st -p 10.182.69.16110.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed发现后执⾏ iscsiadm -m node可以看到发现的节点[root@sherry ~]# iscsiadm -m node10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed执⾏登录命令 iscsiadm -m node --login[root@sherry ~]# iscsiadm -m node --loginLogging in to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] (multiple)Login to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] successful.可以看到session建⽴ iscsiadm -m session[root@sherry ~]# iscsiadm -m sessiontcp: [1] 10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090be打印当前session情况 iscsiadm -m session -P 3[root@sherry ~]# iscsiadm -m session -P 3iSCSI Transport Class version 2.0-870version 6.2.0-873.2.el6Target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bedCurrent Portal: 10.182.69.161:3260,2Persistent Portal: 10.182.69.161:3260,2**********Interface:**********Iface Name: defaultIface Transport: tcpIface Initiatorname: .oracle:c61728d6c927Iface IPaddress: 10.182.71.184Iface HWaddress: <empty>Iface Netdev: <empty>SID: 1iSCSI Connection State: LOGGED INiSCSI Session State: LOGGED_INInternal iscsid Session State: NO CHANGE*********Timeouts:*********Recovery Timeout: 120Target Reset Timeout: 30LUN Reset Timeout: 30Abort Timeout: 15*****CHAP:*****username: <empty>password: ********username_in: <empty>password_in: ********************************Negotiated iSCSI params:************************HeaderDigest: NoneDataDigest: NoneMaxRecvDataSegmentLength: 262144MaxXmitDataSegmentLength: 32768FirstBurstLength: 65536MaxBurstLength: 1048576ImmediateData: YesInitialR2T: YesMaxOutstandingR2T: 1************************Attached SCSI devices:************************Host Number: 3 State: runningscsi3 Channel 00 Id 0 Lun: 0Attached scsi disk sdb State: runningscsi3 Channel 00 Id 0 Lun: 1Attached scsi disk sdc State: running 通过fdisk -l也可以看到系统已识别新的磁盘。

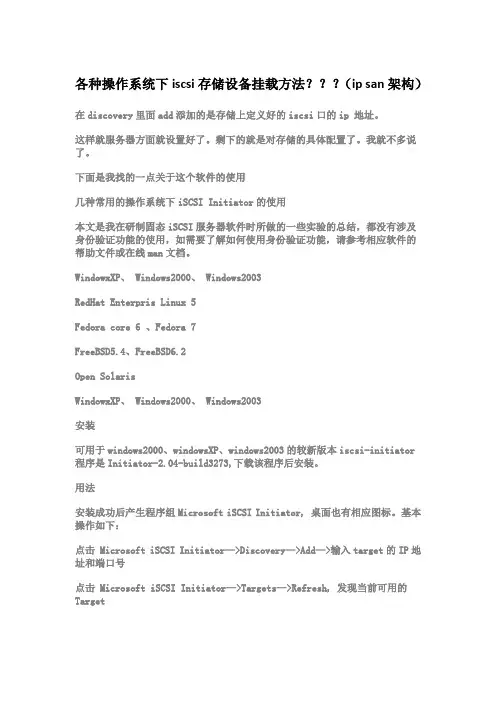

各种操作系统下iscsi存储设备挂载方法ip san架构
各种操作系统下iscsi存储设备挂载方法？？？（ip san架构）在discovery里面add添加的是存储上定义好的iscsi口的ip 地址。
这样就服务器方面就设置好了。
剩下的就是对存储的具体配置了。
我就不多说了。
下面是我找的一点关于这个软件的使用几种常用的操作系统下iSCSI Initiator的使用本文是我在研制固态iSCSI服务器软件时所做的一些实验的总结，都没有涉及身份验证功能的使用，如需要了解如何使用身份验证功能，请参考相应软件的帮助文件或在线man文档。
WindowxXP、 Windows2000、 Windows2003RedHat Enterpris Linux 5Fedora core 6 、Fedora 7FreeBSD5.4、FreeBSD6.2Open SolarisWindowxXP、 Windows2000、 Windows2003安装可用于windows2000、windowsXP、windows2003的较新版本iscsi-initiator程序是Initiator-2.04-build3273,下载该程序后安装。
用法安装成功后产生程序组Microsoft iSCSI Initiator, 桌面也有相应图标。
基本操作如下：点击 Microsoft iSCSI Initiator—>Discovery—>Add—>输入target的IP地址和端口号点击 Microsoft iSCSI Initiator—>Targets—>Refresh, 发现当前可用的Target点击 Microsoft iSCSI Initiator—>Targets—>选中target—>Logon—>OK, 建立连接点击控制面板—>管理工具—>计算机管理—>磁盘管理，可以看见映射到本机的逻辑磁盘。
然后可以与本地磁盘一样进行分区格式化操作。
iscsi配置
ISCSI配置过程为了配合安检项目虚拟ISCSI设备，然后使用另外一个linux作为ISCSI客户端连接。
根据RFC3270的定义，ISCSI分为Target和Initiator，其中Target是IP-SAN设备，而Initiator 为IP-SAN客户端，即使用IP-SAN的设备。
一、配置虚拟IP-SAN设备的方法（1）先选定使用哪个存储设备作为IP-SAN的存储磁盘，可以选择多个，如/dev/had等，为了便于模拟，可以在linux现有文件系统中虚拟一个磁盘设备，方法如下：》mkdir -p /var/lib/xen/images》dd if=/dev/zero of=/var/lib/xen/images/xen-0 seek=1M bs=4096 count=1（2）下载安装iSCSI Enterprise Target，/projects/iscsitarget/files/（3）安装iSCSI Enterprise Target>make kernel>make usr>make install（4）配置/etc/iet/ietd.conf不考虑用户名密码情况下配置方式如下：iSNSServer 192.168.139.166Target .example:storage.disk2.sys1.xyzLun 4 Path=/var/lib/xen/images/xen-0,Type=fileioAlias sdb其中Lun可以配置多个，以达到多个磁盘的目的。
（5）启动服务》/etc/init.d/iscsi-target start（6）查看服务是否工作正常1.dmesg查看是否有错误输出2.cat /proc/net/iet/volumetid:1 name:.example:storage.disk2.sys1.xyzlun:4 state:0 iotype:fileio iomode:wt blocks:8388616 blocksize:512 path:/var/lib/xen/images/xen-03.cat /proc/net/iet/session,可以参考目前有哪些连接二、Linux连接IP-SAN设备的方法（1）安装iscsi-linux软件包，一般系统默认安装都有这个（2）配置/etc/iscsi.conf文件DiscoveryAddress=192.168.139.166:3260其他用户名密码如果需要也需要配置上（3）启动/etc/ini.d/iscsi start（4）执行> chkconfig –list iscsiiscsi 0:off 1:off 2:off 3:off 4:off 5:off 6:off（5）执行> chkconfig –add iscsi执行>chkconfig iscsi on（6）检查是否生效：> chkconfig –list iscsiiscsi 0:off 1:off 2:on 3:on 4:on 5:on 6:off（7）执行iscsi-ls命令，查看设备是否生效******************************************************************************* SFNet iSCSI Driver Version ...4:0.1.11(12-Jan-2005)******************************************************************************* TARGET NAME : .example:storage.disk2.sys1.xyzTARGET ALIAS :HOST ID : 4BUS ID : 0TARGET ID : 0TARGET ADDRESS : 192.168.139.166:3260,1SESSION STATUS : ESTABLISHED AT Tue Nov 2 10:37:31 CST 2010 SESSION ID : ISID 00023d000001 TSIH 300******************************************************************************* （7）执行iscsi-ls –l 命令，查看ISCSI设备对应的设备名*************************************************************************** ****SFNet iSCSI Driver Version ...4:0.1.11(12-Jan-2005)*************************************************************************** ****TARGET NAME : .example:storage.disk2.sys1.xyzTARGET ALIAS :HOST ID : 4BUS ID : 0TARGET ID : 0TARGET ADDRESS : 192.168.139.166:3260,1SESSION STATUS : ESTABLISHED AT Tue Nov 2 10:37:31 CST 2010SESSION ID : ISID 00023d000001 TSIH 300DEVICE DETAILS:---------------LUN ID : 4Vendor: IET Model: VIRTUAL-DISK Rev: 0Type: Direct-Access ANSI SCSI revision: 04page83 type1: 4945540000000000b8c4ba11d91f7f2176be1b9e865c2560page80: 62386334626131316439316637663231373662653162396538363563323536300aDevice: /dev/sdaiSCSI Transport Class version 2.0-871version 2.0-871Target: .example:storage.disk2.sys1.xyzCurrent Portal: 10.0.32.165:3260,1Persistent Portal: 10.0.32.165:3260,1**********Interface:**********Iface Name: defaultIface Transport: tcpIface Initiatorname: .redhat:f3e098a41b5bIface IPaddress: 10.0.32.166Iface HWaddress: <empty>Iface Netdev: <empty>SID: 1iSCSI Connection State: LOGGED INiSCSI Session State: LOGGED_INInternal iscsid Session State: NO CHANGE************************Negotiated iSCSI params:************************HeaderDigest: NoneDataDigest: NoneMaxRecvDataSegmentLength: 262144MaxXmitDataSegmentLength: 8192FirstBurstLength: 65536MaxBurstLength: 262144ImmediateData: YesInitialR2T: YesMaxOutstandingR2T: 1************************Attached SCSI devices:************************Host Number: 13 State: runningscsi13 Channel 00 Id 0 Lun: 0Attached scsi disk sdb State: running****（8）然后需要使用fdisk对/dev/sda设备进行分区，可以分多个区，也可以分一个区>fdisk /dev/sda进入fdisk后，输入n，然后p，然后1等根据提示进行分区操作。
Linux下iSCSI initiator的安装和设置
Linux下iSCSI initiator的安装和设置环境：1、OS：RedHat AS4 (内核版本：2.6.9-22.ELsmp)2、Initiator软件：linux-iscsi-4：0.1.11具体步骤1.在客户端安装RedHat AS4.2 (内核版本：2.6.9-22.ELsmp)光盘。
安装时选择启动激活网卡的端口，并且安装模式选择“个人定制安装”，选择软件包时，在网络配置选项中选中iscsi选项。
2.安装完毕后，通过ifconfig命令，确保Linux系统的IP与IX1000业务口IP在同一网段。
3.设置iscsi服务。
使用setup命令，弹出窗口如下所示：选中“系统服务”，点击“运行工具”，进入服务选项的窗口，按空格键选中iscsi服务，单击“确定”。
如下图所示：4.使用/etc/init.d/iscsi start命令先启动iscsi服务。
5.在/etc/iscsi.conf这个配置文件下，有3项内容需要配置：DiscoveryAddress，OutgoingUsername，OutgoingPassword。
其中“DiscoveryAddress”是业务口IP地址，这个地址是在NeoStor上为Target所分配的IP 地址。
举例说明：注意：如果在NeoStor上没有设置CHAP认证，只需要设置DiscoveryAddress一项内容。
“OutgoingUsername”和“OutgoingPassword”，指的是在NeoStor上创建iSCSI 协议下的Client的过程中，或者是Client的iSCSI协议的属性里，已设置CHAP认证的用户名和密码。
这是针对在NeoStor上设置CHAP认证的情况进行的设置。
对/etc/iscsi.conf这个文件配置如下DiscoveryAddress=10.1.5.2:3260相关的CHAP认证的设置，如：OutgoingUsername=huawei-3comOutgoingPassword=123456789123注意：输入用户名和密码时注意区分大小写！6.在/etc/initiatorname.iscsi文件下设置Initiator的名字，格式如下：Initiatorname=iqn.xxx.xxx:xxx此Initiator是创建时为Client分配的Initiator。

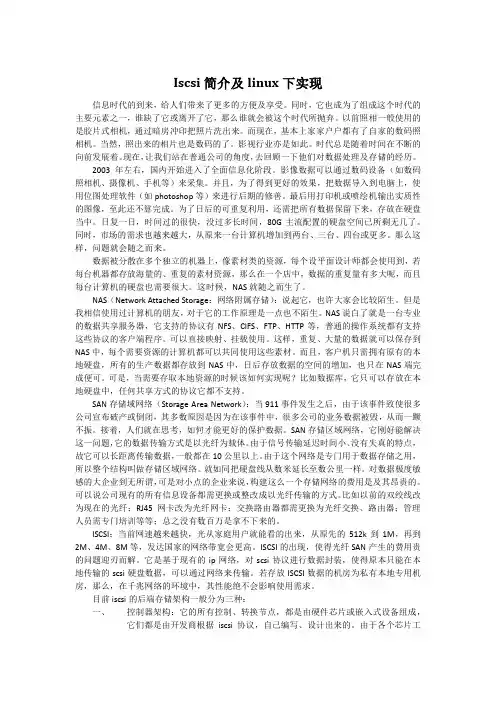

ISCSI简介及linux下实现
Iscsi简介及linux下实现信息时代的到来，给人们带来了更多的方便及享受。
同时，它也成为了组成这个时代的主要元素之一，谁缺了它或离开了它，那么谁就会被这个时代所抛弃。
以前照相一般使用的是胶片式相机，通过暗房冲印把照片洗出来。
而现在，基本上家家户户都有了自家的数码照相机。
当然，照出来的相片也是数码的了。
影视行业亦是如此。
时代总是随着时间在不断的向前发展着。
现在，让我们站在普通公司的角度，去回顾一下他们对数据处理及存储的经历。
2003年左右，国内开始进入了全面信息化阶段。
影像数据可以通过数码设备（如数码照相机、摄像机、手机等）来采集。
并且，为了得到更好的效果，把数据导入到电脑上，使用位图处理软件（如photoshop等）来进行后期的修善。
最后用打印机或喷绘机输出实质性的图像，至此还不算完成。
为了日后的可重复利用，还需把所有数据保留下来，存放在硬盘当中。
日复一日，时间过的很快，没过多长时间，80G主流配置的硬盘空间已所剩无几了。
同时，市场的需求也越来越大，从原来一台计算机增加到两台、三台、四台或更多。
那么这样，问题就会随之而来。
数据被分散在多个独立的机器上，像素材类的资源，每个设平面设计师都会使用到，若每台机器都存放海量的、重复的素材资源，那么在一个店中，数据的重复量有多大呢，而且每台计算机的硬盘也需要很大。
这时候，NAS就随之而生了。
NAS（Network Attached Storage：网络附属存储）：说起它，也许大家会比较陌生。
但是我相信使用过计算机的朋友，对于它的工作原理是一点也不陌生。
NAS说白了就是一台专业的数据共享服务器，它支持的协议有NFS、CIFS、FTP、HTTP等，普通的操作系统都有支持这些协议的客户端程序。
可以直接映射、挂载使用。
这样，重复、大量的数据就可以保存到NAS中，每个需要资源的计算机都可以共同使用这些素材。
而且，客户机只需拥有原有的本地硬盘，所有的生产数据都存放到NAS中，日后存放数据的空间的增加，也只在NAS端完成便可。
Linux安装iscsi设备总结
1、确认iscsi服务随系统启动而启动（在默认状态下，新添加的iscsi Initiator在启动后并不能自动工作，所以需要把每一个管理级别都设置为“关闭”的状态。
要想在启动后生效，使用下面的chkconfig命令就可以了：# chkconfig --add iscsi# chkconfig iscsi on上面的两个命令首先检查是否有必要的脚本来启动和停止这项服务，然后把服务指定到正确的管理级别上。
然后检查这些更改是否生效：# chkconfig --list iscsiiscsi 0:off 1:off 2:on 3:on 4:on 5:on 6:off）用chkconfig检查iscsi和iscsid服务在运行级别3和5中随系统的启动而自动启动[root@pe03 Server]# chkconfig --list |grep iscsiiscsi 0:off 1:off 2:off 3:on 4:on 5:on 6:offiscsid 0:off 1:off 2:off 3:on 4:on 5:on 6:off如果iscsid和iscsi没有随系统的启动而启动，则用chkconfig设置这两个服务在系统运行级别为3和5时随系统启动而启动[root@pe03 Server]# chkconfig iscsi --level 35 on[root@pe03 Server]# chkconfig iscsid --level 35 on2、配置InitiatorName文件用vi编辑/etc/initiatorname.iscsi文件，文件内容如下InitiatorName=:gd013、配置iscsi.conf文件用vi编辑/etc/iscsi.confDiscoveryAddress=192.168.21.1004、启动iscsi服务使用 /etc/init.d/iscsi start命令先启动iscsi服务（部分系统命令：service iscsi start 查看iscsi状态：service iscsi status）5、设置完成后，重启iscsi重新启动iscsi driver的命令： /etc/init.d/iscsi restart （部分系统命令：service iscsi restart）6、使用iscsi-ls -l命令来查看连接上的target的详细信息。
linux多路径连接iScsi存储_重启自动连接
RHEL系统带有iSCSI initiator软件，下面描述如何配置iSCSI Initiator实现对ISCSI卷的访问1.Linux iscsi 介绍（这一条介绍了linux iscsi的基本原理和相关命令，具体配置时可略过）在Linux内核中提供了iscsi驱动，iSCSI 驱动（driver）使主机拥有了通过IP网络访问存储的能力，驱动在主机（Initiator）和服务端（Target）间使用iSCSI协议在TCP/IP 网上传输SCSI请求和响应，在构建上，iSCSI驱动与TCP/IP栈、网络驱动和网络接口卡（NIC）结合，其等同于SCSI或光纤通道卡适配器驱动对主机总线卡（HBA）的作用。
驱动采用采用模块的方式，具体模块包括iscsi_tcp, libiscsi, libiscsi_tcp。
Initiator守护进程介绍：/etc/iscsi/iscsid.conf --initiator配置文件/sbin/iscsiadm --initiator管理工具open-iscsi包括两个守护进程iscsid和iscsi，其中iscsid是主进程，iscsi进程则主要负责根据配置，在系统启动时进行发起端（Initiator）到服务端（target）的登录，建立发起端与服务端的会话，使主机在启动后即可使用通过iSCSI提供服务的存储设备。
iscsid 进程实现iSCSI协议的控制路径以及相关管理功能。
例如守护进程（指iscsid）可配置为在系统启动时基于持久化的iSCSI数据库内容，自动重新开始发现（discovery）目标设备。
Initiator配置介绍（前提是已经安装iSCSI initiator）1> iSCSI initiator 名称设置initiator名称用来唯一标识一个iSCSI Initiator端。
保存此名称的配置文件为 /etc/iscsi/initiatorname.iscsi，命名规则可采用iqn-type格式，利用 iscsi-iname命令可产出一个名称，将此名称输入到initiatorname.iscsi配置文件即可。
iSCSI详解手册-完美版
iSCSI详解手册-完美版iSCSI详解手册iSCSI详解手册2003年，互联网工程任务组（IETF）批准iSCSI（互联网SCSI）协议后，很多人开始将以太网作为分块存储网络使用（成为“基于IP 的存储”）。
一直以来，人们采用iFCP 和FCIP等现有协议发送基于IP的SCSI命令行，主要允许FC存储区域网络（SAN）通过IP交换数据。
凭借iSCSI，SCSI命令行可以“端对端”地传送到世界各地的以太网中。
TechTarget中国存储站编辑经过仔细研究为大家奉献了一本非常详尽的iSCSI技术手册，供大家参考。
iSCSI应用技巧iSCSI的性能非常好，除了要求苛刻的事务应用程序。
以太网会发生网络堵塞和延迟，1 Gbps的以太网网络带宽远远小于2、4、甚至10 Gbps的光纤通道SAN，对此许多网络专家可能会惊奇不已。
但是，iSCSI也具有一些问题，任何用户都应该考虑到这些问题。
这一部分将对应用iSCSI时需要解决的若干问题进行列举，并对使用用户进行了指导。
●详解iSCSI技术●iSCSI故障查询列表●如何提高 iSCSI 性能●如何用iSCSI进行系统备份●iSCSI网络配置设计与优化●iSCSI怎样避免拥塞●在数据中心如何使用iSCSI？●应用iSCSI整合存储与网络资源（一）●应用iSCSI整合存储与网络资源（二）●应用iSCSI整合存储与网络资源（三）iSCSI还是FC？以前，FCoE比iSCSI应用的更广泛。
一部分是在上层市场上应用iSCSI需要额外的硬件和能力，这与它所宣称的低成本相违背。
现在，iSCSI的低端市场仍然在增长。
中小型企业，SOHO，甚至大一点的中小型企业。
同样，FCoE也会沿着企业逐步走向中小企业市场。
究竟是选择FCoE还是选择iSCSI？这部分的如下文章就为您分析这个问题，供您选用产品时进行参考。
●有了iSCSI我们还需要FCoE吗●iSCSI能“打倒”光纤吗●虚拟服务器环境下用iSCSI还是FC？●和FC相比 ISCSI得到了应有的地位（一）●和FC相比 ISCSI得到了应有的地位（二）●和FC相比 ISCSI得到了应有的地位（三）●和FC相比 ISCSI得到了应有的地位（四）●以iSCSI的价格获得光纤通道的性能？●如何集成iSCSI 和FC存储●如何集成iSCSI和光纤通道iSCSI与虚拟化有报道说iSCSI与虚拟化是非常匹配的一对，因为iSCSI技术允许快速的产品整合与服务器开发。
Linux环境下的HP P2000 G3 iscsi存储连接与存储挂载汇编
存储设备基本情况此次P2000G3 iSCSI存储为双控制器，每控制器含4个1Gb Iscsi接口和1个管理接口，各个接口的标识及IP地址如下图所示：存储系统内的接口显示信息如下图：为简化操作，我们沿用系统预定义的接口地址。
设备接线图根据P2000G3存储使用的线路冗余规则，每个控制器至少使用2个iSCSI接口分别连接不同的网络交换机，具体线路连接如下图所示：每台服务器使用1个网络接口通过交换机专门与存储连接；此外由于本次系统架构为双机模式，每台服务器使用1个网络接口作为心跳线连接交换机。
为了确保IP SAN环境和心跳环境的稳定性，专门提供2台非智能千兆交换机作为专用IP网络，实现如上图所示的线路连接方式。
注：采用非智能交换机的目的，是为了排除智能可网管交换机中不同厂家私有协议及管理协议对网络环境的干扰，采用最简的方式给予最单纯的网络环境，同时给予IP SAN网络最佳的传输性能。
P2000G3的SMU登录与相关信息查看在P2000 G3的A控制器管理端口上插入网线，然后与主机相连，在主机端的IE浏览器输入A控制器默认的管理IP地址（10.0.0.2），输入默认用户名（manage）和密码(!manage)，然后选择语言为简体中文，点击Sign In登录进入之后出现的是整个P2000 G3的概况点击左侧配置视图中的物理---机箱，然后右侧会出现机箱概况，通过正面图形，可以看到P2000 G3当前硬盘状态和机箱状态。
其中机箱属性中：中板序列号即为本台存储的S/N号。
点击背面图形，可以查看当前存储的硬件故障信息，因为B控制器的管理接口没接网线，另外一个电源没有接线，所以会有报错。
1、创建虚拟磁盘勾选相应磁盘，组成raid5+spare2、创建卷右击vd01，选择设置—>创建卷设置卷大小名称3、Linux系统发现存储注：本步骤假定系统已经安装了iscsi initiator；使用iscsiadm来发现并挂在iscsi target：A、发现iscsi target#iscsiadm –m discovery –t sendtargets –p 10.0.0.43#iscsiadm –m discovery –t sendtargets –p 10.0.0.45#iscsiadm –m discovery –t sendtargets –p 10.0.0.47#iscsiadm –m discovery –t sendtargets –p 10.0.0.49依据之前的设备接线图可以看出，每台服务器通过专用的网络接口接入IP SAN环境，可以与存储的4个iSCSI接口互通，也就是说可以通过存储的4个接口地址发现存储目标。
iSCSI initiator在windows和linux下的安装方法及配置指南
iSCSI initiator在windows和linux下的安装方法及配置指南一、Windows平台iSCSI initiator安装方法Step 1：从下列网址下载Microsoft iSCSI Initiator/windowsserversystem/storage/technologies/iscsi/default.mspx Step 2：安装iSCSI initiator双击“initiator-x86free-version.msi” ，然后一直“next” “next”….Step3:iSCSI配置文件注：开始配置之前，确保主机的IP设置，使主机能够连接上RAStor4000控制器，即在一个子网段内，互相能够ping通。
双击桌面上的“Microsoft iSCSI Initiator”图标。
出现如下界面：该界面是用来添加Target，稍后进行配置。
首先，切换到“Initiator Settings”属性页，如下图所示，记下nitiator node name，这个ID 便是将来RAStor4000中添加主机时所需要使用的WWN，也可以自己改变，但要保证是唯一的。
由于该主机为NF280，主机名为nf280，因此系统会自动给出initiator node name为“.microsoft:nf280”。
然后返回开始属性页“Target Portals”，通过单击“Add。
”，添加RAStor4000的控制器IP，如下图：其中“192.168.0.1”为RAStor4000的控制器0 IP地址，3260为默认的iscsi service端口号。
单击“Advanced…”可以设置连接方式，也可以设置为default。
source IP选择initiator主机的IP Address：192.168.0.5设置完，单击确定，再单击“Add Target Portal”对话框中的OK，进入如下界面：添加完成后，激活Target，激活会话，需要完成以下几步：单击“Log On…”选择第一个复选框，暂时不选择多路径，单击OK。
Linux iscsi 挂载存储及扩容
Linux iscsi 挂载硬盘及扩容一、Linux iscsi 挂载硬盘1.先在Equallogic 存储上创建一个“test1”volume，大小为5G，如图所示：2.在Linux系统启动iscsi服务（若没有安装，则需先安装Iscsi Initator客户端），确保其在运行状态，如所示：3.启动后，使用iscsiadm 命令discovery划分给Linux系统的test1卷，如图所示：如上图所示，已经发现了test1卷了。
4.使用iscsiadm –m node –T [targetName] –p [ip:3260]命令将test1卷连接起来，如图所示：备注：iscsiadm -m node -T .equallogic:4-52aed6-c2b071d6f-8d600215ad7528c1-test1 -p 192.168.10.10:3260 -l5.Fdisk –l发现了刚刚挂载的盘了Disk /dev/sdb，如图所示：6.格式化分区Disk /dev/sdb，如图所示：7.使用mkfs -t ext3命令将/dev/sdb1格式化成linux ext3 格式文件，如图所示：8.用tune2fs 修改文件系统的属性，去掉自动检查的属性，如图所示：备注：Linux 上的ext3 文件系统有一个特性，对某个分区mount、umount 很多次后或者隔一个固定的时间后，系统会对该分区进行检测，这就会导致硬盘反映速度很慢，影响业务，本操作的目的就是去掉文件系统自动检查的属性。
9.用tune2fs 查看文件系统的UUID：10.用vi 编辑/etc/fstab 文件将/dev/sdb1挂在/mnt/test1目录下，设置自动挂载：注意：1.挂载选项使用的是“_netdev”2.UUID 要顶格写。
3.Linux 系统重启后，磁盘设备的名称可能会发生变化，从而引起文件系统不能挂载上来或者不能正确挂载，使用UUID 的方式进行挂载可以解决这个问题，11.用mount –a 挂载文件系统，如图所示：12.用df 查看文件系统已经挂载成功，如图所示：13.重启系统，确认一下，是否能自动挂载。
实训任务08Linux系统连接IP SAN[2页]
![实训任务08Linux系统连接IP SAN[2页]](https://img.taocdn.com/s3/m/0ad7abd1951ea76e58fafab069dc5022aaea4606.png)
实训八、Linux系统连接IP SAN实训任务Linux环境下配置iSCSI Initiators并连接IP SAN存储设备。
实训目的1．掌握Linux环境下配置iSCSI Initiators配置方法；2．熟悉使用iSCSI发起程序连接IP SAN的方法；3．加深SAN概念的理解和SAN应用环境的了解。
实训步骤Linux操作系统一般都自带了iSCSI组件，但系统默认没有安装该组件，需要手动安装。
本实例使用的操作系统是Centos Linux7.2 64位。
1．安装iSCSI组件挂载安装镜像文件：[root@centos ~]# mount -o loop /home/CentOS-7-x86_64-DVD-1511.iso /mnt/centos/mount: /dev/loop0 is write-protected，mounting read-only并配置本地yum源配置文件：[root@centos ~]# mv /etc/yum.repos.d/C* /opt/[root@centos ~]# vi /etc/yum.repos.d/local.repo[centos]name=centosbaseurl=file:///mnt/centos/gpgcheck=0enabled=1~"/etc/yum.repos.d/local.repo" [New] 6L，71C written安装配置iscsi-initiator启动：[root@centos ~]# yum -y install iscsi-initiator-utils[root@centos ~]#service iscsid start连接到iscsi共享存储：[root@centos ~]#iscsiadm –m discovery –t sendtargets –p 192.168.10.128192.168.10.128:3260，1 .example.istgt:freenas登录到iscsi共享存储：[root@centos ~]# iscsiadm -m node -T .example.istgt:freenas -p 192.168.10.128:3260 -lLogging in to [iface: default，target: .example.istgt:freenas，portal: 192.168.10.128，3260] （multiple）Login to [iface: default，target: .example.istgt:freenas，portal: 192.168.10.128，3260] successful.2．配置IP SAN存储设备查看磁盘信息，可以看到多出一块硬盘设备：[root@centos ~]# fdisk –l… …Disk /dev/sdb: 10.7 GB，10737418240 bytes，20971520 sectorsUnits = sectors of 1 * 512 = 512 bytesSector size （logical/physical）: 512 bytes / 512 bytesI/O size （minimum/optimal）: 4096 bytes / 1048576 bytes这块磁盘sdb就是连接Free NAS系统上的存储资源。
Linux系统挂载ISCSI
1.在Linux系统关盘Server目录下找到客户端安装文件：iscsi-initiator-utils-6.2.0.871-0.16.el5.i386.rpm,将该文件复制到本地文件系统中（如文件系统/tmp 目录下），双击执行安装。
2.开启ISCSI 服务。
终端输入命令：/etc/init.d/iscsi restart如果出现“iscsid dead but pid file exist”,输入命令：rm –fr /var/run/iscsid.pid将开机启动也打开，iscsid的开机启动也打开。
如果要开启其中的服务，命令如下：Chkconfig iscsi –level 2 onChkconfig iscsid -–level 2 on3.搜寻磁盘阵列：iscsiadm –mode discovery –type sendtargets –portal 192.168.1.2304.显示磁盘阵列：iscsiadm –mode node5.登录磁盘阵列：iscsiadm -m node -T TARGETSNAME - p 192.168.1.230:2360 – l6.分区。
用fdisk /dev/sdb“p”显示分区信息：“w”保存分区信息：7.格式化分区：mkfs.ext3 /dev/sdb18.磁盘阵列挂载设定挂载目录：mkdir /data，然后可以在文件系统中查看到该目录：Mount命令挂载：mount /dev/sdb1 /data，可以看到DATA中出现的目录：9. 设定开机自动挂载：在机器重新启动后自动加载分区，你必须在/etc/fstab 中加入相应分区，但分区类型必须市"_netdev".例如加载的分区sdb1:先给设备打标签：在打开/etc/fstab 文件后，输入i 编辑文件，将以下命令按照格式添入/dev/sdb1 /home/ftp/Movies/trials ext3 _netdev 0 0 编辑完后，按键盘的Esc 键 输入：wq保存退出10.查看挂载分区：[root@localhost ~]# df –lhFilesystem Size Used Avail Use% Mounted on /dev/sda2 35G 3.9G 30G 12% //dev/sda1 145M 12M 126M 9% /boot tmpfs 3.5G 0 3.5G 0% /dev/shm /dev/sdb1 33G 177M 31G 1% /test。
Linux下如何安装、配置iSCSI磁盘阵列
一文档说明以iSCSI磁盘阵列为例，详细叙述在RHEL 4,RHEL 5,RHEL 6和SLES 10,SLES 11上的device-mapper-multipath的安装、配置和使用。
将iSCSI盘阵的主机端口和服务器的端口直连，每个链路配置不通网段的IP地址，测试单链路的性能和多路径的性能。
device-mapper-multipath可以实现故障切换，性能和单端口相同。
例如：将磁盘阵列的chl 0主机通道和服务器上的ech 0网口直连，chl 1和ech 1直连，将磁盘阵列上的同一个Partition分别映射给chl 0和chl 1主机通道。
二RHEL 42.1 IP配置默认安装完成系统后默认只配置了网卡eth0的IP地址，须配置其它和盘阵主机端口直连的网卡的IP地址。
配置网卡eth1的IP地址步骤：1）编辑配置文件cd /etc/sysconfig/network-scripts/vi ifcfg-eth1DEVICE=eth1ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.3.4NETMASK=255.255.255.0GATEWAY=’192.168.3.1’HWADDR=00:0C:29:EC:4E:EF2）重启网络服务service network restart3）查看网卡详细ifconfig2.2 iscsi-initiator-util安装与配置1）安装系统时默认没有安装iscsi-initiator-utils包，在安装盘里找到后安装。
rpm –ivh iscsi-initiator-utils-4.*.rpm安装后查询如下：rpm –qa|grep iscsi2）查看并配置IQN查看IQNcat /etc/initiatorname.iscsi如果有类似如下的信息就直接进入下一步：如果只有“InitiatorName=”则使用如下命令添加IQN。
IBM v3500存储linux环境下的iSCSI功能配置
目录配置ISCSI客户端(LINUX) Open-iSCSI说明书 (2)1说明 (2)1.1创建主机 (2)1.2 主机创建完成后映射卷到主机 (3)2在linux 系统服务器上的操作 (5)2.1连接ISCSI (5)2.2 安装rpm包 (5)2.2.1 查看ISCSI的标识符重要 (6)2.2.2 设置对存储端ISCSI接口的IP地址 (6)2.2.3 Iscsi服务设置 (7)2.2.4 iscsi信息发起请求 (8)2.2.5 查看收集存储端分配过来的LUN (8)2.2.6 进行查看连接会话是否正常 (8)3 发现磁盘V3500 (9)3.1 磁盘分区 (9)3.2 开始对磁盘分区格式化 (10)3.2.1 磁盘分区 (10)3.2.2 格式化逻辑分区 (12)4 Mount 挂载分区 (12)4.1 创建挂载点 (12)4.2 用Mount 命令挂载逻辑磁盘到DATA (13)5 另一种分区格式化和挂载点及自动挂载 (13)5.1设置分区 (13)5.1.1 使用fdisk命令进行磁盘分区 (13)5.1.2 现在验证新分区： (14)5.1.3 格式化分区 (15)5.1.4 设定加载点： (16)5.1.5设定自动挂载： (16)5.1.6查看挂载分区： (16)6设置自动挂载 (17)卸载ISCSI： (17)配置ISCSI客户端(LINUX) Open-iSCSI说明书1说明1.1创建主机首先按照ibm v3500安装调试说明书给存储做raid 池和划分卷这里不详细说啦注意：在创建主机时如果是iscis端口主机名自己填写（可选）， iscsi端口必须填写你要连接到此v3500存储的服务器的iscsi名称：（查找方法下面会讲）例如：.redhat:36df64af87d11.2 主机创建完成后映射卷到主机选择主机--主机菜单，选择主机‘dchost’点击操作--修改映射，打开修改主机映射页面把之前创建的卷"dcvolume"添加至右边点击【映射卷】按钮确定至此主机映射操作完成，点击【关闭】2在linux 系统服务器上的操作2.1连接ISCSI操作系统：redhat linux 5(默认安装）也适用于centos fedora在LINUX命令行中查询是否安装了IP-ISCSI的客户端驱动：rpm –qa|grep iscsiIscsi包： iscsi-initiator-utils-6.2.0.742-0.5.el5.i386.rpm2.2 安装rpm包首先在安装盘上找到这个iscsi包位于光盘目录package文件夹下我把它考到根目录的mnt文件夹下了查看命令：运行此rpm来安装iscsi客户端：[root@linux ~]# rpm –ivh iscsi-initiator-utils-6.2.0.742-0.5.el5.i386.rpm 这个命令必须手输入回车后类似如图：运行此命令后，会生成一个目录/etc/iscsi(文件夹),该目录下有两个文件：Initiatorname.iscsi和iscsid.conf2.2.1 查看ISCSI的标识符重要修改ISCSI的标识符[root@localhost 桌面]# nano /etc/iscsi/initiatorname.iscsi （回车）可以使用cat /etc/iscsi/initiatorname.iscsi 看看是否设置正确：[root@localhost 桌面]# cat /etc//iscsi/initiatorname.iscsiInitiatorName=.redhat:zhangOK！现在标识符是 .redhat:zhang注意：InitiatorName这个单词必须注意大小写，同时必须顶格写，xxxx代表要设置的initiator名称，可参考遵循iqn命名规范，也可以自定义名称。
LINUX-ISCSI-Target-服务器搭建与windows-客户端连接
Linux ISCSI 服务器搭建与客户机ISCSI连接ISCSI 简介：iSCSI 技术是一种由IBM公司研究开发的，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI 指令集，这种指令集合可以实现在IP网络上运行SCSI 协议，使其能够在诸如高速千兆以太网上进行路由选择。
iSCSI技术是一种新储存技术，该技术是将现有SCSI 接口与以太网络(Ethernet)技术结合，使服务器可与使用IP 网络的储存装置互相交换资料。
网络拓扑：CentOS6.3ISCSI Server TargetIP:192.168.2.54CentOS6.3 ISCSI Initiator IP:192.168.2.55Windows server2012 ISCSI Initator IP:192.168.2.230实验环境：ISCSI Target:CentOS6.3 IP:192.168.2.54ISCSI Initator:CentOS6.3 IP:192.168.2.55 windows server2012IP :192.168.2.230一．ISCSI Target 的搭建：1. 在ISCSI target 服务器上添加一块新的硬盘，用于ISCSI Target 存储。
2. 创建LVM。
在此具体操作略掉。
操作结果如下图：分别为linux iscsi initator，Windows server2012创建LV.逻辑卷lvlinux和lvwindows,大小都为2GB 的容量。
3. 在CentOS 上安装iscsi target,在这里我采用YUM 的安装方式。
4. 修改ISCSI TARGET 的配置文件，配置文件为/etc/tgt/targets.conf,使用vim 工具修改配置文件：分别为linux客户端和windows server 2012 客户端建立两个target（linux-target,windows-target），将两个target关联到之前创建的LV上，并且配置用户名和密码认证（用户名和密码都为test），同时限制只有相应IP 地址的客户端才能访问iscsi target.如图：添加target:5.启动iscsi target 服务6.配置iscis target 服务器开机启动：7.查看当前iscis target 的运行状态：到此ISCSI 已配置完成，并且可以查看到当前target的状态是正常的二．ISCSI Initiator连接ISCSI target.1. windows server2012连接ISCSI TARTGET:运行管理工具中的点击 发现选项卡再点击 发现门户输入ISCSI target 服务器的IP地址和相应的端口号，ISCSI target 默认使用的是tcp 3260 端口，然后确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、确认存储具备iSCSI连接功能。
存储上的iSCSI IP地址已配置，iSCSI接口
与服务器网卡已能够通讯。
可以在服务器端通ping命令检验。
二、在服务器端检查/安装iSCSI 发起程序（以redhat为例）
检查iscsi发起程序的rpm package是否安装
rpm -qa |grep open-iscsi
在命令行下输入iscsiadm，看是否有此命令
Iscsiadm
安装iscsi发起程序
挂载linux系统安装盘，用rpm –ivh 命令安装open-iscsi包、或者iscsi-initator 包。
三、打开iscsi服务
chkconfig --list open-iscsi
chkconfig --level 0123456 open-iscsi
vi /etc/iscsi/iscsid.conf
编辑（或确认）是否已禁用node.startup = manual 行。
编辑（或确认）是否已禁用node.startup = automatic行。
这将在引导时自动启动该服务。
重启后，iscsi存储即为挂载状态。
四、确保iscsi服务已经运行
/etc/init.d/open-iscsi start
五、挂载iscsi存储
发现iscsi目标
iscsiadm -m discovery -t sendtargets -p <iscsi存储的IP地址>
（若正常，可看到iscsi存储的iqn 号码已经被发现，例如“.example-test”。
）
挂载iscsi存储
iscsiadm -m node -T <存储的iqn号码> -p <存储的ip地址：3260> -l
（若正常，系统会提示成功）
如果iscsi存储已经划分lun并映射给主机，这时就可以用fdisk –l等命令查看磁盘了。
六、管理iSCSI存储
列出所有target
iscsiadm -m node
挂载所有target
iscsiadm -m node -L all
查看目前iSCSI target 連線狀態
iscsiadm -m session
断开target
iscsiadm -m node -T <存储的iqn号码> -p <存储的ip地址:3260> -u
卸载iscsi发起程序
rpm -e open-iscsi-xxx
到/var/lib/iscsi/nodes及/var/lib/iscsi/send_targets刪除其目錄下的資料。
