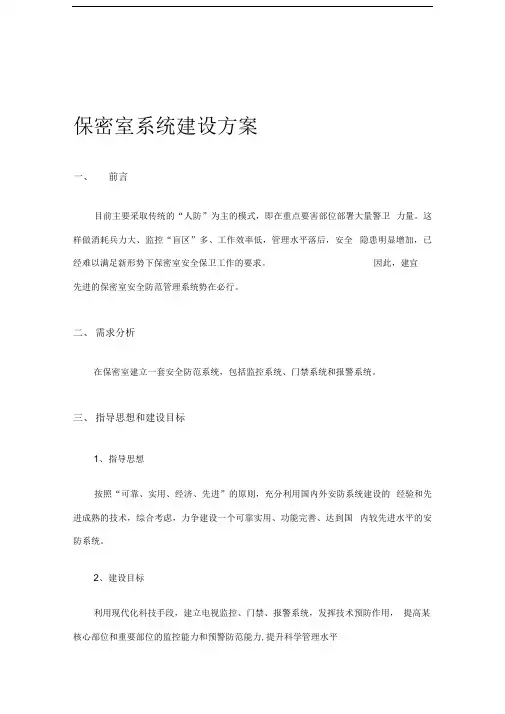

保密室安防设计方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-某保密室安防系统工程设计方案中国通信建设北京工程局有限公司目录一、前言目前主要采取传统的“人防”为主的模式，即在重点要害部位部署大量警卫力量。

这样做消耗兵力大、监控“盲区”多、工作效率低，管理水平落后，安全隐患明显增加，已经难以满足新形势下保密室安全保卫工作的要求。

因此，建立先进的保密室安全防范管理系统势在必行。

二、需求分析在保密室建立一套安全防范系统，包括门禁系统、监控系统和报警系统。

三、指导思想和建设目标1、指导思想按照“可靠、实用、经济、先进”的原则，充分利用国内外安防系统建设的经验和先进成熟的技术，综合考虑，力争建设一个可靠实用、功能完善、达到国内较先进水平的安防系统。

2、建设目标利用现代化科技手段，建立电视监控、门禁、报警系统，发挥技术预防作用，提高某核心部位和重要部位的监控能力和预警防范能力，提升科学管理水平。

四、设计依据1、某保密室安防系统要求2、规范和标准系统设计应遵守国家现行的规范与标准，未制定的规范可参照相应的国际标准。

本工程智能化系统设计依据的主要技术规范及标准包括:（1）《智能建筑设计标准》GB/T50314-2000（2）《民用建筑电气设计规范》JBJ/T16-92（3）《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000（4）《建筑及建筑群综合布线系统工程施工及验收规范》GB/T50312-2000 （5）《商用建筑线缆标准》EIA/TIA-568（6）《国际商务布线标准》ISO/IEC11801（7）《通信系统机房设计》GBKJ-90（8）《安全防范工程程序与要求》GA/T75-94（9）《安全防范系统通用图形符号》GA/T74-94（10）《防盗报警中心控制台设计规范》GB/T16572-1996（11）《民用闭路监视电视系统工程技术规范》GB/50198-94（12）《火灾自动报警系统设计规范》GB50116（13）《有线电视系统工程设计规范》（14）《建设工程施工现场供用点安全规范》GB50194（15）《建筑工程施工质量验收统一标准》GB50300（16）《建筑电气安装工程施工质量验收规范》GB50306（17）《彩色电视图像质量主观评价方法》GB7401（18）《施工现场临时用电安全技术规范》JGJ46五、设计原则1、保证建成后的安防系统能适应部队安全管理的需要，建立相应的软、硬件平台，实现信息共享、资源共享、科学管理和网络信息集成。

2、系统设计应采用先进、成熟、实用的主流技术，进行系统的优化集成设计。

3、系统软、硬件配置采用模块化、开放式结构，以适应系统灵活组网、扩展和系统能力提升的需要，并具有较强的系统兼容性。

4、系统配置采用长期动态寿命的产品，不能使用短期过渡性技术的产品。

5、系统设备配置在保证系统可靠性、先进性的同时，应本着经济、实用、合理的原则，使系统具有良好的性能比、价格比。

6、系统必须具有极高的安全性、可靠性、容错性和易维护性。

7、系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75Ω。

根据“等级风险防护”的要求，所选用的设备质量可靠，技术性能先进，关键设备均通过国际和国内认证，前端设备与建筑风格的美观浑然一体，中心控制室设备预留部分今后可扩充容量的端口。

六、各系统设计方案第一部分、闭路电视监控子系统1、概述安全防范闭路监控系统作为一项先进的高科技技术防范手段，通过安装在室内的前端摄像机，将图像传送到管理中心，进行统一全方位监控监视，形成幕帘状警戒面包围建筑，以立体空间监控某重要部位，使管理人员全面掌握保密室的动态，阻止治安事件发生。

系统可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监控场所的一切情况；把被监控场所的图像内容传送到监控中心，使被监控场所的情况一目了然。

同时，闭路电视监控系统还可以与防盗报警、门禁控制系统等其它安全技术防范体系联动运行，使防范能力更加强大。

闭路监控系统通过数字硬盘录像机可以把被监视场所的图像全部或部分地记录下来，为日后对某些事件的处理提供了方便条件及科学、重要依据。

2、设计依据《智能建筑设计标准》GB/T50341-2000《视频安防监控系统技术要求》GA/T367-2001《安全防范工程程序与要求》GA/T75-94《民用建筑电气设计规范》JGJ/T16-92《建筑闭路监视电视系统工程技术规范》GB50198-96《电气装置安装工程接地装置施工及验收规范》GB50169-923、系统设计设计目标1.要建成一个渠道畅通、信息完整、互相配套、互相印证、管理集中的多功能、全方位的防范体系；2.达到向科技要安全，向管理要效益的目标；3.系统全面采集各个环节的信息，实现实时监督和控制，为首长及时提供方便、准确的信息服务；4.在发生意外事件、事故时，为侦破案件提供有效的线索或证据；设计思想1.系统实用性设计的内容应符合各建筑实际需要，不能华而不实。

如果片面追求系统的超前性，势必造成投资过大，系统离实际需要偏离太远。

因此，实用性是首先应遵循的第一目标。

2.系统实时性系统中任何一个关键部分出现差错或停机将直接影响到系统的可靠性, 因此,系统中的各部分应尽可能属于不停机系统, 以保证系统工作正常运行。

3.美观性在满足系统各项功能的前提下，在对摄像机进行选型时，应尽量选择美观大方，并能与周围环境协调搭配的摄像机。

4.系统安全性系统中选用的设备器材基本为当今世界上较为流行的名牌产品，都经过无数实践的检验，保证了系统的可靠性；所有设备及配件在性能安全可靠运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。

另外，系统安全性还应体现在信息传输及使用过程中，不易被劫获和窃取等方面。

5.系统可扩展性监控技术不断向前发展，用户需求也在发生变化，因此系统的设计与实施应考虑到将来可扩展的实际需要，采用开放式设计，大大提高系统的兼容、扩展性，不但可以方便扩展系统规模，灵活增减或更新各个子系统，也可将系统升级，满足不同时期的需要，保持长时间领先地位，使其更具先进和科学色彩，成为闭路监控系统的典范。

6.系统易维护性系统在运行过程中的维护应尽量做到简单易行。

系统的运转真正做到开电即可工作，插上就能运行的程度。

而且维护过程中无需使用过多专用的维护工具。

功能描述可选的屏幕显示每台监视器可显示日期/时间,视频输入编号,用户定义的视频输入或目标的标题、报警标题和监视状态。

屏幕显示使用白底黑字。

用户可设置是否显示以下内容，视频输入编号和监视器状态，视频输入/目标（预置场景）标题和日期/时间。

显示文字的控制包括：水平/垂直移动和高密度，所有这些调整都通过键盘进行。

摄像机编号对于每个视频输入，用户可指定一个数字编号去代替缺少的视频输入编号，这样可帮助操作人区分视频输入，尤其是在多层建筑中。

监视器巡视巡视是一个包含多台摄像机位置的序列。

操作员可随时为巡视定义输出。

每个摄像机位置包括一个关联的预置场景，图像和/或辅助触点动作。

同一个视频输入可插入到同一个巡视的多个位置上。

巡视可正向或反向运行。

被监视器划去的视频输入将不显示。

通用巡视可建立多巡视以随时调用到监视器上。

每个巡视有多个视频输入的位置，每个位置还包括一个独立的驻留时间、目标和一个辅助触点动作，巡视可正向或反向运行。

将多个视频输入同时切换到多个输出。

多个相互独立的组（成组切换），每组包括多个视频输出（每个有一个目标和一个辅助触点动作），可通过手工或作为通用巡视的一部分被调用。

成组切换成组切换即将多个视频输入同时切换到多个输出。

多个相互独立的组（成组切换），每组包括多个视频输出（每个有一个目标和一个辅助触点动作），可通过手工或作为通用巡视的一部分被调用。

可对报警输入编程，切换任意视频输入或成组的视频组输入到任意一个或多个输出。

每个视频输出选择多种报警显示/清除方法中的一种。

报警显示模式用户可为每个视频输出选择报警显示模式。

保持方式：显示第一个报警直到被清除，以后发生的报警按顺序排队。

顺序方式：顺序显示多个报警，每个显示一定时间。

顺序与显示方式：显示第一个报警在一台监视器，直到报警被清除。

其它报警按顺序显示在下一台监视器上。

内部视频丢失检测提醒用户视频输入出现部分或全部丢失的情况。

检测电路可检测每路视频输入是否丢失视频同步或丢失25%，50%或75%的视频信号。

智能编程可对每台摄像机的图像显示信道、画面停留时间、时序切换组合方式、各分控点控制的电视摄像机和级别优选的设定，可对每台摄像机画面所迭加的时间/日期/地址字幕的预置，分配报警监视器，设定报警布、撤防时间等进行编程操作。

并具有功能设置后的存储功能，停电后仍能保存所有的信息；图像处理功能系统软件可以提供强大的图像处理功能，调节图像的亮度和对比度等，即使是在很低的照明度情况下，也能得到高质量的被监控对象的图像，并且可以将图像保存为通用格式（增加PC及相应软件），在专业图像处理软件中进行进一步的处理。

也可选择采集多幅图像，同时对图像进行监控，并可对图像进行缩放和漫游及对图像的重要部位作局部放大处理。

报警及联动功能系统可进行视频信号丢失报警、视频图像活动报警、外接报警探头报警等，系统与报警系统实现联动，通过矩阵控制主机及配套设备，将监控和报警系统连接在一起，实现报警后自动开启相关的摄像机和照明电源，自动将报警画面切换至预先指定的监视器上，并迭加报警日期/时间/信息（警情地点和类别）字符同时自动开启录像机进行报警现场录像；应用图文管理软件（可扩展），在计算机上设置平面图，直观清楚、准确地将整个营区每一个设防点展现于管理人员眼前，提高整个营区重要区域的安全系数。

A、报警信号与摄像机连锁控制、录像机与摄像机联动控制；B、报警设备与中心录像设备进行报警联动控制；C、闭路监控系统与门禁系统的联动控制；统一管理、集中监控简单统一的中心控制方式。

在中心控制室，值班人员是通过“点对点”多任务图形窗口化的操作接口进行管理控制的，各种监控设备（如摄像机等）都可直观地用模拟实际的文字标注在平面图的实际位置上，操作人员可以方便地浏览和管理该设备的运作。

发生报警事件或其它事件（如夜间有人上楼），操作系统会自动以形象的方式显示有关信息和发生声光提示，值班人员从电脑上可以马上了解到信号源发生地、信号类别和发生原因，从而相应做出处理。

扩展功能采用硬件数字压缩监控系统，可随计算机的不断升级而升级，再发展潜力巨大。

可在原有的监控系统基础上升级或改装，并保留部分原有设备不至于浪费。

视频共享图像经硬件压缩后通过公共电话线或者局域网、广域网远程传输，再以软件解压重现压缩后的视频图像，通过调制器与解调器在公共电话线或者局域网、广域网上发送与接收，在接收端通过软件解压重现画面。
