LED驱动电源阻容降压原理及稳压电源设计
阻容降压原理图及电路图
阻容降压原理及电路将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C 的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

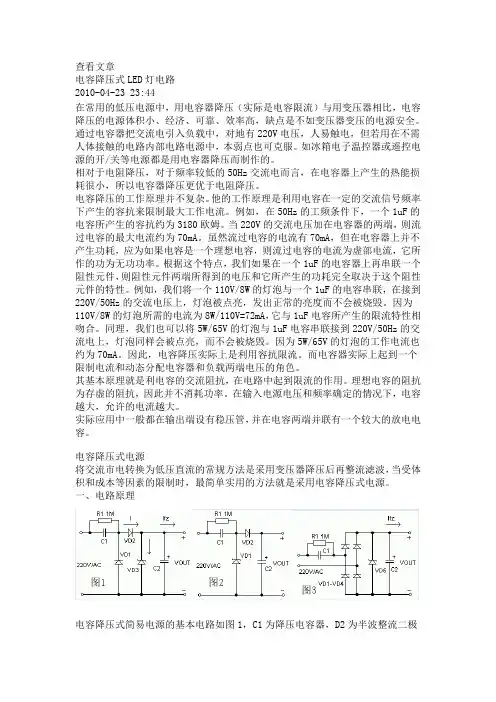

电容降压式LED灯电路
查看文章电容降压式LED灯电路2010-04-23 23:44在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。
通过电容器把交流电引入负载中，对地有220V电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。
如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。
相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。
电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
其基本原理就是利电容的交流阻抗，在电路中起到限流的作用。
理想电容的阻抗为存虚的阻抗，因此并不消耗功率。
阻容降压原理和计算公式及LED照明应用原理基础
阻容降压原理和计算公式及LED照明应用原理基础作者：113007060提交日期：2010-5-2 17:52:00 | 分类:照明技术应用 | 访问量：234阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF 的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
LED灯驱动电源的设计与制作
LED灯驱动电源的设计与制作一、引言随着LED（Light Emitting Diode，发光二极管）技术的不断发展和普及应用，LED灯的用途越来越广泛，从家庭照明到汽车照明、室内展览等各种领域。
为了保证LED灯的稳定工作和延长寿命，合理设计和制作LED灯驱动电源是非常重要的。
二、LED灯工作原理LED灯是一种半导体器件，其正常工作需要驱动电流提供能量。
普通的LED一般需要1.5至3伏电压来点亮，而电流在几毫安到几十毫安之间。
因此，LED灯的驱动电源设计既需要提供合适的电压，又需要限制合理的电流。
三、LED灯驱动电源设计原则1.稳定性由于LED灯的工作要求电源电压和电流的稳定性，设计电源时应以稳定为前提，尽量减小电压和电流的波动。
2.高效率为了节约能源和减少损耗，LED灯驱动电源的效率应尽可能高。
3.外围电路简单合理设计和制作的LED灯驱动电源应尽可能简单，外围电路的元器件数量和复杂度应尽量减少，避免电源波动和噪音干扰。
四、LED灯驱动电源的设计与制作步骤1.确定工作电压和电流要求根据实际需求，确定LED灯的工作电压和电流要求，包括额定电压和额定电流范围。
2.选择驱动电源拓扑结构常见的LED灯驱动电源拓扑结构有线性驱动、开关转换电源和共阴共阳驱动等。
根据实际情况选择合适的拓扑结构。
3.设计电路图根据选定的拓扑结构，设计合适的电路图。
包括输入滤波电路、变压器、稳压电路等。
4.选择合适的元器件根据电路图和要求，选择合适的元器件，如变压器、电容、二极管、电阻等。
5.PCB设计将电路图转化为PCB设计，包括布局和走线。
注意将高功率元器件与低功率元器件隔离，减少干扰。
6.制作和组装根据PCB设计制作线路板，并进行元器件的组装和焊接。
7.调试和测试将制作好的LED灯驱动电源连接至LED灯，进行调试和测试。
包括输入和输出电压、输出电流的稳定性等。
8.优化和改进根据测试结果，对LED灯驱动电源进行优化和改进。
主要包括提高稳定性、效率，减小尺寸和重量等。
led驱动电源 原理
LED驱动电路的主要功能是将交流电压转换为恒流电源，同时按照LED器件的要求完成与LED的电压和电流的匹配。
按常用LED驱动电路的不同，LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。
1、开关恒流电路采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。
开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。
非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。
开关电源的安全性相对较高(一般是输出低压)，性能稳定，缺点是电路复杂、价格较高。
开关电源技术成熟，性能稳定，是目前LED照明的主流电源。
2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。
缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。
市面上宣称无(去)电解电容，超长寿命的，均是采用线性IC 电源。
IC驱电源具有高可靠性，GX率低成本优势，是未来理想的LED驱动电源。
3、阻容降压电源驱动电路采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。
功率因数低，寿命短，一般只适于经济型小功率产品(5W以内)。
功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到(一般在0.2-0.3之间)，所以高功率产品不宜采用阻容降压电源。
市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。
4、led驱动原理正向压降(VF)和正向电流的(IF)关系曲线，由曲线可知，当正向电压超过某个阈值(约2V)，即通常所说的导通电压之后，可近似认为，IF与VF成正比。
LED阻容降压电路原理及元件参数计算
LED阻容降压电路原理及元件参数计算因受到成本的制约，具有成本优势的阻容降压在现在的LED灯具及小家电中应用非常广泛，现就目前最常用的半波整流电路对其进行详细的分析；此图是一个220VAC/50Hz供电输出5.1VDC <30mA的阻容降压原理图，交流电源从ACL和ACN端输入，其中FUSE（F2A250V保险管）为过流保护，VAR（10D511K 压敏电阻）为浪涌保护，C1（MKP-X2 0.1uF/275VAC安规电容）为交流滤波电容，因这三个器件和线路板（或称PCB）直接关系到控制器的安全与电磁兼容性，所以它们必须通过销售国的安全认证，如在中国销售的必须通过CCC认证，其它如美国的UL认证、欧洲的TUV或VDE认证、日本的JET认证等。
电路中C2是降压电容；常用CL21聚脂或CBB21聚丙烯（价格高，性能好），其容抗Rc=1/2ΠFC2，其中Π≈3.14，F=电网频率（50Hz），C2为电容容量，单位是F（法拉），所以此图中C2的容抗Rc≈3.184KΩ，在220VAC输入半波整流条件下最大能输出34.54mA电流，但在实际使用当中，电网电压和电网频率都有波动，所以我们在设计此电容大小时必须考虑到最坏的情况下使用不会出现异常和损坏，还要求在设计时余量不能预留过大以降低整机功耗，同时此电容容量越大电路越不安全，我们在设计此电路时，如果220VAC供电情况下容量超过2.5uF，120VAC供电情况下容量超过4uF就因该放弃阻容降压考虑其它电路电路中R1是为C2放电的电阻；防止在快速插拔电源插头或插头接触不良时C2电容上的残余电压和电网电压叠加对后续器件形成高压冲击和防止拔出电源插头后接触到人体对人员产生伤害，所以此RC时间常数在理想状态下≤T（T=1/F，F=50Hz），但在实际使用当中R1不能取太小，否则R1功耗太大，一般我们取RC时间常数≤300mS，另外还要注意此电阻的耐压，我们常用的0.25W碳膜电阻耐压是500V，0.5W碳膜电阻耐压是700V，具体可以参考电阻厂家的性能手册。
三种常用的LED驱动电源详解(开关恒流源-线性IC电源-阻容降压电源)
三种常用的LED驱动电源详解（开关恒流源/线性IC电源/阻容降压电源）什么是LED驱动电源LED驱动电源就是把电源供应转换为特定的电压电流以驱动LED发光的电源转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED驱动电源的特点1．高可靠性特别像LED路灯的驱动电源，装在高空，有防水铝壳驱动电源，质量好的话不容易坏，减少维修次数。
2．高效率LED是节能产品，驱动电源的效率要高。
对于电源安装在灯具内的结构，尤为重要。
因为LED的发光效率随着LED温度的升高而下降，所以LED的散热非常重要。
电源的效率高，它的耗损功率小，在灯具内发热量就小，也就降低了灯具的温升。
对延缓LED的光衰有利。
3．高功率因数功率因数是电网对负载的要求。
一般70瓦以下的用电器，没有强制性指标。
虽然功率不大的单个用电器功率因素低一点对电网的影响不大，但晚上大家点灯，同类负载太集中，会对电网产生较严重的污染。
对于30瓦~40瓦的LED驱动电源，据说不久的将来，也许会对功率因数方面有一定的指标要求。
4．驱动方式现在通行的有两种：其一是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。
这种方式，组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。
另一种是直接恒流供电，LED串联或并联运行。
它的优点是成本低一点，但灵活性差，还要解决某个LED故障，不影响其他LED运行的问题。
这两种形式，在一段时间内并存。
多路恒流输出供电方式，在成本和性能方面会较好。
也许是以后的主流方向。
5．浪涌保护LED抗浪涌的能力是比较差的，特别是抗反向电压能力。
加强这方面的保护也很重要。
有些LED灯装在户外，如LED路灯。
由于电网负载的启甩和雷击的感应，从电网系统会侵入各种浪涌，有些浪涌会导致LED的损坏。
阻容降压的原理及电路图
中国的 50Hz220V 线路上的参考。全波整流时电流加倍，即每 uF 可
提供 60mA 电流。
为了安全，最好不使用全波，因为它是悬浮地的。
我家里的 LED 夜灯就是我用电容降压自己接的，有兴趣可以与我交流一
下。LED 照明不是很简单的事情，我以前用变压器都烧坏过十来个 LED 了。白 LED 是静电敏感的，还有要良好的保护及防静电措施。
电容降压原理
电容降压的工作原理并不复杂。他的工作原理是利用电容在一定的交流
信号频率 下产生的容抗来限制最大工作电流。例如，在 50Hz 的工频条
件
下
，
一
个
1uF
的
电容所产生的容抗约为 3180 欧姆。当 220V 的交流电压加在电容器的
两
端
，
则
流
过电容的最大电流约为 70mA。虽然流过电容的电流有 70mA，但在电容
在
接
到
220V/50Hz 的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因
为
110V/8W 的灯泡所需的电流为 8W/110V=72mA，它与 1uF 电容所产生的限
流
特
性
相
吻合。同理，我们也可以将 5W/65V 的灯泡与 1uF 电容串联接到 220V/50Hz
的
交
流电上，灯泡同样会被点亮，而不会被烧毁。因为 5W/65V 的灯泡的工
器
上
并
不
产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部根据这个特点，我们如果在一个 1uF 的电容器上再
串
联
一
个
阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于
降压-增压恒流LED驱动方案设计-技术方案
降压-增压恒流LED驱动方案设计-技术方案为了优化性能，高亮LED需用电流源而非电压源来驱动。
本文我们将了解一种恒流LED驱动方案，它可以用于驱动一条串联的LED串。
为了驱动LED串，我们采用改进后的降压-增压转换器电源拓扑，将LED串置于DC-DC转换器输出端和输入电压源之间。
运用这种连接方式，可以为LED串提供低于或高于输入的驱动电压。
虽然LED串两端的电压存在降压-增压转换器提供的直流增益，但其输入电流是非脉动方式，这不同于典型的降压-增压转换器的脉动输入电流，非脉动电流有效降低了EMI。
本文所讨论的PWM控制器采用平均电流控制模式。
图1所示LED驱动器有如下直流特性：(1)由于，此处D为占空比(2)在平均电流控制模式下，输入电流由输入电压返回环路的检流电阻检测(图2)。
该电压送入电流误差放大器(CEA)的反相输入端。
放大器的同相输入端连至电流控制电压。
误差信号经过放大器放大后，驱动PWM比较器的输入端，与开关频率的斜坡信号进行比较。
电流环路的增益带宽特性可通过CEA附近的补偿网络进行优化。
电流环路补偿设计业内已经有多种集成驱动方案，为了帮助用户选择方案，我们对MAX16818集成控制系统进行了检验。
这个平均电流模式控制器利用跨导放大器(transconductance amplifier)放大电流误差信号。
检流电阻两端的电压由内部放大器放大34.5倍，电流误差放大器的跨导是550 uS，锯齿波信号峰值为2V。
该电路中，输入电流在返回通路上由电阻Rs检测(图3)。
图3：利用MAX16818(内部电流环路)构建的高亮LED驱动器。
电流检测电阻值由平均电流极限设置，LED支路的电压为：此处n是LED的数目，Vfm(If)是LED在满负荷电流If下的压降。
输入功率为Pmax = VLED(max) ×IfVLED(max) ×I f，效率为η。
因而，输入电流为：(1)平均电流阀值为24mV，因而，电流检测电阻值为：(2)为了避免控制器的PWM比较器输出自激，比较器反相输入信号的斜率应小于同相输入的锯齿波斜率。
led阻容降压驱动电路的改造方案
led阻容降压驱动电路的改造方案大家好，今天咱们聊聊那个闪闪发光的LED灯以及它背后的“秘密武器”——阻容降压驱动电路。
哎，你可别小看了这个小小的电路，它可不是一般的简单，哇，里面可是蕴含着不少技术含量呢! 不过想要让LED灯发得更亮、用得更安全，咱们得给它来个小改造。
咱们就像给老旧的自行车换个新轮子，舒服多了，更好使了。
下面，咱就细细说说这改造的方案吧！1. 什么是阻容降压驱动电路1.1 首先，阻容降压驱动电路的意思其实很简单，就是通过电阻和电容来降低电压，然后把这个稳定的电压供给LED灯。
想象一下，咱发工资的那一刻，虽然有很多开支，但还是得留点儿给自己，这就是电路里的电压调控。
没电压，LED灯怎么亮呢？所以，这个电路就相当于“薪水分配管理”呢。
1.2 但这儿有个问题，大家知道的，电压不稳定也能影响LED的寿命，甚至会出现闪闪的现象，顿时让人心慌。
这就像是你家猫咪，时不时跑出去溜达一圈，搞得你心里直打鼓，咱们的LED灯谁也不想变得脆弱，都是想长命百岁不是？2. 改造方案的具体步骤2.1 现在呢，咱们得动手了。
首先，想改造的话，得把老电路拆卸下来，这就像咱把旧家具搬走，腾出地方来好好装修一下。
这时候，别怕麻烦，手上要是小心点儿，就能一点儿一点儿搞定。
接着，咱们来准备新组件，主要的就是更好的电阻和电容，因为这两个小家伙可是关键角色哦！2.2 选择电阻和电容时，尽量选择耐高温和耐压的，这样就能确保电路在高温情况下依然能稳稳地工作，真是个省心的选择。
像我今儿推荐的那些，可都是经过考验的“老手”了。
再说了，咱可不想让LED灯发出“没电了”那种诡异闪光，吓坏了家里小孩，那可真是得不偿失！3. 测试与维护3.1 事情搞定了，接下来就该测试了！把电路组合好后，给LED灯通电，看看效果如何。
如果一切顺利，灯光如白昼，咱就该给自己夸奖了。
如果闪啊闪的，那就得仔细找找问题，以免扎堆儿。
这就像吃饭，要是自己调的盐放多了，肯定是没法咽下去的嘛。
led降压恒流驱动芯片原理
led降压恒流驱动芯片原理LED降压恒流驱动芯片原理引言：随着LED（Light Emitting Diode）的不断发展，其在照明、显示等领域的应用越来越广泛。
而为了确保LED的正常工作，降压恒流驱动芯片被广泛采用。
本文将从LED的工作原理、降压驱动的必要性以及LED降压恒流驱动芯片的原理等方面进行探讨。
一、LED的工作原理LED是一种将电能转化为光能的电子器件。
其工作原理基于PN结的电致发光效应。
当正向电流通过PN结时，电子和空穴在结中复合，释放出能量，这些能量以光的形式辐射出来，形成LED的发光效果。
二、降压恒流驱动的必要性在实际应用中，LED的工作电压通常远低于电源电压，因此需要通过降压电路来确保LED正常工作。
同时，由于LED对电流的要求比较严格，恒流驱动能够保证LED在不同工作电压下都能保持稳定的亮度，提高其使用寿命和光效。
三、LED降压恒流驱动芯片的原理LED降压恒流驱动芯片是一种集成了降压和恒流控制功能的电子芯片。
其主要原理如下：1. 降压功能：降压电路通过将输入电压经过转换和变换，使其输出电压降低到LED所需的工作电压。
这通常通过开关电源的工作原理实现，即利用开关管的开关状态来控制电流的通断，从而实现对输入电压的调整。
2. 恒流控制功能：恒流控制是保证LED亮度稳定的关键。
恒流驱动芯片通过反馈电路，实时监测LED的电流，并根据设定值对电流进行调节。
当LED的电流高于设定值时，芯片会减小通断时间，降低电流；当LED的电流低于设定值时，芯片会增加通断时间，提高电流，从而保持恒定的电流输出。
LED降压恒流驱动芯片通过降压功能将输入电压调整到LED所需的工作电压，同时利用恒流控制功能保持稳定的电流输出，从而保证LED的正常工作。
结论：LED降压恒流驱动芯片在LED应用中具有重要的作用。
它通过降压和恒流控制功能，确保LED在不同工作电压下都能保持稳定的亮度和电流输出，提高LED的使用寿命和光效。
电容降压电源原理和计算公式5V直流稳压电源
电容降压电源原理和计算公式用电容降压的电路里，给电容并联的电阻起什么作用最佳答案刚接通电路时，电容是没有初始储能的，电容相当于短路，所以会对后面电路产生危害，所以并联电阻降压。
等电容储能完毕，电容上就分担了大部分电流，等于把电阻开路了。
在电源关闭后，电容可以通过电阻释放储存的能量。
我是这么理解的。
这一类的电路通常用于低成本取得非隔离的小电流电源.它的输出电压通常可在几伏到三几十伏,取决于所使用的齐纳稳压管.所能提供的电流大小正比于限流电容容量.采用半波整流时,每微法电容可得到电流(平均值)为:(国际标准单位)I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C =0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果采用全波整流可得到双倍的电流(平均值)为:I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C =0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地,此类电路全波整流虽电流稍大,但是因为浮地,稳定性和安全性要比半波整流型更差,所以用的更少.使用这种电路时,需要注意以下事项:1、未和220V交流高压隔离,请注意安全,严防触电!2、限流电容须接于火线,耐压要足够大(大于400V),并加串防浪涌冲击兼保险电阻和并放电电阻.3、注意齐纳管功耗,严禁齐纳管断开运行.C1取值大小应根据负载电流来选择,比如负载电路需要9V工作电压,负载平均电流为75毫安,由于Id=0.62C1,可以算得C1=1.2uF.考虑到稳压管DZ1的损耗,C1可以取1.5uF,此时电源实际提供的电流为Id=93毫安.稳压管的稳压值应等于负载电路的工作电压,其稳定电流的选择也非常重要.由于电容降压电源提供的的是恒定电流,近似为恒流源,因此一般不怕负载短路,但是当负载完全开路时,R2(串在整流电路后,做限流)及DZ1回路中将通过全部的93毫安电流,所以DZ1的最大稳定电流应该取100毫安为宜.由于RL与DZ1并联,在保证RL 取用75毫安工作电流的同时,尚有18毫安电流通过DZ1,所以其最小稳定电流不得大于18毫安,否则将失去稳压作用.电工原理:整流后的直流电流平均值Id,与交流电平均值I的关系为Id=V/XC1.C1以uF为单位,则Id为毫安单位问:谈到电容降压,我有点小问问题想请各位指教.我公司有多款产品都用到电容降压,但都没有用齐纳管也没有任何事发生,照常出货.前不久,我们生产一批产品,是黄色LED灯,却出现大量死灯,而且是一死灯就是整块板的灯全开路死灯,到现在也没有搞清楚是怎么回事(其它颜色的灯没有出现这样的情况).今天看到你们的贴子这么好,也想借此机会向各位请教.答:一是你的CBB选大了, 二是你CBB选的是对的,但是客户的输入电压肯定不是咱们的220 有可能高出几伏或者十几伏, 所以会开路死灯,发表我的看法.我认为,inherit先生的计算公式是错误的,连近似公式都不是.还有,画的电路也不完整.我认为,完整的电路应该是:1.输入端应串接浪涌限制电阻.2.稳压管上应并联滤波电容(如果没有电容的话,纹波大,稳压管也容易损坏).3.输出端应接入稳压器件,例如78系列的78X05之类.4.半波整流的情况下,整流二极管应挪到稳压管后面.我认为,平均电流的计算公式中不应有0.44,0.89,Pi.在有效值电流和视在功率的式子中可能出现0.44(半波),0.89(全波).sqrt(Pi)/4=0.44(近似),sqrt(Pi)/2=0.89(近似).很抱歉,因为有效值电流和视在功率的近似式子中出现sqrt(Pi)项,我用除4或除8的方法,主观硬凑出0.44和0.89的.前几年,我是建立数学模型,用解微分方程的方法得出了近似式子,费了不功夫,向公司递交了技术报告.当时看到公司的人用实验方法确定降压电容,很挠心.得出的近似式子如下:1.半波:I(AV)=2*sqrt(2)*f*c*Vrms(近似)I(rms)=2*sqrt(2)*f*c*Vrms*sqrt(Pi)(近似)视在功率=2*sqrt(2)*f*c*Vrms*Vrms*sqrt(Pi)(近似)2.全波:I(AV)=4*sqrt(2)*f*c*Vrms(近似)I(rms)=2*sqrt(2)*f*c*Vrms*sqrt(Pi)(近似)视在功率=2*sqrt(2)*f*c*Vrms*Vrms*sqrt(Pi)(近似)其实,若考虑稳压管的电压、整流二极管的压降、导通角,上面的式子非常复杂,我没法输入,只好在此省略了,很抱歉.这种电路有以下优点:1.电路简单、元件少2.噪声小3.可防磁场干扰这种电路有以下缺点:1.功率因数低,无功功率大.2.不适合于负载电流稍大的电源,不适合于宽输入电压、负荷电流变动很大的电源.因为降压电容是在最低输入电压、最低工作频率、最大负荷电流的条件下确定的.当输入电压和工作频率较高、负荷电流较小时,多余的电流会流向稳压管,导致稳压管发热.3.因为是非绝缘型电源,电路带电,电路的使用范围受到限制.不能有一端接了零线就安全的想法.设计时,1.根据输入电压的最小值、最低工作频率、最大负荷电流、电容的误差和温度变化率计算出降压电容容量.2.根据输入电压的最大值、降压电容的容量(应考虑误差和温度变化率)、并参照有关电气规定确定放电电阻的阻值.3.根据输入电压的最大值、最高工作频率、最小负荷电流、降压电容的容量(应考虑误差和温度变化率)、稳压管的最大容许功率和热阻抗(应考虑最高环境温度),确定稳压管的型号.从成本的角度看,我个人认为,这种电路不太适合于200V-240V电网,是适合于100V电网.因为输入电压很高时,要想采用可靠的降压电容,电容的成本太高.另,特别要注意稳压管的安全.其实,稳压管的稳压值和损失的关系曲线成抛物线.电容器使用说明1)名称:聚酯(涤纶)电容符号:(CL)电容量:40p--4uf额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2)名称:聚苯乙烯电容符号:(CB)电容量:10p--1uf额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3)名称:聚丙烯电容符号:(CBB)电容量:1000p--10uf额定电压:63--2000V主要特点:性能与聚苯相似但体积小,稳定性略差应用:代替大部分聚苯或云母电容,用于要求较高的电路4)名称:云母电容符号:(CY)电容量:10p--0.1uf额定电压:100V--7kV主要特点:高稳定性,高可*性,温度系数小应用:高频振荡,脉冲等要求较高的电路5)名称:高频瓷介电容符号:(CC)电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6)名称:低频瓷介电容符号:(CT)电容量:10p--4.7uf额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7)名称:玻璃釉电容符号:(CI)电容量:10p--0.1uf额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200度)应用:脉冲、耦合、旁路等电路8)名称:铝电解电容符号:(CD)电容量:0.47--10000uf额定电压:6.3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9)名称:钽电解电容符号:(CA)铌电解电容(CN)电容量:0.1--1000uf额定电压:6.3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10)名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可根据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,广播电视设备等11)名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,广播接收机等12)名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13)名称:陶瓷介质微调电容器可变电容量:0.3--22p主要特点:损耗较小,体积较小应用:精密调谐的高频振荡回路14)名称:独石电容电容量大、体积小、可*性高、电容量稳定,耐高温耐湿性好等.应用范围:广泛应用于电子精密仪器.各种小型电子设备作谐振、耦合、滤波、旁路.容量范围:0.5PF--1UF耐压:二倍额定电压.独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0.2Uf,另一种叫II型,容量大,但性能一般.独石电容最大的缺点是温度系数很高,做振荡器的频漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.就温漂而言:独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.15)安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kVⅢX2 ≤2.5kVⅡX3 ≤1.2kV——16)安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义安规电容的参数选择X电容,聚苯乙烯(薄膜乙烯)电容,从上面的贴子里也可以看到,聚苯乙烯的耐电压较高,适合EMI 电路的高压脉冲吸收作用.2.容量计算:一般两级X电容,前一级用0.47uF,第二基用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法.(电容容量的大小和电源的功率无直接关系)电解电容的设计,一点小经验:1.电解电容在滤波电路中根据具体情况取电压值为噪声峰值的1.2--1.5倍,并不根据滤波电路的额定值;2.电解电容的正下面不得有焊盘和过孔.3.电解电容不得和周边的发热元件直接接触.电路设计(4)铝电解电容分正负极,不得加反向电压和交流电压,对可能出现反向电压的地方应使用无极性电容.(5)对需要快速充放电的地方,不应使用铝电解电容器,应选择特别设计的具有较长寿命的电容器.(6)不应使用过载电压1.直流电压玉文博电压叠加后的缝制电压低于额定值.2.两个以上电解电容串联的时候要考虑使用平衡电阻器,使得各个电容上的电压在其额定的范围内.(9)设计电路板时,应注意电容齐防爆阀上端不得有任何线路,,并应留出2mm以上的空隙.(10)电解也主要化学溶剂及电解纸为易燃物,且电解液导电.当电解液与pc板接触时,可能腐蚀pc板上的线路.,以致生烟或着火.因此在电解电容下面不应有任何线路.(11)设计线路板向背应确认发热元器件不靠近铝电解电容电容的型号命名:1) 各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C.第二部分:用字母表示材料.第三部分:用数字表示分类.第四部分:用数字表示序号.2) 电容的标志方法:(1) 直标法:用字母和数字把型号、规格直接标在外壳上.(2) 文字符号法:用数字、文字符号有规律的组合来表示容量.文字符号表示其电容量的单位:P、N、u、m、F 等.和电阻的表示方法相同.标称允许偏差也和电阻的表示方法相同.小于10pF的电容,其允许偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF.(3) 色标法:和电阻的表示方法相同,单位一般为pF.小型电解电容器的耐压也有用色标法的,位置*近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4) 进口电容器的标志方法:进口电容器一般有6项组成.第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系.第三项:温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示:序号字母颜色允许偏差字母颜色温度系数1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -7505 H 棕 -30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红 -80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙 -150 YN -800~-5800备注:温度系数的单位10e -6/℃;允许偏差是 % .第四项:用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂.第五项:标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂.当有小数时,用R或P表示.普通电容器的单位是pF,电解电容器的单位是uF.第六项:允许偏差.用一个字母表示,意义和国产电容器的相同.也有用色标法的,意义和国产电容器的标志方法相同.3．电容的主要特性参数:(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般分为3级:I级±5%,II级±10%,III级±20%.在有些情况下,还有0级,误差为±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级.常用的电容器其精度等级和电阻器的表示方法相同.用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II 级——±10%;M——III级——±20%.(2) 额定工作电压:电容器在电路中能够长期稳定、可*工作,所承受的最大直流电压,又称耐压.对于结构、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值.温度系数越小越好.(4) 绝缘电阻:用来表明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常用损耗角正切值来表示.(6) 频率特性:电容器的电参数随电场频率而变化的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.不同品种的电容器,最高使用频率不同.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ① 铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感.它适用于温度变化不大、工作频率不高(不高于25kHz)的场合,可用于低频滤波.铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险. 与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势.但是,它的工作电压较低.② 纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大.它适用于电容量不大、工作频率不高(如1MHz以下)的场合,可用于低频滤波和旁路.使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响.③ 云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定.它适用于电容量小、工作频率高(频率可达500MHz)的场合,用于高频滤波、旁路、去耦.但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的.④ 聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定.它适用于要求频率稳定性高的场合,可用于高频滤波、旁路、去耦.电容降压应用一种常见LED驱动电路的分析－－转伟纳电子采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流相对恒定等优点﹐也常应用于LED的驱动电路中。
led降压原理
led降压原理
有一种常见的电路称为LED降压电路，其主要原理是通过控制输入电压来降低电流从而驱动LED。
LED降压电路通常使用线性调节器或开关调节器来实现。
线性调节器是一种简单而常见的LED降压电路。
它通过一个可变电阻来调节输入电压，从而使输出电压满足LED的工作电压要求。
线性调节器的效率相对较低，因为它会将多余的电压转化为热量耗散掉。
开关调节器是一种更高效的LED降压电路。
它使用一个开关器件（如MOSFET）周期性地打开和关闭，以控制电流的流动。
当开关关闭时，电感储存能量，并将其释放到LED负载中。
这种周期性的开关操作可以使电路的效率提高。
LED的亮度是根据电流来控制的，因此LED降压电路需要通过调节电流来实现亮度调节。
可以使用电阻、可变电阻、电压模拟器或PWM控制器等来实现电流调节。
通常，PWM控制器被广泛应用于LED降压电路中，因为它可以提供更精确的亮度控制。
总之，LED降压电路通过控制输入电压和电流来实现对LED 的驱动和亮度调节。
线性调节器和开关调节器是常见的实现电路，而PWM控制器可以提供更精确的亮度控制。
关于小功率LED驱动电源技术
随着全球各国日益注重节能减排的要求，LED作为新光源以其高效节能越来越得到广泛的应用。
下面主要介绍关于小功率段1-30W之间的LED驱动应用非隔离技术方面的介绍。
一阻容降压：1. 阻容降压的原理和应用：电容降压实际上是利用容抗限流，而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
2. 采用电容降压时应注意以下几点：根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率，限流电容必须采用无极性电容，不能采用电解电容。
而且电容的耐压须在400V以上，最理想的电容为聚丙烯金属薄膜电容。
电容降压不能用于大功率条件，一般用于5W 以下小功率应用场合，电容降压不适合动态负载条件，电容降压不适合容性和感性负载，在LED电源的驱动方面应用上适合单电压应用。
3. 阻容降压式简易电源的基本电路如（图1）图1.C1为降压电容器，D1, 2, 3, 4为桥式整流二极管，ZD1是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
4. 器件选择电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io, 实际上是流过C1的充放电电流Ic.C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
泄放电阻R1的选择必须保证在规定的时间内泄放掉C1上的电荷。
5. 实际参数计算方法：已知C1为0.33μF, 交流输入为220V/50Hz, 求电路能供给负载的最大电流。
C1在电路中的容抗Xc为：Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA.二线性驱动电路：1. 典型的电路如（图2）图22. 工作原理：R3为恒流电阻，利用R3的压降来控制TL432的开关，在利用432的开关来控制Q1的导通从而达到输出恒流的目的，选择432的目的是利用432基准为1.21V来降低在R3上的损耗。
