MS2675D-III绝缘电阻测试仪使用说明
绝缘电阻测量仪使用方法

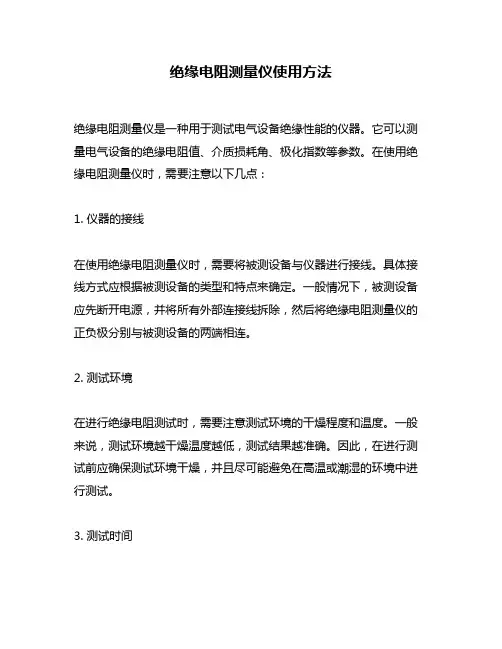

绝缘电阻测量仪使用方法
绝缘电阻测量仪是一种用于测试电气设备绝缘性能的仪器。
它可以测量电气设备的绝缘电阻值、介质损耗角、极化指数等参数。
在使用绝缘电阻测量仪时，需要注意以下几点：
1. 仪器的接线
在使用绝缘电阻测量仪时，需要将被测设备与仪器进行接线。
具体接线方式应根据被测设备的类型和特点来确定。
一般情况下，被测设备应先断开电源，并将所有外部连接线拆除，然后将绝缘电阻测量仪的正负极分别与被测设备的两端相连。
2. 测试环境
在进行绝缘电阻测试时，需要注意测试环境的干燥程度和温度。
一般来说，测试环境越干燥温度越低，测试结果越准确。
因此，在进行测试前应确保测试环境干燥，并且尽可能避免在高温或潮湿的环境中进行测试。
3. 测试时间
在进行绝缘电阻测试时，需要控制好测试时间。
过长或过短的测试时
间都会对测试结果产生影响。
一般来说，测试时间应根据被测设备的
类型和特点来确定。
在进行测试前应先了解被测设备的绝缘性能特点，并根据其特点来确定测试时间。
4. 测试结果的判断
在进行绝缘电阻测试后，需要对测试结果进行判断。
一般来说，如果
测量结果符合标准要求，则被测设备的绝缘性能可以认为是正常的；
如果测量结果不符合标准要求，则需要进一步检查被测设备的绝缘性能，并采取相应的措施。
总之，使用绝缘电阻测量仪需要注意以上几点。
只有在正确使用仪器
并遵守相关规定的情况下，才能得到准确可靠的测试结果。
绝缘电阻测试仪操作规程、步骤和使用方法

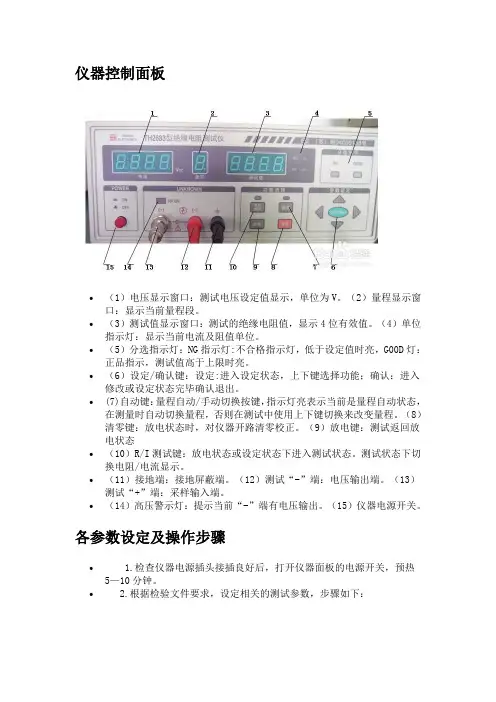

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。
（2）量程显示窗口：显示当前量程段。
•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。
（4）单位指示灯：显示当前电流及阻值单位。
•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。
•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。
•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。
（8）清零键：放电状态时，对仪器开路清零校正。
（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•（11）接地端：接地屏蔽端。
（12）测试“-”端：电压输出端。
（13）测试“+”端：采样输入端。
•（14）高压警示灯：提示当前“-”端有电压输出。
（15）仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。
• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。
按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。
(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键，仪器将自动保存设定参数。
(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测量仪使用方法
绝缘电阻测量仪使用方法
绝缘电阻测量仪是一种用于测量电气设备绝缘电阻的仪器。
它可以帮助我们检测电气设备的绝缘状况，以确保设备的安全运行。
下面是使用绝缘电阻测量仪的方法。
第一步，准备工作。
在使用绝缘电阻测量仪之前，需要先检查仪器是否正常工作。
检查电池电量是否充足，仪器是否有损坏或松动的部件。
同时，需要将被测设备断电，并确保设备上的所有电荷已经放电。
第二步，连接测量仪。
将测量仪的测试引线连接到被测设备的绝缘部分。
测试引线应该紧密地连接到设备上，以确保测量的准确性。
第三步，进行测量。
打开绝缘电阻测量仪，选择合适的测量范围。
然后按下测量按钮，等待仪器完成测量。
在测量过程中，需要保持测试引线的稳定，避免引线松动或移动。
第四步，记录测量结果。
测量完成后，将测量结果记录下来。
如果测量结果超出了设备的安全范围，需要及时采取措施修复设备。
第五步，清理工作。
在使用绝缘电阻测量仪之后，需要将测试引线和仪器清洁干净，并将仪器存放在干燥的地方，以防止仪器受潮或损坏。
使用绝缘电阻测量仪需要注意仪器的正常工作、测试引线的连接、
测量的准确性、测量结果的记录和仪器的清洁保养。
只有正确使用绝缘电阻测量仪，才能确保电气设备的安全运行。
绝缘电阻测试仪操作作业指导书
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源，本仪器电源要求220V±10%.50HZ；1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）1-4.选择参数，测试电压.量程先选定；（如图所示）1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）1-8.终止测试，在测试时按一下“复位”键，则终止测试。
在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示数值也不能用。
如果量程选的太小，则电阻窗口显示溢出标记“1”；二.安全警告事项2-1.未经培训合格人员，不能随意调节该仪器参数；2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）；2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ）2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！）2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。

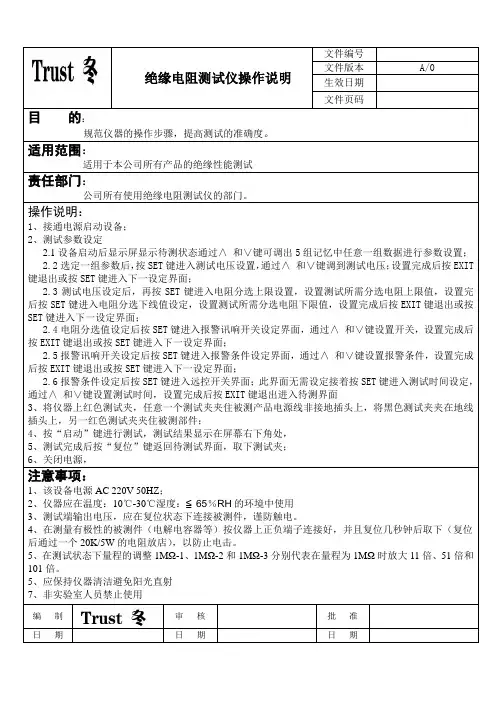

绝缘电阻测试仪操作说明
绝缘电阻测试仪操作说明文件编号文件版本A/0 生效日期文件页码目的：规范仪器的操作步骤，提高测试的准确度。
适用范围：适用于本公司所有产品的绝缘性能测试责任部门：公司所有使用绝缘电阻测试仪的部门。
操作说明：1、接通电源启动设备；2、测试参数设定2.1设备启动后显示屏显示待测状态通过∧和∨键可调出5组记忆中任意一组数据进行参数设置；2.2选定一组参数后，按SET键进入测试电压设置，通过∧和∨键调到测试电压；设置完成后按EXIT 键退出或按SET键进入下一设定界面；2.3测试电压设定后，再按SET键进入电阻分选上限设置，设置测试所需分选电阻上限值，设置完后按SET键进入电阻分选下线值设定，设置测试所需分选电阻下限值，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.4电阻分选值设定后按SET键进入报警讯响开关设定界面，通过∧和∨键设置开关，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.5报警讯响开关设定后按SET键进入报警条件设定界面，通过∧和∨键设置报警条件，设置完成后按EXIT键退出或按SET键进入下一设定界面；2.6报警条件设定后按SET键进入远控开关界面；此界面无需设定接着按SET键进入测试时间设定，通过∧和∨键设置测试时间，设置完成后按EXIT键退出进入待测界面3、将仪器上红色测试夹，任意一个测试夹夹住被测产品电源线非接地插头上，将黑色测试夹夹在地线插头上，另一红色测试夹夹住被测部件；4、按“启动”键进行测试，测试结果显示在屏幕右下角处，5、测试完成后按“复位”键返回待测试界面，取下测试夹；6、关闭电源，注意事项：1、该设备电源AC 220V 50HZ；2、仪器应在温度：10℃-30℃湿度：≦65％RH的环境中使用3、测试端输出电压，应在复位状态下连接被测件，谨防触电。
4、在测量有极性的被测件（电解电容器等）按仪器上正负端子连接好，并且复位几秒钟后取下（复位后通过一个20K/5W的电阻放店），以防止电击。

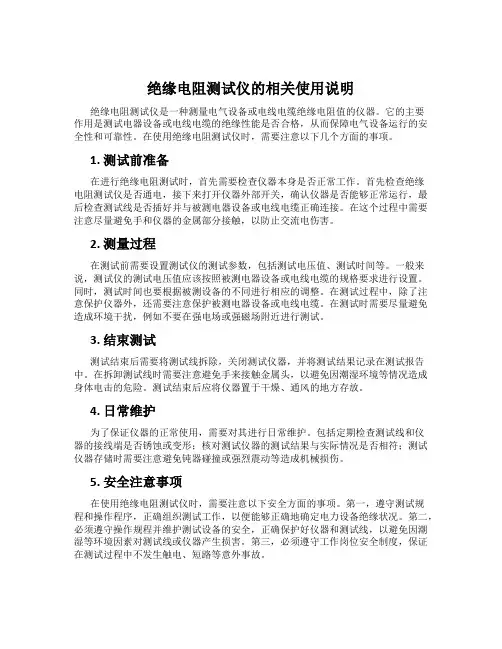

绝缘电阻测试仪的相关使用说明
绝缘电阻测试仪的相关使用说明绝缘电阻测试仪是一种测量电气设备或电线电缆绝缘电阻值的仪器。
它的主要作用是测试电器设备或电线电缆的绝缘性能是否合格，从而保障电气设备运行的安全性和可靠性。
在使用绝缘电阻测试仪时，需要注意以下几个方面的事项。
1. 测试前准备在进行绝缘电阻测试时，首先需要检查仪器本身是否正常工作。
首先检查绝缘电阻测试仪是否通电，接下来打开仪器外部开关，确认仪器是否能够正常运行，最后检查测试线是否插好并与被测电器设备或电线电缆正确连接。
在这个过程中需要注意尽量避免手和仪器的金属部分接触，以防止交流电伤害。
2. 测量过程在测试前需要设置测试仪的测试参数，包括测试电压值、测试时间等。
一般来说，测试仪的测试电压值应该按照被测电器设备或电线电缆的规格要求进行设置。
同时，测试时间也要根据被测设备的不同进行相应的调整。
在测试过程中，除了注意保护仪器外，还需要注意保护被测电器设备或电线电缆。
在测试时需要尽量避免造成环境干扰，例如不要在强电场或强磁场附近进行测试。
3. 结束测试测试结束后需要将测试线拆除，关闭测试仪器，并将测试结果记录在测试报告中。
在拆卸测试线时需要注意避免手来接触金属头，以避免因潮湿环境等情况造成身体电击的危险。
测试结束后应将仪器置于干燥、通风的地方存放。
4. 日常维护为了保证仪器的正常使用，需要对其进行日常维护。
包括定期检查测试线和仪器的接线端是否锈蚀或变形；核对测试仪器的测试结果与实际情况是否相符；测试仪器存储时需要注意避免钝器碰撞或强烈震动等造成机械损伤。
5. 安全注意事项在使用绝缘电阻测试仪时，需要注意以下安全方面的事项。
第一，遵守测试规程和操作程序，正确组织测试工作，以便能够正确地确定电力设备绝缘状况。
第二，必须遵守操作规程并维护测试设备的安全，正确保护好仪器和测试线，以避免因潮湿等环境因素对测试线或仪器产生损害。
第三，必须遵守工作岗位安全制度，保证在测试过程中不发生触电、短路等意外事故。
绝缘电阻测试仪操作使用方法
绝缘电阻测试仪操作使用方法1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
五．注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。
3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。
4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。
仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
绝缘电阻测试仪使用说明书
保护，在未启动前电器还不能正常运行。 ⑤ 选择测量量程（有 2mA 和 20mA 两档，此按键按下为 2mA ，弹起
20mA ），按下预置功能键，旋转预置调节，设置报警漏电流（大 小与量程有关）。设置好后应弹起按键处于测试状态。
（ 4）手动测试： A）将定时开关置为“关” ，按下启动钮，测试灯 亮，将电压调
节钮旋到需要的指示值。
B
）测试完毕后，按动复位钮，电压输出切断，
测试灯灭，电压调回零点，此时被测物为合
格。
C
）如果被测物品超过规定漏电流值，则仪器自
动切断输出电压，同时蜂鸣器报警，超漏指
示灯亮， 此时被测物为不合格， 按下复位键，
3、 电流调节旋钮逆时针旋至零位。 4、 测试前，选择好量程。 5、 两组测试线的夹子相互短路。 6、 手动测试 （ 1）、“定时”开关关闭。 （2）、确定 2-5 步骤无误后，按“启动”按钮， “测试”灯亮，调 节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流 值。（ ） （3）、按下“预置 / 测试”键，调节报警预置电位器，至所需电阻 值。 （ 4）、按下“复位”按钮，切断电流输出，同时调节“电流调节” 旋钮至最小。将测试线夹在被测物的测试点上。 （5）、按下“启动”旋钮， “测试”灯亮，同时调节“电流调节” 旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。当被 测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则
绝缘电阻测试仪使用说明书 一、 操作方法（ 500V ，≥ 30M Ω ）
1、 将仪器的电源插头接上 AC220V 。按下电源开关至 ON 位置，预 热 10 分钟，即可正常测试。
绝缘电阻测试仪的操作注意事项 测试仪如何操作
绝缘电阻测试仪的操作注意事项测试仪如何操作绝缘电阻测试仪是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。
兆欧表上有3个分别标有接地（N）、电路（U绝缘电阻测试仪是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。
兆欧表上有3个分别标有接地（N）、电路（U）、保护环（G）的接线柱，使用时不仅要接线正确，端钮拧紧，还要注意以下事项：一、测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。
实在操作为：将两连接线开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。
二、被测设备必需与其他电源断开，测量完毕确定要将被测设备充分放电（约需2～3分钟），以保护设备及人身安全。
三、兆欧表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避开因线与线之间绝缘不良引起误差。
四、摇测时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。
摇测电容器、电缆时，必需在摇把转动的情况下才能将接线拆开，否则反充电将会损坏兆欧表。
五、摇动手柄时，应由慢渐快，均匀加速到120r/min，并注意防止触电。
摇动过程中，当显现指针已指零时，就不能再连续摇动，以防表内线圈发热损坏。
六、为了防止被测设备表面泄漏电阻，使用兆欧表时，应将被测设备的中心层（如电缆壳芯之间的内层绝缘物）接于保护环。
七、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。
一般额定电压在500伏以下的设备，选用500伏或1000伏的兆欧表；额定电压在500伏及以上的设备，选用1000～2500伏的兆欧表。
量程范围的选用一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值，以免使读数产生较大的误差。
八、禁止在雷电天气或在邻近有带高压导体的设备处使用兆欧表测量。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
绝缘电阻测试仪使用说明
绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。
5.按下仪器上的测试按钮，开始测试。
6.等待测试结束后，读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。
7.测试完毕后，关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。
绝缘电阻测试仪器作业指导书
4、仪器进入设置测试状态，被测值低于下限值，显示“LLLL”，超过测量范围显示“EEEE”。
5、若开机不设定下限值，直接按启动键，被测物阻值10M以上，显示“EEEE”，然后按复位键，设定下 限值或按常规键，仪器才能进入正常工作状态。
6、只要测量超限，仪器自动切断试验电压，并报警提示，此时只要按复位键，即可返回等待状态。
批准
审核
承办
表格编号：
版别:
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
2/2
实施日期
设备名称 绝缘电阻测试仪 三种测试过程：
仪器型号
MS2675D
仪器编号
1、不设置测试定时值的测试过程：启动后，定时器正计数，直到按下“复位键”或被测量物超限发生报 警时，此过程适用于手控操作测试。
绝缘电阻越限信号：
当被测物在试验电压下的绝缘电阻小于设置时，仪器会发出连续短促的“嘀－嘀”声，并且“不合格” 灯亮，试验电源被切断，此时应按一次复位键，返回等待状态，重新设定参数。
前面板结构示意图：
批准
表格编号：
版别:
审核
承办
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
1/2
实施日期
设备名称 绝缘电阻测试仪 仪器型号 MS2675D 仪器编号
仪器操作步骤
一、仪器使用前准备工作
1、确认输入电源电压并可靠接通仪器，确仪器电源开关置于OFF位置，确认接地可靠。
2、确认实验平台绝缘可靠，绝缘垫整洁干净，测试线和夹具绝缘良好并可正常工作。
6、若未设置定时时间或测试启动前定时灯未亮，仪器自动手控测试，定时器启动后正计时，直到按下复 位键。
绝缘电阻测试仪的相关使用说明
绝缘电阻测试仪的相关使用说明绝缘电阻测试仪是一种经常被用来检测电力设备绝缘电阻值的专业仪器。
它可以准确地检测各种电力设备的绝缘电阻，提高设备的安全性，降低事故的发生率。
在使用绝缘电阻测试仪之前，需要先了解该设备的使用方法和注意事项。
绝缘电阻测试原理绝缘电阻测试仪采用了直流高压电源，对待测品进行恒压充电，同时测量其绝缘电阻值。
其测试原理如下：当待测品在高压直流电源的作用下充电后，表面电压将逐渐上升，直到达到一定稳定值。
此时，仪器会通过内部测试电路，测量该测试电路中电流和电压的值，并由此计算出待测品的电阻值。
绝缘电阻测试仪的使用方法绝缘电阻测试仪是一种高压设备，使用时需要注意安全。
在使用前，请仔细阅读使用说明并遵守以下安全规范：1.接地保护：仪器必须接地使用，以避免电击和漏电等安全问题。
2.高压电缆：高压电缆必须良好连接，避免脱落，以免导致安全事故。
3.人员安全：测试时人员应远离高压电缆，以免被电击或对身体造成其他损伤。
操作步骤：1.打开绝缘电阻测试仪，将电缆插入待测设备上的连接器，确保连接牢固。
2.将测试电流设置为合适的值，以保证测试能够进行。
3.按下测试按钮，开始测试。
测试时间大约为5-10分钟左右。
4.测量完成后，仪器会显示测试结果，同时也会保存测试数据。
绝缘电阻测试仪的注意事项1.测试间隔时间：针对不同类型的设备，测试时间间隔也有要求。
对于一般设备，测试时间间隔建议为一年；对于交直流变电所、发电厂、高层建筑、石油化工等场所的重要设备，测试时间间隔建议为半年。
2.测试环境温度：测试环境温度对测试结果有较大影响，一般要求测试时环境温度在5℃~35℃之间。
3.平衡电阻测试：在使用绝缘电阻测试仪进行高压测试时，需要先进行平衡电阻测试。
4.保存测试数据：测试数据应该及时保存，并按照相关规定进行归档管理。
绝缘电阻测试仪的维护保养为了保证测试的精度和可靠性，需要对绝缘电阻测试仪进行维护和保养：1.定期校准：对于高精度的测试仪器，应定期进行校准。
绝缘测试仪的使用方法
绝缘测试仪的使用方法
绝缘测试仪使用方法：
①检查仪器：
- 看看测试仪外观有没有损坏。
例如检查外壳有没有裂痕。
- 确认测试线是否完好，有没有破损、断线的地方。
像检查表笔线是否有磨损。
②选择测试电压：
- 根据测试对象选择合适的测试电压。
比如测试一般的电器绝缘，可能选500V 左右的电压。
- 查看仪器上的电压档位，确保设置正确。
像有些仪器有多个电压档位，要调到需要的那个档位。
③连接测试线：
- 将测试线的一端连接到测试仪的相应接口。
就像把红色表笔线插到正极端口。
- 把测试线另一端连接到被测物体。
例如把表笔接触电器的金属外壳和内部线路。
④进行测试：
- 按下测试按钮开始测试。
注意观察测试仪上的读数。
- 测试过程中保持稳定，不要晃动测试线。
像在测试时手不要抖动导致表笔接触不良。
⑤读取数据：
- 读取绝缘电阻的数值。
比如显示的数值是10 兆欧。
- 记录下测试数据，方便后续分析。
可以把数据写在本子上。
⑥测试后操作：
- 测试完成后先松开测试按钮。
然后再断开测试线与被测物体的连接。
- 将测试线从测试仪上取下，整理好仪器和测试线。
像把表笔线绕好放在仪器旁边。
绝缘电阻测试仪的使用方法及注意事项
绝缘电阻测试仪的使用方法及注意事项绝缘电阻测试仪是一种用来测量电气设备和电气线路的绝缘电阻的仪器。
它能够帮助用户判断电气设备和线路的绝缘状况是否良好，从而确保电气设备和线路的安全可靠运行。
本文将介绍绝缘电阻测试仪的使用方法及注意事项。
一、使用方法1. 准备工作：在使用绝缘电阻测试仪之前，首先要确保测试仪器本身的正常工作。
可以通过查看仪器的电源指示灯是否亮起来判断。
同时，还要检查测试仪器的测试线和夹具是否完好，避免因为线路或夹具的损坏而影响测试结果。
2. 连接测试仪器：将测试仪器的测试线连接到待测设备或线路的绝缘部分。
一般情况下，测试仪器的测试线有红色和黑色两根，红色接正极，黑色接负极。
3. 设置测试参数：根据待测设备或线路的额定电压，设置测试仪器的测试电压。
一般情况下，测试仪器的测试电压可以手动调节，常见的测试电压有250V、500V和1000V等。
4. 进行测试：按下测试仪器的测试按钮，测试仪器会输出测试电压并测量绝缘电阻。
测试时间一般为1分钟，可以根据需要调节。
测试仪器会显示出测试结果，一般以兆欧（MΩ）为单位。
绝缘电阻值越大，说明绝缘效果越好。
5. 结束测试：测试完毕后，及时断开测试仪器与待测设备或线路的连接。
关闭测试仪器的电源开关，将测试仪器放置在干燥通风的地方，避免受潮和损坏。
二、注意事项1. 安全第一：在进行绝缘电阻测试时，首先要确保自身和周围环境的安全。
如果测试电压较高，需要采取必要的安全措施，如佩戴绝缘手套、绝缘鞋等。
2. 避免误操作：在使用绝缘电阻测试仪时，要仔细阅读并遵守测试仪器的操作说明。
避免误操作导致测试结果不准确或者对设备和线路造成损坏。
3. 避免潮湿环境：绝缘电阻测试仪对环境的要求比较高，避免在潮湿或多尘的环境下进行测试。
潮湿环境会影响测试仪器的正常工作，甚至导致触电等危险。
4. 注意测试时间：测试时间过短可能导致测试结果不准确，测试时间过长可能对设备和线路造成损伤。
绝缘电阻测试仪操作规程、步骤和使用方法
仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。
（2）量程显示窗口：显示当前量程段。
•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。
（4）单位指示灯：显示当前电流及阻值单位。
•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。
•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。
•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。
（8）清零键：放电状态时，对仪器开路清零校正。
（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•（11）接地端：接地屏蔽端。
（12）测试“-”端：电压输出端。
（13）测试“+”端：采样输入端。
•（14）高压警示灯：提示当前“-”端有电压输出。
（15）仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。
• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。
按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。
(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键，仪器将自动保存设定参数。
(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪操作规程、步骤和使用方法
仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。
（2）量程显示窗口：显示当前量程段。
•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。
（4）单位指示灯：显示当前电流及阻值单位。
•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。
•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。
•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。
（8）清零键：放电状态时，对仪器开路清零校正。
（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•（11）接地端：接地屏蔽端。
（12）测试“-”端：电压输出端。
（13）测试“+”端：采样输入端。
•（14）高压警示灯：提示当前“-”端有电压输出。
（15）仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。
• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。
按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。
(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键，仪器将自动保存设定参数。
(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪的使用方法
绝缘电阻测试仪的使用方法
一、绝缘电阻测试仪使用前的准备
1、熟悉被测线路的工作原理：在测试时，要根据被测线路的工作原理对其进行设置，以免造成测试时的错误。
2、检查测试电路：在测试前，要进行相关的电路检查，以确保电路的完好。
3、熟悉绝缘电阻测试仪的操作规程：熟悉绝缘电阻测试仪的操作规程，以确保测量的精度。
4、熟悉绝缘电阻测试仪的连接方式：测试仪连接木尤特仪表内部，电路板上有两个双焊接端子，我们用螺丝刀将导线上的端子头焊接到双焊接端子上，以保证接触牢固。
二、绝缘电阻测试仪的使用步骤
1、按照被测线路的工作原理，将测试仪的表壳和电路板连接。
将被测线路的连接端子拆下，将导线的端子头焊接到测试仪的双焊接端子上，然后根据被测线路的工作原理，把测试仪的表壳和电路板连接。
2、连接电源：在测试之前，我们要先连接电源，以确保测量精度。
3、进行绝缘电阻测量：将测量电源开关放到“测试”位置，把测试仪的表针放到相应的表刻度位置，电流开关放到“测试”位置，开始测量被测线路的绝缘电阻值，并进行读数。
4、释放测试电路：当测量结束后，要释放测试电路。
MS2675D绝缘电阻系列测试仪器使用说明
MS2675D绝缘电阻测试仪使用说明一、概述MS2675D型绝缘电阻测试仪是MS2675系列产品中的新产品，具有操作简单，测试精度高，全数字显示，自保护功能强耐过载能力强，运行安全可靠的特点，本仪器用于家用电器、绝缘材料、仪器仪表、照明电器、电动电热器等绝缘性能的检测。
主要功能：记忆，存储，分析，测试倒计数定时，测试正计数手控定时，自动连续循环测试。
常规测试，自动换挡。
二、主要技术指标1、试验电压三档：DC:250/500V/1000(V)±5%。
2、试验电压带载：2mA。
3、电阻测量范围：1-9999（MΩ）。
4、电阻允许误差：1-9999MΩ±5%。
5、定时：1-99（s）±5%6、环境要求：相对湿度：≤ 75%RH 环境温度：0℃-40℃周围无强力电磁场干扰源：无大量灰尘和腐蚀性气体：通风良好工作。
7、输入电源电压：220V±5% 50HZ±2HZ。
8、外形尺寸：350mm×160mm×310mm。
9、重量：约5kg。
三、仪器面板结构排列MS2675D绝缘电阻测试仪面板结构排列见图（1）和图（2）:图（1）MS2675D绝缘电阻测试仪前面板示意图图（2）MS2675D绝缘电阻测试仪后面板示意图（1）电源开关（2）启动键（3）复位键（4）定时设置键（5）常规键（6）数字千位键（7）数字百位键（8）数字十位键（9）数字个位键（10）绝缘设置键（11）测试电压设置键（12）定时器显示窗口（13）绝缘电阻显示窗口（14）电压显示窗口（15）定时指示灯（16）设置指示灯（17）常规指示灯（18）测试指示灯（19）不合格指示灯（20）测试回路灯（21）测试电压输出端（22）电源插座（23）接地端四、使用方法1、接好仪器电源，打开电源开关，（12）显示“00”，（13）、（14）显示“8.8.8.8”，各指示灯全亮，之后仪器发出“滴”一声，（13）、（14）显示“2675-d”，各指示灯全灭，仪器进入等待状态，用户可根据上述信息判断（13）、（14）、指示灯及蜂鸣器是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MS2675D-III绝缘电阻测试仪使用说明书
一、概述
MS2675D-III型绝缘电阻测试仪是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而比不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
二、主要技术指标
1、试验电压三档:DC:500v/1000/2000/2500(v) 开路时电压优于±5%。
2、电阻测量范围：0.1-19999（MΩ）。
3、电阻允许误差：0.1-19999（MΩ）±5%。
4、电源使用范围、功率耗损:直流：7-9v（7节5#可充电电池组）外接交流220v 电源进行充电。
功耗：静态功耗≤160m W；最大功率≤2.5W
5、外形尺寸：220mm×200mm×105mm。
6、重量：约2kg。
三、产品介绍
1、工作原理
MS2675D-III绝缘电阻测试仪由中大规模集成电路组成。
本仪器输出功率大，短路电流值高，输出电压等级多。
工作原理为由机内电池作为电源经DC/DC变化产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
2、电路框图
3、仪器特点
本仪器外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电
流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
对于低阻值测量由于采用比列法设计故电压下落并不影响测试精度。
本仪器不需人力作功，由电池供电，量程可自动转换。
一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
本表输出短路电流可直接测量，不需要带载测量进行估算。
四、仪器面板结构排列
1、MS2675D-III绝缘电阻测试仪面板结构排列见图（2）：
2、MS2675D-III绝缘电阻测试仪面板各部分说明：
（1）绝缘电阻显示窗口
（2）电源键
（3）启动灯
（4）启动键
（5） 500v电压指示灯
（6） 500v电压键
（7） 1000v电压指示灯
（8） 1000v电压键
（9） 2000v电压键
（10）2000v电压指示灯
（11）2500v电压键
（12）2500v电压指示灯
（13）充电插座
（14）测试电压输出端
五、操作方法
1、测量步骤
开启电源开关“ON”，选择所需电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，关闭整机电源时按一下电源“OFF”
2、接线端子符号含义
测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄露所引起的误差。
测量电气产品的元件之间绝缘电阻时“L”和“E”端接在任意组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
六、维护保养及注意事项
七、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要
防尘、防潮、防震、防酸碱及腐蚀气体。
八、被测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身
设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测
量操作时人体各部分不可触及。
九、本仪表配有可充电电池组。
当机内可充电池组电压低于7.2v时，表头左
上角显示欠压符号“”。
提示要及时对机内电池组充电8至14小时
左右，仪表长期不用时，应定期对可充电池组进行充电维护。
七、随机附件
1、测试线叁根
2、充电线壹根
3、说明书壹份
4、合格证壹份
5、保修卡壹份。
