水泵选型计算书一、设计工况已知太原某建筑面积A为3.3万m²,楼高24层,每层3米,5层以上为高区,以下为低区,供暖面积各为1.25万m²,预留0.8万m²供暖住宅。

现设20台GG-399型96kW锅炉。

二、设计参数2.1气象资料(太原)采暖室外计算温度-12℃采暖室外平均温度-2.7℃采暖期天数135天室外平均风速3m/s2.2室内设计参数采暖室内计算温度18℃2.3采暖设计热负荷指标2.3.1采暖设计负荷指标qs(W/m²) 46.37 在采暖室外计算温度条件下,为保持室内计算温度,单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量。

2.3.2耗热量指标qh(W/m²) 32三、循环水泵选型: 3.1系统开闭式扬程公式开式水系统 Hp=hf+hd+hm+hs 式中hf 、hd ——水系统总的沿程阻力和局部阻力损失,Pa ; hm ——设备阻力损失,Pa ;hs ——开式水系统的静水压力,Pa 。

静水压力应该是水泵停止状态下,冷却塔静止液面到水泵或设备末端得高差;hd/ hf 值,小型住宅建筑在1~1.5之间;大型高层建筑在0.5~1之间。

注:闭式水系统没有hs 一项。

3.2 一次循环泵选型3.2.1一次循环水泵的流量Q :方法一:)(12T T C FRG -=式中 G ——循环水泵的质量流量,kg/h ; R ——热损失系数,一般取1.05;F ——采暖系统所需热量,也就是热水锅炉或热交换器产生的热量,kcal/h ;T2、T1——热水锅炉供回水温度,℃; C ——水的比热,kcal/(kg*℃)。

由上式得,hkg G /44.115597)7590(11.860962005.1=-⨯⨯⨯⨯=查的75℃水的比重γ为974.83kg/m ³,则h m h m G Q /58.118/83.97444.115597/33=÷==γ该值即为20台GG-399型热水锅炉与分水器之间所需循环泵的流量值。

地暖循环水泵选型方法和实例计算

地暖循环水泵选型方法和实例计算

地暖循环水泵选型方法和实例计算全文共四篇示例,供读者参考第一篇示例:地暖系统是采用地板辐射取暖方式的一种供暖系统,其主要原理是通过地下循环水泵将热水输送至地板下,通过地板辐射传热的方式来达到室内取暖的目的。

地暖系统的循环水泵在地暖系统中起着非常重要的作用,是地暖系统中的关键设备之一。

正确选择地暖循环水泵是地暖系统运行稳定、高效运转的关键之一。

一、地暖循环水泵选型方法:地暖循环水泵的选型是一个相对复杂的过程,需要综合考虑地暖系统的设计参数以及运行条件。

一般而言,地暖循环水泵的选型主要考虑以下几个方面:1. 流量:根据地暖系统的设计参数和实际工程情况确定地暖循环水泵的流量需求。

流量大小直接决定了地暖系统供暖效果的好坏。

2. 扬程:扬程是地暖循环水泵克服管路水头、冷凝器压力以及阻力等所需的压力。

通过计算地暖系统的总扬程,来确定地暖循环水泵的扬程要求。

3. 功率:选用地暖循环水泵时,需要考虑其额定功率和效率。

一般情况下,功率和效率越高的地暖循环水泵,越能满足地暖系统的供暖需求。

4. 噪音:地暖循环水泵的噪音也是一个重要的考虑因素。

选用地暖循环水泵时,需要注意其噪音水平,以免影响到室内的居住环境。

5. 价格:地暖循环水泵的价格也是一个需要考虑的因素,一般而言,价格和品质成正比关系,需要根据实际情况综合考虑。

二、实例计算:假设某地暖系统的设计参数如下:1. 循环水泵流量需求:10m³/h2. 总扬程:25m3. 设备功率:1.1kW4. 工作效率:75%5. 噪音水平:45dB根据以上设计参数,需要选用一个适合的地暖循环水泵。

首先根据循环水泵的流量需求来选择合适的型号,流量需求为10m³/h,则可选择一款流量范围在10m³/h左右的地暖循环水泵。

其次根据总扬程来选择地暖循环水泵扬程的要求,总扬程为25m,则需要选用一个扬程范围在25m左右的地暖循环水泵。

再者根据设备功率和工作效率来选择地暖循环水泵的功率要求,设备功率为1.1kW,效率为75%,则选择一个额定功率为1.1kW,效率为75%的地暖循环水泵。

循环水泵选择

循环水泵选择

1 循环水泵流量的确定
对只有单一供暖热负荷,或采用集中质调
节的具有多种热负荷的并联闭式热水供热系 统,网路的总最大设计流量,亦即网路循环 水泵的流量,可按下式计算:
G
K1
3.6
ct1
Q
t2
1
03
G0
• 上式中:
• K1 -考虑热网热损失的系数,取1.05~1.10;
• Q -供热系统总热负荷,W;
• G=(1.05~1.15)·0.86·Q/ △ t • H=(1.05~1.15)·h • 式中: • G—— 循环水泵流量,m /h; • H— — 循环水泵扬程,mH O; • p— — 循环系统热负荷,kW; • h—— 循环系统阻力损失,mH O,由4部分构成,包括换
热站内部阻力损失h。,管网阻力损失h ,用户资用压力 , 及裕量h (一般取3~5 m); • △t—— 供热系统供回水温差。
本讲主要内容
• 循环水泵的选择(流量、扬程)
一 循环水泵的选择
• 热网循环泵是供热系统输送热量的关键设 • 备。热网循环泵选型是否合理,对整个供
热系统的经济合理运行起着很重要的作用。 选择循环泵时应着重考虑以下几方面的因 素:
循环水泵的输送能力
• 循环水泵主要根据循环水泵的流量G和扬程 进行选择,其 值一般按如下公式 进行计算:
K -裕量系数,取1.05~1.10。
• 在热水网路水压图上,可清楚地表示 出循环水泵的扬程和上述各部分的压 力损失值。
• 注意:循环水泵是在闭合环路中工作 的,它所需要的扬程,仅取决于闭合 环路中的总压损失,而与建筑物高度 和地形无关。
二 热水网路水力计算的方法
热水网路水力计算的方法及步骤如下:

地暖循环泵流量与扬程计算

地暖循环泵流量与扬程计算

地暖循环泵流量与扬程计算
地暖循环泵的流量与扬程计算涉及多个因素,下面介绍一种基本的计算方法。

1.循环泵的流量计算:
•循环泵用于为热水循环提供动力,通过循环水运载热量,因此先计算出整个系统的热负荷Q。

Q=A×q,其中Q是总热负荷(KW),A是采暖面积(㎡),q是单位面积热负荷(kw/㎡)。

•已知热负荷,再计算得出循环水流量,即为所需的循环泵流量G。

G=Q×0.86/△T,其中G是循环水流量(m3/h),Q是总负荷(KW),△T是供回水温差(△)。

在地暖系统中,供回水温差通常取10△。

•计算得出的流量,再乘以安全裕量,即为水泵的最终流量G0。

1.扬程计算:
•扬程是指水泵能够提升水的高度,一般用地暖系统最高点与水泵中心线的高度差加上一定的余量来计算。

•具体公式为:H = H1 + H2 + H3 + H4。

其中H是扬程(m),H1是地暖系统最高点与水泵中心线的高度差(m),H2是管道沿程阻力损失(m),H3是管道局部阻力损失(m),H4是安全余量(m)。

•管道沿程阻力损失和管道局部阻力损失可以通过查表或经验公式计算得出。

请注意,以上计算仅供参考,实际工程中可能还需要考虑更多因素,如水泵效率、管道材质、管道布局等。

因此,在进行地暖循环泵流量与扬程计算时,建议咨询专业工程师或相关机构以获得准确的结果。

采暖水泵选型(范文)

采暖水泵选型(范文)

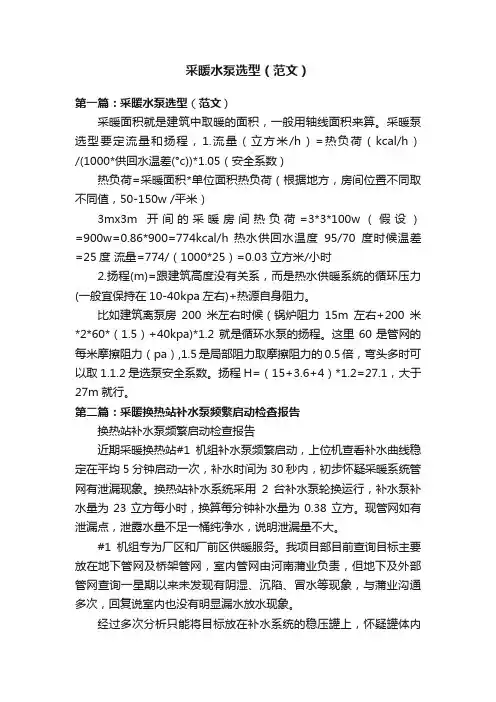

采暖水泵选型(范文)第一篇:采暖水泵选型(范文)采暖面积就是建筑中取暖的面积,一般用轴线面积来算。

采暖泵选型要定流量和扬程,1.流量(立方米/h)=热负荷(kcal/h)/(1000*供回水温差(°c))*1.05(安全系数)热负荷=采暖面积*单位面积热负荷(根据地方,房间位置不同取不同值,50-150w /平米)3mx3m开间的采暖房间热负荷=3*3*100w(假设)=900w=0.86*900=774kcal/h 热水供回水温度95/70度时候温差=25度流量=774/(1000*25)=0.03立方米/小时2.扬程(m)=跟建筑高度没有关系,而是热水供暖系统的循环压力(一般宜保持在10-40kpa左右)+热源自身阻力。

比如建筑离泵房200米左右时候(锅炉阻力15m左右+200米*2*60*(1.5)+40kpa)*1.2 就是循环水泵的扬程。

这里60是管网的每米摩擦阻力(pa),1.5是局部阻力取摩擦阻力的0.5倍,弯头多时可以取1.1.2是选泵安全系数。

扬程H=(15+3.6+4)*1.2=27.1,大于27m就行。

第二篇:采暖换热站补水泵频繁启动检查报告换热站补水泵频繁启动检查报告近期采暖换热站#1机组补水泵频繁启动,上位机查看补水曲线稳定在平均5分钟启动一次,补水时间为30秒内,初步怀疑采暖系统管网有泄漏现象。

换热站补水系统采用2台补水泵轮换运行,补水泵补水量为23立方每小时,换算每分钟补水量为0.38立方。

现管网如有泄漏点,泄露水量不足一桶纯净水,说明泄漏量不大。

#1机组专为厂区和厂前区供暖服务。

我项目部目前查询目标主要放在地下管网及桥架管网,室内管网由河南蒲业负责,但地下及外部管网查询一星期以来未发现有阴湿、沉陷、冒水等现象,与蒲业沟通多次,回复说室内也没有明显漏水放水现象。

经过多次分析只能将目标放在补水系统的稳压罐上,怀疑罐体内部衬膜破损造成,需拆开进入检查,但现在情况不具备停运条件,且如果确定是罐体内膜破裂,也不能再最短时间内修复,给采暖安全带来较大隐患。

采暖循环泵计算

采暖循环泵计算

采暖循环泵计算摘要:一、循环泵的作用- 循环泵在采暖系统中的重要性- 循环泵的工作原理二、循环泵的选型- 循环泵的流量和扬程计算- 循环泵的选型注意事项- 循环泵的品牌和型号推荐三、循环泵的安装与使用- 循环泵的安装步骤- 循环泵的使用和维护方法- 循环泵常见故障及处理方法四、循环泵的节能与环保- 循环泵的节能措施- 循环泵的环保要求- 循环泵在绿色建筑中的作用正文:一、循环泵的作用循环泵在采暖系统中具有至关重要的作用。

它能够将热水从锅炉输送到各个采暖设备,保证采暖系统的正常运行。

同时,循环泵还可以提高热水循环的速度,增加热水的散热面积,提高整个采暖系统的热效率。

循环泵的工作原理主要是通过叶轮或螺旋的旋转来产生压力,使热水在系统中循环流动。

根据循环泵的结构和功能特点,可以将其分为立式循环泵、卧式循环泵和管道循环泵等不同类型。

二、循环泵的选型在选择循环泵时,需要根据采暖系统的具体需求进行流量和扬程的计算。

流量是指循环泵在单位时间内输送的热水量,通常由采暖设备的热负荷决定;扬程是指循环泵能够提升水的高度,它与采暖系统的水压和管道长度等因素有关。

在选型过程中,还需要注意循环泵的品牌和型号。

市场上有很多知名的循环泵品牌,如格兰富、安泵等,它们的产品质量和性能都相对较好。

此外,还需要根据采暖系统的实际情况选择合适的循环泵类型,例如立式循环泵适用于小型采暖系统,而卧式循环泵适用于大型采暖系统。

三、循环泵的安装与使用循环泵的安装步骤主要包括:首先,选择合适的安装位置,一般应安装在便于操作和维护的地方;其次,将循环泵与进出口管道连接,注意密封性;最后,接通电源,进行试运行。

在使用循环泵时,还需要注意日常维护和清洁,定期检查泵体、叶轮等部件的磨损情况,并及时更换磨损严重的部件。

此外,要定期清理循环泵内部的杂质和沉积物,以保证泵的正常运行。

循环泵在使用过程中可能会出现故障,例如不出水、流量不足等。

针对这些故障,可以进行排查和处理,如检查电源是否正常、进出口管道是否堵塞等。

地暖循环水泵选型方法和实例计算

地暖循环水泵选型方法和实例计算

地暖循环水泵选型方法和实例计算地暖循环水泵是地暖系统中的核心设备,负责将水循环送至地暖管路,通过热交换将热量传递至室内。

选对合适的地暖循环水泵对地暖系统的性能和运行效果至关重要。

下面将介绍地暖循环水泵的选型方法,并结合实例进行计算。

1.地暖系统的总热负荷计算:根据地暖系统的设计面积、室内温度、地暖管路长度等因素,计算出地暖系统需要的总热负荷。

2.地暖管路的阻力计算:根据地暖管路的长度、直径、材质等参数,计算出地暖管路的阻力,并确定地暖系统的最大供水压力。

3.地暖循环水泵的性能参数:根据地暖系统的总热负荷和管路阻力,确定地暖循环水泵的流量和扬程要求。

一般来说,地暖循环水泵的流量应略大于地暖系统的总热负荷,加上一定的余量;扬程则应大于地暖管路的最大阻力。

4.地暖循环水泵的选择:根据地暖循环水泵的性能参数,选择合适的水泵型号。

一般来说,地暖循环水泵应具备较高的效率、低噪声、长寿命等特点。

下面结合一个实例进行地暖循环水泵的选型计算:假设一个地暖系统的设计面积为200平方米,室内温度为20℃,管路总长度为200米,管径为20mm,地暖系统的设计供水温度为40℃,回水温度为35℃。

根据地暖系统的设计参数,可以进行以下计算:1.地暖系统的总热负荷计算:2.地暖管路的阻力计算:地暖管路的阻力=管路长度×管路阻力系数=200米×0.1Pa/米=20Pa。

3.地暖循环水泵的性能参数:4.地暖循环水泵的选择:根据地暖循环水泵的性能参数,选择流量略大于1.05m³/h,扬程略大于31.5Pa的水泵型号。

需要注意的是,在实际选型过程中,还应考虑地暖循环水泵的品牌、效率、噪声、可靠性等因素,并与地暖系统的其他设备进行匹配,以确保地暖系统的正常运行。

总之,地暖循环水泵的选型方法主要包括总热负荷计算、管路阻力计算、水泵性能参数计算和水泵选择。

通过合理计算和选择,可以确保地暖系统的性能和运行效果。

热网循环水泵及补水泵的选择

热网循环水泵及补水泵的选择

第一节热网循环水泵及补水泵的选择一、热网循环水量及循环水泵的选择计算
循环水泵选择
二、热网补给水量及补给水泵的选择
根据GB50041―92规定,补水泵的流量应根据热水供暖系统的正常补给水量和事故补给水量确定,并已为正常补给水量的4―5倍。

《实用供热、空调设计手册》中指出:热网泄漏量,对热水系统可按系统循环水量的3%―5%计算。

因此,本设计中去补给水泵的流量为循环水量的3%(即补给率k=0.03)。

由于水泵本身还需要考虑一定的流量富裕度,因此须要再乘以系数1.1。

表3-2
补给水泵选择
(范文素材和资料部分来自网络,供参考。

可复制、编制,期待你的好评与关注)。
