循环泵流量扬程功率燃气计算示例

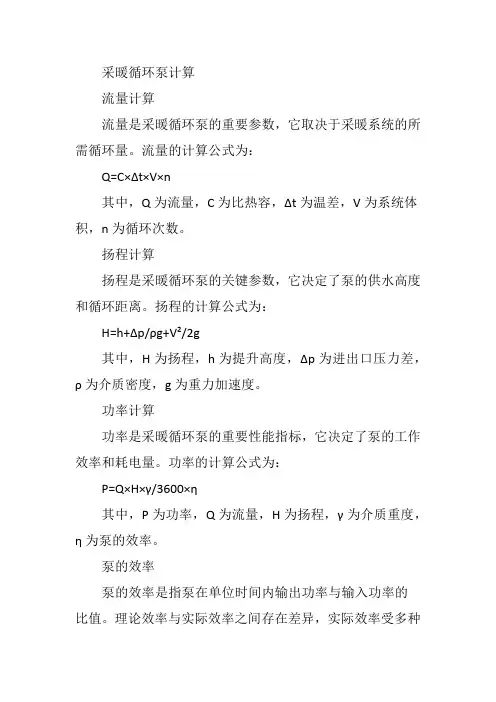

采暖循环泵计算
采暖循环泵计算流量计算流量是采暖循环泵的重要参数，它取决于采暖系统的所需循环量。
流量的计算公式为：Q=C×Δt×V×n其中，Q为流量，C为比热容，Δt为温差，V为系统体积，n为循环次数。
扬程计算扬程是采暖循环泵的关键参数，它决定了泵的供水高度和循环距离。
扬程的计算公式为：H=h+Δp/ρg+V²/2g其中，H为扬程，h为提升高度，Δp为进出口压力差，ρ为介质密度，g为重力加速度。
功率计算功率是采暖循环泵的重要性能指标，它决定了泵的工作效率和耗电量。
功率的计算公式为：P=Q×H×γ/3600×η其中，P为功率，Q为流量，H为扬程，γ为介质重度，η为泵的效率。
泵的效率泵的效率是指泵在单位时间内输出功率与输入功率的比值。
理论效率与实际效率之间存在差异，实际效率受多种因素影响，如泵的类型、制造精度、维护情况等。
进出口压力进出口压力是采暖循环泵的重要参数，其计算公式为：Δp=ρg×H其中，Δp为进出口压力差，ρ为介质密度，g为重力加速度，H为扬程。
进出口压力的影响因素包括泵的性能、管道阻力、高度差等。
泵的汽蚀余量泵的汽蚀余量是指泵在一定进口压力下不发生汽蚀时的最小有效汽蚀余量。
必需汽蚀余量是指泵不发生汽蚀所需的最小汽蚀余量，安全汽蚀余量则是指泵在运行中不发生汽蚀的安全裕量。
汽蚀余量的计算公式为：NPSHr=0.553√[8ρ³/(γZr)]-NPSHa+NPSHs-P1/ρg+Δh²/(2g)+ΔhZ/(ρg)+(P2-P1)/(ρg)NPSHa-P1/ρg+ΔhZ/(ρg)P2-P1)/(ρg)P2/(ρg)-(Zr-1)Δh/(ρg)-[(Zr-1)²/(2Zr)]Δh²/(2g)-(Zr-1³)/(2Zr²)Δh³/(ρ²g³)-(Zr-1º³)/(6Zr³)Δh³/(ρ²g³)-(Zr¹²-3Zr¹º+2Zrº²)/(6Zr¹¹)Δh³/(ρ²g³)Kc pc y T WIn KW'' f Δha'''''0(d高高0'''K p:ρ\double a Y .大力五大切换需要符号方程式的高'''其中P1和P2分别为泵的进口和出口压力；Δh为泵的净扬程；Zr为相对扬程；ρ为介质密度；γ为重度；g为重力加速度；Kc为流体力学中的柯西中线数；pc为汽蚀系数；KW为单位重量液体在泵人口处所具有的能量；f为流体在泵人口处的速度头。
01 空调、采暖循环水泵的扬程流量及补水、定压等相关计算
3、补水泵流量J4、补水泵扬程补水泵扬程应保证补水压力比系统补水点压力高30～5G L （m³/h）122.58最远楼层接入口到主机的局部损失（Pa）冷水机组蒸发器水压降（Pa）1680060000(通过环路局部阻力计算)(查主机参数)1.716.12最远楼层接入口到主机的局部损失（Pa）高差（m）冷水机组蒸发器水压降（Pa）57000700005.8210.007.14空调水系统循环水泵的设计(1)两管制空调水系统，宜分别设置冷水和热水循(2) 如果冷水循环泵要兼作热水循环泵使用时，使水泵运行的台数和单台水泵的流量、扬程与系(3) 复式泵系统中的一次泵，宜与冷水机组的台一般不设备用泵。
(4) 复式泵系统中二次泵的台数，应按系统的分每个分区的水泵数量不宜少于两台。
(5) 热水循环泵的台数不应少于两台，应考虑设(6) 选择配置水泵时，不仅应分析和考虑在部分特别是非24h 连续使用的空调系统，如办公楼、少流量、降低扬程的可能性。
(7) 根据减振要求宜在水泵下配置减振器。
(8) 应用在高层建筑中的循环水泵，必须考虑泵泵的承压要求。
(9) 冷水系统的循环水泵，宜选择低比转数的单G>500m3 /h 时，宜选用双吸泵。
(10) 在水泵的进出水管接口处，应安装减振接头(11)在水泵出水管的止回阀与出口阀之间宜连接(12) 水泵进水和出水管上的阀门，宜采用截止阀(13) 在循环水泵的进、出水管之间，应设置带止积，应大于或等于母管截面积的1/2; 止回阀的流泵的进水管段上，应设置安全阀，并宜将超压泄10%44.49冷冻水循环水泵L =K*Q/(1.163*△t)（m）20%备注压力余量（Pa）50000 5.10流量（m³/h） 4.1G R （m³/h）39.72H L (kPa)H J (kPa)90.7060.00扬程（m）7.05空调热水循环水泵系统单位水容量估算值如右表6.9.1R =K*Q/(1.163*△t)m）调热水阻力估算公式：G L ）^²×HL +H J30～50kPa计算扬程7.8扬程（m）《全国民用建筑工程设计技术措》，P98的设计与配置，应遵循以F原则:空调水系统，宜分别设置冷水和热水循环泵。

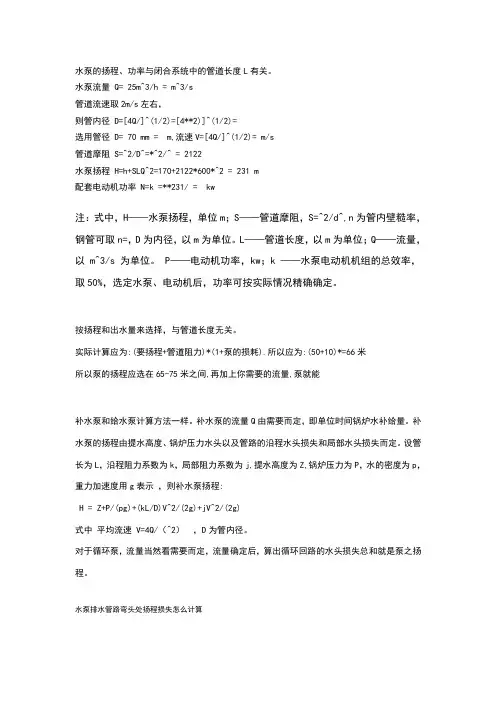

水泵流量与压力_扬程
水泵的扬程、功率与闭合系统中的管道长度L有关。
水泵流量 Q= 25m^3/h = m^3/s管道流速取2m/s左右，则管内径 D=[4Q/]^(1/2)=[4**2)]^(1/2)=选用管径 D= 70 mm = m,流速V=[4Q/]^(1/2)= m/s管道摩阻 S=^2/D^=*^2/^ = 2122水泵扬程 H=h+SLQ^2=170+2122*600*^2 = 231 m配套电动机功率 N=k =**231/ = kw注：式中，H——水泵扬程，单位m；S——管道摩阻，S=^2/d^,n为管内壁糙率，钢管可取n=，D为内径，以m为单位。
L——管道长度，以m为单位；Q——流量，以 m^3/s为单位。
P——电动机功率，kw；k ——水泵电动机机组的总效率，取50%，选定水泵、电动机后，功率可按实际情况精确确定。
按扬程和出水量来选择，与管道长度无关。
实际计算应为:(要扬程+管道阻力)*(1+泵的损耗).所以应为:(50+10)*=66米所以泵的扬程应选在65-75米之间,再加上你需要的流量,泵就能补水泵和给水泵计算方法一样。
补水泵的流量Q由需要而定，即单位时间锅炉水补给量。
补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失和局部水头损失而定。
设管长为L，沿程阻力系数为k，局部阻力系数为j,提水高度为Z,锅炉压力为P，水的密度为p，重力加速度用g表示，则补水泵扬程:H = Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中平均流速 V=4Q/（^2），D为管内径。
对于循环泵，流量当然看需要而定，流量确定后，算出循环回路的水头损失总和就是泵之扬程。
水泵排水管路弯头处扬程损失怎么计算如果所用弯头的内径和弯头中心的曲率半径是1:1的,则每个弯头的阻力系数是(光滑内壁为。
损失压力H=阻力系数*该弯头后流速的平方/g的2倍。
总的压力损失等于弯头个数的倍数。
若流速为2米/秒的话,45个弯头的总压力损失为米水柱.流量和扬程的关系是泵自身特性，没有公式。
地暖循环泵流量与扬程计算
地暖循环泵流量与扬程计算
地暖循环泵的流量与扬程计算涉及多个因素，下面介绍一种基本的计算方法。
1.循环泵的流量计算：
•循环泵用于为热水循环提供动力，通过循环水运载热量，因此先计算出整个系统的热负荷Q。
Q=A×q，其中Q是总热负荷（KW），A是采暖面积（㎡），q是单位面积热负荷（kw/㎡）。
•已知热负荷，再计算得出循环水流量，即为所需的循环泵流量G。
G=Q×0.86/△T，其中G是循环水流量（m3/h），Q是总负荷（KW），△T是供回水温差（△）。
在地暖系统中，供回水温差通常取10△。
•计算得出的流量，再乘以安全裕量，即为水泵的最终流量G0。
1.扬程计算：
•扬程是指水泵能够提升水的高度，一般用地暖系统最高点与水泵中心线的高度差加上一定的余量来计算。
•具体公式为：H = H1 + H2 + H3 + H4。
其中H是扬程（m），H1是地暖系统最高点与水泵中心线的高度差（m），H2是管道沿程阻力损失（m），H3是管道局部阻力损失（m），H4是安全余量（m）。
•管道沿程阻力损失和管道局部阻力损失可以通过查表或经验公式计算得出。
请注意，以上计算仅供参考，实际工程中可能还需要考虑更多因素，如水泵效率、管道材质、管道布局等。
因此，在进行地暖循环泵流量与扬程计算时，建议咨询专业工程师或相关机构以获得准确的结果。
采暖循环泵流量扬程计算
（转）循环泵的流量和扬程计算2011-12-07 16:25事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
原始资料1.供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2.锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3.煤发热量为23027KJ/kg（5500kcal/kg）。
4.煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2•年。
5.气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6.锅炉运行平均效率按70%计算。
7.散热器以四柱为主，散热器相对面积取1.5。
8.系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
循环泵的流量和扬程计算
事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
关键词：调节阀节能采暖系统原始资料1. 供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2. 锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3. 煤发热量为23027KJ/kg（5500kcal/kg）。
4. 煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2•年。
5. 气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6. 锅炉运行平均效率按70%计算。
7. 散热器以四柱为主，散热器相对面积取1.5。
8. 系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
水泵扬程功率流量2个基本计算公式
水泵扬程功率流量2个基本计算公式
水泵扬程功率流量2个基本计算公式：
水泵简单粗略估算N=Q*H/367；
推理公式：N=Q(m3/h)*H(m)*9.8/3600/η/(1-n);
N，输出轴功率，单位是千瓦（kW）,水泵功率P=轴功率*K安全系数（K通常取1.1-1.2）;
Q，流量，单位是立方米每小时（m3/h）;
H，扬程，单位是米(m);
9.8，重力加速度;
3600,每小时3600秒;
η是水泵的效率，一般流量大的取大值，流量小的取小值,（效率η经验值0.6-0.85，各品牌效率均不同）
n,扬程损失10米长管道损失10%；
另:水泵物理基本知识算法:
1、W设定时间总功=P功率*t,t设定时间;
2、水泵W有效功=η*W总功,效率η经验值0.6-0.85;
3、水泵W轴有效功=W有效功/K,安全系数K取1.1-1.2;
4、h有效扬程=1-n，n扬程损失10米长管道n扬程损失10%，20米损失16%（估算基准）；
3、G=水泵W轴有效功/h,求所抽水的重力,h扬程;
4、m=G/g,求抽水的质量,g重力加速度;
5、V=m/ρ,求抽水的体积,ρ水的比重;
大家若需要设计下面变量，还需重新计算; 管道口径；
水位管道出水口径；
水位管道高低落差；
管道接头拐弯角度；
水泵转速；
水泵叶轮直径；
水泵叶片出口角；
水泵叶片数；
水泵泵体尺寸；
水泵吸人口真空度大小；
水泵排出口的压力；
排出水流量。
采暖循环泵流量扬程计算
（转）循环泵的流量和扬程计算2011-12-07 16:25事例见最后1、先计算出建筑的热负荷? ?然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8200元/原始资料1.?2.?吨锅炉3.?4.?年。
5.?-0.9℃。
6.?7.?8.?系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——?建筑物的供暖设计热负荷，kW；F ——?建筑物的建筑面积，㎡；qf ——?建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，建筑面积1.1?我们知道1.1.1?冷风渗透耗热量Q′2的计算根据附录1-6，沧州市的冷风朝向修正系数：南向n = 0.15。
按表1-7，在冬季室外平均风速vpj = 2.8 m/s下，双层木窗冷风渗透量L = 3.58 m3/m·h。
窗墙面积比按三比七，若采用尺寸（宽×高）为1.5×2.0，带上亮的三扇两开窗，应有窗户11个。
而每个窗户可开启部分的缝隙总长为13米。
那么南向的窗户缝隙总长度为11×13 = 143 m。
V = L×l×n = 2.2×143×0.15 = 42.04 m3100℃时的值：958.38Kg /m3；D ——?管径，m。
2.3?沿程阻力的计算《节能技术》中给出的计算公式为：R = H×L其中：RHL2.4?R = H×L其中：RHLα对比2.2R管段2.5?用户阻力的确定按照指导老师给出的经验值（采暖面积为4000㎡的用户压头取2m水柱，2000㎡的取1m），结合实际情况稍做扩展，用户压力按以下原则选取：采暖面积/㎡用户压头/ Pa2500<F≤3000125003000<F≤3500150003500<F≤4000175002000022500采暖面积用户压头F≤50025002500500075002000<F≤250010000个别采暖面积大于5000㎡的，其用户压头按以上表格类推。
循环泵的流量和扬程计算
循环泵的流量和扬程计算事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
关键词：调节阀节能采暖系统原始资料1. 供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2. 锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3. 煤发热量为23027KJ/kg（5500kcal/kg）。
4. 煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2?年。
5. 气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6. 锅炉运行平均效率按70%计算。
7. 散热器以四柱为主，散热器相对面积取1.5。
8. 系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
采暖循环泵流量扬程计算
ﻫ1.1．４ 各用户的计算流量
流量计算公式：ﻫGＬ ＝ 0.８6×∑Ｑ /(tｇ-ｔh) Kｇ ／h
其中：ＧＬ —— 流量,Kg /ｈ；ﻫ∑Q —— 热负荷,W;ﻫtｇ、th —— 供回水温度,℃。ﻫ说明：在选择概算热指标时已经考虑室外管网热损失及漏损，故在此不再考虑此系数
ﻫ2.2 比摩阻的计算
《节能技术》中给出了计算公式为:ﻫＲ = ０.００6８8×0.0００50.25×G2 /(U1×D０.25）
其中:Ｒ —— 比摩阻,Ｐａ/m；
Ｇ —— 流量,Ｋg /h;ﻫ U1 —— 水的密度。近似取1０0℃时的值：958．３8Kg/m3;ﻫ D —— 管径,ｍ。
2.３ 沿程阻力的计算
《节能技术》中给出的计算公式为：
Ｒ = H×Lﻫ其中：R —— 沿程阻力，Ｐa;ﻫ H —— 比摩阻，Pa/m;ﻫ L —— 管段长度,m。
根据附录1-6,沧州市的冷风朝向修正系数:南向n = 0.15。ﻫ
按表1-7,在冬季室外平均风速vｐj =2.8 m/ｓ下,双层木窗冷风渗透量L =３.5８ m³／ｍ·h。窗墙面积比按三比七,若采用尺寸(宽×高)为１.5×2．0,Байду номын сангаас上亮的三扇两开窗,应有窗户11个。而每个窗户可开启部分的缝隙总长为1３米。那么南向的窗户缝隙总长度为1１×１3 =１43 m。
面积热指标法估算热负荷的公式如下:ﻫＱnˊ= ｑｆ × Ｆ / 1000 kW ﻫ其中：Qnˊ—— 建筑物的供暖设计热负荷,kW；
Ｆ —— 建筑物的建筑面积，㎡;ﻫ qf —— 建筑物供暖面积热指标,W/㎡；它表示每１㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
采暖循环泵流量扬程计算
.（转）循环泵的流量和扬程计算2011-12-07 16:25事例见最后1、先计算出建筑的热负荷然后0.86*Q/(Tg-Th)=G这是流量2、我设计的题目是沧州市某生活管理处采暖系统的节能改造工程。
这个集中供热系统的采暖面积是33.8万平方米。
通过计算可知，该系统每年至少可节煤5000吨。
换句话说，30%多的能量被浪费了。
如果我的设计被采纳，这个管理处每年可以节约大约一百万元的经费（如果煤价是200元/吨）。
而我所做的仅仅是装调节阀，平衡并联管路阻力；安装温度计，压力表，对采暖系统进行监控；换掉了过大的循环水泵和补给水泵；编制了锅炉运行参数表。
原始资料1.供热系统平面图，包括管道走向、管径、建筑物用途、层高、面积等。
2.锅炉容量、台数、循环水泵型号及台数等。
本系统原有15吨锅炉三台，启用两台；10吨锅炉三台，启用一台；配有12SH-9A型160KW循环水泵三台，启用两台。
3.煤发热量为23027KJ/kg（5500kcal/kg）。
4.煤耗量及耗煤指标，由各系统资料给出。
采暖面积：33.8万m2；单位面积煤耗量：39.54kg/m2•年。
5.气象条件：沧州地区的室外供热计算温度是-9℃，供热天数122天，采暖起的平均温度-0.9℃。
6.锅炉运行平均效率按70%计算。
7.散热器以四柱为主，散热器相对面积取1.5。
8.系统要求采用自动补水定压。
设计内容1.热负荷的校核计算《节能技术》设计属集中供热系统的校核与改造。
鉴于设计任务书所提供的原始资料有限，拟采用面积热指标法进行热负荷的概算。
面积热指标法估算热负荷的公式如下：Qnˊ= qf × F / 1000 kW其中：Qnˊ——建筑物的供暖设计热负荷，kW；F ——建筑物的建筑面积，㎡；qf ——建筑物供暖面积热指标，W/㎡；它表示每1㎡建筑面积的供暖设计热负荷。
因此，为求得建筑物的供暖设计热负荷Qnˊ，需分别先求出建筑物供暖面积热指标qf 和建筑物的建筑面积F。
循环水泵扬程流量的精确计算及估算
循环泵的流量和扬程计算
循环泵的流量和扬程计算一、循环泵的流量计算1.通过自然循环的流量计算当循环水泵泵送的液体是通过自然循环的方式来实现的时候，可以通过以下公式来计算循环泵的流量：Q=λ×A×H×r其中，Q为循环泵的流量（单位：m³/h），λ为流量补偿系数（一般取1-1.2），A为管道截面积（单位：m²），H为管道高差或水头（单位：m），r为一次回路的循环次数（一般取2-3次）。
例如，假设循环泵所在的管道截面积为1.5m²，管道高差为10m，循环次数为2次，取流量补偿系数为1.1，代入公式可得：Q=1.1×1.5×10×2=33m³/h则循环泵的流量为33m³/h。
2.通过设计条件的流量计算当循环水泵泵送的液体是通过设计条件来实现的时候，需要根据系统的设计参数来计算循环泵的流量。
其中，主要需要考虑的设计参数有循环水量、水温变化、水压变化等。
以循环水量为例，假设循环系统的设计循环水量为500m³/h，取流量补偿系数为1.1，则循环泵的流量为：Q=500×1.1=550m³/h则循环泵的流量为550m³/h。
二、循环泵的扬程计算循环泵的扬程是指泵单位重力能量提升的高度，通常使用扬程单位为m、bar、psi等。
循环泵的扬程计算主要包括两种方法：通过流量和管道阻力的扬程计算和通过泵性能曲线的扬程计算。
1.通过流量和管道阻力的扬程计算循环泵的扬程可以根据流量和管道阻力的关系来计算。
一般情况下，管道系统中的阻力主要包括直管阻力、弯头阻力、阀门阻力等。
可以采用如下公式计算循环泵的扬程：H=(p2-p1+ΔP)/(ρ×g)其中，H为循环泵的扬程（单位：m），p2为出口压力（单位：Pa），p1为入口压力（单位：Pa），ΔP为管道总阻力（单位：Pa），ρ为液体密度（单位：kg/m³），g为重力加速度（单位：m/s²）。
水泵扬程和流量选型计算
摘要：在户式空调系统中采用燃气壁挂炉供暖，才能使系统的户式意义在全年内都得以体现。
燃气壁挂炉的选择要特别注意两点：一是其功率的确定；另一是炉内循环水泵的流量与扬程的匹配。
由于壁挂炉具有供暖及供生活用热水两种功能，因此其功率取两者中所需之大者，当居住面积不太大，低于300平方米，尤其当水源为地表水的寒冷地区，其功率取决于生活用热水的功率，而不是供暖的功率；而水泵有600～900L/h的流量，0.8～1.6m的扬程，在楼内入住率100？全楼各户都正常采暖时就可满足需要，如果考虑间歇供暖以及入住不足，或上、下、前、后、左、右邻居采暖不同步的影响，水泵流量应为1000～2000L/h，扬程为2.5～10m才更安全些。
关键词：户式空调系统燃气壁挂炉双热源风机盘管随着社会经济、技术的发展，以及社会政治的进步，一种新型的户式空调系统在我国房地产开发中已大量推广使用，顾名思义，就是解决房间冷、暖的系统是每户独立自主的。
本公司2003年在某个项目中建成两栋27层共425户近六万平方米的住宅中，就采用了户式空调系统。
系统中包括一拖多MRV热泵式冷媒系统（本系统既可在夏季制冷，又可在冬初、冬末时制热、甚至也可在严冬时制热）和冬季主要用的壁挂炉供暖系统。
在厅和卧室等主要房间内系统的末端装置选用双热源风机盘管（冷媒、热水各走各的盘管），但在厨房、厕所只考虑用散热器冬季取暖。
该系统之所以推广如此之快，就是因其有以下的优点：最突出一点就是为住户提供了居住舒适的自主权——制冷、制热的开启、停止时间、室内温度的高低均有自己决定；其次是室内系统管路（包括冷媒、热水各两根和冷凝水管一根）均在屋顶下布置，地面上无管道，便于房间内的布置；再者是室外机一户一个，同户型的型号、大小上下统一，且少去分体空调排凝结水管（凝结水管在室内集中排入卫生间），因此，安装好后，建筑物外立面非常整齐、美观；还有，简化了管道建设安装——室外小区和楼内到各户省去了两根供回热水管道，只有煤气、自来水管各一根即可。
水泵流量与压力_扬程
水泵的扬程、功率与闭合系统中的管道长度L有关。
水泵流量Q= 25m^3/h =0、00694 m^3/s管道流速取2m/s左右,则管内径D=[4Q/(3、1416V)]^(1/2)=[4*0、00694/(3、1416*2)]^(1/2)=0、0665m选用管径D= 70 mm = 0、070 m,流速V=[4Q/(3、1416D)]^(1/2)=1、34 m/s管道摩阻S=10、3n^2/D^5、33=10、3*0、012^2/0、070^5、33 = 2122水泵扬程H=h+SLQ^2=170+2122*600*0、00694^2 = 231 m配套电动机功率N=9、8QH/k =9、8*0、00694*231/0、5 = 31、4 kw注:式中,H——水泵扬程,单位m;S——管道摩阻,S=10、3n^2/d^5、33,n为管内壁糙率,钢管可取n=0、012,D为内径,以m为单位。
L——管道长度,以m为单位;Q——流量,以 m^3/s为单位。
P——电动机功率,kw;k ——水泵电动机机组的总效率,取50%,选定水泵、电动机后,功率可按实际情况精确确定。
按扬程与出水量来选择,与管道长度无关。
实际计算应为:(要扬程+管道阻力)*(1+泵的损耗)、所以应为:(50+10)*1、1=66米所以泵的扬程应选在65-75米之间,再加上您需要的流量,泵就能补水泵与给水泵计算方法一样。
补水泵的流量Q由需要而定,即单位时间锅炉水补给量。
补水泵的扬程由提水高度、锅炉压力水头以及管路的沿程水头损失与局部水头损失而定。
设管长为L,沿程阻力系数为k,局部阻力系数为j,提水高度为Z,锅炉压力为P,水的密度为p,重力加速度用g表示,则补水泵扬程:H = Z+P/(pg)+(kL/D)V^2/(2g)+jV^2/(2g)式中平均流速V=4Q/(3、14D^2) ,D为管内径。
对于循环泵,流量当然瞧需要而定,流量确定后,算出循环回路的水头损失总与就就是泵之扬程。
水泵扬程计算举例.
6.0
0.8
1.692 2 9.8
水力分析与计算
1.27m
返回题目
（二）水泵扬程计算举例
•压水管水头损失：
hw压 hf hj
l2 d2
阀
3 弯 +出
v2 2g
0.024
100 0.15
0.1
பைடு நூலகம்
3
0.8
1.0
1.692 2 9.8
2.84m
得水泵扬程为：
H扬程 z hw吸 hw压 20 1.27 2.84 24.11m
水力分析与计算
水泵扬程计算举例
主 讲 人： 曾 琳 四川水利职业技术学院
水力分析与计算
2014.10
目录
1
水泵扬程
2
水泵扬程计算举例
水力分析与计算
（一）水泵扬程
水泵扬程H扬程——水泵在扬水过程中所必须提供的总的机械能
水泵扬程——从进水前池水位将水提升 到出水池水位高度所必须的机械能。
H扬程=提水高度z+吸水管hw吸+压水管hw
水力分析与计算
返回题目
小结
小结：
1.水泵扬程H扬程公式
H扬程=提水高度z+吸水管hw吸+压水管 hw压
2.沿程水头损失、局部水头损失的计算 3.局部损失系数理解、确定
水力分析与计算
主持单位: 广东水利电力职业技术学院 黄河水利职业技术学院
参建单位: 杨凌职业技术学院 四川水利职业技术学院 山西水利职业技术学院 长江工程职业技术学院 安徽水利水电职业技术学院
压
产生的机械能损失
水力分析与计算
（二）水泵扬程计算举例
【举例】有一水泵装置如图所示。 吸水管及压水管沿程阻力系数均为 λ=0.024。吸水管长l1=12m，管径 d1=150mm，其中进口有滤水网并 附有底阀ζ进=6.0，吸水管90°弯头 ζ弯=0.80；压水管长l2=100m，管径 d2=150mm，其中压水管有三个 90°弯头ζ弯=0.80，并设一闸阀ζ阀 =0.1，压水管出口ζ出=1.0。水塔水 面与水池水面的高差z=20m，水泵 设计流量Q=0.03m3/s。试计算水泵 扬程H扬程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵的轴功率是怎么计算出来的？我有一台水泵流量176立方，扬程15米，请问我该选用多大的电机功率？公式如下：N=Q(m3/h)*H(m)/367/g(0.6~0.85)解释是：N，轴功率，单位是千瓦（kW）Q，流量，单位是立方米每小时（m3/h）H，扬程，单位是米(m)367，是常数，是一个固定值0.6~0.85，是水泵的效率，一般流量大的取大值，流量小的取小值；所以：假定g=0.65（经验值，各品牌效率均不同），N=176*14/367/0.65=10.500943水泵功率=轴功率*安全系数（通常取 1.1-1.2）=10.500943*1.1=11.551038KW一般水泵的功率有一些模数，从小到大有：1.1kW，2.2kW，3kW，4kW，5.5kW，7.5kW，11kW，15kW，18.5kW，22kW，30kW，37kW，45kW，55kW，75kW，90kW，110kW，132kW……故选出的电机功率为：15KW。
谨供参考！手头有一台水泵，流量为100m3/h，扬程20m,电机为2P-15kw，用来抽送25%的磷酸，不知道轴功率怎么算。
先解释下介质比重，介质的密度和水密度的比值，即为介质比重。
轴功率=流量×扬程×9.81÷3600÷水泵效率×介质比重如果流量单位为M3/H,扬程单位为M，则上式计算出的单位为KW选型合适的话，功率够水泵电机功率和轴功率怎么计算电机功率:P=1.732×UI×cosφ(KV,A)水泵轴功率:P=ρgQH/3600*1000η(kg/m3,9.8N/kg,m3/h,m,)最后得到的功率都是以KW作为单位。
水泵的轴功率计算公式N(KW)N=QHγg÷（3600×η）γ-水的容重，1t/ m3η-水泵的效率，0.8；g-重力加速度，10循环泵的扬程可以按照80*最远距离的用户长度*2*1.3+5米计算补水泵按照供暖范围中最高建筑(H+3)*1.1考虑水泵扬程的计算公式本来就是估算，所以还不如彻底估算估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K) △P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
此项阻力一般在20~50kPa范围内。
4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。
二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。
如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。
阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。
水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。
根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程： 1.冷水机组阻力：取80 kPa（8m水柱）；2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa；如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60 kPa*0.5=30 kPa；系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45 kPa（4.5水柱）； 4.二通调节阀的阻力：取40 kPa（0.4水柱）。
5.于是，水系统的各部分阻力之和为：80 kPa+140kPa+45 kPa+40 kPa=305 kPa（30.5m水柱）6.水泵扬程：取10%的安全系数，则扬程H=30.5m*1.1=33.55m。
根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。
真空泵种类工作压强范围（Pa）起动压强（Pa）活塞式真空泵1×105—1.3×102 1×105 旋片式真空泵1×105—6.7×10-1 1×105 水环式真空泵1×105—2.7×103 1×105 罗茨真空泵 1.3×103—1.3 1.3×103 涡轮分子泵 1.3—1.3×10-5 1.3 水蒸气喷射泵1×105—1.3×10-1 1×105 油扩散泵 1.3×10-2—1.3×10-7 1.3×10 油蒸气喷射泵 1.3×10—1.3×10-2 <1.3×105 分子筛吸附泵1×105—1.3×10-1 1×105溅射离子泵 1.3×10-3—1.3×10-9 6.7×10-1 钛升华泵 1.3×10-2—1.3×10-9 1.3×10-2 锆铝吸气剂泵 1.3×10—1.3×10-11 1.3×10 低温泵 1.3—1.3×10-11 1.3—1.3×10-1 中央空调系统水泵设计－－－－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。
特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。
同样，水管的水流速建议计算后，查表取阻力值。
关于水泵扬程过大问题。
设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。
另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。
例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K) △P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6 －－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
此项阻力一般在20~50kPa范围内。
4.调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。
二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。
如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。
阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。
水系统设计时要求阀权度S>0.3，于是，二通调节阀的允许压力降一般不小于40kPa。
根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程： 1.冷水机组阻力：取80 kPa（8m水柱）； 2.管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa；取输配侧管路长度300m与比摩阻200 Pa/m，则磨擦阻力为300*200=60000 Pa=60 kPa；如考虑输配侧的局部阻力为磨擦阻力的50%，则局部阻力为60 kPa*0.5=30 kPa；系统管路的总阻力为50 kPa+60 kPa+30 kPa=140 kPa（14m水柱）；3.空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45 kPa（4.5水柱）； 4.二通调节阀的阻力：取40 kPa（0.4水柱）。
5.于是，水系统的各部分阻力之和为：80 kPa+140kPa+45 kPa+40 kPa=305 kPa（30.5m水柱）6.水泵扬程：取10%的安全系数，则扬程H=30.5m*1.1=33.55m。
根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。
