高考物理之闭合电路的动态分析知识点
高考物理之闭合电路的动态分析知识点在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。
一般情况下电源的电动势和内阻不会变化。
二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。
解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。
例如，当开关接通或断开时，将怎样影响总电阻的变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。
只要一个电阻的阻值变小时，整个电路的总电阻就变小。
2、判断总电流I如何变化。
例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。
3、判断路端电压U如何变化。
此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。
4、判断电路中其他各物理量如何变化。
以上四步体现了从局部到整体，再回到局部的研究方法。
这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。
第四步是最为复杂的。
第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。
在选取研究对象方面，可采取扫清外围、逐步逼近的方法。
由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。
按照“局部----整体----局部”的程序进行分析。
基本思路：电路结构变化→R变化→R总变化→总电流I 变化→U内变化→U外变化→支路变化。
案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。

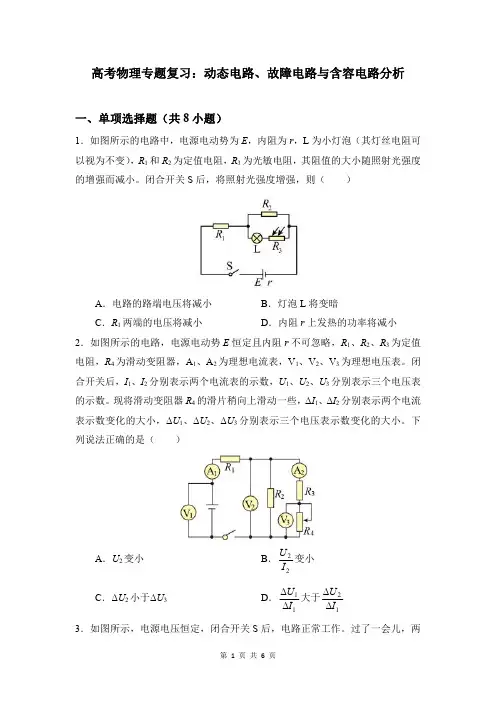

高考物理专题复习：动态电路、故障电路与含容电路分析
高考物理专题复习：动态电路、故障电路与含容电路分析一、单项选择题（共8小题）1．如图所示的电路中，电源电动势为E ，内阻为r ，L 为小灯泡（其灯丝电阻可以视为不变），R 1和R 2为定值电阻，R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小。
闭合开关S 后，将照射光强度增强，则（）A ．电路的路端电压将减小B ．灯泡L 将变暗C ．R 1两端的电压将减小D ．内阻r 上发热的功率将减小2．如图所示的电路，电源电动势E 恒定且内阻r 不可忽略，R 1、R 2、R 3为定值电阻，R 4为滑动变阻器，A 1、A 2为理想电流表，V 1、V 2、V 3为理想电压表。
闭合开关后，I 1、I 2分别表示两个电流表的示数，U 1、U 2、U 3分别表示三个电压表的示数。
现将滑动变阻器R 4的滑片稍向上滑动一些，ΔI 1、ΔI 2分别表示两个电流表示数变化的大小，ΔU 1、ΔU 2、ΔU 3分别表示三个电压表示数变化的大小。
下列说法正确的是（）A ．U 2变小B ．22I U 变小C ．ΔU 2小于ΔU 3D ．11I U ∆∆大于12I U ∆∆3．如图所示，电源电压恒定，闭合开关S 后，电路正常工作。
过了一会儿，两电表的示数一个变大，另一个变小，则该电路中出现的故障是（）A．一定是电阻R断路B．可能是电阻R短路C．可能是灯L断路D．一定是灯L短路第3题图第4题图4．如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，电压表与电流表均为理想电表；开始时开关S闭合，电压表、电流表均有示数，某时刻发现电压表和电流表读数均变大，则电路中可能出现的故障是（）A．R1断路B．R2断路C．R1短路D．R3短路5．如图所示，R1、R2为定值电阻，C为电容器，闭合开关S，在滑动变阻器R 的滑片向下滑动过程中（）A．电阻R2中有向下的电流B．电阻R1两端的电压减小C．通过滑动变阻器R的电流变小D．电容器C极板所带电荷量变小6．如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P 恰好处于静止状态。

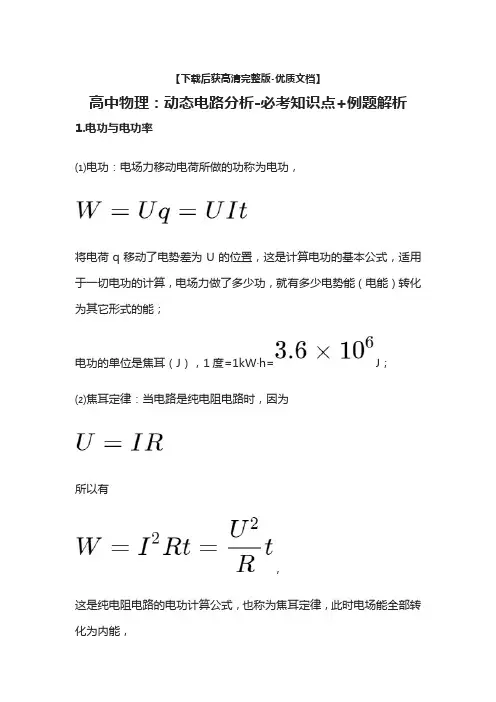

[荐]高中物理：动态电路分析-必考知识点+例题解析
![[荐]高中物理：动态电路分析-必考知识点+例题解析](https://img.taocdn.com/s3/m/ca39e459fd0a79563d1e72d9.png)
【下载后获高清完整版-优质文档】高中物理：动态电路分析-必考知识点+例题解析1.电功与电功率⑴电功：电场力移动电荷所做的功称为电功，将电荷q移动了电势差为U的位置，这是计算电功的基本公式，适用于一切电功的计算，电场力做了多少功，就有多少电势能（电能）转化为其它形式的能；电功的单位是焦耳（J），1度=1kW·h=J；⑵焦耳定律：当电路是纯电阻电路时，因为所以有，这是纯电阻电路的电功计算公式，也称为焦耳定律，此时电场能全部转化为内能，注意，当U≠IR时，不能用焦耳定律计算电功，比如含电容或者电感器件的电路，此时计算的是转化的内能，电功除了转化成内能，还转化成其它形式的能量；⑶电功率：单位时间内电场力做的功，，对于纯电阻电路，.[例1]如图，在输入电压U恒定的电路上，将用电器L接在AB两端时消耗的功率是9W，将它接在较远的CD两端时消耗的功率是4W，则AC、BD两根输电线上消耗的功率是多少？分析：由可知，两种情况下电路中的电流而电压U固定，两种情况下的电阻比值即所以2. 闭合电路的欧姆定律⑴，适用于纯电阻电路;上式变形，得；E为电源的电动势，即非静电力做功产生的电势差；为电源内阻r造成的电势降落，称为路端电压，外电路上的电势降落；R称为负载，外电路中消耗电能的元件；r称为电源内阻，电源内部消耗电能的等效电阻；⑵闭合电路的U-I图：，以为横坐标，U为纵坐标，作图显然，U-I图为斜率为负的一条直线，纵轴的截距等于电源电动势E，横轴的截距等于短路电流Im，斜率等于电源内阻r；⑶闭合电路的功率①电源总功率：，电源的消耗功率，如果为纯电阻电路，则；②电源内阻消耗功率：，电源的发热功率；③电源的输出功率：，即外电路消耗功率,如果是纯电阻电路，则；④电源的效率：，如果是纯电阻电路，则;⑤输出功率与外电阻之间的关系：当R=r时，，此时电源效率η=50%; 当R<r时，随着R的增大而增大，直至接近最大值；当R>r时，随着R的增大而减小，显然对，都有两个R值与之对应，且（韦达定理），较大的R对应较高的效率。
高考复习物理电路图的简化、电路动态分析、故障分析专题
专题一：等效电路图的画法电路化简原则①无电流的支路化简时可去除；②凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）③等电势的各点化简时可合并；④凡接在同样两个等势点上的电器为并联关系。
⑤在外电路，沿着电流方向电势降低。
⑥理想导线可任意长短、变形；⑦理想电流表可认为短路，理想电压表可认为断路；⑧电压稳定时电容器可认为断路．一、简化电路的具体方法1．支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1：试判断图1中三灯的连接方式。
2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2：判断图2各电阻的连接方式。
【解析】（1）将节点标号，四个节点分别标上1、2。
（2）将各个节点沿电流的流向依次排在一条直线上。
（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。
（4）从等效电路图可判断，四个电阻是并联关系。
【题后小结】等电势法，关键是找各等势点。
在解复杂电路问题时，需综合以上两法的优点。
二、综合法：支路电流法与等电势法的综合。
注意点：（1）给相同的节点编号。
（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。
例3：由5个1Ω电阻连成的如图4所示的电路，导线的电阻不计，则A、B间的等效电阻为_______Ω。
【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。
高二物理电路变化的动态分析 人教版
R 1 R 3 R 2 k ⊙ ε‚r A V εR 4 R 3 R 2 R 1 A V 高二物理电路变化的动态分析 人教版电路变化主要包括两种情况，一是由于电路中部分支路的接通或断开引起电路结构的变化，从而引起电路中有关物理量的变化；二是由于部分电路中某个电阻发生变化（例如：滑动变阻器滑动触头位置的改变），同样会引起电路中相关物理量的变化。
那么如何进行电路变化的动态分析，我们分析的理论依据是闭合电路欧姆定律，及部分电路欧姆定律，以及串联分压、并联分流等规律。
首先，要根据闭合电路欧姆定律，在I ＝ε/R+r 中，电源电动势ε和内电阻r 不变，由于电路结构的变化，会引起外电阻的R 变化，导致干路电流I 和路端电压U 的变化，再利用部分电路欧姆定律（在使用欧姆定律I ＝U/R ，必须牢记I 、U 、R 是对同一部分电路而言的，三个物理量中任意一个发生变化都可能引起其它两个量的变化。
）来讨论各支路中的相关物理量的变化，进而讨论干路中的各个物理量的变化。
其次，分析电路变化时，一般的顺序是先从变化部分开始，按照先总后分，先干路后支路，先固定电阻，后变化电阻的顺序进行分析。
下面根据其以上方法具体分析一些实例：一、由于某部分电路的断开或接通，会引起电路中相关物理量的变化。
例1．如图所示，当K 闭合时，两电表的读数变化情况是：（ ）A ． V 、A 读数变大B ． V 、A 读数变小C ． V 的读数变大，A 的读数变小D ． V 的读数变小，A 的读数变大解析：当K 闭合时，由于并联的支路的个数增加，由并联知识可知：外电阻R 减小，由闭合电路欧姆定律I ＝ε/ R+ r 知，干电流I增大，通过分析路端电压U=ε—I r 减小，所以伏特表V 的读数变小，即R 2两端电压减小，由部分电路欧姆定律I 2= U 2/ R 2安培表A 的读数变小，正确答案应选B例2、如图所示，由于某一电阻发生断路，导致电压表和电流表示数均比该电阻未断开时要大，则这个断路的电阻可能是：（ ）A ．R 1B ．R 2C ．R 3D ．R 4 解析：若R 1断路，由并联电路特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项A 正确；若R 2断路，知电流表的示数为零，故选项B 错误；若R 3断路，电压表的示数为零，故选项C 错误；ε‚r R 3 R 2 R 1 k ☉ V ２ V ３ A 2 P DC Bε, R 0 A 若R 4断路，由并联电路知识特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项D 正确；本题正确选项为AD 。
高中物理专题练习电路的动态分析
电路的动态分析例1.在如图所示的电路中，R1，R2和R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R4的滑动触头向图中a端移动时()A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小【答案】D例2.如图所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（）A．都升高B．都降低C．M点电势升高，N点电势降低D．M点电势降低，N点电势升高【答案】B例3.在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（）A．V变大、A1变大、A2变小B．V变大、A1变小、A2变大C．V变小、A1变大、A2变小D．V变小、A1变小、A2变大【答案】C例4.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，A，B接报警器，当传感器RB所在处出现断针时，电流表的电流I，A，B两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大【答案】C例5.（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是()A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变吗D．U3/I变大，ΔU3/ΔI不变【答案】ACD同步练习：1.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A．A灯变亮，B灯变亮，C灯变亮B．A灯变亮，B灯变亮，C灯变暗C．A灯变亮，B灯变暗，C灯变暗D．A灯变亮，B灯变暗，C灯变亮【答案】D2.在如图所示的电路中，E为电源电动势，r为电源内阻，R1，R3均为定值电阻，R2为滑动变阻器，当R2的滑动触头在a端时闭合开关S，此时三只电表A1，A2和V的示数分别为I1，I2和U，现将R2的滑动触头向b端移动，则三只电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【答案】B3.如图所示，R4是由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是() A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小【答案】A4.在如图所示的闭合电路中，当滑片P向左移动时，则()A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小【答案】C5.在如图所示的电路中，E为电源电动势，r为其内阻，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大【答案】B6.如图所示电路中，当滑动变阻器的滑动触头向下滑动时，A，B两灯亮度的变化情况为()A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮【答案】B7.如图所示电路中，A，B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则()A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大【答案】D8.酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器. 酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比【答案】B9.（多选）如图所示电路中，电源电动势为12 V，内电阻不能忽略．闭合S后，调整R的阻值，使电压表的示数增大ΔU＝2 V，在这一过程中()A．通过R1的电流增大，增大量为B．通过R2的电流减小，减小量小于C．R2两端的电压减小，减小量为ΔU D．路端电压增大，增大量为ΔU【答案】AB14.在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是()A．电流表变大，电压表变大B．电流表变小，电压表变大C．电流表变大，电压表变小D．电流表变小，电压表变小【答案】B15.（多选）如图所示，电源内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻，若发现灯泡L的亮度变暗，可能的原因是()A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小【答案】AD二、多选题16.如图所示，电路中当可变电阻R的阻值增大时()A．通过R1的电流I增大B．通过R1的电流I减小C．A，B两点间的电压增大D．A，B两点间的电压减小【答案】BC17.如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()A．小灯泡L1，L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表的读数变小，电压表的读数变大D．电流表的读数变大，电压表的读数变小【答案】BC18.如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是()A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变亮C．电压表读数变大，通过灯L2的电流变小，灯L1变暗D．电压表读数变小，通过灯L2的电流变大，灯L1变暗【答案】BD19.（多选）如下图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是()A．灯少时各灯较亮，灯多时各灯较暗B．各灯两端电压在灯多时较低C．通过电池的电流在灯多时较大D．电池输出功率灯多时较大【答案】ABC22.（多选）如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是()A．若R1断路，两表的读数均变小B．若R2断路，两表的读数均变小C．若R3断路，电流表读数为0，电压表读数变大D．若R4断路，两表的读数均变大【答案】CD。
动态电路、含容电路、交流电路动态分析 高三物理二轮复习新高考版(含解析)
动态电路、含容电路、交流电路动态分析-名校高中物理精品1.如图所示,电源内阻为r,定值电阻R0的电阻值为9r,滑动变阻器R的总电阻为8r。
若将滑片P自左向右滑动,下列判断正确的是()。
A.电源的输出功率先增大后减小B.滑动变阻器消耗的功率先增大后减小C.定值电阻R0消耗的功率一直增大D.电源的效率一直增大2.为了研究二极管和线圈对电路的影响,设计电路如图所示,矩形金属框有一小缺口,从缺口处接入电路,L1、L2和L3为电阻不变的相同小灯泡,L为不计电阻的线圈,D为理想二极管。
金属框内有按正弦规律变化的磁场,若保持交变电源两端电压的有效值不变,只增大磁场变化周期,关于三个灯泡的亮度变化,下列说法正确的是()。
A.L1、L2两个灯泡变亮 B.只有灯泡L2变亮C.L1、L2两个灯泡变暗 D.只有灯泡L2变暗3.(多选)为了探究变化电阻消耗的功率随其电阻值的变化规律,设计电路如图1所示,电源电动势恒定,定值电阻R0=2 Ω。
测得电阻箱所消耗的功率P随电阻箱读数R变化的曲线如图2所示,随着电阻箱电阻值R的增大,下列判断正确的是()。
A.电源电动势为45 V,内阻为3 ΩB.电源的输出功率一直增大C.电源输出功率最大值为75 WD.电阻箱所消耗的功率P最大时,电源效率大于50%4.实际生活中常见到变压器,变压器都会有能量损失,为了研究问题的简单方便,我们往往把变压器看作理想变压器。
电路如图所示,定值电阻R0,灯泡L电阻保持不变,P为滑动变阻器的滑片。
两电压表为理想电表。
保持a、b间交变电压U1不变,闭合开关S,下列说法正确的是()。
A.P向下滑动时,变压器的输出功率可能变大B.P向下滑动时,灯泡变亮,示数可能变小C.P向上滑动时,电压表和示数都不变D.P向上滑动时,示数与示数的比值变大5.在生活中经常用电池作直流电源,探究电源的功率和内阻消耗功率如何随电流变化是一个重要课题。
如图所示,直线OMQ为某一直流电源的总功率P总随电流I变化的图线,抛物线ONQ为该直流电源内部的热功率P r随电流I变化的图线,M、N两点对应的横坐标均为2 A。
高考物理电路热点问题专题剖析
用心 爱心 专心避躲市安闲阳光实验学校电路综合问题专题剖析玉田一中 李树余电路知识是高考的必考内容。
纵观近十年的高考物理试题，是年年都有考题出现。
主要考查电源及电源的作用（含电磁感应现象）、电路的组成和结构，有关电流的规律，电流、电压、和电功率的分配以及电路中的能量转化关系等内容。
在复习时应特别注意对基本概念的理解，掌握几种重要的物理方法。
1．动态电路的有关问题电路中局部的变化会引起整个电路电流、电压、电功率的变化，“牵一发而动全局”是电路问题的一个特点。
处理这类问题常规思维过程是：首先对电路进行分析，然后从阻值变化的部分入手，由串、并联规律判断电路总电阻变化情况（若只有有效工作的一个电阻阻值变化，则不管它处于哪一支路，电路总电阻一定跟随该电阻变化规律而变），再由全电路欧姆定律判断电路总电流、路端电压变化情况，最后再根据电路特点和电路中电压、电流分配原则判断各部分电流、电压、电功率的变化情况。
例1.如图1所示，由于某一电阻断路，致使电压表和电流表的示数均比该电阻未断时要大，则这个断路的电阻可能是（ ） A. R 1B. R 2C. R 3D. R 4分析与解：此类问题的常规解法是逐个分析进行判断。
若R 1断路→R 总变大→I 总变小→U 端变大→I 2变大，即电流表示数变大，U 端变大，I 4变大→U 4变大，所以选项A 正确。
若R 2断路，电流表示数为零，则B 错 若R 3断路，电压表示数为零，则C 错若R 4断路→R 总变大→I 总变小→U 端变大，即电流表和R 2串联后两端电压变大，则电流表示数变大；R 4断路后，则电压表的内阻大，所以R 3所在支路近似断路，则电压表示数此时也变大，即D 正确。
所以答案AD 。
例2. 如图2所示电路，电源的电动势为E ，内阻为r ，R 0为固定电阻，R 为滑动变阻器。
在变阻器的滑片由a端移向b 端的过程中，电容器C 所带的电量（ ） A. 逐渐增加 B. 逐渐减小 C. 先增加后减小D. 先减少后增加分析与解：在滑动变阻器的滑片由a 端移向b 端的过程中，图2所示电路的外电阻逐渐减小，根据闭合电路的欧姆定律可知：通过电源的电流I 逐渐增大，路端电压Ir E U -=逐渐减小，加在电容器C 上的电压逐渐减小，C 为固定电容器，其所带电量逐渐减少，所以只有选项B 正确。
高考物理闭合电路的动态分析方法
高考物理闭合电路的动态分析方法）在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。
一般情况下电源的电动势和内阻不会变化。
二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。
解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。
例如，当开关接通或断开时，将怎样影响总电阻的变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。
只要一个电阻的阻值变小时，整个电路的总电阻就变小。
2、判断总电流I如何变化。
例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。
3、判断路端电压U如何变化。
此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。
4、判断电路中其他各物理量如何变化。
以上四步体现了从局部到整体，再回到局部的研究方法。
这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。
第四步是最为复杂的。
第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。
在选取研究对象方面，可采取扫清外围、逐步逼近的方法。
由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。
按照“局部----整体----局部”的程序进行分析。
基本思路：电路结构变化→R变化→R总变化→总电流I变化→U内变化→U外变化→支路变化。
案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。
专题8.3 动态电路分析—高考物理一轮复习
专题8.3 动态电路分析一、单选题1．图所示电路中，电流表和电压表均为理想电表，R为光敏电阻，其阻值随光照增强而减小，电源内阻不能忽略。
闭合开关S后，当光照逐渐增强时，关于电流表示数I和电压表示数U的变化情况，下列说法正确的是（）A．I增大，U增大B．I增大，U减小C．I减小，U减小D．I减小，U增大2．如图所示的电路中，电源内阻不能忽略。
闭合开关S，当滑动变阻器R的滑片向右滑动时，电流表与电压表示数变化情况分别是（）A．增大增大B．减小减小C．增大减小D．减小增大3．如图所示的电路中，电源电动势为E，内阻为r，当开关由断开到闭合时，安培表A、伏特表V示数的变化是（）A．伏特表V示数减小，安培表A示数减小B．伏特表V示数增大，安培表A示数减小C．伏特表V示数减小，安培表A示数增大D．伏特表V示数增大，安培表A示数增大4．如图所示的电路中，电源电动势E，内电阻r，接有灯L1和L2。
闭合电键S后，把变阻器R的滑动触头从a向b端移动过程中，则（）A．灯L1和灯L2都变亮B．灯L1和灯L2都变暗C．灯L1变暗，灯L2变亮D．灯L1变亮，灯L2变暗5．如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A．电流表的示数变小B ．路端电压变大C ．电源的输出功率变小D ．电路的总电阻变大6．如图所示为某控制电路，由电动势为E 、内阻为r 的电源与定值电阻1R 、2R 及电位器（滑动变阻器）R 连接而成，1L 、2L 是两个指示灯。
当电位器的触片由b 端滑向a 端时，下列说法中正确的是（ ）A ．1L 、2L 都变亮B ．1L 、2L 都变暗C ．1L 变亮，2L 变暗D ．1L 变暗，2L 变亮7．如图，电源的输出电压和A 、B 两灯的电阻均不变．若滑动变阻器R 的滑片向左移动，则（ ）A ．A 、B 两灯均变亮B ．A 、B 两灯均变暗C ．A 灯变暗，B 灯变亮D ．A 灯变亮，B 灯亮度不变8．如图是酒精测试仪的电路，R 0是定值电阻．已知酒精气体的浓度越大，酒精气体传感器的电阻越小，则对酗酒者进行测试时A ．酒精气体传感器电阻变大B ．电压表示数变大C ．电压表示数变小D ．电路的总电阻变大9．在图示电路中，电源内阻不可忽略，1R 、2R 为定值电阻，G 为灵敏电流计，V 为理想电压表，平行板电容器两极板水平，开关S 闭合后，位于电容器两板间的带电油滴恰好静止，现将滑动变阻器的滑片P 向下移动，则以下说法正确的是（ ）A ．G 中有从a 到b 的电流B ．V 示数增大C．油滴向上运动D．电源内阻消耗功率减小10．如图所示,电源电动势为E,内阻为r.当开关S闭合,滑动变阻器的滑片P位于中点位置时,三个小灯泡1L、2L、3L都正常发光,且亮度相同,则( )A．三个灯泡的额定功率相同B．三个灯泡的额定电压相同C．三个灯泡的电阻按从大到小排列是1L、2L、3LD．当滑片P稍微向左滑动,灯1L和3L变暗,灯2L变亮11．如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数不变，电流表示数不变B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变12．如图所示的电路中，电源电动势为E，内阻为R，1L和2L为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中不正确的是（）A．电压表读数将变大B．1L亮度不变，2L将变亮C．1L将变亮，2L将变暗D．电源内阻的发热功率将变小13．如图所示，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R阻值的过程中，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则（）A．电压表示数U和电流表示数I的比值为R0+rB．ΔU和ΔI的比值为rC．电容器电荷的增加量为CΔUD ．电阻R 0两端电压的减小量为ΔU14．在如图所示的电路中，0R 是定值电阻，1R 、2R 是滑动变阻器，D 为理想二极管。
高考物理难点解读：电路动态问题的分析
难点55电路动态问题的分析电路动态问题最常见的是，根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的电路中其他电学量的变化情况．解题的常见方法如下：1．程序法：基本思路是“部分一整体-部分”．即从阻值变化的部分人手，由串、并联电路规律判知R总的变化情况，再由欧姆定律判知，总和U端的变化情况，最后由部分电路欧姆定律与串、并联电路的特点判断各分量的变化情况．即R局2.直观法：直接应用“部分电路中R、I、U的关系”的两个结论：①仅某一电阻R阻值增大，必引起流过该电阻中的电流I的减小和该电阻两端电压U的增大；②仅某一电阻R阻值增大，必引起与此电阻并联的支路中电流I并的增大和与之串联的各电路电压U串的减小． 3．极限法：因滑动变阻器滑片滑动引起电路变化的问题，可将动态电路的特点是“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析固定电阻支路再分析变化支路．闪记；直观法可记为：“并同串反法即与电阻并联或间接并联部分的电压或电流的变化与该电阻变化趋势一致；与电阻有串联或间接串联关系的电路中的电流或电压与该电阻变化趋势相反．通过开关的断开（或闭合）也能改变电路的电阻，从而影响整个电路或部分电路的电压、电流或功率的变化．一般情况是开关断开相当于该处电阻值变大；开关闭合相当于该处电阻值减小．如图所示S2闭合后，R2支路电阻减小，总电阻减小，干路电流增大，并联支路部分电压减小，灯泡均变暗．电路，电路外电阻增大，根据闭合电路欧姆定律，整个电路的电流减小，所以内电压减小，路端电压增大，电压表读数增大．由于R，与电源内阻之和不变，当整个电路电流减小时，Ri两端电压与电源内电压之和减小，所以R3两端电压增大，因此电流表读数增大，，故选项B正确．答案：B．纯电阻电路中，电功率等于热功率；非纯电阻电路{中，电功率只有一部分转化！成热功率．纯电阻电路中只有电阻元件，如电熨斗、电炉等；非纯电阻电路中常含有电动机、电解槽等，处理该类题目首先应当注意接入电动机的电路是非纯电阻电路，电动机的输入功率（即消耗的总功率Ⅵ）=转化为机械能的功率+转化为内能的功率，其中电动机的输出功率就是转化为机械能的功率，电解槽的输出功率就是转化为化学能的功率，。
2024届高考物理一轮复习课件：电路的动态分析
升、检测片的电阻增加，如图所示电路中，R为催化燃烧式气体传感器的
检测片。当环境一氧化碳气体达到一定浓度，会发现（
A．电压表、电流表示数均减小
B．电压表，电流表示数均增大
C．电压表示数减小，电流表示数增大
D．电压表示数增大，电流表示数减小
D．Rt上电流的变化量等于R0上电流变化量
广东各地模拟题6
（2021·普宁市普师高级中学高三二模）如图所示，电路中c点接地。若
不考虑电流表和电压表对电路的影响，将滑动变阻器的滑片向a端移动，
则（
A
）
A．a点电势升高
B．电源的输出功率增加
C．电压表读数减小
D．电源的效率变小
巩固提升1
如图所示的电路中，现将滑动变阻器的滑片P向右移动，则（
B．磁敏电阻两端电压变小
C．小灯泡L变亮甚至烧毁
D．通过滑动变阻器的电流变大
C）
广东各地模拟题3
（2020·广东高三月考）如图所示，电源电动势为E，内电阻为r。当滑动变阻器
的触片P从右端滑到左端时，发现电流表、电压表V1、V2示数变化量的绝对值
分别为ΔI、ΔU1和ΔU2，假设小灯泡电阻不随温度变化而变化，下列说法中正确
A.电流表的示数变小
B.电压表的示数变大
C.电灯L消耗的功率变大
D.电阻R1消耗的功率变大
D）
巩固提升2
如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的位置，使
A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情
况为（
A
）
A．A灯变亮
B．B灯变亮
C．A灯最暗
D．C灯最暗
动态电路分析
动态电路分析一、高考信息动态电路分析是欧姆定律的具体应用，每年高考必考的题型，一般考选择题和电路综合性题二、重难点、易错点、易混点重点和难点：串并联电路的规律、欧姆定律综合应用能力是动态分析的重难点易错点：混联电路易混点：部分电路欧姆定律和全电路欧姆定律的应用三、动态电路分析方法电路发生动态变化的原因是由于电路中滑动变阻器触头位置的变化，引起电路的电阻发生改变，从而引起电路中各物理量的变化，在此将动态电路的分析方法介绍如下。
1、程序法根据欧姆定律及串、并联电路的性质进行分析。
基本思路是：“部分—整体—部分”，即从阻值变化的部分如手，由串并联电路规律判知的变化情况，再由欧姆定律判知和的变化情况，最后由部分电路的欧姆定律得知个部分物理量的变化情况，一般思路是：1确定电路的外电阻如何变化。
2根据闭合电路的欧姆定律确定电路的总电流如何变化。
（利用电动势不变）3由确定电源内电压如何变化。
（利用r不变）4由确定电源的外电压如何变化。
5由部分电路的欧姆定律确定干路上某定值电阻两端电压如何变化。
6由部分电路和整体的串并联规律确定支路两端电压如何变化及通过各支路电路如何变化。
2、图像法电路发生动态变化时，其电路图可等效为如图（1）所示，根据闭合电路的欧姆定律得到 ,其图像如图（2）中的a，根据部分电路的欧姆定律可知，其导体的U—I图像如（2）中b，在电源确定的电路中，由图（2）得，当电阻R增大时（即图中的角度变大），通过R的电流减小，R两端的电压变大，当电阻R减小时（即图中的角度变小），其电流增大，电压减小。
3、“串反并同”法所谓“串反”，即某一电阻增大（减小）时，与它串联或间接串联的电阻中的电流、两端电压、电功率都减小（增大）。
所谓“并同”，即某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都增大（减小）。
但须注意的前提有两点：1电路中电源内阻不能忽略；2滑动变阻器必须是限流接法。
4、极限法即因滑动变阻器滑片滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端讨论。
2023届高考物理一轮复习电路动态分析课件
)
A.电压表V的示数先增大后减小,电流表A的示数增大
B.电压表V的示数先增大后减小,电流表A的示数减小
Aபைடு நூலகம்
V
C.电压表V的示数先减小后增大,电流表A的示数增大
D.电压表V的示数先减小后增大,电流表A的示数减小
【解析】在滑动变阻器R的滑片从a端滑到b端的过程中,外电阻先增大后减小,路端
V2
D.电压表V2的读数增大,电流表A2的读数减小
P
RP
R2
【解析】滑动变阻器滑片向右端移动,使得变小,总电阻变小,总电流变大,即电流
表A1的读数增大。内电压变大,1所分电压变大,并联电路电压即电压表V1的读数变
小,即3两端电压变小,通过3的电流变小,即电流表A2的读数减小,由于总电流增大,所
别滑至两个极端,让电阻最大或电阻为零去讨论。
【例1】(多选)如图所示,图中的四个电表均为理想电表,当滑动变阻器滑片P向右
端移动时,下面说法正确的是(
)
R3
A.电压表V1的读数减小,电流表A1的读数增大
A2
V1
B.电压表V1的读数增大,电流表A1的读数减小
A1
R1
E,
C.电压表V2的读数减小,电流表A2的读数增大
①所谓“串反”,即某一电阻增大时,与它串联或间接串联的电阻中的电流、
两端电压、电功率都将减小,反之则增大。
②所谓“并同”,即某一电阻增大时,与它并联或间接并联的电阻中的电流、
两端电压、电功率都将增大,反之则减小。
串 ↓
并 ↑
即串 ↓ ←R↑→ 并 ↑
并 ↑
串 ↓
(3)极限法:因变阻器滑片滑动引起电路变化的问题,可将变阻器的滑片分
