纳米涂层的应用
纳米陶瓷涂层作用
纳米陶瓷涂层作用全文共四篇示例，供读者参考第一篇示例：纳米陶瓷涂层是一种新型的表面涂层技术，具有超强的抗磨损、耐腐蚀、耐高温和导热性能。
纳米陶瓷涂层的制备过程中采用了纳米材料，使其具有良好的机械性能和导热性能。
它广泛应用于汽车、航空航天、电子、建筑等领域，为人们的生活和生产提供了便利。
本文将对纳米陶瓷涂层的作用进行详细介绍。
一、纳米陶瓷涂层的作用1.抗磨损：纳米陶瓷涂层具有非常高的硬度和耐磨性，能有效地减少表面磨损，延长使用寿命。
特别是在汽车行业中，纳米陶瓷涂层可以保护车身表面不受划伤和颜色褪色的影响，使车辆更加美观和耐用。
2.耐腐蚀：纳米陶瓷涂层具有很强的耐腐蚀性能，可以有效地防止金属和其他材料受到酸碱和化学腐蚀的侵蚀。
在海洋、化工、航空航天等行业中，纳米陶瓷涂层被广泛应用于金属件的防护，保证设备的正常运行。
3.耐高温：纳米陶瓷涂层具有良好的耐高温性能，可以在高温环境下保持稳定的性能。
它不仅可以保护材料不受高温氧化、热膨胀等影响，还可以有效地提高材料的使用温度，扩大其应用范围。
4.导热性能：纳米陶瓷涂层具有较高的导热性能，可以有效地提高材料的导热效果，降低材料的热阻。
在电子和通讯领域，纳米陶瓷涂层被广泛应用于散热器和导热器件中，提高设备的稳定性和性能。
1.溶胶-凝胶法：溶胶-凝胶法是一种较为简单且成本较低的制备方法，通过对可溶性金属盐和有机物进行混合，形成溶胶，然后再通过加热脱溶，形成凝胶，最后进行烧结处理，形成纳米陶瓷涂层。
2.物理气相沉积法：物理气相沉积法是一种高温高压下进行涂层制备的方法，采用真空蒸发、溅射等技术，将纳米陶瓷颗粒沉积在基材表面，形成均匀、致密的纳米陶瓷涂层。
3.化学气相沉积法：化学气相沉积法是一种在高温高压下进行化学反应，在基材表面形成纳米陶瓷涂层的方法，具有成本低、环境友好等优点，被广泛应用于工业生产领域。
1.汽车行业：纳米陶瓷涂层可以应用在汽车车身和零部件表面，提高车辆的抗磨损、耐腐蚀性能，增强车辆的外观和使用寿命。
纳米涂层的介绍和用途
纳米涂层的介绍和用途纳米科技在当今世界迅速发展，纳米涂层便是在纳米科技基础上发展起来的一种新型涂层。
与传统涂层相比，纳米涂层具有优异的性能和广阔的应用前景。
本文将从性能和应用两个方面对纳米涂层进行介绍和归纳。
一、性能纳米涂层的性能优越主要体现在以下几个方面：1.高硬度纳米涂层采用的是纳米材料，其硬度远远大于传统涂层。
比如，钻石样纳米涂层的硬度可以达到40Gpa以上，而传统金刚石涂层也只有10Gpa左右。
这意味着纳米涂层可以更好地保护表面不受刮伤和磨损。
2.低摩擦纳米涂层可以大大降低表面之间的摩擦系数，甚至可以降低到0.01，这是传统涂层难以达到的。
这种性能可以让机械设备运行更加流畅，延长设备的使用寿命。
3.耐腐蚀纳米涂层具有很好的耐腐蚀性能，可以抵抗酸、碱、盐等腐蚀物质的侵袭。
这种特性可以降低设备的修理和更换成本。
4.高透明度纳米涂层可以达到高透明度，和传统涂层相比，能更加真实地展示物体外表的颜色和纹理，甚至可以用于保护玻璃表面。
5.高绝缘性纳米涂层具有较高的绝缘性能，可用于电子元器件的表面保护，同时还能减轻电子设备的体积，提高物体的整体性能。
二、应用纳米涂层广泛应用于各个领域，包括了以下几个方面：1.机械领域纳米涂层可以应用于机械设备表面，如地铁的轨道表面，可减少摩擦，提高机械设备的使用寿命。
同时，纳米涂层还可以用于汽车发动机高温部位的涂层，以提高发动机的使用寿命和性能。
2.生物医学纳米涂层在生物医学领域应用广泛，可以用于人体假肢和金属植入物的涂层，避免对人体的刺激和腐蚀。
同时，纳米涂层还可以用于医疗设备的表面保护，使得设备更加耐用和健康。
3.电子领域纳米涂层可以用于电子设备的保护，如手机、平板电脑等，以保证设备的稳定性和使用寿命。
同时，纳米涂层还可以用于电池的保护，降低电池损坏和漏液的风险。
4.建筑领域纳米涂层可以用于建筑物的表面涂层，如玻璃表面涂层，可防止建筑物玻璃受到风化、紫外线、冲击和腐蚀。

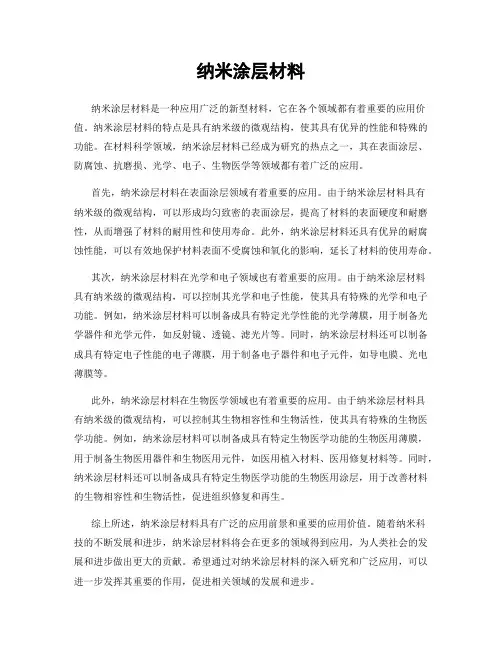

纳米涂层材料
纳米涂层材料纳米涂层材料是一种应用广泛的新型材料，它在各个领域都有着重要的应用价值。
纳米涂层材料的特点是具有纳米级的微观结构，使其具有优异的性能和特殊的功能。
在材料科学领域，纳米涂层材料已经成为研究的热点之一，其在表面涂层、防腐蚀、抗磨损、光学、电子、生物医学等领域都有着广泛的应用。
首先，纳米涂层材料在表面涂层领域有着重要的应用。
由于纳米涂层材料具有纳米级的微观结构，可以形成均匀致密的表面涂层，提高了材料的表面硬度和耐磨性，从而增强了材料的耐用性和使用寿命。
此外，纳米涂层材料还具有优异的耐腐蚀性能，可以有效地保护材料表面不受腐蚀和氧化的影响，延长了材料的使用寿命。
其次，纳米涂层材料在光学和电子领域也有着重要的应用。
由于纳米涂层材料具有纳米级的微观结构，可以控制其光学和电子性能，使其具有特殊的光学和电子功能。
例如，纳米涂层材料可以制备成具有特定光学性能的光学薄膜，用于制备光学器件和光学元件，如反射镜、透镜、滤光片等。
同时，纳米涂层材料还可以制备成具有特定电子性能的电子薄膜，用于制备电子器件和电子元件，如导电膜、光电薄膜等。
此外，纳米涂层材料在生物医学领域也有着重要的应用。
由于纳米涂层材料具有纳米级的微观结构，可以控制其生物相容性和生物活性，使其具有特殊的生物医学功能。
例如，纳米涂层材料可以制备成具有特定生物医学功能的生物医用薄膜，用于制备生物医用器件和生物医用元件，如医用植入材料、医用修复材料等。
同时，纳米涂层材料还可以制备成具有特定生物医学功能的生物医用涂层，用于改善材料的生物相容性和生物活性，促进组织修复和再生。
综上所述，纳米涂层材料具有广泛的应用前景和重要的应用价值。
随着纳米科技的不断发展和进步，纳米涂层材料将会在更多的领域得到应用，为人类社会的发展和进步做出更大的贡献。
希望通过对纳米涂层材料的深入研究和广泛应用，可以进一步发挥其重要的作用，促进相关领域的发展和进步。
纳米涂层的制备与应用教程
纳米涂层的制备与应用教程纳米涂层是一种具有纳米级颗粒的薄膜材料，具有高度的化学稳定性和物理性能，可以应用于不同领域，例如电子、医疗、能源等。
本文将介绍纳米涂层的制备方法以及其在不同领域中的应用。
一、纳米涂层的制备方法1. 溶胶-凝胶法：该方法通过溶胶和凝胶的反应生成纳米颗粒，然后将其分散在溶剂中，最后通过涂覆或喷涂的方式制备纳米涂层。
这种方法制备的纳米涂层具有较好的均匀性和附着力。
2. 物理气相沉积法：该方法通过高温蒸发或溅射的方式使纳米颗粒沉积在基材上，形成纳米涂层。
物理气相沉积法制备的纳米涂层具有较高的密度和硬度。
3. 化学气相沉积法：该方法通过化学反应使气体中的原子沉积在基材上形成纳米涂层。
化学气相沉积法制备的纳米涂层具有良好的化学结合性和纳米级精度。
4. 电化学沉积法：该方法通过电化学反应使金属离子沉积在基材上形成纳米涂层。
电化学沉积法制备的纳米涂层具有较好的均匀性和附着力。
5. 真空蒸发法：该方法通过在真空条件下蒸发材料，然后沉积在基材上形成纳米涂层。
真空蒸发法制备的纳米涂层具有较高的纳米级结构和较好的光学性能。
二、纳米涂层的应用领域1. 电子领域：纳米涂层可以用于电子元件的隔离和保护。
例如，利用纳米涂层可以提高电子元件的耐磨性、耐腐蚀性以及导电性，从而延长电子元件的使用寿命。
2. 医疗领域：纳米涂层可以用于医疗器械的抗菌和抗生物污染。
例如，在手术器械上涂覆纳米涂层可以减少细菌的附着和生长，提高器械的卫生性能。
3. 能源领域：纳米涂层可以应用于太阳能电池、燃料电池等能源设备中。
例如，在太阳能电池上涂覆纳米涂层可以提高光吸收效率，从而提高太阳能转化效率。
4. 污染治理领域：纳米涂层可以用于空气净化和水处理。
例如，在空气净化器中使用纳米涂层可以吸附和分解有害气体，提高空气质量。
5. 涂料领域：纳米涂层可以用于智能涂料和防污涂料。
例如，在智能涂料中使用纳米涂层可以实现温度感应和光响应，从而提高涂料的功能性。
生活纳米涂层
生活纳米涂层
生活纳米涂层是一种新型的涂层技术，它可以在日常生活中发挥重要作用。
这种技术利用纳米级的颗粒来覆盖表面，使其具有防水、防污、抗菌等功能。
生活纳米涂层不仅可以应用在家居用品上，还可以用于汽车、建筑材料等各个领域，为人们的生活带来便利和舒适。
在家居用品上，生活纳米涂层可以让家具、地板、墙面等表面具有防水、防污的功能。
这意味着家庭主妇再也不用担心孩子在家里乱涂乱画，也不用担心意外溅洒的水渍会留下污渍。
同时，这种涂层还具有抗菌的功能，可以有效地减少细菌的滋生，保持家居环境的清洁卫生。
在汽车领域，生活纳米涂层可以为汽车表面提供保护，使其具有耐磨、耐腐蚀的特性。
这不仅可以延长汽车的使用寿命，还可以减少汽车的维护成本。
此外，这种涂层还可以减少汽车表面的摩擦阻力，提高汽车的燃油经济性。
在建筑材料领域，生活纳米涂层可以为建筑表面提供保护，使其具有防水、防腐蚀的功能。
这可以延长建筑材料的使用寿命，减少维护成本，同时也可以提高建筑的外观质量。
总的来说，生活纳米涂层技术为人们的生活带来了诸多便利。
它不仅可以提高产品的质量和性能，还可以减少人们的生活成本。
相信随着这种技术的不断发展和应用，它将在更多的领域发挥重要作用，为人们的生活带来更多的便利和舒适。
纳米涂层技术的原理和应用
纳米涂层技术的原理和应用近年来，纳米科技不断发展壮大，纳米涂层技术作为其重要应用领域之一，呈现出广阔的发展前景和丰富的应用场景。
本文将对纳米涂层技术的原理和应用进行详细介绍。
一、纳米涂层技术的原理纳米涂层技术是指在微米或纳米级别的基材表面上应用纳米材料，通过物理、化学或生物方法，形成具有特定功能和性能的涂层。
其原理主要包括以下几个方面。
1. 纳米材料纳米涂层技术的核心是使用纳米材料。
纳米材料具有较大的比表面积和界面效应，因此在表面上形成涂层时，能够表现出与传统涂层截然不同的性能。
常用的纳米材料包括纳米粒子、纳米管、纳米薄膜等。
2. 涂层形成方式纳米涂层技术的涂层形成方式主要包括物理沉积、化学反应和生物合成等。
物理沉积方式常用的方法有溅射、蒸发和磁控溅射等；化学反应方式包括溶胶-凝胶法、化学气相沉积等；生物合成方式则利用生物体自身合成纳米材料的特性。
3. 表面改性纳米涂层技术的原理之一是通过对基材表面进行改性，使其具备所需的特定性能。
例如，可以通过表面处理使基材表面变得亲水或疏水、抗菌或抗腐蚀、耐磨或耐高温等。
改性方式包括化学改性、物理改性和生物改性等。
二、纳米涂层技术的应用纳米涂层技术的应用范围广泛，涵盖了许多领域。
以下是几个典型的应用场景。
1. 光电领域在光电领域，纳米涂层技术可以应用于太阳能电池、光纤通信、显示屏等方面。
例如，在太阳能电池中，使用纳米涂层技术可提高吸收光的效率和光电转换效率，从而提高太阳能电池的性能。
2. 材料保护纳米涂层技术可用于材料的保护。
通过使用纳米涂层，可以增强材料的耐磨性、耐腐蚀性和耐高温性等。
例如，在飞机制造业中，纳米涂层技术可保护飞机外壳免受氧化、腐蚀和高温等因素的损害。
3. 医学领域纳米涂层技术在医学领域有着广泛的应用。
例如，在药物传递方面，通过利用纳米涂层技术，可以将药物封装在纳米粒子中，增加药物的稳定性并减少副作用。
此外，纳米涂层还可以应用于人工关节、植入物等医疗器械上，提高其生物相容性和耐用性。
纳米涂层技术的研究及应用
纳米涂层技术的研究及应用在当今的现代社会，纳米科技是一个备受瞩目的领域，它涵盖了物理学、化学、材料科学、生物学等多个学科，广泛应用于生物、环境、电子、通讯、医疗等诸多领域。
而纳米涂层技术作为纳米科技的重要分支，不仅在产品的性能和质量上有了突破性的进展，也为未来的科技发展带来了无限可能。
一、纳米涂层技术的定义及分类纳米涂层技术是指以纳米粒子为原料，通过化学、物理方法在表面形成一层薄膜的技术。
它不仅能在产品表面形成密闭的防护层，而且能保持好的光滑度、透明度、导电性和导热性等。
根据涂层的材料和用途等方面的不同，纳米涂层技术可以分为以下几类：1. 金属纳米涂层技术金属纳米涂层技术是指将金属纳米粒子应用于涂层中，形成具有金属纳米结构的表面修饰技术。
这种技术可以制造出很多新材料，如金属黏着剂、导电、光学薄膜以及各种材料的防腐蚀层等。
2. 无机纳米涂层技术无机纳米涂层技术是指以无机纳米粒子为主要原料，通过特殊工艺加工成涂料，赋予其他材料附加的特性的技术。
在防火、耐磨、防腐、防污等诸多方面得到了广泛的应用。
3. 有机纳米涂层技术有机纳米涂层技术是指以有机材料的纳米粒子为主要原料，制备出一种紧密而完整的有机薄膜的技术。
这种技术可以制备出各种具有高防护性、高透明度、耐酸碱、遮光、耐水的薄膜，如塑料、橡胶、纸张等各种材料的防护层。
二、纳米涂层技术应用领域1. 汽车制造业在汽车制造业中应用纳米涂层技术能够加强汽车表面的硬度、降低密度、增强耐蚀性，提高涂层的附着力和粘合力。
同时，在减少外观漆膜厚度的情况下，能够提升光泽度、降低摩擦损失、提高车身质量，从而提高了汽车的耐用性和市场竞争力。
2. 电子工业在电子制造领域，纳米涂层技术可以应用于电子元器件、液晶显示器及其他电器制造领域中，使电子产品具有防水、防油污、防磨损、防氧化等特性，同时也可以降低产品能量消耗、提高机械精度及可靠性等方面的指标。
3. 航空航天领域在航空航天领域，纳米涂层技术是一项极其重要的技术，可以有效地提高飞机表面的耐腐蚀、耐磨损性能，从而可以减少飞行过程中的机械损耗，增强机体的防腐能力和强度，为飞机的空气动力性能和机体气动设计做出了重要贡献。
纳米级涂层技术的优势与应用场景
纳米级涂层技术的优势与应用场景近年来，纳米级涂层技术在各个领域的应用日益广泛。
纳米级涂层技术通过在物体表面形成纳米级厚度的薄膜，改变物体的表面性质，从而实现一系列的功能改进。
本文将就纳米级涂层技术的优势以及几个应用场景进行描述。
首先，纳米级涂层技术具有优异的性能和功能改进能力。
这是因为纳米级涂层薄膜具有较高的比表面积，大大增加了与周围环境的接触面积，导致其具有出色的抗氧化、耐磨、抗腐蚀以及耐高温性能。
此外，纳米级涂层薄膜还能够调控物体的表面能、粘附性和润湿性，从而实现增强涂层的附着力和耐磨性。
这些性能和功能改进使得纳米级涂层在许多领域具有广泛的应用前景。
其次，纳米级涂层技术在航空航天领域具有重要的应用价值。
航空航天器在极端的环境下工作，如高温、低温、真空和强辐射等，对材料的表面性能提出了严格的要求。
纳米级涂层技术可以通过调整涂层成分和结构，提高材料的抗高温性能和耐辐射性能，同时还能够减少航天器表面的氧化和腐蚀问题，从而提高航天器的可靠性和寿命。
此外，纳米级涂层技术在汽车工业中也得到了广泛应用。
汽车表面涂层能够提高汽车的耐磨性、耐腐蚀性和耐候性，延长汽车的使用寿命。
纳米级涂层技术通过形成高硬度的陶瓷涂层或者降低摩擦系数的润滑涂层，能够减少摩擦损失和能量消耗，提高汽车的燃油效率。
此外，纳米级涂层技术还可以制备具有自清洁功能的涂层，通过水珠自洗效应使得汽车表面易于清洁。
这些功能改进可以提升汽车的性能和驾驶体验。
另外，纳米级涂层技术在电子产品领域也具有重要的应用。
电子产品表面具有很强的化学活性，容易受到湿气、腐蚀性气体和灰尘的侵蚀。
纳米级涂层技术可以在电子产品表面形成一层保护薄膜，阻隔湿气和有害气体的渗透，从而提高电子产品的稳定性和可靠性。
此外，纳米级涂层薄膜还可以提高电子产品的抗指纹和抗划伤性能，保持产品的外观和使用寿命。
最后，纳米级涂层技术在医疗领域也有广泛的应用。
医疗器械表面容易受到细菌和病原微生物的侵袭，导致交叉感染的风险增加。
纳米涂层技术
纳米涂层技术
纳米涂层技术是利用纳米材料实现涂层的新技术，它可以改善产品表面的物理和化学性质，广泛应用于日常的金属表面护理、工业耐腐蚀等。
纳米涂层技术有多种，空气固化涂层是其中最常用的一种。
空气固化涂层由纳米颗粒和表面活性剂构成，只要将颗粒在物体表面均匀地涂布，并在特定环境下（如加压加热），颗粒就可以在物体表面自发聚合，形成一层致密的纳米涂层，从而为物体提供美观、耐磨、抗腐蚀的防护效果。
纳米涂层技术的应用非常广泛，可以改善和提升各种表面的物理和化学性能。
它可以改善金属表面的疲劳性能，可以防止金属表面的氧蚀，还可以提高金属表面的耐腐蚀性，从而有效延长物体表面的使用寿命。
此外，它还可以改善塑料表面的粘附性，如表面粘接性、力学性能等，从而有效改善物体表面的美观性。
此外，纳米涂层技术还可以提高绝缘体表面的绝缘性能，减少绝缘体表面的损耗，从而提高绝缘体表面的耐压强度，有效延长绝缘体的使用寿命。
当然，纳米涂层技术的应用也有一定的局限性。
由于纳米涂层技术的运用对技术人员的要求较高，涂层过程中也需要控制温度、压力、时间等多种参数，因此其应用范围有限，且十分复杂。
综上所述，纳米涂层技术是一种新技术，它可以改善产品表面的物理和化学性质，改善金属表面的耐腐蚀性、提升绝缘体表面的绝缘
性能，改善塑料表面的粘附性，进而提高物体表面的耐磨性和抗腐蚀性。
但是，由于它的应用技术条件复杂，目前应用范围较小，尚有待进一步发展。
纳米涂层技术的使用方法及应用范围
纳米涂层技术的使用方法及应用范围随着科技的不断进步和发展，纳米材料技术的应用范围越来越广泛，其中纳米涂层技术在多个领域有着重要的应用。
纳米涂层技术是一种将纳米材料应用于表面涂层的技术，通过在材料表面形成纳米级的涂层，可以改善材料的各种性能。
本文将介绍纳米涂层技术的使用方法和广泛的应用范围。
纳米涂层技术的使用方法：1. 材料的选择：首先需要选择适合的基底材料，如金属、塑料等。
根据所需的性能和应用领域，选择合适的纳米材料作为涂层材料，如纳米颗粒、纳米纤维等。
2. 涂层制备：一般来说，纳米涂层的制备可以通过物理方法、化学方法、生物方法等多种途径。
物理方法包括溅射、磁控溅射、离子束沉积等；化学方法包括溶胶-凝胶法、化学气相沉积等；生物方法包括生物矿化、生物合成等。
3. 涂层表面处理：在涂层制备完成后，通常需要对涂层表面进行处理以增强其性能。
常见的表面处理方法包括热处理、化学改性、使用等离子体等。
4. 涂层的应用：根据不同的涂层性能和需求，将纳米涂层应用于具体的领域。
涂层可以涵盖很多方面的应用，如机械、汽车、电子、医疗等。
纳米涂层技术的应用范围：1. 防腐蚀涂层：纳米涂层在防腐蚀领域有着广泛的应用。
通过在金属表面形成纳米级的涂层，可以阻挡氧气和水分进入金属内部，从而延长金属材料的使用寿命。
此外，纳米涂层还可以提高金属材料的硬度和抗磨损性能。
2. 光学涂层：纳米涂层在光学领域的应用也非常重要。
纳米涂层可以在光学器件表面形成高反射或抗反射涂层，从而提高光学器件的效率和性能。
在太阳能电池、摄像头透镜等领域，纳米涂层的应用可以显著改善这些器件的能源转换效率和成像质量。
3. 自洁涂层：纳米涂层技术可以制备出具有自洁性能的涂层，这种涂层可以在表面形成一层纳米级的保护膜，使尘埃、油脂和水分不易附着在物体表面。
这种自洁涂层在建筑、汽车等领域有着广泛的应用，可以减少清洁和维护的成本。
4. 医疗涂层：纳米涂层技术在医疗领域的应用也越来越受关注。
纳米技术及其在涂料领域的应用
纳米技术及其在涂料领域的应用
纳米技术是一种新兴的技术，它可以将物质的尺寸缩小到纳米级别，从而赋予物质新的性质和功能。
在涂料领域，纳米技术的应用已经成为了一种趋势，它可以提高涂料的性能和功能，同时也可以降低涂料的成本和环境污染。
纳米技术在涂料领域的应用主要包括以下几个方面：
1. 纳米颗粒增强涂料的性能
纳米颗粒可以增强涂料的硬度、耐磨性、耐腐蚀性和耐候性等性能。
例如，将纳米氧化铝颗粒添加到涂料中，可以提高涂料的硬度和耐磨性；将纳米二氧化钛颗粒添加到涂料中，可以提高涂料的耐候性和抗紫外线性能。
2. 纳米涂层提高涂料的功能
纳米涂层可以赋予涂料新的功能，例如自清洁、抗菌、防静电等。
例如，将纳米二氧化钛涂层施加在玻璃表面上，可以使玻璃具有自清洁功能；将纳米银涂层施加在医疗器械表面上，可以使器械具有抗菌功能。
3. 纳米涂料降低涂料的成本和环境污染
纳米涂料可以降低涂料的成本和环境污染。
例如，将纳米硅颗粒添
加到涂料中，可以降低涂料的黏度和表面张力，从而减少涂料的使用量和涂装时间；将纳米氧化铁颗粒添加到涂料中，可以降低涂料的挥发性有机物含量，从而减少涂料对环境的污染。
纳米技术在涂料领域的应用具有广阔的前景和应用价值。
随着纳米技术的不断发展和成熟，涂料的性能和功能将会得到进一步提升，同时也将会降低涂料的成本和环境污染，为人类的生活和环境保护做出更大的贡献。
纳米涂层的知识点总结
纳米涂层的知识点总结导言纳米涂层是一种新型的涂料技术，其涂料颗粒粒径在1-100纳米之间，通常比传统涂料的颗粒径小几十到几百倍。
由于纳米尺度下材料的特性与宏观世界大为不同，纳米涂层具有许多传统涂料无法比拟的特性，如高透明度、高耐磨性、高防污性等。
纳米涂层已经广泛应用于建筑材料、汽车漆、电子产品等领域，成为了涂料行业的一个新的发展方向。
本文将从纳米涂层的定义、应用、制备方法和特点等方面进行总结，并对其未来的发展进行展望。
一、纳米涂层的定义纳米涂层是一种涂层技术，其涂料颗粒的粒径在纳米尺度范围内，通常在1-100纳米之间。
纳米尺度下，材料的结构、性能和行为与宏观尺度有很大不同，因此纳米涂层具有很多传统涂料无法比拟的特性，如高透明度、高耐磨性、高防污性等。
二、纳米涂层的应用1. 建筑材料纳米涂层在建筑材料中的应用主要体现在外墙涂料、屋面涂料、保温涂料等方面。
由于纳米涂层具有高透明度、高耐候性、高耐磨性等特点，可以有效提高建筑材料的耐久性和美观性。
2. 汽车漆纳米涂层在汽车漆中的应用已经比较成熟。
纳米颗粒可以填充漆膜的微孔，增加漆膜的质量和耐久性，同时还可以提高汽车漆的光泽度和抗污性。
3. 电子产品纳米涂层在电子产品中的应用主要体现在防刮涂层、抗指纹涂层等方面。
纳米颗粒可以填充涂层微孔，降低表面的摩擦系数，从而提高电子产品的耐磨性和抗污性。
4. 医疗器械纳米涂层在医疗器械中的应用主要体现在表面涂层、防菌涂层等方面。
由于纳米涂层具有较高的表面活性和抗菌性能，可以有效提高医疗器械的卫生安全性。
5. 金属材料纳米涂层在金属材料中的应用主要体现在防腐蚀涂层、耐磨涂层等方面。
纳米涂层可以填充金属表面的微孔，增加金属材料的抗腐蚀性和耐磨性。
6. 其他领域纳米涂层还可以应用于玻璃、塑料、纤维等材料的涂层，以提高这些材料的光学性能、力学性能和耐磨性。
三、纳米涂层的制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常见的纳米涂层制备方法。
纳米涂覆工艺
纳米涂覆工艺纳米涂覆工艺简介纳米涂覆工艺是一种在材料表面应用纳米级涂层的技术。
纳米涂层通常由纳米颗粒组成，这些颗粒具有独特的物理和化学特性，可以改善材料的性能和功能。
纳米涂覆工艺广泛应用于各个领域，包括航空航天、电子、医疗等。
纳米涂覆工艺的原理纳米涂覆工艺的原理基于纳米颗粒的特殊性质。
纳米颗粒通常具有较大的比表面积和独特的表面性质，因此可以在材料表面形成均匀而致密的涂层。
纳米颗粒的尺寸通常在1到100纳米之间，这种小尺寸使得纳米涂层具有优异的性能，例如高硬度、良好的耐腐蚀性和抗磨损性等。
纳米涂覆工艺的应用领域1. 航空航天领域在航空航天领域，纳米涂覆工艺被广泛应用于飞机和航天器的表面保护。
纳米涂层可以提高材料的耐腐蚀性能，减少颗粒沉积和气体吸附，同时还可以增加材料的表面硬度和疲劳寿命。
2. 电子领域在电子领域，纳米涂覆工艺可以用于提高电子器件的性能和可靠性。
例如，纳米涂层可以提供优异的导电性能，减少电子器件的能量损耗，同时还可以改善电子器件的耐热性能和抗氧化性能。
3. 医疗领域在医疗领域，纳米涂覆工艺可以应用于医用器械和生物材料的改进。
纳米涂层可以提供抗菌和抗炎效果，减少医疗器械的污染和感染风险。
此外，纳米涂层还可以用于药物传递和组织工程等方面。
4. 汽车领域在汽车领域，纳米涂覆工艺可以应用于汽车外观和内饰的保护。
纳米涂层可以提供优异的防刮和防污性能，减少车身表面的划痕和污渍。
同时，纳米涂层还可以提供抗紫外线辐射和抗腐蚀性能，延长汽车的使用寿命。
纳米涂覆工艺的制备方法纳米涂覆工艺的制备方法多种多样，常见的方法包括溶胶-凝胶法、物理气相沉积和化学气相沉积等。
下面列举了一些常见的纳米涂覆工艺制备方法：1.溶胶-凝胶法–溶液制备：将适量的溶剂和纳米颗粒前驱体混合，并搅拌均匀。
–凝胶形成：通过水热处理或加热干燥，使溶液中的纳米颗粒聚集形成凝胶。
–凝胶涂覆：将凝胶涂覆在材料表面，并进行热处理或光照处理，使凝胶转化为致密的纳米涂层。
材料科学中的纳米涂层技术在防腐蚀中的应用
材料科学中的纳米涂层技术在防腐蚀中的应用引言：随着科技的进步，纳米技术在各个领域都展现了其巨大的潜力。
在材料科学中，纳米涂层技术成为了一种热门的研究方向。
纳米涂层技术不仅可以提升材料的力学性能，还具有卓越的防腐蚀性能。
本文将探讨材料科学中的纳米涂层技术在防腐蚀中的应用。
第一节：纳米涂层技术的概述纳米涂层技术是指利用纳米颗粒进行涂层处理的一种技术。
与传统的涂层技术相比，纳米涂层技术具有颗粒尺寸小、分散性好、化学活性高等特点。
纳米颗粒可以通过溶胶凝胶法、化学沉积法、物理气相沉积法等方法制备而成。
纳米涂层技术可以提供更好的粘附力和耐蚀性，从而有效地防止材料的腐蚀。
第二节：纳米涂层技术在金属防腐蚀中的应用金属在潮湿环境中容易发生腐蚀。
传统的防腐蚀方法通常涂覆有机涂层、阳极保护等，但其耐腐蚀性和使用寿命较有限。
纳米涂层技术则能够改变这一状况。
研究人员发现，纳米涂层技术可以在金属表面形成一层均匀致密的涂层，有效地隔绝了金属与外界环境的接触，从而降低了腐蚀的发生。
同时，纳米涂层技术还可以调控涂层的成分和结构，使其具有更好的防腐蚀性能。
第三节：纳米涂层技术在陶瓷防腐蚀中的应用陶瓷作为一种非金属材料，其耐蚀性优良，但在某些极端环境下仍然容易发生腐蚀。
纳米涂层技术的出现为陶瓷的防腐蚀提供了新的解决方案。
纳米涂层技术可以通过改变陶瓷的表面形貌和成分来提高其抗腐蚀性能。
例如，利用纳米颗粒可以在陶瓷表面形成一层致密的氧化物涂层，有效地阻止了腐蚀介质的侵蚀。
第四节：纳米涂层技术在塑料防腐蚀中的应用塑料作为一种常见的材料，其防腐蚀性能较弱，容易被化学介质侵蚀。
纳米涂层技术可以为塑料提供一种新的防腐蚀方式。
研究人员可以通过将纳米颗粒添加到塑料基体中，形成纳米复合材料，从而增强塑料的防腐蚀性能。
此外，纳米涂层技术还可以在塑料表面形成一层均匀致密的涂层，从而有效地隔绝塑料与外界环境的接触，防止腐蚀的发生。
结论：纳米涂层技术在防腐蚀中的应用为材料科学领域带来了新的突破。
纳米涂层材料在防腐蚀领域的应用
纳米涂层材料在防腐蚀领域的应用近年来，随着科学技术的飞速发展，纳米材料成为各行各业的研究热点。
在这些纳米材料中，纳米涂层材料应用广泛，尤其在防腐蚀领域具有巨大的潜力和前景。
本文将重点介绍纳米涂层材料在防腐蚀领域的应用及其优势。
一、纳米涂层材料在防腐蚀领域的应用在工程领域中，金属结构常处于潮湿、腐蚀性气候和高温等环境下，容易受到腐蚀的侵害。
而纳米涂层材料通过在金属表面形成有效的保护膜，可提供长期的防腐蚀保护。
目前，纳米涂层材料主要应用于以下几个方面：1. 金属防腐纳米涂层材料可以在金属表面形成一层密封的保护膜，有效隔绝金属与外界介质的接触，防止氧化和腐蚀的发生。
这些纳米涂层具有良好的耐腐蚀性能，可降低金属部件的维护和更换频率，延长使用寿命。
2. 油漆和涂层纳米涂层材料可以添加到油漆和涂层中，提升其防腐蚀性能。
例如，在喷涂在汽车表面的涂层中添加纳米颗粒，可以提高涂层的抗腐蚀性能，防止因外界环境的侵蚀而导致汽车表面生锈。
3. 医疗设备纳米涂层材料在医疗领域也有广泛应用。
例如，在人工关节和植入材料上应用纳米涂层，可以增强其耐腐蚀性和生物相容性，降低患者的感染风险，并延长植入物的使用寿命。
二、纳米涂层材料的优势相比传统的涂层材料，纳米涂层材料在防腐蚀领域具有以下几个优势：1. 增强附着力纳米涂层材料具有较高的表面能，可以与基材更好地结合，提高涂层的附着力。
这种优势可以降低涂层的脱落风险，确保涂层在复杂腐蚀环境中的稳定性。
2. 抗划伤性能纳米涂层材料中的纳米颗粒具有高硬度和优异的划伤性能，可以有效防止外界磨损对涂层的破坏。
这对于长期暴露在复杂环境下的金属结构来说，具有重要意义。
3. 自修复功能纳米涂层材料中的纳米颗粒可以填充微小的划痕和裂纹，实现涂层的自修复。
这种功能有助于延长涂层的使用寿命，减少对涂层的维护和修复。
4. 多功能性纳米涂层材料可以通过调整组分和结构，实现涂层的多功能化。
例如，可以将纳米颗粒表面修饰功能材料，如抗菌剂、保湿剂等，赋予涂层额外的性能。
纳米涂层的市场前景与应用研究探讨
纳米涂层的市场前景与应用研究探讨在当今科技飞速发展的时代，纳米技术已经成为众多领域的研究热点，纳米涂层作为其中的一个重要分支，正逐渐展现出其巨大的市场潜力和广泛的应用前景。
纳米涂层，顾名思义，是指通过特殊的工艺在物体表面形成一层厚度在纳米级别的涂层。
这看似微不足道的一层薄膜，却蕴含着强大的功能和性能优势。
从市场前景来看，纳米涂层行业正处于快速发展的阶段。
随着人们对产品性能和质量要求的不断提高，纳米涂层在多个领域的需求持续增长。
例如，在电子行业，纳米涂层可以提高电子设备的防水、防尘和防腐蚀性能，延长设备的使用寿命。
在汽车工业中，纳米涂层能够增强汽车零部件的耐磨、耐腐蚀和抗划伤能力，提升汽车的整体性能和外观质量。
此外，在家居用品、医疗器械、航空航天等领域，纳米涂层也有着广阔的应用空间。
纳米涂层之所以能够在市场上受到青睐，主要得益于其独特的性能优势。
首先，纳米涂层具有优异的耐磨性。
它能够在物体表面形成一层坚硬的保护膜，有效抵抗外界的摩擦和磨损，使物体表面长时间保持光滑和完好。
其次，纳米涂层具备出色的耐腐蚀性能。
无论是面对酸、碱还是其他化学物质的侵蚀，纳米涂层都能为物体提供可靠的防护，大大延长物体的使用寿命。
再者，纳米涂层还具有良好的防水、防油和防尘性能。
这使得经过纳米涂层处理的物品易于清洁和维护，保持良好的工作状态。
在应用方面，纳米涂层已经取得了显著的成果。
在电子设备领域，智能手机、平板电脑等电子产品的屏幕和外壳常常采用纳米涂层技术，以提高其抗指纹和抗划伤能力。
同时，纳米涂层还可以使电子设备具备更好的防水性能，让用户在使用过程中更加放心。
在汽车行业，发动机部件、轮毂、车身等部位都可以应用纳米涂层，不仅能够提高汽车的外观美观度，还能增强其机械性能和耐久性。
在家居用品方面，纳米涂层可以用于厨房电器、家具表面等，使其更易于清洁和保养。
然而，纳米涂层的发展也并非一帆风顺。
目前，纳米涂层技术仍面临一些挑战。
一方面，纳米涂层的制备成本相对较高，这在一定程度上限制了其大规模的应用。
纳米涂层的制备与应用分析
纳米涂层的制备与应用分析在当今科技飞速发展的时代，纳米技术无疑是一颗璀璨的明星。
其中，纳米涂层作为纳米技术的重要应用领域，正逐渐改变着我们的生活和众多产业的发展格局。
纳米涂层是指通过特定的制备方法，在物体表面形成一层厚度在纳米尺度的薄膜，这层薄膜赋予了物体许多独特的性能和优势。
一、纳米涂层的制备方法1、物理气相沉积（PVD）物理气相沉积是一种常见的纳米涂层制备技术。
它通过在真空环境中，将原材料蒸发或溅射成气相，然后在基底表面沉积形成纳米涂层。
例如，溅射镀膜就是利用高能粒子撞击靶材，使靶材原子溅射到基底上形成涂层。
这种方法可以制备出高质量、均匀且附着力强的纳米涂层。
2、化学气相沉积（CVD）化学气相沉积则是利用气态的先驱反应物，在基底表面发生化学反应并沉积形成纳米涂层。
例如，热 CVD 方法通过加热反应物使其分解并在基底上沉积。
CVD 方法能够制备出大面积、复杂形状的纳米涂层，但反应条件相对较为苛刻。
3、溶胶凝胶法溶胶凝胶法是先将前驱体溶解在溶剂中形成溶胶，然后通过水解和缩聚反应形成凝胶，最后经过干燥和热处理得到纳米涂层。
这种方法成本较低，工艺相对简单，适合制备多种成分的纳米涂层。
4、电化学沉积电化学沉积是在电解液中，通过施加电流使金属离子在电极表面还原并沉积形成纳米涂层。
它可以精确控制涂层的厚度和结构，适用于制备金属纳米涂层。
二、纳米涂层的性能优势1、优异的耐磨性纳米涂层能够显著提高物体表面的耐磨性能。
由于其纳米级的结构，涂层中的颗粒更加细小且分布均匀，能够有效抵抗摩擦和磨损，延长物体的使用寿命。
例如，在机械零件表面制备纳米涂层，可以大大减少零件的磨损，降低维修成本。
2、良好的耐腐蚀性纳米涂层能够有效阻挡外界的腐蚀性介质与基底接触，从而提高物体的耐腐蚀性能。
其细小的孔隙和致密的结构，能够阻止腐蚀物质的渗透和扩散，为基底提供了可靠的防护。
在化工、海洋等领域，纳米涂层的应用可以有效延长设备的使用寿命，减少因腐蚀造成的损失。
纳米涂层材料
纳米涂层材料纳米涂层（nanocoating）是利用纳米科技制备的一种薄膜材料，具有纳米级尺寸效应，具有广泛的应用潜力。
纳米涂层材料可以应用于汽车、建筑、电子、航空航天等领域，具有防腐蚀、防污、防紫外线、耐磨、遮光等优异性能。
纳米涂层材料的制备过程主要是通过溶胶-凝胶法、物理气相沉积法、电化学沉积法等制备技术制备而成。
这种材料由纳米级微粒组成，所以具有高度的透明性，可以在物体表面形成极薄的保护层。
纳米涂层材料的厚度通常在1到100纳米之间，因此不会改变物体原有的外观和性能。
纳米涂层材料通常有多种功能，其中最主要的功能是防腐蚀。
纳米涂层材料可以形成一层致密的保护膜，阻隔外界氧气、水分和化学物质的侵蚀，保护物体表面不受腐蚀。
由于纳米涂层的膜层结构致密，内部微观结构均匀，因此其防腐蚀性能远远优于传统的涂层材料。
此外，纳米涂层材料还具有防污、防紫外线、耐磨、遮光等性能。
纳米涂层材料能够在物体表面形成一层超疏水薄膜，使得液体无法渗透进入表面，因此不容易被污物和污染物所附着；纳米涂层材料还能够吸收和反射紫外线，起到保护物体的作用；由于纳米涂层材料具有高硬度和耐磨性，因此可以延长物体的使用寿命；而且纳米涂层材料还可以在物体表面形成一层隔热膜，降低热能的传导。
纳米涂层材料的应用领域非常广泛。
在汽车领域，纳米涂层材料可以应用于车身和零部件的表面，延长汽车的使用寿命和保持车身光亮；在建筑领域，纳米涂层材料可以应用于玻璃、金属和混凝土等建筑材料的表面，提高建筑物的防污性能和美观程度；在电子领域，纳米涂层材料可以应用于手机、平板电脑等电子设备的表面，保护设备不受污染和磨损；在航空航天领域，纳米涂层材料可以应用于飞机和卫星的表面，提高飞行器的抗腐蚀能力和遮光性能。
总之，纳米涂层材料是一种具有多种功能的薄膜材料，可以应用于各个领域，具有很大的应用潜力。
随着纳米技术的不断发展，纳米涂层材料将会在未来得到更广泛的应用。
纳米涂层 微流控
纳米涂层微流控纳米涂层微流控技术是一种结合纳米材料和微流控技术的新型技术，其在各个领域具有广阔的应用前景。
本文将从纳米涂层和微流控技术的基本概念入手，详细介绍纳米涂层微流控技术的原理、应用和发展趋势。
一、纳米涂层的概念和应用纳米涂层是一种具有纳米级尺寸的材料覆盖在宏观材料表面的一层薄膜。
由于纳米材料具有特殊的物理和化学性质，纳米涂层在表面改性、防腐蚀、抗磨损等方面具有独特的优势。
纳米涂层可以提高材料的硬度、耐磨性、耐腐蚀性等性能，同时还可以改善材料表面的润滑性和导电性。
纳米涂层技术在各个领域都有广泛的应用。
在汽车工业中，纳米涂层可以提高汽车表面的耐磨性和耐腐蚀性，延长汽车的使用寿命。
在电子工业中，纳米涂层可以提高电子元件的导电性和耐腐蚀性，提高电子产品的性能和可靠性。
在医疗领域中，纳米涂层可以应用于医疗器械的表面改性，提高医疗器械的生物相容性和抗菌性能。
二、微流控技术的概念和应用微流控技术是一种用微米级通道控制微小液滴或气泡流动的技术。
微流控技术的基本原理是利用微通道结构的流动特性，可实现对微米级颗粒、细胞、分子等微小物体的精确操控和分离。
微流控技术具有操作简单、实验周期短、样品消耗小等优点。
微流控技术在生物医学、化学分析、环境监测等领域有广泛的应用。
在生物医学领域中，微流控技术可以用于细胞培养、细胞分离、基因分析等方面，为生物医学研究和临床诊断提供了新的手段。
在化学分析领域中，微流控技术可以用于微量样品的混合、反应和检测，提高分析的灵敏度和准确性。
在环境监测领域中，微流控技术可以用于水质检测、大气污染监测等方面，实现对环境污染物的快速检测和监测。
三、纳米涂层微流控技术的原理纳米涂层微流控技术是将纳米涂层和微流控技术相结合，通过在微通道内部涂覆纳米材料，实现对微小物体的操控和分离。
纳米涂层可以改变微通道内壁的物理和化学性质，从而实现对流体流动的控制和微小物体的操纵。
纳米涂层可以通过改变微通道内壁的表面能和润湿性，实现对流体的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品应用简介Parylene应用领域简介:Parylene是一种对二甲苯的聚合物。
用独特的真空气相沉积工艺制备，由活性小分子在基材表面“生长”出完全敷形的聚合物薄膜涂层，它能涂敷到各种形状的表面，包括尖锐棱边、裂缝和内表面。
这种室温沉积制备的0.1-100微米薄膜涂层，厚度均匀、致密无针孔、透明无应力、不含助剂、不损伤工件、有优异的电绝缘性和防护性，是当代最有效的防潮、防霉、防盐雾涂层材料。
精细的尺寸和优异的性能结合，使Parylene在要求高性能和高可靠性的当代高新技术产品中得到了越来越多的应用。
Parylene二聚体涂料有Parylene N、Parylene C和Parylene D型。
Parylene N是其基础成员，具有很好的介电性能、极低的介质损耗、高绝缘强度以及不随频率变化的介电常数。
它是所有Parylene中穿透能力最高的一种。
Parylene C是第二个商业化的成员，由一个氯原子替代了单体上芳香烃的一个氢原子而形成的。
Parylene C将良好的电性能，物理性能结合在一起，并且对于潮湿和其它腐蚀性气体具有低渗透性，可以提供真正的无针孔敷形隔离，是涂敷重要电路板的首选材料Parylene D是第三个商业化的成员，由两个氯原子替代了单体上芳香烃的两个氢原子而形成的。
性能与Parylene C相似，但是具有更高的耐热能力。
Parylene HT，最新的商业化成员，由替代N型二聚体的所有的α氢原子而形成。
具有更低的介电常数(即透波性能好) 、更好的稳定性和防水、防霉、防盐雾性能。
短期耐温可达450摄氏度，长期耐温可达350摄氏度，并具有很强的抗紫外线能力，适合作为高频微波器件的防护材料。
目前，从普通领域到不为人知的领域，Parylene都有应用，其所涵盖的应用市场从太空深处的飞行器、汽车发动机一直到心脏调搏器、军事电子产品等。
可以预见，得益于自动化沉积设备的出现，不同技术领域对这种聚合物的日益熟悉，以及涂敷效率的不断改进等等，Parylene的应用广度将进一步得到拓宽。
以下是目前几种有代表性的应用：１、Parylene在磁芯上的应用2、Parylene在微电子／微马达上的应用３、Parylene在ＳＭＤ上的应用４、Parylene在文物／标本上的应用５、Parylene在医学上的应用6、Parylene在橡胶制品上的应用。
磁芯/磁铁/特殊金属上的应用Parylene在磁芯上的应用Parylene真空涂敷技术有优异的电性能，介电性能和低的介质损耗及高的介电强度。
同时它还具有优良的机械性能，高的机械强度和低的摩擦系数，它不仅能提供绝缘而且也能消除摩擦引起的绕线时对线的损伤。
Parylene涂层较薄且厚度均匀使绕线器件能保持最大的绕线窗，并在棱角处有足够的涂层厚度，使性能参数极大的提高。
明显优于刷涂,浸涂,喷涂等其它涂敷技术。
它的先进性主要是气相单体直接形成固体涂层而没有液态的过程。
涂层是从基材的表面向外˜生长˜，形成一个均匀厚度涂层，在1微米以下时也是无针孔的。
又由于Parylene涂层是在室温下形成的，因此可以防止固化时由热膨胀引起的应力问题。
Parylene特别适合用于铁氧体材料(磁环、磁芯)等电子组件的镀膜，镀膜后的电子组件其涂膜附着力强、耐磨性好、硬度高、抗高电压绝缘性强，漆膜外观细腻均匀、柔滑、触感极佳。
耐漆包线的绕线性强，漆膜不裂伤。
同时可以增加铁氧体等磁性材料的介电性及耐高压性能，可以克服普通环氧树脂喷涂处理后不耐酸、磨等方面的缺陷。
Parylene 涂层能在磁性材料表面形成均匀一致的绝缘防护涂层！铁氧体磁性材料及稀土永磁：高导磁软磁铁氧体小磁芯以其体积小、性能高、用量大、市场前景好被我国磁性材料行业作为今后10-15年的重点发展产品。
这些产品的表面必须采用Parylene来涂上一层保护层，以增强产品表面的绝缘性、坚固性、光滑性。
这种涂层是传统的还氧喷涂所无法达到的；稀土永磁产品在汽车、音箱、磁疗保健品、电机等领域的运用越来越广泛。
但是这类产品表面的耐腐蚀要求非常高。
普通的电镀、电泳处理的后的产品的耐盐雾时间仅能达到70-100小时。
而采用Parylene可以达到300-500小时。
其耐腐蚀时间是前者的4-5倍。
磁性材料（绝缘、防锈、防线伤、填补针孔稳定特性制作）铸造部件经Parylene处理的表面不会有微粒产生，同时可以增强工作的可靠性，并且可防止污染。
扇热风扇，马达上的应用Parylene在扇热风扇，马达上的应用：扇热风扇电子部分经过parylene纳米镀膜，使其可达到防潮、防水、防尘、耐酸碱、耐高电压及干式润滑的效果，能够达到国际IP等级的相关要求，是目前为止最好的防水防潮处理方式。
医学/医疗设备上应用Parylene在医学上的应用Parylene是一种化学惰性好又具有良好生物相容性的高纯涂层材料, 美国FDA认可，用于各类体内植入，经它涂敷的器件可改善表面润滑性、生物相容性，提高可靠性。
不需要经升温固化过程，室温下成膜，不需要催化剂，因此生物传感器、骨钉、骨板、心脏起搏器等植入性器件经Parylene 涂敷可改善生物相容性，提高在生物环境中工作的可靠性。
导尿管经Parylene涂敷后可提高润滑性。
生物医疗器材：Parylene以其良好的耐腐蚀、抗细菌、低阻滯性、低摩擦系數、防锈、抗氧、耐溶剂制作及生物相容性，在国际临床运用的生物医疗器材的表面涂层上，将逐步取代TiNi合金涂层而被列为首选材料。
军事/航空/航天，汽车电子，潜水领域上的应用Parylene在军事/航空/航天，汽车电子，水下设备领域上的应用混合电路：Parylene能提高引线及焊点的结合强度，消除表面的水分、金属离子和其它微粒污染，广泛用于军事科技、航空、航天等领域。
印刷电路板：是Parylene最广泛的应用之一，它符合美国军标Mil-l-46058C中的XY型各项标准。
在盐雾实验及其它恶劣环境下仍可保持电路板的高可靠性，可保护控制工程线路中的敏感组件，并且不会影响电路板元器件的功能运作。
集成电路板：大规模集成电路表面经过Parylene处理后，不但可以提高引线、引脚等裸露部件的防腐、防潮能力，而且其性能不会改变。
微电子/微马达上的应用Parylene在微电子／微马达上的应用Parylene涂层不仅有优异的介电性能、低的介质损耗和高的介电强度，同时具有优良的机械性能和耐辐射性能。
Parylene如此高的介电强度主要归功于Parylene能形成连续无缺陷和无其它填充物的薄膜。
Parylene具有优异的尺寸稳定性和低温性能，在几乎不改变器件尺寸的情况下提供1.5KV,2.0KV 甚至更高的耐电压击穿性能。
因此，Parylene可用作微电子，微马达的表面处理和绝缘体。
使用高纯度的Parylene作钝化层和介质层，能提供安全、稳定的防护。
微电子、半导体：使用高纯的Parylene作钝化层和介质层，能提供安全、稳定的防护。
传感器和换能器：自动化控制和恶劣环境下使用的传感器、换能器，Parylene 涂层防护可以提高环境适应性和可靠性，涂层无针孔，且具有防潮功能。
各种传感器传感部件及弯曲管。
适用于各种恶劣环境。
橡胶制品的应用Parylene在橡胶制品上的应用。
Parylene可以改变橡胶制品的表面特性，改变橡胶制品的摩擦性能、触感、耐化学药品溶胀、耐静电击穿性能等。
硅橡胶经Parylene Coating后可以在硅胶按键产品的表面形成的一种均匀而极薄（2-3 μm）、且与原产品表面轮廓相一致的聚合物保护层。
经过Parylene后的产品，具有优越的屏障特性、光学性能、热性能以及良好的抗磨擦能力，使用寿命大大加强。
密封垫：储油、储气装置上的密封垫的表面经过Parylene Coating后，可以起到防泄漏的作用。
文物/标本上的应用Parylene在文物／标本上的应用Parylene是一种完全线性结构的高结晶度透明薄膜材料，直接涂敷在被保护标本上，无需另加防霉剂，本身防霉能达零级。
脆弱的文物、标本等可用Parylene加固保护，能防止文物标本、生物、动植物标本朽蚀及虫蛀，无需特殊保护就能长期保存，被誉为是一种可给考古界、生物界带来特殊福音的新型保护材料，能解决其它材料不能解决的文物保护问题。
脆弱的文物、标本等可用Parylene加固保护、延长寿命上千年甚至上万年，被誉为是一种可给考古界带来一场变革的新型文物保护材料，能解决其它材料不能解决的文物保护问题。
档案保存Parylene覆膜可使档纸张的质地变得坚韧、耐储存，不必担心珍贵的档在查阅时被损坏。
精密仪器，设备PCBA,FPC，SMD上的应用Parylene在精密电子仪器设备PCBA,FPC，ＳＭＤ上的应用Parylene涂层是在室温下在元件上自发形成的，不需要经升温固化过程，不需要对基材施加室温以上的温度和更多的时间来让膜生长。
Parylene有高的机械强度和低的摩擦系数，这二者的结合使Parylene成为对小型绕线伤害元件唯一的绝缘层。
Parylene 是这些先进组装方式最好的防护材料。
Parylene活性分子的良好穿透力能在元件内部，底部和周围形成无气隙的优质防护层。
LED灯条，LED模组，显示屏上的应用Parylene在LED灯条，LED模组，显示屏上的应用LED灯条、LED灯模组、LED显示屏经过parylene微米镀膜，使其可达到防潮、防水、防尘、耐酸碱、耐高电压及干式润滑的效果，能够达到国际IP等级的相关要求，大大提升产品的使用寿命和使用效果。
Parylene(派瑞林)介绍Parylene(派瑞林）是对二甲苯化合物的环形二聚体，也是直链型聚对二甲苯的单体，在四十年代后期有英国曼彻斯特大学研究高分子的一位化学家首次分离出，后来Union Carbide公司的科学家威廉戈罕开发了一种沉积方法来应用该产品成膜，Parylene及其成膜技术最早用于美国的军事和航天技术，到90年代才慢慢民用化，但其制造技术一直处于垄断和保密状态。
目前国际上仅有几家大公司在生产该系列产品，而国内对该产品生产应用研究才刚刚起步。
Parylene产品特征1，气相沉积：唯一可工业化应用的气相沉积高分子材料。
2，复杂表面的完全敷型性：由于采用气相沉积工艺，气态的单体裂解成自由基后直接在固体表面聚合成固态的高分子薄膜，所以在涂敷材料表面上，无论形态多复杂，都能无孔不入，不会留下死角。
3，纳米级：根据气态单体浓度和沉降聚合时间，可以得到均匀的可控厚度的涂敷薄膜，其厚度在0.1~10微米，甚至几十纳米。
4，耐腐蚀：薄膜的组成是聚对二甲苯高分子材料，水，气透过率极低，可防水，防盐雾，耐酸碱，抗氧化。
5，绝缘性能：既有低的介质损耗和高的介电强度，又有高的机械强度和低的摩擦系数，适合大部分电子产品的应用。
