电源管理芯片调试软件USB-PMBus简介
pmbus的direct格式

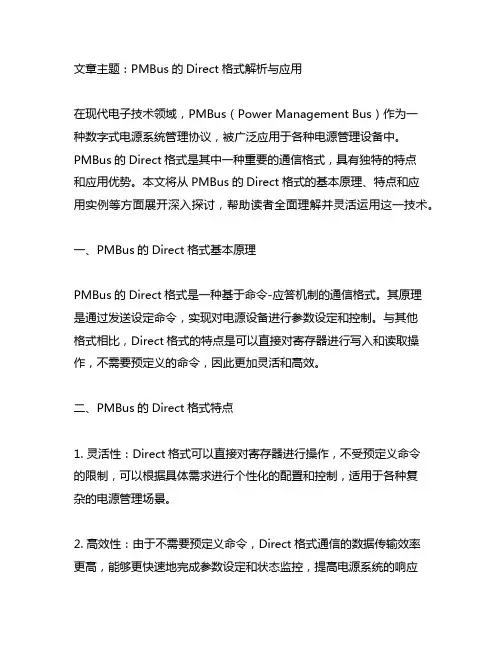

文章主题：PMBus的Direct格式解析与应用在现代电子技术领域，PMBus（Power Management Bus）作为一种数字式电源系统管理协议，被广泛应用于各种电源管理设备中。
PMBus的Direct格式是其中一种重要的通信格式，具有独特的特点和应用优势。
本文将从PMBus的Direct格式的基本原理、特点和应用实例等方面展开深入探讨，帮助读者全面理解并灵活运用这一技术。
一、PMBus的Direct格式基本原理PMBus的Direct格式是一种基于命令-应答机制的通信格式。
其原理是通过发送设定命令，实现对电源设备进行参数设定和控制。
与其他格式相比，Direct格式的特点是可以直接对寄存器进行写入和读取操作，不需要预定义的命令，因此更加灵活和高效。
二、PMBus的Direct格式特点1. 灵活性：Direct格式可以直接对寄存器进行操作，不受预定义命令的限制，可以根据具体需求进行个性化的配置和控制，适用于各种复杂的电源管理场景。
2. 高效性：由于不需要预定义命令，Direct格式通信的数据传输效率更高，能够更快速地完成参数设定和状态监控，提高电源系统的响应速度和实时性。
3. 可定制性：Direct格式支持用户自定义命令和寄存器，可以根据具体的应用需求进行定制化设计，满足特定的电源管理功能和性能要求。
三、PMBus的Direct格式应用实例以某高性能服务器电源管理系统为例，采用PMBus的Direct格式实现了多路电压输出、动态调整和实时监测等功能。
通过对PMBus协议的Direct格式进行灵活配置，实现了电源系统对复杂负载变化的快速响应和高效管理，确保了系统的稳定和可靠性。
四、个人观点与理解作为一种先进的数字式电源管理技术，PMBus的Direct格式具有极大的应用潜力和市场前景。
其灵活性和高效性使得它能够更好地适应多样化、个性化的电源管理需求，为电子设备的节能、稳定和可靠运行提供了有力支持。

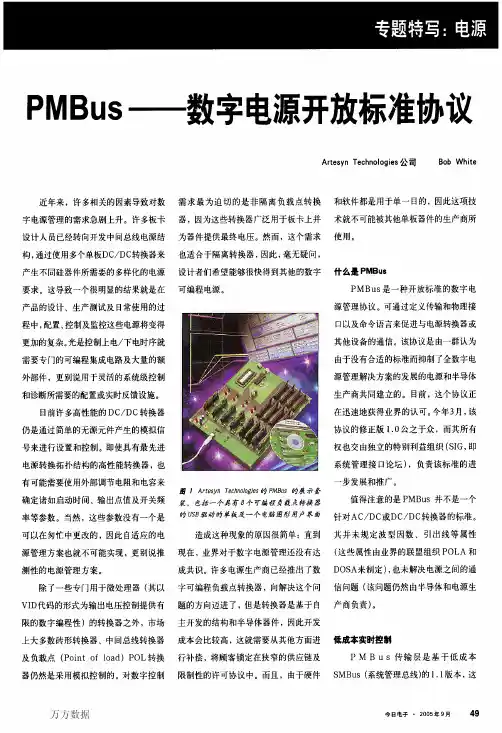

PMBus--数字电源开放标准协议
ＰＭＢＵＳ近年来，许多相关的因素导致对数字电源管理的需求急剧上升。
许多板卡设计人员已经转向开发中间总线电源结构，通过使用多个单板ＤＣ／ＤＣ转换器来产生不同硅器件所需要的多样化的电源要求。
这导致一个很明显的结果就是在产品的设计、生产测试及日常使用的过程中，配置、控制及监控这些电源将变得更加的复杂。
光是控制上电／下电时序就需要专门的可编程集成电路及大量的额外部件，更别说用于灵活的系统级控制和诊断所需要的配置或实时反馈设施。
目前许多高性能的ＤＣ／ＤＣ转换器仍是通过简单的无源元件产生的模拟信号来进行设置和控制。
即使具有最先进电源转换拓扑结构的高性能转换器，也有可能需要使用外部调节电阻和电容来确定诸如启动时间、输出点值及开关频率等参数。
当然，这些参数没有一个是可以在匆忙中更改的，因此自适应的电源管理方案也就不可能实现，更别说推测性的电源管理方案。
除了一些专门用于微处理器（其以ＶＩＤ代码的形式为输出电压控制提供有限的数字编程性）的转换器之外，市场上大多数砖形转换器、中间总线转换器及负载点（Ｐｏｉｎｔｏｆｌｏａｄ）ＰＯＬ转换器仍然是采用模拟控制的。
对数字控制数字电源开放标准协议需求最为迫切的是非隔离负载点转换器，因为这些转换器广泛用于板卡上并为器件提供最终电压。
然而，这个需求也适合于隔离转换器，因此，毫无疑问，设计者们希望能够很快得到其他的数字可编程电源。
围１ＡｒｔｅｓｙｎＴｅｃ加０｜ｏｇｉｅｓ的ＰＭＢｕｓ的展示套裳，包括一个具有８个可一编程负载点转换器的ＵｓＢ驱动的单板及一个电脑图形嗣户界面造成这种现象的原因很简单：直到现在，业界对于数字电源管理还没有达成共识。
许多电源生产商已经推出了数字可编程负载点转换器，向解决这个问题的方向迈进了，但是转换器是基于自主开发的结构和半导体器件，因此开发成本会比较高，这就需要从其他方面进行补偿，将顾客锁定在狭窄的供应链及限制性的许可协议中。
而且，由于硬件ＡｒｔｅｓｙｎＴｅｃｈｎｏｌｏｇｉｅｓ公司ＢｏｂＷｈｉｔｅ和软件都是用于单一目的，因此这项技术就不可能被其他单板器件的生产商所使用。
详解电源管理总线(PMBus)数字电源开放标准协议
详解电源管理总线（PMBus）数字电源开放标准协议PMBus(电源管理总线)开放标准规范定义了一个用来控制功率转换和管理器件的数字通信协议。
在供电要求较复杂的系统中，通常使用多个DC/DC转换器来产生不同的半导体器件所需要的供电要求。
导致一个明显结果就是在产品设计、生产测试及日常使用的过程中，控制和监测这些电源将变得更加复杂。
目前，许多高性能DC/DC转换器仍然通过无源元件产生的模拟信号来进行控制。
即使采用最先进的电源电路拓扑，也不得不使用外部的电位器和电容来调节诸如启动时间、输出电压值及开关频率等参数，而且这些参数不能随时更改。
PMBus是一种开放型标准的数字电源管理协议。
可通过定义传输和物理接口以及命令语言来实现变换器与其他设备的通信。
PMBus的传输层是基于低成本的SMBus(系统管理总线)的1.1版本，这是个功能强健、符合工业现场应用标准的I2C串行总线的版本，具有分组校验和主机通知的功能。
PMBus继承了SMBus的SMBALERT信号，该信号可使从属设备中断系统主机对总线的控制，此方式一方面减少了系统主机的负担，使主机在大多数时间内进行闭环控制;另一方面比用专门的微控制器来查询的方式更灵活。
此外，PMBus协议将从属设备的默认配置数据保存在永久性存储器内或者在硬件上设置好，在上电的过程中，不需通过总线通信来得到初始配置信息，缩短了启动时间，也减少了一部分总线数据传输。
除了SMBus的时钟、数据及中断线之外，PMBus协议还规定了两种与电源转换设备共同使用的硬件信号，一个是与总线发出的命令共同使用的控制信号，用于启动和关闭单个从属设备;另一个是可选的写保护信号，用于防止更改从属设备存储器中的数据。
与其他总线不同的是PMBus的主控设备不是专门的集成电路，这给进行电源管理的主控设备选型提供了灵活性。
当电源系统比较庞大时，可以采用PC 机配置相应的数据采集板卡来完成各种管理功能，而对于较小的电源系统则可以是单板上现成的微处理器、一些额外的低成本的微控制器或者是PLD器件中的一些门。
m-bus介绍
M-Bus是欧洲标准的2线总线, 主要用于消耗测量仪器. M-Bus在建筑物和工业能源消耗数据采集有多方面的应用.·2. 功能TopM-Bus是一种专门为消耗测量仪器和计数器传送信息的数据总线设计的.它的信息传送量是专门为满足其应用而限定好的. 它具有使用价格低廉的电缆而能够长距离传送的特点. M-Bus对每个询问的反应时间为0,1 至0,5秒, 这对于它要完成的任务来说是完全足够的了.M-Bus不会被其他数据总线取代, 相反它是用于传送计数器读数最安全和价廉的. 这已经在实际应用上得到证实: 能够适应电网电压起伏不定的波动. ·3. 原理TopM-Bus的工作原理就象保龄球游戏一样, 只有在计算中心发出询问的情况下, 才能够在附有MESSDAS软件计算中心和计数器之间执行数据交换. 也就是说, 各个终端在计算中心发出指令后才能够提供数据. 从M-Bus物理角度来看各终端之间是不会产生数据交换的.3.1 M-Bus的电子传送规则3.1.1 从计算中心到终端计算中心发送经过改变的M-Bus电压到终端因为计算中心在数据交换过程中没有"中断" M-Bus电压, 所以它可以不断为终端提供M-Bus电压的电源.TI公司研制的接口模块TSS 721可以使终端在获得M-Bus电压时将终端内部的电池关闭, 所以在计算中心工作的情况下, 可提供M-Bus电压, 即使终端没有内部电池, 系统同样可以运行.在电池中断和M-Bus关闭的情况下会出现数据停止的结果.3.1.2 从终端到计算中心终端随它的电流消耗而反馈信息直流电电流 1,5 mA 脉冲电流 = 直流电电流 + 11-20 mA 电流调制可确保高抗干扰力终端由于电消耗增大而反馈数据, 两个终端是不会互相交换数据的, 只有提供电源的计算中心,可以确定电消耗增大.3.2. M-Bus 协议M-Bus 协议是以IEC 870协议为基础的(这个协议是远程通讯标准协议). IEC 870协议旷展部分的详细解释在DIN EN 1434-3中可以找到.M-Bus 协议和电报的区别在于固定的长度和变化的长度. 电报和M-Bus的详细解释分别在DIN EN 1434-3 和M-Bus使用说明.3.3 M-Bus 传送数据距离M-Bus 传送数据距离和以下因素有关:网络分布线路情况电缆长度和截面积传送速度终端的数量可以通过调整作为互感器的数字远程控制器而提高3.4 M-Bus 特性3.4.1 传送速度传送速度为 300 至 9600 Baud，数据交换时耗为0,1至0,5秒3.4.2 安装注意事项铺设M-Bus 系统的电缆无需按固定线路，不要超过电缆最长标准，M-Bus具有防接错功能，每一个数字远程控制器可同时为250个终端服务，可利用工业区的建筑内现有的双缆电缆作为传送载体3.4.3 注册费用无需纳注册费3.4.4 安装费用由于使用了电话线, 使安装费用非常低·4. 配件Top可提供的M-Bus配件:数字远程控制器作为互感器、数字远程控制器、ENDYS com 试验服务平台、ENDYS模块RS, AN, ANI, ST附有M-Bus的交流电表, 水表, 管道气表, 管道蒸汽表·5. 含义Top地址定义有目的的对一个或多个仪器(计数器)发出询问总线和仪器之间的数据交换方式为了使一个总线系统能够数据交换, 必须使系统内所有仪器都具备一个统一的协议(语言)和传送方式.CEN TC 176 WG 4 : M-Bus 的欧洲标准化的名称M-Bus Meter-Bus的简称(英语: 测量仪器或计数器), M-Bus = 计数器总线Meter-Bus的简称(英语: 测量仪器或计数器), M-Bus = 计数器总线M-Bus是专门用于传送计数器数据的总线, 它的传送数据能力, 速度和数量完全可满足要求. 一般来说读取计数器时间在1秒以内.协议 (M-Bus)用于信息通讯被定义的数据结构. 这种数据结构是由所谓的框架和数据信息组成. 框架包括的信息如目的地址, 指令(怎样使传送的数据得到利用)和数据保护措施(使数据传送过程具有高度安全性).本文选自/dongtai.html。
pmbus协议
pmbus协议PMBus（Power Management Bus）是一种用于电源管理的通信协议，它提供了一种标准化的方式来监测、控制和管理电源系统。
PMBus协议定义了一种串行通信协议，可以用于与各种电源设备进行通信。
PMBus协议基于I2C（Inter-Integrated Circuit）总线，通过在电源管理器和电源设备之间传输命令和数据来实现通信。
PMBus协议使用了一种灵活的命令和数据格式，使得可以在不同的电源设备之间进行通用的交互。
PMBus协议为电源设备提供了一系列的命令，可以用于查询设备的状态、设置设备的参数、开启/关闭设备的功能等。
例如，可以使用PMBus命令来查询电源设备的电压、电流、温度等参数，并根据需要对电源设备的输出进行调整。
PMBus协议还支持事件通知机制，可以在电源设备发生故障或达到某个预定的值时，及时通知控制器，以便及时采取相应的措施。
PMBus协议还支持电源设备的固件升级，可以通过PMBus协议将最新的固件程序下载到电源设备中，以提供更好的性能和功能。
PMBus协议具有很高的灵活性和可扩展性，可以适应不同类型的电源设备和应用场景。
PMBus协议可以支持多个电源设备之间的级联连接，形成一个大规模的电源系统。
PMBus协议还具有很好的互操作性，能够与其他电源管理协议和标准进行兼容。
例如，PMBus协议可以与IPMI （Intelligent Platform Management Interface）协议结合使用，实现对电源设备的远程管理和监控。
PMBus协议在电源管理领域广泛应用。
它可以用于服务器、网络设备、工业控制系统等各种电子设备中。
PMBus协议可以帮助提高系统的功率效率，减少能耗，提高系统的可靠性和稳定性。
总之，PMBus协议是一种用于电源管理的通信协议，它能够提供标准化的方式来监测、控制和管理电源系统。
PMBus协议具有灵活性、可扩展性和互操作性，广泛应用于各种电子设备中，提高了系统的效率和可靠性。
pmbus stm32 操作逻辑
pmbus stm32 操作逻辑PMBus与STM32微控制器的集成PMBus（电源管理总线）是一种标准化数字串行总线，用于管理和监测数字电源设备。
它可用于配置、监控和控制电源模块，例如DC-DC转换器、AC-DC转换器和电池充电器。
STM32系列微控制器因其高性能、低功耗和丰富的外设而成为PMBus通信的理想选择。
这些微控制器集成了I2C外设，该外设可用于与PMBus设备进行通信。
PMBus操作逻辑PMBus操作逻辑基于主从通信模型。
STM32微控制器通常充当主设备，而PMBus设备充当从设备。
主设备初始化通信并发送命令，从设备响应命令并返回数据。
PMBus通信使用两条线，分别是串行数据线（SDA）和串行时钟线（SCL）。
主设备生成串行时钟信号，从设备使用SCL信号来同步数据传输。
PMBus命令PMBus定义了一组标准命令，用于执行各种操作，包括：读命令：用于从PMBus设备读取数据。
写命令：用于向PMBus设备写入数据。
块读命令：用于一次性从PMBus设备读取多个字节的数据。
块写命令：用于一次性向PMBus设备写入多个字节的数据。
每个命令都由一个命令字节和一个或多个数据字节组成。
命令字节指定要执行的操作，而数据字节包含所需的参数或返回的数据。
PMBus消息格式PMBus消息由以下部分组成：前导：一个起始位，表示消息的开始。
命令：一个命令字节，指定要执行的操作。
数据：一个或多个数据字节，包含参数或返回的数据。
CRC 校验和：一个 8 位 CRC 校验和，用于验证消息的完整性。
停止：一个停止位，表示消息的结束。
STM32 PMBus驱动程序STMicroelectronics 为 STM32 微控制器提供了一个 PMBus 驱动程序库，简化了 PMBus 通信的实现。
该库提供了一组函数，用于配置 I2C 外设、发送和接收 PMBus 命令以及处理 CRC 校验和。
PMBus 应用PMBus 在各种电源管理应用中得到了广泛的应用，包括：数据中心服务器电信设备工业自动化系统医疗设备电池充电和监控系统优势PMBus 集成到 STM32 微控制器提供了以下优势：精确的电源管理和监控提高系统效率减少系统设计复杂性缩短开发时间。
什么是PMU(PMIC)
什么是PMU（PMIC）什么是PMU(PMIC)PMU(power management unit)就是电源管理单元，一种高集成的、针对便携式应用的电源管理方案，即将传统分立的若干类电源管理芯片，如低压差线性稳压器(LDO)、直流直流转换器(DC/DC)，但现在它们都被集成到手机的电源管理单元(PMU)中，这样可实现更高的电源转换效率和更低功耗，及更少的组件数以适应缩小的板级空间，成本更低。
PMU 作为消费电子(手机、MP4、GPS、PDA 等)特定主芯片配套的电源管理集成单元，能提供主芯片所需要的、所有的、多档次而各不相同电压的电源，同电压的能源供给不同的手机工作单元，像处理器、射频器件、相机模块等，使这些单元能够正常工作。
按主芯片需要而集成了电源管理，充电控制，开关机控制电路。
包括自适应的USB-Compatible 的PWM 充电器，多路直流直流转换器(BuckDC-DCconverter)，多路线性稳压器(LDO)，Charge Pump，RTC 电路，马达驱动电路，LCD 背光灯驱动电路，键盘背光灯驱动电路，键盘控制器，电压/电流/温度等多路12-BitADC，以及多路可配置的GPIO。
此外还整合了过/欠压(OVP/UVP)、过温(OTP)、过流(OCP)等保护电路。
高级的PMU 可以在USB 以及外部交流适配器、锂电池和应用系统负载之间安全透明的分配电能。
动态电源路径管理(DPPM) 在系统和电池充电之间共享交流适配器电流，并在系统负载上升时自动减少充电电流。
调整充电电流和系统电流分配关系，最大程度保证系统的正常工作，当通过USB 端口充电时，如果输入电压降至防止USB 端口崩溃的阈值以下，则基于输入电压的动态电源管理(IDPM) 便减少输入电流。
当适配器无法提供峰值系统电流时，电源路径架构还允许电池补偿这类系统电流要求。
LDO 是利用较低的工作压差，通过负反馈调整输出电压使之保持不变的稳压器件。
PMBus：电源系统的国际语言.
PMBus定义了两种必需的信号，时钟(SCL)与数据(SDA)。PMBus1.0允许采用3种可选信号。图1显示了PMBus所需的可选信号。SMBALERT#是一种有线信号(wired-and signal)，任意需要引起PMBus主设备注意的从设备都可对其进行拉低。当SMBALERT#信号被拉低，主设备就在PMBus上发出告警响应地址。在传输完告警响应地址之后，每一告警设备根据主设备的计时将它们的设备地址放在SDA上。将地址转移至总线的每个设备必须在此处理过程中同时监控数据线。如果设备发送高比特的时候发现数据线低，那么，这就意味着另一设备也在做出响应，并且具有更高的优先级。一旦某设备成功地将其地址放置在总线上后，该设备就必须释放SMBALERT#线路。虽然该信号被列为“可选”，但却是被建议的。另外，部分OEM厂商还要求PMBus解决方案的供应商提供SMBALERT#信号。
SMBus 1.1与SMBus 2.0之间的另一区别在于，SMBus2.0还包含高功率DC规范。SMBus1.1限制时钟与数据上拉到最大值350uA。在SMB2.0中，该限制是在低功率DC规范中描述的。SMB2.0高功率DC规范允许电流上拉至最大4mA。在任一种情况下，设备都必须能在低输出时，将时钟或者数据线拉到0.4V以下。虽然在吸收350uA的同时，器件只要能把时钟及数据线拉到0.4V以下即可实现PMBus兼容，但是，如果有更强的下拉能力会更有益处。使用SMBus2.0的高功率DC规范可以增强噪声抗扰度。
usb芯片
usb芯片USB芯片是一种集成电路，用于实现通用串行总线（USB）的数据传输和控制。
USB是一种广泛应用的通信协议，用于连接计算机与各种外部设备，如打印机、摄像头、键盘等。
USB芯片在计算机硬件中起着至关重要的作用，下面将对USB芯片进行详细介绍。
首先，USB芯片由多个功能模块组成，包括控制器、收发器、电源管理等。
控制器是USB芯片的核心部分，负责处理和控制数据的传输和通信。
收发器是用来将电子信号转换为适合传输的信号，以及将接收到的信号转换为可读取的数据。
电源管理模块则管理电源供应和功耗，确保USB设备正常工作。
其次，USB芯片的工作原理是通过发送和接收数据包进行通信。
USB使用“主-从”架构，主设备通常是计算机，从设备则是连接在计算机上的外部设备。
主设备负责控制数据传输和管理连接的外部设备，从设备则负责响应主设备的指令并传输数据。
USB芯片支持多种数据传输速度，例如USB 2.0、USB 3.0和USB 3.1等。
USB 2.0是目前最常见的USB标准，传输速度为480Mbps，适用于大多数普通的外部设备。
USB 3.0是USB2.0的升级版，传输速度提升至5Gbps，适用于需要高带宽的设备，如高清摄像头和外部硬盘。
USB 3.1是最新的USB标准，传输速度可达10Gbps，为更高速的数据传输提供了可能性。
此外，USB芯片还支持不同的USB插口类型，常见的有USB-A、USB-B和USB-C。
USB-A是最常见的插口类型，适用于连接计算机和外部设备。
USB-B主要用于外部设备，如打印机和扫描仪。
USB-C是最新的插口类型，具有反插性能和更高的传输速度，逐渐被广泛应用于各类设备。
最后，随着科技的不断进步，USB芯片的功能和性能不断提升。
例如，一些新型USB芯片支持快速充电功能，可以通过USB接口为移动设备提供更快的充电速度。
此外，USB-C接口还支持视频输出和音频传输，使得连接外部显示器和音频设备更加方便。
pmbus手册
pmbus手册
"PMBus"是一种用于电源管理的通信协议，广泛用于数字电源管理（DPM）系统中。
PMBus 协议允许数字电源与系统控制器之间进行通信，以实现电源监控、配置和调整。
以下是使用PMBus的一般步骤和基本概念：
1.通信接口：PMBus使用两线制的串行通信接口，通常是基于I2C总线。
通过这个接口，系统控制器可以与数字电源进行双向通信。
2.设备地址：每个PMBus设备都有一个唯一的地址，用于在总线上标识自己。
系统控制器可以通过设备地址选择要与之通信的特定电源。
3.命令和数据：PMBus使用命令和数据的组合进行通信。
命令可以包括读取或写入数据的请求，以及特定功能的配置命令。
4.电源监控：PMBus允许系统控制器读取电源的各种参数，如输出电压、输出电流、温度等。
这有助于系统实时监测电源状态。
5.电源配置：通过PMBus，系统控制器可以发送命令来配置电源，调整输出电压、电流限制等参数。
这使得系统能够动态调整电源以满足特定需求。
6.警报和保护：PMBus允许电源设备向系统控制器发送警报信息，以便及时响应电源异常。
此外，PMBus还支持通过限制输出来保护电源免受过载或其他故障的影响。
请注意，PMBus的详细规范和操作细节可以在PMBus规范文档或相关器件的数据手册中找到。
这些手册通常由PMBus标准组织或器件制造商提供。
pmbus pec的计算方法
pmbus pec的计算方法（实用版2篇）目录（篇1）1.引言2.PMBus 简介3.PECPMBus 计算方法的提出背景4.PECPMBus 计算方法的实现5.PECPMBus 计算方法的优点与局限性6.总结正文（篇1）1.引言随着科技的发展，各种电子设备对于能源管理提出了更高的要求。
电源管理总线（PMBus）作为一种电源管理系统的标准接口，逐渐成为行业内的热门话题。
在 PMBus 中，PECPMBus 计算方法是一种关键技术，对于提升系统性能具有重要意义。
本文将对 PECPMBus 计算方法进行详细介绍。
2.PMBus 简介电源管理总线（PMBus）是一种串行通信总线，主要用于电源管理器件之间的通信。
通过 PMBus，各个电源管理器件可以实时地交换信息，实现对系统电源的智能管理。
PMBus 具有低延迟、高带宽、易于集成等优点，被广泛应用于各种电子设备中。
3.PECPMBus 计算方法的提出背景在 PMBus 中，PECPMBus 计算方法是一种基于物理模型的计算方法。
传统的 PMBus 计算方法主要基于电路模拟，存在计算量大、精度低等问题。
为了解决这些问题，研究人员提出了 PECPMBus 计算方法。
4.PECPMBus 计算方法的实现PECPMBus 计算方法主要分为以下几个步骤：（1）建立物理模型：首先，根据 PMBus 的实际结构，建立其等效电路模型。
（2）确定参数：根据电路模型，确定各个元件的参数，如电阻、电容、电感等。
（3）计算：利用电路模拟软件，对电路进行仿真计算，得到 PMBus 的各项性能指标。
（4）优化：根据计算结果，对电路参数进行调整，以提高 PMBus 的性能。
5.PECPMBus 计算方法的优点与局限性PECPMBus 计算方法具有以下优点：（1）计算精度高：PECPMBus 计算方法基于物理模型，可以精确地描述 PMBus 的性能特性。
（2）计算速度快：相较于传统的电路模拟方法，PECPMBus 计算方法具有较低的计算复杂度，可以快速得到计算结果。
pmbus从机处理逻辑
pmbus从机处理逻辑PMBus（Power Management Bus）从机是一种基于串行通信协议的电源管理设备，用于连接电源管理器和各种电源设备。
PMBus从机处理逻辑是指在该设备中负责解析、执行和响应主机发送的命令和数据的一系列操作。
PMBus从机的处理逻辑主要包括接收和解析命令、执行命令和发送响应。
具体来说，PMBus从机的处理逻辑可以分为以下几个步骤：1.接收和解析命令：PMBus从机首先需要接收主机发送的命令。
这些命令是通过串行通信线路传输的，PMBus从机需要解析通信协议，提取出有效的命令和数据。
PMBus从机通常会进行校验，确保接收到的命令和数据的完整性和正确性。
2.执行命令：一旦PMBus从机解析并确认了接收到的命令和数据，它就会根据命令的要求执行相应的操作。
这些操作可能包括设置电源输出电压、电流和频率，查询电源工作状态，以及对电源进行故障检测和保护等。
PMBus从机会根据命令和数据的要求，控制内部电路和模块进行相应的操作。
3.发送响应：在执行完命令后，PMBus从机需要向主机发送响应。
这些响应包括执行结果、状态信息和所需的数据等。
PMBus从机会将响应打包成符合通信协议的数据包，通过串行线路发送给主机。
主机可以根据从机的响应进行进一步的处理和控制。
PMBus从机处理逻辑的核心是命令解析和执行。
解析命令是将串行通信协议中的二进制数据转换为可理解的命令和数据。
这需要根据PMBus协议规范进行解析，包括识别命令字节、数据格式和校验等。
执行命令需要根据命令字节和数据的要求，将其映射到相应的操作和配置参数上。
这可能涉及到调节电源的输出电压和电流、设置保护机制、调整工作模式等。
PMBus从机处理逻辑的设计需要考虑多个因素。
首先，从机的处理速度和响应时间要求与主机的通信协议和数据传输速率相匹配。
其次，从机需要支持PMBus协议规范中定义的各种命令和数据类型，以满足主机的控制和监测需求。
此外，PMBus从机还需要具备稳定的电源供电和抗干扰能力，以保证正常的工作和通信。
PMBus
14.
数字监控器传输引脚缓冲器（Q201 – Q204）： 数字监控器的TX（1-4）引脚需要外部缓冲，以完全偏置数字隔离器通道。 这个评估板上实施的反相缓冲器采用一个高速P沟道MOSFET，如图 所示。
第5页
图1. PMBus外部缓冲器
SSM3J16CT
PMBus信号线（SCL和SDA）可以支持一个5 V母线。1.5 KΩ可用于
（R231 – R232）来拉高两个信号至VDDB。请注意，D44TL1A0 数据表中指定的SCL和SDA的绝对最大额定值为5.5 V。未能遵循这个 限制可能会造成器件永久性损坏。 21. 铁氧体（L206）： 片式铁氧体磁珠的作用是针对高频噪声的一个电阻。它被用来解耦来自 数字监控器信号接地参考的BCM二次电源接地返回噪声。
板描述
以下部分提供了评估板元件和功能的详细描述，包括测试点和插座。 通用元件 1. 输入接线片（+VIN、-VIN）：
用于连接输入源。 此板不包含电压极性保护。在输入源上电之前请检查正确的极性。 来自源的噪声和电压降将出现在乘以其转换比率（K）的母线转换 器的输出端。K系数是二次输出电压与一次输入电压之比 （VSEC_OUT / VPRI_IN）。
与数字监控器D44TL1A0和数字隔离器I13TL1A0组合的BCM提供一个二次参
第4页
10.
数字隔离器（U201）： 数字隔离器I13TL1A0是一个三通道无源信号隔离器。 数字隔离器I13TL1A0是用于隔离BCM UART一次参考信号所需的 数字隔离器I13TL1A0传输通道直接从其各自输入信号得出其内部 偏置电路。 所有信号均通过数字隔离器被倒置，且必须以数字监控器二次参 考接地（SGND）为基准。 系统信号共模滤波的提供通过（L201 – L204）实现。 数字监控器D44TL1A0是一个数字电源系统监控器，它提供了主机 处理器和多达四个ChiP BCM母线转换器模块之间的通信接口。 数字监控器是通过一个PMBus兼容接口与主机通信的桥梁。 数字监控器允许一个主机配置、监控和设置每个连接BCM的PMBus 的保护限制。
pmbus 电源协议
pmbus 电源协议PMBus电源协议是一种用于数字电源管理的通信协议。
它定义了电源和负载之间的通信规范，使得电源能够监测和控制其输出，并向负载提供所需的电能。
本文将介绍PMBus电源协议的基本原理、应用场景以及其在电源管理中的作用。
PMBus电源协议的基本原理是通过串行通信将电源的状态信息和控制指令传输给负载。
它使用基于I2C总线的物理层，并采用基于命令的消息格式。
通过PMBus电源协议，负载可以向电源发送查询命令，以获取电源的输出电压、输出电流、温度等状态信息。
同时，负载还可以向电源发送控制命令，以调整电源的输出电压、电流等参数。
PMBus电源协议的应用场景广泛。
它可以应用于各种类型的电源，包括直流电源、交流电源、开关电源等。
在工业控制系统中，PMBus电源协议可以用于监测电源的输出电压和电流，以及调整电源的输出电压和电流，从而实现对工控设备的精确控制。
在服务器和数据中心中，PMBus电源协议可以用于监测和管理电源模块，实现能源的有效利用和管理。
此外，PMBus电源协议还可以应用于通信设备、医疗设备、汽车电子等领域。
PMBus电源协议在电源管理中起着重要的作用。
首先，它提供了一种标准化的通信接口，使得不同厂家的电源和负载可以进行兼容和互操作。
这样，用户可以根据自己的需求选择不同厂家的电源和负载，并进行灵活的组合和配置。
其次，PMBus电源协议提供了丰富的状态信息和控制指令，使得用户可以实时监测电源的工作状态，并进行精确的控制和调整。
例如，用户可以根据负载的需求动态调整电源的输出电压和电流，以提高系统的效率和性能。
此外，PMBus电源协议还支持事件通知机制，使得用户可以及时获取电源的异常状态和故障信息，从而提高系统的可靠性和可维护性。
PMBus电源协议是一种用于数字电源管理的通信协议，通过定义电源和负载之间的通信规范，实现了电源的监测和控制。
它具有广泛的应用场景，在电源管理中起着重要的作用。
通过使用PMBus电源协议，用户可以实现对电源的精确控制和调整，提高系统的效率和性能。
pmbus协议手册
PMBus（Power Management Bus）是一种针对电源管理和电源系统管理的开放标准通信协议。
该协议允许数字电源控制设备（如直流-直流转换器、电源管理器件等）通过串行通信与系统中的其他设备进行通信，从而实现对电源的监控、配置和控制。
PMBus协议手册通常包含了以下内容：
1. **协议规范和描述：** 对PMBus协议的规范和描述，包括通信协议的格式、命令结构、数据格式等信息。
2. **命令和功能说明：** 包括可用的命令集合、每个命令的功能、如何使用这些命令来读取或写入设备参数以及对设备进行配置和控制等。
3. **通信接口规范：** 描述PMBus协议在硬件层面的实现，如物理接口类型（如I2C）、通信速率、电气特性等。
4. **设备寄存器和数据格式：** 包括设备寄存器的结构、各个寄存器的功能、如何解析和理解寄存器中的数据等信息。
PMBus协议手册通常由PMBus协议的管理组织或者相关的芯片厂商发布。
它是设计工程师在开发和集成支持PMBus协议的电源管理设备时的重要参考资料。
一种pmbus总线电源模块的控制与实现
• 128•电源管理总线PMBus 可以提供实时反馈和诊断功能，用户根据该总线丰富的指令语言和物理接口自由配置电源系统，实现快速调整电压和电流参数设置，监测控制风扇转速等行为，并记录电源系统运行参数的变化全过程。
本文介绍了一种支持PMBus 总线技术的数字电源模块，并在上位机使用 编程软件通过单芯片USB 转SMBus 桥实现控制的方法。
高性能的嵌入式系统的供电需求在不断提升，其在运行期间应可根据系统的实际运行状况实时进行调节和变更，并且能实时记录运行全过程的运行参数和事件。
因此，数字可编程电源成为当今各高性能嵌入式系统的标配之一。
PMBus 为动态智能电源提供了通讯总线接口协议的标准，得到了广泛的应用。
PMBus 总线技术从I2C 总线发展而来，是一个开放的数字电源管理协议标准，由系统管理接口论坛（SMIF ，System Management Interface Forum ）支持及维护。
I2C 总线由菲利普于1982年创立，总线包含了2根信号线，分别是SDA （数据信号）和SCL （时钟信号）。
I2C 在工业领域根据用途不同，又衍生出ACCESS.bus 、SMBus 、PSMI 、IPMI 等。
为了解决在电源管理领域多协议并存的问题（RS232，1-wire ，SPI ，I2C 等），PMBus 于1995年被正式提出，其选用SMBus 作为物理协议层。
2005年发布了1.0版，当前最新的是2013年发布的1.3版。
1 PMBus特性PMBus 协议规定所有从设备必须将其默认的配置数据保存在永久性存储器内或使用针脚编程，这样它们在上电时无须再与总线通信，使得系统启动时间大大少于市场上的其他数字控制解决方案。
PMBus 的通信是按照一个简单的命令集进行的。
每个包包含一个地址字节，一个命令字节，零个、一个或多个数据字节，以及一个可选的包错误码（PEC ）字节。
一个典型的主机到从机的信息传输，主机使用单独的“开始”和“停止”来表明进程的开始和结束。
pmbus pec的计算方法
pmbus pec的计算方法【原创版】目录1.PMBus 简介2.PMBus PEC 的含义3.PMBus PEC 的计算方法4.PMBus PEC 计算的实际应用5.总结正文1.PMBus 简介PMBus（Power Management Bus）是电源管理总线，它是一种串行通信总线，用于在微处理器和周边设备之间传输电源管理信息。
PMBus 主要用于实现电源管理功能，例如电压、电流、温度和功率的监控与控制。
2.PMBus PEC 的含义PMBus PEC（Power Event Counter）是 PMBus 协议中的一个重要部分，用于记录电源管理事件。
PEC 能够记录系统中发生的各种电源管理事件，例如电压跌落、电压上升、电流异常等，以供系统分析和处理。
3.PMBus PEC 的计算方法PMBus PEC 的计算方法主要包括以下几个步骤：（1）初始化 PEC：在系统启动时，需要对 PEC 进行初始化。
初始化过程中，系统会为 PEC 分配一个唯一的标识符，并设置 PEC 的基本参数，例如事件阈值、事件类型等。
（2）事件触发：当系统中发生电源管理事件时，例如电压跌落、电压上升等，PEC 会自动记录这些事件。
事件记录过程中，PEC 会记录事件的发生时间、事件类型、事件阈值等信息。
（3）事件处理：当 PEC 中记录的事件达到一定数量时，系统会根据这些事件进行相应的处理。
例如，当系统检测到电压跌落时，可以采取降低系统功耗、关闭部分功能等措施，以保护系统安全。
（4）事件清除：在事件处理完成后，需要对 PEC 中的事件进行清除。
清除过程中，系统会根据事件类型、事件阈值等信息，将 PEC 中的事件删除。
4.PMBus PEC 计算的实际应用PMBus PEC 计算在实际应用中具有重要意义。
通过 PEC 计算，系统可以实时监测电源管理事件，并根据这些事件进行相应的处理。
例如，在数据中心中，可以通过 PEC 计算实现对服务器电源的监控与管理，以降低能耗、提高系统可靠性。
pmbus pec的计算方法
pmbus pec的计算方法（最新版2篇）目录（篇1）1.PMBus 介绍2.PEc 的定义和作用3.PMBus PEc 计算方法的具体步骤4.PMBus PEc 计算方法的优点和局限性5.结论正文（篇1）一、PMBus 介绍PMBus（Power Management Bus）是电源管理总线，它是一种串行通信总线，用于在微处理器和外围设备之间传输电源管理信息。
PMBus 在计算机系统中起着关键作用，它可以实现对电源状态的监控和控制，从而确保计算机系统的稳定运行。
二、PEc 的定义和作用PEc（Power Event Controller）是电源事件控制器，它是 PMBus 中的一个重要组件，负责处理与电源管理相关的事件。
PEc 可以监控计算机系统中的电源状态，并在检测到异常情况时触发相应的事件，例如电源中断、电源恢复等。
通过这种方式，PEc 可以实现对计算机系统电源状态的实时监控和快速响应。
三、PMBus PEc 计算方法的具体步骤PMBus PEc 计算方法主要涉及对电源管理事件的数据采集、分析和处理。
具体步骤如下：1.数据采集：首先，PEc 需要从 PMBus 总线上接收电源管理事件的数据。
这些数据可以来自于计算机系统中的各种传感器和设备，例如电压传感器、电流传感器等。
2.数据分析：接下来，PEc 需要对收集到的数据进行分析，以判断电源管理事件的类型和严重程度。
例如，PEc 可以通过分析电压波动情况来判断是否发生了电源中断事件。
3.数据处理：根据数据分析的结果，PEc 需要采取相应的措施来处理电源管理事件。
例如，在检测到电源中断事件时，PEc 可以触发备用电源的切换，以确保计算机系统的正常运行。
四、PMBus PEc 计算方法的优点和局限性PMBus PEc 计算方法的优点在于其能够实现对电源管理事件的实时监控和快速响应，从而提高计算机系统的稳定性和可靠性。
然而，这种方法也存在一定的局限性，例如对计算资源的需求较高、对传感器和设备的依赖性较强等。
pmbus读输出电流
pmbus读输出电流PMBus是一种用于电源管理的通信协议，可以在电源系统和负载之间进行双向通信。
它通过一个数字总线连接，可以实现对电源输出电流的读取和设定。
在这篇文章中，我们将详细介绍PMBus读输出电流的原理和应用。
PMBus协议中定义了一系列命令和寄存器，用于实现电源供电系统的监测和控制。
其中，读输出电流是一个很重要的功能，能够实时监测电源系统的负载情况，并进行相应的调整。
要使用PMBus读取输出电流，首先需要确保电源系统支持PMBus 通信协议。
现在，很多电源供应器已经集成了PMBus接口，可以直接进行通信。
在使用PMBus读输出电流之前，我们还需要了解一些基本的概念。
PMBus命令和寄存器是通过一个16位的数据包进行传输的，其中包含了一些特定的字节和位域。
为了读取输出电流，我们需要使用读寄存器命令，并指定要读取的寄存器地址。
PMBus的寄存器地址是按照一定的规范进行定义的，不同的厂商可能有不同的定义方式。
一般来说，输出电流的值可以通过读取指定的寄存器地址获得。
读取输出电流的命令是通过PMBus总线发送给电源系统的，然后电源系统将输出电流的值写入到相应的寄存器中。
PMBus总线可以支持多个设备的通信，因此需要通过设备地址来指定要读取的电源系统。
在读取输出电流之前，我们需要先初始化PMBus总线，并设置好通信的参数和地址等信息。
然后，我们可以发送读取输出电流的命令，并等待电源系统将该值写入到指定的寄存器中。
一旦输出电流的值写入到寄存器中，我们可以通过读取该寄存器的值来获取输出电流的实际数值。
这个值一般是一个有符号整数，可以根据具体的厂商和设置进行解析。
除了读取输出电流的值，我们还可以通过PMBus进行输出电流的设置。
这需要使用写寄存器命令，并将希望设置的输出电流值写入到相应的寄存器中。
通过PMBus读取输出电流，我们可以实现对电源系统的监测和控制。
利用输出电流的实时数值，我们可以根据负载的需求来调整电源的输出能力，保证负载的稳定工作。
pmbus linear 格式
**PMBus Linear格式解析**PMBus（Power Management Bus）是一种开放标准的数字通信接口，它允许电源管理相关的集成电路（ICs）之间进行通信。
这种通信协议在电源转换、监控和控制应用中尤为重要，因为它提供了一种标准化的方式来读取、写入和控制电源参数。
在PMBus协议中，Linear格式是指一种数据表示方法，主要用于电压、电流和其他模拟参数的转换和通信。
Linear格式的特点在于它提供了与模拟信号成线性比例关系的数字表示。
这意味着当模拟信号（例如输出电压）在某个范围内变化时，其对应的数字值也会以相同的比例变化。
具体来说，Linear格式的数据通常由固定点数表示，这意味着数字值包含了一个整数部分和一个小数部分。
例如，一个16位的固定点数可以有8位表示整数部分，8位表示小数部分。
这种格式允许非常精确地表示模拟信号，同时保持了与模拟信号成比例的数字输出。
在PMBus的Linear格式中，数据转换通常涉及以下几个步骤：1. **采样**：模拟信号首先被采样，即在特定时间点获取其值。
2. **量化**：采样后的模拟值被量化为最接近的可用数字值。
这个过程会引入一定的量化误差。
3. **编码**：量化后的值被编码为PMBus协议可以传输的格式。
这通常涉及将数字值映射到特定的数据帧结构中。
4. **传输**：编码后的数据通过PMBus接口传输到其他设备或系统。
接收端则执行相反的过程：解码、反量化（将数字值转换回模拟值的近似表示）和可能的后续处理。
Linear格式在电源管理应用中非常有用，因为它提供了一种准确且可预测的方式来监控和控制电源系统的关键参数。
通过PMBus接口，系统设计师可以构建更加智能和高效的电源解决方案，同时减少了对特定厂商或技术的依赖。
