电源管理芯片LDO和DC-DC的区别

DC/DC和LDO的区别

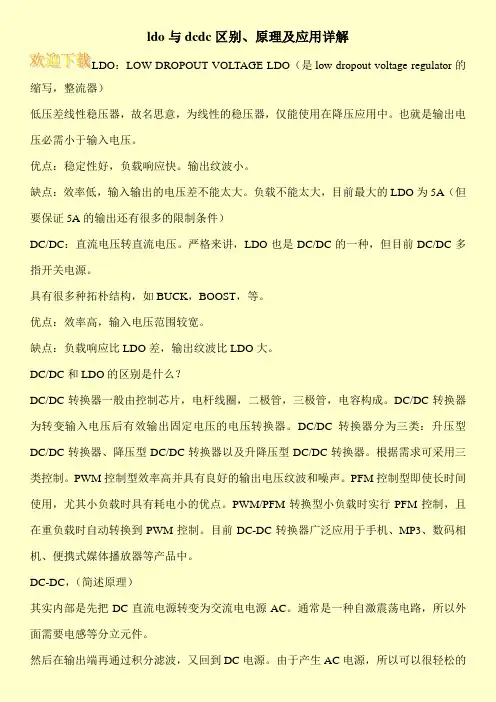

LDO ：LOW DROPOUT VOLTAGE

低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。也就是输出电压必需小于输入电压。

优点：稳定性好，负载响应快。输出纹波小

缺点：效率低，输入输出的电压差不能太大。负载不能太大，目前最大的LDO 为5A（但要保证5A的输出还有很多的限制条件）

DC/DC：直流电压转直流电压。严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。

具有很多种拓朴结构，如BUCK，BOOST。等。。

优点：效率高，输入电压范围较宽。

缺点：负载响应比LDO差，输出纹波比LDO大。

DC / DC 和LDO的区别是什么？

DC/DC 转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。DC/DC 转换器为转变输入电压后有效输出固定电压的电压转换器。DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。根据需求可采用三类控制。PWM控制型效率高并具有良好的输出电压纹波和噪声。PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。

LDO是low dropout voltage regulator的缩写,整流器.

DC-DC，其实内部是先把DC直流电源转变为交流电电源AC。通常是一种自激震荡电路，所以外面需要电感等分立元件。

然后在输出端再通过积分滤波，又回到DC电源。由于产生AC电源，所以可以很轻松的进行升压跟降压。两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。

1.DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。

2.LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。它的外围器件也很少，通常只有一两个旁路电容。新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入

输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，

极小的导通电阻使其压差非常低。当系统中输入电压和输出电压接近时，LDO 是最好的选择，可达到很高的效率。所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。

什么是LDO

便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。各种整流

器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。

一．LDO的基本原理

低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

图1-1 低压差线性稳压器基本电路

取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳

定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载

短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。

二．低压差线性稳压器的主要参数

1．输出电压(Output Voltage)

输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。低压差线性稳压器有固定输出电压和可调输出电压两种类型。固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。

2．最大输出电流(Maximum Output Current)

用电设备的功率不同，要求稳压器输出的最大电流也不相同。通常，输出电流越大的稳压器成本越高。为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。

3．输入输出电压差(Dropout Voltage)

输入输出电压差是低压差线性稳压器最重要的参数。在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。比如，5.0V的低压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。

4．接地电流(Ground Pin Current)

接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管元件时，这种习惯叫法是不正确的。通常较理想的低压差稳压器的接地电流很小。

5．负载调整率(Load Regulation)

负载调整率可以通过图2-1和式2-1来定义，LDO的负载调整率越小，说明LDO抑制负载干扰的能力越强。

图2-1 Output Voltage&Output Current

(2-1)
