1、建筑结构内防雷钢筋的焊接必须对钢筋大小、焊接长度、焊缝的密实等严格实施，并密切配合土建施工。

钢筋用圆钢双面焊接，焊接长度不得小于6倍D。

2、防雷带、支架、避雷针等焊接处做好防腐，遇到伸缩缝的做煨弯处理。

3、屋面防雷带（女儿墙上防雷带必须做在抹灰层内）施工与土建密切配合，不得影响防水等其它项施工，做好屋顶引下线及测试点。

4、等电位联结线缆的大小：最小截面积必须满足主干线16mm2，支线6mm2。

5、等电位盒安装位置准确，平直稳固，盒内接线端牢固可靠，盒体清洁无污物。

6、接地电阻测试隐蔽记录、试验记录、施工记录、自检记录，记录及时。

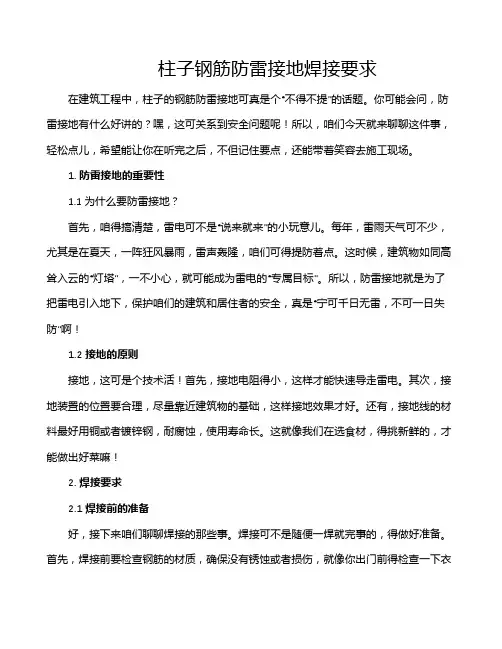

柱子钢筋防雷接地焊接要求

柱子钢筋防雷接地焊接要求在建筑工程中，柱子的钢筋防雷接地可真是个“不得不提”的话题。

你可能会问，防雷接地有什么好讲的？嘿，这可关系到安全问题呢！所以，咱们今天就来聊聊这件事，轻松点儿，希望能让你在听完之后，不但记住要点，还能带着笑容去施工现场。

1. 防雷接地的重要性1.1 为什么要防雷接地？首先，咱得搞清楚，雷电可不是“说来就来”的小玩意儿。

每年，雷雨天气可不少，尤其是在夏天，一阵狂风暴雨，雷声轰隆，咱们可得提防着点。

这时候，建筑物如同高耸入云的“灯塔”，一不小心，就可能成为雷电的“专属目标”。

所以，防雷接地就是为了把雷电引入地下，保护咱们的建筑和居住者的安全，真是“宁可千日无雷，不可一日失防”啊！1.2 接地的原则接地，这可是个技术活！首先，接地电阻得小，这样才能快速导走雷电。

其次，接地装置的位置要合理，尽量靠近建筑物的基础，这样接地效果才好。

还有，接地线的材料最好用铜或者镀锌钢，耐腐蚀，使用寿命长。

这就像我们在选食材，得挑新鲜的，才能做出好菜嘛！2. 焊接要求2.1 焊接前的准备好，接下来咱们聊聊焊接的那些事。

焊接可不是随便一焊就完事的，得做好准备。

首先，焊接前要检查钢筋的材质，确保没有锈蚀或者损伤，就像你出门前得检查一下衣服干不干净。

然后，焊接点要清洁，最好用钢刷或砂纸把表面处理干净，才能保证焊接牢固，真是一分耕耘一分收获啊！2.2 焊接过程中的注意事项在焊接的过程中，可得注意了。

首先，焊接的温度要控制好，太高可能会烧坏钢筋，太低又不易焊接，这就像炒菜时控制火候，得掌握得当。

其次，焊接的角度也得把握好，焊枪要与接地线保持一个合理的角度，这样焊接出来的效果才美观又结实。

此外，焊接完成后，别忘了要检查焊缝，确保没有虚焊或者裂纹，就像检查一道菜有没有咸淡适中，才能放心吃嘛！3. 后续维护3.1 定期检查完工了，可别以为就万事大吉了。

接地系统也是需要定期检查的，就像你需要定期给车做保养。

随着时间的推移，接地装置可能会受到环境的影响，比如潮湿、腐蚀等等，这些都可能导致接地电阻增大。

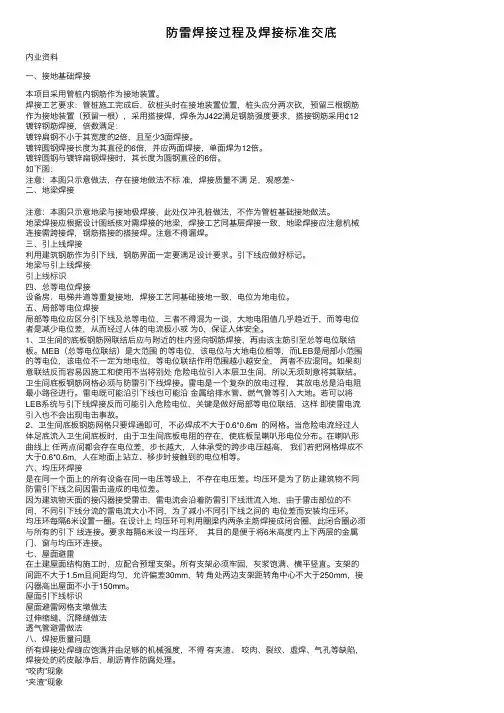

防雷焊接过程及焊接标准交底

防雷焊接过程及焊接标准交底内业资料⼀、接地基础焊接本项⽬采⽤管桩内钢筋作为接地装置。

焊接⼯艺要求：管桩施⼯完成后，砍桩头时在接地装置位置，桩头应分两次砍，预留三根钢筋作为接地装置（预留⼀根），采⽤搭接焊，焊条为J422满⾜钢筋强度要求，搭接钢筋采⽤₵12镀锌钢筋焊接，倍数满⾜：镀锌扁钢不⼩于其宽度的2倍，且⾄少3⾯焊接。

镀锌圆钢焊接长度为其直径的6倍，并应两⾯焊接，单⾯焊为12倍。

镀锌圆钢与镀锌扁钢焊接时，其长度为圆钢直径的6倍。

如下图：注意：本图只⽰意做法，存在接地做法不标准，焊接质量不满⾜，观感差~⼆、地梁焊接注意：本图只⽰意地梁与接地极焊接，此处仅冲孔桩做法，不作为管桩基础接地做法。

地梁焊接应根据设计图纸核对需焊接的地梁，焊接⼯艺同基层焊接⼀致，地梁焊接应注意机械连接需跨接焊，钢筋搭接的搭接焊。

注意不得漏焊。

三、引上线焊接利⽤建筑钢筋作为引下线，钢筋界⾯⼀定要满⾜设计要求。

引下线应做好标记。

地梁与引上线焊接引上线标识四、总等电位焊接设备房、电梯井道等重复接地，焊接⼯艺同基础接地⼀致，电位为地电位。

五、局部等电位焊接局部等电位应区分引下线及总等电位，三者不得混为⼀谈，⼤地电阻值⼏乎趋近于，⽽等电位者是减少电位差，从⽽经过⼈体的电流极⼩或为0，保证⼈体安全。

1、卫⽣间的底板钢筋⽹联结后应与附近的柱内竖向钢筋焊接，再由该主筋引⾄总等电位联结板。

MEB（总等电位联结）是⼤范围的等电位，该电位与⼤地电位相等，⽽LEB是局部⼩范围的等电位，该电位不⼀定为地电位，等电位联结作⽤范围越⼩越安全，两者不应混同。

如果刻意联结反⽽容易因施⼯和使⽤不当将别处危险电位引⼊本层卫⽣间，所以⽆须刻意将其联结。

卫⽣间底板钢筋⽹格必须与防雷引下线焊接。

雷电是⼀个复杂的放电过程，其放电总是沿电阻最⼩路径进⾏。

雷电既可能沿引下线也可能沿⾦属给排⽔管、燃⽓管等引⼊⼤地。

若可以将LEB系统与引下线焊接反⽽可能引⼊危险电位，关键是做好局部等电位联结，这样即使雷电流引⼊也不会出现电击事故。

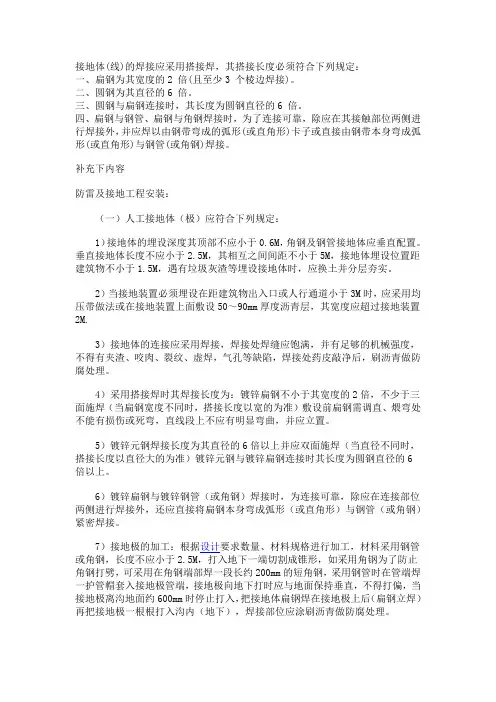

防雷接地做法

接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：一、扁钢为其宽度的2 倍(且至少3 个棱边焊接)。

二、圆钢为其直径的6 倍。

三、圆钢与扁钢连接时，其长度为圆钢直径的6 倍。

四、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

补充下内容防雷及接地工程安装：（一）人工接地体（极）应符合下列规定：1）接地体的埋设深度其顶部不应小于0.6M，角钢及钢管接地体应垂直配置。

垂直接地体长度不应小于2.5M，其相互之间间距不小于5M，接地体埋设位置距建筑物不小于1.5M，遇有垃圾灰渣等埋设接地体时，应换土并分层夯实。

2）当接地装置必须埋设在距建筑物出入口或人行通道小于3M时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2M.3）接地体的连接应采用焊接，焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊，气孔等缺陷，焊接处药皮敲净后，刷沥青做防腐处理。

4）采用搭接焊时其焊接长度为：镀锌扁钢不小于其宽度的2倍，不少于三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直、煨弯处不能有损伤或死弯，直线段上不应有明显弯曲，并应立置。

5）镀锌元钢焊接长度为其直径的6倍以上并应双面施焊（当直径不同时，搭接长度以直径大的为准）镀锌元钢与镀锌扁钢连接时其长度为圆钢直径的6倍以上。

6）镀锌扁钢与镀锌钢管（或角钢）焊接时，为连接可靠，除应在连接部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）紧密焊接。

7）接地极的加工：根据设计要求数量、材料规格进行加工，材料采用钢管或角钢，长度不应小于2.5M，打入地下一端切割成锥形，如采用角钢为了防止角钢打劈，可采用在角钢端部焊一段长约200mm的短角钢，采用钢管时在管端焊一护管帽套入接地极管端，接地极向地下打时应与地面保持垂直，不得打偏，当接地极离沟地面约600mm时停止打入，把接地体扁钢焊在接地极上后（扁钢立焊）再把接地极一根根打入沟内（地下），焊接部位应涂刷沥青做防腐处理。
