有杆泵及无杆泵采油技术
机械有杆、无杆采油技术
2.影响泵效的因素
Q/Qt
(1)
抽油杆柱和油管柱的弹性伸缩
入
Sp S
(2) 气体和充不满的影响 V 液
V活
(3B
1 Bl
3.提高泵效的措施
(1)选择合理的工作方式 ①选用大冲程、小冲次，减小气体影响，降低悬点载荷， 特别是稠油的井。 ②连喷带抽井选用大冲数快速抽汲，以增强诱喷作用。
液击现象：泵充不满生产时，柱塞与泵内液面撞击引 起抽油设备受力急剧变化的现象。
2.漏失对示功图的影响 ① 排出部分的漏失
图10-9 泵排出部分漏失
柱塞的有效吸入行程：
Spu BC
泵效：
BC/S
② 吸入部分漏失
图10-10 吸入凡尔漏失
柱塞的有效吸入行程：
SpedDA
泵效：
DA/S
图10-11 吸入凡尔严重漏失
1)上冲程 抽油杆柱带着柱塞向上运动，柱塞上
的游动阀受管内液柱压力而关闭。
泵内压力降低，固定阀在环形空间液 柱压力(沉没压力)与泵内压力之差的作用 下被打开。
泵内吸入液体、井口排出液体。
泵吸入的条件： 泵内压力(吸入压力)低于沉没压力。
A-上冲程
2)下冲程
柱塞下行，固定阀在重力作用下关闭。 泵内压力增加，当泵内压力大于柱塞以上 液柱压力时，游动阀被顶开。
(一)理论示功图及其分析
1.静载荷作用下的理论示功图
循环过程：下死点A加载完成B上 死点C卸载完成D下死点A
图10-5 静载理论示功图
ABC为上冲程静载荷变化线。AB为加载过程， 加载过程中，游动凡尔和固定凡尔处于关闭 状态；在B点加载完毕，变形结束，柱塞与 泵筒开始发生相对位移，固定凡尔打开而吸 入液体。BC为吸入过程（BC=sP为泵的冲 程），游动凡尔处于关闭状态。
有杆泵采油工作原理
有杆泵采油工作原理一、引言有杆泵采油是一种常见的油田采油方式，其主要原理是利用有杆泵将井底的原油抽到地面。
本文将详细介绍有杆泵采油的工作原理。
二、有杆泵采油的组成1. 有杆泵有杆泵是有杆泵采油系统中最重要的部分，其结构包括上接头、下接头、抽吸管、驱动装置等部分。
其中，上接头连接井口设备，下接头连接抽吸管，抽吸管负责将原油输送到地面，驱动装置则提供动力使得有杆泵能够正常运行。
2. 抽吸管抽吸管是将井底原油输送到地面的关键部件。
其结构包括铁制或者塑料制成的管道和连接器等部分。
在使用时需要根据实际情况选择合适的长度和直径。
3. 驱动装置驱动装置主要负责为有杆泵提供动力，在实际应用中可以选择电机、内燃机等不同类型的驱动装置。
三、有杆泵采油的工作原理1. 抽吸过程当有杆泵开始运行时，驱动装置会提供动力，使得有杆泵开始运转。
此时，抽吸管会下沉到井底，并且通过自身的重力将原油吸入管道中。
2. 推送过程当抽吸管内充满了原油之后，有杆泵将开始推送抽吸管并且将原油输送到地面。
在这个过程中，有杆泵的活塞会向下移动，并且将原油从抽吸管中压出。
3. 重复循环一旦有杆泵完成了一次推送过程之后，它就会开始重复进行抽吸和推送的循环。
这个过程可以持续进行数小时或者数天，直到井底的原油被完全采集出来。
四、有杆泵采油的优缺点1. 优点（1）采集效率高：由于有杆泵能够不断地进行抽吸和推送的循环，因此其采集效率非常高。
（2）使用成本低：相比其他采油方式而言，有杆泵采油所需的设备和人力成本都非常低。
（3）适用范围广：由于其结构简单，因此有杆泵采油可以适用于多种不同类型的油田。
2. 缺点（1）维护成本高：由于有杆泵采油需要经常进行维护和保养，因此其维护成本相对较高。
（2）使用寿命短：由于有杆泵采油的结构比较简单，因此其使用寿命相对较短。
（3）易受外界环境影响：由于有杆泵采油需要在井下进行操作，因此其易受到外界环境的影响，例如地震等。
五、总结有杆泵采油是一种非常常见的采油方式。
04有杆泵及无杆泵采油技术
第一节 游梁式抽油装置及泵的工作原理
2、抽油泵
抽油泵是将机械能转化为流体压能的设备。
主要组成
工作筒(外筒和衬套) 柱塞 游动凡尔(排出阀) 固定凡尔(吸入阀)
柱塞 游动凡尔 工作筒 固定凡尔
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
Hale Waihona Puke 泵的类型按照抽油泵在油管中的固定方式可分为： 管式泵和杆式泵
A-管式泵
B-杆式泵
1—油管；2—锁紧卡；3—柱塞；4—游动凡尔；5—工作筒；6—固定凡尔
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
（1）管式抽油泵： －下泵深度较小的高产油井
特
工作筒在地面组装好后接在油管 柱下端，随油管一起下入井内，
点
然后投入固定凡尔，最后把柱塞
接在抽油杆柱下端下入泵筒内。
柱塞上下抽汲一次为一个冲程在一个冲程内完一分钟内完成的冲程次数叫冲数冲次第一节第一节游梁式抽油装置及泵的工作原理游梁式抽油装置及泵的工作原理泵的理论排量及泵效泵的理论排量及泵效第一节第一节游梁式抽油装置及泵的工作原理游梁式抽油装置及泵的工作原理泵的工作过程泵的工作过程是由三个基本环节所组成即是由三个基本环节所组成即柱塞在柱塞在泵内让出容积泵内让出容积井内液体进泵井内液体进泵和和从泵内排出井内液体从泵内排出井内液体
在实际生产中，由于油管、抽油杆的弹性伸缩、气体进泵、砂、 蜡等各种因素影响，实际产量往往小于理论排量Qt。
泵效：实际产量Q与理论产量Qt的比值
＝ Q
Qt
泵效的大小反映了泵的工作状况，泵效越大，泵的工 作条件越好。
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （二)泵的理论排量及泵效
采油机械——有杆泵采油
(2)游梁
游梁的作用：游梁安装在支 架轴承上，作用是绕支点 轴承作摇摆运动来传递动 力，同时也是承受负荷的 主要构件。
游梁安装的要求：为了校准 驴头中心与井口中心一致, 往往在游梁上焊上2—4个 顶丝，并且将游梁上的 “U”型卡子的孔开成长方 形的。亦有在抽油机支架 上焊上2—4个顶丝，用来 调节小轴的轴承位置。
安装时要注意曲柄孔、曲柄孔 键槽、锥形套和键等应有良 好的配合，否则易滚键或断 曲柄销。
(5)曲柄
曲柄的位置：曲柄安装在 减速器输出轴两端共 两个。
曲柄的结构：曲柄上有 4—8 个 圆 孔 ， 调 节 冲 程时可将曲柄销子固 定在任何一个适当的 孔里。图为曲柄和平 衡块的安装图。
(5)曲柄
曲柄的安装:曲柄一端有开口 的大孔,是用它把曲柄安装 在减速器的输出轴上。安 装时键槽孔要对正,然后将 键打入键槽,再将孔旁的差 动螺丝或T型螺丝上紧。曲 柄两侧的两个大铁块叫平 衡块，平衡块是用T型螺丝 与曲柄紧固在一起。平衡 块上面标的箭头处是平衡 块的中心线，它是供调平 衡时应用的。
(3)横梁
横梁的作用：是连接连杆 与游梁之间的桥梁，动 力经过横梁才能带动游 梁作摇摆运动
横梁的形式: 一般有三种, 一种是直形横梁，另一 种是船形横梁，还有一 种是翼形横梁。
横梁结构：多采用型钢焊 接结构，如船形横梁 ( 图 a) ， 也 有 少 数 铸 造 横梁，如翼形横梁(图b)
第4堂开始
普通式抽油机结构简图
2.游梁式抽油机的结构：
(1)驴头
驴头的安装形式： 驴头是装在游梁近
井口端的一个带弧面构 件，由钢板或三角铁焊 接制成。 驴头的作用：
在游梁摆动的情况 下保证光杆始终对准井 口中心位置。
驴头的类型:
采油工程第三章有杆泵采油13
二、抽油泵
抽油泵是有杆泵抽油 系统中的主要设备
1、泵的结构
泵筒
四大部分
吸入阀(固定阀) 活塞
排出阀(游动阀)
2、泵的类型
第二节 抽油机悬点运动规律 运动规律：位移 S、速度 v 、加速度 a 的变化规律
悬点：抽油杆通过悬绳器及毛辫子连接在驴头上的
悬挂点。
固定杆：游梁支点与
四 曲柄轴中心的连线 连 杆 机 构 游动杆：曲柄、连杆
、游梁后臂
悬点运动可以简化为简谐运动和曲柄滑块运动
一、简化为简谐运动时的悬点运动规律
条件： r/l→0 r/b→0
3.加重杆
抽油杆柱在向下运动时，由于阻力和浮力作用，抽油杆发生 弯曲，为改善抽油杆柱的工作状况，延长抽油杆柱的工作 寿命，采用在泵以上几十米的杆柱直径加粗，称为加重杆。 加重杆的结构如图所示，是两端带抽油杆螺纹的实心圆钢杆， 一端车有吊卡颈和打捞颈，杆身直径有Φ35、Φ38、Φ51 mm 三种。
4、悬绳器 悬绳器是连接光杆与毛辫子的工具。悬绳器在抽油机工 作时，承担整个工作载荷，在测示功图时安装测试传感器。
点B的运动可以看 作简谐运动，即认为B 点的运动规律和D点做 圆周运动时在垂直中 心线上的投影（C点） 的运动规律相同，即B 点和C点的运动规律相 同。
驴头在下死点 曲柄垂直向上
0C
B点经过时间t时的位移 sB 为：
sB sC r r cos r(1 cos )
根据相似三角形关系可知，悬点位移
1—天车滑轮；2—上钢丝绳；3—上链轮；4— 往返架；5—特殊链节；6—轨迹链条； 7—主动链轮；8—减速箱；9—皮带传动； 10—电机；11—平衡气缸；12—平衡柱塞； 13—平衡链条；14—平衡链轮；15—油底壳； 16—底座；17—机架；18—导轨； 19—滑块；20—主轴销；21—悬绳器；22—光 杆

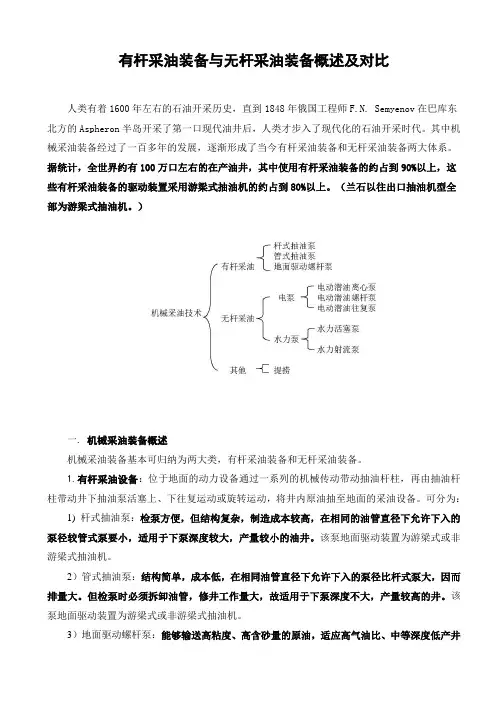

有杆与无杆采油设备概述及对比
有杆采油装备与无杆采油装备概述及对比人类有着1600年左右的石油开采历史，直到1848年俄国工程师F.N. Semyenov在巴库东北方的Aspheron半岛开采了第一口现代油井后，人类才步入了现代化的石油开采时代。
其中机械采油装备经过了一百多年的发展，逐渐形成了当今有杆采油装备和无杆采油装备两大体系。
据统计，全世界约有100万口左右的在产油井，其中使用有杆采油装备的约占到90%以上，这些有杆采油装备的驱动装置采用游梁式抽油机的约占到80%以上。
（兰石以往出口抽油机型全部为游梁式抽油机。
）一. 机械采油装备概述机械采油装备基本可归纳为两大类，有杆采油装备和无杆采油装备。
1.有杆采油设备：位于地面的动力设备通过一系列的机械传动带动抽油杆柱，再由抽油杆柱带动井下抽油泵活塞上、下往复运动或旋转运动，将井内原油抽至地面的采油设备。
可分为：1) 杆式抽油泵：检泵方便，但结构复杂，制造成本较高，在相同的油管直径下允许下入的泵径较管式泵要小，适用于下泵深度较大，产量较小的油井。
该泵地面驱动装置为游梁式或非游梁式抽油机。
2）管式抽油泵：结构简单，成本低，在相同油管直径下允许下入的泵径比杆式泵大，因而排量大。
但检泵时必须拆卸油管，修井工作量大，故适用于下泵深度不大，产量较高的井。
该泵地面驱动装置为游梁式或非游梁式抽油机。
3）地面驱动螺杆泵：能够输送高粘度、高含砂量的原油，适应高气油比、中等深度低产井原油的需要，工艺简单、管理方便、低生产成本、具有高举升性能。
但螺杆泵缺点为油井抽油杆易断脱、油管漏失、结蜡严重、螺杆泵定子脱落、磨损严重等故障频繁。
该泵的驱动装置为螺杆泵电机，安置在地面采油树上。
2.无杆采油设备：不用抽油杆柱传递能量，而是用电缆或高压液体传递能量的采油设备统称为无杆采油设备。
其中可细分为：1）电泵类：a.电动潜油离心泵：是一种井下工作的多级离心泵，排量大、操作简单、管理方便、在防蜡方面有一定作用。
在有些高凝油、稠油情况下还需要加装一套原油稀释系统，由稀释管线向井下油层注入稀释液。
人工举升方式对比
人工举升方式对比人工举升是在地层的天然能量不足以维持自喷生产或者虽然可以自喷生产，但是产量达不到要求时，在井筒中下入机械设备对流体做功，使流体能流到地面的工艺流程。
目前在油气田开发中常用的举升方式有：有杆泵采油和无杆泵采油，有杆泵细分为游梁式抽油机和螺杆泵，无杆泵采油分为电潜泵举升、水力活塞泵采油和水力射流泵采油等。
以下将对抽油机、螺杆泵以及电潜泵的优缺点、适用条件、应用现状进行对比。
一、工作原理对比1.抽油机有杆泵采油是以地面能量通过抽油杆、抽油泵传递给井下流体的举升方式。
抽油机是最常见的有杆泵采油，它的悬点的往复运动通过抽油杆传递给井下柱塞泵。
工作原理：动力机将高速旋转运动通过皮带和减速箱传给曲柄轴，带动曲柄作低速旋转。
曲柄通过连杆经横梁带动游梁作上下摆动。
挂在驴头上的悬绳器便带动抽油杆柱作往复运动。
2.螺杆泵地面驱动螺杆泵是以井口驱动头的旋转运动通过抽油杆传递给井下螺杆泵的采油方式。
工作原理：流体沿着螺杆泵的全长，在转子外表面与定子橡胶衬套内表面间形成多个密封腔室。
随着转子的转动，在吸入端转子与定子橡胶衬套内表面间会不断形成密封腔室，并向排出端推移，最后在排出端消失，油液在吸入端压差的作用下被吸入，并由吸入端推挤到排出端，压力不断升高，流量非常均匀。
螺杆泵工作的过程本质上也就是密封腔室不断形成、推移和消失的过程。
3.电潜泵电潜泵地面电源通过变压器、控制屏和潜油电缆将电能输送给井下潜油电机，使电机带动多级离心泵旋转，将电能转换为机械能，把油井中的井液举升到地面。
电潜泵采油装置主要由三部分组成：由潜油电机、保护器、分离器和多级离心泵组成的井下机组部分、电力传输部分以及由控制屏、变压器和接线盒组成的地面控制部分。
工作原理：电机带动泵轴上的叶轮告诉旋转时，叶轮内液体的每一质点受离心力作用，从叶轮中心沿叶片间的流道被甩向叶轮四周，液体压力和速度同时增加，经过导流道被引向上一级叶轮，这样逐级经过所有的叶轮，使液体能逐级增加，最后获得一定的压头，将流体举升至地面。
机械采油技术PPT课件
一、游梁式 抽油机——深井泵 抽油装置
1、抽油装置 图10-1所示为 游梁式抽油装
置工作示意图。
工作过程：用油管6把深井泵的泵筒 2下到井内液面以下，在泵筒下部装有 只能向上打开的吸入凡尔（固定凡尔） 1。用直径16-25mm的抽油杆柱把柱塞3 从油管内下入泵筒。柱塞上装有只能向 上打开的排出凡尔（游动尔）4。最上 面与抽油杆相连的称光杆，它穿过三通 8和盘根分别9由悬绳悬挂在驴头10上。 借助抽油机的曲柄连杆机构13和12的作 用，把动力机15（电动机或内燃机）的 旋转运动变为光杆的往复运动，进而带 动深井泵的柱塞进行抽油。
qr′—每米抽油杆柱在液体中的重量；
b—抽油杆柱在液体中失重系数。
b=rs-r1/rs r1—抽汲液体的密度。 2、作用在活塞上的载荷
只有上冲程时，才有：
W1=(fp-fr)Lγ1 W1—上冲程时作用在活塞上的环形液柱重量。 fp—活塞载面积； fr—抽油杆截面积。
(二) 理论示功图及其诊断 1 静载荷作用下的理论示功图，图10-.5。示功图就是悬点载荷随光杆
油杆带动井下的深井泵工作。
其工作原理：
（1）上冲程—吸入过程 活塞上升：游动凡尔关闭，并将冲程上的一段液柱排出井口。同
时泵内压降低，使吸入压力pi小于泵的沉没压力Psu，固定凡尔打开， 井中流体进入泵内活塞所让出的空间，载荷作用在活塞上。
即：游动凡尔关闭，固定凡尔打开，抽油杆伸长，油管缩短，井 内液体吸入泵内。
3、抽油杆，截面为圆形的实心钢制杆，是游梁式抽油机装置的动力传递工 具。按其名义直径可分为： 5/8″ 3/4″ 7/8″ 1″四种。 物理性质来选择抽油杆的尺寸。为了减轻抽油杆的重量，增加允许 下泵深度，除小产量浅井外，大多采用不同直径的组合抽油杆柱（等强 度法）。
有杆泵采油工作原理
有杆泵采油工作原理有杆泵采油是一种常见的油田采油方式，其工作原理是利用泵杆将泵在井底的油液抽到地面。
有杆泵采油是一种传统的采油方式，其优点是成本低、操作简单，但也存在一些缺点，如效率低、易受井深、井壁等因素的影响。
有杆泵采油的工作原理是利用泵杆将泵在井底的油液抽到地面。
泵杆是一根长杆，由多节钢管组成，通过井口的泵杆头与泵相连。
泵杆头是一种特殊的连接器，能够将泵杆与泵的各个部件连接起来。
泵杆头的设计和制造对于有杆泵采油的效率和安全性都有着重要的影响。
有杆泵采油的泵是一种离心泵，其工作原理是利用离心力将油液抽到地面。
泵的各个部件包括泵体、叶轮、轴承、密封件等，这些部件的设计和制造对于泵的效率和寿命都有着重要的影响。
泵的选型和安装也是有杆泵采油的关键环节之一。
有杆泵采油的井口设备包括井口阀、泵杆头、泵杆卡等。
井口阀是一种特殊的阀门，能够控制油液的流量和压力。
泵杆头是一种特殊的连接器，能够将泵杆与泵的各个部件连接起来。
泵杆卡是一种特殊的夹具，能够固定泵杆，防止泵杆在工作过程中发生断裂等事故。
有杆泵采油的工作过程是由地面控制的。
地面的控制系统包括控制台、电机、变频器、传感器等。
控制台是一种特殊的电子设备，能够控制电机的启停、转速等参数。
电机是一种特殊的动力设备，能够将电能转化为机械能。
变频器是一种特殊的电子设备，能够控制电机的转速和输出功率。
传感器是一种特殊的检测设备，能够检测泵的运行状态和油液的流量、压力等参数。
有杆泵采油是一种传统的采油方式，其工作原理是利用泵杆将泵在井底的油液抽到地面。
有杆泵采油的泵是一种离心泵，其工作原理是利用离心力将油液抽到地面。
有杆泵采油的井口设备包括井口阀、泵杆头、泵杆卡等。
有杆泵采油的工作过程是由地面控制的，地面的控制系统包括控制台、电机、变频器、传感器等。
有杆与无杆采油设备概述及对比
有杆采油装备与无杆采油装备概述及对比人类有着1600年左右的石油开采历史，直到1848年俄国工程师F.N. Semyenov在巴库东北方的Aspheron半岛开采了第一口现代油井后，人类才步入了现代化的石油开采时代。
其中机械采油装备经过了一百多年的发展，逐渐形成了当今有杆采油装备和无杆采油装备两大体系。
据统计，全世界约有100万口左右的在产油井，其中使用有杆采油装备的约占到90%以上，这些有杆采油装备的驱动装置采用游梁式抽油机的约占到80%以上。
（兰石以往出口抽油机型全部为游梁式抽油机。
）一. 机械采油装备概述机械采油装备基本可归纳为两大类，有杆采油装备和无杆采油装备。
1.有杆采油设备：位于地面的动力设备通过一系列的机械传动带动抽油杆柱，再由抽油杆柱带动井下抽油泵活塞上、下往复运动或旋转运动，将井内原油抽至地面的采油设备。
可分为：1) 杆式抽油泵：检泵方便，但结构复杂，制造成本较高，在相同的油管直径下允许下入的泵径较管式泵要小，适用于下泵深度较大，产量较小的油井。
该泵地面驱动装置为游梁式或非游梁式抽油机。
2）管式抽油泵：结构简单，成本低，在相同油管直径下允许下入的泵径比杆式泵大，因而排量大。
但检泵时必须拆卸油管，修井工作量大，故适用于下泵深度不大，产量较高的井。
该泵地面驱动装置为游梁式或非游梁式抽油机。
3）地面驱动螺杆泵：能够输送高粘度、高含砂量的原油，适应高气油比、中等深度低产井原油的需要，工艺简单、管理方便、低生产成本、具有高举升性能。
但螺杆泵缺点为油井抽油杆易断脱、油管漏失、结蜡严重、螺杆泵定子脱落、磨损严重等故障频繁。
该泵的驱动装置为螺杆泵电机，安置在地面采油树上。
2.无杆采油设备：不用抽油杆柱传递能量，而是用电缆或高压液体传递能量的采油设备统称为无杆采油设备。
其中可细分为：1）电泵类：a.电动潜油离心泵：是一种井下工作的多级离心泵，排量大、操作简单、管理方便、在防蜡方面有一定作用。
在有些高凝油、稠油情况下还需要加装一套原油稀释系统，由稀释管线向井下油层注入稀释液。
石油工程(采油、钻井)专业毕业论文参考选题
石油工程(采油、钻井)专业毕业论文参考选题一、有杆泵采油理论及技术1、提高有杆泵泵效方法2、提高有杆泵系统效率方法3、杆管偏磨机理研究与治理对策4、抽油机井的能耗分析及节能措施5、＊＊油田抽油井系统效率现状分析二、无杆泵采油理论及技术1、电潜泵采油技术及生产系统优化技术2、电潜泵机组失效因素分析及对策措施3、电潜泵井非故障停机躺井原因及对策4、地面驱动螺杆泵采油技术及生产系统优化技术5、电动潜油螺杆泵技术研究6、水力射流(喷射）泵工艺的研究与应用三、注水及配套技术措施1、提高注水系统效率方法2、注水井管柱失效分析3、复杂断块油藏欠注层分类及治理对策4、高含水期精细注水技术研究5、油田污水处理6、分层注水工艺技术7、不稳定注水技术8、注水水质处理技术9、注水系统优化10、分层注水管柱设计四、稠油开采理论及技术1、稠油携砂冷采技术研究与应用2、电热杆采油技术3、空心杆掺水技术应用4、空心抽油杆热力采油工艺技术五、水平井采油工艺及配套技术研究1、水平井钻井技术2、水平井完井技术3、水平井防砂技术4、水平井射孔技术六、采气理论及配套工艺技术1、**气藏集气工程设计2、排水采气工艺技术研究七、防砂理论及技术1、防砂技术研究2、出砂规律及治理对策研究3、**井防砂工艺及配套技术八、压裂工艺及配套技术研究1、压裂方案设计2、压裂液体系3、支撑剂设计4、压裂效果评价九、酸化工艺及配套技术研究1、酸化方案设计2、酸液体系3、酸化效果评价十、生产管理1、分层采油管柱卡封可靠性研究2、油井防垢工艺技术3、油水井静压资料录取典型方法及资料分析4、酸化解堵技术研究及应用5、油田开发生产过程中的HSE管理6、**采油厂油井躺井现状及对策十一、调剖堵水工艺措施1、调剖堵水技术研究2、调剖堵水效果评价十二、开发方案及调整1、*＊开发单元存在的问题及治理对策2、**断块产能分析3、＊＊断块的整体开发及认识4、低渗透油藏开发技术5、复杂断块油藏高含水期潜技术6、**油藏储层综合评价及分析7、特高含水期开发评价8、**区块注采调整方案及效果评价9、*＊油藏开发分析及认识10、*＊区块开发特征研究11、＊＊区块剩余油分布规律及调整对策研究12、＊＊区块产能自然递减控制技术13、**油田潜力分析及挖潜对策14、提高蒸汽驱开发效果研究15、＊＊油藏动态分析16、＊*稠油油藏加密方式及注采参数优化17、**气藏产能评价18、＊*油藏数值模拟19、＊*油藏开发方式优化研究20、采油队油藏系统分析方法21、加强油藏动态跟踪分析提高注水开发效果22、＊＊区块水驱动效果评价十三、提高采收率技术1、聚合物防窜技术研究与应用2、提高采收率技术及应用3、**油田储层敏感性试验研究4、*＊区块聚合物驱采油技术研究5、聚合物调驱技术的研究应用6、CO2驱提高采收率技术及应用十四、钻井工艺理论及技术1、套损机理研究2、欠平衡钻井技术应用及其发展3、钻井液完井液体系的研究4、定向井、水平井、井身轨迹控制5、**油田钻井液体系及处理剂应用现状6、水平井下部钻柱疲劳使命预测方法7、超高压PDC钻头冲蚀机理8、钻井特殊工艺井轨道设计9、固井完井工艺技术应用10、水力喷砂射孔技术11、大位移井钻井技术十五、作业工艺技术1、油水井套管修理工艺与研究2、打捞工艺技术分析3、QHSE作业管理体系4、冲砂转换装置的设计与应用5、套损治理技术应用6、水井作业卡管柱的原因及分析7、＊＊井作业工艺设计十六、油气层保护技术1、作业过程中的油田保护技术2、钻井过程中的油田保护技术3、措施过程中的油层保护技术注意：(1）以上题目作为学生选题的参考,可选择作为论文题目，也可就自己感兴趣或平时关注的其他问题与指导教师交流另行选题,但选题应在专业范围之内. （2）上述部分选题只是指明了专业方向，加以完善后方可作为论文题目。
石油开采方法和开采流程
石油开采方法和开采流程石油开采方法主要有：气举采油和深井泵采油，其中深井泵采油又分为有杆泵采油和无杆泵采油。
有杆泵采油分为游梁式深井泵采油和螺杆泵采油等。
无杆泵采油主要有电潜泵采油、水利活塞采油和射流泵采油等。
方式有很多但主要的过程大多是一样的：第一、测井工程：在井筒中应用地球物理方法，把钻过的岩层和油气藏中的原始状况和发生变化的信息，特别是油、气、水在油藏中分布情况及其变化的信息，通过电缆传到地面,据以综合判断,确定应采取的技术措施(见工程测井，生产测井，饱和度测井)。
第二、钻井工程：在油气田开发中，有着十分重要的地位，在建设一个油气田中，钻井工程往往要占总投资的50%以上。
一个油气田的开发，往往要打几百口甚至几千口或更多的井。
对用于开采、观察和控制等不同目的的井(如生产井、注入井、观察井以及专为检查水洗油效果的检查井等)有不同的技术要求。
应保证钻出的井对油气层的污染最少，固井质量高，能经受开采几十年中的各种井下作业的影响。
改进钻井技术和管理，提高钻井速度，是降低钻井成本的关键(见钻井方法，钻井工艺，完井)。
第三、采油工程：是把油、气在油井中从井底举升到井口的整个过程的工艺技术。
油气的上升可以依靠地层的能量自喷，也可以依靠抽油泵、气举等人工增补的能量举出。
各种有效的修井措施，能排除油井经常出现的结蜡、出水、出砂等故障，保证油井正常生产。
水力压裂或酸化等增产措施，能提高因油层渗透率太低，或因钻井技术措施不当污染、损害油气层而降低的产能。
对注入井来说，则是提高注入能力(见采油方法，采气工艺，分层开采技术，油气井增产工艺)。
第四、油气集输工程:是在油田上建设完整的油气收集、分离、处理、计量和储存、输送的工艺技术。
使井中采出的油、气、水等混合流体，在矿场进行分离和初步处理，获得尽可能多的油、气产品。
水可回注或加以利用，以防止污染环境。
减少无效损耗(见油田油气集输)。
石油的开采历史非常的悠久，而且开采的技术也在不断的进步，随着我国可持续发展政策的实行，石油开采业实行可持续发展战略，在我国的意义非常的深远，但是也需要我们不断的发展，不断的研究新型的石油开采技术，避免开发过程中的浪费。
延大采油工程原理与设计课件03有杆泵采油
Chapter 4
第一节 抽油设备及其工作原理
抽油设备： 抽油机、抽油杆柱和抽油泵，即“三抽”设备
一、抽油机
1. 游梁式抽油机 （1）分类
抽油机
游梁式抽油机 无游梁式抽油机
游梁式抽油机
常规型（普通型） 前置型 变型
基本型
Chapter 4 （2）结构
第一节 抽油设备及其工作原理
由游梁—连杆—曲柄机构、减速箱、动力设备和 辅助装置四大部分构成
斜直井型
Chapter 4
第一节 抽油设备及其工作原理
（一）抽油机的结构组成
Chapter 4
第一节 抽油设备及其工作原理
（二）抽油机各组成部件的作用
（1）刹车装置：刹车也叫制动器，它是由手柄、刹车中间座、拉杆、锁死弹簧、 刹车轮、刹车片等部件组成。刹车片与刹车轮接触时发生摩擦而起到制动作用。
（2）电动机：电机是动力的来源，一般采用感应式三相交流电动机。它固定在电 机座上由皮带传递动力至减速器大皮带轮。前后对角上有两条顶丝可调节皮带的松 紧度。
（9）游梁：它安装在支架轴承上，绕支架轴承作上下摆动，尾端通过尾轴承与横梁 连接在一起，前端装有驴头，游梁可前后移动调节，以便使驴头始终对准井口。在 复合平衡的机型中，游梁尾部可挂有尾平衡板。
（10）驴头：它装在游梁最前端驴头为弧面，它的弧线是以支架轴承为圆心，以游 梁前臂长为半径画孤而得到的。它保证了抽油时光杆始终对正井口中心。驴头担负 着井内抽油杆、泵摩擦阻力及液柱的重量。
（3）曲柄：它是由铸铁铸就的一个部件，装在减速器输出轴上。曲柄上开有大小 冲程的孔眼叫冲程孔，专门为调节冲程所用。两侧外缘有牙槽并有刻度标记。侧面 开有凹槽是装配重块所用，内侧两边缘为平面，尾部有一吊孔。曲柄头部与输出轴 的连接，头部为叉型，中间开有与减速器输出轴直径相匹配的孔，并开有键槽。叉 型部分由两条拉紧螺栓固定。
有杆泵采油工作原理
有杆泵采油工作原理1. 介绍有杆泵采油是一种常用的油井采油方法，它通过一个数米长的杆，在油井井口与井底的泵和动力源之间传递动力，并通过泵抽取地下原油。
本文将深入探讨有杆泵采油的工作原理。
2. 有杆泵的组成有杆泵采油系统主要由泵、杆和动力源三部分组成。
2.1 泵泵是有杆泵采油系统的核心部分，它负责抽取地下原油并将其送往地面。
通常使用的有杆泵泵型为活塞泵，利用泵内活塞的往复运动来实现吸油和压油。
2.2 杆杆是承担着将泵的动力从地面传递到井底的关键部件。
通常采用的杆材料为高强度合金钢，具有足够的强度和刚性来承受泵的工作负荷。
2.3 动力源动力源是提供有杆泵运行所需动力的设备，常见的动力源包括电动机和内燃机。
电动机通常使用电缆连接，而内燃机则通过传动装置将转动力传递给杆。
3. 工作原理有杆泵采油的工作原理可以简述为：动力源提供动力驱动泵，泵通过杆将此动力传递至井底，井底的泵通过抽吸作用将原油提升至地面。
具体来说，有杆泵采油的工作可以分为以下几个步骤：3.1 吸油阶段•泵向下行程：动力源提供动力，并通过杆将动力传递至井底泵。
泵的活塞向下移动，泵腔内产生负压，吸入原油。
•泵向上行程：杆带动活塞向上移动，泵腔内产生正压，将吸入的原油推向油井管道。
3.2 压油阶段•泵向下行程：动力源继续向下运行，泵的活塞再次向下移动，泵腔内产生负压，继续吸入原油。
•泵向上行程：杆再次带动活塞向上移动，泵腔内产生正压，将吸入的原油推向地面。
4. 优缺点分析有杆泵采油作为一种常用的采油方法，具有以下优点和缺点：4.1 优点•成熟稳定：有杆泵采油技术已经应用多年，各个环节都相对成熟稳定。
•适用范围广：有杆泵适用于各种油井类型，包括陆地、近海和深海井。
•投资成本低：与其他采油方法相比，有杆泵采油的投资成本较低。
4.2 缺点•抽油效率低：有杆泵采油的抽油效率较低，能够采集的有效油层厚度有限。
•维护困难：由于有杆泵采油需要长期运行，对设备的维护和保养要求比较高。
无杆泵采油
（ 4-3 ）
ƒ 电缆 终端 有与电机 插配 的 特 殊密封 接 头 — 电缆 头 ； „ 为 满 足 油井 对 机组 尺寸 的要 求 ， 潜油电缆一 般 采用 圆 型 和 扁 型 ， 扁型和扁型联接 在 一起的 复 合 结构； … 要能 适应 施 工 和 环 境 温 度 ，进行起下作 业 时 ，电缆 保护 套 层 不 破裂 。 2) 潜油电缆的性能要求 潜油电缆是电潜泵机组的一 个 重 要组 部分 。 根据 下泵 深 度 ，电缆的 长 度可 由 几百米 到 几千米 。电缆的 工 作介 质 是油、 气 、水三 相 混合 物 ，这 就 要 求 电缆的 护 套 绝缘材料 具 有 较 好 的 耐 油 性 和 较 高的 气密性 。电缆 长期工 作在 温 度 为 50～ 120℃ 、压力为 7 ～ 20MPa 的井液 中 ，在 冬季 电缆 野 外 施 工 ， 气 温最低达 零 下 30℃ 、 并 需 要 经 多 次 盘绕 收 放 ，这 就 要 求 电缆的 结构 紧凑 ， 护 套 层 有 足够 的 横 向密封性 ，在高 温 、高压下不 易 变 形 ，在 低温 下不 破裂 ， 材 质 应 满 足 井下 温 度 相应 的 热 老 化性 能要 求 ， 保 持 柔软 性 和 可 弯 曲性 。电缆 应 有 良 好 的 绝缘 性 能， 并 能 够 可 靠 地传递电机 所 需 要的电能。
Vo / w =
v w (1 − 2 β ) ρ ρ (1 − β )1 − 3 1 − b o − ( w − 1)b ρo ρw
169
(4-1）
假 如原油是 连续 相 ，水是 分 散 相 ， 则
Vo / w =
v o (1 − 2 β )
式中
ρ (1 − β )1 − 3 1 − b 1 + ( w − 1)b ρo νo ， v w ——分 别为原油和水的 运 动 粘 度 ； ρo ， ρw ——分 别为原油和水的 密度 ；
4-1无杆泵采油
单流阀结构示意图 接头； 限制销； 1 —接头；2 —限制销； 接头 限制销 特制螺母； 球体； 3 —特制螺母；4 —球体； 特制螺母 球体 阀座； 5 —阀座；6 —密封圈 阀座 密封圈
采油工程 29
电动潜油离心泵
10)泄油阀 10)泄油阀
泄油阀应装在单流阀上方一根油 管处，它是一个剪切插销装置。 泄油阀的作用：
电潜泵举升方式的主要缺点： 电潜泵举升方式的主要缺点：
(1) 下入深度受电机功率、油套管直径、井筒高温等的限制； (2) 比较昂贵，初期投资高； (3) 作业费用高和停产时间过长； (4) 电机、电缆易出现故障； (5) 日常维护要求高。
采油工程 9
(一) 电动潜油离心泵型号及主要部件
1．电动潜油离心泵型号
类型：
• 电缆主要包括圆电缆和扁电缆，扁电缆主要用于电 电缆主要包括圆电缆和扁 机或套管环形空间间隔较小的井。扁电缆又分大扁 机或套管环形空间间隔较小的井。扁电缆又分大扁 电缆和小扁电缆。 电缆和小扁电缆。
采油工程 23
采油工程24
电缆的型号
QY P N M 3 - 3×16
芯线×截面 mm2 形状特征 外护层代号 内护层代号 绝缘代号 电缆代号
中间部分
由电缆和油管组成。 将电流从地面部分传送给井下部分，采用的是特殊 结构的电缆 (圆电缆和扁电缆)。在油井中利用钢 带将电缆和油管柱、泵、保护器外壳固定在一起。
采油工程 8
电动潜油离心泵
电潜泵举升方式的主要优点： 电潜泵举升方式的主要优点：
(1) 排量大； (2) 操作简单，管理方便； (3) 能够较好地运用于斜井与水平井以及海上采油； (4) 在防蜡方面有一定的作用。
采油工程 36
二、电动潜油离心泵的生产管理与分析
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(General Introduction of Petroleum Engineering)
第四章
有杆泵及无杆泵采油技术
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
一、抽油装置
抽油机（地面）
设 备
抽油杆（传动动力）
组 抽油泵（井筒内）
成 其它附件
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
在一个冲程内，排出的液体体积：
V fpS
柱塞横截面积,m2
光杆冲程，m
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （二)泵的理论排量及泵效
每分钟的冲数为N，则每分钟排量：
Vm fpSN
冲数（冲次）
每日排量: Qt 144f0pSN
泵的理论排量
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （二)泵的理论排量及泵效
抽油杆上，引起油管和抽油杆周期性地增载和减载，从而引起 弹性伸缩。 2、惯性载荷对活塞冲程的影响
3、抽油杆振动对活塞程的影响
液柱载荷交变作用 抽油杆柱变速运动
抽油杆柱振动
抽油杆柱变形
石油天然气工程学院
第二节 影响泵效的因素及提高措施
（二）气体对泵效的影响
当泵内吸入气液混合物后，气体占据了柱塞让出的部分空间， 或者当泵的排量大于油层供油能力时，液体来不及进入泵内，都 会使进入泵内的液量减小。
泵内进液的条件： 泵内压力(吸入压力)低于沉没压力（油、套管
环形空间液柱压力）。
A石-油上天然冲气程工程学院
第一节 游梁式抽油装置及泵的工作原理
2、下冲程
抽油杆柱带动柱塞向下运动，固定凡尔在重力作用下 关闭。泵内压力因液体压缩而增高，当泵内压力大于柱 塞以上液柱压力时，游动凡尔被顶开。柱塞下部泵筒内 的液体通过游动凡尔进入柱塞上部的油管中。
在实际生产中，由于油管、抽油杆的弹性伸缩、气体进泵、砂、 蜡等各种因素影响，实际产量往往小于理论排量Qt。
泵效：实际产量Q与理论产量Qt的比值
＝ Q
Qt
泵效的大小反映了泵的工作状况，泵效越大，泵的工 作条件越好。
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （二)泵的理论排量及泵效
例：已知某油井的抽油泵的直径0.075m，冲程3m，冲数15次/分钟，每天排 液量为90m3，请计算该泵的泵效。
1、抽油机
抽油机是有杆深井泵采油的主要地面设备，它将电能转化 为机械能，包括游梁式抽油机和无游梁式抽油机两种。
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
1、抽油机
游梁式抽油机组成
游梁-连杆-曲柄机构 减速箱 动力设备 辅助装置
工作原理
工作时，动力设备将高速旋转运动通过减速箱传递给曲柄，带 动曲柄作低速旋转；曲柄通过连杆带动游梁作上下摆动；挂在驴 头上的悬绳器通过抽油杆带动井下深井泵作上下往复运动，把油 抽到地面。
充满系数：
表示泵的充满程度，其值为泵内吸入液体与活塞让出体积之比：
V l
Vp
V p —上冲程活塞让出的容积
V l —每冲程吸入泵内的液体体积
石油天然气工程学院
第二节 影响泵效的因素及提高措施
（三）漏失的影响
柱塞与衬套的间隙及阀和其它部件间的漏失都会使实际排 量减小。
一般，在下泵后一定时期内，漏失的影响是不大的，但当 液体有腐蚀性或含砂时，将会由于对泵的腐蚀和磨损，使漏 失迅速增加。
第二节 影响泵效的因素及提高措施
一、泵效影响因素： 从泵工作的三个基本环节（活塞让出体积、原油进泵和泵
内排液）可归纳为： (1) 抽油杆柱和油管柱的弹性伸缩 (2) 气体和充不满的影响 (3) 漏失影响
石油天然气工程学院
第二节 影响泵效的因素及提高措施
（一）抽油杆和油管弹性伸缩对活塞冲程的影响
1、静载荷对活塞冲程的影响 在上下冲程中由于活塞以上的液柱重量交替地作用于油管和
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
2、抽油泵
抽油泵是将机械能转化为流体压能的设备。
主要组成
工作筒(外筒和衬套) 柱塞 游动凡尔(排出阀) 固定凡尔(吸入阀)
柱塞 游动凡尔 工作筒 固定凡尔
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
泵的类型
按照抽油泵在油管中的固定方式可分为： 管式泵和杆式泵
泵排出的条件： 泵内压力高于柱塞以上的液柱压力。
柱塞上下抽汲一次为一个冲程，在一个冲程内完
成进油与排油的过程。
一分钟内完成的冲程次数叫冲数（冲次）
B-下冲程
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （二)泵的理论排量及泵效
泵的工作过程是由三个基本环节所组成，即柱塞在泵 内让出容积，井内液体进泵和从泵内排出井内液体。
优
检泵、提泵时不必起出油管，大 大缩短了作业时间，同时没有固
点
定凡尔打捞装置，余隙小，适用
于含气井。
缺 点
结构复杂，成本高，相同油管直 径允许下入的泵径小。
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
二、泵的工作原理
（一）泵的抽汲过程
1、上冲程
抽油杆柱带着柱塞向上运动，柱塞上的游动凡 尔受管内液柱压力而关闭。此时，泵内压力降低， 固定凡尔在油、套管环形空间液柱压力与泵内压 力之差的作用下被打开，泵筒内吸入液体。
泵效计算公式：
η＝Q/Qt
Q =1440×fp×S×N
Q－泵的实际排量，m3； Qt－泵的理论排量，m3；
m2； S－泵的冲程，m；N－泵的冲数，次/分钟；
fp－泵的横截面积，
Q Q t 14403.14 9 0 0 .0 2 75 2315100% 31.5%
石油天然气工程学院
A-管式泵
B-杆式泵
1—油管；2—锁紧卡；3—柱塞；4—游动凡尔；5—工作筒；6—固定凡尔
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理
（1）管式抽油泵： －下泵深度较小的高产油井
特
工作筒在地面组装好后接在油管 柱下端，随油管一起下入井内，
点
然后投入固定凡尔，最后把柱塞
接在抽油杆柱下端下入泵筒内。
优
结构简单，制造成本低，在相同
点
油管直径下，允许下入的泵径较
杆式泵大，因而排量大。
缺
检泵时要起出全部油管，费工费 时，适用于下泵深度不很大、产
点
量较高的的油井。
石油天然气工程学院
第一节 游梁式抽油装置及泵的工作原理 （2）杆式抽油泵：－下泵深度较大的低产油井
特 点
把活塞、固定凡尔和工作筒组装 成一个整体，接在抽油杆柱的下 端整体通过油管下入井内
