高频电子技术-1、概述

合集下载

高频电子技术第1章高频小信号放大器

高频电子技术第1章高频小信号放大器

fn f0
f
BW0.7
BW0.1
矩形系数越接近1,放大器在满足通频带 高频小信号放大器的典型幅频曲线 的性况下选择性越好。
1.2谐振回路
谐振回路也称振荡回路,是最常用的选频网络,它由电感线圈和 电容组成。
简单的谐振回路分为3大类: 1、串联谐振回路 2、并联谐振回路 3、耦合谐振回路
+r
L
+
+
Ůg
+ Ůg
-
L
+
İ
C
Ůc
-
串联谐振回路 理想电路
+r
L
+
Ůg
İ
C
Ůc
-
-
串联谐振回路 等效电路
1.2.1串联谐振回路2
由等效电路可知,串联谐振回路的 阻抗为:
回路电流为:
+r
L
+
Ůg
İ
C
Ůc
-
-
串联谐振回路
上两式中,容抗ZC、感抗ZL为:
1.2.1串联谐振回路3
当信号源的感抗ωL和容抗1/ω C将随之
谐振放大器常由晶体管等放大器件与LC串、并联谐振回路构成。 集中选频放大器由集中宽带放大器与集中选频性滤波器构成,集中选频性滤 波器常用有,LC带通滤波器、晶体管滤波器、陶瓷滤波器及声表面滤波器等。
集中选频放大器相对谐振放大器线路简单,性能可靠,调整方便。
1.1.2高频小信号放大器的主要参数
1. 谐振增益:放大器在谐振点处的电压
AUO
带比实曲线所示通频带要宽,此时的选择性S比
较大,选择性较差。
为使放大器的通频带与幅频特性同时达到 理想的要求,应尽量使放大器的幅频特性曲线 接近理想矩形,如实曲线。

基础知识-高频电子线路

基础知识-高频电子线路
高频电子线路的稳定性和可靠性对于 雷达系统的探测精度和抗干扰能力至 关重要。
卫星通信系统中的高频电子线路
卫星通信系统中的高频电子线路主要负责信号的发射和 接收。
同时,高频电子线路也负责接收卫星转发器下行的信号, 进行变频和放大后发送给地面终端。
在卫星转发器中,高频电子线路将地面终端发射的信号 进行变频和放大,再通过天线发射到卫星上。
高频电子线路的性能直接影响到卫星通信系统的覆盖范 围和传输质量。
THANKS FOR WATCHING
感谢您的观看
基础知识-高频电子线路
目录
• 高频电子线路概述 • 高频电子线路基础知识 • 高频电子线路基本元件 • 高频电子线路中的噪声与干扰 • 高频电子线路的设计与优化 • 高频电子线路的应用实例
01 高频电子线路概述
高频电子线路的定义与特点
定义
高频电子线路是指工作频率在较 高频率范围的电子线路,通常指 工作频率在10kHz以上的电子线 路。
特点
高频电子线路具有较高的工作频 率,信号传输速度快,信号失真 小,能够实现信号的高效传输和 处理。
高频电子线路的应用领域
通信领域
高频电子线路广泛应用于 通信领域,如无线通信、 卫星通信、移动通信等。
雷达与导航领域
雷达与导航系统需要高 频电子线路来实现信号 的发射、接收和处理。
广播与电视领域
广播和电视信号的传输 和处理需要高频电子线
集成电路技术
集成电路技术的发展使得高频电子线 路能够更加紧凑和高效地实现各种功 能。
02 高频电子线路基础知识
信号与系统
信号的分类
信号可以根据其特性分为连续信 号和离散信号。连续信号在时间 上连续变化,而离散信号在时间

高频电子技术知识点

高频电子技术知识点

高频电子技术知识点高频电子技术是电子工程的一个分支领域,主要研究与应用高频信号处理技术和射频通信技术。

在通信、电子、电力、军事等领域中,高频电子技术都有着广泛的应用。

下面,我将就高频电子技术相关的知识点进行介绍。

一、基础电路元件电感:电感是利用电磁感应现象工作的元件,一般用L表示。

电感具有隔直阻交和储存磁能的特性。

高频电子中,电感常用于电路匹配、功率分配、滤波、耦合等。

电容:电容是在两个导体之间存在电场时,储存电荷的元件,一般用C表示。

在高频电子中,电容常用于隔交阻直、调谐、滤波、匹配、降噪等。

电阻:电阻是对电流流动的阻碍,一般用R表示。

在高频电子中,电阻常用于衰减、匹配、限流等。

二、射频器件管子:管子是射频放大中使用的一种器件,有普通三极管、场效应管、双极晶体管、集成放大器等。

管子有非常优秀的放大特性,广泛应用于射频功率放大、频率转换和混频等方面。

二极管:二极管主要用于小信号放大、检波、调制解调等。

常见的二极管有普通二极管、肖特基二极管、调制二极管、开关二极管等。

三极管:三极管在射频电路中被广泛应用,常见的三极管有高频三极管、大功率放大器三极管、全晶体三极管等。

三、射频传输线导线:导线也是射频电路中常见的元件,例如信号传输、匹配等器件组件。

导线的线径和长度会对射频信号的传输和损耗产生影响。

同轴电缆:同轴电缆是一种高频传输线路,具有很好的抗干扰性、低损耗特性和屏蔽性能。

同轴电缆具有较高的传输质量,常用于电缆电视、长距离干扰抑制等方面。

四、射频滤波器低通滤波器:低通滤波器可通过控制高频电路中的信号频率及其它参数,将高频电路中信号的高频成分滤除。

低通滤波器在通信系统中广泛应用,例如对去噪、数据整流处理等方面。

带通滤波器:带通滤波器是一种能够使某一频率范围内的信号通过的滤波器,可以通过对信号的频率范围的选择,使所需要的信号通过,而剩余的信号被滤除。

通常应用到在射频前端的所谓前置选频。

五、多路复用频分复用:频分复用是一种将多路低速信号合成成一个高速信号进行传输的技术。

《高频电子技术》课件

《高频电子技术》课件

THANKS
谢谢
在此添加您的文本16字
带阻滤波器允许除某一频段外的信号通过,抑制该频段信 号。
滤波器的性能指标
通带和阻带性能
插入损耗
通带和阻带的边缘频率、带宽等参数决定 了滤波器的频率选择性和抑制能力。
滤波器对有用信号的衰减程度,以dB为单 位表示。
群时延
稳定性
滤波器对信号相位变化的量度,反映信号 通过滤波器的速度。
振荡原理
高频电子电路中的元件通 过正反馈和负反馈等机制 ,产生振荡信号,实现信 号的调制和解调等功能。
传输线原理
高频电子电路中的信号传 输遵循传输线理论,信号 在传输过程中会受到线路 的分布参数影响。
03
CHAPTER
高频电子技术中的放大器
放大器的分类与特点
分类
按功能可以分为电压放大器、功率放 大器、跨导放大器等;按频率可分为 低频放大器、高频放大器、微波放大 器等。
特点
高频放大器具有较高的增益和带宽, 能够放大微弱的高频信号;低频放大 器具有较低的噪声系数和较好的线性 度,适用于放大低频信号。
放大器的性能指标
增益
放大器的输出信号幅度与输入信号幅 度之比,反映了放大器的放大能力。
带宽
放大器能够正常工作的频率范围,反 映了放大器的频率响应能力。
线性度
放大器在小信号和大信号输入下的性 能差异,反映了放大器的失真程度。
频率范围
高频电子电路的工作频率范围,通常指几百 千赫兹到几百兆赫兹。
带宽
高频电子电路的频率响应范围,通常指电路 能够正常工作的频率范围。
增益
高频电子电路的放大倍数,用于衡量电路的 放大能力。
噪声系数
高频电子电路的噪声与信号比值,用于衡量 电路的噪声性能。

高频电子技术-1、概述

高频电子技术-1、概述

第一章 绪论
1.5 非线性电路的基本概念
第一章 绪论
• 非线性元器件
• 1.5 非线性电路的基本概念
电子元器件按工作特性分为线性元器件和非线性元器件 两种。非线性元器件和线性元器件主要差别在于其工作特性
是非线性的,它的参数不是一个常数,它的参数和外加电压
或通过的电流大小有关。各种二极管、晶体管等电子器件都 是非线性器件,而常见的电阻器、平板电容和空心电感线圈 等都是线性器件。
第一章 绪论
• 3) 三种调制方式

振幅调制:用基带信号去改变高频振荡信号的 振幅,则称为振幅调制,简称调幅(AM)。调 幅获得的已调波称为调幅波。

频率调制:用基带信号去改变高频振荡信号的 频率,则称为频率调制,简称调频(FM) 。调 频获得的已调波称为调频波。

相位调制:用基带信号去改变高频振荡信号的 相位,则称为相位调制,简称调相(PM)。调 相获得的已调波称为调相波。
课堂练习三 解答
3. 中波广播波段的波长范围为187~560米,问其波 率范围为? 解:∵频率ƒ 等于光速C除以波长λ,即 ƒ=C∕λ, 则: 8 10 ∕560≈536 KHz λ=560米时, ƒ = 3× 8 λ=187米时,ƒ = 3× 10 ∕187≈1604 KHz 答:波率范围为536 KHz ~1604 KHz。
第一章 绪论
• 1.1 高频电子技术概述 • 1.1.1 通信发展简史
• 通信的目的:就是传递信息,把信息从一地 传向另一地 • 通信手段:有线通信-无线电通信 • 现代通信是:用电信号来完成信息传递的过 程 • 高频电子技术的研究对象主要是:无线电发 送与接收设备的有关电路的原理、组成与功 能。
本课程主要是研究通信系统中共用的基 本单元电路,其内容包括高频小信号放大器、 高频功率放大器、正弦波振荡器、调制与解调 电路、混频电路、反馈控制电路等。除了高频 小信号放大器为线性电路,其余都属于非线性 电子线路。因此要注意以下几点: 1)非线性电子线路分析的复杂性; 2)非线性电子线路种类和电路形式的多 样性; 3)非线性电子线路具有很强的实践性。

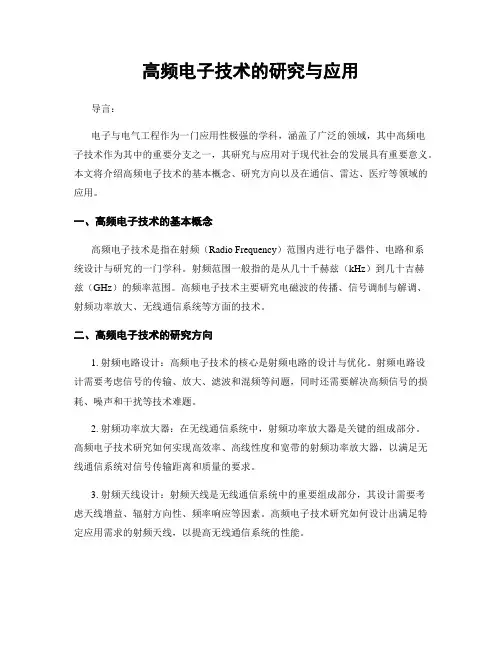

高频电子技术的研究与应用

高频电子技术的研究与应用

高频电子技术的研究与应用导言:电子与电气工程作为一门应用性极强的学科,涵盖了广泛的领域,其中高频电子技术作为其中的重要分支之一,其研究与应用对于现代社会的发展具有重要意义。

本文将介绍高频电子技术的基本概念、研究方向以及在通信、雷达、医疗等领域的应用。

一、高频电子技术的基本概念高频电子技术是指在射频(Radio Frequency)范围内进行电子器件、电路和系统设计与研究的一门学科。

射频范围一般指的是从几十千赫兹(kHz)到几十吉赫兹(GHz)的频率范围。

高频电子技术主要研究电磁波的传播、信号调制与解调、射频功率放大、无线通信系统等方面的技术。

二、高频电子技术的研究方向1. 射频电路设计:高频电子技术的核心是射频电路的设计与优化。

射频电路设计需要考虑信号的传输、放大、滤波和混频等问题,同时还需要解决高频信号的损耗、噪声和干扰等技术难题。

2. 射频功率放大器:在无线通信系统中,射频功率放大器是关键的组成部分。

高频电子技术研究如何实现高效率、高线性度和宽带的射频功率放大器,以满足无线通信系统对信号传输距离和质量的要求。

3. 射频天线设计:射频天线是无线通信系统中的重要组成部分,其设计需要考虑天线增益、辐射方向性、频率响应等因素。

高频电子技术研究如何设计出满足特定应用需求的射频天线,以提高无线通信系统的性能。

4. 射频集成电路设计:随着微电子技术的发展,射频集成电路(RFIC)的研究与应用越来越重要。

高频电子技术研究如何在集成电路中实现射频信号的处理、放大和调制等功能,以提高系统的集成度和性能。

三、高频电子技术在通信领域的应用1. 无线通信系统:高频电子技术在无线通信系统中发挥着重要作用。

通过射频电路的设计和优化,可以实现高速、稳定的无线数据传输,满足现代社会对通信的需求。

2. 卫星通信:高频电子技术在卫星通信系统中的应用也非常广泛。

通过射频功率放大器、射频天线和射频集成电路等技术手段,可以实现卫星通信系统的高效率、高可靠性和广覆盖性。

高频电子实验课件

高频电子实验课件
高频电子实验课件
contents
目录
• 高频电子技术概述 • 高频电子实验基础 • 实验一:调谐放大器 • 实验二:振荡器与混频器 • 实验三:调频与解调 • 实验四:高频功率放大器 • 实验五:无线通信系统仿真
01
高频电子技术概述
高频电子技术定义
01
高频电子技术是指利用高频电磁 波进行信息传输和处理的技术。
步骤四
调整电感、电原理。
步骤三
使用信号发生器和示波器测试调谐放大器 的输入和输出信号,观察其频率响应特性 。
04
实验二:振荡器与混频器
实验目的
掌握振荡器与混频器的基本原理 。
学会搭建和调试振荡器与混频器 电路。
了解振荡器与混频器在通信系统 中的应用。
实验步骤与操作
系统建模
根据实验原理建立无线通信系 统的数学模型,并导入仿真软 件中。
系统仿真
启动仿真软件,观察并记录仿 真结果,包括信号的传输质量 、误码率和信噪比等指标。
实验准备
安装仿真软件、准备实验数据 和参数设置。
系统配置
设置系统参数,包括信源编码 、调制方式、信道特性和噪声 干扰等。
结果分析
对仿真结果进行分析,探究无 线通信系统的性能指标和影响 因素,并提出优化方案。
范围。
实验步骤与操作
分析实验结果
根据实验数据,分析高频功率放 大器的性能优缺点,提出改进措 施。
04
测试放大性能
调整输入信号源的幅度和频率, 观察并记录输出信号的幅度和失 真情况,分析高频功率放大器的 性能指标。
01
搭建高频功率放大器电路
根据实验原理图,搭建高频功率 放大器电路,包括电源电路、输 入信号源、晶体管放大电路等部 分。

高频电子技术第1章.ppt

高频电子技术第1章.ppt

筒所产生的微弱信号,即基带信号,并将其送入振幅调制器。
然后,振幅调制器将输入的高频载波信号和低频调制信号变
换成高频已调信号,即高频载波频率信号被基带信号调制。
最后再经功率放大器放大,获得足够的发射功率,作为射频
信号发送到空间。载波频率处在适合无线信道传播的频率范
围内。
上一页 下一页 返回
1.1 通信与通信系统概述
上一页 下一页 返回
1.1 通信与通信系统概述
通信系统中的信道是信号传输的通道,也就是传输媒介, 不同的信道有不同的传输特性。为了适应信道对要传输信号 的要求,就必须将已获取的基带信号再做变换,这就是发送 变换设备的作用。发送设备将基带信号经过调制等处理,并 使其具有足够的发射功率,再送入信道,实现信号的有效传 输。常见的信道通常有光信道和电磁信道两类。人们通常将 电磁信道分为无线信道和有线信道两类:无线信道是指无明显 边界的电波传播空间,如无线通信的空间信号通路;有线信道 是针对边界明显、空间范围相对较窄的信号传播通路,如有 线通信用的架空明线、同轴电缆、视频电缆和波导管等。
1.4 实训1:函数信号发生实验
外接电容C可由两个恒流源充电和放电,电压比较器A、B 的阈值分别为总电源电压(指UCC+UEE)的2/3和1/3 。恒流源I2 和I1的大小可通过外接电阻调节,但必须I2 > I1 。当触发器的 输出为低电平时,恒流源I2断开,恒流源I1给C充电,它的两 端电压UC随时间线性上升,当达到电源电压的2/3时,电压比 较器A的输出电压发生跳变,使触发器输出由低电平变为高 电平,恒流源I2接通,由于I2 > I1(设I2 =2 I1 )I2将加到C上进行 反充电,相当于C由一个净电流I放电,C两端的电压UC又转 为直线下降。

高频电子技术第1章 通信技术基本知识

高频电子技术第1章 通信技术基本知识

神户等地投入商用。西德于1984年完成C网,频段为
450MHz。英国在1985年开发出全地址通信系统(TACS),
首先在伦敦投入使用,以后覆盖了全国,频段为900MHz。
法国开发出450系统。加拿大推出450MHz移动电话系统
1.0 通信技术的发展历程及我国通 信技术的发展
MTS。瑞典等北欧四国于1980年开发出NMT-450移动 通信网,并投入使用,频段为450MHz。
1.0 通信技术的发展历程及我国通 信技术的发展
(5)1888年,德国青年物理学家海因里斯.赫兹 (H.R.Hertz)用电波环进行了一系列实验,发现了电磁波
的存在,他用实验证明了麦克斯韦的电磁理论。这个实验轰 动了整个科学界,成为近代科学技术史上的一个重要里程碑, 导致了无线电的诞生和电子技术的发展。
展。在移动通信领域,我国经历了1G空白、2G跟随、3G突
破、4G同步、5G引领的崛起历程。中国自主研发的4G技术
标准TD-LTE被国际电联确定为4G国际标准之一,5G时代
无论是标准制定还是实验进程我国都走在世界前列。
目前,我国通信业以创新驱动5G发展,突破关键核心
技术,加快开展技术试验,取得了令人瞩目的阶段性成果。
1.0 通信技术的发展历程及我国通 信技术的发展
2.世界移动通信发展史
移动通信可以说从无线电通信发明之日就产生了。1897 年,M·G·马可尼所完成的无线通信试验就是在固定站与一艘 拖船之间进行的,距离为18海里。
现代移动通信技术的发展始于本世纪20年代,大致经历
了五个发展阶段。
第一阶段从本世纪20年代至40年代,为早期发展阶段。
用户数量增加,大区制所能提供的容量很快饱和,这就必须
探索新体制。在这方面最重要的突破是贝尔试验室在70年代

通信电子中的高频电子技术

通信电子中的高频电子技术

通信电子中的高频电子技术随着通信电子技术的迅猛发展,无线通信已经成为现代社会不可或缺的一部分。

而高频电子技术作为无线通信及雷达探测等应用领域的重要组成部分,也在不断地演进和发展中。

本文将介绍高频电子技术的基本原理和应用领域,并展望其未来的发展方向。

首先,了解高频电子技术的基本原理非常重要。

在电子学中,高频指的是频率在300kHz以上的电磁波信号。

这些信号具有高频率、小波长、大能量,传输速度极快。

高频信号的产生主要是通过射频电路中的谐振回路,通过输入电信号和输出电信号之间的相互转换实现。

自行研究射频技术的工程师或学者可以了解技术发展中使用的各种射频工具,例如TDR(时域反射仪)、VNA(矢量网络分析仪)和SWR(驻波比)检测仪等。

高频电子技术在无线通信和雷达探测领域得到了广泛应用。

例如,在无线通信领域,高频电子技术的主要应用包括手机、卫星通信和无线宽带等,这些技术的使用将允许远程通信。

高频电子技术在雷达探测领域的应用也非常广泛,能够提供对障碍物和目标的高清晰度图像。

在随着电子技术的不断发展,高频电子技术也在不断更新与完善。

近年来,高频电子技术在深海环境探测、太空科学、医疗器械和安全性能检测等领域都得到了广泛应用。

在深海环境探测领域,高频电子技术使用的传感器、电缆和水下通信技术正在进行进一步的研究。

深海探测航行器可以通过高频信号控制下潜器,从而传递收集到的数据。

在太空科学领域,高频电子技术也被广泛应用。

例如,在火星探测器中,使用高频电子设备进行数据传输,使其能够与地球联系;在卫星上,高频电子产品可以用于实现通信和追踪卫星状态等功能。

在医疗器械方面,射频技术和高频电子技术也正在不断发展。

例如,放射性治疗可以通过高频信号改善慢性疼痛、加速创口愈合和促进细胞生长。

而在工业安全方面,高频电子技术的应用正在越来越普及。

例如,安保监控、磁卡和其他熔融处理原理,这些应用都需要高频电子技术的支持。

在未来,高频电子技术的发展趋势将跟随现代通信技术和电子技术的发展趋势,更多地应用于无线通信和雷达探测等领域。

精品课件-高频电子技术(钟苏)-第1章

精品课件-高频电子技术(钟苏)-第1章
第一章 直接检波接收机:LC选频与检波电路
第一章 直接检波接收机:LC选频与检波电路
1.1 直接检波接收机电路 1.2 调幅信号与检波电路 1.3 LC选频电路 1.4 直接检波接收机的原理
第一章 直接检波接收机:LC选频与检波电路
1.1 直接检波接收机电路
在绪论中,我们已经对通讯系统的组成有了一个大概的 了解。大家都知道,接收设备是完成通讯工作的重要一环。绪 论给出了接收机的结构方框图。其实,早期的接收机,电路远 没有这么复杂。
地线连接好(如果没有室外天线,实验从步骤4 往下进行)。 3.收听电台广播 电路安装完毕后,如果检查无误,就可以接收电台播
音了。缓慢调节可变电容的旋钮,可以收听到一个本地中波电 台的广播。如果收不到音,可能是天、地线不良或电台信号太 弱,实验可以继续往下进行,用高频信号发生器代替电台,直 接接收高频信号发生器的调幅信号。
第一章 直接检波接收机:LC选频与检波电路
图1-2 检波电路
第一章 直接检波接收机:LC选频与检波电路
实验二 调幅波的观察与检波电路的认识 一、实验步骤
1.观察输入信号波形 在实验一步骤4的基础上,即在准确地接收到高频信 号发生器的信号以后,用示波器依次观测图1-1中高频信号发 生器输出、可变电容定片与二极管VD正端的信号波形。示波器 的扫描周期置于2ms/div左右。一般情况下,我们说用示波 器观测某一点的波形,是观测该点对地的波形。因此,示波器 的中心端直接与该点相接,示波器的“地”与电路的“地”相 接。
将一个由可变电容与磁性天线构成的谐振回路、一个二 极管、一个电容器与一个耳机按图1-1连接起来就可以接收从 电台发射出来的广播信号。在这个电路中,没有任何放大环节, 因此不需要电源,人们称之为直接检波接收机。 可以通过下面的实验来逐渐认识这种简单的接收机。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
C L
第一章 绪论
f
i
第一章 绪论
• 解调——信号的“卸载” 1) 什么是解调? 从高频已调波信号中“取出”调制信号的 过程。 2) 解调的三种方式 ①对调幅波的解调——检波 ②对调频波的解调——鉴频 ③对调相波的解调——鉴相
第一章 绪论
• 无线电波是一种电磁波,其传播速度与 光速相同,且有λ=c/f。 • 无线电波具有直射、绕射、反射与折射 等现象。 • 无线电波的三种传播途径(如图):
第一章 绪论
--调幅发射机各部分的作用 • 高频功率放大器与调幅器: 作用是将输入的高频载波信号和低频调制信 号变换成高频已调信号,并以足够大的功率 输送到天线,然后辐射到空间; • 话筒(拾音器): 输入变换器,它的作用是把声音信源转变成 电信号,称为音频信号,即基带信号或调制 信号; • 低频放大器: 把话筒变换的音频信号放大到一定的幅度, 以实现一定的调制度。
本课程主要是研究通信系统中共用的基 本单元电路,其内容包括高频小信号放大器、 高频功率放大器、正弦波振荡器、调制与解调 电路、混频电路、反馈控制电路等。除了高频 小信号放大器为线性电路,其余都属于非线性 电子线路。因此要注意以下几点: 1)非线性电子线路分析的复杂性; 2)非线性电子线路种类和电路形式的多 样性; 3)非线性电子线路具有很强的实践性。
第一章 绪论
• 1.1 高频电子技术概述 • 1.1.1 通信发展简史
• 通信的目的:就是传递信息,把信息从一地 传向另一地 • 通信手段:有线通信-无线电通信 • 现代通信是:用电信号来完成信息传递的过 程 • 高频电子技术的研究对象主要是:无线电发 送与接收设备的有关电路的原理、组成与功 能。
第一章 绪论
• 3.信号的特性
• 信号具有两个方面的特性 —— 时间特性和频 率特性
第一章 绪论
1.4 噪声与干扰
第一章 绪论
• 1.4 噪声与干扰
• 根据噪声和干扰的性质不同,通常可分为两 类:乘性噪声(干扰)和加性噪声(干扰)。 • 乘性噪声是由于通信系统的非理想传输特性 而引起的 • 加性噪声是一种独立于信号而存在的噪声。
思考
线性电阻与非线性电阻的伏 安特性曲线有什么不同呢? 你能举出例子来吗?
第一章 绪论
• 线性电路
全部由线性或处于线性工作状态的元器件组 成的电路,称为线性电路。
• 非线性电路
电路中只要含有一个元器件是非线性的或处 于非线性工作状态,称为非线性电路。但是当作用 在非线性器件上的信号很小、工作点取得适当时非 线性器件近似处于线性工作状态,可当作线性器件。 例如在模拟电子技术中的晶体三级管放大器。
10~102m
1~10m
高频(HF)
甚高频(VHF) 30~300MHz
分米波
厘米波 毫米波
1~10dm
1~10cm 1~10mm
特高频(UHF) 300~3000MHz 电视、雷达、移动通信
超高频(SHF) 3~30GHz 极高频(EHF) 30~300GHz 雷达、中继、卫星通信 射电天文、卫星、雷达
第一章 绪论
• 1.2 无线通信系统的模型 • 1.2.1 发送与接收的基本原理
• 通信是将消息从发信者传输到收信者的过程, 而实现这种传输过程的系统称为通信系统
无线通信系统组成框图
信源
输入 变换 器
发送 设备
信道
接收 设备
输出 变换 器
噪声 和 干扰源
第一章 绪论
• 无线通信系统各部分作用: 1)信源:提供需要传送的信息; 2)输入变换器:将信息源(图像、声音等) 的信息变换成电信号,把该信号称为基带信 号; 3)发送设备:将基带信号进行某种处理,并 以足够的功率送入信道,以实现有效的传送, 其中最主要的处理为调制,调制后的信号称 为已调信号,或已调波(调制信号);
c
L
I
L
C

f
L

f
C

f
I
=936KHz+455KHz =1391KHz 答:接收机本振频率为1391KHz。
课堂练习二 解答
2.如果高频载波频率为150MHZ,问λ/4天线应长? 解:∵频率等于光速C除以波长λ,即 ƒ =C∕λ,则: λ=C∕ƒ , 8 6 10 ÷150 10 λ=3× × =2(米), λ/4=2÷4=0.5 (米) 答:λ/4天线应0.5米长。
小 结
• 高频电子线路的典型应用是通信系统; • 通信系统由发射设备、接收设备和传输媒介 三部分组成; • 电信号的发射与接收的关键是调制与解调; • 高放、混频、本振、调制、解调等相关知识 是本课程要解决的问题; • 了解无线电信号所具有的基本特点是必备的 基本知识。
课堂练习一
1.如果广播电台发射的信号频率为 f =936KHz, 接收机中频 f I =455KHz, 问接收机本振频率 f 问多少?
第一章 绪论
• 通信系统按传输的基带信号不同,分为模拟通信 系统和数字通信系统两大类。
1)模拟通信系统:直接传输模拟信号(即基带信号 为模拟信号)的通信系统,称为模拟通信系统。 2)数字通信系统:传输数字信号(即基带信号为数 字信号)的通信系统,称为数字通信系统。
第一章 绪论
1.2 无线通信系统的模型
图 电视节目传送设备和信号传输流程

电视节目的传送需要传输信息的设备,包括信 号处理、发送和接收设备,还需要通过空中这个 信号传输的物理通道——信道。 传输信息的设备和信道的总和称为通信系统。


传输的信息是模拟信号的为模拟通信系统,传 输的信息为数字信号的为数字通信系统。
第一章 绪论

第一章 绪论
• 非线性元器件
• 1.5 非线性电路的基本概念
电子元器件按工作特性分为线性元器件和非线性元器件 两种。非线性元器件和线性元器件主要差别在于其工作特性
是非线性的,它的参数不是一个常数,它的参数和外加电压
或通过的电流大小有关。各种二极管、晶体管等电子器件都 是非线性器件,而常见的电阻器、平板电容和空心电感线圈 等都是线性器件。
c
L
课堂练习二
2.如果高频载波频率为150MHZ,问λ/4天线应 长?
课堂练习三
3. 中波广播波段的波长范围为187~560米,问 其波率范围为?
课堂练习一 解答
1.如果广播电台发射的信号频率为 f =936KHz, 接收机中频 f I =455KHz, 问接收机本振频率 f 问多少? 解: f f f
第一章 绪论
• 3) 三种调制方式

振幅调制:用基带信号去改变高频振荡信号的 振幅,则称为振幅调制,简称调幅(AM)。调 幅获得的已调波称为调幅波。

频率调制:用基带信号去改变高频振荡信号的 频率,则称为频率调制,简称调频(FM) 。调 频获得的已调波称为调频波。

相位调制:用基带信号去改变高频振荡信号的 相位,则称为相位调制,简称调相(PM)。调 相获得的已调波称为调相波。
第一章 绪论
• 2. 无线通信的频段
波段名称 波长范围 长波LW 频段名称 频率范围 30~300kHz 主要用途 长距离点与点通信 103~104m 低频(LF)
中波MW 102~103m 中频(MF) 短波SW
米波
300~3000kHz 3~30kHz
广播、船舶、飞行通信 短波广播、军事通信
电视、调频广播、雷达
长、中波
短波
超短波
图 无线电波的传播方式
第一章 绪论
1.3 信号
第一章 绪论
• 1.3 信号
• • 广义地说,信号是随时间变化的某种物理量 对于通信技术,一般将语言、文字、图像或数据 等统称为消息,在消息之中包含有一定数量的信 息。
• • • • •
1.信号传递方式 2.信号的分类 连续信号与离散信号 确定信号和随机信号 周期信号与非周期信号
课堂练习三 解答
3. 中波广播波段的波长范围为187~560米,问其波 率范围为? 解:∵频率ƒ 等于光速C除以波长λ,即 ƒ=C∕λ, 则: 8 10 ∕560≈536 KHz λ=560米时, ƒ = 3× 8 λ=187米时,ƒ = 3× 10 ∕187≈1604 KHz 答:波率范围为536 KHz ~1604 KHz。
第一章 绪论
4)信道:信息的传送通道,又称传输媒介。 信道可分为无线信道和有线信道两大类; 5)接收设备:把由信道传送过来的已调信号 取出并进行处理,得到与发送相对应的原基 带信号,把这一过程称为解调; 6)输出变换器:把基带信号恢复成原来形式 的信息。
第一章 绪论
• 1.2.2 发送设备的基本组成
第一章 绪论
1. 调制 1)什么是调制? 把待传送基带信号(调制信号)“装载” 到高频振荡信号(载波)上去的过程。 2) 为什么要调制?
第一章 绪论
2)为什么要调制
思考
大家动手算算,20KHz的 音频信号,取波长λ 的1/4 做天线发送出去,这天线 有多长?
信号源直接发送存在的问题,主要有以下两点: (1)天线尺寸 天线尺寸与被辐射信号的波长相比拟时 (波长λ的1/10~1),信号才能被天线有效的辐 射出去。对于音频范围20Hz~20kHz来说,这样 的天线不可能实现。 (2)信号选择 如果直接发射,多家电台的发射信号频率 范围大致相同,接收机无法区分。
• 通信示例:
• • 科技人员用遥控设备将数据传送到宇宙飞船, 控制宇宙飞船的飞行姿态; 路人用手机给家里人打电话,告知家里人自己 的位置和事情;

广播电台将新闻和音乐传送到千家万户。

通常称提供信息的发信者为信息源,使用信 息的用户为信息宿。


电视节目的传送是节目源与观众的通信。
任何通信都需要相应配套的信息传输设备和 传输路程。
