磨煤机液压油站使用说明书

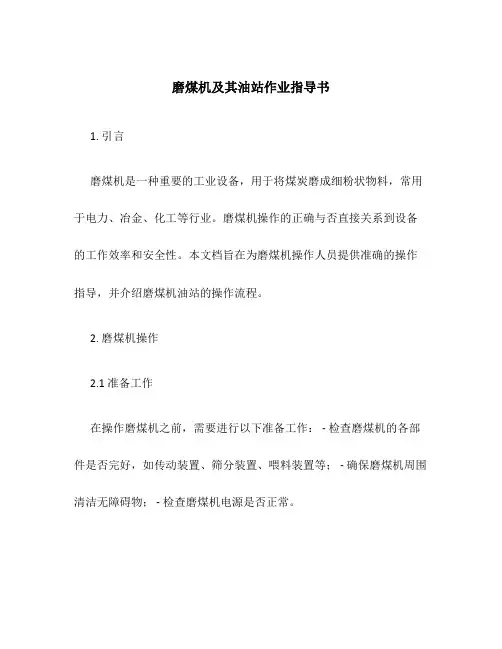

磨煤机及其油站作业指导书
磨煤机及其油站作业指导书1. 引言磨煤机是一种重要的工业设备,用于将煤炭磨成细粉状物料,常用于电力、冶金、化工等行业。
磨煤机操作的正确与否直接关系到设备的工作效率和安全性。
本文档旨在为磨煤机操作人员提供准确的操作指导,并介绍磨煤机油站的操作流程。
2. 磨煤机操作2.1 准备工作在操作磨煤机之前,需要进行以下准备工作: - 检查磨煤机的各部件是否完好,如传动装置、筛分装置、喂料装置等; - 确保磨煤机周围清洁无障碍物; - 检查磨煤机电源是否正常。
2.2 启动磨煤机1.按照电气控制柜上的启动顺序,依次启动机械设备。
2.确保磨煤机在无负载状态下运转,观察设备是否运转平稳、无异常声音。
3.根据工艺要求,适时调节磨煤机的进料量和出料粒度,以确保磨煤机正常工作。
2.3 操作事项在磨煤机操作过程中,需要注意以下事项: - 遵循操作规程和安全操作规范,确保人身安全; - 定期检查磨煤机的润滑情况,并及时补充润滑油; - 如发现磨煤机异常情况(如异常声音、振动等),应立即停机检修; - 不得随意更改磨煤机的设置参数,应由相关操作人员经过培训和授权方可进行调整; - 当磨煤机需要停机维修时,应按照正确的停机程序进行操作。
3. 磨煤机油站操作流程磨煤机油站是磨煤机维护保养中的重要设备,用于为磨煤机提供润滑油。
以下是磨煤机油站的操作流程:3.1 准备工作•确保磨煤机油站与磨煤机之间的连接管道畅通无阻;•检查磨煤机油站的润滑油储存量,如不足应及时补充;•开启磨煤机油站的电源,并确保其工作正常。
3.2 操作步骤1.打开磨煤机油站的进油阀门,并将润滑油流入磨煤机油站油箱。
2.打开磨煤机油站的泵开关,使润滑油由油站泵送到磨煤机的润滑系统中。
3.观察磨煤机的润滑系统是否正常工作,检查油压是否在正常范围内。
4.根据磨煤机的工作时间和润滑油消耗情况,定期检查磨煤机油站的润滑油储存量,并及时补充。
4. 结束操作在结束磨煤机操作或停止使用磨煤机时,需要进行以下步骤: 1. 停止进料,并等待磨煤机完全停止运转。
液压油站使用说明书.
GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下:为磨辊施加合适的碾磨压力,加载压力由电磁溢流阀控制;同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拨无缝钢管,,管路连接用焊接式管接头。
油箱容积680L,第一次加油量约600L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
参见磨煤机高压油系统液压原理图(04MG00.21.00)。
2.高压油系统元件说明2.1序号1和2,油泵组油泵组由马达,齿轮泵,联轴器和支架组成,齿轮泵型号PFG-327/D/RO,电机型号Y2-160L-8-HT。
齿轮泵轴通过联轴器与电机联接,保证了齿轮泵与电机间的同轴度。
该泵为定量外啮合齿轮泵,压力等级21.0MPa,功率7.5kW,电压380V/50Hz,转速720r/min,最大流量15L/min,泵最大工作压力15Mpa,压力表11.1测点显示该压力。
磨煤机润滑油站使用说明
1.用途XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。
2.工作原理稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。
3.结构特点XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下:3.1电机三螺杆泵:立式,配双速电机,带安全阀。
驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450 r/min。
若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。
3.2电加热器:带纵向折流。
纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。
3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。
油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。
液压油站使用说明书
厂总设备北京电力BEIJING POWER EQUIPMENT GROUP型液压变加载油泵站GYZ2-25使用和维护说明书月年20106GYZ型高压站说明书目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装……………………………………………………………………10油液的加注……………………………………………………………………10系统的循环……………………………………………………………………10系统的维护……………………………………………………………………10附注1管路的冲洗 (12)1GYZ型高压站说明书1.概述磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下:为磨辊施加合适的碾磨压力,加载压力由电磁溢流阀控制;同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拨无缝钢管,,管路连接用焊接式管接头。
油箱容积680L,第一次加油量约600L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
参见磨煤机高压油系统液压。
(04MG00.21.00)原理图2.高压油系统元件说明2.1序号1和2,油泵组油泵组由马达,齿轮泵,联轴器和支架组成,齿轮泵型号PFG-327/D/RO,电机型号Y2-160L-8-HT。
磨煤机液压油站使用说明书
意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户:北京电力设备总厂设计号:XINYANG- ZGM -113G原理图号:7A0102日期:2007/09/24序号数量型号元件117A0836-01油箱(920升)216A0826-02油箱盖316A0811-03液压系统上盖416A0811-04人孔盖516A0811-05前面板616A0827-06顶板716A0827-07侧板8106C401联接板101Y-LVT-127液位计111Y-FAC-90C加油口油塞121Y-SAC-050/003空气滤清器131Y-EH-1/650-IP56加热器141Y-AQO-25球阀151X-RE-301 10冷却器161Y-WSV-12/220AC 10电磁水阀172Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx温度开关181Y-9-3051TG4A2B21AQ4M5压力变送器202Y-FPF-102/10/E 10回油过滤器211Y-AQOT-20球阀301132-IP56电动机311Y-LMC6G2壳罩321Y-GA-122联轴器331PFG-214/RO齿轮泵341Y-9-OQT-15球阀352Y-FMP-065/1/B/10/VE高压滤油器362ADR-15 30单向阀371Y-STDFL-R02-GDID-1-0800软管401Y-MELF-1, 1KW-4P-B5/90-IP56电动机411Y-LMC2G1壳罩421Y-GA-41联轴器431PFG-128齿轮泵441ADR-10 30单向阀4516A0501-M5/250油路块462DHI-0714/WP-X 230/50/60AC 23电磁换向阀471Y-STDFL-R01-ICIC-1-0790软管5016A0502-01油路块511HR-011 10单向阀521HMP-011/350 20溢流阀533HMP-014/350 20溢流阀543DHI-0751/2/WP-X 230/50/60AC 24电磁换向阀551DH-0151 50手动换向阀566QV-06/11 60调速阀571AGMZO-TERS-PS-10/210/I比例溢流阀581X-OQ-50球阀601Y-9-QEL-SER-07C813电气端子箱616SP-666插头625SP-666/A插头631SP-ZM-7P金属插头656Y-9-0-POST-FLANGIA测压软管、压力表667Y-AK-04-GOR/M测压接头701Y-STDFL-R04-GDMP-1-1300软管712Y-STDFL-R02-IDMP-1-0460软管733Y-STDFL-R02-ICMM-1-0440软管742Y-STDFL-R01-GBMM-1-0320软管752Y-STDFL-R01-GBMM-1-0250软管801Y-STDFL-MIN-ZBTB-1-0850软管816Y-STDFL-MIN-ZBXD-1-2650软管901Y-SI-400G人孔盖91206C415盖9917A0102-00附件油缸系统元件清单用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0842日期:2007/09/24A型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0842-00附件用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0843日期:2007/09/24B型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0843-00附件磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分,由液压泵站、管路、加载油缸、蓄能器等部件组成。
第一篇磨煤机使用和操作说明
第一篇磨煤机使用和操作说明1. 代号和技术数据代号Z G M 113分K、N、G三个型号,N型,不表示磨环滚道平均半径cm磨煤机辊式中速技术数据煤种范围煤种烟煤,部分贫煤和部分褐煤发热量 16~31MJ/kg表面水份≤18%可磨性系数 HGI=40~80哈氏可燃质挥发份 16~40%原煤颗粒 0~40mm=15~40%煤粉细度 R90磨煤机技术数据=16%, HGI=80, W Y=4% 标准研磨出力当R90额定功率 512 kW电动机额定功率 650 kW电动机电压 6000 V电动机转速 990 r/min电动机旋转方向逆时针正对电机输入轴磨煤机磨盘转速 r/min磨煤机旋转方向顺时针俯视通风阻力≤6410 Pa磨机额定空气流量 kg/s磨煤机磨煤电耗量 6~10 kW·h/t 100%磨煤机出力2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成;原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨;三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础见图1―1;原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器;图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工或由自动排渣装置排走定时清理;见图1―2;ZGM113型磨煤机采用鼠笼型异步电动机驱动;通过立式伞齿轮行星齿轮减速机传递力矩;减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷;为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油,以确保减速机内部件的良好润滑状态;配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动;通常一台磨配有一台密封风机,也可一台机组几台磨共用一台密封风机,密封风用于磨煤机传动盘处对于负压运行此处密封取消、拉杆关节轴承处和磨辊处的密封;维修磨煤机时,在电动机的尾部连接盘车装置;图1―2 磨煤机“沸腾区”示意图3.部件介绍台板基础台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板,各台板调整固定后,二次灌浆时埋入基础;电动机台板、减速机台板、拉杆座,通过地脚螺栓固定在基础中,盘车装置台板通过地锚和膨胀螺栓固定在基础中;润滑油站和高压油站通过膨胀螺栓固定在基础上;电动机电动机为高启动转矩异步电动机,型号YMSQ600-6,额定功率650kW,额定电压6000V,990转/分钟,防护等级IP54级,绝缘等级F级;磨煤机启动前,先要检查旋转方向;有关详细内容参见电动机制造厂家YMSQ600-6型650kW高启动转矩异步电动机使用说明书;联轴器电动机与减速机之间用联轴器传递功率,磨煤机启动前,必须首先要检查旋转方向;减速机减速机为SXJ160型立式伞齿轮行星减速机,减速机既传递磨盘的转矩又承担磨辊加载力及磨煤机振动产生的冲击力;有关详细内容参见本说明书第三篇SXJ160型减速机使用和维护说明;机座机座主要承受磨煤机上部机壳和分离器等大型部件的重量和磨煤机工作中通过机壳导向装置传到机壳上的水平方向的扭转动载荷;机座下部容纳减速机,上部安装机座密封装置,上方一侧留口接排渣箱;排渣箱排渣箱包括液压滑板落渣门和排渣箱体;液压滑板落渣门装在机座上,液压滑板落渣门用于控制一次风室与排渣箱之间石子煤排放口的隔绝;高压油站的高压油通过落渣门框架上的液压油缸,执行液压落渣门的开关动作;落渣门上的弹簧给门板施加压紧力,保持落渣门的密封性;液压滑板落渣门设有开、关位置指示;排渣箱体上装有排渣门,排渣门采用硅酸盐耐火纤维绳密封;注意:液压滑板落渣门与排渣门的开关必须严格遵循操作规程,液压滑板落渣门关闭后,排渣门才能打开;排渣门关闭后,液压滑板落渣门才能打开;防止高温热风喷出,保证运行安全;机座密封装置MG4机座密封装置由密封壳体、过渡环、石墨密封环和弹簧等组成;整个装置通过过渡环安装在机座顶板上;密封壳体和传动盘中部密封止口形成密封风室,由密封空气入口向内供气;密封壳体下部的两圈石墨密封环分为20段,靠弹簧箍紧在传动盘上形成浮动式密封,以防止安装和运行中轴的偏心所引起的损坏;采用石墨材料制成的密封环,具有密封效果好、耐磨损等优点;此外,采用石墨密封环有利于现场维修更换,在一定范围内有自动补偿磨损的作用;磨煤机正压运行时,为确保此处的密封作用,必须保证密封风室内密封风压高于一次风室内一次风压△P≥2kPa,该压差值是受监控的;密封风绝大部分经密封壳体上部间隙吹入一次风室,少部分漏到大气中,这样就起到了防止一次风室中含粉尘的一次风向外泄漏的作用,改善磨煤机周围环境;传动盘及刮板装置传动盘与减速机采用刚性连接,用来传递扭矩,它装在减速机的输出传动法兰上,通过20条M48的螺栓和输出传动法兰紧固,上部装有磨盘;磨运行时,减速机的输出力矩通过输出传动法兰和传动盘接触面间的摩擦力传递给传动盘,传动盘通过上部三个传动销带动磨盘转动;传动盘除了传递扭矩外,同时承受上部的加载力和部件重量,并通过减速机的推力瓦把力传递给减速机机体和磨煤机基础;传动盘上对称装有两个刮板装置,随传动盘转动;刮板和一次风室底部正常间隙是8~10毫米,当运行磨损后,间隙变大,可通过刮板的紧固螺栓调整此间隙;磨环及喷嘴环磨环及喷嘴环由旋转部分和静止部分组成,旋转部分包括磨环托盘、衬板12件、锥形罩等组成,这些部件在传动盘的带动下转动;喷嘴叶片与磨环托盘铸成一体,跟随磨盘旋转;静止部分是静环,它固定在机壳上;旋转部分与静止部分的间隙是5mm;衬板嵌在磨环托盘内,通过楔形螺栓紧固注意衬板与磨环托盘的接合面、全部螺栓;的螺纹部分,要涂MoS2锥形盖板的作用是把从落煤管落下的煤均匀布到磨盘上,并可防止水和煤粉漏到传动盘下面的空间内;磨辊装置磨辊装置由辊架、辊轴、辊套、辊芯、轴承、油封等组成;磨辊位于磨盘和压架之间,倾斜15°,由压架定位;使用过程中辊套是单侧磨损,磨损达一定深度后可翻身使用,以合理利用材料;磨辊是在较高温度下运行,其内腔的油温较高可达110℃,为保证轴承良好润滑采用高粘度、高粘度指数、高温稳定性良好的合成烃SHC高温轴承齿轮油,每个磨辊注油29升,油密封由两道油封完成,第一道油封密封外部环境,第二道油封密封内部润滑油,两道油封之间填有耐温较高的润滑脂,用来润滑第一道油封的唇口;磨辊内有大小两种轴承,大轴承是圆柱滚子轴承,小轴承是双列向心球面滚子轴承,二个轴承分别承受磨辊的径向力和轴向力;辊架的作用是把通过铰轴的加载力传给磨辊,它与密封风系统连接的活动管路连接,密封风通过辊架内腔流向磨辊的油封外部和辊架间的空气密封环,密封风在此形成清洁的环形密封,防止煤粉进入损坏油封,同时又有冷却磨辊温度作用;在辊架处的辊轴端部装有呼吸器,它使密封风和内部油腔相通,消除不同温度和不同压力下产生的不良影响,以保证油腔内的正常气压和良好环境;辊轴上设有测量油位探测孔,用后拧上丝堵;压架装置压架为等边三角形结构,其上装有导向块;液压加载系统通过拉杆加载装置将加载力加在压架三个角上;压架底部装有铰轴座;压架上均设有导向定位结构,以便于工作时定位和传递切向力;导向块处间隙的调整应以三根拉杆轴线对正基础上拉杆座中心为准;铰轴装置铰轴装置由铰轴座和铰轴两部分构成;;铰轴座安装在压架底部,铰轴穿过铰轴座上的铰轴孔将磨辊辊架与压架连接起来;铰轴的作用是把液压加载力传给磨辊,并可使下面的磨辊绕着铰轴线在一定范围内自由摆动,以实现挤压和碾磨的运动,提高碾磨效率;同时,通过液压系统提升压架,可以实现提升磨辊的功能;机壳机壳由机壳体、防磨保护板、导向装置、热风口、拉杆密封、检修大门、各种检查门及防爆蒸汽管路等组成;机壳下部和机座焊在一起,上部通过螺栓和分离器连接;机壳内表面装有防磨护板用以防止煤粉对机壳内壁的冲刷;机壳下部与机座顶板及传动盘、旋转喷嘴环一起构成一次风室;机壳上部三个凸出部位中装有压架导向装置,用于压架的垂直导向和限制压架随磨辊转动,以及压架对三个磨辊轴交汇之几何中心的控制;机壳上有一个检修大门、三个磨辊检查门磨辊加油及安放检测元件和两个一次风室检查门检修刮板组件和事故排渣;拉杆从机壳穿出处有拉杆密封装置,保证煤粉不外泄同时拉杆又可以自由地上下移动;一次风口连接一次风管道,一次风口上有防爆蒸汽进口,在正常启停磨煤机或紧急停磨煤机时,必须通过防爆蒸汽管路向磨煤机内喷入消防蒸汽,以防止煤粉在磨煤机内自燃或爆炸;拉杆加载装置由拉杆、球面调心轴承、接近开关、测量标尺及拉杆连接套等组成;拉杆上部通过球面调心轴承连接于上压架上,经拉杆密封由机壳上引出,下部通过连接套与加载油缸连接一体;拉杆上还装有可显示出磨煤机煤层深度及研磨件磨损状况的测量装置,在磨煤机操作运行期间便可从外部了解上述情况;接近开关可示出磨在运行及检修时磨辊抬起和下降到位的情况;加载油缸磨煤机有3个加载油缸,按120度均布,每个缸体上安装一个蓄能器,油缸上部与拉杆相连,下部装有关节轴承,利用它将油缸固定在基础的拉杆座上;油缸直径为200mm,活塞杆直径为100mm,活塞行程为300mm,额定压力为20MPa;分离器磨煤机防爆能力为,主要由分离器壳体、折向门、内锥体、回粉挡板、折向门操作器、出粉口、落煤管等组成;作用是将碾磨区送来的气粉混合物中的粗颗粒分离出来,通过回粉挡板返回碾磨区,符合燃烧要求的煤粉通过出粉口送入锅炉;煤粉细度的调整是通过操作折向门操作器联动调整折向门的开度来实现;折向门的开度一般为25°~80°;正常工作角度约45°,最佳工作角度应经磨煤机试验确定;分离器栏杆检修维护工作人员可以从机座平台通过垂直爬梯登上分离器顶部,进行运行测试、维护检修工作;密封管路系统由密封风机来的密封风分三路到达磨辊密封、拉杆密封和机座密封部位;通往各处的密封风管路上均设有橡胶伸缩节,以减少磨煤机振动对外的传递;到机座密封和拉杆密封管路上装有蝶阀,用于分配风量;磨初期运行时,在不影响密封风和一次风差压的情况下,把蝶阀刻度调到适当位置,待磨损后期,差压变化时再作相应调整;到磨辊的密封风由分离器外部环形风管进入磨煤机,在内部又通过三个垂直的配有关节球轴承的风管进入辊架;防爆蒸汽系统防爆蒸汽分别从一次风室、机壳、分离器三处入磨,用于磨煤机启动和停止过程中防爆;蒸汽入口用户应自备疏水器以防止水进入磨内;高压油管路系统高压油管路系统是连接高压油站与加载油缸和排渣系统的,包括进油管路及回油管路;润滑油系统稀油润滑系统是连接稀油站与减速机的,包括进油管路及回油管路;高压油站高压油站为加载、排渣油缸提供操作动力,实施磨辊加载、启停时抬起和下降磨辊以及排渣关断门开闭,详细内容见第四篇高压油系统使用和维护说明;稀油站稀油润滑站是专供减速机循环冷却润滑油用的;详细内容见第五篇XYZ250-L稀油站使用和维护说明;磨辊密封风管分配到磨辊的密封风通过分离器环形风管及内部三个垂直的风管进入辊架,垂直管道一端固定在辊架上,另一端用关节轴承连接到分离器密封风管道上,这样可避免碾磨振动对其产生的影响;与关节球轴承配合的青铜套受关节球轴承摆动和窜动的影响易磨损,所以应经常检查、维护,必要时更换;铭牌铭牌组件包括制造厂铭牌以及支架等,支架焊接在机壳体上的易观察处;机座平台检修维护工作人员可以从零米层通过梯子登上机座平台,进行运行检测、维护检修等工作;专用工具制造厂向用户提供以下磨煤机设备安装、测量及检修所需用的专用工具:磨辊专用工具耐磨衬板专用工具传动盘专用工具减速机专用工具盘车装置拉杆专用工具基础安装专用工具检修小车注:分离式液压千斤顶为共用工具;4.使用、操作要求概述为防止磨煤机内煤粉自燃或爆炸,在操作运行中必须严格遵守有关操作规程和说明,正确使用防爆消防蒸汽;磨煤机检修时,必须要有挂牌制度,必须停磨并关闭磨煤机入口和出口阀门;检修过程中要严禁电动机合闸,要严防危及人身安全的事故因素发生;磨煤机运行过程中,所有的检修门、人孔门、手孔盖等必须禁闭,未经许可严禁打开;为防止煤粉在输粉管道内堵塞,并确保从分离器内正确输出煤粉,要保证磨煤机的一次风量达到规定的最小风量值;运行时,应确保关闭消防蒸汽通入管道上的电动阀门关闭,手动阀门打开;磨煤机能够把一定粒度的原煤碾磨成合格的煤粉,但不容许诸如金属块、石块、木块和其它粗硬异物进入磨煤机内,否则将影响磨煤机的使用寿命;也不容许棉丝、铁丝、炮线等杂物进入磨煤机内,因为这些条状、线状杂物会缠住分离器的折向门,影响分离器的正常功能以及煤粉存积而引起着火;所以,输煤系统应具有完善的清除杂物的设施;碾磨部件耐磨件采用高铬铸铁制成,此种材料易脆裂、易热裂;所以要避免碰撞冲击和加热;基于此原因,ZGM113型中速辊式磨煤机除低速盘车外,只容许磨辊抬起来后启动,或磨盘上布定量煤后启动;绝不容许磨盘上无煤启动;每次启动磨煤机时,要及时检查和清除排渣箱的渣料,要监视电动机电流情况,要有连锁保护,要在报警极限值以下运行,要注意磨煤机的振动值;磨煤机制造厂家对于在超报警极限值情况下运行引起的损坏不承担责任;磨煤机运行时的性能调整煤粉细度调整煤粉细度变化和分离器折向门开度、磨辊碾磨力、给煤量、一次风量大小等因素有关;磨初次运行时,折向门开度、磨辊加载力只作暂时决定;其中折向门开度暂定45°,加载力见第节;磨煤机运行最佳工况,及满足锅炉燃烧的经济煤粉细度,须经磨煤机正常运行超过1000小时之后,通过性能试验得出;试验主要包括:调整最佳折向门开度、最佳碾磨力和适当的一次风量等;磨运行过程中,如果折向门磨损严重,回粉挡板关闭不严或挂有异物会影响煤粉分离,所以应经常检查、维护;磨煤机出力及磨辊加载性能调整①根据磨煤机出力大小,变更调整磨辊的加载力;②变加载是由给煤机的电流信号,控制比例溢流阀压力大小,变更蓄能器和油缸的的油压,来实现加载力的变化;③磨煤机的极限加载力为304kN,在运行一段时间后,其最佳加载力,应通过磨煤机性能试验决定;对于本系统,采用满负荷运行较经济;技术数据如下:加载油压: MPa~加载力:25 %~100 %,即76kN~304kN出力范围:25 %~100 %④磨煤机出力及磨辊加载特性曲线见图1―3、图1―4图1―3磨煤机出力—磨煤机加载力曲线图1―4磨煤机出力—工作油压曲线风煤比控制要求磨煤机的给煤量和一次风量可根据一次风与煤粉出力变化曲线操作见图1―5;ZGM型中速辊式磨煤机的风量,可以在标准风量上下适当变动,所以,在和用户签署磨煤机技术协议时,可根据锅炉厂和设计院的要求来制定“标准空气曲线”,以确保磨煤机一次风量与系统要求相匹配;由于各工程的出力不同,标准曲线的两段直线也不同,具体的曲线值见各工程的磨煤机技术协议;建立正确的给煤量和一次风量比率是很重要的,如果标定的一次风量、给煤量不准,不但影响负荷调节,而且影响磨煤机运行;所以在磨煤机初次运行前,应对照标准空气曲线校对给煤量和一次风量的比率,认真检查标定的给煤量和一次风量是否准确;运行期间应定期校对测量装置,防止测量装置出现质量问题使标定的给煤量和一次风量失准;图1―5 磨煤机“标准空气曲线”注意:在磨煤机运行初期,一次风量自动调节尚未投入,由运行人员手动调节磨煤机出力时,应做到增加磨出力时,先加风量,后加煤量;降低出力时,先减煤量,后减风量,以防止一次风量调节过快或风量过小造成石子煤量过多,甚至堵煤;排渣排渣是通过液压控制液压关断门的开与关,由人工定时清理排渣箱内的石子煤;或自动排渣注意清理排渣箱内的石子煤必须在滑板关断门关闭时清理;清理的间隔时间应根据运行情况来决定,运行初期应间隔半小时检查一次排渣箱,但每次启磨和停磨时必须检查或清理排渣箱,正常运行时应1~2小时检查一次排渣箱;正常运行时石子煤很少,石子煤较多主要出现在下面情况:①磨煤机启动后;②紧急停磨;③煤质较次;④运行后期磨辊、衬瓦、喷嘴磨损严重;⑤运行时磨出力增加过快,一次风量偏少即风煤比失调;其中启动磨煤机和紧急停磨引起的石子煤增多属正常情况;对于由于喷嘴喉口磨损引起的石子煤增多,应更换喷嘴;排渣注意事项:①初次运行时,排渣箱滑板关断门应先打开;②排渣箱滑板关断门未完全关闭,不得打开排渣门,防止人员烫伤;③清理排渣箱之后,应及时关闭排渣门,打开滑板关断门,避免一次风室内积渣过多损坏刮板和石子煤跑到机座碳精密封室内;磨煤机密封要求磨煤机在运行时,磨内与外部存在压力差,为防止煤粉外漏和污染磨辊内部油腔,磨煤机设有密封风系统,主要的密封点有磨辊、机座、拉杆等部位;各个密封点的要求如下:①机座密封:为防止一次风从转动的传动盘处泄漏,密封风室的密封风压必须大于一次风室内的一次风压力,密封风量约占总风量的45%;;②磨辊密封:保证磨辊密封的密封风除保证运行的正常风量外,当停磨以后应保持一定时间密封风,以防止停磨后飞扬的煤粉对磨辊油封产生不良影响;密封风保持时间见停磨煤机程序要求,密封风量约占总风量的50%;③拉杆密封:拉杆密封主要是防止关节轴承和密封环之间积粉,密封风量约占总风量的5%;;④磨一次风入口检修隔绝门密封:检修隔绝门是磨煤机停运时用于隔绝一次风,其作用有二个,其一是保证磨煤机定期维护、检修及事故停磨后的检修;其二是防止漏风污染磨辊油封和漏风量大使磨内温度升高产生不利影响;密封风要求数值如下:①密封风量是s,对应的密封风压力是:高于一次风压力②启动时密封风分管与一次风的压差值必须大于2kPa③运行时密封风分管与一次风的压差值不得低于注意事项:①需要的密封风量必须保证,绝不允许把密封风挪作它用;②组装和检修磨煤机后,应对密封风管和联箱进行检查,确保内部清洁,试密封风机时应打开通磨煤机内的密封风管接头,防止灰尘吹入磨内,最好敲击密封风管,这样可以去除附在管内壁上的异物;试毕后不要忘了联上接头;③运行期间,应定期校对一次风压、密封风压测量装置和差压报警装置,防止报警和测量装置失误影响磨煤机运行;④磨煤机停运期间,如果未投密封风,检修隔绝门必须关闭;并把一次风室检查门局部打开,从检修隔绝门漏入的微量热风从这里排出磨煤机;减速机及润滑油站的控制值参看本说明书后面有关章节5.启、停说明ZGM113型中速辊式磨煤机编制了磨煤机启停保护逻辑图见附图:图号,提出了以下几种操作:◆磨煤机启动;◆正常停磨煤机;◆快速停磨煤机;◆紧急停磨煤机;启动磨煤机顺序①启动润滑油系统参见磨煤机润滑油系统子程序逻辑图,图号2在启动磨煤机前,先启动润滑油系统;当减速机油池油温低于25℃时,先启动低速泵, 同时电加热器开始工作;减速机油池油温高于28℃时,油泵由低速切换到高速;切断加热器;当供油压力大于,减速机油温达到28 ℃,推力瓦油池油温低于50℃,表明润滑系统程序已完成启动条件润滑条件具备,以上过程是通过油系统程序控制柜控制,自动完成;②启动密封风机前,应具备以下条件:a.磨煤机进口一次风门关闭b.磨煤机冷风门关闭c.给煤机密封风挡板门打开d.原煤斗闸门打开e.磨煤机出口煤粉隔绝门打开f.一次风机启动并且一次风压建立g.盘车装置脱开h.液压关断门打开k.热工保护系统正常③建立密封风压力参见磨煤机密封风机启停保护逻辑图,图号4启动密封风机,使密封风风压分管和一次风压差值达到要求值;具备启磨条件的差压值ΔP ≥ 2 kPa④启动高压油站参见磨煤机磨辊变加载液压站子程序逻辑图,图号3加载油泵启动,调节比例溢流阀的压力值;⑤防爆消防蒸汽由于磨煤机磨盘有积煤,为防止煤粉爆炸,在一次风投入前应投入防爆消防蒸汽6~10分钟;⑥分离器出口温度控制调至启动控制⑦投一次风投一次风,吹扫磨煤机,吹扫之后,将一次风量调到略高于煤粉熄灭的最小值或磨。
磨煤机油站说明书
磨煤机油站说明书目录1.概述 (48)2.主要技术参数 (48)3.液压系统调试 (49)4.液压系统的保护控制和维护说明 (50)5.故障检查与排除 (50)1.概述减速器润滑冷却装置是电厂磨煤机的辅助设备。
润滑冷却装置在减速器运行过程中连续地向减速器螺旋伞齿轮、行星齿轮、油膜轴承及各滚动轴承提供一定流量、压力和温度的润滑油,用于各运动部位的润滑,建立承载油膜,同时带走因摩擦产生的热量。
本系统主要由油箱、螺杆泵组、过滤器、冷却器、压力开关、压力传感器、温度开关、流量开关、液位变送器、热电阻及其它元件组成。
本系统采用牌号为:VG320 工业齿轮油作为润滑用油,在 40℃时运动粘度为 320mm2/s,不允许同其它油品混合使用。
2.主要技术参数1.系统压力:系统调定压力:8bar系统供油压力:1.5~3.5bar2.电机:功率:11Kw转速:1450rpm防护等级:IP55绝缘等级:F 级(温升按 B 级考核)3.油泵:额定流量:214L/min设定压力:8bar4.冷却器:冷却功率:45kW冷却水流量:20m3/h;进水口温度:≤38℃5.过滤器:过滤精度:25μ发讯压差:2bar6.油箱容积:有效容积:1350L7.工作介质:VG320 工业齿轮油8.冷却介质:闭式冷却水(除盐水)3.液压系统调试1.检查液压系统的初始状态:a.检查油箱的液位高度,目测液位计的透视窗应满油。
油液必须经过精滤并达到 NAS 9 级。
b.检查各泵、阀、压力表、温度计、接管等连接可靠、正确。
特别注意具有方向性的阀类不能接反,所有不用的接口应全部堵塞。
c.检查各电气元件电压是否正常。
d.检查油液温度,不得低于 25℃。
e.检查循环冷却水是否接通。
f.点动各电机,检查电机转向是否正确。
2.液压系统的调试及使用:系统经电动机驱动螺杆泵输出油液,并经过滤器过滤及冷却器冷却向减速器齿轮及轴承连续地提供一定流量、温度及压力的润滑油。
磨煤机润滑油站说明书
1.用途XYZ250-L立式稀油润滑站是为ZGM113G型中速辊式磨煤机用SXJ160型立式螺伞-行星减速机配套的专用润滑装置,用于润滑减速机中的齿轮和轴承,起到润滑、冷却和清洗的作用。
2.工作原理稀油站在正常工作时,电机螺杆泵将润滑油从磨煤机减速机下箱内吸出,送入加热器,经管路进入双室过滤器的一个滤筒,再沿管路进入冷却器,然后被送到各个润滑点,润滑油经过润滑部位后汇集于减速机下箱,再经电机螺杆泵吸出,如此循环往复,使润滑油在系统中循环,确保系统各部位的正常润滑。
3.结构特点XYZ250-L立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。
所有零部件均安装在底座上组成整体式结构,稀油站无自带油箱,减速机下箱体就作为稀油站的油箱。
各部分的结构特征如下:3.1电机三螺杆泵:立式,配双速电机,带安全阀。
驱动采用YD160M-8/4 V1型双速电动机,其功率为5.0/7.5kW,对应转速为720/1450 r/min。
若稀油站启动时油温<25℃时,先令电机720r/min运转,直到油温达到28℃时,再改用1450r/min运转。
油泵上装有对油泵和系统起过载保护作用的安全阀,阀的调节压力为0.63MPa,可保证安全运行。
3.2电加热器:带纵向折流。
纵向折流板将加热管分隔为三个区间,油和加热管间的相对流速增加,可避免因油流死角导致的油温过高区;加热管温度均衡减少了结炭现象;同时采用了能放尽空气的放气结构,保证油加热管温度最高的上部能浸入油液中;这些都提高了加热效率和延长了加热管的使用寿命,同时也减少了顶罩部分的温升,并且油液不易氧化变质,延长了油液的使用寿命。
3.3双室过滤器:采用纵向导流和上下磁过滤结构,带三位六通换向阀。
油液由换向阀进入过滤器中部后,由导向套引入下部,先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网,再同样均衡地流过上部磁过滤装置,最后经换向阀进入下一个循环装置。
液压站使用说明书1
液压站使用说明书一、机器用途本机为榨油机榨笼开合用液压缸提供压力,从而将榨笼打开、闭合以便更换维修榨油机内部零件。
二、技术要求1.油箱容积300×400×500mm2.流量10L/min3.工作油压16Mpa4.电机功率3kw5.电机转速1420r/min三、安装于调试1.本机为移动式液压站,使用时直接将本机推到所需维修的榨油机前,将液压缸座与榨油机底座连接把油路接通拧紧。
(按图示把管路与三通、液压阀、液缸连接)2.安装液压胶管是注意应避免急转弯且不能有扭转现象3.给油泵的电机安要求接通电源4.给溢流阀卸荷5.扳动换向阀的手柄,中位停止两侧为供油,观察手柄的位置与所控制液压缸的关系(附图)6.逆时针调整节流阀的旋钮,是液压缸在能打开,闭合时均处于较低的速度下。
7.扳动换向阀手柄,使其处于使榨笼正确运行的位置,开启电动机,先空转 1 至3 分钟,再逐渐调整溢流阀(顺时针)升压,知道能使榨笼正常开启或关闭为止。
在油缸走到将近尽头时,反向扳动换向阀手柄,使另侧液压缸运行,需继续调整溢流阀直到能是榨笼运行为止。
在能使榨笼打开、关闭都正常的情况下记下压力表的数值,便于下次直接调节使用,此为溢流阀的调定压力值。
8.扳动换向阀,在使榨笼打开、关闭过程中调整节流阀,使榨笼在打开、关闭过程中的速度都比较满意为止。
四、工作原理1.电动机带动油泵向液压缸供油,缸杆升起一定高度插入注销把液压缸与榨笼连接(底座与地面有一定间隙给予垫块充实)。
把手动换向阀至于中位,把榨笼定位块卸下,双作用小液压缸至于榨笼上面(行程100mm)把榨笼顶开利用榨笼本身压力把液压缸压下打开,如果慢可以调节节流阀。
(如开始只开了一扇可以把打开的这扇在顶上去把定位块安装上顶开另一扇,把这扇的定位块在卸下来自身压力会将其压下如果不动人工可以给予外力)2.榨笼内部检修完后升起榨笼安装上定位块穿上螺杆拧紧。
五、液压缸的运动及其使用(附图)1.液压缸空载升液压站工作,使液压缸升至榨笼耳座部位给其穿上销。
电厂磨煤机液压加载系统使用说明书
技术文件HydraulicsEngineering Document 长春发电设备有限责任公司MPS磨煤机液压加载系统使用说明书1.范围本操作说明书适用于长春发电设备有限责任公司磨煤机液压加载系统(以下简称系统);本操作说明书规定了系统的使用方法,常规保养和常见故障的处理方法。
2. 系统简介本系统主要用于MPS磨煤机液压加载系统。
2.1 系统组成本系统由液压动力站总成、液压缸及蓄能器总成、管道和相应的液压附件组成。
2.2 主要技术参数:1、额定压力:16MPa2、电机型号:QA180M4 B5电机功率:18.5KW转速:1470 rpm防护等级:IP55绝缘等级:F级数量:1台3、油泵(作用力/反作用力):额定流量(作用力/反作用力):16/70L/min数量(作用力/反作用力):1 套4、比例溢流阀比例溢流阀采用进口REXROTH公司产品作用力型号:DBEM10/200反作用力型号:DBEM10/100数量:各一只5、液压缸及蓄能器总成蓄能器固定在液压缸缸体上构成组件,安全溢流阀采用板式连接、集成块固定在液压缸的有杆腔上。
液压缸、蓄能器及安全溢流阀共引出四个接口,分别接液压缸的有杆腔、无杆腔、清洗循环泄漏口和安全阀的溢流口,四个接口分别采用高压胶管引出,连接到主管路上油缸及蓄能器总成数量:3套油缸型号:MPS245JZ270550G额定压力: 315bar6、压力变送器压力变送器采用ROSEMOUNT产品型号:3051TG4A2B23051TG4A2B2数量:各一只7、测点仪器仪表:7.1 采用一个铂电阻测量油箱温度;7.2 采用一个就地指示温度计显示油箱温度(耐振型);7.3 采用两个就地压力表测量作用力及反作用力油压(耐振型);7.4采用两个液位传感器测量油箱油位(报警、停机),一个液位计显示油位;7.5 双筒滤油器配套SOR差压开关(≥0.35MPa报警)8、供电要求油泵电机组为:三相380A VC,50HZ比例溢流阀控制电源为:24V DC。
MPS190中速磨煤机液压油站功能说明
图6
1、“润滑油站控制(一)”画面如下图7所示:
图7
在上面的触摸屏画面上可以对各润滑油泵的启、停及主、备方式进行选择。当将绿色图标点击到如上图所示的#1泵上方时,表示#1泵为主泵,#2泵为备泵,反之#2为主泵、#1为备泵。
远程模式下主、备泵的定期切换需在就地电控柜的触摸屏上进行操作。例如目前运行方式为#1为主、#2为备,需将#2切为主泵,进入“润滑油站控制(一)画面”,将在#1上方应为绿色图标,用手点击#2上方的白色图标;此时#1上方变为白色图标、#2上方变为绿色图标,#1、#2泵同时运行,大约3秒钟后#1泵停止,#2继续运行,此时即完成#1主#2备向#2主#1备的运行方式的转换。
3、点击“定变加载模式切换”,出现下图3所示:
图3
4、点击“定加载”,就地电磁换向阀带电,“定变加载模式选择”按钮处显示红色“定加载模式”,加载压力将维持在7.5------8.5MPa之间,当加载压力低于7.5MPa时张紧油泵启动,压力达8.5MPa时停泵。
5、点击“变加载”,就地电磁换向阀失电,加载压力由就地比例溢流阀控制,“定变加载模式选择”按钮处显示绿色“变加载模式”,加载压力范围为5------10MPa。变加载可以手动和自动控制,手动模式下加载压力可在5------10MPa之间设定,自动模式下加载压力将根据磨煤机负荷即给煤率的变化自动变化,如图4,具体操作如下:
MPS190磨煤机配套油站
操控功能说明
设备管理部
2007年12月3日
MPS190磨煤机油站操作功能说明
A.控制部分
磨煤机油站逻辑功能由就地电控柜实现,DCS可以发出指令控制就地设备,显示现场设备的状态。变加载和定加载可在DCS实现,升降磨辊只能在就地实现。具体说明如下:
MPS225HP-Ⅱ型中速磨煤机液压站使用说明书
MPS225HP-Ⅱ型中速磨煤机液压站使用说明书贺德克液压技术(上海)有限公司二零零六年四月一.概述:MPS225HP-Ⅱ型中速磨煤机是电力行业用于磨煤的磨粉设备。
本液压站系统由加载系统和排渣系统组成。
其中加载系统主要由电机、双联齿轮泵、比例溢流阀、单向节流阀、安全阀块、油缸组件、蓄能器、冷却器、回油过滤器及压力变送器等组成。
排渣系统主要由电机、齿轮泵、溢流阀、电磁换向阀、液控单向阀、蓄能器及安全截止阀块等组成。
二.主要技术参数:1.电机:功率:18.5Kw(加载电机)/2.2 Kw(排渣电机)防护等级:IP56绝缘等级:F级2.油泵:额定流量:70L/min/16 L/min(加载油泵)/5.6 L/min(排渣油泵)3.额定压力:170bar/50bar(加载系统)/200bar(排闸系统)4.油箱容积:有效容积:630L5.液压介质:46#抗磨液压油三.液压系统调试:1.检查液压系统的初始状态:a.检查油箱的液位高度,目测液位计的透视窗应满油。
油液必须经过精滤,油液清洁度达到:NAS 1638的7级。
b.检查各泵、阀、蓄能器、压力变送器、压力表、温度计、接管等连接可靠、正确。
特别注意具有方向性的阀类不能接反,所有不用的接口应全部堵塞。
c.检查各电磁阀电压是否正常(DC24),并通电检查各电磁铁是否能正常动作。
d.将各溢流阀、单向节流阀的阻尼器调节到各阀口最大、阻尼最小的位置使呈放松状态。
比例溢流阀应处于无电信号输入的状态下。
e.根据液压原理图检查各蓄能器的预充气体压力分别为:45bar/45bar/45bar/10bar。
f.检查油液温度,不得低于15℃。
g.检查循环冷却水是否接通。
h.点动各电机,检查电机转向是否正确。
2.液压系统的调试:加载系统有序号41,42比例溢流阀及序号52.1,52.2,52.3,33直动式溢流阀。
可以通过的输入的电信号强度来改变41,42溢流阀的工作压力。
序号41工作压力为50bar,序号42工作压力为170 bar。
磨煤机液压油站 演示文稿
• 电磁换向阀
电磁换向阀为二位四通换向阀,带 机械定位,因而电磁铁不必常失电。压 力等级为31.5MPa,交流电源240V/ 50HZ,最大流量120 L/min.电磁换 向阀(1)为加载系统换向阀,在提升磨 辊和提升磨辊后至磨辊下降前两种工况 下该阀在右位,其他工况在左位。电磁 换向阀(2)为控制系统换向阀,在准备 提升磨辊,下降磨辊,磨辊在提升状态 和下降状态在左位,控制油进入液动换
下,每经运行800~1000 800~1000小时应取样检 800~1000 验一次。油液工作温度应保持在 10~65℃内,若高于55℃,必须向冷却 器内通水冷却;若低于10℃,必须向电 加热器通电加热。 1.油泵启动时先将启动按钮点动数次, 检查泵的方向是否正确(从泵轴端看为 逆时针方向)、流油方向是否正确、泵 的声音是否正常。
检修后的操作步骤
• 磨辊提升后,如果要对磨煤机进行检修, 必须操纵加载系统的机械限位装置,使 磨辊通过机械限位而处于提升状态,此 时高压油系统可停止运行。检修完后, 下降磨辊步骤如下: 1.电磁换向阀左位得电,阀换向,阀在左 位。 2.电磁换向阀右位得电,阀换向,阀在右 位。
3.启动油泵组。 4.操纵加载系统机械限位装置,解除磨辊 的机械限位,而此时在油压作用下磨辊 处于提升状态。 5.电磁换向阀左位得电,阀换向,阀在左 位。磨辊下降。 6.此后进入正常操作步骤。
• 溢流阀
溢流阀的压力调整范围为 7~21MPa.溢流阀1用于设定供油母 管压力,压力设定值为14MPa;溢 流阀2用于设定控制油系统压力,压 力设定值为8MPa;溢流阀3用于设 定升降磨辊的压力,压力设定值为 8MPa;溢流阀4用于设定定加载的 压力,磨辊定加载时压力为11MPa, ,最高使用压 力25MPa,最大调整流量16L /min。 通过调整每个加载油缸回油管路上的流 量控制阀(1,2,3)达到加载油缸提 升同步;通过调整每个加载油缸回油管 路上的流量控制阀(4,5,6)达到加 载油缸下降同步。进行流量调整时,顺 时针转动手轮调节螺钉,流量减小,反 之增大。
磨煤机液压油站说明书
磨煤机液压油站说明书磨煤机变加载系统说明书一、工作原理磨煤机液压变加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、加载油缸、蓄能器等部件组成。
其功能如下:液压系统为磨辊提供随负荷而变化的碾磨压力,其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用1Cr18Ni9Ti无缝钢管。
油箱容积800L,第一次加油量约700L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
详细情况见磨煤机液压变加载系统原理图(09MG00.21)。
在原始状态:手动换向阀6在中位!油泵2从油箱中吸油,油液经滤油器3,单向阀4.1,手动换向阀6,冷油器16,最后回到油箱。
此时,系统处于自循环滤油状态。
系统发出变加载运行指令信号,磨煤机变加载运行时:手动换向阀6在左位,电磁换向阀13在左位!油泵2从油箱中吸油,油液经滤油器3,单向阀4.1,手动换向阀6,主油路进入加载油缸有杆腔为磨辊施加碾磨压力。
旁路经电磁换向阀13,比例溢流阀15,冷油器16,最后回到油箱。
加载油缸无杆腔经截止阀20直接与油箱相通。
此时,系统处于变加载运行状态。
系统总压力由溢流阀5.1调整(18Mpa),压力变送器9显示该压力;加载压力由比例溢流阀15调整,压力表11.2显示该压力,加载压力与指令信号成正比例关系,即加载压力随给煤量的变化而改变,这是磨煤机的正常工作状态。
指令信号为4-20mA的电流信号,4mA对应的加载压力为最低加载压力5Mpa;20mA对应的加载压力初次整定为14Mpa,以后根据运行时的煤质变化在14--17Mpa范围内整定。
磨煤机高压油站说明书
北京电力设备总厂BEIJING POWER EQUIPMENT GROUP GYZ型高压油泵站使用和维护说明书目录1. 概述 (2)2. 高压油系统元件说明.23. 高压油系统操作步骤 (5)3.1高压油系统的调试 (5)3.2高压油系统的运行 (6)3.3检修后的操作步骤 (7)3.4主要元件工作状态 (7)4. 高压油系统的使用与维护 (7)4.1高压油系统的安装 (7)4.2油液的加注 (7)4.3高压油系统的循环 (7)4.4高压油系统的维护 (7)附注1. 管路的冲洗 (10)2. 原理图.......................... A3一、概述磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。
其功能如下:为磨辊施加合适的碾磨压力,加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。
磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。
高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拔无缝钢管,管路连接用焊接式管接头。
油箱容积740L,第一次加油量约630L。
采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度w 10u m的过滤机过滤。
在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。
高压油泵站见图 16MG40.11.21,高压油系统液压原理见图 21MG00.21加载油见图30MG30.11.14、主要元件说明1、序号1和2,油泵组I油泵组I由电动机、齿轮泵、联轴器和支架等组成,油泵型号PFG-327/D-HT 电动机型号Y160L-8-HT,压力等级23MPa功率7.5kW,转速720r/min,最大流量14.8L/min,油泵最大工作压力18MPa旋转方向从泵轴端看为顺时针方向。
磨煤机液压油站使用说明书.
意大利Atos/Scoda公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)液压系统原理图 (8)电气接线图 (9)变加载系统说明书 (10)装配、调试和维护指南 (22)元件技术资料 (50)液压系统元件清单用户:北京电力设备总厂设计号:JURONG -ZGM133G-35MG00.21原理图号:1B0091 ASM-600日期:2011/11/23序号数量型号元件1 1 7A0836-01 油箱(920升)2 1 1B0858-01 油箱盖3 1 8A0806-03 液压系统上盖4 1 6A0850-04 人孔盖5 1 8A0806-05 前面板6 1 8A0806-06 顶板7 1 8A0806-07 侧板8 1 06C401 联接板10 1 Y-LVT-127 液位计11 1 Y-FAC-90C 加油口油塞12 1 Y-SAC-050/003 空气滤清器13 1 Y-EH-1/650 加热器14 1 Y-AQO-25 球阀15 1 X-RE-301 冷却器16 1 Y-WSV-12/220AC 10 电磁球阀17 2 Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx 温度开关18 1 Y-9-3051TG4A2B21AQ4M5 压力变送器20 2 Y-FPF-102/25/S 回油过滤器21 1 Y-AQOT-20 球阀22 1 Y-9-6RN-K2-N4-F1A 回油压差开关23 1 Y-9-14RB-K5-N4-F1A 出口压差开关24 2 Y-T2E 过滤器29 2 DB-15/G 20 单向阀30 2 Y-MELF-7.5KW-4P-B5/132 电动机31 1 Y-LMC6G2 壳罩32 2 Y-GA-122 联轴器33 2 PFG-214/RO 齿轮泵34 1 Y-9-GE3K-12 球阀35 2 Y-FMP-065/1/B/10/VE 高压滤油器36 2 ADR-15 30 单向阀37 1 Y-STDFL-R02-GDID-1-0800 软管38 1 Y-STDFL-RO2-GDID-1-0950 软管39 1 04C107 BLOCCHETTO 油路块40 1 Y-MELF-1.1KW-4P-B5/90 电机41 1 Y-LMC2G1 钟罩42 1 Y-GA-41 联轴器43 1 PFG-128 泵44 1 ADR-10 30 单向阀45 1 6A0501 M5/250 油路块46 2 DHE-0714/WP-X230/50/60AC 电磁阀47 1 Y-STDFL-R01-ICIC-1-0920 软管50 1 6A0502-01 油路块51 1 HR-011 10 单向阀52 1 HMP-011/350/R 20 溢流阀53 3 HMP-014/350/R 20 溢流阀54 3 DHE-0751/2/WP-X 230/50/60AC 24 电磁换向阀55 1 DH-0151 50 手动换向阀56 6 QV-06/11 60 调速阀57 1 AGMZO-TERS-PS-10/210/I 50 比例溢流阀58 1 X-OQ-50 球阀60 1 Y-9-QEL-SER-11C827 电气端子箱61 11 SP-667-220 10 插头63 1 SP-ZM-7P 金属插头65 6 Y-9-113-53-100-250-POST-FLANGIA 测压软管、压力表66 7 Y-AK-04-GOR/M 测压接头70 1 Y-STDFL-R01-IDMP-1-1300 软管71 2 Y-STDFL-R02-IDMP-1-0460 软管74 2 Y-STDFL-R01-GBMM-1-0320 软管75 2 Y-STDFL-R01-GBMM-1-0850 软管80 1 Y-STDFL-MIN-ZBTB-1-0850 软管81 6 Y-STDFL-MIN-ZBXD-1-2650 软管90 1 Y-SI-400G 人孔盖91 1 1B0091-20 支架92 1 10C437 支架94 1 Y-LEF-150-10-SC-2 20 低位液位计95 1 Y-9-NT63-KN-MS-M3-670 电流输出液位计96 1 Y-LEF-650-10-SC-2 20 高位液位计97 1 Y-9-FT-267/2-38 流量稳定器98 1 4A0518-01 盖板99 1 1B0091-00 附件油缸系统元件清单用户:北京电力设备总厂设计号:JURONG- ZGM133-21MG60.11.14原理图号:0B0872日期:2011/11/25A型序号数量型号元件1 1 Y-AS-15-P-360-CG8P4 蓄能器2 1 0B0872-01 支撑3 1 Y-AK-04-GOR/M 测压接头4 1 10K0363CC-9-250/160*0400-S001**AL-B1X1油缸99 1 0A0872-00 附件随机配件清单序号数量型号元件1 2 Y-9-PC-250B11 充氮工具3 12 W-9-OR108 O型密封4 4 W-OR-123 O型密封5 2 W-OR-109 O型密封10 12 W-OR-117 O型密封20 4 W-9-ORM0090-15 O型密封21 4 W-9-0RM0120-20 O型密封60 16 SP-PP-102/A25 滤芯61 16 SP-HP-65/A10 10 滤芯80 1 Y-9-TR-B-4B-CA-I-J-2-000X00300XX 温度开关81 1 Y-9-3051TG-4A2B21AQ4M5 压力变送器82 1 Y-9-14RB-K5-N4-F1A 差压开关83 1 Y-9-6RN-K2-N4-F1L 差压开关90 4 PFG-214/RO 泵91 8 Y-GA-122 联轴器95 2 SP-G1-10K0363-CC-9-250/160 油缸密封磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分,由液压泵站、管路、加载油缸、蓄能器等部件组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
磨煤机液压油站使用说明书Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户:北京电力设备总厂设计号:XINYANG- ZGM -113G原理图号:7A0102日期:2007/09/24油缸系统元件清单用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0842日期:2007/09/24 A型用户:北京电力设备总厂设计号: XINYANG- ZGM -113G原理图号:7A0843日期:2007/09/24 B型磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分,由液压泵站、管路、加载油缸、蓄能器等部件组成。
其功能如下:液压系统通过改变加载油缸的加载压力为磨辊提供随负荷而变化的碾磨力,其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的加载压力来实现。
高压泵站安装在靠近磨煤机的基座上,蓄能器直接安装在加载油缸上,油缸下端与磨煤机基座铰接相连,三个带蓄能器的油缸由高压泵站提供动力。
高压泵站由管路连接到加载油缸上,连接管路可采用20号冷拔无缝钢管,管道需经酸洗钝化处理,管路连接采用焊接式管接头。
安装前管路务必进行焊缝探伤和打压试验,焊缝质量参照标准GB3323-82并符合液压通用技术要求及相关标准。
油箱容积920L,第一次加油量约820L。
采用YB-N46抗磨液压油,往油箱加油时油液必须经过过滤精度≤10μm的液压滤油机过滤,且从空气滤清器处加入。
在液压系统设备和管路全部安装完成后,系统必须打油循环,当系统油液清洁度达到NAS1638标准八级时,液压泵站系统方可投入运行。
详细情况参见磨煤机液压变加载系统原理图(7A0102-I-M)。
1、卸荷、滤油循环状态原始状态:手动换向阀55手柄置于左位,油泵33从油箱中吸油,油液经切换阀34,滤油器35,单向阀36,手动换向阀55,冷却器15最后回到油箱。
此时,系统处于自循环滤油状态。
2、变加载状态系统发出变加载运行指令信号,磨煤机变加载运行时:手动换向阀55手柄置于右位,电磁换向阀、在右位。
油泵33从油箱中吸油,油液经切换阀34,滤油器35,单向阀36,手动换向阀55,电磁换向阀,主油路进入加载油缸有杆腔为磨辊施加碾磨压力。
旁路经过电磁换向阀,比例溢流阀57,冷却器15,最后回到油箱。
加载油缸无杆腔油一路经调速阀56、换向阀回油箱;另一路经液控阀、回油截止阀58直接与油箱相通。
此时,系统处于变加载运行状态。
系统压力由溢流阀52调整,压力表M2显示该压力;加载压力由比例溢流阀57调整,压力表M4显示该压力,加载压力与指令信号成正比例关系,即加载压力随给煤量的变化而改变,这是磨煤机的正常工作状态。
指令信号为4-20mA的电流信号,4mA对应的加载压力为最低加载压力5Mpa;20mA对应的加载压力15Mpa为最大加载压力。
3、定加载状态在比例溢流阀57发生故障,变加载功能无法实现的情况下,系统发出定加载运行指令信号,磨煤机在定加载状态运行时:手动换向阀55手柄置于右位,电磁换向阀在左位,电磁换向阀在右位,油泵33从油箱中吸油,油液经切换阀34,滤油器35,单向阀36,手动换向阀55,电磁换向阀,主油路进入加载油缸有杆腔为磨辊施加碾磨压力。
电磁换向阀将旁路切换为定值溢流阀,因此,比例溢流阀57不起作用。
系统经过定值溢流阀,冷却器15,最后回到油箱。
加载油缸无杆腔油液一路经调速阀56、换向阀回油箱;另一路经液控阀、回油截止阀58直接与油箱相通。
此时,定加载压力由溢流阀调整,压力表M5显示该压力,加载压力恒定,系统处于定加载运行状态。
加载压力与指令信号无关,即加载压力不随给煤量的变化而改变,而是一个定值,这是在比例溢流阀57发生故障的情况下的一种备用工作状态。
4、升、降磨辊该磨煤机在正常启动和运行情况下不需升降磨辊。
当检修或其他特殊情况下需要升降磨辊时,关闭液控阀(EV1a通电,电磁换向阀在左位),升降磨切换电磁换向阀置于左位(EV3a通电)。
升磨辊时:手动换向阀55手柄置于右位,油泵33从油箱中吸油,油液经切换阀34,滤油器35,单向阀36,手动换向阀55,电磁换向阀,升降磨辊调速阀56,进入加载油缸无杆腔。
控制油经电磁换向阀进入液控阀的控制活塞,使加载油缸无杆腔与油箱断开。
升磨辊压力由升磨辊压力溢流阀调整,压力表M3显示该压力。
三根磨辊的升起速度分别由升降磨辊调速阀, , 调整,以实现同步升起。
加载油缸有杆腔的油液经电磁换向阀,冷却器15,最后回到油箱。
降磨辊时:手动换向阀55手柄置于右位,油泵33从油箱中吸油,油液经切换阀34,滤油器35,单向阀36,手动换向阀55,电磁换向阀,进入加载油缸有杆腔。
降磨辊压力由溢流阀调整,压力表M1显示该压力。
加载油缸无杆腔的油液经升降磨辊调速阀56,电磁换向阀,冷却器15,最后回到油箱。
三根磨辊的降落速度分别由升降磨辊调速阀, , 调整,以实现同步降落。
磨辊下降后,电磁换向阀(EV1b通电),液控阀的控制活塞复位, 加载油缸无杆腔与油箱相连通。
磨辊没有降落到位前,不能打开液控阀(EV1b不能通电)。
否则会发生摔磨的危险。
加载系统工作时液控阀必须打开,便于加载油缸无杆腔从油箱补油,以防止形成真空;在高压油泵站需要进行检修或升降磨辊时关闭液控阀,加载油缸无杆腔与油箱隔开。
放油阀14平时关闭,在需要清理油箱时用于放油。
在比例溢流阀57发生故障,磨煤机在定加载状态运行。
系统排气可通过加载油缸上的排气阀进行。
排渣门带液压油缸操作的,排渣动作可以通过切换电磁换向阀46来实现,具体操作要求与机械式相同,排渣泵的压力由阀块45上的溢流阀设定,设定压力为10MPa左右(压力表M6显示)。
二、主要元件说明1、序号30、31、32、33,加载油泵组油泵组由电动机、齿轮泵、联轴器和支架等组成,压力等级25MPa,功率,转速1450r/min,最大流量20L/min,油泵最大工作压力15MPa。
旋转方向从泵轴端看为顺时针方向。
油泵组安装在油箱上盖上,为加载系统提供动力油源。
2、序号34,滤油器切换阀在滤芯堵塞的情况下,该阀用于切换工作滤筒,从而更换滤芯,在切换过程中该阀不会出现断油现象。
因此,可以在线更换滤芯。
3、序号35,高压滤油器高压滤油器为管式连接,公称通径3/4〃,压力等级25MPa,过滤精度3μm。
两只滤筒一只工作,另一只备用滤筒。
滤油器配有压差发讯器,当滤油器进出口压差达到时压差发讯器发出报警信号,表示在用滤芯堵塞需要更换,此时切换滤油器切换阀34即可实现在线更换滤芯。
4、序号36,单向阀单向阀管式连接,公称通径3/4〃,压力等级35MPa,开启压力,额定流量150L/min。
该阀的作用是在更换滤芯时防止工作滤筒的油液倒流。
5、序号55,手动换向阀手动换向阀为二位四通换向阀,钢球定位,最高使用压力35MPa,允许背压16MPa。
最大流量50L/min。
该阀为系统加载和卸压用。
手柄置于左位时,系统在卸压、滤油状态。
手柄置于右位时,系统在正常加载或降磨辊状态。
正常运行时手柄置于右位,只有在打油循环时,手柄才置于左位。
6、序号52、53,溢流阀溢流阀安装方式为叠加式,最高使用压力35MPa,压力调整范围,最大流量35L/ min。
溢流阀52用于设定系统压力,压力设定值16MPa。
溢流阀用于设定液控阀的控制压力,压力设定值8MPa。
溢流阀用于设定定加载的压力,压力设定值10MPa左右。
溢流阀用于设定升磨辊的压力,压力设定值8MPa。
7、序号57,比例溢流阀比例溢流阀为板式连接,公称通径10mm,最大调节压力21MPa,最低调节压力,最大流量200 L/ min,直流电源24V,输入信号为4-20mA。
该阀是先导式溢流阀,用于控制变加载压力,压力的大小与输入电流信号成比例,4mA对应压力为5Mpa,20mA对应压力为15Mpa,手动螺钉调节压力为。
8、序号54,电磁换向阀电磁换向阀为二位四通换向阀,带机械定位,因而电磁铁不必常带电。
最高使用压力35MPa,交流电源220V、50Hz,最大流量60L/ min。
电磁换向阀控制液控阀的开关。
电磁换向阀控制变、定载切换。
电磁铁得到变加载运行信号后,换向阀在右位,系统为变加载运行;电磁铁得到定加载运行信号后,换向阀在左位,系统为定加载运行。
在比例溢流阀57发生故障的情况下,系统切换到定加载方式下运行。
定加载运行作为系统的一种备用状态,建议在比例溢流阀发生故障情况下另时备用,必须尽快更换比例溢流阀,定加载运行时间最好不要超过四个小时。
电磁换向阀控制升、降磨辊动作。
9、液控阀(在磨煤机的底座下)平时给控制加载油缸无杆腔的快速排、补油,升降磨辊时断开加载油缸无杆腔与油箱的连通。
10、序号56,调速阀该阀为单向调速阀,最高使用压力25MPa,最大调整流量11L/ min。
该阀用于升降磨辊时调节磨辊升降的同步速度,同时,防止磨辊快速下降。
11、序号14、58,截止阀序号14是放油阀,在正常情况下,该阀关闭,以防油箱油液外泄,只有在需要排掉油箱内的油液时才打开该阀。
序号58是补、排油截止阀,该阀安装在油箱下部,与液控阀相连,在加载系统正常运行时必须打开。
12、蓄能器蓄能器公称容积13L,压力等级33MPa。
蓄能器与加载油缸一起安装在磨煤机基座上,用于正常运行时,储存加载系统富裕的油液或向加载系统补充油液,并可吸收压力脉动。
充氮压力为4-5 MPa。
13、加载油缸油缸直径Φ200mm,活塞杆直径Φ125mm,油缸行程300mm,最高使用压力20MPa。
油缸为磨辊加压或升起操作的执行机构。
只有在磨煤机需要检修时才可以升起磨辊,此时必须使用机械限位装置来防止磨辊掉下来,防止造成人身伤亡事故!油缸上腔设有排气阀,可排除油缸和系统中的空气。
14、序号18,压力变送器压力变送器工作电压DC24V,输出信号4-20mA送入二次仪表,压力范围0-25Mpa。
15、序号65,压力表均为防震压力表(量程0-250bar)。
M1压力表:用于测量液控阀的控制压力M2压力表:用于测量加载泵的系统压力M3压力表:用于测量加载油缸的提升压力M4压力表:用于测量变加载的压力M5压力表:用于测量系统的定加载压力M6压力表:用于测量排渣泵的压力16、序号15,冷却器冷却器的最大油压和水压,换热量,油和水的流量55---125L/min,换热管为紫铜管。
