华为防火墙(VRRP)双机热备配置及组网
防火墙双机热备配置案例
双机热备网络卫士防火墙可以实现多种方式下的冗余备份，包括：双机热备模式、负载均衡模式和连接保护模式。
在双机热备模式下（最多支持九台设备），任何时刻都只有一台防火墙（主墙）处于工作状态，承担报文转发任务，一组防火墙处于备份状态并随时接替任务。
当主墙的任何一个接口（不包括心跳口）出现故障时，处于备份状态的防火墙经过协商后，由优先级高的防火墙接替主墙的工作，进行数据转发。
在负载均衡模式下（最多支持九台设备），两台/多台防火墙并行工作，都处于正常的数据转发状态。
每台防火墙中设置多个VRRP备份组，两台/多台防火墙中VRID相同的组之间可以相互备份，以便确保某台设备故障时，其他的设备能够接替其工作。
在连接保护模式下（最多支持九台设备），防火墙之间只同步连接信息，并不同步状态信息。
当两台/多台防火墙均正常工作时，由上下游的设备通过运行VRRP或HSRP进行冗余备份，以便决定流量由哪台防火墙转发，所有防火墙处于负载分担状态，当其中一台发生故障时，上下游设备经过协商后会将其上的数据流通过其他防火墙转发。

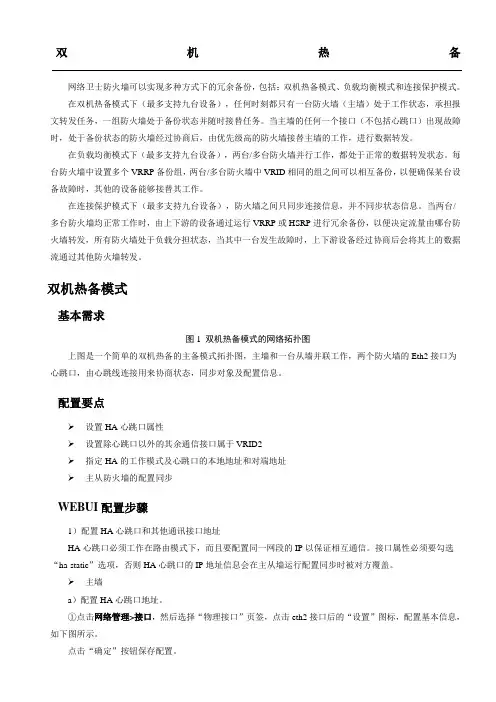

双机热备模式基本需求图 1双机热备模式的网络拓扑图上图是一个简单的双机热备的主备模式拓扑图，主墙和一台从墙并联工作，两个防火墙的Eth2接口为心跳口，由心跳线连接用来协商状态，同步对象及配置信息。
配置要点➢设置HA心跳口属性➢设置除心跳口以外的其余通信接口属于VRID2➢指定HA的工作模式及心跳口的本地地址和对端地址➢主从防火墙的配置同步WEBUI配置步骤1）配置HA心跳口和其他通讯接口地址HA心跳口必须工作在路由模式下，而且要配置同一网段的IP以保证相互通信。
接口属性必须要勾选“ha-static”选项，否则HA心跳口的IP地址信息会在主从墙运行配置同步时被对方覆盖。
➢主墙a）配置HA心跳口地址。
①点击网络管理>接口，然后选择“物理接口”页签，点击eth2接口后的“设置”图标，配置基本信息，如下图所示。
点击“确定”按钮保存配置。

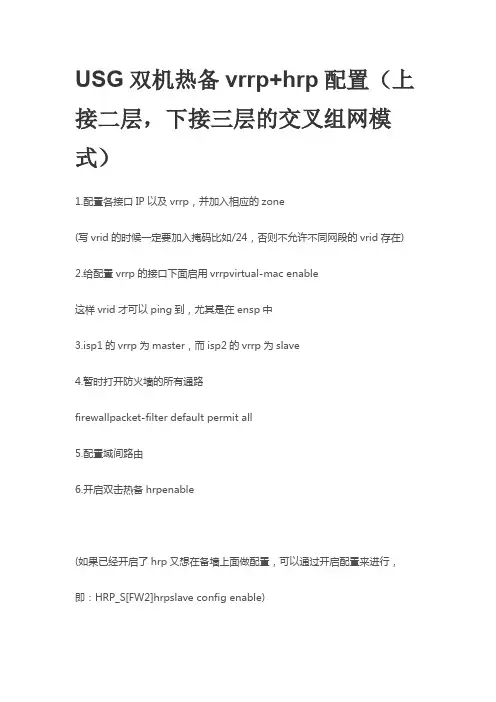

USG双机热备VRRP+HRP
USG双机热备vrrp+hrp配置（上接二层，下接三层的交叉组网模式）1.配置各接口IP以及vrrp，并加入相应的zone(写vrid的时候一定要加入掩码比如/24，否则不允许不同网段的vrid存在)2.给配置vrrp的接口下面启用vrrpvirtual-mac enable这样vrid才可以ping到，尤其是在ensp中3.isp1的vrrp为master，而isp2的vrrp为slave4.暂时打开防火墙的所有通路firewallpacket-filter default permit all5.配置域间路由6.开启双击热备hrpenable(如果已经开启了hrp又想在备墙上面做配置，可以通过开启配置来进行，即：HRP_S[FW2]hrpslave config enable)要添加的静态路由：HRP_M[FW1]ip route-static 192.168.10.0 24 10.1.14.254HRP_S[FW2]ip route-static 192.168.10.0 24 10.1.14.254 [S1]ip route-static 1.1.1.0 24 10.1.14.100[S2]ip route-static 10.1.14.0 24 192.168.10.254[isp1]ip route-static 10.1.18.0 255.255.255.0 1.1.1.1 [isp1]ip route-static 192.168.10.0 24 1.1.1.1[isp2]ip route-static 10.1.18.0 255.255.255.0 2.2.2.2 [isp2]ip route-static 192.168.10.0 24 2.2.2.2[FW1]interface GigabitEthernet 0/0/1[FW1-GigabitEthernet0/0/1]ip address 10.1.11.1 24[FW1-GigabitEthernet0/0/1]vrrpvrid 1 virtual-ip 1.1.1.1 24 master [FW1-GigabitEthernet0/0/1]vrrp virtual-mac enable因为是在模拟器中，所以要开启MAC，否则会访问不了虚拟的网关地址。
华为Eudemon1000双机配置
双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。
配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。
配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。
配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。
配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。
配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。
父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。
组网需求Eudemon作为安全设备被部署在业务节点上。
其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。
网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。
•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。

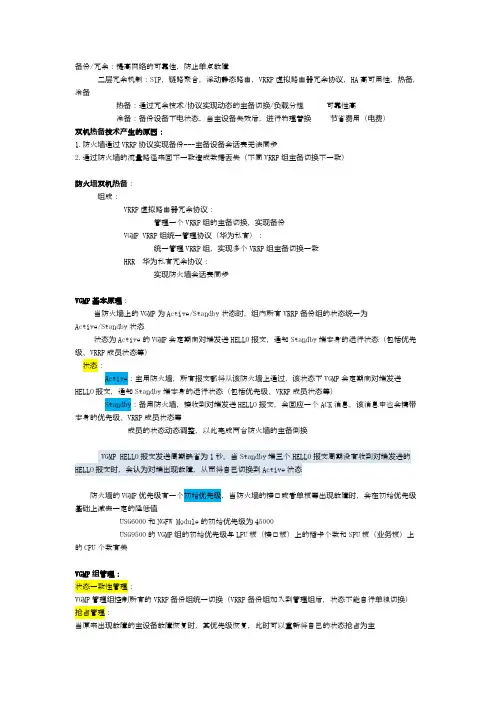

防火墙双机热备技术 华为安全HCIA
备份/冗余：提高网络的可靠性，防止单点故障二层冗余机制：STP，链路聚合，浮动静态路由，VRRP虚拟路由器冗余协议，HA高可用性，热备，冷备热备：通过冗余技术/协议实现动态的主备切换/负载分担可靠性高冷备：备份设备下电状态，当主设备失效后，进行物理替换节省费用（电费）双机热备技术产生的原因：1.防火墙通过VRRP协议实现备份---主备设备会话表无法同步2.通过防火墙的流量路径来回不一致造成数据丢失（不同VRRP组主备切换不一致）防火墙双机热备：组成：VRRP虚拟路由器冗余协议：管理一个VRRP组的主备切换，实现备份VGMP VRRP组统一管理协议（华为私有）：统一管理VRRP组，实现多个VRRP组主备切换一致HRR 华为私有冗余协议：实现防火墙会话表同步VGMP基本原理：当防火墙上的VGMP为Active/Standby状态时，组内所有VRRP备份组的状态统一为Active/Standby状态状态为Active的VGMP会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）状态：Active：主用防火墙，所有报文都将从该防火墙上通过，该状态下VGMP会定期向对端发送HELLO报文，通知Standby端本身的运行状态（包括优先级、VRRP成员状态等）Standby：备用防火墙，接收到对端发送HELLO报文，会回应一个ACK消息，该消息中也会携带本身的优先级、VRRP成员状态等成员的状态动态调整，以此完成两台防火墙的主备倒换VGMP HELLO报文发送周期缺省为1秒。
当Standby端三个HELLO报文周期没有收到对端发送的HELLO报文时，会认为对端出现故障，从而将自己切换到Active状态防火墙的VGMP优先级有一个初始优先级，当防火墙的接口或者单板等出现故障时，会在初始优先级基础上减去一定的降低值USG6000和NGFW Module的初始优先级为45000USG9500的VGMP组的初始优先级与LPU板（接口板）上的插卡个数和SPU板（业务板）上的CPU个数有关VGMP组管理：状态一致性管理：VGMP管理组控制所有的VRRP备份组统一切换（VRRP备份组加入到管理组后，状态不能自行单独切换）抢占管理：当原来出现故障的主设备故障恢复时，其优先级恢复，此时可以重新将自己的状态抢占为主HRP：HRP（Huawei Redundancy Protocol）协议：用来实现防火墙双机之间动态状态数据和关键配置命令的备份在双机热备组网中，当主防火墙出现故障时，所有流量都将切换到备防火墙。

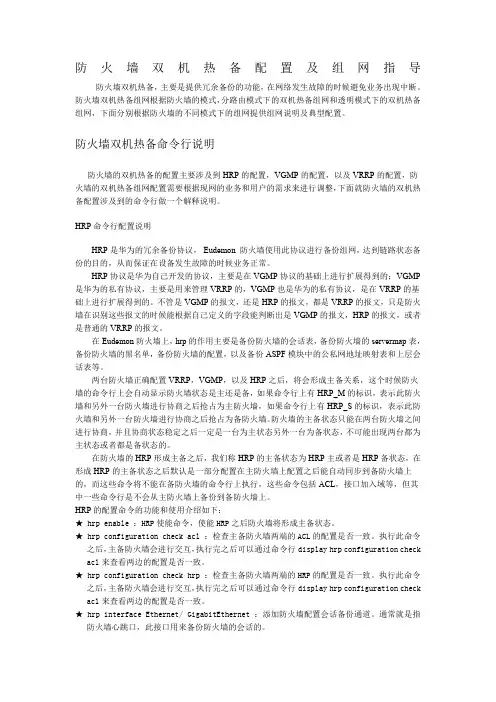

华为防火墙(VRRP)双机热备配置及组网
防火墙双机热备配置及组网指导防火墙双机热备，主要是提供冗余备份的功能，在网络发生故障的时候避免业务出现中断。
防火墙双机热备组网根据防火墙的模式，分路由模式下的双机热备组网和透明模式下的双机热备组网，下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。
防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置，VGMP的配置，以及VRRP的配置，防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整，下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。
HRP命令行配置说明HRP是华为的冗余备份协议，Eudemon 防火墙使用此协议进行备份组网，达到链路状态备份的目的，从而保证在设备发生故障的时候业务正常。
HRP协议是华为自己开发的协议，主要是在VGMP协议的基础上进行扩展得到的；VGMP 是华为的私有协议，主要是用来管理VRRP的，VGMP也是华为的私有协议，是在VRRP的基础上进行扩展得到的。
不管是VGMP的报文，还是HRP的报文，都是VRRP的报文，只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文，HRP的报文，或者是普通的VRRP的报文。
在Eudemon防火墙上，hrp的作用主要是备份防火墙的会话表，备份防火墙的servermap表，备份防火墙的黑名单，备份防火墙的配置，以及备份ASPF模块中的公私网地址映射表和上层会话表等。
两台防火墙正确配置VRRP，VGMP，以及HRP之后，将会形成主备关系，这个时候防火墙的命令行上会自动显示防火墙状态是主还是备，如果命令行上有HRP_M的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙，如果命令行上有HRP_S的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。
防火墙的主备状态只能在两台防火墙之间进行协商，并且协商状态稳定之后一定是一台为主状态另外一台为备状态，不可能出现两台都为主状态或者都是备状态的。

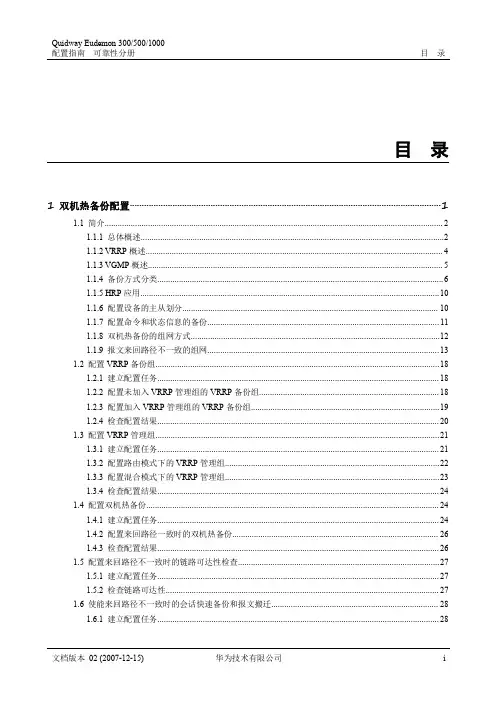

华为防火墙 双机热备配置
Quidway Eudemon300/500/1000配置指南可靠性分册目录目录1双机热备份配置 (1)1.1简介 (2)1.1.1总体概述 (2)1.1.2VRRP概述 (4)1.1.3VGMP概述 (5)1.1.4备份方式分类 (6)1.1.5HRP应用 (10)1.1.6配置设备的主从划分 (10)1.1.7配置命令和状态信息的备份 (11)1.1.8双机热备份的组网方式 (12)1.1.9报文来回路径不一致的组网 (13)1.2配置VRRP备份组 (18)1.2.1建立配置任务 (18)1.2.2配置未加入VRRP管理组的VRRP备份组 (18)1.2.3配置加入VRRP管理组的VRRP备份组 (19)1.2.4检查配置结果 (20)1.3配置VRRP管理组 (21)1.3.1建立配置任务 (21)1.3.2配置路由模式下的VRRP管理组 (22)1.3.3配置混合模式下的VRRP管理组 (23)1.3.4检查配置结果 (24)1.4配置双机热备份 (24)1.4.1建立配置任务 (24)1.4.2配置来回路径一致时的双机热备份 (26)1.4.3检查配置结果 (26)1.5配置来回路径不一致时的链路可达性检查 (27)1.5.1建立配置任务 (27)1.5.2检查链路可达性 (27)1.6使能来回路径不一致时的会话快速备份和报文搬迁 (28)1.6.1建立配置任务 (28)目录Quidway Eudemon300/500/1000配置指南可靠性分册1.6.2使能会话快速备份 (29)1.6.3使能报文搬迁 (29)1.7配置备防火墙上的NAT (30)1.7.1建立配置任务 (30)1.7.2配置备防火墙上的NAT (30)1.7.3配置备防火墙上的内部服务器 (30)1.8维护 (31)1.8.1调试VRRP报文、状态和定时器 (31)1.8.2调试VRRP管理组 (31)1.8.3调试HRP (31)1.8.4检查两端配置的一致性 (32)1.8.5查看IP链路状态 (32)1.8.6调试IP链路 (32)1.8.7调试HRP配置检查功能 (33)1.9配置举例 (33)1.9.1配置使用VRRP管理组的主备备份示例 (33)1.9.2配置使用VRRP管理组的负载分担示例 (37)1.9.3配置混合模式下的使用VRRP管理组的主备备份示例 (42)1.9.4配置路由模式下的双机热备份示例 (45)1.9.5配置混合模式下的双机热备份示例 (46)1.9.6配置OSPF和双机热备份混合组网示例 (48)1.9.7配置IP link示例 (56)1.9.8配置两端状态一致性检查 (58)1.9.9配置会话快速备份 (60)1.9.10配置报文搬迁 (61)Quidway Eudemon300/500/1000配置指南可靠性分册插图目录插图目录图1-1来回路径一致组网图 (2)图1-2来回路径不一致组网图 (3)图1-3采用缺省路由的组网 (4)图1-4采用VRRP的虚拟路由器组网 (4)图1-5Eudemon备份的典型组网 (5)图1-6Eudemon备份的状态 (5)图1-7主备备份组网 (6)图1-8负载分担组网（1） (7)图1-9负载分担组网（2） (9)图1-10Eudemon主备备份的典型数据路径 (10)图1-11来回路径不一致组网图 (13)图1-12H型结构 (14)图1-13h型结构 (15)图1-14N型结构 (16)图1-15|-型结构 (17)图1-16使用VRRP管理组的主备备份组网 (34)图1-17使用VRRP管理组的负载分担组网 (38)图1-18混合模式下的VRRP管理组的主备备份组网图 (42)图1-19混合模式下的双机热备分组网图 (47)图1-20OSPF和双机热备份混合组网图 (49)图1-21采用路由器的双机热备分组网图 (56)图1-22配置两端状态一致性检查组网图 (59)图1-23配置会话快速备份 (60)Quidway Eudemon300/500/1000配置指南可靠性分册表格目录表格目录表1-1主备备份方式下各设备的状态 (7)表1-2负载分担方式下各设备的状态（1） (8)表1-3负载分担方式下各设备的状态（2） (8)表1-4检查VRRP备份组配置 (20)表1-5检查VRRP管理组配置 (24)表1-6检查双机热备配置 (26)表1-7调试VRRP报文、状态和定时器的相关操作 (31)表1-8调试VRRP管理组的相关操作 (31)表1-9调试HRP的相关操作 (31)表1-10查看IP链路状态 (32)表1-11调试IP链路的相关操作 (33)表1-12调试HRP配置检查功能的相关操作 (33)Quidway Eudemon300/500/1000配置指南可靠性分册1双机热备份配置1双机热备份配置关于本章本章描述内容如下表所示。
SecPath-防火墙双机热备典型配置
SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。
保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。
双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。
本文将介绍双机热备的概念、工作模式及典型应用等。
缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。
secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。
1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。
而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。
华为防火墙配置使用手册(自己写)
华为防火墙配置使用手册(自己写)华为防火墙配置使用手册防火墙默认的管理接口为g0/0/0，默认的ip地址为/24，默认g0/0/0接口开启了dhcp server，默认用户名为admin，默认密码为Admin@123 一、配置案例拓扑图GE 0/0/1：/24 GE 0/0/2：/24 GE 0/0/3：/24 WWW服务器：/24 FTP服务器：/24 Telnet 配置配置VTY 的优先级为3，基于密码验证。
# 进入系统视图。
system-view # 进入用户界面视图[USG5300] user-interface vty 0 4 # 设置用户界面能够访问的命令级别为level 3 [USG5300-ui-vty0-4] user privilege level 3 配置Password验证# 配置验证方式为Password验证[USG5300-ui-vty0-4]authentication-mode password # 配置验证密码为lantian[USG5300-ui-vty0-4] set authentication password simple lantian ###最新版本的命令是authentication-mode password cipher huawei@123 配置空闲断开连接时间 # 设置超时为30分钟[USG5300-ui-vty0-4] idle-timeout 30 [USG5300] firewall packet-filter default permit interzone untrust local direction inbound //不加这个从公网不能telnet防火墙。
基于用户名和密码验证 user-interface vty 0 4 authentication-mode aaa aaa local-user admin password cipher ]MQ;4\\]B+4Z,YWX*NZ55OA!! local-user admin service-type telnet local-user admin level 3 firewall packet-filter default permit interzone untrust local direction inbound 如果不开放trust域到local域的缺省包过滤，那么从内网也不能telnet的防火墙，但是默认情况下已经开放了trust域到local 域的缺省包过滤。
防火墙双机热备特性FAQ
防火墙双机热备特性FAQ1：问：R6新增了支持防火墙和路由器双机热备份组网，的这种组网是如何实现的防火墙主备组网的，需要在防火墙上配置哪些命令，需要注意哪些东西？答：R6上新增支持防火墙和路由器双机热备份组网，这种组网防火墙和路由器之间器OSPF 协议，同时在防火墙上配置根据HRP状态调整备防火墙上OSPF的COST值，使得路由器学到的路由都指向主防火墙，保证业务都从主防火墙上过，形成双机热备份的。
为了实现防火墙和双机热备份组网，需要在主备防火墙上配置命令：hrp ospf-cost adjust-enable，这个命令能保证主备防火墙对外发布路由的时候只有备防火墙会加上一个COST值，主防火墙直接发布路由。
这个COST值默认是65500。
防火墙和路由器组网的时候，心跳线不能配置成transfer-only，同时需要使用VRRP的优先级作为防火墙的VGMP的优先级，VRRP需要track上和路由器相连的接口。
2：问：R6双机热备份是如何支持来回路径不一致的，会话快速备份和传统的会话实时备份有什么区别，会话快速备份涉及到哪些命令行。
答：R6是通过支持会话快速备份来支持来回路径不一致的，会话快速备份就是在会话建立的时候就立即备份到对端防火墙上，保证即使是来回路径不一致，到备防火墙上的报文也能命中会话进行转发。
会话快速备份和传统的会话实时备份的区别是：1：会话快速备份在会话一建立就备份到备防火墙上，而会话实时备份是需要等到会话老化线程扫描到会话判断需要备份才备份到备防火墙上的，所以会话实时备份最常可能需要到会话建立8s之后才能备份到备防火墙上，所以仅仅有会话实时备份不能支持来回路径不一致。
2：会话快速备份能备份tcp半连接会话和ICMP会话，而会话实时备份不备份半连接会话和ICMP的会话。
会话快速备份首先需要配置心跳口，并配置high-availability参数，保证此接口是高可用性接口，同时配置hrp mirror session enable。
信息安全基础知识笔记06防火墙双机热备技术（下）
信息安全基础知识笔记06防⽕墙双机热备技术（下）信息安全基础知识笔记06防⽕墙双机热备技术(下) 本笔记主要介绍防⽕墙双机热备，分为上下两个部分。
下部分主要介绍防⽕墙双机热备的基本组⽹⽅式和配置⽅法（其中包括配置VRRP，VGMP和配置HRP），以及分别通过命令⾏和Web图形界⾯⽅式进⾏配置实现。
双机热备基本组⽹VRRP备份组监测三层业务接⼝。
双机热备组⽹最常见的是防⽕墙采⽤路由模式，下⾏交换机双线上联到防⽕墙，若以防⽕墙A作为主，当防⽕墙A上⾏或下⾏链路down 掉后，防⽕墙B⾃动切换为主设备，交换机流量⾛向防⽕墙B。
将上⾯的⽹络组⽹图转换成实际拓扑图如下。
假设有⼀企业的两台防⽕墙的业务接⼝都⼯作在三层，上下⾏分别连接⼆层交换机。
上⾏交换机连接运营商的接⼊点1.1.1.10/24，运营商为企业分配的外⽹IP地址为1.1.1.1/24。
现在希望两台防⽕墙以主备备份⽅式⼯作。
主防⽕墙A与备防⽕墙B通过GE1/0/6连接HRP⼼跳链路，⽤于同步配置命令，⽹段配置为10.10.0.0/24。
正常情况下，流量通过防⽕墙A转发。
当防⽕墙A出现故障时，流量通过防⽕墙B转发，保证业务不中断。
（1）命令⾏配置⽅式 Step 1：基础配置 ①为各防⽕墙的接⼝配置IP地址。
（详细命令省略） 防⽕墙A配置如下： 防⽕墙B配置如下： ②将防⽕墙各接⼝加⼊到对应的安全区域中（详细命令省略） 防⽕墙A和防⽕墙B的安全区域配置相同。
此处创建了⼀个优先级为95的安全区域hrp，专⽤于加⼊HRP⼼跳接⼝。
③在两个防⽕墙上均配置⼀条缺省路由，下⼀跳为运营商接⼊点1.1.1.10，使内⽹⽤户的流量可以正常转发⾄运营商的路由器上。
防⽕墙A和防⽕墙B的静态路由配置相同。
Step 2：配置VRRP备份组 配置命令： vrrp vrid virtual-router-ID virtual-ip virtual-address [ ip-mask | ip-mask-length ] { active | standby } Tips：斜体为需更改的参数，[]中的命令为⼆选⼀，{}中的命令为可选项。
华为防火墙实现双机热备配置详解,附案例
华为防火墙实现双机热备配置详解，附案例一提到防火墙，一般都会想到企业的边界设备，是内网用户与互联网的必经之路。
防火墙承载了非常多的功能，比如：安全规则、IPS、文件类型过滤、内容过滤、应用层过滤等。
也正是因为防火墙如此的重要，如果防火墙一旦出现问题，所有对外通信的服务都将中断，所以企业中首先要考虑的就是防火墙的优化及高可用性。
本文导读一、双机热备工作原理二、VRRP协议三、VGMP协议四、实现防火墙双机热备的配置一、双机热备工作原理在企业中部署一台防火墙已然成为常态。
如何能够保证网络不间断地传输成为网络发展中急需解决的问题！企业在关键的业务出口部署一台防火墙，所有的对外流量都要经过防火墙进行传输，一旦防火墙出现故障，那么企业将面临网络中断的问题，无论防火墙本身的性能有多好，功能有多么强大。
在这一刻，都无法挽回企业面临的损失。
所以在企业的出口部署两台防火墙产品，可以在增加企业安全的同时，保证业务传输基本不会中断，因为两台设备同时出现故障的概率非常小。
经过图中右边的部署，从拓补的角度来看，网络具有非常高的可靠性，但是从技术的角度来看，还需解决一些问题，正因为防火墙和路由器在工作原理上有着本质的区别，所以防火墙还需一些特殊的配置。
左图，内部网络可以通过R3→R1→R4到达外部网络，也可以通过R3→R2→R4到达，如果通过R3→R1→R4路径的cost（运行OSPF协议）比较小，那么默认情况，内部网络将通过R3→R1→R4到达外部网络，当R1设备损坏时，OSPF将自动收敛，R3将通过R2转发到达外部网络。
右图，R1、R2替换成两台防火墙，默认情况下，流量将通过FW1进行转发到达外部网络，此时在FW1记录着大量的用户流量对应的会话表项内容，当FW1损坏时，通过OSPF收敛，流量将引导FW2上，但是FW2上没有之前流量的会话表，之前传输会话的返回流量将无法通过FW2，而会话的后续流量需要重新经过安全策略的检查，并生成会话。
华为防火墙部署及配置指南
防火墙二层模式部署在互联网出口，运行在双机热备的主备模式下。
上连出口网关路由器，下连入侵防御系统，对接沙箱和CIS ，按等保三级“安全区域边界”相关控制点配置策略。
CIS 、SecoManager 一般部署在“运维管理区”，如果用户网络没有按分域架构部署，CIS 、SecoManager 可直接连接核心交换机，保证USG 和CIS 、SecoManager 路由可达即可。
1 防火墙部署及配置指南1.1 方案描述1.2 网络规划1.3 配置思路1.完成防火墙基本网络配置，包括接口和安全区域。
2.配置防火墙双机。
3.配置安全策略，放通OSPF协议流量和内部服务器对外提供服务的流量，禁止其他流量通过。
4.配置路由器和交换机OSPF。
数据规划参考2.2.2 网络规划，配置操作请参考相关路由器与交换机产品文档。
5.参考本手册后续章节完成与FireHunter、SecManager、CIS、日志服务器的对接和业务配置。
1.4 配置详情1.完成网络基本配置。
2.配置双机热备功能。
3.在FW_A上配置安全策略。
双机热备状态成功建立后，FW_A的安全策略配置会自动备份到FW_B上。
# 配置安全策略，允许上下行路由器交互的OSPF报文通过FW。
当FW的业务接口工作在二层时，上下行设备之间的OSPF报文需要通过FW。
OSPF报文受firewall packet-filter basic-protocol enable命令控制。
缺省情况下，firewall packet-filter basic-protocol enable处于开启状态，即OSPF报文受安全策略控制，需要在上行业务接口所在安全区域与下行业务接口所在安全区域之间配置安全策略，允许协议类型为OSPF的报文通过。
本例以firewall packet-filter basic-protocol enable开启为例进行介绍。
HRP_M[FW_A] security-policyHRP_M[FW_A-policy-security] rule name policy_ospf_1HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_1] quitHRP_M[FW_A-policy-security] rule name policy_ospf_2HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_2] quit# 配置安全策略，允许外部访问内部服务器的服务端口。
华为VRRP配置
高级应用-VRRP配置交换机VRRP配置1 功能需求及组网说明VRRP配置『配置环境参数』SwitchA通过E0/24与SwitchC相连，通过E0/23上行SwitchB通过E0/24与SwitchC相连，通过E0/23上行交换机SwitchA通过ethernet 0/24与SwitchB的ethernet 0/24连接到SwitchC SwitchA和SwitchB上分别创建两个虚接口，interface vlan 10和interface 20做为三层接口，其中interface vlan 10分别包含ethernet 0/24端口，interface 20包含ethernet 0/23端口，做为出口。
『组网需求』SwitchA和 SwitchB之间做VRRP，interface vlan 10做为虚拟网关接口，Switch A为主设备，允许抢占，SwitchB为从设备，PC1主机的网关设置为VRRP虚拟网关地址192.168.100.1，进行冗余备份。
访问远端主机PC2 10.1.1.1/242 数据配置步骤『两台交换机主备的配置流程』通常一个网络内的所有主机都设置一条缺省路由，主机发往外部网络的报文将通过缺省路由发往该网关设备，从而实现了主机与外部网络的通信。
当该设备发生故障时，本网段内所有以此设备为缺省路由下一跳的主机将断掉与外部的通信。
VRRP就是为解决上述问题而提出的，它为具有多播或广播能力的局域网（如以太网）设计。
VRRP可以将局域网的一组交换机（包括一个Master即活动交换机和若干个Backup即备份交换机）组织成一个虚拟路由器，这组交换机被称为一个备份组。
虚拟的交换机拥有自己的真实IP地址（这个IP地址可以和备份组内的某个交换机的接口地址相同），备份组内的交换机也有自己的IP地址。
局域网内的主机仅仅知道这个虚拟路由器的IP地址（通常被称为备份组的虚拟IP地址），而不知道具体的Master交换机的IP地址以及Backup交换机的IP地址。
防火墙技术案例5_双机热备(负载分担)组网下的IPSec配置
【防火墙技术案例5】双机热备（负载分担）组网下的IPSec配置论坛的小伙伴们，大家好。
强叔最近已经开始在“侃墙”系列中为各位小伙伴们介绍各种VPN了。
说到VPN，小伙伴们肯定首先想到的是最经典的IPSec VPN，而且我想大家对IPSec的配置也是最熟悉的。
但是如果在两台处于负载分担状态下的防火墙上部署IPSec VPN又该如何操作呢？有什么需要注意的地方呢？本期强叔就为大家介绍如何在双机热备的负载分担组网下配置IPSec。
【组网需求】如下图所示，总部防火墙NGFW_C和NGFW_D以负载分担方式工作，其上下行接口都工作在三层，并与上下行路由器之间运行OSPF协议。
（本例中，NGFW是下一代防火墙USG6600的简称，软件版本为USG6600V100R001C10）现要求分支用户访问总部的流量受IPSec隧道保护，且NGFW_C处理分支A发送到总部的流量，NGFW_D 处理分支B发送到总部的流量。
当NGFW_C或NGFW_D中一台防火墙出现故障时，分支发往总部的流量能全部切换到另一台运行正常的防火墙。
【需求分析】针对以上需求，强叔先带小伙们做一个简要分析，分析一下我们面临的问题以及解决这个问题的方法。
1、如何使两台防火墙形成双机热备负载分担状态？两台防火墙的上下行业务接口工作在三层，并且连接三层路由器，在这种情况下，就需要在防火墙上配置VGMP组（即hrp track命令）来监控上下行业务接口。
如果是负载分担状态，则需要在每台防火墙上调动两个VGMP组（active组和standby组）来监控业务接口。
2、分支与总部之间如何建立IPSec隧道？正常状态下，根据组网需求，需要在NGFW_A与NGFW_C之间建立一条隧道，在NGFW_B与NGFW_D之间建立一条隧道。
当NGFW_C与NGFW_D其中一台防火墙故障时，NGFW_A和NGFW_B都会与另外一台防火墙建立隧道。
3、总部的两台防火墙如何对流量进行引导？总部的两台防火墙（NGFW_C与NGFW_D）通过路由策略来调整自身的Cost值，从而实现正常状态下来自NGFW_A的流量通过NGFW_C转发，来自NGFW_B的流量通过NGFW_D转发，故障状态下来自NGFW_A和NGFW_B的流量都通过正常运行的防火墙转发。
MSTP+VRRP双机热备配置
MSTP&VRRP双机热备配置范例1system参数配置system是属于EX交换机基本配置部分，在进行其它配置之前需要先完成该部分内容配置，主要配置工作如下：(1)设置root密码(2)设置主机名(3)设置日期时间(4)添加用户(5)开启ssh/telnet/http服务(6)设置DNS（可选配置）(7)分配新的用户权限(可选配置)(8)设置NTP服务器(可选配置)1.1设置Root密码交换机初始化用户名是root是没有密码的，在进行commit之前必须修改root密码。
1.2设置主机名1.3设置DNS服务器1.4设置日期时间设置命令：1.5设置NTP服务器1.6开启远程Telnet登录服务说明：在默认缺省配置下，EX交换机只是开放了http远程登陆方式，因此如果想通过telnet登陆到交换机上，必须在系统中打开telnet服务。
设置命令：删除命令：1.7开启远程Ftp服务说明：在默认缺省配置下，EX交换机只是开放了http远程登陆方式，因此如果想通过ftp上传文件，例如OS或者配置到交换机上，必须在系统中打开ftp服务。
设置命令：1.8开启远程SSH登陆说明：如果想通过更加安全的ssh登陆到交换机，需要在交换机上打开ssh服务。
设置命令：1.9开启远程HTTP登陆说明：在默认缺省配置下，EX交换机已经开放了http远程登陆方式。
设置命令：删除命令：1.10添加用户2实验环境描述2.1实验拓扑图2.2实验IP规划2.2.1Wan节点2.2.2CoreSW1(EX4200-1)2.2.3CoreSW2(EX4200-2)2.2.4虚拟交换机2.3连接整体描述Wan路由器Ge-0/0/1.0和Ge-0/0/2.0分别下接CoreSW1和CoreSW2的Ge-0/0/23.0 CoreSW1和CoreSW2交换机的Ge-0/0/1.0——Ge-0/0/4.0分别下接L2SW1——L2SW4的Fa0/24和Fa0/23，两交换机的Ge-0/0/8.0和Ge-0/0/9.0互联。
