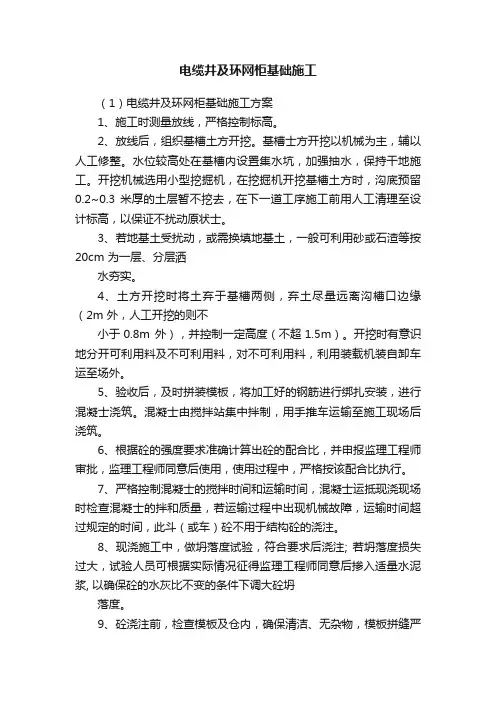

电缆井及环网柜基础施工

电缆井及环网柜基础施

工

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

(1)电缆井及环网柜基础施工方案

1、施工时测量放线，严格控制标高。

2、放线后，组织基槽土方开挖。基槽士方开挖以机械为主，辅以人工修整。水位较高处在基槽内设置集水坑，加强抽水，保持干地施工。开挖机械选用小型挖掘机，在挖掘机开挖基槽土方时，沟底预留0.2~0.3米厚的土层暂不挖去，在下一道工序施工前用人工清理至设计标高，以保证不扰动原状士。

3、若地基土受扰动，或需换填地基土，一般可利用砂或石渣等按

20cm为一层、分层洒水夯实。

4、土方开挖时将土弃于基槽两侧，弃土尽量远离沟槽口边缘(2m 外，人工开挖的则不小于0.8m外)，并控制一定高度(不超1.5m)。开挖时有意识地分开可利用料及不可利用料，对不可利用料，利用装载机装自卸车运至场外。

5、验收后，及时拼装模板，将加工好的钢筋进行绑扎安装，进行混凝士浇筑。混凝_士由搅拌站集中拌制，用手推车运输至施工现场后浇筑。

6、根据砼的强度要求准确计算出砼的配合比，并申报监理工程师审批，监理工程师同意后使用，使用过程中，严格按该配合比执行。

7、严格控制混凝士的搅拌时间和运输时间，混凝士运抵现浇现场时检查混凝士的拌和质量，若运输过程中出现机械故障，运输时间超过规定的时间，此斗(或车)砼不用于结构砼的浇注。

8、现浇施工中，做坍落度试验，符合要求后浇注;若坍落度损失过大，试验人员可根据实际情况征得监理工程师同意后掺入适量水泥浆,以确保砼的水灰比不变的条件下调大砼坍落度。

9、砼浇注前，检查模板及仓内，确保清洁、无杂物，模板拼缝严密，并经监理工程师批准后开始浇注砼。

10、注施工需严格控制分浆厚度，最厚不超过45cm同时要严格控制砼自由下落高度，最高不能超过2m超过2m要使用串简或流槽，以免砼产生离析。

11、入仓后应立即振捣，注意振点均匀分布，按顺序逐点振捣，避免漏振。

12、已过初凝期的砼表面浇注砼前，必须将其表而凿毛清洗干净，用水润湿后，并浇一层水泥浆以确保新旧砼之间的结合良好。

13、凝以后要及时采取适当的措施养生。

14、有砼的外露面的外形线型正确，顺畅、光洁，美观。

15、格按照设计图纸布置所有预埋件，确保预埋件数量、规格、位置与设计要求一致。

(2)电缆排管拉管施工方案

1、施工测量

施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行复测，按100米左右的间距设置临时水准点，并与高程基推点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠,通视条件良好，便于控制的地方。在按图控制

坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。

2、沟槽土方开挖

沟槽施工采用梯形断而开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状士。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作，两侧对称挖排水沟的截而积15cmX15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃士和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业而。

3、混凝土施工

施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝士标号为C15采用商品混凝土，厚度10cm浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3%朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留φ12L=800mn的钢筋预埋件，用于加固排管防止混凝上包封时排管上浮。

4、电缆排管、拉管敷设

在混凝士底板上铺设电缆排管，先将电缆排管MPP管用专业焊接机

将排管焊接到设计尺寸用配套电缆管枕按技术要求组合排列整齐，然后支模板利用浇注底板混凝:土时预留的钢筋埋件绑扎钢筋加固排管，敷设接地扇钢后进行浇注混凝土包封。

5、土方回填

土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为30cm并进行夯实。回填到距离地面0.5米时，采用三七灰土回填，回填的高度与主体道路路面商程吻合。余土用自卸汽车运至余土弃置场。

(3)10KV电缆敷设施工方案

1）电缆敷设前进行绝缘摇测或耐压试验

1.11kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。3~10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用

2.5kV摇表测量绝缘电阻是否合格。

1.2纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是:将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。

1.3电缆测试完毕，油浸纸绝缘电缆应立即用焊料(铅锡合金)将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。

1.4放电缆机具的安装:采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。

2）电缆的搬运及支架架设

2.1电缆短距离搬运，-般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。

2.2电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

3）电缆敷设

3.1电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬。电缆敷设时，应注意电缆弯曲半径应符合规范要求。

3.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井

内、过管处、垂直位差处均应留有适当的余度。

3.3电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直

线段应适当加设标桩。标桩露出地面以15cm为宜。

4）挂标志牌:

4.1标志牌规格应-一致，并有防腐性能，挂装应牢固。

4.2标志牌.上应注明电缆编号、规格、型号及电压等级。

4.3直埋电缆进出建筑物、电缆井及两端应挂标志牌。

4.4沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。

5）电缆终端和接头的制作
