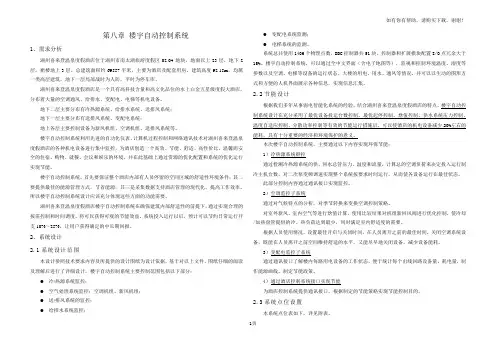

喜来登五星酒店楼宇自动控制系统v
第八章楼宇自动控制系统1、需求分析湖州喜来登温泉度假酒店位于湖州市南太湖旅游度假区02-04地块，地面以上23层，地下2层，裙楼地上3层。
总建筑面积约69557平米，主要为酒店及配套用房。
建筑高度92.15m，均属一类高层建筑，地下一层局部战时为人防，平时为停车库。
湖州喜来登温泉度假酒店是一个具有高科技含量和高文化品位的水上白金五星级度假大酒店，分布着大量的空调通风、给排水、变配电、电梯等机电设备。
地下二层主要分布有冷热源系统、给排水系统、送排风系统；地下一层主要分布有送排风系统、变配电系统；地上各层主要控制设备为新风机组、空调机组、送排风系统等。
楼宇自动控制系统利用先进的自动化仪表、计算机过程控制和网络通讯技术对湖州喜来登温泉度假酒店的各种机电设备进行集中监控，为酒店创造一个高效、节能、舒适、高性价比、温馨而安全的住宿、购物、就餐、会议和娱乐的环境，并在此基础上通过资源的优化配置和系统的优化运行实现节能。
楼宇自动控制系统，首先要保证整个酒店内部有人员停留的空间区域的舒适性环境条件；其二要提供最佳的能源管理方式，节省能源；其三是采集数据支持酒店管理的现代化，提高工作效率。
所以楼宇自动控制系统设计应该充分体现这些方面的功能需要。
湖州喜来登温泉度假酒店楼宇自动控制系统在确保建筑内部舒适性的前提下，通过实现合理的按需控制和时间调度，将可以获得可观的节能效益。
系统投入运行以后，预计可以节约日常运行开支10%～25%，让用户获得确定的中长期回报。
2、系统设计2.1系统设计范围本设计参照技术要求内容及所提供的设计图纸为设计依据，基于对以上文件、图纸仔细的阅读及理解后进行了详细设计。
楼宇自动控制系统主要控制范围包括以下部分：●冷/热源系统监控：●空气处理系统监控：空调机组、新风机组；●送/排风系统的监控；●给排水系统监控；●变配电系统监测；●电梯系统的监测。
系统总共使用1406个物理点数，DDC控制器共51块，控制器和扩展模块配置I/O点冗余大于15%。
Acrel-2000用户变电站综合自动化系统
Acrel-2000用户变电站综合自动化系统安科瑞Acrel-2000智能配电系统，是针对大中型电力用户，如大型公共建筑（建筑群）、大工业用户、厂矿等供电电压为10kV以上的用户，结合变电站综合自动化技术规范和电力用户对用电监控的要求，提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件及计算机监控系统实现的产品解决方案。
1、适用范围安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV 及以下电压等级的用户端供配电监控和运行管理，通过对用户配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，来实现可靠、安全、先进、高效的供配电系统。
2、系统构成安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。
安科瑞Acrel-2000智能配电系统产品构成3、系统特点1）强化了10kV、35kV电气回路的监控和自动化大中型电力用户的电源进线一般都是10kV或35kV，拥有多台变压器和开闭所，以及数量庞大的低压进出线路。
不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析，用户还关心用电的可靠性，本系统加入变电站综合自动化的设计思想，形成完整的用户端智能配电方案。
2）解决方案细分化在Acrel-2000的基础上，根据用户所属行业及用电特点，对产品解决方案、系统配置、系统功能进行细分，针对性强。
3)专业、开放的后台软件安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统，既满足有人值班变电站的要求，也可满足无人值班变电站的要求。
4、系统功能Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作，集测量、监视、控制功能于一体，实现对整个供配电系统的全面测量与保护，具体功能如下：1）画面显示操作人员最常用的人机界面，用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除，告警的抑制与恢复、对状态进行分/合封锁与封锁解除，告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。

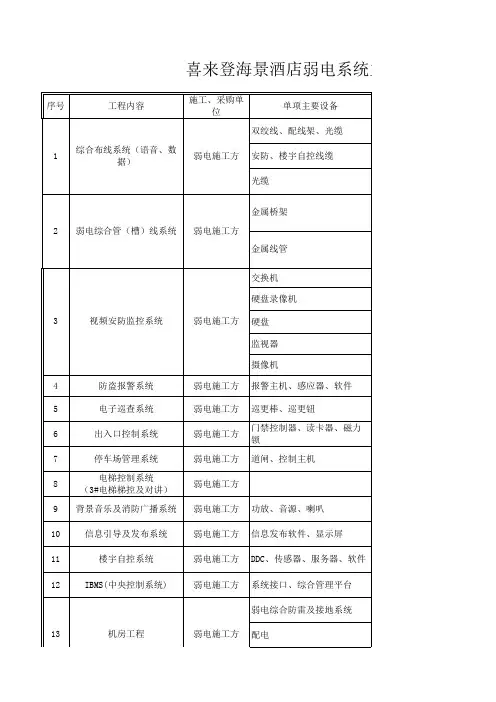

喜来登海景酒店智能化系统推荐品牌
13
说明
电系统主要设备及品牌
品牌（3家） 西蒙、泰勒、施耐德 爱谱华顿、天诚、一舟 长飞、烽火、泰勒 泰勒、卡博菲 进口品牌 备注
H3C、华为、思科 海康威视、大华 希捷、西数、三星（监控级硬盘） 创维、微创、特雅丽 海康威视、大华、英飞拓 博世、霍尼韦尔、豪恩 兰德华、蓝卡、汇生通 披克、捷顺、汇生通 披克、捷顺、汇生通
迪士普、ITC、西派
江森、霍尼韦尔、西门子 江森、霍尼韦尔、西门子 雷讯、雷科星 ABB、艾默生、泰勒电气
山特、梅兰日兰、艾默生
喜来登海景酒店弱电系统主要设备及品牌
序号 工程内容 施工、采购单位 单项主要设备 双绞线、配线架、光缆 1 综合布线系统（语音、数 据） 弱电施工方 安防、楼宇自控线缆 光缆 金属桥架 2 弱电综合管（槽）线系统 弱电施工方 金属线管 交换机 硬盘录像机 3 视频安防监控系统 弱电施工方 硬盘 监视器 摄像机 4 5 6 7 8 9 10 11 12 防盗报警系统 电子巡查系统 出入口控制系统 停车场管理系统 电梯控制系统 （3#电梯梯控及对讲） 背景音乐及消防广播系统 信息引导及发布系统 楼宇自控系统 IBMS(中央控制系统) 弱电施工方 弱电施工方 弱电施工方 弱电施工方 弱电施工方 弱电施工方 弱电施工方 弱电施工方 弱电施工方 功放、音源、喇叭 信息发布软件、显示屏 DDC、传感器、服务器、软件 系统接口、综合管理平台 弱电综合防雷及接地系统 13 机房工程 弱电施工方 配电 报警主机、感应器、软件 巡更棒、巡更钮 门禁控制器、读卡器、磁力 锁 道闸、控制主机
智能电力监控系统Acrel-2000
智能电力监控系统智能电力监控系统软件借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。
该电力监控系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。
目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。
下面以上海安科瑞电气Acrel-2000智能电力监控系统为例，介绍智能电力监控系统的功能及应用。
系统结构Acrel-2000电力监控系统是基于10kV及以下变配电系统的监测与管理，该系统由管理层（站控层）、通信层（中间层）、间隔层（现场监控层）三部分组成，见下图。
功能友好的人机交互界面（HMI）标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。
主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。
主要电参量直接显示于人机交互界面并实时刷新。
用户管理Acrel-2000智能电力监控系统软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。
如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。
数据采集处理Acrel-2000智能电力监控系统可实时和定时采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要的信息量进行数据库存储。
Acrel电气火灾监控系统在温州南车轨道车辆有限公司灵昆车辆维修基地一期工程电气火灾监控系统项目中的应用
Acrel-6000/B电气火灾监控系统在温州南车轨道车辆有限公司灵昆车辆维修基地一期工程电气火灾监控系统项目中的应用安科瑞王志彬摘要：大型公共建筑，商业建筑人员密集、社会关注度高，其电气火灾预防十分重要。
鉴于商业办公楼、大型商场、生活小区、基础设施、商场酒店等人员密集区域的特性，国家和各地区已经制定了相关电气火灾防范的强制规定。
而在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/B电气火灾监控系统在温州南车轨道车辆有限公司灵昆车辆维修基地一期工程电气火灾监控系统项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：温州南车；电气火灾；安科瑞0概述近十年的火灾事故中，电气火灾居首位，且年均发生次数占火灾年均总发生次数的27%，占重特大火灾总发生次数的80%，且损失占火灾总损失的53%，而发达国家每年电气火灾发生次数占总火灾发生次数的8%~13%。
事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。
商业酒店人员来往密集、流动性大、公共关注度高，其配电系统电气火灾的预防显得更加重要。
商业建筑电气火灾预防主要有以下几个方面：1）电气火灾一般初起于电气柜、电缆桥架等内部，当火蔓延至设备及电缆表面时，已形成较大火势，此时火势往往不容易被控制，故而预防便十分重要。
2）商业建筑人员密集度高，人员流动性大，易燃物品多，若是发生火灾容易造成人员伤亡。
3）商业广场等商业建筑社会关注度高，若发生火灾事故容易造成不好的社会影响。
安科瑞电气股份有限公司自主研发的研发的安科瑞Acrel-6000/B电气火灾监控系统能够实时监测各个重要回路的漏电流等参量来实现电气火灾的预防。
本系统后台在显示各个探测点位数据的同时，还提供越限声光报警、人性化的界面等功能。
本系统实现了配电系统的24小时无人实时监控，减少了人力成本，提高了电气火灾隐患的排除效率。
某大型炼油厂配电设计及acrel-2000智能配电综合自动化系统应用
Acrel-2000智能配电综合自动化系统应用及某大型炼油厂配电设计及周洁江苏安科瑞电器制造有限公司江苏江阴1项目概述本项目为某炼油厂配电改造项目，110KV/6KV甲变电站原主变压器为两台两圈有载调压变压器，110KVGIS为内桥接线5个间隔、6KV馈出76个回路。
由于厂内新建CFB锅炉配套了2台30MW发电机组，并采用35KV并网，因此对变电站进行改造并增加35KV电压等级，除了一次设备和变电站主接线发生变化外，配电自动化系统也进行升级，采用Acrel-2000智能配电综合自动化系统。
2配电一次方案设计由于CFB锅炉项目新上发电机组使现有设备满足不了并网要求，本项目改造内容包括：1、更换2台主变压器，电压等级为110KV/35KV/6KV，容量比为1/1/1；2、增加110KV GIS主变进线间隔，主接线由内桥接线方式改为单母线分段方式；3、增加35KV配电装置，用于接引CFB工程新上发电机并网的需要；4、因系统短路容量增加，原有6KV开关柜遮断容量已不满足要求，更换了38面，其它通过前侧增加电抗器限制短路电流。
根据改造内容，设计如图1所示的配电方案。
为了满足变电站综合自动化系统的无人值守方案设计，需对变电站内的各个设备进行保护、控制、测量、监视。
因此在二次方案设计时，给每个间隔开关柜内配置了安科瑞电气股份有限公司的具有保护测控功能的AM5、AM6系列保护装置，具体设备如表1：表1二次方案保护设备间隔类型产品名称产品型号保护功能1#主变、2#主变变压器差动保护测控装置AM6-D3变压器差动保护、谐波制动保护、差动速断保护变压器后备保护测控装置AM6-T间隙零流保护、零序电流保护、零序电压保护、复压闭锁过流保护变压器非电量保护装置AM6-FD主变非电量保护3#主变、4#主变变压器差动保护测控装置AM6-D3变压器差动保护、谐波制动保护、差动速断保护变压器后备保护测控装置AM6-T间隙零流保护、零序电流保护、零序电压保护、复压闭锁过流保护变压器非电量保护装置AM6-FD主变非电量保护变压器出线柜厂用变保护装置AM5-T 三段式带复压闭锁过流保护、变压器非电量保护PT柜PT监测装置AM5-U PT断线监测、低电压告警、过电压告警母联柜备自投保护装置AM5-B备自投装置及母联保护图1配电一次方案图3智能配电综合自动化系统变电站采用综合自动化系统，依据无人值守方案设计，对变电站的各个设备进行保护、监控。
【免费下载】Acrel 电力监控系统
系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该系统可以为企业提供
“监控一体化”的整体解决方案，主要包括实时历史数据库 AcrSpace、工业自动化组态软
件 AcrControl、电力自动化软件 AcrPower、“软”控制策略软件 AcrStrategy、通信网关服
务器 ANet、OPC 产品、Web 门户工具等，可以广泛地应用于企业信息化、DCS 系统、
图 2.5.6 报警和事件管理
系统基于实时数据库完 据管理，所有实时采样数据、 记录等均可保存到历史数据 控画面中能够自定义需要查 查询的时间段或选择查询最 记录数，显示并绘制成曲线 如图 2.5.7 图 2.5.7 历史报警记录
图 2.5.8 报表管理
○8 报表管理 可基于系统已有模板，或自定义新的模板生成报表。可
以手动或根据预设时间表定时生成，或通过导出功能生成 EXCEL 格式报表。报表能自动通过 email 进行发送或自动打 印。界面如图 2.5.8
○9 用户权限管理
为了系统安全稳定运行，用户权限管理能够防止未经授权的操作。可以定义不同级别
用户的登陆名、密码及操作权限，为系统运行维护管理提供可靠的安全保障。
○5 用电趋势曲线分析 系统提供了实时曲线和历史趋势两种曲线分析界面，
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
Acrel-2000 V8.0光伏电站电力监控系统
DL478-2010
《静态继电保护及安全自动装置通用技术条件》
GB/T13730-2002 《地区电网采集与监控系统通用技术条件》
GB/T15145-2008 《微机线路保护装置通用技术条件》
GB/T 13729-2002 《远动终端通用技术条件》
GB/T 14429-2005 《远动设备及系统总则》
ACR 系列电力质量分析仪，分别应用于汇流箱、直流柜及交流柜中，并通过 Acrel-2000 V8.0
光伏电站电力监控系统实现后台集中监控。
2 参照标准
GB50062-2008 《电力装置的继电保护和自动装置设计规范》
DL/T 5137-2001 《电测量仪表装置设计技术规程》
DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》
JB/T9568-2000 《电力系统保护、继电器及自动装置通用技术条件》
GBl4285-2006 《继电保护和安全自动装置技术规程》
GB7261-2008 《继电器及继电保护装置基本试验方法》
DL5003-2005 《电力系统调度自动化设计技术规程》
DL/T476-92
《电力系统实施数据通信应用层协议》
光伏电站电力监控系统产品选型
应用场合 汇流箱 汇流采集 直流屏
配电柜
型号
外形尺5×220
开孔尺寸 (mm)
主要功能
镙钉固定
4-16 路 DC0-20A 光伏汇流检测、开路报警， 开关量输入、继电器输出、DC24V 输出、LED 显示、2KV 防雷光电隔离、 RS485/Modbus-RTU 协议，防护等级 IP65。
≤0.2% ≤0.01Hz ≤3s ≤2s ≤3s ≤2s 100% ≥98% ≥99% ≥99.8% ≥20000h
Acrel 2000电力监控系统的详细说明书
3) 光纤环网 和光纤星型以太网一样,光纤环网也适用于大面积的分散的配电网 络，尤其适用于高速公路、地铁、隧道监控这样的直线型分布的 智能配电系统。
5、Acrel-2000智能配电系统技术指标 1 系统容量： 模拟量：≥8000点 状态量：≥10000点 遥控：≥500点 计算量：≥2000点 2 系统实时性 测控装置模拟量越死区传送时间（至站控层） ：≤2秒 测控装置状态量变位传送时间（至站控层） ：≤1秒 测控装置模拟量信息响应时间（从 I/O 输入端至站控层） ： ≤3秒
运行管理 包括系统安全管理、操作管理、用户权限管理、设备管理等 等。系统支持多级密码，登陆、退出、操作均需要相应的权限， 针对工程师和操作人员提供不同的权限密码，并对所有系统操作 带时标记录。
保护定值管理 软件具有保护定值上传和下载功能，可远程显示保护功能的 投退状态和定值设置，并可以通过计算机远程修改控制字和定值， 需要密码授权并记录。
统计、报表和打印功能 提供灵活的报表生成工具，根据运行要求自动生成各种报表： 时报表、日报表、周报表、月报表、季报表、年报表，包括电流、 电压、功率、频率、电度以及各种和、差等代数计算的结果值。 对各类报表均可召唤打印。
事故追忆 系统具备事故追忆功能，当事故发生后，可以重放事故前1分 钟，事故后5分钟系统重要参数，准确、直观的进行事故分析，查 找供电系统的隐患，快速定位故障，及时恢复供电。
实时数据采集与处理 利用就地安装的微机保护装置和多功能电力仪表，采集各回 路的电气参数和状态量。采集到系统的数据实时显示在主界面图 形或者遥测界面，还可以按照要求进行统计分析，并由此产生各 种报警、各种合格率的统计计算等。
事件报警 将遥测越限、正常遥信变位、事故变位、SOE、保护信息、 遥控记录、操作记录等信息集中统一管理，激发事件记录分类别 进行记录。重要报警信息，如事故报警、保护动作等随时弹出文 字显示、即时打印，并语音通知。
Acrel-2000电力监控软件在上海核工院智能配电系统中的应用
Acrel-2000电力监控软件在上海核工院智能配电系统中的应用安科瑞徐孝峰.江苏安科瑞电器制造有限公司江苏江阴2144050引言当前，国内很多建筑配电仍普遍采用干式变电器配以低压电缆分接箱实现分散供电，给整个系统的运行管理带来了很多的不便。
计算机技术和网络通信技术的日趋成熟，配电系统测量、控制等功能智能化、网络化是发展的必然趋势，配电系统运行中的各种问题可以通过微机全面解决。
智能化配电系统由开关配以具有通信功能的智能化元件，经数字通信与计算机系统网络连接，实现对分散分布的低压电缆分接箱内开关设备运行进行自动化管理。
系统可实现数据的实时采集、数字通信、远程操作与程序控制及设备维护信息管理等功能。
1项目概况上海核工程研究设计院是隶属于中国核工业集团公司的重点研究设计单位,该院新建大楼系统分为配电室和楼层部分，配电室高压部分采用ACR330ELH采集谐波数据，WHD72采集温湿度数据；低压进线侧采用ACR320ELH采集谐波、功率因数等数据，ACR220EK网络电力仪表采集测量电流，开关状态由辅助触点接入ACR220EK仪表的DI（开关量输入）接口。
楼层部分由ACR220E采集电能数据。
所有电参量数据由仪表的通讯接口经RS-485总线传给上位机，实现遥测、遥控和遥信功能。
2系统拓扑结构上海核工院电力监控系统的拓扑结构如图1。
系统多采用分布式结构，按功能或区域进行划分，模块化设计。
整个系统一般分为三层，即现场层、中间层、主控层。
图1系统拓扑结构图现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。
其主要设备是：ACR330ELH、ACR320ELH谐波表，WHD72D温湿度仪表、ACR220EK 网络电力仪表，装设在现场的电缆分接箱内。
上述设备均相互独立完成各自的功能，不依赖主控计算机运行，所有仪表都具备RS-485通信接口，通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元。
AI2000--智能配电监控终端
AI2000--智能配电监控终端AI2000=YN900 YN900=AI2000使用手册（2015.05.V2.0版）永诺电气有限公司YONGNUO ELECTRLC CO.,LTD目录前言 (1)一、概述 (2)二、基本功能及特点 (2)三、智能配电监控终端功能概述 (3)四、安装尺寸 (4)五、智能配电监控终端优点 (5)六、智能配电监控终端专业采集模块 (5)6.1概述 (5)6.2技术参数 (5)6.2.1辅助电源 (6)6.2.2输入信号 (6)6.3数字通讯 (6)6.4外形尺寸 (13)6.5接线方式 (13)永诺电气智能配电监控终端--用户手册一、概述永诺电气智能配电监控终端作为新一代智能装置，正在被各个领域越来越多的用户所采用，该人机界面是用户和系统之间进行信息交换的主要媒介，能更好地反映出设备和流程的状态，并通过视觉和触摸的效果，带给客户更直观的感受二、基本功能及特点永诺电力监控系统是利用计算机、计量保护设置和总线技术，对中低压配电系统的实时数据、开关状态及远程控制进行了集中管理。
该电力监控系统可以为企业提供“监控一体化”的整体解决方案本系统有曾经从事过多年电力软件设计的资深开发人员自主研发，以WINDOW2000/NT/XP为操作平台，以大型关系数据库OracleSQL Serve2000等为数据库平台，数据安全、准确，系统有自动备份功能，数据无需整理；丰富的组态软件包通过配合网络、实时库能够准确、实时的描述现场情况。
■功能订制系统可以根据客户要求设计不同的运行界面和功能；■成本低使用嵌入式计算机，大大降低设备成本；■稳定性高可在各种恶劣环境下稳定长时间运行；■软件简单易学组态操作既操作直观，又灵活多变。
三、智能配电监控终端概述开机界面 主页面在主页菜单中，选择相应的功能，可进入该功能查询页面。
＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋ 主线路 实时参数＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋＋能够形象的展现现场的布线情况，实时的显示电参数，实现遥控功能。
acrel2000电力监控系统
电力监控系统的应用和功能电力监控系统是电力系统中非常重要的一部分,它通过对电网中的电压、电流、频率等参数进行监测和控制,实现对电网运行状态的实时监测,确保电网安全稳定运行。
本文将详细介绍电力监控系统的组成、工作原理和主要功能。
一、电力监控系统的工作原理电力监控系统的工作原理是:现场的各种传感器和测量装置实时检测电力系统运行参数,并将其转换为标准模拟信号或数字信号,通过通信网络传送到系统监控主机,监控主机在人机界面将接收到的各种数据和信息进行分类、处理、显示和存储,同时具有报警、诊断、控制、优化运行等功能,让操作人员掌握电网的运行状态。
整个系统实现现场设备的数据采集、传输、处理、分析和存储的全过程监控,达到安全、经济、可靠运行的目的。
其工作流程如下:(1)参数检测现场传感器检测电压、电流、功率等参数,并转化为标准信号。
(2)数据采集采集终端采集现场信号,进行数字化处理。
(3)数据传输通过工业以太网、光纤通信等方式,传输至监控。
(4)数据处理监控主机对数据进行处理、分析、存储。
(5)监控操作监控人员利用监控界面展示数据,进行监控操作。
(6)控制命令对远方设备实施遥控或保护操作。
二、电力监控系统的主要功能电力监控系统主要具有以下功能:1. 实时监测监控系统实时监测电网中的电压、电流、功率参数,掌握电网的运行状态。
2. 数据采集与存储系统定时采集电量、压力、流量等数据,并存储在数据库中,为电网运行分析提供基础数据。
3. 报警监测对监测数据设置报警阈值,当数据超过阈值时发出报警,提醒操作员采取相应控制措施。
4. 远程控制系统可以对远方的开关、变压器等设备进行远程监视和控制。
5. 故障诊断系统能够对电网中发生的故障进行及时定位和识别,快速诊断故障原因,判断故障部位,并给出处理建议,帮助操作人员快速更改故障,尽快恢复电力系统的正常运行。
6. 负荷预测根据历史负荷数据,采用某种预测模型,预测未来一段时间的负荷情况,为电网调度提供依据。
Acrel-2000电力监控软件在江森集体高容量全密封免维护铅酸蓄电池厂变配电中的应用
Acrel-2000电力监控软件在江森集体高容量全密封免维护铅酸蓄电池厂变配电中的应用韩来发（上海安科瑞电气股份有限公司，上海嘉定201801）摘要：随着电力工业的快速发展、计算机网络技术的成熟、智能高压综保的应用，电力系统监控已进入智能化、网络化、数字化的时代。
本文介绍Acrel-2000电力监控软件在高容量全密封免维护铅酸蓄电池电力监控系统的应用。
系统实现了分散式采集和集中控制管理的智能化、数字化、网络化电力监测。
关键词：工厂变配电；高压综保；电力监测软件0 引言配电自动化，是一项集计算机技术、数据传输技术、控制技术、现代化设备及管理于一体的综合信息管理系统。
其目的是提高供电可靠性，改善电能质量，向用户提供优质服务，降低运行费用，减轻运行人员的劳动强度。
随着电力网络的不断发展，用电负荷的持续增长，各种新型负载不断涌现，用户更加关注电能质量问题，同时也对电能质量提出了更加严格的要求。
用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效低耗的运行。
本文以高容量全密封免维护铅酸蓄电池厂电力监控系统为例，简单介绍变电站的配电自动化监测系统。
1项目简介高容量全密封免维护铅酸蓄电池厂是江森集团投资新建的，该厂坐落在江西安吉和平镇306国道傍，整个厂用电高压部分分为20kV和10kV。
20kV高压线路分两路送至电厂，分别为和江甲线和和森乙线。
整个高压变配电系统中用的是2台美国SEL（20kV）和39台美国GE(10kV) 的智能综合保护，综合保护带有RS485通讯端口,可供上位计算机通讯来实现实时监测和智能管理。
为了满足工厂智能化变配电监测的要求，浙江江森采用了上海安科瑞的电力监控软件Acrel-2000，该软件用来实现对电池厂智能用电设备的自动采集、远传和存储、预处理及分析的电力监测平台。
2系统结构Acrel-2000电力监控软件是对现场智能综保进行电参量采集与电能数据存储的软件，系统为智能化网络电力监测系统，系统综合应用计算机网络、通讯、数据库、数值处理等多种现代信息技术，是电力系统的基础和重要组成部分。
喜来登五星酒店卫星电视及有线电视系统
第十四章卫星电视及有线电视系统一、需求分析随着社会进步，经济进展，科技突飞猛进，人们已进入信息时期，而有线电视是一个综合性、多功能的信息效劳系统工程。
所具有的功能有：双向通信、传递可视、进行视频点播、进行电视购物、股票交易，传递各类信息。
以后的有线电视系统将朝着大型化、多功能的方向进展，成为社会信息的重要传播媒介和手腕。
湖州喜来登温泉度假酒店是国内第一家水上白金五星级酒店，集宾馆、娱乐、餐饮、办公为一体的现代化大楼，电视传输系统的设计和建设必需适应信息时期进展要求，以知足客户对电视的需求。
因此，高质量的电视传输系统是酒店现代化通信系统的重要组成部份。
本次设计在湖州喜来登温泉度假酒店的客房、餐厅、会议厅、娱乐场所等需要收看节目的场所设置电视点，共设置500个有线电视终端。
系统接收鑫诺1号，总共20套节目，以便酒店内客人和工作治理人员都能依照不同的需要收看节目，能在第一时刻内通过本系统接收到外部的各类信息，保证整个酒店在信息效劳方面的便利和舒适性。
同时酒店内部的一些消息发布或是内部一些宣传、组织、效劳和娱乐性节目都能够以自办节目的形式通过有线网络传播抵达整个酒店。
二、系统设计系统整体说明有线电视接收由以下部份组成，包括：接收信号源、前端设备、干线传输系统、用户分派网络。
前端设备是整套有线电视接收的心脏，由各类不同信号源接收的电视信号须经再处置为高品质、无干扰杂讯的电视节目，进入混合器混合以后再馈入传输电缆。
为了增加传输距离，一样应在知足载噪比指标的前提下，尽可能提高前端的输出电平，并使输出端各频道电视信号的电平之间符合必然的要求。
干线传输系统把来自前端的电视信号传送到分派网络，这种传输线路分为传输干线和支线。
考虑到目前的情形和以后的久远进展，广播中心的电视系统依照860MHz带宽有线电视传输系统要求设计，其中回传通道为5-65MHz ，65-87MHZ过渡带、 87－108MHZ为广播调频利用，108－860MHz 模拟电视、数字电视、卫星节目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACREL-2000型配电监控系统在温州喜来登大酒店的应用
郭毅1
1.上海安科瑞电气有限公司，上海
201801
摘
要：介绍安科瑞的智能仪表和
ACREL-2000型电力监控系统在智能楼宇工程中的应用，现
场层采用ACR 系列及PZ 系列仪表采集配电系统各回路电参量，采用
ARTU-K32系列多回路遥
信装置采集开关信号；现场仪表经通讯组网后远传至后台电力监控系统，通过 Acrel-2000型电
力监控系统实现远程遥测、遥信自动化监测，从而实现变配电系统的自动化管理。
关键词：温州喜来登大酒店
智能仪表 开关量采集 Acrel-2000配电监控系统 0 概述
温州喜来登大酒店原名温州锦绣假日大酒店， 由温州锦绣酒店投资公司和喜达屋集团共同建
造，直接投资金额逾 3亿元人民币。
温州喜来登大酒店坐落在温州市车站大道与锦绣路交汇处， 地处温州市区中心
地段，是温州的第二座高五星级大酒店，占地面积 7600平方米，总建筑面积
约46000平方米，主要由2层地下室，25层的主楼以及 5层的裙房构成。
温州喜来登大酒店配 电监控系统的设计由上海安科瑞电气股份有限公司承接， 作为其楼宇自动控制系统的一环，
配电
监控系统的监控范围覆盖配电室内所有高低压开关柜上安装的电力仪表，
4台变压器温湿度控制
仪以及应急发电机。
温州喜来登大酒店有一大一小两个配电室，都位于裙房
3层，应急发电机位于裙房地下 2
层。
配电监控系统监控范围内的 6台ABB REX521微机保护装置，7台ACREL ACR320EK 网
络电力仪表、128台ACREL PZ96-E4可编程智能仪表及 4台LD-B10变压器温湿度控制仪集中 分布于两个配电室内。
英国深海 5220应急发电机位于裙房地下二层的发电机室，其运行数据由
L
」
-Hu 1-1 u- t ————
^BHH —
工
匸 r
汀「.，■"
一..—m r h .TUJnn. — J
■
555控制模块采集并上传至上位监控主机。
1系统组成
ACREL-2000型配电监控系统采用分层分布式结构。
多功能网络电力仪表、微机保护装置、变压器温湿度控制仪以及 555。
这些
装置分别对应相应的一次设备或安装在电气柜内，或安装 RS485通讯接口，通过
现场屏蔽双绞线进行组网通讯，实现数据现场
通讯服务器，其主要功能为把分散在现场采集装置集中采集， 完成数据
RS485转换为RS232 ）远传至站控层监控主机，完成现场层和站控层之 站控管理层：设有高性能工业计算机、显示器、 UPS 电源、打印机等设备。
监
控系统安装
在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。
RS485接口和 MODBUS-RTU 通讯协议，通讯接口是半双工 通信，即通信
的双方都可以接收、 发送数据但
是在同一时刻只能发送或接收数据，
数据最高传输
速率为10Mbps 。
RS-485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总 线上允许连接多
达 32个设备，最大传输距离为 1.2km 。
2 系统功能 2.1数据采集与处理
数据采集是配电监控的基础， 数据采集主要由现场测控层仪表采集完成， 实现远程数据的本
地实时显示。
需要完成采集的信号包括：三相电压
U 、三相电流I 、频率Hz 、功率P 、功率因数
COS^、电度Ep 、远程设备运行状态等数据。
数据处理主要是把按要求采集到的电参量实时准确的显示给用户， 和智能化要
V0卄、.p 「
现场设备层主要的设备为： 应急柴油发电机的控制模块 在其设备柜体上。
均采用 采集。
通讯控制层主要为： 传输协议的转换后（将 间的数据交互。
以上网络仪表均在现场均采用 达到配电监控的自动化化
IE
Wdb !、
■：j
」i
ii/i ,
c
11 •卩•灿豐iK
M !窗E 卑：
■- :. »
呵.
J r-Jiirr[7r l\
円 I
1
求。
2.2数据库建立与查询
主要完成遥测量和遥信量定时采集， 并且建立数据库，每隔一定时间将所采集到的实时数据
存入数据库中，供客户自行根据时间查询。
2.3历史数据及实时数据输岀
当客户查询数据时，可以选择将报表输岀为一个
2.4故障报警及事故追忆
在配电系统发生运行故障时，
电力监控系统会在
0.3秒内发岀声光报警提示用户及时响应故
障回路，同时自动记录事件发生的时间地点，以供用户查询，追忆故障原因。
2.5运行负荷曲线
定时采集进线及重要回路电流负荷参量， 实时和历史运行负荷状况。
2.6网络访问
配电监控系统可通过
IE 浏览器进行远程访问，方便酒店管理公司在中央监控室以外的地方
查看和处理配电系统运行数据。
2.7用户权限管理
针对不同级别的用户，设置不同的权限组，防止因人为误操作给酒店运营管理带来的损失， 实现配电系统的安全，可靠运行。
2.8运行界面
上图所示为10KV 配电回路运行情况;
excel 文档或者直接打印以供存档。
自动生成运行负荷趋势曲线， 方便用户了解设备的
精品文档就在这里
各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有
温州m来登大酒店配电监控系统
勺BJ d
Ilin uh
-1
c-
範勺■■AL
叮」IW
ri
'
III! ill V
上图所示为变压器实时温度;
、J i 7- - *0
a
fS来登大酒店配电监疼系缓■■,昶型t
b3Uiff
■ i
■ _ _叮
1 p:洁N3
跳阴t
3|*
,ilS
冰X： LJ.孔:兮
心J
塑J」
蹴上」
必艮J•A
y愉E辱諮.-】《寸
1
r-
frZk
1
■ y<riLoM_■「》f rr* f M 'T™ * ■■.从™■:- ■*_ 1 J 7ta W 1 J 1 A 'Hi
1 M.u
辑題彌jee
嗣门」厲爱X嚴ire
tj?¥Si(i.e -m-z一1J
=曲V用 ----------
sm
g 4轟期
心」潇譚;F聶-S?E=i
|］江G
詡啦二尺'戛-；耳V ;
' i-i
——
I
i =IK
ihM
ElX
上图所示为实时报警信息;
斋来登大酒店配电监控系统
■；■二■jK■- j r、）•
Tii进线屯流趟势
」r"Vr
：宀'J L j -「
系统负荷曲线。
3 项目分析
本系统监控主机被安置在裙房地下一层的监控中心内，与消控、保安系统并置，除了本地监
控外，有权限的用户也可以通过酒店管理公司的局域网远程访问。
用户的主要需求为监视配电系统即时运行状态，要求低延时采集三相电压
疇州克来登大酒店配电■溼
lUi阡尹
面5 rj- 号出只」..
爲卜事.耨*
iaSI»«
4WE«
A«44
H I"-V
U、三相电流I、自动生成的电参量报表;
■,进世;！1»
频率Hz、有功功率P、无功功率Q、功率因数coy、有功电度Epi、远程设备运行状态等数据。
同时也较关注主楼5层宴会厅和客房供电等回路的用电量情况。
为保证数据采集的实时性，每根
RS485总线上挂接的仪表数量以不超过20台为基本原则。
10KV回路的开关状态量（分合闸、接地刀等）从ABB综保上直接采集。
0.4KV回路的分合闸信号和故障信号检测功能为追加功能，采用屏蔽四芯线从电气成套厂商预留的无源干接点接
岀，由ACREL ARTU-K32多回路开关量监控装置采集并通过RS485现场总线上传。
在上述功能完成的基础上，根据用户使用需要，使用针式打印机每隔4个小时自动打印输岀主楼配电干线电能报表，每月月底自动打印客房层用电量报表，进一步简化值班员操作，避免误
操作所带来的酒店管理上的问题。
4 结束语
随着社会的发展及电力的广泛应用，配电系统自动化管理已成为大型公共建筑的必然选择，本文介绍的电力仪表及ACREL2000电力监控系统在温州喜来登大酒店配电的应用，可以实现对
配件系统的实时监控，不仅能显示用电状况，还具有网络通讯功能，可以与BA （楼宇自控）系
统组成电力监控与能耗管理系统。
系统实现对采集数据的分析、处理，并能一键生成各种报表、分析曲线、图形等，便于远程抄表以及分析、研究。
该系统运行可靠，稳定，与境内外各公司（如
ABB公司，英国深海公司等）的电气设备兼容良好。
在很多大型公建中成功应用，取得了很好的经济和社会效益。
参考文献
任致程、周中编著电力电测数字仪表原理与应用指南中国电力岀版社2007.4。
