目录1. 工程概况及设计依据 ...................................................... - 1 -1.1工程概况 ............................................................ - 1 -1.2设计依据 ............................................................ - 1 -2. 燃气分类及性质 .......................................................... - 1 -2.1燃气分类 ............................................................ - 1 -2.2燃气性质 ............................................................ - 2 -3. 燃气流量计算 ............................................................ - 5 -3.1用气设备流量 ........................................................ - 5 -3.2管道流量计算 ........................................................ - 5 -4. 燃气管道敷设及绘制 ...................................................... - 6 -4.1燃气灶的安装要求 .................................................... - 6 -4.2热水器的安装要求 .................................................... - 6 -4.3室内燃气管道布置 .................................................... - 7 -4.4燃气计量表的布置: ................................................. - 10 -4.5燃气图纸绘制图例 ................................................... - 10 -5. 燃气管道水力计算 ....................................................... - 13 -5.1低压燃气管道计算图表 ............................................... - 13 -5.2局部阻力损失计算 ................................................... - 15 -5.3附加压力 ........................................................... - 16 -5.4建筑燃气系统水力计算 ............................................... - 17 -1.工程概况及设计依据1.1工程概况本工程为某一建筑的燃气系统设计,该建筑地上6层,地下1层。

小区燃气设计说明书

小区燃气设计说明书

目录1设计基础资料……………………………………………( 1 )1.1 燃气供应对象…………………………………………( 1 )1.2 燃气供应的设计参数……………………………………( 1 )1.3 用户灶具配备…………………………………………( 1 )1.4 康盛花园三期工程平面图………………………………( 2 )2 设计计算…………………………………………………( 2 )2.1 庭院管道………………………………………………( 2 )2.2 室内管道 (15)3 天然气替换的可行性分析 (25)3.1 华白指数 (25)3.2 庭院管道的天然气替换核算 (26)3.3 室内管道的天然气替换核算 (26)结束词 (27)致谢词 (28)参考文献 (29)附图1 庭院管道水力计算图 (30)附图2 庭院管道纵断面图A (31)附图3 庭院管道纵断面图B (32)附图4 24幢立管7的水力计算系统图 (33)附表1 庭院管道水力计算表(人工煤气) (34)附表2 庭院管道水力计算表(天然气) (41)附表3 各幢楼的室内燃气立管水力计算表(人工煤气) (48)附表4 各幢楼的室内燃气立管水力计算表(天然气) (80)1 设计基础资料1.1 燃气供应对象某小区八幢居民楼,其楼层数及住户分布如表1:表 11.2 燃气供应的设计参数表2:表 21.3 用户灶具配备:1.3.1 24幢、25幢、26幢、27幢的用户同时安装双眼灶和燃气快速热水器;28幢、29幢、30幢、31幢的用户仅安装双眼灶。

1.3.2 灶具额定流量选用如下(参考文献[1,3]):双眼灶: 1.25m3/h快速热水器:人工煤气 2.21m3/h天然气 1.76m3/h即8L/min1.3.3 压力(参考文献[1]表7-2)见表3:表3:1.4 康盛花园三期工程平面图,包括以下内容:(1) 建筑物、构筑物的平面图(2) 调压站的平面位置(3) 道路平面位置及路面结构(4) 道路和小区地坪标高(5)各楼的楼层结构平面图及各楼层标高(6)小区内管道布线障碍状况(本设计未提供其它管道情况,故设计时暂不考虑)2 设计计算2.1 庭院管道2.1.1 确定庭院管道的管材金属管材壁厚较其他管材较薄,节省金属用量,但腐蚀性差、成本高,运输安装不便。

室内燃气管设计说明书

室内燃气管设计说明书

室内燃⽓管设计说明书⼀、⼯程概况:1、某市住宅,层⾼3⽶,共7层。

2、本次设计的⽓体为天然⽓,其成分如下:CH 4:95﹪ C 2H 4 :1% C 3H 8 :0.2% CO 2:1.7﹪ C 4H 10:0.8﹪ N 2:1.3﹪ 3、每⼀层居民⽤户内装设⼀台燃⽓双眼灶和⼀台燃⽓热⽔器,双眼灶额定热负荷为6.39kW ,热⽔器额定热负荷为23kW 。

⼆、基本计算: 1.燃⽓选择的基本要求根据我国城市燃⽓设计规范规定,作为城市燃⽓的⼈⼯燃⽓,其低发热值应⼤于14700KJ /NM 3。

由于⽤⽓设备是按确定的燃⽓组分设计的,所以城市的燃⽓组分必须维持稳定。

为保证原有的⽤⽓设备是按确定的⽤⽓设备热负荷的稳定,所以供应的燃⽓华⽩指数波动范围应不超过±5%。

当所输配的燃⽓被另⼀种燃烧特性差别⽐较⼤的燃⽓所取代时除了华⽩指数外,还必须考虑不产⽣离焰、黄焰、回⽕、不完全燃烧等特性。

天然⽓的质量指标应符合下列要求:1. 1)、天然⽓的发热量、总硫和硫化氢含量、⽔露点温度指标应符合现⾏国家标准《天然⽓》GB17820的⼀类⽓或⼆类⽓规定;2)、在天然⽓交接点的压⼒和温度条件下:天然⽓的烃露点应⽐最低环境低5℃;天然⽓不应有固态、液态或胶状物质。

2基本参数计算 2.1M=1/100(y 1M 1+y 2M 2+……+y n M n )式中y 1、y 2、......、y n ——各单⼀⽓体的容积成分(﹪) M 1 、M 2 、……、 M n ——各单⼀⽓体的分⼦量M==16.043*0.95+28.0540*0.01+44.0970*0.002+58.1240*0.008+44.0098*0.017+28.0134*0.013=17.1869 kg/kmol2.2、平均摩尔容积:V m =1/100(y 1V 1+y 2V 2+……+ y n V n ) 式中y 1、y 2、......、y n ——各单⼀⽓体的容积成分(﹪) V 1 、V 2 、……、 V n ——各单⼀⽓体的摩尔体积V==22.3621*0.95+22.2567*0.01+21.9360*0.002+21.9900*0.008+22.2601*0.017+22.4030*0.013=22.3560 nm3/kmol 2.3、混合⽓体的平均密度:p=∑y i p 0ip=0.7174*0.95+1.2605*0.01+2.0102*0.002+2.7030*0.008+1.9771*0.017+1.2504*0.013=0.7189 kg/nm3混合⽓体相对密度:S=p/1.293=0.5567/1.293=0.55672.4、标准状况下,混合⽓体的运动黏度:U=∑g i /∑(g i /Ui ) =∑( y i M i /∑ y i M i )/ ∑(g i /Ui )U=10^-6*1/(0.8866/14.5+0.0163/7.46+0.005/3.81+0.0217/2.53+0.0435/7.09 +0.0212/13.3) =12.353*10^6 m2/s 2.5、平均临界压⼒、平均临界温度 m.c 1c12c2n cn P 0.01y P +y P ++y P ?L =()m.c 1c12c2n cn T 0.01y T +y T ++y T ?L =()式中 Pm.c 、Tm.c :混合⽓体的临界压⼒与临界温度;c1c2cnP P P L 、:各组分的临界压⼒;:各组分的临温度。

燃气设计说明书.

燃气设计说明书.

摘要城市燃气作为城市基础设施的重要组成部分,不仅关系到城市人民的生活质量、自然环境和社会环境,关系到城市经济和社会的可持续发展,是国民经济中具有先导性、全局性的基础产业。

大力开发利用天然气,改善和优化能源结构,促使能源结构从低效高污染型向高效清洁型转变,为我国国民经济中长期可持续发展作出贡献。

深化体制改革,扩大对外开放,面向市场,以经济效益为中心,充分有效地利用国内外两种资源、两个市场、两种资金和两种技术,来推动天然气产业快速发展。

本次设计主要做一个某小区天燃气中压环网设计。

通过对该区的地理位置和城镇规模等调查,人均耗气量、人口数、商业用气量、工业用气量等的统计之后,然后规划该区10至20年城镇用气情况,然后作出一个符合当地情况的一个规划。

规划内容包括城镇概况、燃气性质、燃气需用量及供需平衡、城镇燃气管网设计、某一高层居民建筑管网设计、调压站设计、门站设计。

由于燃气的易燃易爆特性直接关系社会公共安全和居民的人生、财产安全,为确保燃气行业的安全建设和运营,燃气建设必须安全第一。

设计应考虑实际情况,必须严格按照国家规范。

为应山县的燃气建设提供保障。

1目录第一章课程设计任务书 (3)第二章各类用户用气量计算 (5)2.1 燃气用气量和小时计算流量的计算 (5)2.1.1供气原则及供气对象 (5)2.1.2居民生活年用气量 (6)2.1.3公共建筑年用气量 (6)2.1.4燃气小时用气量计算 (7)第三章设计方案及管网布置 (9)3.1燃气管网系统选择和管网布线原则 (9)3.1.1燃气管网系统选择 (9)3.1.2燃气管网布线原则 (9)第四章管网水力计算 (10)4.1 各级管网压力及计算压力降的确定 (10)4.1.1 各级管网压力 (10)4.1.2 各级管网计算压力降的确定 (10)4.1.3 高压和中压燃气管道摩檫阻力损失计算公式 (10)4.2管网计算流量确定 (11)4.2.1计算步骤 (11)4.3管网水力计算 (13)设计总结 (17)参考文献 (18)2第一章课程设计任务书一.设计题目:某城市天燃气中压环网设计二.设计目的燃气输配课程设计是建筑环境与设备工程专业学生在学习完《燃气输配》后的一次综合训练,其目的是让学生掌握城市燃气管网的设计方法,了解设计流程,熟悉设计手册、图集、设计规范、设备样本的使用方法。

燃气输配课程设计说明书

燃气输配课程设计说明书

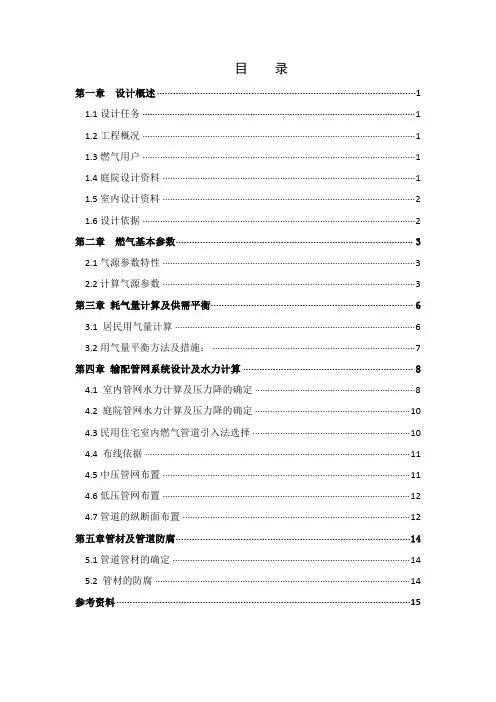

目录第一章设计概述 (1)1.1设计任务 (1)1.2工程概况 (1)1.3燃气用户 (1)1.4庭院设计资料 (1)1.5室内设计资料 (2)1.6设计依据 (2)第二章燃气基本参数 (3)2.1气源参数特性 (3)2.2计算气源参数 (3)第三章耗气量计算及供需平衡 (6)3.1 居民用气量计算 (6)3.2用气量平衡方法及措施: (7)第四章输配管网系统设计及水力计算 (8)4.1 室内管网水力计算及压力降的确定 (8)4.2 庭院管网水力计算及压力降的确定 (10)4.3民用住宅室内燃气管道引入法选择 (10)4.4 布线依据 (11)4.5中压管网布置 (11)4.6低压管网布置 (12)4.7管道的纵断面布置 (12)第五章管材及管道防腐 (14)5.1管道管材的确定 (14)5.2 管材的防腐 (14)参考资料 (15)第一章设计概述1.1设计任务根据小区平面图,完成小区低压燃气管网的布线、水力计算及必要的规划设计说明;根据给定的高层民用建筑室内平面布置图,进行民用建筑室内燃气管道设计,并作方案比较;根据建筑图,完成室内燃气管道的布线、水力计算及必要的设计说明。

1.2工程概况本设计为小区庭院燃气管网设计,该居民区是某城市中的一个新建小区,居民区内道路纵横交叉,路面平坦并都已修成沥青或水泥路面。

给水管和排水管的干管及其它管道均铺设在车行道下,并已投入使用。

气源由城镇中压燃气管网提供。

根据给定的民用建筑室内平面布置图,采用低压燃气管道进户,进行民用建筑室内燃气管道设计。

气源由市政燃气管道供应,供气设计压力为0.4MPa。

1.3燃气用户现在燃气用户主要分为五类,分别为居民用户,商业用户,工业用户,采暖制冷用户,燃气汽车用户。

本小区多是居民居住建筑。

暂不考虑公共建筑与工业企业建筑的燃气供应,但是会给公用建筑留出接口。

1.4庭院设计资料1、居民区总平面图:比例1:1000-5000。

2、高层建筑首层、标准层及立面图,比例1:50-100。

燃气设计说明书(1)

燃气设计说明书(1)

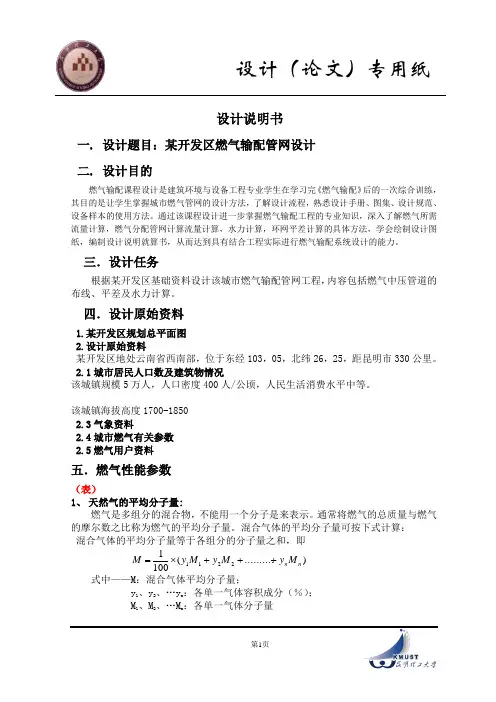

设计说明书一. 设计题目:某开发区燃气输配管网设计 二. 设计目的燃气输配课程设计是建筑环境与设备工程专业学生在学习完《燃气输配》后的一次综合训练,其目的是让学生掌握城市燃气管网的设计方法,了解设计流程,熟悉设计手册、图集、设计规范、设备样本的使用方法。

通过该课程设计进一步掌握燃气输配工程的专业知识,深入了解燃气所需流量计算,燃气分配管网计算流量计算,水力计算,环网平差计算的具体方法,学会绘制设计图纸,编制设计说明就算书,从而达到具有结合工程实际进行燃气输配系统设计的能力。

三.设计任务根据某开发区基础资料设计该城市燃气输配管网工程,内容包括燃气中压管道的布线、平差及水力计算。

四.设计原始资料1.某开发区规划总平面图2.设计原始资料某开发区地处云南省西南部,位于东经103,05,北纬26,25,距昆明市330公里。

2.1城市居民人口数及建筑物情况该城镇规模5万人,人口密度400人/公顷,人民生活消费水平中等。

该城镇海拔高度1700-1850 2.3气象资料2.4城市燃气有关参数 2.5燃气用户资料五.燃气性能参数(表)1、 天然气的平均分子量:燃气是多组分的混合物,不能用一个分子是来表示。

通常将燃气的总质量与燃气的摩尔数之比称为燃气的平均分子量。

混合气体的平均分子量可按下式计算: 混合气体的平均分子量等于各组分的分子量之和,即)..........(10012211n n M y M y M y M +++⨯=式中——M :混合气体平均分子量;y 1、y 2、…y n :各单一气体容积成分(%); M 1、M 2、…M n :各单一气体分子量故 )..........(10012211n n M y M y M y M +++⨯==1001⨯(96⨯16.0430+30.0700⨯0.016+44.0970⨯0.0035+58.1240⨯0.003+28.0104⨯0.0015 +44.0098⨯0.0095+28.0134⨯0.004+2.016⨯0.0025)=16.7883(kmol m 3)2、 天然气的摩尔容积:混合气体的摩尔容积等于各组分的摩尔容积之和,即)..........(10012211mn n m m m v y v y v y V +++⨯=式中——m V :混合气体平均摩尔容积,m 3/kmol ;y 1、y 2、…y n :各单一气体容积成分(%); Vm 1、Vm 2、…Vm n :各单一气体摩尔容积m 3/kmol 故 )..........(10012211mn n m m m v y v y v y V +++⨯==1001⨯(96⨯22.3621+22.1872⨯0.016+21.9362⨯0.0035+21.5036⨯0.003+22.3984⨯0.0015 +22.2601⨯0.0095+22.403⨯0.004+22.427⨯0.0025)= 22.3546(kmol m 3)3.天然气的平均密度:单位体积的燃气所具有的质量称为燃气的平均密度。

燃气设计计算说明书

燃气设计计算说明书

第1章建筑概况及基础资料1.1 工程名称南京市康盛花园三期工程燃气设计1.2 建筑概况本工程位于江苏省南京市。

23号楼为四期工程这里不考虑。

小区三期工程共有8幢住宅楼。

总用户数为361户。

燃气接入管为低压管道。

用户分布如下表:用户分布表1-11.3 设计依据1.《建筑燃气设计手册》袁国汀主编2.《城镇燃气设计规范》GB 50028-20063.《燃气输配》中国建筑工业出版社4.《城镇燃气技术规范》GB 50494-20091.4 设计参数燃气供应设计参数表1-2低压燃气管道允许总压降表1-3100%用户选用双眼灶,灶具额定流量选用如下:双眼灶:Q n=1.4m3/h第2章庭院管道计算2.1 管材选用现有管材主要有钢管、铸铁管和PE管。

钢管承载应力大、可塑性好、便于焊接,与其他管材相比,壁厚较薄、节省金属用量,但耐腐蚀性较差,必须采取可靠的防腐措施;铸铁管抗腐蚀性能很强,但抗拉强度、抗弯曲、抗冲击能力和焊接性能均不如钢管好;PE管具有良好的柔韧性且具有良好的耐腐蚀性,埋地敷设不需要做防腐和阴极保护,弥补了钢管的最大缺点。

除此之外,PE管具有良好的气密性,严密性优于钢管;管内壁平滑,提高介质流速,提高输气能力,较之相同的金属管能输送更多的燃气;成本低,材质轻且卫生无毒。

综合以上的比较,本设计的庭院管道采用PE管以提高输送效率以及节省防腐投入。

聚乙烯燃气管道分为SDR11和SDR17.6两个系列。

SDR为公称外径与壁厚之比。

SDR11系列宜用于输送人工煤气、天然气、气态液化石油气;SDR17.6系列宜用于输送天然气,本工程输送的是人工煤气。

因此选用SDR11系列的聚乙烯燃气管材。

2.2 管道布置2.2.1 地下燃气管道应埋设在冰冻线以下,本设计不存在冰冻线的问题,但同样,有最小覆土深度(路面至管顶)应符合下列要求:埋设在车行道下时,不得小于0.8m;埋设在非车行道(含人行道)下时,不得小于0.6m;埋设在庭院(指绿化地及货载汽车不能进入之地)内时,不得小于0.3m。

燃气设计说明书

燃气设计说明书

燃气设计说明书燃气设计说明书1.引言本燃气设计说明书为设计人员提供了有关燃气系统设计的详细信息和指导。

本文档旨在确保燃气系统设计安全可靠,符合相关法规和标准。

2.设计目标本设计说明书的目标是确保燃气系统满足以下要求:- 安全性:确保燃气系统的操作安全,防止燃气泄漏和爆炸事故。

- 可靠性:确保燃气系统可靠运行,提供稳定的燃气供应。

- 节能性:考虑节能设备和措施,减少燃气能源的消耗。

- 可维护性:设计易于维护和检修的燃气系统,以确保其长期运行。

3.设计依据本燃气设计说明书的设计依据包括但不限于以下标准和法规:- 国家燃气工程设计规范;- 国家燃气工程安全技术规范;- 当地燃气管道规划和设计标准;- 相关法律法规和安全规定。

4.系统概述本章节将对燃气系统的总体结构和功能进行详细描述,包括燃气供应来源、燃气系统组成部分以及系统的流程和关键设备。

5.燃气设备选择与布置在本章节中,将详细介绍各种燃气设备的选择原则和关键参数,以及不同设备的布置要求和安全间距。

6.燃气管道设计本章节将详细说明燃气管道及其附件的设计方法和要求,包括管道材料选择、管道布置和支撑方式、管道直径计算等。

7.燃气安全设施设计在本章节中,将介绍各种燃气安全设施的设计原则和要求,包括燃气泄漏报警系统、燃气泄漏自动切断阀、燃气防爆装置等。

8.燃气系统通风设计本章节将详细阐述燃气系统的通风设计,包括通风设备的选择和布置,通风量的计算和通风口的设置要求等。

9.燃气系统操作与维护在本章节中,将提供关于燃气系统的操作和维护指导,包括操作规程、维护计划和常见故障处理方法等。

10.附件本文档包含以下附件:- 燃气系统布局图纸- 燃气管道施工图纸- 燃气设备技术参数表- 燃气安全设施布置图纸法律名词及注释:- 燃气工程设计规范:指国家相关部门发布的适用于燃气系统设计的标准文件。

- 燃气工程安全技术规范:指国家相关部门发布的适用于燃气系统安全设计的技术规范。

燃气设计说明书

燃气设计说明书
摘 要
燃气是指可以作为燃料的气体, 它通常是以可燃气体为主要成分的多组分混合气体。 新技术的发展使开拓燃气新的应用领域成为可能。在燃气工业史上,一次又一次的技术 革新为燃气使用的几个主要方面带来了重要的变化。最为明显的变化就是把燃气的主要 用途从用于照明转为厨房烹饪,又从烹饪转向取暖。本设计中燃气的主要用途有烹饪和 取暖两方面。 本工程为郑州市北辰小区天燃气管道设计,该设计采用纯天然气为气源。根据小区 规模和布局,合理规范设地设计管线,使施工便利性和经济性最大化。本设计的主要内容 还包括:气源性质计算,庭院燃气管网和室内燃气管道的水力计算,施工图设计,管道 的选材、施工、防腐和验收等。设计具有一定的技术性和经济性。
关键词:庭院燃气管道,室内燃e is the gas used as fuel, which is usually a multi-component gas mixture of combustible gas as its main components. New technologies introduce the possibility of whole new areas of gas consumption. In the history of gas industry, technical change has from time to time led to important shifts in the main sectors of consumption-the most obvious of which have been the changes in the principal uses of gas from lighting to cooking and from cooking to heating. The gas’s main purpose of this design have two hands, and is cooking and heating. This engineering is ZhenZhou Ben Chen district gas pipeline design. According to Residential quarters size and layout, Reasonable standard set design of pipeline. The construction convenience and the efficiency maximization. The design of the main content includes: air properties calculation, the courtyard gas network and indoor gas pipeline hydraulic calculation and pipe materials, construction, anti-corrosion and acceptance, etc. The design is technical and economic in some degree.

燃气工程设计技术手册(第二版)

燃气工程设计技术手册(第二版)

燃⽓⼯程设计技术⼿册(第⼆版)燃⽓管道⼯程技术⼿册设计证书编号:311023-sj甲级前⾔为了保证设计⼈员的设计能⼒和设计⽔平,满⾜我院业务发展的需要,同时为了统⼀本院设计标准、规范设计内容,提⾼整体设计质量和⼯作效率特制定本⼿册。

本⼿册的编制是本着贯彻国家和地⽅有关⽅针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采⽤推荐国家强制性标准和⾏业标准。

在严格执⾏现⾏国家及⾏业标准的基础上,本⼿册意在为设计⼈员提供更多必要的设计参数,在保证设计施⼯图的合理性、降低消耗、减少浪费⽅⾯起到⼀定的作⽤。

同时结合公司发展⽅向,⼴泛征求了相关⼈员的意见,进⾏整理、分析,⼒求使⼿册更具有实⽤性、合理性和指导性。

此次本⼿册的内容主要包括了城镇中低压燃⽓管⽹、城市居民⽤户、商业⽤户及⼯业⽤户燃⽓⼯程等常规业务的设计基本知识和相关技术要求。

⼿册中引⽤了⼤量国家和⾏业标准的有关内容,这些标准、规范在引⽤时应注意当前的有效版本,引⽤的有关内容将随着标准的修订⽽被修改,均以最新的标准版本为准。

由于各相⽬公司遍布全国各地,各地区的情况和习惯做法⼜千差万别,所以设计⼈员应在严格遵守国家及⾏业标准、规范的前提下,对⼿册的内容灵活运⽤。

在⼿册执⾏的过程中,我们诚恳地希望⼤家将遇到的问题及时反馈给设计分院,以便使⼿册的内容得到不断的补充、修改和完善。

⽬录第⼀章基本规定3第⼀节绘图基本要求及设计图例 3⼀、燃⽓专业制图的⼀般规定 (3)三、燃⽓专业设计制图标准 (5)四、燃⽓专业设计图例见附录⼀。

................... 错误!未定义书签。

第⼆节燃⽓管道施⼯图设计⽂件9⼀、设计⽂件组成: (9)⼆、设计⽂件内容: (9)三、填写的⼏点要求: (10)四、施⼯图上的说明内容: (10)五、设计⽂件的格式规定: (10)第三节常⽤技术标准11⼀、国家标准 (11)⼆、⾏业标准 (15)三、标准应⽤: (16)第⼆章燃⽓管道施⼯图设计18第⼀节设计需收集的资料18⼀、室内燃⽓管道施⼯图设计需收集的资料 (18)⼆、室外燃⽓管道施⼯图设计需收集的资料 (18)三、调压器室燃⽓管道施⼯图设计需收集的资料 (19)四、锅炉房(直燃机)燃⽓管道施⼯图设计需收集的资料 (19)五、燃⽓管道跨越⼯程⽀撑设计需收集的资料(⼯艺专业提供给结构专业)20第⼆节管材及附件的选⽤20⼀、室内燃⽓管道的管材及管件选⽤ (20)⼆、室外燃⽓管道的管材及管件选⽤ (21)三、聚⼄烯管材、管件的使⽤规定 (21)四、穿跨越⼯程管材的选⽤ (22)第三节设计参数及计算⽅法23⼀、燃⽓⼩时计算流量的确定 (23)⼆、燃⽓管道摩擦阻⼒计算 (25)三、低压燃⽓管⽹压降及压降分配 (27)四、常⽤燃⽓管道规格的计算 (27)第四节施⼯图设计要点31⼀、室内燃⽓管道⼯程施⼯图设计要点: (31)(⼀)管线位置 (31)(⼆)阀门位置 (31)(三)活接头位置 (32)(四)套管的设置 (32)(五)管卡或⽀架(托架)的设置 (32)(六)燃⽓表的安装 (32)(七)燃⽓燃烧器具的安装 (32)(⼋)对燃具给排⽓设施和排烟设施的安装要求 (33)(九)商业⽤户、⼯业企业设计要点 (34)(⼗)锅炉房(直燃机)燃⽓管道设计要点 (34)(⼗⼀)对于⾼层建筑的室内燃⽓管道系统应考虑的问题: (35)(⼗⼆)特殊场所安装燃⽓设施的要求: (36)(⼗三)燃⽓管道及设备的防雷、防静电设计应符合下列要求: (37)(⼗四)室内燃⽓管道施⼯图需要注意的事项有: (38)⼆、室外燃⽓管道⼯程施⼯图设计要点: (39)(⼀)⾼、中压管线的平⾯布置原则 (39)(⼆)⾼压管道设计需注意的事项: (40)(三)中压管道设计需注意的事项: (41)(四)低压管⽹的平⾯布置原则 (42)(五)中、低压庭院管⽹设计应注意的⼏点: (43)(六)设计室外架空燃⽓管道应注意的⼏点: (45)(七)管道的纵断⾯布置原则 (46)三、调压室燃⽓管道施⼯图设计要点: (46)第五节主要设备的选⽤和安装47⼀、燃⽓计量表 (47)(⼀)燃⽓计量装置选型的基本原则 (47)(⼆)燃⽓计量表装置的设置要求 (48)(三)燃⽓表安装位置确定 (48)(四)燃⽓表的保护装置 (49)(五)燃⽓表的安装场所 (50)⼆、调压装置的安装 (50)(⼀)调压装置的选择原则 (50)(⼆)调压装置的设置要求 (50)(三)调压装置的⼯作环境 (51)(四)调压器的安装调试应按照设备说明书和有关要求进⾏。

进贤燃气规划说明书

进贤燃气规划说明书

进贤县管道燃气专项规划(2011~2030年)说明书目 录前言 (1)第一章城市概况 (2)第二章城市规划介绍 (6)第三章县城能源消费及供应现状 (9)第四章燃气规划总则 (12)第五章气源规划 (14)第六章燃气需求预测 (20)第七章燃气规划布局与分区 (30)第八章输配系统规划 (31)第九章CNG汽车加气站规划 (46)第十章自动化管理系统 (49)第十一章后方辅助设计规划 (53)第十二章公用工程 (55)第十三章投资估算 (57)第十四章劳动安全和工业卫生 (59)第十五章消防 (61)第十六章生产节能 (65)第十七章环境与节能效益 (65)第十八章规划的实施和管理 (66)第十九章结论与建议 (68)前言城市燃气是现代化城市人民生活和工业生产的重要能源,发展城市燃气可以节约能源,减轻城市污染,提高人民生活水平,促进工业生产,提高产品质量,社会综合效益显著。

城市燃气的发展水平也是城市现代化水平的重要标志,是建设现代化城市的必要条件,对加速建设现代化城市,改善城市的生态环境和投资环境具有重要意义。

城市管道燃气专项规划是城市燃气发展的指导性文件。

随着西气东输二线项目的建成通气,江西省天然气管网的布局完善,进贤县城市燃气事业将迎来一个全新的高速发展期。

为适应新形势下进贤县燃气建设与发展的需要,顺利对接省网,协调燃气工程建设与城市建设的关系,以促进燃气企业良性发展,我院受进贤县建设局委托,编制《进贤县管道燃气专项规划》。

接到项目后,我院临现场调查资料,得到了进贤县建设局、发改委、统计局、质监局、燃气部门等单位的大力支持,收集了大量基础资料,在此基础上,经过分析、论证及规划设计,如期完成《进贤县管道燃气专项规划》的编制工作。

规划文件包括文本、图纸、说明书及附件四个部分。

在此向支持和帮助我们的各相关部门和人士表示衷心感谢!第一章城市概况一.县域概况1、区位进贤县位于江西省中部,鄱阳湖南岸,抚河与信河的下游,是南昌市的东大门。

建筑燃气系统设计说明书

建筑燃气系统设计说明书
——混合气体各组分的体积分数
——混合气体各组分平均相对分子质量
(2)混合气体平均密度与相对密度
A.混合气体平均密度按公式(2-2)计算: (2-2)
式中ρ——混合气体的平均密度,kg/m3;
——燃气中各组分的容积比,﹪;
ρi——燃气中各组分在标准状态时的密度,kg/m3。
B.相对密度
混合气体相对密度是指气体的平均密度与标准状态下空气密度的比值,按公式(2-3)计算:
4.1.2家用燃气灶的安装位置应方便用户使用,符合下列要求
(1)采用硬管连接时,灶边距墙壁净距不应小于100mm;
(2)采用软管连接时,其连接软管的长度不应超过2m,并不应有接口,且软管不得穿墙、窗和门。
(3)与水池净距不应小于200mm;
(4)距门框边不应小于200mm;距外开门不应小于200mm;距内开门,在门全开时,距门边不应小于200mm;
(3-1)
式中 ——燃气管道计算流量,m3/h;
——不同类型用户的同时工作系数,当缺乏资料,可取 =1;
——燃具的同时工作系数,居民生活用燃具可按表3-2确定,商业和工业燃具可按加
热工艺要求确定;
——同一类型燃具的数目;
——同一类型燃具的额定流量,m3/h。
表3-2 居民生活燃具的同时工作系数
注:1.表中“燃气双眼灶”是指一户居民装设一个双眼灶的同时工作系数,当每户居民装设两个双眼灶时,可按表计算
液化石油气是开采和冶炼石油过程中,作为副产品而获得的一部分碳氢化合物,主要来自炼油厂的催化裂化装置,主要成分为丙烷、丙烯、丁烷和丁烯。这些碳氢化合物常温常压下呈气态,当压力升高或温度降低时,很容易转变为液态。
生物质气是以生物质为原料通过发酵、干馏或直接气化等方法产生的可燃气体。如蛋白质,纤维素,脂肪,淀粉等,在隔绝空气的条件下发酵,并在微生物的作用下产生的可燃气体,叫做沼气。

燃气管网设计说明书

燃气管网设计说明书

09级建筑环境与设备工程专业《燃气输配》课程设计说明书设计题目衡阳县天然气输配管网设计专业 09级建筑环境与设备工程学生姓名王金刚学号************指导教师管延文老师目录一、设计资料 (3)1.1衡阳县相关资料 (3)1.2天然气气源 (3)1.3我国一些地区和城市的居民生活用气量指标 (4)二、负荷计算 (5)2.1城市燃气总年用量计算 (5)2.2确定各类用户用气高峰系数 (7)2.3计算月平均日和小时计算流量 (8)三、管道布置 (10)3.1、管网系统选择 (10)3.2、中压管网布置原则 (11)3.3、管道布置及管网规划图 (11)四、管网水力计算 (12)4.1、管道的途泄流量 (12)4.2、确定零点 (12)4.3、转输流量的计算 (12)4.4、管道的计算流量 (12)4.5、计算过程 (12)4.6,管网平差计算 (15)五、储气容积计算 (17)5.1、用气量的储气容积 (17)5.2、确定储气罐的实际容积 (18)六、燃气输配课程设计体会 (19)参考文献 (20)附录 (21)燃气输配课程设计说明书设计题目:衡阳县天然气输配管道设计一、设计资料◆1.1、衡阳县相关资料:供气区面积为:3.5平方公里人口密度为:4万人/平方公里属于南方地区无采暖考虑。

◆1.2、天然气气源:中原油田液化天然气特性参数表1项目参数取值组分,体积百分比(%)CH495.857C2H62.936C3H80.733iC4H100.105nC4H100.201iC5H120.031nC5H120.037N20.085 其它0.015分子量,kg/kmol 17.3气化温度,℃(0.3MPa)-161.5临界温度,℃-82.3临界压力,kg/cm245.8液态密度,kg/m3(15.5℃)460气态密度,kg/Nm30.754液态/气态膨胀系数,m3/m3LNG(20℃)610低热值,MJ/Nm3(kcal/Nm3)36.15(8641)运动粘度, m2/s 12.07×10-6华白指数,MJ/Nm344.94燃烧势45.18爆炸极限5%~15%◆1.3、我国一些地区和城市的居民生活用气量指标:城镇居民生活用气量指标[MJ/(人·年)] 表2二、负荷计算◆2.1、城市燃气总年用量计算2.1.1居民生活年用气量居民生活的燃气用量和燃气用具的配置、气候条件、有无集中热水供应等许多因素有关,很难精确估计,通常根据实际统计资料分析而得的用气定额来计算。

天燃气输配设计说明书

天燃气输配设计说明书

流程图和系统图中,常用设备图形符号宜切合表的规定。

常用管件和其余附件的图形符号宜切合表的规定。

常用阀门与管路连结方式的图形切合宜切合表的规定。

常用管道支座、管架和支吊架图形符号宜切合表的规定。

常用检测、计量仪表的图形符号宜切合表的规定。

用户工程的常用设备图形符号宜切合表的规定。

4图样内容及画法4.1一般规定燃气工程各设计阶段的设计图纸应知足相应的设计深度要求。

图面应突出要点、部署均匀,并应合理采纳比率,凡能用图样和图形符号表达清楚的内容不宜采纳文字说明。

有关全项目的问题应在首页说明,局部问题应注写在对应图纸内。

图名的标明方式宜切合以下规定:1当一张图中仅有一个图样时,可在标题栏中标明图名;2当一张图中有两个及以上图样时,应分别标明各自的图名,且图名应标明在图样的下方正中。

图面部署宜切合以下规定:1当在一张图内部署两个及以上图样时,宜按平面图在下,正剖面图在上,侧剖面图、流程图、管路系统图或详图在右的原则绘制;2当在一张图内部署两个及以上平面图时,宜按工艺流程的次序或基层平面图在下、上层平面图在上的原则绘制;3图样的说明应部署在图面右边或下方。

在同一套工程中,、例、、符号等制方法一致。

资料表包含名称、格、数目、注等;管道资料表包含序号( 或号) 、资料名称、格 ( 或物理性能 ) 、数目、位、注等。

的文字明,宜以“注:”、“附注:”或“ 明:”的形式写,并用“ 1、2、3⋯”行号。

化画法宜切合以下定:1两个及以上同样的形或,可制此中的一个,其余的可采纳化画法;2两个及以上形状似、尺寸不一样的形或,可制此中的一个,其余的可采纳化画法,但尺寸注清楚。

4.2内容及画法燃气厂站工流程的制切合以下定:1工流程采纳制,可不按比率制。

此中燃气管采纳粗,其余管采纳中 ( 、虚、点画 ) ,廓采纳。

2工流程出燃气厂站内的工装置、与管道的相关系,以及工程行的先后序。

当制控制点的工流程,同切合自控制的定。

3工流程出所有工,并注号或名称。

万家乐燃气说明书

万家乐燃气说明书

万家乐燃气说明书篇一:万家乐燃气热水器的安装方法和步骤这台新购入的万家乐JSQ20-10JP燃气式热水器,它的包装箱内管材方面只有排气管1根(60cm左右)以及和其一个排气弯管。

但是对于一般家庭的安装来说,这样的长度是完全不够的,一般还要在加长。

再有就是热水器所用的上水、下水、燃气连接管都是热水器中不附带的,需要售后人员上门安装,当然需要另行付费。

商家售后人员上门的安装的话,上水、下水管是几十元一根,排气管的售价类似。

按照这次安装的情况来看,全部的费用要200-300元。

在走了几家五金商店后,一般的管材价格只要几元一根(价格也和质量息息相关,同等价位的情况下,售后还是会高一点),所以笔者决定自己安装这个燃气热水器。

注意1.故名思议燃气热水器以燃气为能源,所以它存在一定的安全隐患,安装时一定要注意密封好排气管之间的缝隙和使用时的通风(安装位置也要通风)。

2.连接管材:水管中都带有一个皮垫,用来放水,安装时一定要注意。

燃气连接管也要注意密封问题,以免由现安全隐患。

自己买管材要注意挑选材质较好的,厂家选择都是名牌管材,所以价格也偏高。

3.工具:钻头(需要一定强度),螺丝刀,扳子、膨胀螺丝、密封条3.如果您的工具不全或者担心安全问题,还是建议您联系厂家专业的安装人员。

安全第一,本文仅提供参考。

从上图中我们也可以看到,热水器中随机附带的配件比较少,管材也比较短。

所以我们要想自己完成它的安装还需要自己购买一些配件。

还需要加长的排烟管长度大概在2米左右,笔者自己从五金店购买2根水管、1根燃气管、2根排烟直管和2根排烟弯头,共花费73元。

如果购买更好的管材,与这些的区别是管壁更厚,做工更好。

热水器下方的连接口水流调整(旁边是过压排水安全阀)这个热水器需要连接的地方一共有四处,热水器上方是排烟管。

管材的选择又两种,一种是金属材质,还有一种是软管。

软管适合安装条件比较复杂的地方,我们这次还是选择了金属管。

热水器下方从左至右分别为进水口、进气口、由水口(中间下方的是接地螺钉)3管材的选择&安装方法在安装前,我们先要在墙上打三个孔,这里需要一个冲击力比较大的钻头。

燃气设计说明书

燃气设计说明书

燃气设计说明书(总67页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--摘要城市燃气是城市建设的重要基础设施之一,也是城市能源供应当中一个重要组成部分,它为城市工业、商业和居民生活提供优质气体燃料。

城市燃气输配系统的绝大部分系统的绝大部分工程量,属与城市地下基础工程。

本设计的主要内容为老城区天然气供应的规划。

该设计使用的天然气管道主要是无缝钢管。

XX区总供气面积为237公顷,人口达万,属于小型城市,居住也比较集中。

进行规划时除建设接收长输管线天然气的门站外,还设置区域调压站。

因此,除管网的水利计算外,还有门站,区域调压站的设备选型计算。

本设计囊括了从长输管线到门站,经过区域调压站最后进入区域管网的过程。

幸福小区有79栋楼,共948户,包括了平面管网的布置,用户引入管的设计,单管阀门井的设计,凝水缸的设计。

关键词:天然气门站管道工艺流程节点压力流量1AbstractCity gas is an important city-building infrastructure as urban energy is also an important component of the urban industrial, commercial and residential gas by the ways of providing quality gas . City gas transmission and distribution system is a basic project of the urban underground works in the vast majority of engineering systems.The main elements of the design is the planning of natural gas supply in Laocheng district . Seamless steel pipe is used as gas pipeline in this design. Laocheng district which covers a supply area of 237 hectares , population 94,800, is a small city and the living is also relatively concentrated. Not only is a gas storage and distribution station in need ,but also aregional regulator station need to be set up when planning to receive long-distance pipeline. Therefore, in addition to the water pipe network computing, there are equipment selections of Storage and Distribution Station, regional regulatorstations .The design mainly includes long-distance pipelinesfrom the reservoir distribution stations, regulator stations, after the regional final to enter the process of regional pipeline network. There were79 residential buildings, a total of 948, in Xingfu layout of flat pipe network , the design of user conductor and the design of condensate water tanks are included .Key words: Natural Gas ;Storage and Distribution Station ;2pipeline;Technological process ;joint pressure;flux目录1 原始资料..................................... 错误!未定义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

—摘要城市燃气是城市建设的重要基础设施之一,也是城市能源供应当中一个重要组成部分,它为城市工业、商业和居民生活提供优质气体燃料。

城市燃气输配系统的绝大部分系统的绝大部分工程量,属与城市地下基础工程。

本设计的主要内容为老城区天然气供应的规划。

该设计使用的天然气管道主要是无缝钢管。

XX区总供气面积为237公顷,人口达万,属于小型城市,居住也比较集中。

进行规划时除建设接收长输管线天然气的门站外,还设置区域调压站。

因此,除管网的水利计算外,还有门站,区域调压站的设备选型计算。

本设计囊括了从长输管线到门站,经过区域调压站最后进入区域管网的过程。

幸福小区有79栋楼,共948户,包括了平面管网的布置,用户引入管的设计,单管阀门井的设计,凝水缸的设计。

关键词:天然气门站管道工艺流程节点压力流量"Abstract`City gas is an important city-building infrastructure as urban energy is also an important component of the urban industrial, commercial and residential gas by the ways of providing quality gas . City gas transmission and distribution system is a basic project of the urban underground works in the vast majority of engineering systems.The main elements of the design is the planning of natural gas supply in Laocheng district . Seamless steel pipe is used as gas pipeline in this design. Laocheng district which covers a supply area of 237 hectares , population 94,800, is a small city and the living is also relatively concentrated. Not only is a gas storage and distribution station in need ,but also a regional regulator station need to be set up when planning to receive long-distance pipeline. Therefore, in addition to the water pipe network computing, there are equipment selections of Storage and Distribution Station, regional regulator stations .The design mainly includeslong-distance pipelines from the reservoir distribution stations, regulator stations, after the regional final to enter the process of regional pipeline network. There were79 residential buildings,a total of 948, in Xingfu layout of flat pipe network , the design of user conductor and the design of condensate water tanks are included .Key words: Natural Gas ;Storage and Distribution Station ;pipeline;Technological process ;joint pressure;flux目录1 原始资料 (1)用气量指标 (1)基本参数 (2)"2 天然气性质的计算 (4)天然气平均分子量 (5)天然气的平均密度 (5)相对密度 (6)粘度 (6)爆炸极限 (8)干湿燃气的高低热值 (10)3 用气量的计算 (12)—各类用户用气量计算 (12)绘制储气变化曲线 (15)4 燃气管网规划 (19)燃气管网系统选择和管线的布置原则 (19)调压站 (23)调压器 (27)管道、阀门的选择 (31)水力计算 (34)…5 门站设计 (40)门站设计 (40)门站平面布置 (41)储气罐的选择 (43)6 小区燃气设计 (44)布线 (44)燃气区域调压柜 (49)水力计算 (50)》设备选择 (56)管道埋设 (59)7 设计总结 (61)参考文献 (62)致谢 (63)1 原始资料本设计所给的图纸包括城市规划资料(附城市规划图)、小区平面图(未标明层数的建筑以6层计)。

用气量指标城市人口密度:400人/公顷,气化率94%,无集中供暖。

城市用气量指标选择(1)城市居民生活用气量指标可以按如下选择:无集中供暖的用户:1884-2303MJ/(人.年)(2)公共建筑用气量指标按下表选择表公共建筑用气量指标(3)工业企业用气量指标如下表表 工厂耗热指标及班制1班制工作时间为8-16时,2班制工作时间为8-24时,3班制工作时间为0-24时 小区用气量指标居民用户:50%用户安装双眼灶(负荷),50%用户安装双眼灶和快速热水器(负荷基本参数(1)天然气成分CH 4 89 %,C 2H 6 5%,C 3H 8 3 %,CO 22%,N 2 1 %, D 0.025 Kg/NM 3 (2)门站天然气压力: 最大冻土深度:43cm (3)不均匀系数表月用气量占年用气量的百分数(%)表日不均匀系数表小时用气量占日用气量的百分数(%)2 天然气性质的计算根据给定的燃气成分,进行混合气体性质的计算:需要确定气体性质有平均分子量、平均密度及相对密度、粘度、爆炸极限、含湿量以及干、湿燃气的高、低热值。

设计中所用的天然气含湿量为:d g = 3kg/Nm 干燃气表 天然气成分天然气平均分子量工程上将标准状态下,kmol 1天然气的质量定义为天然气的平均分子量,简称分子量。

其计算公式如下:)M y M y M (y M n n 2211⋯⋯++=1001式(2-1) 式中:M —混和气体平均分子量n 21y y y ⋯⋯、—各单一气体容积成分(%) n 21M M M ⋯⋯、—混和气体中个单一气体的分子量 22.181002814424433051689=⨯+⨯+⨯+⨯+⨯=M天然气的平均密度单位体积天然气的质量,成为天然气的密度,用符号ρ表示:MV ρM=式(2-2)式中:ρ—混合气体的平均密度(3kg/Nm ) M —混和气体平均分子量M V —混和气体平均摩尔容积(Nm 3/kmol )平均摩尔容积计算公式:)V y V y V (y V M M M 1M n 21n 21001⋯⋯++=式(2-3) 式中:n 21y y y ⋯⋯、—各单一气体容积成分(%)n 21M M M V V V ⋯⋯、—各单一气体的摩尔容积(Nm 3/kmol )天然气平均密度:8156.03389.2222.18V M ρM ===3kg/Nm 相对密度在标准状态下,天然气密度与干燥空气密度的比值成为相对密度,常用符号S 表示:ρS=1.293式(2-4) 式中: S —混合气体相对密度(空气为1)ρ—混合气体的平均密度(kg/Nm 3)293.1—标准状态下空气的密度(3kg Nm ) 天然气相对密度为:6308.0293.18156.01.293ρ===S kmolN V M /m 3389.22)403.2210.26.2229362.2131872.2253621.2289(10013=⨯+⨯+⨯+⨯+⨯=粘度气体或液体内部一些质点对另一些质点位移产生阻力的性质,叫做粘度,包含动力粘度和运动粘度。

粘度是气体或液体内部摩擦产生的阻力,当气体内部有相对运动时,就会因为摩擦产生内部阻力。

摩擦愈大,阻力愈大,气体流动就愈困难。

(1)动力粘度 近似计算公式如下:nn 2211n 21μg μg μg g g g μ⋯⋯++⋯⋯++=式(2-5)式中: μ—混合气体在0°C 的动力粘度()n 21g g g ⋯⋯、—各组分的质量成分n 21μμμ⋯⋯、—相应各组分在0°C 的动力粘度()将天然气个组分的容积成分换算成质量成分: 计算公式:%100100y g ii i ⨯⨯=M M 式(2-6)%16.78%10010022.181689g 4CH =⨯⨯⨯=%23.8%10010022.18305g 62H C =⨯⨯⨯=%24.7%10010022.18443g 83H C =⨯⨯⨯=%83.4%10010022.18442g 2CO =⨯⨯⨯=%54.1%10010022.18281g 2N =⨯⨯⨯=表 各组分的动力粘度表μ()带入得天然气的动力粘度:S Pa 1012.1010671.1654.1023.1483.4502.724.76.823.8393.1016.78100μg μg μg g g g μ66nn 2211n 21⋅⨯=⨯++++=⋯⋯++⋯⋯++=--(2)运动粘度混合气体的运动粘度可近似按下式计算:ρνμ=式(2-7)式中: υ—混合气体的运动粘度(m 2/s )μ—相应的动力粘度(Pa S )ρ—混合气体的密度(kg/Nm 3)带入得天然气运动粘度:s m1040.12108156.012.10μ266--⨯=⨯==ρν 爆炸极限可燃气体在空气中的浓度低于某一极限值时,氧化反应产生的热量不足以弥补散失的热量,使燃烧不能进行;当其浓度超过某一极值时,由于缺氧也无法燃烧。

前一浓度极限称爆炸下限,后一浓度极限称爆炸上限。

两边界值之间的这种浓度区间称为爆炸区间。

当燃气混合气体中含有惰性气体时,可将某一惰性气体成分与某一可燃气体组合起来视为混合气体中的一种组分,其容积成分为二者之和,按下面公式算得,爆炸极限可由《燃气输配》图1-12、1-13查的。

nn2211n ,n2,21,1y y y y y y 100L L L L L L L ⋯+++⋯++=,,, 式(2-8)式中 L —含有惰性气体的燃气爆炸极限(体积%)n 21y y y ,,,、⋯—由某一可燃气体成分与某一惰性气体成分组成的混合组分在混合气体中的容积成分(%)n ,2,1,L L L ⋯、—由某一可燃气体成分与某一惰性气体成分组成的混合组分在该混合比时的爆炸极限(体积%)n 21y y y ,,,、⋯—未与惰性气体组合的可燃气体成分在混合气体中的容积成分(%)n ,2,1,L L L ⋯、—未与惰性气体组合的可燃气体成分的爆炸极限(体积%)将成分中的CH 4与N 2组合,C 3H 8与CO 2组合,剩余C 2H 6011.0891,90%%)189(y y 24N CH ===+=+可燃气体惰性气体667.032,%5%)23(y y 283CO H C ===+=+可燃气体惰性气体由图1-12查得CH 4与N 2在上述混合比时的爆炸极限为5%-15%,由图1-13查得C 3H 8与CO2在上述混合比时的爆炸极限为3%-11%。
