纹织物设计
纹织物组织与设计课件)
于零针行 d、靠近大孔的孔洞尽量不用,以保持纹板的坚牢。
在1400号提花机上,使用纹针数为1200针,单造双 把吊,棒刀针前后段各48针,边针6针,试设计样卡 。
解:1、计算纹针应用的整行数=1200/16=75行
主讲:毕红军
本课程的性质、目的和任务
性质:纺织专业纺织产品设计方向的必修专 业课;
目的:初步具有纹织物设计的能力; 任务(内容): ① 提花织物纹织设计的基本原理及方法; ② 典型范例的介绍。
本课程的要求
上课认真记笔记,独立完成作业,请准备两本本子。 无故不得缺席,请假必须有请假条。 本课程为专业必修考试课,考试形式为闭卷,最后成
2、在1400号提花机上完整行数82行>75行,所以首先考 虑零针行全空,中段用28行,前后两段各用23.5行,使样卡 前后对称,便于调头。
3、棒刀针前后各3行,排在纹针首尾。
4、边针排在首尾段零针行。
1400号提花机上,使用纹针为720×2,双造单把 吊,边针6针,试设计样卡。
解:1、使用纹针完整行数=720×2÷16=90行
针的挂钩上(每把通丝的根数和纹织物内幅中的花数相 同); 造:纹针或者通丝在目板上纵向分成的区域。
一、普通装造
单造单把吊:在一 个花纹循环内 ,一根纹针通 过纹线管理一 根经线。
二、特种装造 (一)多把吊
作用:在纹针 数不变的情况 下,多把吊可 以扩大花纹循 环的经线根数 ,解决传统的 提花机纹针数 不足。
按刀箱的运 单动式提花机(一个) 动情况分
复动式提花机(两个)
TK212型
单动 式单 花筒 提花 机工 作原 理
纹织设计第二章提花机装造
认识提花装造
装造概念:是提花机控制经纱所进 行的一系列工作
装造工作:装造设计,准备,上机装 造
第一节 提花机概述
一 、 提 花 机 各 部 件 名 称源自传统织机竖针电子提花机针箱
电子提花机针箱
提针组件
通丝和纹 针连结处
★
★
二、提花机工作原 理 1、传统提花机工 作原理 纹板上有孔对应经 纱形成经组织点, 无孔对应经纱形成 纬组织点
后 前
后 前
右手织机左花筒
左手织机右花筒
1、横针次序
(1)横针次序与纹板上孔眼位置相对应,第一孔对应第一 根横针,依次类推。
(2)在右手织机上,纹板首端朝向机前,横针排列顺序从 上向下,从机前向机后排列。
提花龙头展开图
机后
右手织机左龙头
1 16
纹板首端
1
空间想象
16
一下!
思考题 在左手织机上,纹板首端朝向机后,横针 次序怎样排列?
单造单把吊纹针数计 算:
纹针数=内幅经纱数 /花数
=每花成品宽 度×成品经密
=成品花区宽 度×成品经密/花数
=一花经纱数
二、特殊装造 1、单造多把吊 在每一个花纹循环中,每一根纹针控制两根或两根以上的经
线,称为多把吊。
作用是用较少的纹针数可以织出较大的花纹。
电子提花机可方便地扩大纹针数,因而不用多把吊。
提示:从各构件一一对应的关系角度去考虑
五、提花机纹针顺序编号 (一)机械式提花机
机械式提花机都有外在纹板,纹帘套于花筒上。纹板上的第一孔所对应的纹针
即为第一针。纹板在机上有多种放置位置,所以提花机上的纹针序号也随之有 多种排列。提花机花筒可置于龙头的左侧、右侧、后侧或前侧,大部分龙头放 在左侧或右侧。右手织机放左侧,左手织机放右侧
纹样设计
纹样的题材与风格
题材源于劳动人民长期的生产实践和艺术实践, 反映了深刻的生活内涵,是从客观事物中提炼出 来的艺术形象。 题材十分广泛,归纳为以下几类:
自然对象纹样:植物、人、风景 民族传统纹样:牡丹、龙、凤、琴、棋、书、画 外国民族纹样:波斯纹样 几何图案纹样:圆、方、直线、多角形 器物造型纹样:日用品、交通工具、文娱用品 文字纹样:汉字、外文、阿拉伯数字
二、织物用途与花纹的关系 1、服用绸纹样 考虑方向性:衬衫、西装、中式服装、宴会服装,具体要求见书P101 2、装饰用绸纹样 窗纱、窗帘、沙发用绸、裱装用绸、床罩、台毯等,具体见书P102
三、纹样与组织的关系
(一)平纹:地组织起平纹的单层织物,对蕴含纹和各种技术处理要求 最高。需注意: 1、花纹排列必须十分均匀,以免产生宽急经(平纹经丝张力大为急经, 花的经丝张力小为宽经); 2、花纹的大小与布局要适中,花纹不宜过大,布局不宜过满,否则会 使织物松软; 3、花纹不宜太细碎,花纹之间的距离不宜太小,至少要有三纬的间隔, 否则平纹组织点易与花纹组织点相连而造成花纹边缘含糊不清。 (二)斜纹:对花纹无特殊要求,花纹绘制比较自由。 (三)缎纹:经缎起花,花纹不宜画横线条,否则线条不流畅不连贯。 纬缎起花,不宜画过细的直线条。如单层提花织物采用正反缎的形式, 则花纹绘制较自由。
纹样是四方连续的一个单位,在这个单位中可以安排N个散点。
条格形排列又分直条、横条、斜条、波形、方格和变化格。
连缀排列:排列时纹样相互 连接或穿插构成连缀。有菱 形连缀、连环连缀等。
重叠排列:用两种或两 种以上的纹样重叠排列 在画面上。往往用小花 纹或小几何纹嵌满底部, 上面再加散点中花或大 花,使层次清晰。 单独排列:在一个花纹循环中安排独花,使图案气 势较大。 不规则排列:适用于混满地的花派,穿插自由,不 受散点排列的限制。
纹样设计
❖ 3、色彩与品种的关系
▪ 真丝:考虑流行色的变迁 ▪ 合纤:由于用途的不同,配色也各不相同 ▪ 交织:结合品种的厚薄、高低档等来考虑 ▪ 金银线:高贵感,配色要特殊处理 ▪ 装饰:色彩沉着、大方
▪ 1、花纹排列必须十分均匀,以免产生宽急经(平纹经丝张力大为急经, 花的经丝张力小为宽经);
▪ 2、花纹的大小与布局要适中,花纹不宜过大,布局不宜过满,否则会 使织物松软;
▪ 3、花纹不宜太细碎,花纹之间的距离不宜太小,至少要有三纬的间隔, 否则平纹组织点易与花纹组织点相连而造成花纹边缘含糊不清。
▪ 点:圆点、方点、米点 ▪ 线:直线、曲线、断续线 ▪ 面:块面 ▪ 点子具有柔和、细腻、协调的特点,线条勾边使花型突出,一般
三者联合运用。
纹样绘图技法
❖ 块面平涂及平涂勾边:前者用于单经单纬或双经双纬品种, 纹样着色采用一色平涂。后者用于单经双纬、双经单纬、 双经双纬品种(平涂单色勾边:先块面平涂再用另一色在花 型周围用线条勾边)或纬三重织物(平涂双色勾边:先块面平 涂再双色线条包边)。
❖ 二、织物用途与花纹的关系
▪ 1、服用绸纹样 考虑方向性:衬衫、西装、中式服装、宴会服装,具体要求见书P101
▪ 2、装饰用绸纹样 窗纱、窗帘、沙发用绸、裱装用绸、床罩、台毯等,具体见书P102
❖ 三、纹样与组织的关系
▪ (一)平纹:地组织起平纹的单层织物,对蕴含纹和各种技术处理要求 最高。需注意:
❖ 线条处理:用粗细线条的结合组成花纹或几何纹。 ❖ 不规则点子画法:米点形、多角形的大点子等。 ❖ 影光处理:渲染法、泥地影光、撇丝影光、排列影光(见
纹织物概述
第一章纹织物概述第一节认识纹织物一、织物的分类:(按纹样循环及织物表面纹样分)(一)素织物:应用基原组织构成表面素洁的织物。
(二)花织物:1、小花纹织物:用变化组织及联合组织所构成的织物,在多臂机上制织。
2、大花纹织物:简称纹织物,一个花纹循环的经纬丝线数很多,必须在提花机上制织。
二、纹织物与其它织物的区别1、纹织物与小提花织物小提花织物一般在踏盘织机或者多臂织机上形成花纹图案,由于这两种织机所控制的综框数比较有限(一般最多在16-32页),所以小提花织物组织循环或者花纹循环不是很大,花纹变化不多,花纹整体比较简单;而纹织物在提花机上生产,提花机上的龙头通过综丝可以控制上千根甚至上万根的综丝,从而可以控制一个花纹循环的几千根甚至几万根经纱,这样在提花机上织出的织物的花纹图案可以达到循环比较大,花纹图案整体复杂,变化比较多。
2、纹织物与印花织物印花织物是用染料或涂料以印刷方法在织物表面形成图案的织物,通过印花方式,可使织物的表面图案有各种形式的变化,;而纹织物表面的图案是通过织物的经纱和纬纱以一定的排列形式(如色经色纬排列)和一定的结构相互交织形成。
三、纹织物类别介绍纹织物按组织结构分类有简单纹织物、复杂纹织物。
简单纹织物:由一个系统(组)纬纱和一个系统(组)经纱交织而成的大提花织物。
复杂纹织物:由复杂组织作为基础组织而构成的纹织物,如经二重、纬二重等重组织结构,双层、三层等多层组织结构,还有毛巾、起绒、纱罗等纹织物。
第二节纹织物设计内容一、纹织设计和工作步骤:要经过品种设计、纹样设计、意匠、轧纹板、装造、试织等工序。
第二章提花装造工艺第一节认识提花机一、提花机分类:(一)按纹织信息输入方式可分为:机械式与电子式(二)按开口类型分:上开口、中开口、下开口、半开口、全开口。
(三)按刀箱的运动情况:单动式与复动式。
二、提花机工作原理:(一)单动式上开口提花机1、提花机各构件名称:(见书第7页)花筒、纹板、横针、竖针、托针板、首线及钩子、通丝、目板、中柱线、综丝、综锤。
重纬装饰纹织物的设计
组织 , 但里 纬组织的枚数要 小于表纬组织 的枚数 。
收 稿 日期 :2 0 0 7— 0 5一 l 6
作 者 简 介 : 罗炳 金 , 男 ,浙 江 纺 织服 装 职 业 技术 学 院 ,副 教 授 ,从 事 纺织 技 术 研 究 ( 江 宁 波 3 5 1 ) 浙 12 1
维普资讯
不构成长浮线 , 彩纬 的投 入无一定规律 , 根据花 纹 的需要而定 ; 也可使 某一彩纬在纹织 物不起花部分
装造类 型设计为单造双把 吊。纹针 数= 样宽 纹
度 × 品经密/ 吊数= 0 6 /= 2 0针 ,4 成 把 4  ̄ 02 10 8片棒 刀 ,2针控 制 1片棒 刀 ,共 需棒刀针 9 6针 。意匠 的纵格 数= 所需 的纹针数= 2 0 ,意 匠的横格数= 10 格
采用浙大经 纬的纹织 C D 软件进 行设计 ,步 A 骤 为纹样编辑一设色一修 改意 匠图一建立组织 一生
成投梭 一确定组织 配置表 一设计样卡 一生成纹版 。
421 .. 规格 参数 的输入 在 编辑纹样 时需要 向纹织 C AD系统输入一些
批注本地保存成功开通会员云端永久保存去开通
维普资讯

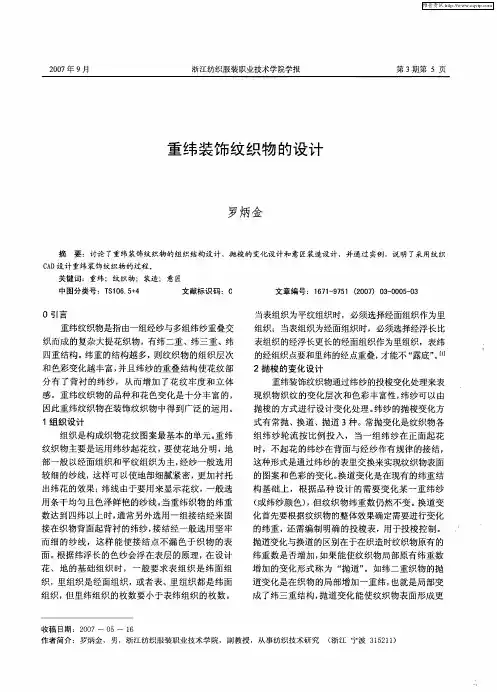

20 0 7年 9月
浙江纺织服装职业技术学院学报
第 3期第 5页
重 纬 装饰 纹 织 物 的设 计
罗炳 金
摘
要:讨论 了重纬装饰 纹织物的组织结构设计 、抛梭 的变化设 计和意匠装造设 计,并通过 实例 ,说 明了采用纹织
数达到 四纬 以上 时 , 通常 另外选 用一组接 结经来 固
接在织物背面起 背衬的纬纱 , 结经一般选 用坚 牢 接
而细 的纱线 ,这样 能使接 结 点不漏 色于 织物 的表 面。 根据 纬浮长的色纱会浮 在表层 的原理, 设计 在 花 、地 的基础 组织 时 ,一 般要 求表 组织 是纬 面组 织 ,里组织是 经面组织 ,或者表 、里组织都 是纬面
牡丹织物纹样设计理念
牡丹织物纹样设计理念
牡丹是中国传统文化中的重要象征之一,被誉为国花,具有高雅、华贵、典雅的特点,常常被用来表达富贵、吉祥的意义。
基于这样的理念,设计一款牡丹织物纹样可以体现国粹之美,彰显中国文化的独特魅力。
首先,在纹样的设计上,可以将牡丹精致的花朵形状作为主要元素,通过绘制其优美的轮廓线条展示出其典雅的姿态。
在花朵的设计中,可以加入一些独特的细节,如花瓣的纹理、花蕊的细节等,使整个花朵更加立体感和生动。
其次,纹样的颜色选择上可以采用传统的中国红、蓝、紫等色彩,这些颜色不仅与牡丹的花色相得益彰,还寓意着富贵、吉祥。
可以巧妙地运用这些颜色,使整个纹样色彩鲜艳、明快,给人以美好、喜庆的感受。
此外,在纹样的布局、排列上也可以有所变化,可以尝试将多朵花朵进行错落有致的排列,营造出大自然中牡丹盛开之景,形成一种舒展、自由的感觉。
在整个设计中,还可以加入一些繁复的纹饰,如叶子、枝干等,以增加整个纹样的层次感和丰富度。
最后,在纹样的运用上,可以将其应用在各种纺织品上,如丝绸、棉质布料等,以展现牡丹织物的高雅和华贵。
可以将纹样设计在服装、家居用品、包装材料等方面,使其在点缀和装饰中发挥出无穷的魅力。
总而言之,牡丹织物纹样的设计理念应以传统中国文化为基础,追求高雅、华贵、典雅的效果。
在纹样的设计中,要注重花朵的形状和细节的表现,注重颜色的选用和搭配,同时也要注重纹样的布局和排列。
通过对牡丹织物纹样的精心设计,可以将中国传统文化的魅力展现出来,使其成为代表中华文化的一种独特符号。
纵条纹织物的设计
也 可 在 准 备 各 工 序 加 大 交 错 次 数 少 的 织 物 的 张
3 纵 条 纹 织 物 设 计 实例
3 . 1 实 例 一
3 . 1 . 1 组 织 结 构 与 色 纱 设 计
选 择平 纹组 织 、 凸 条组 织 、 提 花 组织 进 行 配 置 。 凸条 组 织是有 浮线 较长 的重平 组织 和另一 种简 单组 织联 合 而成 。为 了使 凸条纹 更 加 隆 起 与 清晰 , 可 在
纵 条 纹 比横 条 纹 显瘦 , 纵 条 纹 有 视觉 拉 长 的效 果, 给人 一种 错觉 。除针织 产 品外 , 大 部分 有条 纹效 果 的机 织产 品 的都是 纵条纹 , 极 少能 看 到横条 纹 的 , 纵ห้องสมุดไป่ตู้条纹在 机 织物 上应 用广泛 。
2 . 2 纵 条纹 织物 的上机 条件 ( 1 ) 穿综 时采用 分 区间断穿 法 。
凸条 之 间 加 入 两 根 平 纹 组 织 。 小 提 花 部 分 呈 左 右 对 称, 所 以 可 以使 用 山 形 穿 , 节 省 综 片 。 考 虑 到 经 组 织
纵 条纹 织物 在 棉 、 毛、 麻、 丝 各 类 织 物 中 均 有 广
泛 应用 , 最终 在服 饰用 品及 家纺 用 品上运 用较 多 。
织 物 的特征 是外 观平 整 , 纵 条纹 界 限清 晰_ 1 ] 。
( 2 ) 为使 条纹 清晰 , 相 邻 条纹 的组织结 构不 同并
且 配 以不 同的色经 。 ( 3 ) 各条纹 组 织 的经 纬 纱 交错 次 数 不 宜相 差 过
大 。否则 , 由 于 各 条 纹 的 缩 率 差 异 过 大 容 易 造 成 织 造 困难和 织物 不平 整 。
织物结构设计-第三章:纹织物的装造与设计
第三章
❖ 3、纹样的选色 ❖ 将输入的纹样经过减色、增色、去杂色处理,再经
过纹样编辑处理,使纹样颜色符合设计要求。 ❖ 4、纹样设计编辑 ❖ (1)图像设计编辑 ❖ (2)工艺设计编辑
第三章
❖ 三、提花机工作原理
第三章
❖ 四、纹板孔、横针、竖针、目板 孔、经纱与意匠图的编号次序与 对应关系
❖ 1、意匠图与经纱的对应关系: 经纱自右向左排列,纬纱自下向 上排列。
❖ 2、纹板孔的编号:自右至左编 号、横行数自上向下编号。
❖ 3、横针与竖针编号与控制其运 动的纹板编号相同。
❖ 4、目板孔的编号次序。
❖ 3)联合法:综合使用全点法和平涂法。
工厂大部分使用第二、第三种方法,但第二、第三种要加
以轧孔说明。
勾边:就是为了使织物花纹轮廓清晰,用组织点确定花纹的轮 廓。
勾边的方法:
❖ 1)自由勾边法:这种勾边适用于地组织为斜纹、缎纹、绉 组织或其他不含平纹的变化组织;采用普通装造上机,勾边 时,花纹轮廓线只要超过半格以上,就要涂。否则空去不涂, 只要沿着花纹轮廓勾得圆滑正确即可。
❖ 独花纹样:全幅只有一花,可自由组织,不必考虑纹样间 的衔接。但两个及以上的花纹循环时,要考虑衔接。
❖ 纹样中的散点花可以消除花纹的呆板平淡,以扩大纹样循 环。
第三章
❖ 平纹点置法
❖ 破斜纹配置法
❖ 缎纹配置法
❖ 体现纵向和横向条花效应, 将花纹布置成纵向连续和横 向连续。
❖ 上述几种都是以一个散点花 为基础,按照在一个方向重 复排列或相互巅倒扭转进行 配置。
第三章
❖ 二、目板及目板的计算
❖ 目板的作用:确定通丝 的位置和密度,使其排 列不致紊乱。
❖ 目板上平行于经纱方向 的目孔称为行;平行于 纬纱方向的目孔称为列。
纬二重纹织物设计
《纹织物设计实习》报告纹织物设计(纹织CAD)作品学院:纺织服装学院专业:纺织品检验与贸易姓名:班级:支持软硬件:浙大经纬纹织CAD时间:————————指导教师:纬二重纹织物设计设计步骤:1.从网上选择一个纹样图,并以bmp的形式保存在文件夹中。
2.打开文件。
从bmp文件夹中找到你的图片。
并打开图片。
3.将图片进行裁剪、自动分色(分色数设为3)、新建(意匠设置,设经密为56根/厘米,纬密为54根/厘米,织机纬密为52根/厘米,缩放)4.组织表配置(分别设置8枚3飞缎纹组织:p8-3w表组织、p8-3j里组织;创新组织:平纹组织p1-3w表组织、p4w里组织;再建立合成组织:p801、p802;创新组织p1-1、p2-2)5.重设意匠(经密数设为8的倍数,纬密数设为16的倍数,缩放)6.对所得的图片进行保存,文件名为意匠17.意匠图设色、修改与勾边。
该织物共有3种组织,所以意匠色为3色。
将图片按比例放大,换色填充。
意匠图一个横格代表2根纬纱,勾边可以采用自由勾边。
然后将图片进行填充,用不同的颜色进行换色和表面换色。
意匠图编辑好以后再保存到纹织CAD系统中。
8.重设意匠。
将其中的纬密和纬纱数分别改为该织物的总纬密以及总纬纱数,由于织物为纬二重的织物,且二种纬纱为1:1的关系,所以纬密和纬纱数都应该各增加一倍,也就是说将小样参数中的纬密改为108,纬纱数改为1184。
改好小样参数之后确定“是否将原图缩放”选中,此时织物中的每一纵格还是表示一根经纱,而每一横格则只表示一根纬纱了。
9.铺组织(参考组织为p1-1,将1号色与2号色换为其他颜色,再选择一号色点击背景铺组织)10.投梭该织物为两纬常织,所以只需要生成两梭投梭。
投梭时,投梭时先选1号色投第1纬从头投至尾,再选2号色投第2纬从头投至尾。
在两梭都投完之后,先点击撤销,然后再保存投梭。
11.进行组织表配置。
该织物有两纬,且是按展开的做法来做的组织,最后的组织表中每一种颜色对应的组织都只有一个,意匠展开以后织物组织图,每种颜色的第1纬组织和第2纬组织都是相同的。
纹织物以梭勾边设计
花纹 轮 廓 的情 况 。
x +l X d J8 — 与x x +j ) < d (+I 8
维普资讯
第 5期
黄翠蓉 ,等 :纹织物双梭 勾边 设计
2 9
计算机的图形处理是先把 图形转化为一定的结构数据存储起来 ,对 图形的运算处理变成对 图形的数据
进行 运 算和 处理 。初始 意 匠根 据 以 后要 处理 的情 况 ,进 行特 殊 的数 据化 。对 于任 一 意 匠格 ,根 据它 与纹 样
匠纸 流程 图如 图 l 所示 :
H- K[l l B C OR[ l ] L i[ = B OL j i [ lJ
结
竺
I
图 1 三个 动态 数组 的生成流 程 图
1 初 始 意 匠图 数 据 化 . 2
收稿 日期 :2 0 -22 0 20 -9 作者简介 :黄翠容 ( 9 8 ) 1 6 一 ,女 ,讲 师,研 究方 向:纺织材料、纺织 品设计教 学及科研
维普资讯
第 1卷 第 5 5 期
20 0 2年 1 0月
武 汉 科 技 学 院 学 报
J OURNAL OF W UHAN NS TUTE OF S ENCE AND I TI CI TECHNOLOGY
V 11 . o . 5 No 5 0c . 0 2 t2 0
yd i + n+1 Y 一
当y y + i ) < d ( n +1 IC OR g t i e( , )+ J OL [ ep x l y 】 x
色织纵条纹织物的设计
16丝绸科技D2019年第5期色织纵条纹织物的设计蒋秀翔'(1.苏州经贸职业技术学院江苏省丝绸工艺与材料工程技术研究开发中心,江苏苏州215009)摘要:对纵条纹织物的结构特点进行分析的基础上,探讨了几种色织纵条纹织物的设计。
关键词:纵条纹;色织;织物设计中图分类号:TS941文献标志码:B文章编号:1003-9910(2019)05-16-03将两种或两种以上的组织并列配置在织物的左右,就可以形成有纵向条纹效应的组织,称之为纵条纹组织“。
1纵条纹织物的结构1.1纵条纹组织的特征两种或两种以上的组织在织物表面左右并列配置后,各个不同的组织就可形成纵向纹路:纵条纹织物的设计目的是将条纹的特征体现出来,所以组织与色彩应该搭配合理才能使纵条纹的特征以及想表现的花样明显。
1.2纵条纹组织的构作原理(1)各纵条纹的交界处要界限明显,交界处相临两根经纱的组织点应配置成“底片翻转法”的关系,或相邻两纵条纹采用不同的色纱。
(2)在一个组织循环中,各种组织的交错次数不要相差太大叫否则不同经纱缩差异大,经纱张力差异大,织造困难。
由于有浮长线部分的经纱比平纹部分的经纱结构松,在具体设计的时候,可以通过适当控制提花部分的面积、改变箝经密、控制不同条纹的纱线张力等方法来达到布面整体的平整效果。
1.3纵条纹组织的上机操作(1)纵条纹的穿综方式一般采用分区间断穿法,每种组织穿一个区域。
(2)每箝穿入数依据各条纹组织而定。
一般而言,每个条纹的经纱根数应该为每箝齿穿入数的整数倍。
2纵条纹织物的设计实例2.1实例一2.1.1组织结构设计本例为小提花和纬面斜纹配置而成的纵条纹织物,在选择这两种的组织进行配置时,由于两种作者简介:蒋秀翔(1973.6),副教授,硕士,主要研究方向为纺织新材料与纺织品设计•门躱於绸•2019年第5期丝绸科技217组织都浮长线和平纹短浮点,因此组织之间不会出现松紧不一的情况;这两种组织一种为纬面斜纹纹路,一种为经面菱形小提花,分别呈现了经纬两种色彩。
纹织学与大提花织物设计作业
《纹织学与大提花织物设计》课程Patterns and Fabrics in Design
学生姓名潮
学号201354995133
学院材料与纺织工程学院
专业纺织工程
班级纺织(卓越)121
导师姓名徐旭凡
一、设计四方连续图案
(a)(b)
(c)(d)
图1 纹织CAD设计四方连续图
(a ) (b )
(c ) (d )
图2 PS 设计四方连续图
二、实际织物分析与设计
(一)实物扫描图片
(a)(b)
图3 实际织物
(二)织物相关结构参数测试与分析
表1 织物样品主要结构参数
(三)实际织物四方连续图案
(a)(b)
图3 实际织物相应纹样
(四)实际织物EP文件的生成(根据实验室提花机规格或企业提花机1408针,经密64根/cm, 纬密单梭20根/cm 进行设计)
1.织物(a)
(1)意匠参数设置
(2)织物组织
图4 织物组织与纹样对应关系
P7-3j P7-3j2 P7-3w P7-3w2
织物花纹组织
(3)组织配置表与辅助表设计
组织配置表
辅助表设计(4)根据实验室电子提花设计EP文件
2.织物(b)
(1)意匠参数设置
(2)织物组织
P121jz P121jf P121wz P121wf
织物花纹组织
(3)组织配置表与辅助表设计
组织配置表
辅助表设计(4)根据实验室电子提花设计EP文件
五、织物用途效果示意图
织物设计效果图一(沙发用)
织物设计效果图二(桌布用)。
第九章纹织设计项目—大提花毛巾织物设计
第九章纹织设计项目5—大提花毛巾织物设计项目介绍:毛巾织物是由两组经纱和一组纬纱交织而成的,其中毛经纱和纬纱交织形成毛圈,提花毛巾是毛巾织物通过毛圈的分布来形成花纹图案,织物表面图案具有很强的立体感。
本项目以普通的提花毛巾设计为驱动,通过对提花缎档毛巾织物设计的训练,使学生能够认识提花毛巾织物特点和设计特点,熟悉提花毛巾织物的设计过程,并能够进行提花毛巾织物的组织纹样设计、意匠设计和装造工艺设计。
项目任务:完成提花缎档毛巾织物设计。
知识目标:熟练掌握提花毛巾织物特点、组织结构和生产特点。
能力目标:能够把所所学的有关纹织的知识运用到提花毛巾织物的设计中。
一、毛巾织物的特点毛巾织物具有良好的吸湿性、保暖性和柔软性,是人们日常生活中的必需品,以满足人们的擦、铺、盖的实用性和装饰性的需要。
毛巾织物是由两组经纱和一组纬纱交织而成的,其中毛经和纬纱交织形成毛圈组织,地经与纬纱交织成地组织,毛圈组织与地组织配合后,再通过织机特殊的长短打纬装置即可织造出完整的毛巾来。
毛巾的原料主要以棉纱为主,有纯棉毛巾、真丝毛巾、化纤毛巾、混纺毛巾等品种。
提花毛巾的花纹图案简洁大方,具有较强的立体感,它的花型和色彩主要是有毛经纱所起的组织以及色经的交替来体现的。
提花毛巾的种类很多,常见的有面巾、餐巾、枕巾、浴巾、毛巾被、地巾等,还有一些提花毛巾是经过特殊后处理,如碱缩毛巾(用冷浓烧碱溶液浸渍,使毛巾骤缩,可改善毛巾的吸水性和上染性,也可使较高的毛圈呈螺旋状,达到手感丰满,外观独特的效果),丝光毛巾(用丝光纱做毛经或地经),绒面毛巾(割去毛圈顶部,使毛巾有绒毛感)。
现在毛巾的产品生产工艺及加工方法日趋先进和多样化,除了提花毛巾以外,还有印花、高矮毛圈、绣花、贴花、双层等风格各异等产品。
二、毛巾织物的组织(一)毛巾织物的基本组织毛巾织物中地经纱与毛经纱排列之比一般为l︰l,另外地经纱与毛经纱排列之比还有1︰2,2︰2等排列情况。
地经与毛经的基本组织一般都为平纹变化组织。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《纹织物设计实习》报告纹织物设计(纹织CAD)作品
学院:纺织服装学院专业:
姓名:班级:
支持软硬件:时间:______
指导教师:
单层纹织物规格参数(1)
表1-1 高支高密提花台布主要规格
纬二重纹织物规格参数(2)
纹织物设计指导书
一、织物分析
1.分析确定织物正反面:
根据纹样图案清晰度、织物光泽度、色彩搭配、色彩鲜艳度等确定织物正反面
图为织物正面↓经向
2.确定织物经纬向:
根据织物经纬向密度大小、线密度大小、纱线原料等确定织物的经纬向。
经密98根/1厘米,纬密36根/1厘米。
3.分析织物纹样,确定纹样循环(花回)大小:
扫描范围:宽度16.4286厘米,高度21.1667厘米。
4.做出一个循环的大小,用色笔描出。
(如果循环过大,用色笔将其分成若干部
分)
二、来样扫描:
1.按照已标出的区域分块进行扫描
2.扫描仪可扫范围为21cm*27cm
3.扫描时参数选择:
1)分辨率取150-300(由织物经纬密度决定):本次扫描选分辨率为150。
2)扫描图片格式为BMP格式,保存在bmp文件夹中
3)分色号尽量选在靠后一点的数字区域如30号以后,因为分色号以外的色不能用来修改意匠图。
本次分色号选32.
4)调整明暗度、对比度使图案清晰度到最佳位置
4. 扫描后单击“取消”键:因为此时没有最后确定织物参数,只有在“重设意
匠”参数时才点击“确定”键
三、意匠图设计
1.打开文件。
从bmp文件夹中找到你的图片
2.图片进行裁剪、拼接、修整、接回头
3.对照织物原样,检查纹样循环的完整性
4.描绘纹样轮廓:
1)注意连线的连续和封闭
2)注意曲线的自然弯曲
3)注意检查纹样中每一个需要描线的地方
5.分析纹织物中的组织构成。
注意对复杂组织的分析:如二重、双层、多经多
纬和抛花组织的分析
所分析织物:地为双层组织,表组织为五枚三飞纬面缎,里组织为五枚三飞经面缎;
6.对照织物纹样,在不同组织的地方填不同的色彩(织物中的组织数与意匠图
中的色彩数相同)
7.填色彩时注意
1)对不同颜色地方在填充时进行保护
2)对边缘处进行保护
3)注意对0号色和背景色的应用
8. 存入意匠文件(yj)
四、分析组织:
1、提花织物组织复杂,因此需要认真进行拆纱分析。
一般提花织物按照组织结构主要有以下几种:
1)单层组织织物:织物有一个系统的经纱和一个系统纬纱组成(分析时看织物正反面均可)
2)二重组织织物:织物有两个系统的经纱和一个系统纬纱,或两个系统纬纱和一个系统经纱组成(分析时注意看织物正反面的表里组织。
另外,软件对二重组织分成拆开做和不拆开做两种情况,要注意拆开需要分析表里组织;不拆开要注意组织的合成)
3)双层组织织物:织物有两个系统的经纱和两个系统纬纱组成。
(分析时注意看织物正反面的表里组织。
另外,软件对双层组织分成拆开做和不拆开做两种情况,要注意拆开需要分析表里组织;不拆开要注意组织的合成)
4)多层(重)组织:织物有多个系统的经纱或多个系统纬纱组成。
(分析时注意看织物正反面的表里组织。
另外,软件对多层(重)组织分成拆开做和不拆开做两种情况,要注意拆开需要分析表里组织;不拆开要注意组织的合成)
2、注意分析组织时组织点的起始位置。
3、注意分析组织时,纱线与起始点的关系,不要随意取,一定要按照实际的纱
线排列顺序做。
五、工艺设计(本次模拟按单层)
1.根据分析的组织对意匠图进行铺组织:
1)可以从组织库中选择组织(texture文件夹中)
粉色花组织选P51(5枚3飞经面缎),蓝地组织选P5(5枚2飞纬面缎),绿色轮廓选组织为P2(平纹)
2)可以自己重新设计组织(注意对组织图进行命名)
3)注意双层组织、多层组织、接结组织、重组织的设计以及合成组织的建立:可以有两种选择:扩开、不扩开
2.进行组织表配置:要注意重组织和多层组织的组织选择及合成。
注意是选择扩开做何不扩开做时组织图的确定。
选择组织后,点击“存入意匠”,然后单击“确定”。
3. 注意选择纬纱即投梭
六、纹板设计
1.根据设备要求选择不同的纹板,生成纹板
2.可以用EP方式检查纹板
3.检查组织点的覆盖情况
4.检查浮长线长短:可用高亮显示
六、设计样卡
1.样卡选择电子龙头提花织机(自己设定一种样卡)
2.样卡参考仿样设计的织物所需纹针数:根据织物循环大小、织物密度来确定纹样的大小,计算出所需纹针数
七、织物模拟
1.注意选择纱线支数
2.注意色彩的选择
3.注意选择纱线种类
4.注意选项中的“简单组织”、“复杂组织”的选项
5.如要对织物色彩进行调整,应选择可以调整的选项
6. 模拟分逼真模拟和简单模拟
八、实习报告要求:
(一)对提花织物收集资料
1.提花织物主要用途
提花织物主要用于一些装饰用的产品。
提花面料一般可用于高中档服装制作用料或是装饰行业用料(如窗帘,沙发布用料),提花面料的制造工艺复杂。
经纱和纬纱相互交织沉浮,形成不同的图案,凹凸有致,多织出花、鸟、鱼、虫、飞禽走兽等美丽图案。
所以装饰功能比较明显,但是,由于提花织物得种类较多,根据不同的需求,提花织物的用
途也多种多样。
2.提花织物流行趋势
提花织物流行趋势是,织物的复杂程度越来越高,外观越来越精致,所用的材料也越来越新颖,尽量满足市场的发展潮流,符合消费者的消费心理。
但是提花织物的织造过程越来越智能化,达到的效果是提花织物的花纹越来越精细准确,织物色彩的选择越来越丰富。
3.提花织物发展前景
随着提花织机和技术的不断发展,提花织物无论是从种类、色彩及使用功能上都将变得越来越多样。
我觉得提花织物的发展会代替一些简单组织的织物,占领相当大的一部分纺织消费市场的份额,只要设计独特,选料新颖,组织选用合适,工艺先进,所生产的提花织物一定很有市场,提花织物的发展也会一片光明。
(二)简单提花织物分析(样品一块)
1. 织物上机图确定
2.织物各项主要规格分析确定
(二)提花织物来样设计
1.贴上织物原样
2.分析出织物组织并画出每个组织的组织图
粉色
地
平纹边
3.打印彩色提花织物意匠图
4.打印组织图(图过大,做出局部)
5.打印纹版图
6.打印样卡
7.打印彩色织物模拟图
8.说明织物用途及织物外观风格、织物主要技术规格(纱线原料、种类、色彩、纱线排列、织物组织、经纬纱密度等)、主要工艺参数(一个循环
的纱线数、一个循环的大小尺寸、使用的纹针数、选择的样卡种类、电子龙头种类等)
我们认为:该面料可用于做一些沙发套的表面布料,也可以做一些窗帘,屏风等装饰面料,除此之外,我觉得该面料还可以做一些功能用产品,例如可以做汽车座套面料等。
该面料采用白色,咖啡色混和使用,,透出该面料的典雅。
有一定的悬垂性,花型比较大且清晰,色泽光亮,并带有少量的金线,突出该面料的质量比较好,档次高。
织物采用双层单层混合的织法,纱线原料是合成纤维中的涤纶,起花部分采用双层表里换层,地部采用单层织法、经纱采用白色长丝,纬纱采用有一定捻度和粗度的纱线和金线。
纬纱颜色和金线颜色相近,透出该织物和谐自然。
经纬纱密度分别是980根每10cm、360根每10cm.,由于花纹循环比较大,在此,我们只取一部分花纹进行分析,所取大小经纱数为1610,纬纱数为762使用的纹针数1610根,选择的样卡种类是2400剑杆机。
9.总结
通过这次设计,我们学到了很多知识。
在老师的详细指导下,我们用了一些时间系统的的学习了浙大经纬纹织CAD和织物模拟软件的有关知识。
在老师详细的讲解后,我们认真的熟悉软件中的各个功能。
在老师的帮助和自己的不懈努力下,通过学习,基本掌握了利用浙大经纬纹织CAD和织物模拟软件来实现纹织物的操作过程和各个工序中注意事项,除此之外,我们还学会一些关于扫描机一些知识,以及如何对一块纹织物进行扫描,纹织物在扫描前所进行的处理。
11 / 11。
