电磁炉烧保险管故障维修
电磁炉常见故障维修方法
电磁炉常见故障维修方法电磁炉是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。
以下是店铺为大家整理的电磁炉常见故障维修方法，供大家参考!电磁炉常见故障维修方法一、灯不亮，风扇自转1.LED插槽插线不良重新插接或换LED板2.稳压二极管ZD2坏换稳压二极管ZD23.基板组件坏换基板组件电磁炉常见故障维修方法二、不开机(按电源键指示灯不亮)1.按键不良检查并更换按键板2.电源线配线松脱重接3.电源线不通电重接或换新4.保险丝熔断更换5.功率晶体IGBT坏更换6.共振电容C103坏更换7.阴尼二极体检查并更换8.变压器坏，没18V输出检查并更换9.基板组件坏更换电磁炉常见故障维修方法三、蜂鸣器长鸣1.热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC2.振荡子坏，[2]变压器坏换振荡子，检查或更换变压器3.基板组件坏检查或更换基板组件电磁炉常见故障维修方法四、功率无变化1.可调电阻换可调电阻2.加热/定温电阻用错或短路检查加热/定温电阻3.主控IC坏检查或换主控IC5.基板组件坏换基板或换基板组件电磁炉常见故障维修方法五、置锅，灯闪烁1.比流器CT坏换比流器CT2.锅具不对，非标准锅具用正确锅具3.IC1/IC6/R501可调电阻坏检查对应器件电磁炉常见故障维修方法六、锅具正常，但闪烁并发出“叮叮”响1.锅具检测处于临界点2.更换R104阻值电磁炉常见故障维修方法七、通电无反映或不能操作1.插头与插座接触不良或或过于松动插头内金属片未接触2.把磁炉插头插好3.插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机。
苏泊尔电磁炉修理方法
苏泊尔电磁炉修理方法虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。
下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!苏泊尔电磁炉修理方法苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。
由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。
换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。
再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。
苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。
如无18V电源输入则故障就在前级开关电源电路中。
(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V 电压，可以判断是D31开路。
如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。
苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。
如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。
苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法检查电容C2、C3是否有漏电、击穿现象。
电磁炉十大常见故障检修流程
电磁炉十大常见故障检修流程1、加热功率小（或功率调不大）2、上电无响应3、开机烧保险4、屡损IGBT管5、不加热，且无锅或提锅时不报警6、不加热，但无锅或提锅时报警7、不停地检测锅具，但不能进入正常加热状态8、断续加热9、开机后蜂鸣器长鸣一声后关机，并显示故障代码10、按键失灵一、加热功率小：1、故障原因；（1）所用锅具不符合要求（2）电流检测电路工作异常1）电流互感器损坏（A）。
2）整流二极管及滤波电容器损坏（B）3）电流检测电路线路开路（C）。
4）单片机CPU及电路异常（D）。
（3）功率控制电路异常1）IGBT管损坏（A）2）驱动放大电路三极管损坏（B）。
3）比较器损坏（C）。
（4）单片机PWM脉冲异常1）积分电容器损坏（A）。
2）前置驱动放大电路损坏（B）。
3）单片机CPU及电路异常（C）。
（5）谐振电容容量减小二、上电无响应：1、故障原因；（1）电网电压供电电路异常1）空气开关损坏（A）。
2）插座损坏（B）。
3）线路接线头接触不良（C）。
（2）保险管熔断1）压敏电阻（A）、IGBT管（B）、整流扁桥（C）、电网电压检测电路整流二极管（D）及电容器（E）击穿损坏。
2）开关电源电路限流电阻（A）及三端稳压器7805（B）开路受损；电源芯片（C）、稳压二极管（D）、开关二极管（E）、电解电容器（F）、高压电容器（G）及高频开关变压器（H）击穿损坏。
三、开机烧保险：1、故障原因；（1）高压供电电路异常1）滤波电容器失效或脱焊（A）。
2）高压供电电路开路损坏（B）。
（2）同步比较电路1）电容器及电阻损坏（A）。
2）比较器损坏（B）。
（3）LC振荡电路异常1）共振电容器容过大、失效、漏电、击穿损坏（A）。
2）限幅稳压二极管漏电损坏（B）。
3）驱动放大电路损坏（C）。
4）IGBT管质量不良（D）。
5）排风机损坏（E）。
6）加热线盘受损（F）。
7）单片机CPU及电路异常（G）。
四、屡损IGBT管：1、故障原因；（1）电网电压供电电路异常1）空气开关（A）及插座接线头（B）接触不良。
电磁炉故障维修方法
如今很多家庭为了方便起见，生活当中都会使用电磁炉来煮火锅之类的，会特别的方便又实用，时间久了之后，免不了会发生一些故障问题，下面小编就来介绍下电磁炉故障与维修方法
1、爆机—烧保险以及IGBT
整体显露的问题是通电没反应，电磁炉不作业。
当把机体拆卸开，会看到保险烧炸了，并且炸裂得很严重，保险的玻璃周围全都炸黑了。
通过仔细查看，会发觉在那个大散热器底部的IGBT也穿透了，有时附带都会把整流桥一起烧了，但是整流桥比IGBT坚固多了，通常情况下，只会烧坏IGBT。
碰到这类状况，大家切记不必急着替换新零件检查。
需要看一看是否有别的的坏件，其实可以把电路中全部大电阻以及大形态的电阻都检查一遍，另外驱动IGBT上的2个三极管(8050，8550)一样要检查，再查看300V滤波电容以及0.33uF谐振电容是否有起包。
2、整机内反应但没有爆机
进行试验性操作，电磁炉不作业，把机身拆开，发觉保险丝没有损坏。
这类状况，通常是整机的电源转变芯片烧毁了，它通常形成18V电压，再通过7805形成+5V电压供CPU作业，没了+5V，CPU不作业，电磁炉显然不作业了。
检查电源转变芯片四周，看是否有一起毁坏的小器件，若是有，就要更换新的。
3、可以开机但显示故障代码
出现这种情况，首先要清楚代码的意思，之后再有目标的修理。
电脑上的电磁炉故障代码非常多，大家不妨充分运用。
这种故障，通常都是那些大阻值大体型的电阻系数变了，不妨一个个地检查，有变值的就替换。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
千泽最新电磁炉线路板故障维修分析图解
线路板故障分析图解：一、 电源主电路故障现象：无反应，不工作，不通电，烧机，炸机。
故障原因：保险管FUSE 烧断，功率管IGBT 、桥堆、压敏电阻10D471击穿或炸裂，C11、C12爆裂或失容变值，查驱动部分及其它引起以上元件变坏的电路部分。
二、 开关电源0E C 104U 7/400V摸屏电源故障现象：电磁炉无反应，不通电，保险丝烧断故障原因：测18V 和有无输出，如无；查R37有无烧断，EC10有无击穿漏电，VIPER12A有无击穿短路，18V 和12V 电源输出有无短路，78L05击穿或芯片短路、Z3变坏。
三、 信号驱动部分电路故障现象：无功率输出，不检锅，功率调不大，故障原因：Q7、Q8变坏，LM339、EC8变值，C3失容或变值、C24击穿。
四、 蜂鸣器和风机电路故障现象1：蜂鸣器不响，蜂鸣器声音小，风机控制OK 。
故障原因：D1、Q4、C6，BZ1坏或不良。
对应排线断路。
故障现象2：风机不转，转动慢。
故障原因：Q1坏、负离子短路击穿，芯片输出电压变低或短路五、 炉面温度保护电路K/3950炉面传感器5.1K*C N 2片 14 脚故障现象：显示E1；炉面温度过高。
故障原因：热敏电阻开路或短路，C26击穿或漏电变值；芯片14脚短路或变坏。
六、 IGBT过热保护芯 片 15 脚故障现象1：显示E2。
故障原因：RT2开路或短路故障现象2：显示E6。
故障原因：IGBT （散热器）温度太高，风机散热不良，转速慢。
进风口或出风口有异物堵塞。
七、 电压保护电路R2R52电压保护故障现象：显示E3，显示E4。
故障原因：R2、R52、R18变值，EC3漏电变值失容。
D13、D14击穿短路。
八、 电流检测电路CT1工作时约0.3V,随功率增加高时不工作故障现象：不检锅，功率调不大，功率间断。
故障原因：电流互感器次级开路，VR1变值开路；EC7漏电变值；C6失容。
九、 CPU 控制电路 FAN K............IADVAD+5INTPWM PANTMINIGBTCOM4十、 灯板排线控制电路I A D+5V十一、 同步及反压保护电路585宽调节故障现象1：不检锅，炸机。
电磁炉故障维修实例
3、目测通讯排线插座焊点是否松动，若不是，则更换灯板。
五故障现象：开机灯不亮
分析步骤：灯板是旧程序
维修方法：
1、拆开整机，目测灯板板底是否有一个贴片电阻，若没有，则是旧灯板，更换新灯板。
六故障现象：E0(无锅）
分析步骤：锅是否用错
维修方法：
1、更换平底铁锅或者平底不锈钢锅，不能用瓦锅或者陶瓷锅。
维修方法：
1、用抹机水或其他区污渍的水，将黑金板表面擦干净。
2、用卡尺测量黑金板是否在0.3-0.5mm之间，若不是，则更换பைடு நூலகம்金板。
3、拆开整机，目测开机那个弹簧的焊点是否在装配的时候撞松动，若是没有，则更换灯板。
四故障现象：左右无通讯
分析步骤：灯板通讯排线没有插好
维修方法：
1、拆开整机，目测通讯排线是否在装配是扯断。
维修方法：
1、拆开整机，更换炉面传感器
十故障现象：E4
分析步骤：炉面传感器开路。
维修方法：
1、拆开整机，目测炉面传感器是否没插或者没插到位。
2、使用万能表100K档测量炉面传感器阻值在73K左右，若是无穷大，则更换传感器。
十一故障现象：E9
分析步骤：没有装线盘
维修方法：
1、拆开整机，用螺丝刀拧紧线盘的螺丝。

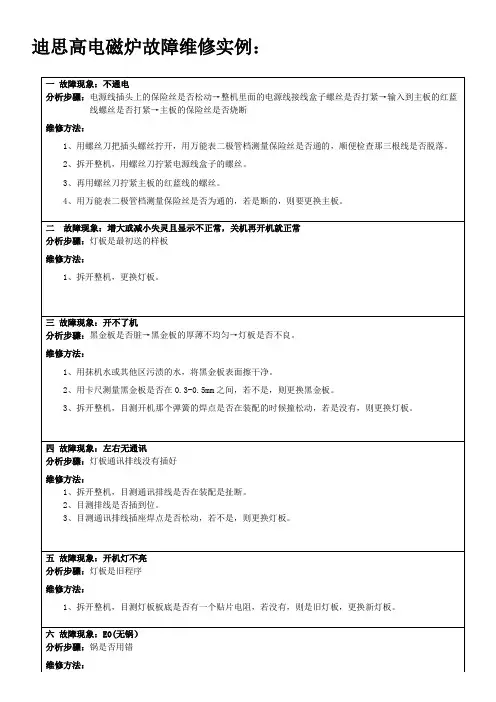

迪思高电磁炉故障维修实例：
一故障现象：不通电
分析步骤：电源线插头上的保险丝是否松动→整机里面的电源线接线盒子螺丝是否打紧→输入到主板的红蓝
线螺丝是否打紧→主板的保险丝是否烧断
维修方法：
1、用螺丝刀把插头螺丝拧开，用万能表二极管档测量保险丝是否通的，顺便检查那三根线是否脱落。
2、拆开整机，用螺丝刀拧紧电源线盒子的螺丝。
电磁炉屡烧IGBT快速排除方法
• 160•以美的MC-SH2115型号电磁炉为例，介绍电磁炉结构框图和主电路的工作原理，再结合实际维修经验，分析电磁炉屡烧IGBT 管的四种快速排除方法，并列举相应检修实例。
前言：电磁炉按感应电流频率的高低分工频和高频两种，工频电磁炉工作简单可靠，但噪声大，热效率低，而高频电磁炉具有噪音小，效率高和外观美等优点，目前家用电磁炉一般为高频电磁炉。
在电磁炉维修中，经常会遇到烧坏IGBT 管现象，本文在分析电磁炉主电路原理的基础上，总结出电磁炉屡烧IGBT 管的快速检修方法，供维修技术人员参考，具有一定的指导意义。
一、电路结构框图及主电路原理分析1、电路组成及框图高频电磁炉由以下模块组成：主电源电路、低压供电电路、LC 振荡电路、同步振荡电路、PWM 脉宽调控电路、IGBT 驱动电路、IGBT 高压保护电路、浪涌保护电路、电流电压检测电路、蜂鸣器报警电路、锅具温度检测电路、风扇驱动电路和微处理器控制电路，其电路原理框图如图1所示。
图1 电磁炉原理框图2、主电路工作原理分析以美的MC-SH2115型号电磁炉为例，其主电路原理图如图电磁炉屡烧IGBT快速排除方法广东省湛江市技师学院 庞萍丽2。
市电整流滤波后一路经开关电源电路稳压得到18V 和5V ，给LM339、IGBT 驱动、风扇、单片机电路等供电，一路给主功率电路供电。
开机后单片机PWM 口输出脉宽调制信号，经积分电路送到U2D 的脚作为基准电压，同时PAN 口输出负脉冲触发信号给电容C6充电，使IGBT 导通，300V 电压经线盘和IGBT 管形成回路，电源对线盘充电，线盘的输入端、输出端分压后分别送到U2B 的⑥脚和⑦脚，由于IGBT 管导通，U 6小于U 7，比较器U2B 输出高电平，使U2D 的脚输出低电平，IGBT 截止，线盘的电流给高频谐振电容充电，电路成高频谐振状态，因截止瞬间线盘产生反电动势，电压升高，U 6大于U 7，比较器U2B 输出低电平，比较器U2D 输出高电平，IGBT 重新打开，LC 产生谐振，同时，5V 电压经R26、R27给C6充电，当C5向加热线圈放电结束，比较器U2B 输出高电平，加上C6充满电后的电压，使脚输出低电平，IGBT 截止，U2D 的⑩脚电压通过二极管D17快速放电，这一充放电过程，就形成了锯齿波，送给PWM 调制电路，如此不断循环。
电磁炉烧保险管故障维修
.这些都检查下先。
18v稳压管，lm339滤波电容5微法，驱动三极管，.. 或者是电阻开路了,也就是功率管旁边的稳压管击穿了,像你那样.的电阻,上次好像是个检锅的470K有二个故障也有可能,我也遇到过微法和零点几微法）是否开焊、容量减小和开路；检查5电容器（检查那两只黑色的是否阻值变大。
和那几只大功率电阻功率管之类的故障时，为避免屡烧元件，可去掉保险在其位置上串入一IGBT在处理烧保险和左右的灯泡，重点查桥堆直流输出滤波电容和线圈谐振电容有无损坏只有100W热心网友烧坏，不能马上换上该零件，必须确认下列其它零件是在正常IGBT保险丝或又会烧坏。
和保险丝状态时才能进行更换，否则，IGBT次级电阻是否断脚，正常状态如下：用万用表电阻档测量互感器互感器1。
测量0Ω。
约80Ω；初极为二极管档测试）：2．整流桥是否正常（用万用表电压降，调无显示。
有0.9V左右的A：万用表红笔接“-”，黑笔接“+”，调无显电压降，黑笔分别接两个输入端均有0.5V左右的-B：万用表红笔接“”示。
，调无显电压降，红笔分别接两个输入端均有0.5V左右的C：万用表黑笔接“+”示。
；是否受热损坏。
（如果损坏已变形或烧C303C302；3．检查电容C301；熔）和，要求1是否击穿：测量方法：用万用表测量．检测芯片83168316引脚4 之间不能短路。
7；和41；和4；7和22口线CPU热敏开关绝缘保护是否损坏。
按键动作不良的检测测量处5．IGBT 是否击穿同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就。
更换6IGBT就要IGBT1三极管最多元；一个IGBT没换；代价就是过不了多久再烧；两个电容；翻十几翻了）还要检查下0.2 UF 0.3UF5UF IGBT换新，因为这些元件变质会使和推动对管C3和谐振电容C11Q4,Q5最好把滤波电容爆管，必换推动对管。
另外我想同步电路你也应该查一查，这也是管烧坏的。
另外IGBT IGBT 有可能烧管的原因。
电磁炉常见故障以及维修方法
电磁炉常见故障以及维修方法1、爆机—烧保险和IGBT。
具体表现是通电没反应，整机不工作。
我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给烧黑了。
我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。
如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。
此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。
只有这几个电压正常了，才能安装IGBT。
这样能排除大部分爆机故障。
2、整机无反应，但没有爆机。
试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3、能开机，但显示故障代码。
这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v5uF电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一般也可以排除。
少数的也可能是由LM339损坏所致，可通过代换的方法验证。
电磁炉维修方法
电磁炉维修方法(1) [电磁炉修理方法]电磁炉的修理技巧以及选购误区电磁炉因加热速度快、节能环保等优点而得到人们的宠爱，但是有的时候电磁炉出问题，许多人都是自己动手修理。
下面是百分网我为你整理的电磁炉的修理技巧的相关内容，盼望对你有用!电磁炉的修理技巧现象1、开机烧保险。
①首先将电磁线盘的接线脚断开换上保险管，测量电容c102两端电压，一般桥式整流的直流输出电压为220v-300v，如无电压或连续烧保险，推断为桥式整流块坏。
分析缘由：假如整流桥击穿，则220v沟通直接短路。
②c102两端有电压，推断为igbt坏，换上后故障排解。
分析缘由：c102两端有电压，说明桥式整流的直流输出正常，假如igbt的两个输出脚击穿，则相当于直流短路。
③桥流桥及igbt都没有坏，但依旧烧保险，ia8316s集成块坏，换上后故障排解。
分析缘由：由于ta8316s输出的脉冲角度过大，导致igbt消失过载。
现象2、风机不工作①拨掉风扇fan插线排，检测有无12v供电，如有，则风扇电机坏。
分析缘由：电源正常，通常风扇电机为短路或断路。
②fan插线排无12v电压，驱动三极管q703放射极击穿，换上q703，故障排解。
分析缘由：当q703都没有坏，集成块ic4坏，换上ic4集成块，故障排解。
③风扇电机及q703都没有坏，集成电路块ic4坏，换上ic4集成块，故障解除。
分析缘由：假如集成电路块ic4的第7脚无高电平输出，那么q703的放射极没有偏置电压，q703的集成极依旧无法导通，供电处于断路状态。
现象3、电磁炉开机操作显示均正常，但不加热。
①测量ta8316s的第③脚有无18v电压，如无，可检查q201有无击穿、zd201有无击穿，如有击穿换上后故障排解。
分析缘由：假如ta8316s的第③脚无18v电压，故障点应在供电电源串联稳压电路，所以必需先检查构成串联稳压电路的基本部件。
②ta8316s的第③脚有18v电压，故障应在ic3集成块ta8316s，换上后故障排解。
电磁炉常见故障检修
电磁炉常见故障检修归总第一、加电无反应一、加电无反应的故障原因分析对于该故障现象，首先要确认所使用的电源插座内是否有正常的交流输入电压，然后打开电磁炉外壳，检查熔断器是否熔断并确定出现故障的大致部位。
加电无反应分以下两种情况。
<!--[if !supportLists]-->1、熔断器损坏在电磁炉设计中熔断器的容量一般为15A左右，自行熔断的现象很少出现，几乎都是负载电路元件损坏引起其过流烧坏。
在检测中若发现熔断器烧断，首先要检查交流输入回路、主回路的大功率元件是否击穿短路，如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。
若功率管正常，整流桥、压敏电阻和消干扰电容中其一损坏，可将损坏元件更换，即可排除故障。
若发现功率管击穿短路，还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V滤波电容等部位进行检查。
<!--[if !supportLists]-->2、熔断器良好熔断器良好表明电路无过流现象，先检查电源线是否良好、电源进线插件引脚是否和电路板开焊，或低压电源电路中是否有元件引脚开焊。
若正常，加电测量5V输出电压是否正常。
若不正常，表明低压电源电路或5V负载电路元件异常。
若5V正常，检查CPU外部电路元件或CPU。
二、加电无反应故障检修流程①熔断器损坏时应测量整流桥交流输入端的阻值，若为0或很小，应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。
若阻值正常，应测量功率管集电极对地阻值，若不正常，应检查整流桥、330V滤波电容、功率管等元件。
②若功率管击穿短路，先检查驱动电路元件是否正常。
驱动电路采用集成电路TA8316是，测量1脚、7脚对地电阻，若为0或较小，则表明该集成电路损坏。
③若驱动电路元件正常，应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。
④取下加热线盘，加电测量低压电路中的18V、5V电压是否偏低。
电磁炉烧保险丝故障如何维修
电磁炉烧保险丝故障如何维修电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换。
那么如果针对电磁炉烧保险丝了该如何维修呢?以下是店铺为你整理的电磁炉烧保险丝故障如何维修，希望能帮到你。
电磁炉烧保险丝故障如何维修一、电路板烧IGBT或保险丝的维修程序保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
这样付出的代价就大了。
1.检查保险丝是否烧断2.检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿短路。
A：“E”极与“G”极;“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。
3.测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。
4.整流桥是否正常(用万用表二极管档测试)：A：数字万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5.检查电容C301;C302;C303;是否受热损坏。
(如果损坏已变形或烧熔)6.检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2;1和4;7和2;7和4之间不能短路。
7.IGBT处热敏开关绝缘保护是否损坏。
按键动作不良的检测测量CPU口线是否击穿：二、按键动作不良用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”;黑笔接“CPU每一极口线”。
否则，说明CPU口线击穿。
三、功率不能达到到要求1.线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5µH，PD系列为L=140±5µH。
小刘家电之电磁炉的故障维修方法
一: 2004年设计的电路板共有三种型号,分别是V41、V42和V44,这三种型号的电路板其实都是一个方案,电路的原理是一模一样的,只是根据千泽每款的外观不同的电路板排版方案。
故障一、显示E0(表示无检锅)方法:将R801的1.5K电阻改为2.5K的电阻。
如果显示E0并且发出叱...叱...声方法:将R506,R507,R610,R611,R612的这五个120K的电阻全部换掉,如果还是不行,再将ZD6019.1V的稳压管和IC2339换掉,即可以解决这一故障。
故障二、显示E2（表示温控器开路）方法:将发热盘上的100K热敏电阻换掉,如果还是不行,再将功率管上的10K热敏电阻换掉,即可以解决这一故障。
故障三、显示E3（表示高压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R403 2.7K的电阻改为2.4的电阻.如果还不行，那么将主板上的CPU(单片机)换掉。
故障四、显示E4（表示低压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R4032.7K的电阻改成3K的电阻,如果还不行,那么将主板上的CPU(单片机)换掉。
故障五、显示E5（表示炉面超温保护）方法：将主板上的CPU（单片机）换掉。
故障六、显示E6（表示功率管超温保护）方法：首先看一下风机是否转，如果不转，看看风机的插子是否漏插，如果没漏插而风机又不转，将风机换掉；如果风机转还出现E6，那么将R302 2.7的电阻改为2K的电阻,如果该了2K的电阻后工作一段时间还是出现E6,那么将主板上的CPU(单片机)换掉。
备注：2004年生产的电磁炉有两款是用发光二级管显示的（18NL1和18NL2），所以就不能直接显示出En（n即1-6），不过它也有故障代码表示的，就是左边第一个灯也在闪烁报警，表示E0；左边第二个灯在闪烁报警，表示E1（但千泽电磁炉已经没有E1这种故障代码了）；左边第三个灯在闪烁报警，表示E2；依次类推，故障代码表示的故障意思同上面所讲的是一样的。
电磁炉维修常见方法
电磁炉因为简单方便，操作简单，广受很多家庭的喜爱，那么在日常使用过程中，家里的电磁炉出现了故障，我们应该怎么办呢？下面就给大家介绍一些常见的故障，以及处理方法。
1、电源保险管烧断。
检测方法：万用表检测阻值无穷大，或者目测保险管内部发黑或者发，,更换时要先排除后面的电路有短路的地方.2、功率三极管烧毁,断路或者短路。
检测方法：万用表检测三个引脚全通或者全不通,自己更换一个大概10-20元,一般正品要贵一点.功率三级管损害都会使得电源保险管烧毁。
3、操作面板得按键失灵。
电磁炉的电脑板一般坏多是四个整流二极管损坏一个。
4、在插插头时未听到B1一声,电源指示灯不亮。
解决方法：看是否是周围外界的一些环境因素，比如：插头脱落、保险丝断路或者自动开关断路。
看锅是否合适，是不是摆放在适当的位置，直径是否是小于12cm。
还有可能是内部的零件出了问题，就要找专业维修师傅。
5、各功能键和指示灯正常，但声音报警提示无锅。
解决方法：检查功率板，可能是电阻出现了问题，需要更换电阻。
6、所以的线插好，指示灯也亮了，但是电磁炉不加热。
解决方法：锁好线盘；换稳压的二极管；换基本组件。
7、正常加热，但是指示灯不亮。
解决方法：换LED二极管，换LED基板组件。
8、蜂鸣器不停止的响。
解决方法：检查开关、热敏电阻、主控IC是不是正常；检查变压器不否正常；检查或者更换基板组件。
闪速到家以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
常见的电磁炉故障维修方法
常见的电磁炉故障维修方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998故障现象产品原因维修方法1．不开机（按电源键指示灯不亮。
）（1）按键不良（2）电源线配线松脱（3）电源线不通电（4）保险丝熔断（5）功率晶体IGBT坏（6）共振电容C103坏（7）阴尼二极体（8）变压器坏，没18V输出（9）基板组件坏（1）检查并更换按键板（2）重接（3）重接或换新（4）更换（5）更换（6）更换（7）检查并更换（8）检查并更换（9）更换2．置锅，指示灯亮，但不加热（1）线盘没锁好（2）稳压二极管ZD101坏（3）基板组件坏（1）锁好线盘（2）换稳压二极管ZD101（3）换基板组件3．灯不亮，风扇自转。
（1） LED插槽插线不良（2）稳压二极管ZD2坏（3）基板组件坏（1）重新插接或换LED板（2）换稳压二极管ZD2（3）换基板组件4．加热，但指示灯不亮。
（1） LED二极管坏（2） LED基板组件坏（1）换LED二极管（2）换LED基板组件5．未置锅，指示灯亮，不加热。
（1）热敏电阻配线松动或损坏（2）集成块LM339坏或集成块TA8316坏（3）变压器插接不良（4）基板组件坏（1）重新插接或换热敏电阻组件（2）换LM339或TA8316（3）检查或换主控IC（4）换基板组件6．功率无变化（1）可调电阻（2）加热/定温电阻用错或短路（3）主控IC坏（4）基板组件坏（1）换可调电阻（2）检查加热/定温电阻（3）检查或换主控IC（4）换基板或换基板组件7．蜂鸣器长鸣（1）热开关坏/热敏电阻坏，主控IC坏（2）振荡子坏，变压器坏（3）基板组件坏（1）换/热开关/热敏电阻/主控IC （2）换振荡子，检查或更换变压器（3）检查或更换基板组件8．锅具正常，但闪烁并发出“叮叮”响（1）锅具检测处于临界点（1）更换R104阻值9．置锅，灯闪烁（1）比流器CT坏（2）锅具不对，非标准锅具（3） IC1/IC6/R501可调电阻坏（1）换比流器CT（2）用正确锅具（3）检查对应器件一.电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
电磁炉不通电什么原因和修法
电磁炉不通电什么原因和修法如下：一、烧保险管导致电磁炉不通电出现这个问题，大部分都是由于电磁炉本身损坏或者是振荡、同步、驱动电路出现问题所导致的。
所以保险管一般不是唯一损坏的元件，其他如igbt、整流桥堆也可能被一起击穿，重新换上新的保险管后，最好能用万能表检查igbt、整流桥堆是否击穿，如果损坏，也需要马上更换，如果没有问题才可以重新通电检测。
二、复位电路的故障导致电磁炉不通电出现这个问题的首先测量主芯片的第8脚的电压、然后测量Q3的基极有没有+2.2V的电压，如果没有可检查Z1、R61、R16。
如果这些电压都正常，可以用万用表仔细检查R4、Q3、C7是否正常，如果检查正常，那基本上更换主芯片即可修复。
三、由高、低压电源电路故障导致电磁炉不通电1、电用万用表丈量u2稳压器(7805)的输出端没有5V的电压输出，此刻可丈量三端稳压器7805的输入端有没有18V的电压输入，假如没有5V电压输出有18V输入，扫除后级供电电路正常，可能是u2(7805)损坏。
假如没有18V电源输入则毛病就在前级开关电源电路中。
2、18V输入电压丈量D31的正极有没有19V电压，假如有19V电压，可以判别是D31开路。
假如没有19V电压，丈量EC22电容的正极有没有19V电压，丈量有19V电压，则阐明是电压互感器l101的问题，替换就ok。
四、晶体电路故障导致电磁炉不通电检查电容C2、C3是否有漏电、击穿现象。
只要这两个元件其中一个出现问题就会导致不正常作业。
如果上述电容是正常的，再将晶振（8m）拆下来，换上新的同标准的晶振上电试机。
如果是晶振自身损坏，则换上好的晶振之后毛病可扫除。
如果仍是不能开机，则只能更换主控芯片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁炉烧保险管故障维修 This manuscript was revised by the office on December 10, 2020.
滤波电容5微法，驱动三极管，18v稳压管，l m339这些都检查下先。
像你那样,也就是功率管旁边的稳压管击穿了,或者是电阻开路了..
有二个故障也有可能,我也遇到过,上次好像是个检锅的470K的电阻.
检查那两只黑色的（5微法和零点几微法）是否开焊、容量减小和开路；检查
和那几只大是否阻值变大。
在处理烧保险和IGBT之类的故障时，为避免屡烧元件，可去掉保险在其位置上串入一只有100W左右的灯泡，重点查桥堆直流输出滤波电容和线圈谐振电容有无损坏
热心网友
或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和又会烧坏。
1。
测量是否断脚，正常状态如下：用万用表电阻档测量次级电阻约80Ω；初
极为0Ω。
2．是否正常（用万用表档测试）：
A：万用表红笔接“-”，黑笔接“+”有0.9V左右的，调无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的，调无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的，调无显示。
3．检查电容C301；C302；C303；是否受热损坏。
（如果损坏已变形或烧熔）4．检测芯片8316是否击穿：测量方法：用万用表测量8316，要求1和2；1
和4；7和2；7和4之间不能短路。
5．IGBT处绝缘保护是否损坏。
按键动作不良的检测测量CPU口线是否击穿
6。
更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个最多1元；一个IGBT就要翻十几
翻了）还要检查下0.2 UF 0.3UF 5UF电容；
最好把滤波电容C3和谐振电容C11和推动对管Q4,Q5换新，因为这些元件变质会使IGBT
管烧坏的。
另外IGBT爆管，必换推动对管。
另外我想同步电路你也应该查一查，这也是有可能烧IGBT管的原因。
电磁炉维修此类故障时可按以下步骤进行：
（1）.换好IGBT、(整流桥、保险)，不装发热盘.注意IGBT必须为原装进口管。
（2）.检查高压电容C004、滤波电容C003有无表面变形鼓包或者直接拆下测量.如有损坏必须更换,否则再次烧毁IGBT、保险。
如检查上述元件正常则查同步电路输入输出静
态点电压有无异常。
（3）.测量Q801的G极不能有电压，如有+1V以上的电压则为同步电路故障，如IGBT G极有电压则为Q801击穿或漏电，不可以上线盘。
（4）.检测CPU 3脚静态电压是否过高，如过高则为CPU不良引起。
（5）.检测IGBT热敏电阻是否绝缘不良造成高压串入CPU而损坏IGBT。
（6）. IGBT热敏电阻性能不良，导致IGBT温升而无法使CPU检测到。
（7）.电源线插口是否有打火的痕迹，如有则为插座松动导致瞬间打火导致电源工作不稳定而烧坏IGBT。
根据以上各条检测逐一排除故障原因后才可上线盘试机。
1修电磁炉怕IGBT烧管的绝招
[日期：2013-07-30]
来源：作者：
[字体：大中小]
// <![CDATA[ /*自定义标签云，创建于2013-10-30*/ var cpro_id = "u1399833";
// ]]>
// <![CDATA[ /*728*15，创建于2012-4-24*/ var cpro_id = 'u865089'; // ]]>
更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下电容；一切就绪在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：
1.若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
2.若灯泡很亮，表明IGBT管完全导通。
此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动谐振电容高压整流等电路。
3.若灯泡暗红，开启电磁炉电源，灯泡亮度不变。
则应主要查修面板控制微电脑供电副电源等电路。
4.若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁,但把锅具抬起灯泡很亮；属于抬锅炸IGBT，应检查CPU驱动线盘大多数是线圈损坏
11。
