格兰仕电磁炉的常见故障分析和维修方法作者

格兰仕电磁炉的常见故障分析和维修方法作者：本站来源：本站整

理发布时间：2010-4-30 21:05:42 发布人：admin

减小字体增大字体

一台待修电磁炉根据上述分析过程，可以很清楚知道故障所在，并根据具体故障对照下面的维修的方法进行维修。

一台电磁炉是否正常工作有3个最基本标志：1－正常加热，如果有功率计，能够准确知道最大输入功率，那最好了；2－面板操作是否基本正常（注：有些功能需要时间分析电磁炉整个工作过程，所以不可能详细判断）。所谓基本正常是指主要加热状态都有效，而且面板指示和功能都能正确显示和操作；3－无锅保护电路是否正常。由于无锅状态是很容易损坏IGBT功率管的，所以必须确认无锅保护功能是正常的。最简单有效的判断是：只要端离锅在2－3秒内能听见报警声，并且在无锅情况下，该报警声一直间歇出现，并且一定时间（30―40S，部分公司产品略有不同）后会自动关机。只要符合上述特征，可以判断无锅保护功能是正常的；如果在连接有功率计的情况下测试锅保护，可以看见无锅时，电磁炉功率在15―35W功率之间变化，这可以清晰表明无锅保护功能是正常的。

另：无锅保护时，报警声仅仅作为一种指示，如果万一有少量机器无锅保护功能正常，但无报警声，可以判定为正常。

以上判断适用于任何厂家的电磁炉。

下面是对上图的具体分析：

对于第一种整机基本正常的电磁炉可以分几步来做：

先通电（不要立即开机），注意听有没有蜂鸣器的鸣响声。如果没有，需拆机修理。当然这种情形非常少。如果通电时蜂鸣器鸣响正常，可以放锅（加水），然后开机，操作一下面板，看功能是否基本正常，看加热是否正常，如果都没有问题，可以端开锅看看无锅保护功能是否正常。

注意：

在测试中，最好遵循提示操作步骤进行，否则（如果机器有故障）可能造成故障扩大。

在测试面板显示及操作功能是否正常时，最好不要在无锅状态下测试，因为万一无锅保护功能不正常，很容易导致机器损坏造成故障扩大。

无锅保护的测试时，这里强调先要判断是否能正常加热，如果不能正常加热，则无从谈锅保护功能，而且不能加热情况下测试无锅保护功能有可能造成故障扩大。

在连接有功率计的情况下，注意一下开机后（3档）功率，任何机型范围是：850－1450W 之间，超出此范围肯定机器有故障，需要重新调整功率或者检测电路是否参数变化。

强烈建议每个维修点配置功率计，示波器不是必须的。最好能再配调压器

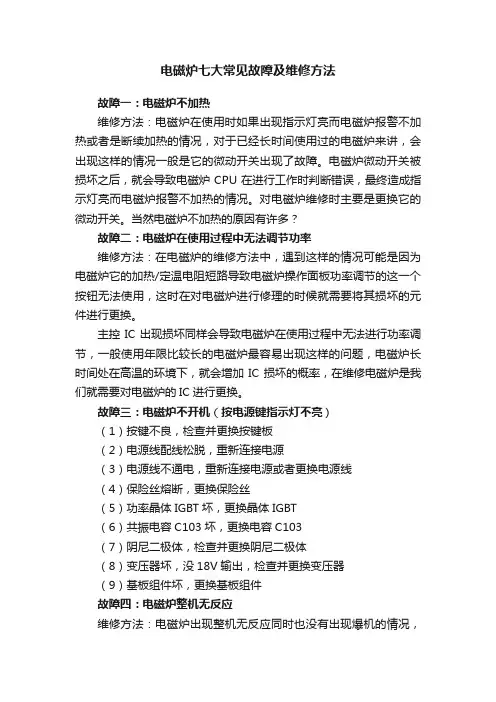

电磁炉故障分析与维修方法作者：本站来源：本站整理发布时间：

2010-4-30 21:04:47 发布人：admin

减小字体增大字体现象1、开机烧保险。

①首先将电磁线盘的接线脚断开换上保险管，测量电容C102两端电压，一般桥式整流的直流输出电压为220V-300V，如无电压或继续烧保险，判断为桥式整流块坏。

分析原因：如果整流桥击穿，则220V交流直接短路。

②C102两端有电压，判断为IGBT坏，换上后故障排除。

分析原因：C102两端有电压，说明桥式整流的直流输出正常，如果IGBT的两个输出脚击穿，则相当于直流短路。

③桥流桥及IGBT都没有坏，但依然烧保险，IA8316S集成块坏，换上后故障排除。

分析原因：由于TA8316S输出的脉冲角度过大，导致IGBT出现过载现象

2、风机不工作

①拨掉风扇FAN插线排，检测有无12V供电，如有，则风扇电机坏。

分析原因：电源正常，通常风扇电机为短路或断路。

②FAN插线排无12V电压，驱动三极管Q703发射极击穿，换上Q703，故障排除。

分析：当Q703都没有坏，集成块IC4坏，换上IC4集成块，故障排除。

③风扇电机及Q703都没有坏，集成电路块IC4坏，换上IC4集成块，故障解除。

分析原因：如果集成电路块IC4的第7脚无高电平输出，那么Q703的发射极没有偏置电压，Q703的集成极依然无法导通，供电处于断路状态。

现象3、开机*作显示均正常，但不加热。

①测量TA8316S的第③脚有无18V电压，如无，可检查Q201有无击穿、ZD201有无击穿，如有击穿换上后故障排除。

分析原因：如果TA8316S的第③脚无18V电压，故障点应在供电电源串联稳压电路，所以必须先检查构成串联稳压电路的基本部件。

②TA8316S的第③脚有18V电压，故障应在IC3集成块TA8316S，换上后故障排除。

分析原因：LED板显示及*作正常，说明电脑控制电路基本正常，不烧保险，说明高压板基本正常，只是由于TA8316S无脉冲输出至IGBT控制极，IGBT无法导通。

现象4、开机后，面板灯一直闪烁。

①晶振坏，换后，故障排除。

分析原因：晶振坏，导致CPU中央处理器无时钟频率输入，从而使整个IC1中央处理器失控。

美的电磁炉维修资料推荐作者：本站来源：本站整理发布时间：2010-4-30 21:02:42 发布人：admin

减小字体增大字体(TMAIN)电压取样电阻R18(330K

Ω/2W)、开路受损时，均导致电磁炉

出现以上故障现象。

故障维修1、测整机低压供电电

路+18V、+5V均正常，测CN3锅具温

度检测插口第1脚对地+5V电压、第2、

3脚对地+0.25V电压均正常。测CN1

(IGBT)检温插口第1脚对地+5V电压、

第2脚对地0电压(正常为+0.3V)。经

检查后发现CN1插口IGBT检温电路

中的热敏电阻开路受损，更换热敏电

阻后整机恢复正常。

故障维修2、测整机低压供电电

路+18V、+5V均正常，测CN3锅具温

度检测插口第1脚对地+5V电压、第2、3脚对地+0.25V电压均正常。测CN1 (IGBT)检温插口第1脚对地+5V电压、

第2脚对地+0.3V电压，均正常。测控

制电路板上CPU第10脚对地0电压

(正常为+0.3V)，用500型三用表电

阻100Ω档，经检查后发现控制电路板

上C3(104)电容器击穿受损，更换

C3电容器后整机恢复正常。

维修1)、因IGBT检温热敏电阻开

路，故CPU第10脚检测不到+0.3V电

压后，CPU指令保护关机。维修2)、

日常在维修美的电磁炉IGBT检温电

路，其中包括控制电路板在内。维修

时应加以注意检查C3、C4、C5贴片

电容器漏电、击穿、受损后，而引发

各种代码故障，有时还造成电磁炉，

开不了机等故障。这种故障多属出现

在美的电磁炉：MC-EY108、中的C3; MC-SY188、中的C3;MC-SF205D、

中的C3;MC-SP203H、中的C4;MCPSY19A 《SY191C》中的C4;MCSF183H
