隔离开关熔断器
熔断器隔离开关的作用
熔断器隔离开关的作用熔断器隔离开关是电力系统中重要的保护设备，主要用于故障的检测和故障区域的隔离，以提高系统的可靠性和安全性。
它能够迅速切断故障电路，防止故障扩大，并隔离故障区域，确保正常电路的正常运行。
下面将详细介绍熔断器隔离开关的作用。
1.保护电器设备：熔断器隔离开关可以快速切断电路，防止设备受到过负荷、短路和接地故障等损坏。
当电流超过设定值时，熔断器可以熔断熔丝，切断电流，起到保护设备的作用。
同时，熔断器还可以限制电流的大小，保持电器设备的正常运行。
2.隔离故障区域：熔断器隔离开关可以迅速切断故障电路，阻止故障电流扩散到其他正常电路中，避免故障造成的严重后果。
一旦发生故障，运行状况良好的线路能够被及时隔离，以确保电力系统的连续供电。
3.提高系统的可靠性：熔断器隔离开关的及时切断故障电路可以减少事故范围，避免电力系统的连锁故障。
它具有快速断电、碎瓦燃烧以及自动割指示故障位置等功能，能够准确地定位故障，提高系统的可靠性。
4.保护人身安全：熔断器隔离开关在发生故障时能够迅速切断电流，防止电流对人体造成伤害。
这种保护机制可以确保人员的安全，避免触电事故的发生。
5.方便检修和维护：熔断器隔离开关具有可拆卸的特点，可以方便地进行检修和维护。
当发生故障时，只需更换熔丝即可恢复正常运行，维修成本相对较低。
6.自保护功能：熔断器隔离开关本身具有自我保护功能，能够在电流超过额定值时熔断熔丝，防止进一步破坏设备。
这种自保护机制使得熔断器隔离开关在使用中更加安全可靠。
7.降低火灾风险：熔断器隔离开关的快速切断电流可以有效降低电路过载和短路引起的火灾风险。
当电流超过额定值时，熔断器能够迅速熔断熔丝，切断电流，防止电线、电缆等线路过载引起的火灾。
总之，熔断器隔离开关在电力系统中具有重要的作用。
它能够保护电器设备，隔离故障区域，提高系统的可靠性和安全性，保护人身安全，方便检修和维护，具备自我保护功能，降低火灾风险等。
因此，在电力系统的设计和运行中，合理使用熔断器隔离开关是十分必要的。
开关、隔离器、隔离开关及熔断器组合电器01
熔断器 fuse 当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器式开关fuse-switch用熔断体或带有熔断体载熔件作为动触头的一种开关。
熔断器式隔离器fuse-disconnector用熔断体或带有熔断体的载熔件作为动触头的一种隔离器。
隔离开关熔断器组switch-disconnetor-fuse隔离开关的一极或多极与熔断器串联构成的组合电器。
2.2 2.32.9熔断器式开关熔断器式隔离器熔断器式隔离开关1：所有电器可以为单断点或多断点。
2：编号指有关定义的条款号。
刀开关又称闸刀开关或隔离开关刀开关在电路中的作用是：隔离电源，以确保电路和设备维修的安全；分断负载负荷开关基本概念能在正常工作状态下关合和切断负载电流、励磁电流、充电电流和电容器组电流的开关电器。
高压负荷开关高压气式高压开关结构压负荷开关主要有6种。
①固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。
②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。
③压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。
1④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。
⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。
⑥真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。
隔离开关的型号如GN19-10C/400，由六部分组成。
从左至右：第一位，是代表该设备的名称，G代表隔离开关。
第二位，是代表该设备的使用环境，W代表户外，N代表户内。
第三位，是设计序号，有6，8，19等。
隔离开关熔断器组作用
隔离开关熔断器组作用
隔离开关熔断器组是一种常见的电力配电装置，它的作用是在电路故障发生时，能够迅速切断故障电路，保障电网的安全稳定运行。
隔离开关熔断器组通常由三部分组成：隔离开关、熔断器和互感器。
其中，隔离开关主要用于切断电路，熔断器则用于限流保护，互感器则用于测量电流和电压。
在日常运行中，隔离开关熔断器组的作用主要体现在两个方面。
首先，当电路发生故障时，隔离开关可以切断故障电路，防止电流过大导致设备损坏，甚至引发火灾等安全事故。
同时，熔断器则会自动熔断，限制电流，保护设备免受过大电流的损害。
其次，隔离开关熔断器组也可以用于电力系统维护和施工。
在进行电力系统的检修和维护时，需要切断电路，以免因误操作而引发意外。
此时，隔离开关熔断器组可以起到很好的作用，隔离电路、确保人身安全。
隔离开关熔断器组安装简单，使用也非常方便。
同时，由于它的作用非常重要，因此在电力系统设计中也非常重视它的选型和使用。
隔离开关熔断器组的标准化、规范化管理也是电力运行和管理的重要保障之一。
总的来说，隔离开关熔断器组在电力系统中的作用十分重要。
它可以迅速切断故障电路，保护设备安全，同时也可以用于电力系统的检修和维护，保障人员安全。
在今后的电力系统配电中，隔离开关熔断器组将会继续扮演着重要的角色，保障电力系统的安全稳定运行。
断路器,隔离开关,负荷开关,熔断器的区别
断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。
尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。
本文将介绍这些设备的区别。
断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。
它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。
断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。
断路器有不同的额定电流和断路容量，以适应不同电路的需求。
当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。
断路器还可以进行手动操作，以实现对电路的控制。
隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。
与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。
它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。
隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。
手柄的拔出使接线柱与电源断开，从而隔离电路。
隔离开关的额定电压和额定电流必须与电路相匹配。
负荷开关负荷开关是一种主要用于手动控制电路的开关。
它具有开和闭的功能，可以手动操作以打开或关闭电路。
负荷开关适用于低压电力系统，用于分配和控制电流。
负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。
通过手动操作开关机构，可以打开或关闭电路。
负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。
熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。
它可以根据电路中的电流大小进行自动断开。
熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。
熔断器有不同的额定电流和断路容量，以适应不同电路的需求。
当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。
隔离开关、熔断器性能及在低压配电中的应用
隔离开关、熔断器性能及在低压配电中的应用◆低压配电系统的保护电器主要是低压断路器和低压熔断器。
保护电器是电路故障时避免导致电击和引起电气火灾的重要器件，合理选择保护电器，正确整定其参数，是达到预期目的的重要保证。
◆在我国上世纪80年代中后期，出现一种错误的倾向：认为断路器是先进的，而熔断器是落后的、过时的产品，从而很少使用熔断器，这种倾向应该得到纠正。
从保证用电安全、供电可靠和技术经济合理等考虑，合理选择熔断器和断路器是十分必要的。
本文拟对这个问题进行分析和论证，并对熔断器的应用进行系统阐述。
注：本文论述的配电系统及熔断器、断路器均为低压，即交流1000及以下。
每段低压配电线路都应装设保护电器，通常选用熔断器或断路器。
两种保护电器如何选型？各有什么特点和优缺点？特分析如下：◆熔断器和断路器各有优势，在电路保护中，应根据电路条件和要求，发挥各自的长处，综合应用，以达到安全、可靠、经济合理、便于维护管理的目的。
◆配电系统保护电器选型的建议：①变电所低压屏引出的馈线：当电流较大（如600A以上）、保护级数多（3级及以上）时，选择选择型断路器；对电流较大（如600A以上）的树干式线路，选择选择型断路器；对电流较小（如400A以下）的放射式或树干式线路，选择熔断器；对直接引到大中功率的用电设备的线路，选择非选择型断路器或熔断器。
②中间级保护电器，选用熔断器。
③末端回路：一般用电设备、家电、照明，选择非选择型断路器（如MCB）；直接启动的中小型笼型电动机，选择熔断器（aM型）或非选择型断路器。
按照GB 14048.3-2008的规定，将开关和隔离开关的功能叙述如下，并就其在配电系统中的应用进行分析。
3.1开关的功能开关在正常工作条件（包括规定的过载条件）下，具有以下功能：◆接通正常电流，包括承载规定的电流。
◆分断正常电流。
◆承受短时间故障电流，称为“短时耐受电流Icw”，通常为1s。
◆特殊条件下能接通一定的故障电流。

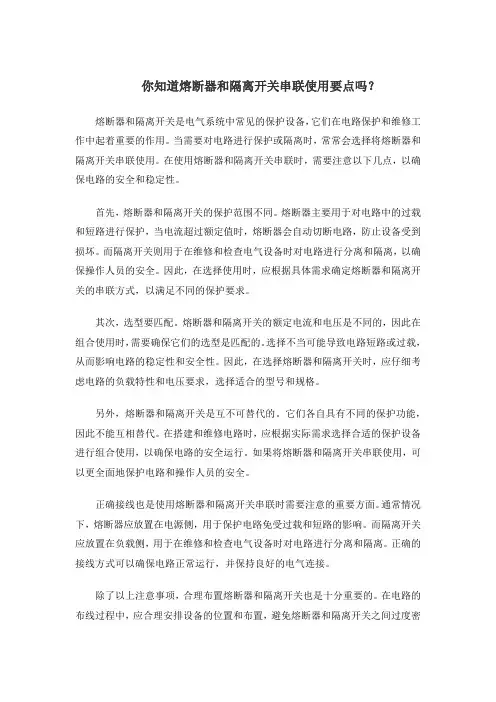

你知道熔断器和隔离开关串联使用要点吗？
你知道熔断器和隔离开关串联使用要点吗？熔断器和隔离开关是电气系统中常见的保护设备，它们在电路保护和维修工作中起着重要的作用。
当需要对电路进行保护或隔离时，常常会选择将熔断器和隔离开关串联使用。
在使用熔断器和隔离开关串联时，需要注意以下几点，以确保电路的安全和稳定性。
首先，熔断器和隔离开关的保护范围不同。
熔断器主要用于对电路中的过载和短路进行保护，当电流超过额定值时，熔断器会自动切断电路，防止设备受到损坏。
而隔离开关则用于在维修和检查电气设备时对电路进行分离和隔离，以确保操作人员的安全。
因此，在选择使用时，应根据具体需求确定熔断器和隔离开关的串联方式，以满足不同的保护要求。
其次，选型要匹配。
熔断器和隔离开关的额定电流和电压是不同的，因此在组合使用时，需要确保它们的选型是匹配的。
选择不当可能导致电路短路或过载，从而影响电路的稳定性和安全性。
因此，在选择熔断器和隔离开关时，应仔细考虑电路的负载特性和电压要求，选择适合的型号和规格。
另外，熔断器和隔离开关是互不可替代的。
它们各自具有不同的保护功能，因此不能互相替代。
在搭建和维修电路时，应根据实际需求选择合适的保护设备进行组合使用，以确保电路的安全运行。
如果将熔断器和隔离开关串联使用，可以更全面地保护电路和操作人员的安全。
正确接线也是使用熔断器和隔离开关串联时需要注意的重要方面。
通常情况下，熔断器应放置在电源侧，用于保护电路免受过载和短路的影响。
而隔离开关应放置在负载侧，用于在维修和检查电气设备时对电路进行分离和隔离。
正确的接线方式可以确保电路正常运行，并保持良好的电气连接。
除了以上注意事项，合理布置熔断器和隔离开关也是十分重要的。
在电路的布线过程中，应合理安排设备的位置和布置，避免熔断器和隔离开关之间过度密集，导致空间狭小和通风不良的问题。
此外，还应注意避免设备之间的干扰和相互影响，以确保电路的稳定性和安全性。
综上所述，熔断器和隔离开关的串联使用在电路保护和维修工作中起着重要作用。
熔断器隔离开关负荷开关
详细描述
隔离开关是电力系统中不可或缺的设备之一 ，广泛应用于配电系统、电机控制系统和工 厂自动化系统等领域。在配电系统中，隔离 开关用于断开或接通电源，保证检修人员安 全。在电机控制系统中，隔离开关用于控制 电机的启动和停止。在工厂自动化系统中，
隔离开关用于实现自动化控制和监测。
03
CATALOGUE
使用环境比较
熔断器
主要用于保护电路中的电 气设备，防止过电流对设 备造成损坏。
隔离开关
主要用于电路检修、设备 调试等需要断开电源的情 况，提供明显的断开点。
负荷开关
主要用于控制电路的通断 ，通常用于电源或负载的 启动和停止。
优缺点比较
熔断器
优点是过电流时能快速切断电路，保护设备；缺 点是无法对电路进行控制和调节。
隔离开关
优点是断开点明显，便于检修；缺点是操作较为 繁琐，且不具备过电流保护功能。
负荷开关
优点是能控制电路通断，且具有一定的过载保护 功能；缺点是价格较高，操作和维护成本较高。
05
CATALOGUE
熔断器隔离开关负荷开关的选择
选择依据
设备参数
根据设备的额定电流、电压等参数，选择能够满足需求的熔断器 隔离开关负荷开关。
详细描述
根据操作方式的不同，负荷开关可以分为手动和自动两类。手动负荷开关需要人工操作 来接通或断开电路，而自动负荷开关则可以通过传感器或其他控制装置实现自动控制。 此外，根据用途的不同，负荷开关可以分为普通型和保护型。普通型负荷开关主要用于
简单的电路控制，而保护型负荷开关则具有过载、短路等保护功能。
按材料分类
根据材料的不同，熔断器可分为铜丝、银丝、镍丝等。不同材料的熔断器具有不同的熔断 特性和使用场合。
熔断式隔离开关
熔断器式隔离开关的主要特点熔断器式隔离开关是将传统的熔断器、隔离器和开关结合为一体的熔断器组合电器，不仅可带负荷操作，而且限流特性明显，选择特性好，可以实现线路的最佳保护，可广泛应用于低压配电系统。
熔断器式隔离开关进行线路保护的优点使用熔断器式隔离开关进行线路保护不仅具有熔断器的特点，还有以下优点: a.熔断器的时间一电流特性由熔体的性能决定，熔断器的时间一电流特性曲线更接近被保护回路的热承受能力特性曲线，具有较好的过电流保护效果。
b.熔断器式隔离开关可进行额定负荷下的开合操作。
c.虽然熔断器的熔体只具有一次开断功能，但采用熔断器式隔离开关可更换规格相同的熔体，再次投入运行非常简便。
d.熔断器式隔离开关在低压配电网络中可实现远距离监测功能。
配电线路特点和对保护电器的要求配电系统通常有树干式和放射式两类，还有两者的混合系统。
一般树干式系统的干线较长，对保护电器要求较高，往往需要带选择性的保护电器。
配电线路可分为主干线、分干线和末端线路三种。
主干线是从变电所低压配电屏引出的馈电线路，当为树干式配电，干线容量很大时，通常使用母干线。
末端线路是直接连接用电设备，短路或接地故障时，要求瞬时切断电路，无选择性要求。
总结通过对传统熔断器工作原理和电气性能的介绍，结合我国自行研制生产的以熔断器式隔离开关作为主保护元件的低压配电柜、动力配电箱等产品，说明了新型的熔断器组合电器凭借其本身突出的优点应该在供配电领域得到大量的使用，并必将得到设计、施工、供电部门和用户的认可。
目录.1简介.2低压保护装置的任务和选用.3断路器.▪非选择型断路器.▪选择型断路器.4熔断器.5熔断器式隔离开关.▪熔断器式隔离开关的主要特点.▪熔断器式隔离开关进行线路保护的优点.▪配电线路特点和对保护电器的要求.6总结简介低压熔断器和低压断路器都是用于短路及过负荷保护的电气装置。
近些年来，我国的民用建筑电气设计较多采用断路器，而一些经济发达的国家对熔断器和断路器的采用却基本是各占一半，究其原因，我们做了一定的研究分析和归纳，对这两种保护装置的设计选用给出了一定的指导意见。
FBV(SMFBV)系列熔断器隔离开关概述
·FBV(SMFBV)系列熔断器隔离开关概述FBV(SMFBV)系列熔断器隔离开关适用于交流50Hz，额定电压至660V以下，直流额定电压至440V以下，额定电流63A~630A，在配电系统中作不频繁接通和分断电路，过电流或短路保护及作隔离电路之用。
·FBV(SMFBV)系列熔断器隔离开关功能特点手动操作外壳采用玻璃纤维增强不饱和聚脂树脂，介电性能好、防护能力强，操作安全可靠选用高性能的NT系列熔断器——分断能力强，短路保护速度快，反时限好，可靠性高触头为双断点结构操作机构为弹簧储能操作——触头高速分合，与手柄操作速度无关，保证了触头寿命和电气性能、机械性能明显可见断开标志确保带负载接通和分断电路造型美观、体积小，功能全——产品升级换代的理想选择·FBV(SMFBV)系列熔断器隔离开关型号说明·FBV(SMFBV)系列熔断器隔离开关技术参数特点: 限流性能强时间—电流特性分能性小额定功额定分断能力高率损耗低使用条件:海拔高度2000m环境温度-5℃~+40℃空气相对湿度不大于95%无爆炸危险的介质，且介质不足以腐蚀金属和泡沫的气体和尘埃无显著摇动和冲击震动的地方无雨雪侵袭的环境符合标准:EC60947-1《低压开关设备和控制设备总则》IEC60947-3《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.1《低压开关设备和控制设备总则》GB14048.3《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GT/T4942.2《低压开关外壳保护等级》GB13539.1《低压熔断器基本要求》GB13539.2《低压熔断器专职人员使用的熔断器补充要求》·FBV(SMFBV)系列熔断器隔离开关外形及安装尺寸。
熔断器隔离开关负荷开关
精选课件
2)过载电流下的工作状态 当熔断器超过一定数值的额定电流后，经一定时间，熔体
的温升将达到熔化的温度。这时的功率损耗为W=I2Rt。随着熔 体温度的升高，熔体的电阻也将增大：Rt=R0(1+Δt)。熔体温 度上升的物理过程如下图所示。
精选课件
熔断器、隔离开关、负荷开关
精选课件
一、熔断器
1.概论
熔断器是一种开断电器，由单个或多个专门设计的熔体 的协调的零部件组成，当电流超过给定值到足够时间，就断 开它所插入的电路而分断电流。熔断器承担着保护电气设备 和电网的重要任务，并且限制了不可避免的事故发生和确保 了用户供电。 按照保护对象的不同，分为三种：电力熔断器，电压互感器 保护用熔断器，电容器保护用熔断器
(4)采用冶金效应达到全范围保护的限流熔断器。它是在一般限流式 熔断器的带状银熔体的表面敷置低熔点金属小球(如锡珠)以构成冶金效 应点，这样可利用冶金效应使熔体在较小电流时熔断以开断低过载电流， 而利用一般限流式熔断器在大电流的限流作用开断大的短路电流。
精选课件
(2)技术参数 ①时间－电流特性：分为弧前时间－电流特性和熔断时
精选课件
在正常工作时，熔断体的熔管和下动触头间是用活 动关节锁紧，使动触头在静触头背面的弹簧的压力抵住 保持合闸位置。当电力系统发生短路电流或过载电流时， 熔断件迅速熔断，在熔断管内产生电弧，熔管内衬的产 气材料在电弧作用下产生大量气体，使熔管内形成很高 的压力，沿管内通道形成强烈的电弧纵吹，迅速从管内 喷出，在电流过零点时将电弧熄灭。熔断件熔断后，活 动关节释放，载熔件的动触头在静触头背面的弹簧压力 和载熔件自身的重量而迅速跌落，形成隔离间隙。
人民电器 HR17B系列熔断器式隔离开关 产品说明书
145
360
81
162
50
φ11
142
全国统一客服热线: 400 898 1166
额定限制短路电流
50kA
额定工作 电 流l e
400V/AC-23B 40A 660V/AC-22B 32A
63A 50A
160A 100A
250A 200A
400A 315A
机 械 寿 命(次)
10000 8000 5000 3000 2000
电 寿 命(次)
3000 2000 1000
600
400
选型指南
HR17B 产品型号
40A 约定发热电流
2 极数代号
0 辅助代号
熔断器式隔离开关
40A 63A 160A 250A 400A 630A
2：二极 3：三极
“0”：无辅助微动开关 “1”：带1组辅助微动开关
主要技术数据
约 定 发 热 电 流I t h
40A
63A
160A 250A 400A
额 定 绝 缘 电 压U i
H R 1 7 B系 列 熔 断 器 隔 离 开 关
产品概述
HR17B系列熔断器式隔离开关可带负荷操作，适用于额定电流40A~630A,有2组、3组、4组之 分。既可挂装在母线上，也可安装在固定板上,并提供了上下端输入输出结构,带刀口引入及灭 弧装置。且开关罩上带有封闭的检测孔,内置信号开关、检测开关。可选配熔丝监测器,亦可做 刀开关使用。 产品符合：IEC 60947-3、GB/T 14048.3 标准。
315、355、400、425、500、630
HR17B-40~630A固定式外形与安装尺寸 EE
C
隔离开关、断路器、熔断器、漏电保护器的介绍
1.隔离开关： 隔离开关具有明显断开点，不能分断电流，作为检修时分断电路使用。
隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A 的空载变压器，电流不超过5A 的空载线路，才能用隔离开关进行直接操作。
刀闸与隔离开关不同。
断路器：断路器用于接通和分断电路，能断开短路电流，作为短路保护和过载保护元件，可以理解为具有灭弧装置，可以带负荷断开电路的隔离开关。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
空气开关为断路器的一种，以空气作为绝缘介质的断路器。
熔断器：熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
俗称的保险丝。
漏电保护器：漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路。
常见的配电箱里电器装置，首先知道是什么，为什么要装这种装置，安装完后怎么做才能起作用。
弄懂这三点，自然就弄懂了配电箱。
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点，必须严格区分。
刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。
由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。
为了增大灭弧能力，其刀一般都较短。
隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。
熔断器式隔离开关设计
熔断器式隔离开关设计熔断器式隔离开关是一种常见的电气设备，其设计旨在提供电路的安全断开和隔离功能。
本文将详细介绍熔断器式隔离开关的设计原理、结构特点以及应用范围。
一、设计原理熔断器式隔离开关的设计原理基于熔断器和隔离开关的结合。
熔断器用于断开电路，在电流过载或短路情况下，熔断器内部的熔断元件会熔断，从而切断电路。
而隔离开关则用于隔离电路，将电路与外部环境完全隔离，以确保人员和设备的安全。
二、结构特点熔断器式隔离开关通常由熔断器、隔离开关和操作机构三部分组成。
1. 熔断器：熔断器是熔断器式隔离开关的核心组成部分。
它包括熔断器座、熔断器片和弹簧等。
熔断器座用于固定和连接熔断器片，熔断器片则是熔断器的熔断元件，它能够在电流过载或短路时迅速熔断。
弹簧则用于将熔断器片保持在正常工作位置。
2. 隔离开关：隔离开关用于隔离电路，确保电路与外部环境完全隔离。
它一般由可动触头和固定触头组成。
当隔离开关处于闭合状态时，电路通路完全连通；当隔离开关处于断开状态时，电路通路完全切断。
3. 操作机构：操作机构用于控制熔断器式隔离开关的闭合和断开。
一般采用手动操纵杆、电动机构或远程控制等方式。
通过操作机构，可以实现对熔断器式隔离开关的远程控制，提高了操作的便利性和安全性。
三、应用范围熔断器式隔离开关广泛应用于电力系统、工业控制系统以及住宅和商业建筑等场所。
1. 电力系统：在电力系统中，熔断器式隔离开关常用于配电系统的起始点和末端，用于对电路进行隔离和保护。
它可以快速切断电路，防止电流过载和短路对设备和人员造成危害。
2. 工业控制系统：在工业控制系统中，熔断器式隔离开关可以用于隔离设备或电路，以便进行检修、维护和排除故障。
它可确保工作人员在操作设备时的安全，并提供方便的操作控制。
3. 住宅和商业建筑：在住宅和商业建筑中，熔断器式隔离开关可以用于隔离电路，以确保人员和设备的安全。
它可以防止电路故障对建筑物和设备造成损害，并提供便利的操作控制。
HH15系列 隔离开关熔断器组 说明书
HH15系列 隔离开关熔断器组
HH15-□/QSA系列
HH15-□/QA系列
HH15-800/QSA HH15-1000/QSA HH15-1250/QSA
1 适用范围
HH15系列隔离开关熔断器组，QA及QP系列隔离开关(以下简称开关)，开关主要使用在具有高短路电 流的配电电路和电动机电路中，作为手动不频繁操作的主开关或总开关。尤其适合于安装在较高级的抽 屉式低压成套装置中。
8
8
8
12.8
22.5
32
50
50
机械寿命(次)
15000 15000 15000 12000 12000 3000 1000 1000
电寿命次(次)
1000 1000 1000 300
300
150
100
100
操作力矩Nm
7.5
7.5
7.5
16
16
30
30
30
辅助触头约定发热电流Ith
5
5
5
5
5
5
5
HH15-630/QAS
630
190
590
120
25
25
12
300
200
HH15-630/QPS
630
190
590
120
25
25
12
300
200
HH15-1000/QPS
630
190
590
120
25
25
12
300
200
HH15-630/QSS
950
250
906
180
28
28
隔离开关、熔断器介绍
当发现带负荷误合闸后，不得再立即拉开； 当发现带负荷分闸后，不得再合（若刚拉 开一点，发现有火花产生时，可立即合 上）。
GN22-12户内交流高 压隔离开关
GN22-12(C)型隔离开关
GN22-12(C)型隔离开关适用于 三相交流50Hz，额定电压12kV 的户内装置。供高压设备在有电压 而无负载的情况下接通、切断或转 换线路之用。
闸的两种，接地刀闸的作用是用来在检修 时接地用的。
隔离开关的技术参数
额定电压：指隔离开关长期运行时 承受的工作电压。与安装点电网的 额定电压等级对应。
隔离开关的技术参数
最高工作电压：由于电网电压的波动， 隔离开关所能承受的超过额定电压的 电压。它不仅决定了隔离开关的绝缘 要求，而且在相当程度上决定了隔离 开关的外部尺寸。
隔离开关的检修内容
1 所有的接线螺栓力矩扳手紧固。 2 用无水酒精清洗刀闸接触面，检查刀闸动、静触头是否变形、松
动，有变形应更换。如有松动应重新紧固，最后在刀闸接触面处 涂一层凡士林。 3 清除绝缘子表面尘垢，仔细检查绝缘子是否破损，胶装是否松动。 检查绝缘子瓷件与法兰浇装情况，如有脱块应及时修补，瓷件松 动及铁法兰有裂纹则应更换，必要时做探伤检测。 4 检查各销轴及转动部分是否灵活，并在转动部分涂适应使用地区 气候条件的润滑油。 5 检查各连接紧固螺栓，是否有松动。 6 检查机构及附装的五防闭锁装置、机械闭锁装置是否移位或松动， 闭锁是否可靠。 7 接线板及引线检查，无过热、烧损情况，若有可用砂纸打磨修复。
熔断器的特点：
冶金效应”来降低熔件的熔点，即在难熔 的熔件上焊上铅或锡的小球，当温度达到 铅或锡的熔点时，难熔金属与熔化了的铅 或锡形成电阻大、熔点低的合金，结果熔 件在小球处熔断，然后电弧使熔件全部熔 化。
熔断器式隔离开关符号
熔断器式隔离开关符号
————————————————————————————————作者：————————————————————————————————日期：
熔断器式隔离开关符号
熔断器式隔离开关是根据电流超过规定值一定时间后,以其自身产生的热量使熔体熔化,从而使电路断开的原理制成的一种电流保护器。
熔断器式隔离开关需要满足以下三点：
1.通过使用熔断器来保护开关
2.在正常的电路条件下（包括规定的过载）能接通、承载和分断电流，并在规定的非正常电路条件下（如短路）、规定时间内，能承载电流的隔离开关
3.对电路能够提供安全隔离，当在分闸位置时保证电路开断并保证安全工作。
熔断器式隔离开关 Fuse-disconnector(GB/T2900.18-92为熔断器式隔离器)。
熔断器隔离开关负荷开关PPT演示课件
高压熔断器
▉ 高压熔断器的外观图形
22
高压熔断器
23
高压熔断器
24
高压熔断器
25
高压熔断器
26
高压熔断器
27
高压熔断器
28
高压熔断器
▉ 高压熔断器的作用和特点 熔断器是一种保护电器。它串联在电路中，当电路发
生短路或过负荷时，熔体熔断，切断故障电路使电气设 备免遭损坏，并维持电力系统其余部分的正常工作。
在带撞击器操作负荷开关的组合电器中，必须做到 转移电流试验。试验电流一般大于负荷开关额定电流， 它是负荷开关应能开断的最大电流。
45
2.负荷开关与熔断器的配合
负荷开关-限流熔断器组合电器的保护特性优势必须 在两者配合得当时才能体现出来。
下图示出了负荷开关-限流熔断器组合电器的配合， 我们将电流划分为四个区域：
31
高压熔断器
▉ 高压熔断器的工作原理和保护特性 熔断器串联在电路中使用，安装在被保护设备或线路
的电源侧。当电路中发生过负荷或短路时，熔体被过负 荷或短路电流加热，并在被保护设备的温度未达到破坏 其绝缘之前熔断，使电路断开，设备得到了保护。熔体 熔化时间的长短，取决于熔体熔点的高低和所通过的电 流的大小。熔体材料的熔点越高，熔体熔化就越慢，熔 断时间就越长。熔体熔断电流和熔断时间之间呈现反时 限特性，即电流越大，熔断时间就越短，其关系曲线称 为熔断器的保护特性，也称安秒特性，如图所示。
八单元：额定工作电流，A。 九单元：额定开断电流，kA。
42
负荷开关+熔断器组合电器
1.概述
目前我国的电力系统中大量使用断路器，而国外大
量使用负荷开关+限流熔断器组合电器。我国的电力系 统中断路器与组合电器的比例为5:1左右,其中断路器与 负荷开关之比为2.5：1,而国外电力系统中断路器与组 合电器的比例为1：5～6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 合上隔离开关时的操作： 1、 无论用手动传动装置或用绝缘操作杆操作，均 必须迅速而果断，但在合闸终了时用力不可过猛， 以免损坏设备，使机构变形，瓷瓶破裂等。 2 、隔离开关操作完毕后，应检查是否合上。和好 后应该隔离开关完全进入固定触头，并检查接触的 严密性。
❖ 拉开隔离开关时操作： 1、开始时应该慢而谨慎，当刀片刚要离开固定触头 时应迅速。特别是切断变压器的空载电流，架空线 路和电缆的充电电流，架空线路小负载电流以及环 路电流时，拉开隔离开关时，更应迅速果断，以便 能迅速消弧。 2、 拉开隔离开关后，应检查隔离开关每相确实已
GN2型户内三相高压隔离开关
GW5－110D隔离开关
用于35～110kV电压等级中
支承座 棒式绝缘支柱
底座
接线端子 导电闸刀 接地刀闸
❖（2） GW7－220型三柱式隔离开关
静触头
导电闸刀
绝缘支柱
Байду номын сангаас
采用 三柱双 断口水 平旋转 开启式 结构。
传动装置 底座
操动机构
三、操作原则及注意事项
❖ 注意操作顺序，停电时先拉线路侧隔离开关，送电 时先合母线隔离开关，而且在操作隔离开关前，先 检查断路器确实在断开位置后才能操作隔离开关。
如果是单极隔离开关，操作一相后发现误拉，对其 它两项则不允许继续操作。
在断开位置并应使刀片尽量拉到头。
❖ 在操作中误拉误合隔离开关时： 1、 操作中误和隔离开关时，既适合错，甚至在合 闸中发生电弧，也不准将隔离开关在拉开。因为带 负荷拉隔离开关，将造成三相弧光短路事故。 2、 误拉隔离开关时，在刀片刚要离开固定触头时， 便发生电弧，这时，应立即合上可以消灭电弧，避 免事故。如果隔离开关已经全部拉开，则绝不允许 将误拉的隔离开关再合上。
二、分类
❖ 隔离开关根据极数可分为单极和三极 ❖ 根据安装的地点可分为屋内（GN型）和屋外
（GW型） ❖ 根据构造又可分为转动式和插入式 ❖ 隔离开关还分为带接地刀闸和不带接地刀闸
的两种
三、隔离开关技术参数及型号含义
GN1型户内单相高压隔离开关
❖ GN1型户内单相高压隔离开关由底座、支柱瓷绝缘 子、操作瓷绝缘子和导电部分组成。
隔离开关
开关电器，结构简 单，无灭弧装置。
动触头
拉杆绝缘子
静触头
支持绝缘子
底座
一、隔离开关用途
❖ 高压隔离开关具有明显的分段间隙，因此它 主要用来隔离高压电源，保证安全检修（与 断路器配合使用）。
❖ 系统运行方式改变时，参与倒闸操作。
❖ 通断一定的小电流电路
空载变压器电路 电压互感器和避雷器电路 母线和直接与母线相连设备的电容电路 空载线路
