全矿井风量测定及风表操作
测风方法步骤
7、根据表速查风表校正曲线，求出真风速v真
8、根据测风员旳站立姿势，将真风速乘以校正系数 K 得实际 平均风速v均
9、根据测得旳平均风速和测风站旳断面积，按下式计算巷道经 过旳风量
1、请同学们模拟测风
2、假设同学们所在测风站旳断面积是8.4㎡，用侧 身法测得旳三次读数分别为325、338、340，每次测 风时间均是1min。求算该测风站旳风速和经过测风站 旳风量各是多少？
2、掌握用机械 翼式风表测风旳 措施和环节
技能点：
1、能用测风仪表 测量井下巷道中旳 风速
2、会计算平均风 速和风量
一、测风措施 前面讲述过，空气在井巷中流动时，风速在井巷断面上旳分布是不均 匀旳，为了精确旳测定井巷旳平均风速，我们采用旳措施是：
1、按风表在井巷中旳移动方式划分 （ Nhomakorabea）线路法 风表沿预定路线均匀移动，1分钟内走完全部 旅程。风表移动“线路”。
矿井通风技术
井巷风速测定
上次课旳内容中已经为同学们简介了井巷风速测 定所用旳仪表，常用旳仪器为机械翼式风表，它旳构 造和原理大家已经很清楚，那么我怎样详细操作使用 风表进行井巷风速旳测定呢？这节课为同学们处理这 一问题
模块1矿内空气
项目2 矿井气候（三）
内容及目的
知识点：
1、明确井下测 风旳措施及其分 类
为了掌握矿井旳通风情况，实际风量和漏风情况，需 要对各个用风地点进行风速测量，本节课向同学们简介 了用机械翼式风表测风旳措施和环节，大家应熟悉测风 旳集中措施，掌握翼式风表测量风速旳措施及平均风速 旳计算。
教材第63页13题 计算测风站内旳平均风速和风量
复习回忆：翼式风表旳构造部件
煤矿测风工操作规程
测风工操作规程一一般规定第一条测风工岗位职责。
㈠定期测算矿井风量、风速、风压、漏风量等，按规程措施进行风量调节。
㈡定期测定矿井内各用风地点的空气温度、相对湿度、气压、瓦斯及二氧化碳的浓度。
㈢定期测定、计算矿井有效风量率、外部漏风率、局部通风机风量、风压和风筒百米漏风率等通风参数。
㈣参加矿井“瓦斯等级鉴定”、“矿井停电检修”及“反风演习”工作，协助测定“主要通风机性能”和“矿井通风阻力”等工作，并做好各项参数的记录和资料汇总工作。
㈤定期测定矿井漏风量，监测井下各用风地点的风量是否符合《煤矿安全规程》和省、集团公司规定，并及时提出风量调整方案。
㈥及时准确填写井下测风牌板，井下巷道贯通和系统调整后及时汇报各项通风参数和绘制局部通风系统图。
㈦按年度、季度、月度绘制、修改通风系统图，并报送通风报表。
第二条测风工上岗条件。
㈠测风工必须经过专业技术培训，取得安全技术资格证和工种操作资格证后，持证上岗。
㈡测风工必须掌握以下专业技能和相关规定。
⒈掌握《煤矿安全规程》和省、集团公司对矿井测风的方法、过程及注意事项的规定。
⒉掌握《煤矿安全规程》和省、集团公司对矿井风量、温度和各种气体浓度等参数的规定。
⒊熟练地掌握矿井通风系统及各用风地点风量配备情况。
⒋掌握矿井测风工作各项基本参数和甲烷、二氧化碳等气体浓度的测定方法。
⒌熟悉并遵守《煤矿安全规程》和省、集团公司对入井人员的有关规定。
⒍了解井下各种有毒有害气体允许浓度、超限的危害及预防知识。
⒎了解有关煤矿预防瓦斯、煤尘爆炸和火灾等矿井灾害的知识，并熟悉矿井避灾路线。
二操作准备第三条入井前对所用的仪表进行检查，并符合以下要求。
㈠风表开关、回零装置和指针灵活可靠，外壳及各部位螺丝无松动，风表校正曲线对号，风表在校正有效期内。
㈡秒表开关和指针灵活，计时准确。
㈢皮托管的中心孔和管壁孔无堵塞，压差计的玻璃管无破损、刻度尺清晰，各零件、螺钉、胶皮管齐全，各旋钮灵活可靠，注入仪器内的液体符合要求，补偿式微压计的反射镜及针尖完好。
测风方法
规程规定：矿井必须建立测风制度，每10天进行1次全面测风，对采掘工作面及其他用风地点，根据实际需要随时进行测风，每次测风结果都应写在测风地点的记录牌上，同时根据测风结果采取措施，进行风量调节。
1.测风地点的选择
测风地点应选择在：矿井、一翼、水平的进回风巷、采区进回风巷、采掘工作面进回风巷、井下爆破材料库和主要用风硐室，以及其他需要测风的地点。
主要风道中的测风工作应在测风站内进行。
2.测风的方法
第一是迎面法：
测风员面向风流，手持风表，将手臂向前方伸直进行测风，这时候测风人员立在巷道中间，挡住了风流前进，降低了风表测得的风速，所以，这时候测算出来的风速要乘以校正系数（1.14）才是实际速度。
第二是侧身法：
测风员背向巷道壁站立，手持风表，将手臂向风流垂直方向伸直，然后测风，这时候测风人员站立于巷道的测风断面中，会使巷道风速增大，需要乘以校正系数校正：
校正系数k=（测风点断面S0.4）/S
第三，记表：
测风时，将风表指针回零位，使风表迎着风流，并和风流方向垂直，不得歪斜，等翼轮转动正常后，同时打开计时器的秒表，在1min时间内使风表按照路线均匀走完全断面，然后同时关闭秒表和风表，读指针指示数。
表速VC按照下面公式计算：
VC=n/t 其中：n是风表刻度盘的读数；t是测风的时间。
这时候校正风速,也就是把计算出来的风速乘以校正系数K，所以，实际的测量风速VSt如下：VSt=kVC
在同一断面测风次数不应小于3次，取平均值。
矿井风量管理制度

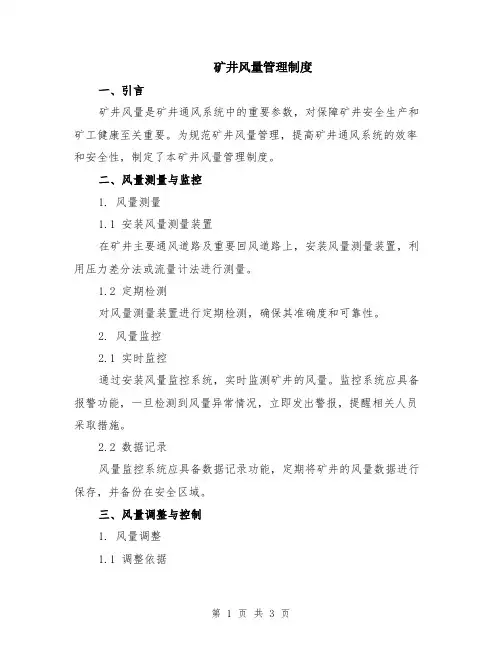

矿井风量管理制度一、引言矿井风量是矿井通风系统中的重要参数，对保障矿井安全生产和矿工健康至关重要。
为规范矿井风量管理，提高矿井通风系统的效率和安全性，制定了本矿井风量管理制度。
二、风量测量与监控1. 风量测量1.1 安装风量测量装置在矿井主要通风道路及重要回风道路上，安装风量测量装置，利用压力差分法或流量计法进行测量。
1.2 定期检测对风量测量装置进行定期检测，确保其准确度和可靠性。
2. 风量监控2.1 实时监控通过安装风量监控系统，实时监测矿井的风量。
监控系统应具备报警功能，一旦检测到风量异常情况，立即发出警报，提醒相关人员采取措施。
2.2 数据记录风量监控系统应具备数据记录功能，定期将矿井的风量数据进行保存，并备份在安全区域。
三、风量调整与控制1. 风量调整1.1 调整依据根据矿井生产规模、采掘工艺和矿井特点等因素，确定合理的风量调整依据。
1.2 调整措施根据风量调整依据，采取适当措施进行风量调整。
例如，调整主运风机的转速、调整分区风门的开启度等。
2. 风量控制2.1 控制目标确定矿井的风量控制目标，如保证井下风尘浓度在安全范围内、保持工作面正常通风等。
2.2 控制措施根据风量控制目标，采取相应措施进行风量控制。
例如，调整系统中的风门开关、配备风量调节装置等。
四、风量异常处理1. 异常情况报警一旦监测到矿井风量异常，应及时发出警报，并通知相关人员前往现场处理。
2. 紧急措施相关人员应按照紧急处理程序，采取相应措施应对风量异常情况，以保障人员安全。
五、风量管理与评估1. 风量管理设立专门的风量管理岗位，负责矿井风量的日常管理工作。
包括风量数据的记录、风量调整和控制的实施，以及风量异常情况的处理等。
2. 风量评估定期对矿井风量进行评估，分析矿井的风量状况，发现问题并提出改进措施。
评估结果应记录并报告给相关领导。
六、培训与授权1. 培训针对相关人员，进行风量管理方面的培训，包括风量测量、监控和调整等知识和技能的培训。
矿井测风
流动的内摩擦力特性。
vmax
（2）层流与紊流
层流：存在于风流小，断面大 巷道，其危害为不能有效排出 有害气体。 紊流：矿井巷道的风流一般都是紊流状态。 （3）节点风量平衡 Q流入=Q流出
2、测风方法
定点测风 线路测风：侧身测风法、迎面测风法
（a）
（b）
（c）
3、计算风速
V测=V表读/60 其中：V表读---风表的读数（格/分）

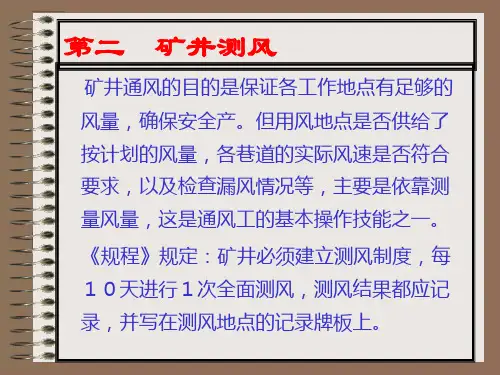

第二节 矿井测风

一、矿井风流分布规律 （一）、当空气在井巷或管道中流动时，由 于垂直于流动方向上各分层流速不等，靠近 井巷底部或管道固壁分层流速较小，靠近井 巷中部分层流速较大，故在层与层出现相对 运动产生阻力，此阻力称为内摩擦力。空气 流动时，呈现内摩擦力的特性，叫做粘性。
第二节 矿井测风
在煤矿井下巷道中，流速过小，则形成 气体分层，瓦斯积聚于巷道顶部，形成高浓 度层状瓦斯，而二氧化碳沉于巷道的底部， 造成这两种有害气体不能有效地排除，所以， 对矿井最低通风风速有一定的限制。
温度、瓦斯二氧化碳浓度以及测定日期、测
定人等项目。
第二节 矿井测风
矿井使用的风表有机械式风表、电子式风 表、风速传感器、压差计和皮托管。所有的 测风仪表都必须经过计量部门的计量检定， 并取得全格证后方可在煤矿中使用。 机械式风表分为叶式风速表和杯式风速表， 但煤矿普遍使用的是叶式风表。按测量范围 分为：低速风表、中速风表、高速风表。
记录，以便让更多的职工了解矿井的通 风情况。 10、风井风硐、主要通风机扩散塔测风 时，必须有２人以上人员作业，并系好 安全带。，风速过时要采用皮托管和压 差计进行测量风速。 1１、测风工具必须妥善保管。
5、测风员注意事项
风表
