三路PWM呼吸灯程序及原理图
PWM原理及应用 呼吸灯
PWM（Pulse Width Modulation）是一种调制技术，通过调节信号的脉冲宽度来控制输出信号的平均功率。
在电子电路和控制系统中有广泛的应用，其中之一就是呼吸灯效果的实现。
PWM原理：
PWM的原理是通过控制高电平（ON）和低电平（OFF）的时间比例来实现对输出信号的控制。
当调节脉冲的宽度时，我们可以改变信号的占空比（Duty Cycle），即高电平所占的时间与一个周期的比例。
占空比越大，输出信号的平均功率越高；占空比越小，输出信号的平均功率越低。
呼吸灯的应用：
呼吸灯效果是一种模拟人类呼吸的闪烁效果，常用于装饰、指示和环境氛围营造等场景。
通过使用PWM技术，可以实现呼吸灯效果。
1. 硬件实现：在硬件上，可以使用微控制器或单片机来生成PWM信号，并通过驱动电路驱动LED灯。
通过改变PWM信号的占空比，可以实现LED灯的亮度渐变效果，从而呈现出呼吸灯的效果。
2. 软件实现：在某些开发平台上，也可以通过编写代码来实现呼吸灯效果。
通过控制IO口的高低电平切换时间和占空比，可以模拟出PWM信号。
这种方法通常适用于一些简单的应用场景。
无论是硬件实现还是软件实现，关键在于控制PWM信号的频率和占空比。
频率决定了信号的周期，占空比决定了信号高电平和低电平的时间比例。
总结起来，PWM技术通过调节信号的脉冲宽度来控制输出信号的平均功率。
在呼吸灯的应用中，通过改变PWM信号的占空比，可以实现LED灯的亮度渐变效果，从而呈现出呼吸灯的效果。
电源呼吸灯电原理图及程序设计
电源呼吸灯电原理图及程序设计原理图和程序已经验证并用在了实际产品中没有问题//按键P1.0，OUT P1.5,power P3.7; STC15F104E#include<reg51.h>#include<intrins.h>//#include "STC12C5A60S2.h"#define uint unsigned int#define uchar unsigned charsbit KK1 = P3^1; //按键输入；sbit led3 = P3^0; //闪灯sbit out=P3^2;ucharlight,lightnumber,lightcount,lighttime,dark,darknumber,darkcount,darktime,autoflag,openflag; uint stop,stopnumber;/*************************************************************** 名称: Delay_1ms()* 功能: 延时子程序，延时时间为1ms * x* 输入: x (延时一毫秒的个数)* 输出: 无***************************************************************/void Delay_1ms(uint z){uint x,y;for(x = z; x>0; x--) for(y = 110; y>0; y--);}//**************************************************************void keyscan(){if(!KK1&&openflag==0) //开电源{Delay_1ms(500);if(!KK1){while(!KK1);autoflag=1;light=0;dark=0;stop=0;stopnumber=0;lightnumber=0;lightcount=0;lighttime=0;darknumber=0;darkcount=0;darktime=0;led3=0;openflag=1;out=0;}}if(!KK1&&openflag==1) //关电源{Delay_1ms(500);if(!KK1){while(!KK1);autoflag=0;openflag=0;out=1;}}}/*************************************************************************************************/void Timer0_Init(){TMOD=0x01;TH0 = (65536 -800)/256;TL0 = (65536 -800)%256;EA = 1; //开启中断总开关ET0 = 1 ; //定时器0 开中断TR0 = 1; // 开启定时器0}/************************************************ *************************************************/ void Timer1_Init(){TMOD=0x10;TH1 = (65536 -50000)/256;TL1 = (65536 -50000)%256;EA = 1; //开启中断总开关ET1 = 1 ; //定时器0 开中断TR1 = 1; // 开启定时器0}/************************************************ *************************************************/void Timer0(void) interrupt 1 using 1{TH0 = (65536 -800)/256;TL0 = (65536 -800)%256;if(light==1){lightnumber++;if(lightnumber>=30){lightnumber=0;lightcount++;}if(lightcount>=3){lightcount=0;lighttime++;}if(lighttime<=lightnumber){led3=1;}if(lighttime>lightnumber){led3=0;}if(lighttime==30){led3=1;light=0;lighttime=0;lightnumber=0;lightcount=0;dark=1;}}if(dark==1){darknumber++;if(darknumber>=25){darknumber=0;darkcount++;}if(darkcount>=3){darkcount=0;darktime++;}if(darktime<=darknumber){led3=0;}if(darktime>darknumber){led3=1;}if(darktime==25){led3=1;dark=0;darktime=0;darknumber=0;darkcount=0;// Delay_1ms(7000);// light=1;stop=1;}}if(stop==1){stopnumber++;if(stopnumber>=1000){stop=0;stopnumber=0;light=1;}}}/*************************************************************************************************/void Timer1(void) interrupt 3 using 2{TH1 = (65536 -50000)/256;TL1 = (65536 -50000)%256;}/*************************************************************** 名称: Main()* 功能: 主函数***************************************************************/ void Main(void){Timer0_Init();Timer1_Init();while(1){keyscan();if(autoflag==0){light=1;autoflag=1;}}}。
23. PWM呼吸灯实验
uint16_t TIM_OCNIdleState; //空闲状态下比较输出状态
} TIM_OCInitTypeDef;
普中STM32开发板带您进入ARM世界
如果我们要配置TIM3的CH1为PWM1模式，输出极性为低电平，并且使能 PWM输出，可以如下配置： TIM_OCInitTypeDef TIM_OCInitStructure; TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM1; TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_Low; TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable; TIM_OC1Init(TIM3,&TIM_OCInitStructure); //输出比较通道1初始化
普中STM32我们以ARR=8，CCRx=4为例进行介绍。第一阶段计数器CNT工作在递增 计数方式，从0开始计数，当TIMx_CNT < TIMx_CCRx时，PWM 参考信号 OCxREF为高电平，当TIMx_CNT >= TIMx_CCRx时，PWM 参考信号 OCxREF 为低电平。第二阶段计数器CNT工作在递减计数方式，从ARR开始递减计 数，当TIMx_CNT > TIMx_CCRx时，PWM 参考信号 OCxREF为低电平，当 TIMx_CNT <= TIMx_CCRx时，PWM 参考信号 OCxREF为高电平。
TIM_OCPreload); 第一个参数用于选择定时器，第二个参数用于选择使能还是失能输出比
较预装载寄存器，可选择为TIM_OCPreload_Enable、 TIM_OCPreload_Disable。 （7）使能 TIMx 在 ARR 上的预装载寄存器允许位 使能 TIMx 在 ARR 上的预装载寄存器允许位库函数是： void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState); 第一个参数用于选择定时器，第二个参数用于选择使能还是失能。
呼吸灯原理
呼吸灯原理
呼吸灯是一种常见的灯光效果，它模拟了人类呼吸的节律变化，使灯光产生一种逐渐明亮和变暗的效果。
其原理是基于电流的脉冲宽度调制（PWM）技术。
呼吸灯通常由一个LED灯和一个微控制器组成。
微控制器负
责控制LED灯的亮度。
在呼吸灯的效果中，LED灯的亮度会
逐渐增加，然后再逐渐减小，如同人类的呼吸过程一样。
微控制器通过PWM技术来调整LED灯的亮度。
PWM技术利
用了电流开关的原理，在一个固定的时间周期内，通过调整电流开关的打开和关闭时间来控制电流的平均值，从而达到改变LED灯亮度的效果。
通过不断地改变PWM的频率和占空比，就可以实现呼吸灯的效果。
为了实现呼吸灯的节律变化，微控制器需要设计一个逐渐增加和逐渐减小亮度的曲线。
一种常见的方法是利用正弦函数或指数函数来模拟呼吸的节律变化。
通过不断地调整PWM的占空比，将LED灯的亮度从低到高再从高到低地变化，就可以实
现呼吸灯的效果。
需要注意的是，呼吸灯的原理并不复杂，但需要一定的编程和电路设计知识来实现。
同时，在实际应用中，还需要考虑
LED灯的电流和电压等参数，以确保呼吸灯的效果和LED灯
的正常工作。

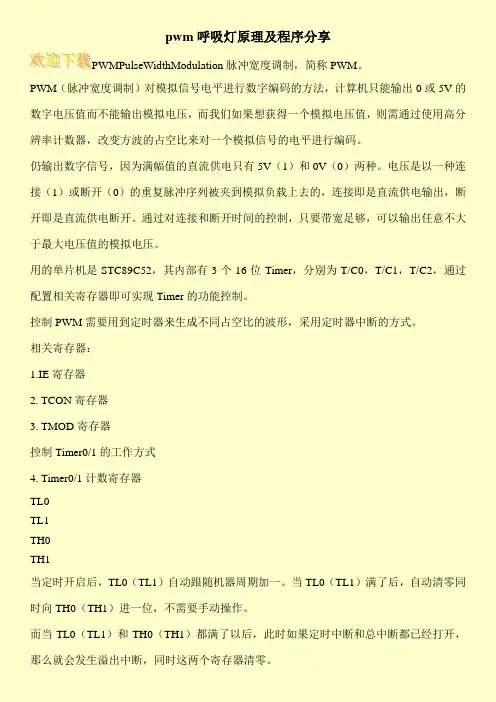

pwm呼吸灯原理及程序分享
pwm呼吸灯原理及程序分享
PWMPulseWidthModulation脉冲宽度调制，简称PWM。
PWM（脉冲宽度调制）对模拟信号电平进行数字编码的方法，计算机只能输出0或5V的数字电压值而不能输出模拟电压，而我们如果想获得一个模拟电压值，则需通过使用高分辨率计数器，改变方波的占空比来对一个模拟信号的电平进行编码。
仍输出数字信号，因为满幅值的直流供电只有5V（1）和0V（0）两种。
电压是以一种连接（1）或断开（0）的重复脉冲序列被夹到模拟负载上去的，连接即是直流供电输出，断开即是直流供电断开。
通过对连接和断开时间的控制，只要带宽足够，可以输出任意不大于最大电压值的模拟电压。
用的单片机是STC89C52，其内部有3个16位Timer，分别为T/C0，T/C1，T/C2，通过配置相关寄存器即可实现Timer的功能控制。
控制PWM需要用到定时器来生成不同占空比的波形，采用定时器中断的方式。
相关寄存器：
1.IE寄存器
2. TCON寄存器
3. TMOD寄存器
控制Timer0/1的工作方式
4. Timer0/1计数寄存器
TL0
TL1
TH0
TH1
当定时开启后，TL0（TL1）自动跟随机器周期加一。
当TL0（TL1）满了后，自动清零同时向TH0（TH1）进一位，不需要手动操作。
而当TL0（TL1）和TH0（TH1）都满了以后，此时如果定时中断和总中断都已经打开，那么就会发生溢出中断，同时这两个寄存器清零。

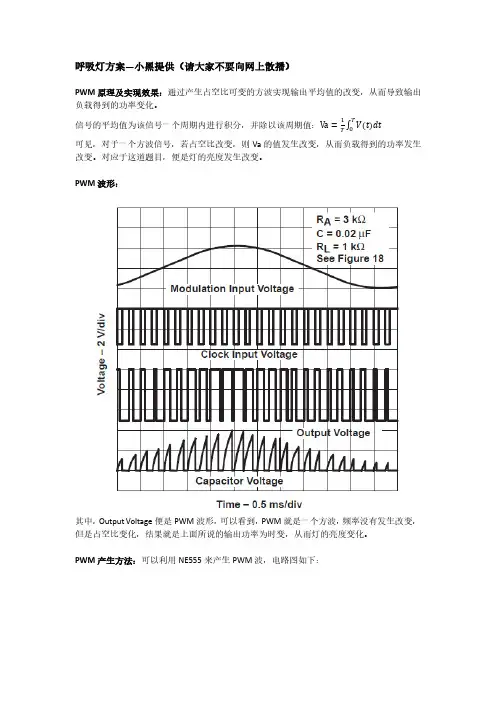

呼吸灯方案
呼吸灯方案—小黑提供（请大家不要向网上散播）PWM原理及实现效果：通过产生占空比可变的方波实现输出平均值的改变，从而导致输出负载得到的功率变化。
信号的平均值为该信号一个周期内进行积分，并除以该周期值：Va=1T ∫V(t)dt T可见，对于一个方波信号，若占空比改变，则Va的值发生改变，从而负载得到的功率发生改变。
对应于这道题目，便是灯的亮度发生改变。
PWM波形：其中，Output Voltage便是PWM波形，可以看到，PWM就是一个方波，频率没有发生改变，但是占空比变化，结果就是上面所说的输出功率为时变，从而灯的亮度变化。
PWM产生方法：可以利用NE555来产生PWM波，电路图如下：其中，对应管脚波形为第一张图片中的波形。
需要注意的是，这里还需要两个输入：1.Clock Input；2.Modulation Input。
其中，Clock为上图中的时钟信号，为一方波，其频率确定最终输出的PWM频率，一般可为几k到几十kHz。
产生方法之后提及。
Modulation输入，为PWM 控制信号，即表示PWM占空比变化情况，此信号幅度发生变化，则最终PWM占空比变发生变化。
对于这道题目，可以此管脚的信号周期，便是灯的闪烁周期。
此管脚可用正弦波或三角波驱动。
驱动波形产生：多谐振荡器与文氏振荡器。
由上面论述可知，需要产生一个kHz级的方波和Hz级的正弦波或三角波。
先说方波。
一般来说，方波的产生大多使用多谐振荡器，可以利用NE555制作或者运算放大器制作。
下面列出两种方法的电路图：也可采用非门来进行多谐振荡。
具体信息，参加NE555芯片手册，和《基于运算放大器和模拟集成电路的电路设计》第十章第二节。
正弦波发生器一般使用文氏振荡器，但根据此题，需要Hz级别的正弦波，文氏振荡器实现难度较大，这里不深入讨论。
此处改用三角波激励。
此处三角波由于对波形完整度要求不高，可以直接使用多谐振荡器中的电容积分管脚，具体内容在此不详谈，可以参照多谐振荡器中的内容自行设计。
pwm呼吸灯的工作原理解析
pwm呼吸灯的工作原理解析1. 引言在现代电子产品中，呼吸灯效果已成为一种常见的设计元素。
这种动态变化的光效使产品更加生动有趣，吸引了我们的注意力。
而PWM （脉宽调制）技术是实现呼吸灯效果的关键。
本文将对PWM呼吸灯的工作原理进行解析，并探讨其在电子产品中的应用。
2. PWM的基本原理PWM是一种通过改变信号的脉冲宽度来调节电平的技术。
通过快速的开关操作，控制电源向负载传输的能量，从而实现对负载亮度的调节。
在PWM呼吸灯中，我们可以利用PWM调节LED灯的亮度，使其呈现出渐变的呼吸效果。
3. PWM呼吸灯的工作原理PWM呼吸灯的工作原理可以概括为以下几个步骤：3.1 设置周期我们需要设置一个固定的周期。
周期是PWM信号重复的时间间隔，通常以毫秒为单位。
在这个周期内，会有多个PWM波形交替出现。
3.2 设置占空比占空比是PWM信号中高电平时间和周期之比。
通过改变占空比，我们可以调节LED灯的亮度。
当占空比为0%时，LED灯完全不亮；当占空比为100%时，LED灯达到最大亮度。
3.3 呼吸效果实现为了实现呼吸效果，我们需要在一个周期内将占空比从最小值线性地增加到最大值，然后再从最大值线性地减少到最小值。
这个过程可以通过逐步改变占空比来实现。
我们可以每隔10毫秒递增或递减1%，从而呈现出平滑的呼吸效果。
4. PWM呼吸灯在电子产品中的应用PWM呼吸灯广泛应用于各类电子产品中，包括智能手表、智能手机、电视机和汽车等。
其主要应用有以下几个方面：4.1 人体感应灯PWM呼吸灯可以结合人体感应传感器，在人接近时自动调节灯的亮度。
这种智能设计在夜间使用时非常实用，既能够满足照明需求，又能够减少能耗。
4.2 背光控制电子产品的背光控制越来越受到重视，PWM呼吸灯可以实现对背光亮度的动态控制，使显示屏的观感更加舒适，并延长显示屏的使用寿命。
4.3 环境氛围灯在娱乐场所、家庭影院或车内等环境中，通过利用PWM呼吸灯的变化效果，营造出各种不同的氛围。
pwm呼吸灯工作原理
pwm呼吸灯工作原理1. 引言PWM呼吸灯是一种常见的LED灯效，具有呼吸般的渐变效果，被广泛应用于家居照明、汽车内饰、舞台灯光等领域。
本文将详细介绍PWM呼吸灯的工作原理。
2. PWM技术概述PWM（Pulse Width Modulation）即脉宽调制技术，是一种通过改变信号占空比来控制电路输出的方法。
在PWM信号中，周期为固定值，而占空比则可以根据需要进行调整。
占空比越大，则输出电压越高；反之，则输出电压越低。
3. PWM呼吸灯原理PWM呼吸灯的原理就是利用PWM技术来控制LED的亮度变化。
具体实现方法如下：（1）生成PWM信号：通过微控制器或其他适配器生成一个固定频率的PWM信号。
（2）设置初始占空比：将初始占空比设置为0，此时LED处于关闭状态。
（3）递增占空比：将占空比逐渐增加直到达到100%，此时LED处于最亮状态。
（4）递减占空比：将占空比逐渐减少直到达到0%，此时LED处于关闭状态。
（5）重复以上过程：不断重复递增和递减占空比的过程，从而实现呼吸灯的效果。
4. 实现PWM信号要实现PWM信号，需要一个可调节占空比的定时器。
常见的定时器有计数器、比较器、捕获器等。
这里以计数器为例进行说明。
（1）设置计数器：将计数值设置为固定值，如1000。
（2）设置预分频器：将输入时钟分频，以降低计数速度。
例如，将输入时钟分频为100，则每个计数周期需要10毫秒。
（3）设置占空比：将占空比转换为对应的计数值。
例如，50%的占空比对应着500个计数周期。
（4）启动定时器：启动定时器开始工作，并输出PWM信号。
5. PWM呼吸灯电路设计PWM呼吸灯电路一般由微控制器、晶振、三极管、电阻和LED等组成。
其中，三极管用于控制LED亮度变化，电阻则用于限流保护。
6. 总结本文介绍了PWM呼吸灯的工作原理及实现方法，并讲解了PWM信号生成和呼吸灯电路设计等方面知识。
掌握这些知识可以帮助读者更好地理解PWM呼吸灯的工作原理，为实际应用提供参考。
呼吸灯电路原理报告
呼吸灯电路原理报告引言呼吸灯是一种常见的电子元件实验项目，广泛应用于LED灯的控制。
本报告将介绍呼吸灯电路的原理和实现方法。
电路原理呼吸灯电路的核心原理是利用脉宽调制（PWM）技术来控制LED灯的亮度。
通过不断改变LED灯的亮度，可以实现呼吸般的效果。
基本原理呼吸灯电路基于以下两个基本原理：1.脉宽调制（PWM）：脉宽调制技术是一种将模拟信号转化为数字信号的方法。
通过改变数字信号的高电平时间（即脉冲宽度），可以控制输出信号的平均值，从而改变LED灯的亮度。
2.电容充放电：利用电容器的充放电特性，可以实现呼吸灯电路的效果。
通过改变电容器的充电时间和放电时间，可以控制LED灯的亮度变化。
电路图下面是一种常见的呼吸灯电路的示意图：+5V|R|| |-----+---+------|------+-------> LED| | |C | || | || | |----- || |----- || | || | |GND GND GND实现步骤以下是实现呼吸灯电路的步骤：1.连接电路元件：按照电路图连接电路元件。
将电阻（R）连接到+5V电源，将电容器（C）连接到电阻和LED之间，将LED连接到电容器的正极。
2.编程准备：根据硬件平台的要求，选择合适的编程语言和开发环境。
3.初始化引脚：在程序中初始化用于控制LED灯的引脚。
根据电路图，将LED灯所在的引脚设为输出模式。
4.设置脉宽调制：使用合适的脉宽调制函数，设置PWM输出的频率和占空比。
占空比决定了LED灯的亮度。
5.实现呼吸灯效果：在一个循环中，不断改变PWM的占空比，从而实现呼吸灯效果。
可以通过逐渐增大或逐渐减小占空比的方式实现呼吸效果。
6.程序运行：编译和下载程序到硬件平台，运行程序。
LED灯应该开始呼吸般地变亮和变暗。
结论通过脉宽调制技术和电容充放电原理，我们可以实现呼吸灯电路。
这种电路可以控制LED灯的亮度，使其呼吸般地变亮和变暗。
呼吸灯电路广泛应用于LED灯的控制，是一个简单而有趣的电子元件实验项目。
STM8S003F3通过PWM波实现三基色呼吸灯
STM8S003F3通过PWM波实现三基色呼吸灯前段时间使用STM8S003F3实现了一个三基色灯的各种效果，故写一篇文章作为一个记录.1 综述我们知道，要是的LED灯亮直接通电即可。
而要改变灯的亮度，我们有两种方法：改变电流和PWM调光。
我们首先想到的就是改变它的驱动电流，因为LED的亮度是几乎和它的电流直接成正比关系。
然而用调正向电流的方法来调节亮度会产生一个问题：在调亮度的同时也会改变它的光谱和色温，这样就会会产生色偏.因为目前白光LED都是用蓝光LED加黄色荧光粉而产生，当正向电流减小时,蓝光LED亮度增加而黄色荧光粉的厚度并没有按比例减薄,从而使其光谱的主波长增长。
这个问题对于一般的照明是没有问题的,因为色温的变化量毕竟不是很大。
但是对电源来说当电流过小时会产生闪烁,除非电源的恒流范围很宽,完全可以从0到最大。
这样才没有问题。
简而言之，电流调光有色温变化和电源电流过小产生闪烁的问题。
曾经做过一个项目，用于某设备上需要非常非常平稳的调光，显然电流调光是无法实现.同时像本文介绍的三基色调光有颜色要求的显然也不行。
因此我们使用PWM调光。
既然PWM调光可以避免上面的两个问题，为什么不直接都用PWM调光呢？因为我们毕竟是做产品,要考虑成本问题。
使用PWM调光至少需要一颗能支持PWM的芯片（当然还有外围电路，但是电流调光也是有电路的。
我们也应该知道PWM信号也可以由脉冲发生器提供)，另外它需要编写程序。
所以只有在需要的场合才使用PWM调光(使用PWM调光需要注意的问题是频率不能太低或者太高，推荐150-400Hz之间。
）.PWM的优点如下：● PWM调光就不会产生色偏，因为它总是工作在0或者最大两种状态.● PWM的占空比很好控制，而且精度高●对电源没有影响，因为不会改变电源的工作条件，只是给电源开或者关。
2 PWM波调光的原理脉宽调制（PWM)是利用微处理器的数字输出来对模拟电路进行控制的的技术，广泛应用在从测量、通信到功率控制与变换及LED照明等许多领域中。
呼吸灯设计原理
呼吸灯设计原理呼吸灯是指灯光在微电脑的控制之下完成由亮到暗的逐渐变化，感觉好像是人在呼吸。
其广泛应用于手机、电脑等电子产品之上，并成为各大品牌新款手机的卖点之一，起到一个通知提醒的作用。
每个人都应该使用过带有呼吸灯的手机，看着灯光由暗淡逐渐一点点变亮，继而在最亮的时刻开始逐渐变暗、熄灭最后归于虚无，就像酣睡中随着人的呼吸而起伏的胸膛。
每当看到手机屏幕上的呼吸灯闪烁时，你是否想过，如何自己设计一个呼吸灯，让它伴随着你的呼吸变亮变暗。
没有做过呼吸灯的同学不要紧，我将会为大家展示一个使用清晰整洁的代码设计出来的呼吸灯。
认真看完这篇文章，我可以保证你能够真正了解呼吸灯是使用怎样的原理设计的，并且可以自己独立设计出自己的呼吸灯。
快去点亮它吧！首先介绍一下呼吸灯设计的基本原理：呼吸灯是通过控制led灯闪烁的频率来控制其亮度的。
什么是闪烁的频率？比如我们让led灯在1s内持续为亮，那么这个led灯将会一直以最大的亮度闪亮，亮的频率就是1；当我们让led灯在1s内持续为暗，那么led灯将会一直熄灭，亮的频率就是0；若是我们让led灯在1s中前0.5s内为亮、后0.5s内为灭，那么led灯将会一直一闪一灭，持续下去...我们可以大胆的想象一下，如果我们能够控制led灯在1s内一开始亮的频率为0，然后一点一点的增大亮的频率直至为1，那么led灯是否就可以由暗慢慢变到最亮。
道理已经明白了，那么我们要怎样控制led灯亮的频率？通过控制led灯亮的时间长度。
怎样控制灯亮的时间？通过计数FPGA的时钟个数。
该怎样计数FPGA的时钟个数？下面讲一下本设计的基本思想：我们让led灯在1s内由暗慢慢点亮，那么我们不妨将1s先分成1000等份，每一等份就是1ms，用一个计数ms个数的计数器cnt_ms来计数。
1ms分成1000等份，每一等份就是1us，用计数器cnt_us来标示。
由于MP801开发板的FPGA时钟频率是20ns，那么我们就将1us分成50份，每一份就是20ns，即一个时钟周期。
RGB呼吸灯灯工作原理
RGB呼吸灯灯工作原理
RGB呼吸灯是一种常见的LED灯效，其工作原理如下：
1. RGB LED：RGB呼吸灯通常由三个独立的LED芯片组成，分别是红(Red)、绿(Green)和蓝(Blue)三种颜色。
每个LED芯
片都有一个正极和一个负极。
2. 控制器：RGB呼吸灯需要一个控制器来控制LED的亮度和
颜色。
控制器可以是一个微控制器或者一个特定的集成电路，可以接收外部信号或者通过内部程序产生不同的效果。
3. 电源：RGB呼吸灯需要一个电源来提供相应的电流和电压。
一般来说，RGB LED的正极连接到电源的正极，负极通过控
制器来接地。
4. PWM调光：为了实现呼吸效果，RGB呼吸灯使用脉宽调制(PWM)技术来调节LED的亮度。
PWM是一种通过通过在一
个周期内改变高电平（ON）和低电平（OFF）时间的方式来
控制亮度的方法。
5. 呼吸效果：在RGB呼吸灯中，控制器通过改变RGB三个LED的PWM信号来实现呼吸效果。
呼吸效果通常是通过改变PWM信号的占空比（高电平时间与周期总时间的比例）和频
率来实现的。
由于电源、控制器和RGB LED的协同作用，RGB呼吸灯可以产生各种颜色和亮度变化的效果，非常适用于装饰和照明。
STMSF通过PWM波实现三基色呼吸灯
STMSF通过PWM波实现三基色呼吸灯PWM（Pulse Width Modulation）是一种调制信号的技术，用于对模拟信号进行数字化处理。
通过改变信号的占空比，可以控制信号的平均功率，达到模拟信号的效果。
三基色呼吸灯是一种常见的LED灯效，通过控制红、绿、蓝三种颜色的灯珠的亮度变化，实现颜色的渐变效果。
下面将介绍如何使用STMSF通过PWM波实现三基色呼吸灯。
步骤一：硬件准备首先，准备一个STMSF开发板和三种不同颜色的LED灯珠（红色、绿色和蓝色）。
连接红色LED灯珠到STMSF的一个PWM输出引脚，绿色LED 灯珠到另一个PWM输出引脚，蓝色LED灯珠到第三个PWM输出引脚。
步骤二：软件编程接下来，需要编写软件程序来控制PWM输出引脚的亮度变化。
使用STMSF的开发环境，打开一个新的工程。
首先，需要初始化PWM输出引脚。
根据具体开发环境的API接口，调用相应的函数来初始化PWM输出引脚。
然后，编写一个循环程序，用于实现呼吸灯效果。
在循环中，需要调整PWM输出引脚的占空比，从而改变LED灯珠的亮度。
首先，将占空比从0逐渐增加，从而让LED灯珠逐渐亮起。
当占空比达到最大值时，再逐渐减小占空比，让LED灯珠逐渐变暗。
为了实现呼吸灯效果，可以通过设定一个时间间隔，在每次循环中逐渐增加或减小占空比的值。
这样在较短的时间内，LED灯珠的亮度就可以呈现出呼吸灯效果。
步骤三：调试与测试可以通过调整程序中的时间间隔，和占空比的最大值、最小值来改变呼吸灯效果的速度和幅度。
最后，进行测试和调试，确保呼吸灯效果正常工作。
总结：通过PWM波实现三基色呼吸灯的原理很简单，即改变PWM信号的占空比，从而改变LED灯珠的亮度。
具体实现的步骤包括硬件的连接和软件的编程，通过调试和测试来确保呼吸灯效果的正常工作。
这种技术可以应用于各种LED灯效的设计中，给人们带来更多的视觉享受。
利用PWM脉宽调制实现呼吸灯
利⽤PWM脉宽调制实现呼吸灯1.设计⽬标完成⼀个呼吸灯，从亮到灭的时间为2秒，从灭到亮的时间为2秒，以此不断往复。
2.设计步骤2.1设计分析利⽤PWM（脉冲宽度调制）实现led灯亮度的变化，只需要改变占空⽐就可以实现，具体操作是将2秒分为1000份，每份即2/1000（2ms），也就是说⼀个pwm周期为2ms。
在这样⼀个2ms周期内，改变占空⽐，且随着周期数变化，占空⽐也在变化，就可以显⽰出亮度变化的过程。
⽐如在第⼀个2s内，这个2秒内led灯的亮度是越来越暗的，所以具体操作为：把每个周期（2ms）再分成1000份，即⼀份为2us（这个2us称之为pwm的最⼩分辨率），在第⼀个2ms内⾼电平为1000个2us；在第⼆个2ms内低电平的个数为1个2us，⾼电平的个数为999个2us；第三个2ms内低电平的个数为2个2us，⾼电平的个数为998个2us；以此类推，最后⼀个2ms，低电平的个数为1000个2us。
从⽽实现，每2ms亮度变化⼀次，⼀个2s内亮度变化了⼀千次，在⾁眼看来，这个亮度的变化过程是⾮常平滑的。
反过来，亮度增加过程也是⼀样的，只要按2ms增⼤占空⽐即可实现。
2.2设计波形图由图可知，⼀共需要三个计数器：T20us_count、T2us_count、T2ms_count。
分别⽤于计算20ns,2us,2ms的个数。
当T20us_count等于99时，代表计时2us（20ns*100）已到；当T2us_count等于999、T20us_count等于99时，代表2ms（2us*1000）已到；同理，当T2ms_count等于999、T2us_count等于999、T20us_count等于99时，代表2s（2ms*1000）已到。
观察波形图，在第⼀个2ms内，led_pwm都为⾼电平。
在第⼆个2ms内，led_pwm在T2us_count为0时为低电平，⼤于等于0时为⾼电平。
在第三个2ms，T2ms_count等于2，则在T2us_count等于0、1时，led_pwm为低电平，⼤于1时为⾼电平。
led呼吸灯的工作原理
led呼吸灯的工作原理
LED呼吸灯的工作原理主要是通过PWM（脉宽调制）技术来控制LED的亮度，使灯光呈现出呼吸般的效果。
具体来说，呼吸灯的控制电路通常由微控制器或芯片组成，微控制器负责控制电流的变化，以及控制灯光的亮度和频率。
当电流增加时，LED的亮度也会增加；当电流减小时，LED的亮度会减小。
同时，PWM技术通过改变信号的脉冲宽度来控制信号的平均值，进而控制LED灯的亮度。
这样，LED呼吸灯就会呈现出一个周期性的呼吸变化，给人以呼吸般的感觉。
以上信息仅供参考，如有需要，建议查阅相关文献或咨询专业人士。
呼吸灯的工作原理
呼吸灯的工作原理
呼吸灯的工作原理是通过控制LED灯的亮度实现呼吸灯的效果。
一般来说，LED灯的亮度是通过控制电流大小来实现的。
当电流增大时，LED灯亮度增加；当电流减小时，LED灯亮
度减小。
为了实现呼吸灯效果，需要以一定的频率不断改变LED灯的
亮度。
这可以通过PWM（脉冲宽度调制）来实现。
PWM是
一种调制技术，通过调整信号的脉冲宽度来控制平均电压大小，从而控制LED灯的亮度。
具体来说，呼吸灯的工作原理如下：
1. 通过控制器或微处理器产生一个可调节的PWM信号。
2. 将PWM信号通过驱动电路传递给LED灯。
3. 驱动电路根据PWM信号的脉冲宽度来控制LED灯的亮度。
当脉冲宽度较宽时，电流较大，灯亮度较高；当脉冲宽度较窄时，电流较小，灯亮度较低。
4. 通过不断改变PWM信号的脉冲宽度和频率，LED灯的亮度呈现出类似呼吸的效果，从暗到亮再到暗的循环。
需要注意的是，呼吸灯的实现还可能涉及其他技术，比如使用电容器来实现灯光的渐变效果或过渡效果。
但基本的原理是通过PWM调节LED灯的亮度来实现呼吸灯效果。
呼吸灯的工作原理
呼吸灯的工作原理呼吸灯，是一种常见的LED灯光效果，其特点是灯光在亮度上的逐渐增加和逐渐减小，仿佛在呼吸一样，因此得名。
那么，呼吸灯是如何实现这一效果的呢？接下来，我们将深入探讨呼吸灯的工作原理。
首先，呼吸灯的工作原理与LED的调光技术密不可分。
LED（Light Emitting Diode）即发光二极管，是一种半导体器件，具有发光功能。
在呼吸灯中，LED的亮度是通过控制电流的大小来实现的。
一般来说，LED的亮度与电流成正比，因此，通过控制电流的大小，就可以实现LED的调光效果。
其次，呼吸灯的实现离不开PWM（Pulse Width Modulation）技术。
PWM技术是一种利用脉冲信号来调节电平的技术，通过控制脉冲信号的占空比，即高电平与低电平的时间比例，来实现对LED亮度的调节。
在呼吸灯中，通过不断改变PWM信号的占空比，可以实现LED灯光亮度的逐渐增加和逐渐减小，从而呈现出呼吸的效果。
此外，呼吸灯的工作原理还涉及到微控制器的应用。
微控制器是一种集成了处理器、存储器和各种输入输出接口的芯片，可以实现对LED灯光亮度的精确控制。
在呼吸灯中，通过编程控制微控制器，可以实现对PWM信号的精准调节，从而实现呼吸灯的效果。
总的来说，呼吸灯的工作原理是通过控制LED的亮度，利用PWM技术实现灯光的逐渐变化，再结合微控制器的精确控制，从而呈现出呼吸的效果。
这种工作原理不仅在LED灯光中得到了广泛应用，也为灯光设计带来了更多的创意和可能性。
通过以上的分析，我们对呼吸灯的工作原理有了更深入的了解。
希望本文能够帮助大家更好地理解呼吸灯的原理，并在实际应用中发挥更大的作用。
基于STM32的呼吸灯
STM32课程设计呼吸灯仿真与实践2012112020335 乔智慧电子信息科学与技术物理与电子科学学院2015年6月03日电工电子中心2015年6月绘制STM32呼吸灯设计一．任务解析呼吸灯，指灯光设备的亮度随着时间由暗到亮逐渐增强，再由亮到暗逐渐衰减，很有节奏感地一起一伏，就像是在呼吸一样。
本设计要求通过STM32，实现呼吸周期为3秒，即吸气时间（亮度上升时间）1.5秒，呼气时间（亮度衰减时间）1.5秒的呼吸灯。
二．方案论证要使用数字器件控制灯光的强弱，我们很自然就想到PWM（脉冲宽度调制）技术。
假如以LED作为灯光设备，且由控制器输出的PWM信号可以直接驱动LED，PWM信号中的低电平可点亮LED灯。
由于视觉暂留效应，人眼可以看不到LED灯的闪烁现象，反映到人眼中的是亮度的差别，因此我们需要LED以较高的频率进行开关（亮灭）切换。
因此，我们可以使用高频率的PWM信号，通过调制信号的占空比，控制LED灯的亮度。
根据以上思路，提出如下两个方案。
方案一：用常见的数学函数来表示亮度随着实践逐渐变强再衰弱，把函数值赋值到数组中，用调制的方法，每个循环给闪烁的熄灭时间加一，灯就会慢慢变暗，在设置熄灭时间加到一定程度就开始减一，就会渐渐变亮了，如此循环。
方案二：把函数值赋值到数组中，对数组中的每一个值进行重复而快速的扫描，当遍历完PWM表中的元素时，再重头开始遍历PWM表。
即以一定的时间长度为周期，LED灯亮的平均时间越长，亮度就越高，反之越暗。
利用STM32定时器的PWM输出功能，实现呼吸灯。
经分析比较与初步测试，方案二更能很好地实现呼吸灯效果，因此选择方案二。
三．方案实施STEP1 生成表示亮度的数学函数亮度随着时间逐渐变强再衰减，可以用两种常见的数学函数表示，分别是半个周期的正弦函数与指数上升曲线基期对称得到的下降曲线。
如图示：正点原子STM32开发板上的LED灯是低电平点亮因此，比较上述两个函数图像我们可以发现，下凹函数曲线灯光处于暗的状态更长，所以指数函数的曲线更符合我们呼吸灯的亮度变化要求。
呼吸灯原理及制作案例
呼吸灯原理及制作案例 说到呼吸灯的设计，也许大家最先想到的就是苹果。
确实，从powerbook g3和ibook开始，苹果的笔记本电脑就开始加入了呼吸灯的设计，只要当用户合上笔记本的时候，位于笔记本前端的睡眠指示灯就会呈呼吸状的闪动，这样的设计第一次出现在大家面前的时候，人们更多的是赞叹苹果的无限创意。
很多人也都想自己做一个呼吸灯，起到装饰和工作状态指示效果。
下面，我们就介绍几种呼吸灯的电路。
1、了解呼吸特性和时间参数呼吸分为两个过程：吸气：指数曲线上升，该过程需要1.5S呼气：指数曲线下降，该过程需要1.5S.对成人而言，平均每分钟呼吸16~18次；对儿童而言，平均每分钟呼吸20次； 上面的参数是在均匀呼吸情况下的次数。
可以用来做休眠时候的指示用。
2、呼吸灯演示在优酷上有视频演示，地址：player.youku/player.php/sid/XNDM4MjM3ODA=/v.swf” 3、呼吸灯电路 元件名称：5mm LED 高亮蓝色灯1个LM1458N（或HA17458）双运放1个2N3904（8050，8550）NPN 三极管（TO92封装） 1 个22uF 100V /47uF 35v / 47uF 50V电容1个47K ［1/4w］4个100K ［1/4w］2个100 ohm 1个 说明：更改电容或者R3的大小可以改变呼吸频率。
经过实验，R3改为两个47K电阻串联起来效果比较好，呼吸的频率比较合适。
另外输入电压串上3个1N4007降一下压，这样效果会更好，呼吸灯会有短暂的熄灭时间。
（只适合绿色和蓝色的LED灯，红色的LED因为发光电压比较低不会有熄灭时间，可以再串一些1N4007来达到效果） 另外LM1458是个双运放，用NE5532，CA1558等几乎都行，至于工作电压，把输入的100欧去掉，直接上7.2就没问题~ 一个台湾网友的呼吸灯电路 再来一个呼吸灯电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PWM三路呼吸灯系统
主要是靠定时器产生最小时间，通过定时中断重装定时值和置位标记位22H。
总原理图
中断按钮可以调节灯一（D3）的呼吸时间
两位数码管显示灯的呼吸时间
复位电路和晶振电路
程序如下：
ORG 0000H
LJMP S00
ORG 0003H
LJMP AN
ORG 000BH
LJMP DSQ
ORG 0030H
S00: SETB P2.0
CLR P2.1
CLR P2.2
MOV IE,#83H
SETB IT0
MOV TMOD,#01H
MOV TL0,#0DCH
MOV TH0,#0BH
SETB TR0
MOV 30H,#00H //30H保存幅值
MOV 31H,#00H
MOV 32H,#00H
MOV 33H,#04H
CPL P2.4
SETB 20H
SETB 21H
SETB 22H
SETB 23H
SS00: MOV C,22H //判断总刷新
JNC S003
CLR 22H
SJMP S001
S003: LJMP S030
S001: CLR C //判断31H值，每段的加/减值MOV R2,30H
CJNE R2,#00H,SS01
SETB 20H
MOV 31H,#5
LJMP S019
SS01: MOV A,30H
SUBB A,#50
JNC S010
MOV 31H,#5
S010: CLR C
MOV A,30H
SUBB A,#130
JNC S012
MOV 31H,#4
SJMP S019
S012: CLR C
MOV A,30H
SUBB A,#220
JNC S013
MOV 31H,#3
SJMP S019
S013: CLR C
MOV A,30H
SUBB A,#240
JNC S014
MOV 31H,#2
SJMP S019
S014: CLR C
MOV R2,30H
CJNE R2,#0FAH,S015
CLR 20H
S015: MOV 31H,#1
S019: NOP
S020: MOV C,20H //执行加/减JNC S021
CLR C
MOV A,30H
ADD A,31H
MOV 30H,A
MOV R2,A
CJNE R2,#0FAH,S022
CLR 20H
LJMP S029
S022: JNC S004
SJMP S029
S004: LJMP S00
S021: CLR C
MOV A,30H
SUBB A,31H
MOV 30H,A
JC S100
S100: CLR P2.0 //用于弥补减到最后不为零的数
MOV P1,R2 //同时用于监测到不正常的数，重新执行
LCALL DELAY
SETB P2.0
MOV 30H,#0
SETB 20H
LJMP S030
S029: MOV A,30H //赋值给P1
CLR P2.0
MOV P1,A
LCALL DELAY
SETB P2.0
S030: MOV C,23H //执行33H加减，同时计算32H单位时间的值JNC S039
MOV C,21H
MOV R2,33H
JNC S031
CJNE R2,#0AH,S032
CLR 21H
MOV 33H,#09H
SJMP S035
S032: INC 33H
SJMP S035
S031: CJNE R2,#01H,S033
SETB 21H
MOV 33H,#2
SJMP S035
S033: DEC 33H
S035: MOV B,33H
MOV A,#100
DIV AB
MOV 32H,A //赋值给32H
S039: CLR 23H
S040: //MOV C,23H //刷新显示
//JNC S049
MOV A,33H
MOV B,#10
DIV AB
PUSH ACC
MOV A,B
MOV DPTR,#XS
MOVC A,@A+DPTR
SETB P2.1
MOV P1,A
LCALL DELAY
CLR P2.1
POP ACC
MOV DPTR,#XS
MOVC A,@A+DPTR
SETB P2.2
ANL A,#7FH
MOV P1,A
LCALL DELAY
CLR P2.2
S049: NOP
S09: LJMP SS00
DELAY: PUSH ACC
PUSH PSW
MOV A,R2
PUSH ACC
MOV A,R3
PUSH ACC
MOV R2,#10
DE1: MOV R3,#50
DE0: DJNZ R3,DE0
DJNZ R2,DE1
POP ACC
MOV R3,A
POP ACC
MOV R2,A
POP PSW
POP ACC
RET
AN: PUSH ACC
PUSH PSW
MOV A,R2
PUSH ACC
MOV A,R3
PUSH ACC
LCALL DELAY
SETB 22H
SETB 23H
POP ACC
MOV R3,A
POP ACC
MOV R2,A
POP PSW
POP ACC
RETI
DSQ: MOV TL0,#93H
MOV TH0,#0FDH
PUSH ACC
PUSH PSW
MOV A,R2
PUSH ACC
MOV A,R3
PUSH ACC
MOV A,34H
CJNE A,#00H,DSQ0
MOV A,32H
MOV 34H,A
SETB 22H
SJMP DSQ9
DSQ0: DEC 34H
DSQ9: POP ACC
MOV R3,A
POP ACC
MOV R2,A
POP PSW
POP ACC
RETI
XS: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END。
