关于线路备自投和自备电源的说明

变电站的备用电源自投装置(备自投)

三、备自投的构造及其作用
3.1、进线备自投、
图1 进线备自投
方式：进线合位进线合位，进线分位进线分位，方式：1#进线合位，2#进线分位，母联合位
三、备自投的构造及其作用
3.2、母联备自投、
图2 母联备自投
方式：进线合位进线合位，进线合位进线合位，方式：1#进线合位，2#进线合位，母联分位
三、备自投的构造及其作用
1、低电压起动部份：当母线因各种原因失去电压、低电压起动部份：时延时断开工作电源的断路器。延时断开工作电源的断路器。 2、当工作电源的断路器断开，并捡查备用电源电、当工作电源的断路器断开，压正常后，正常后，将备用电源断路器自投上去保持对用户供电。户供电。 3、备投电源的方式：、备投电源的方式：
四、故障分析
1、母线故障。、母线故障。 2、线路故障。、线路故障。
四、故障分析
备自投单母线分段一次结线图
4、1 母线故障
4、ቤተ መጻሕፍቲ ባይዱ 线路故障
五、备自投充电条件
定义：定义：备自投只有充电完成后才能动作备自投充电条件是：备自投充电条件是： 1、进线1电源正常,1段母线PT电压合格，且开关合位。进线1电源正常,1段母线PT电压合格，且开关合位。 ,1段母线PT电压合格母联开关分位。 2、母联开关分位。进线2电源正常,2段母线PT电压合格，且开关合位。 ,2段母线PT电压合格 3、进线2电源正常,2段母线PT电压合格，且开关合位。备自投检测到进线1合位信号。 4、备自投检测到进线1合位信号。备自投检测到进线2合位信号。 5、备自投检测到进线2合位信号。备自投不闭锁。 6、备自投不闭锁。
八、断路器的操作回路
八、断路器的操作回路

备用电源的备用方式备自投的基本要求工作原理

备用电源的备用方式备自投的基本要求工作原理备用电源是指在主电源发生故障、停电或其他原因导致供电中断时能够自动切换并提供电力的电源设备。

备用电源的备用方式主要有备自投和双供两种。

备自投是指备用电源通过自动切换装置感知到主电源故障后自动切换至备用电源工作；而双供方式是指备用电源与主电源同时工作，主电源发生故障时由备用电源补充供电。

备自投的基本要求包括以下几个方面：1.自动感知：备用电源需要通过自动切换装置感知主电源的状态，当主电源发生故障或停电时，备用电源能够及时感知并进行切换。

2.快速切换：备用电源需要具备快速的切换速度，以确保电源切换时的过渡时间尽可能短暂，减少对系统设备的影响。

3.自动恢复：备用电源在主电源恢复供电后需要自动切换回主电源，以保持系统正常运行，避免过长时间处于备用电源供电状态。

4.可靠性：备用电源需要具备高可靠性，能够长时间稳定运行，在供电切换时不会发生故障，确保系统正常运行。

5.适应性：备用电源需要适应不同的电源负载需求，在供电能力、电压、频率等方面能够满足系统的需求。

备自投的工作原理主要包括以下几个步骤：1.主电源监测：备用电源通过自动切换装置监测主电源的状态，包括电压、频率等参数。

正常情况下，主电源为系统提供电力。

2.主电源故障检测：当主电源发生故障或停电时，自动切换装置能够感知到主电源的异常状态，如电压下降、频率波动等。

3.备用电源投入：在感知到主电源故障后，备用电源通过自动切换装置自动切换至备用电源供电模式。

备用电源开始提供电力，以保持系统的正常运行。

4.主电源恢复检测：当主电源故障排除或电力供应恢复时，自动切换装置能够感知到主电源的恢复，并切换至主电源供电模式。

5.自动恢复：当主电源恢复供电后，备用电源自动切换回主电源，并停止供电。

系统恢复到主电源供电的正常工作状态。

备自投是一种常用的备用电源备用方式，能够确保系统在主电源故障或停电时继续提供电力，保证系统的正常运行。

备自投说明

正常运行时，母联开关031DL、032DL、012DL断开，三台站用变分列运行。

031DL备自投：方式一：备自投充电后，若101M失电，则跳11DL、012DL ，合031DL ，由进线三为101M 供电。

1、充电条件：1）101M、103M均三线有压；2）11DL、13DL 合位，031DL 分位；3）备自投压板投入，方式一控制字投入。

以上三个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若101M无压、进线一无流（当“检进线无流控制字”投入时才检测此判据）则经“自投跳进线一延时”后跳开11DL 和012DL，确认跳开后经“自投合分段延时”合上031DL。

方式二：在进线三带101M运行的情况下，若进线一电压恢复，则跳031DL、012DL ，合11DL，由进线一为101M供电。

1、充电条件1）101M和103M均三线有压；2）11DL跳位，13DL、031DL 合位；3）进线一无压；4）备自投压板投入，方式二控制字投入。

以上四个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若进线一有压、则经“自投跳分段延时”后跳开031DL 和012DL，确认跳开后经“自投合进线一延时”合上11DL。

注：在方式二充电的情况下，若101M失压、103M有压、031DL处于跳位且偷跳字头控制字投入，则报“分段开关偷跳”信号，经“偷跳合分段延时”后合上分段开关031DL。

032DL备自投：方式一：备自投充电后，若102M失电，则跳12DL、012DL ，合032DL ，由进线三为102M 供电。

1、充电条件：1）102M、103M均三线有压；2）12DL、13DL 合位，032DL 分位；3）备自投压板投入，方式一控制字投入。

以上三个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若102M无压、进线一无流（当“检进线无流控制字”投入时才检测此判据）则经“自投跳进线一延时”后跳开12DL 和012DL，确认跳开后经“自投合分段延时”合上032DL。

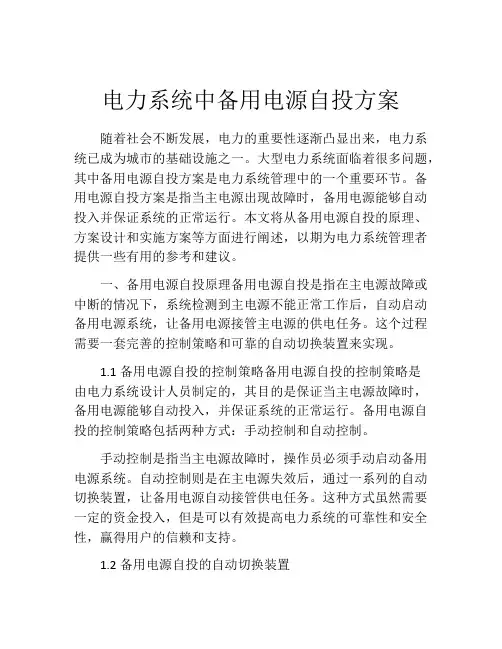

电力系统中备用电源自投方案

电力系统中备用电源自投方案随着社会不断发展，电力的重要性逐渐凸显出来，电力系统已成为城市的基础设施之一。

大型电力系统面临着很多问题，其中备用电源自投方案是电力系统管理中的一个重要环节。

备用电源自投方案是指当主电源出现故障时，备用电源能够自动投入并保证系统的正常运行。

本文将从备用电源自投的原理、方案设计和实施方案等方面进行阐述，以期为电力系统管理者提供一些有用的参考和建议。

一、备用电源自投原理备用电源自投是指在主电源故障或中断的情况下，系统检测到主电源不能正常工作后，自动启动备用电源系统，让备用电源接管主电源的供电任务。

这个过程需要一套完善的控制策略和可靠的自动切换装置来实现。

1.1备用电源自投的控制策略备用电源自投的控制策略是由电力系统设计人员制定的，其目的是保证当主电源故障时，备用电源能够自动投入，并保证系统的正常运行。

备用电源自投的控制策略包括两种方式：手动控制和自动控制。

手动控制是指当主电源故障时，操作员必须手动启动备用电源系统。

自动控制则是在主电源失效后，通过一系列的自动切换装置，让备用电源自动接管供电任务。

这种方式虽然需要一定的资金投入，但是可以有效提高电力系统的可靠性和安全性，赢得用户的信赖和支持。

1.2备用电源自投的自动切换装置备用电源自投的自动切换装置是控制备用电源自动投入的关键。

该装置由继电器、电路板和其他组件构成，通过检测主电源的故障和自动连接备用电源，确保电力系统正常运行。

在电力系统中，通常使用双路自动切换装置，即两条电路同时自动切换到备用电源。

二、备用电源自投方案设计备用电源自投方案设计是电力系统设计的重要环节，设计合理的备用电源自投方案可以提高电力系统的可靠性和安全性。

2.1备用电源自投方案设计的基本原则备用电源自投方案设计需要遵循以下原则：（1）必须保证备用电源的可靠性、稳定性和持续性，确保备用电源的正常运行。

（2）必须对电力系统进行全面的分析和评估，确定自动切换装置的数量、安装位置和接线方式等。

备自投基本原理及应用

2、备自投装置启动条件：母线电压小于U01值。 3、备自投装置闭锁条件：线路电流大于I01（I02）及各开入
量状态。 4、备自投动作逻辑按低压分段备自投及变压器备自投方案加
用。
二）、安全措施：
1、防止PT二次短路及反送。断开电压空开，在加电压模拟量处断开端连片或者断开至备自投装置的电压线。注意一次运行方式倒换时，二次作相应变换的安全措施。
④备自投启动条件
10KVII母线无电压，2#主变低压侧无电流， 10kv I母线有电压。
⑤备自投动作过程
图2、一条电源进线、两段母线、两台主变
①运行条件两台主变投入运行各带一段低压母线，低压母线分段断
路器7DL断开，两台主变压器互为备用，低压母线分段断路器7DL备自投。
2#主变故障主保护动作使其高、低压侧开关跳
㈠、变压器备自投方式及低压分段开关自投方式
㈡、进线备自投方式及高压分段开关备自投方式
图A.1 两条电源进线、两段母线、两台主变
图A.2 一条电源进线、两段母线、两台主变
②“充电”条件： a ) 10KV Ⅰ母、Ⅱ母均有电压; b) 4DL开关合位， 5DL 开关分位， 6DL 合位； c) 备投控制字投入； d) 备投压板投入。
一次。 3、不管工作电源的断路器是否跳开，均应由备自投追跳一
次工作电源的断路器后才能投入备用电源或设备。 4、备用电源的母线电压满足要求。电压互感器应该安装在
母线处。如果是双母线，都应该安装。取线路侧电压也可以。 5、备自投装置应能实现PT断线闭锁功能，合电流闭锁功能，
手动跳闸闭锁及保护闭锁功能。 6、强调时差的配合，既保证追跳和自投的时间差合理，可
10kV母联6DL合上，1#主变两侧断路器(1DL,4DL)

备自投简述

一、概括备用电源自动投入装置( 以下简称 BZT 装置 ) 的作用是：当正常供电电源因供电线路故障或电源自己发惹祸故而停电时，它可将负荷自动、快速切换至备用电源，使供电不至中断，进而保证公司生产连续正常运行，把停电造成的经济损失降到最低程度。

备用电源的配置方式好多，形式复杂，一般有明备用和暗备用两种基本方式。

系统正常运行时，备用电源不工作，称为明备用；系统正常运行时，备用电源也投入运行的，称为暗备用，暗备用其实是两个工作电源的互为备用。

主要有低压母线分段断路器备自投、内桥断路器备自投和线路备自投三种方案。

在公司高、低压供电系统中，只有重要的低压变电所和6kV 及以上的高压变电所，才装设了 BZT 装置。

但因供电系统主接线方式大多半为单母线分段接线或桥接线方式，故一般采用母联断路器互为自动投入的BZT装置。

在过去，不管是新建变电所，仍是改造老变电所，设计的BZT装置均由传统的继电器来实现，这类BZT装置因设计不完美或继电器自己存在的问题，而发生的拒动或误动故障率较高，所以有些公司用户供电系统虽已装设了BZT 装置，但考虑到发惹祸故时不扩大停电事故，将其退出，这样 BZT 装置的作用就没有发挥出来。

近年来，跟着微机BZT 装置的不断完美与快速发展，在一些老高压变电所的改扩建及新建高压变电所的设计中，逐渐宽泛采纳分段断路器微机备用电源自动投入装置( 以下简称微机BZT 装置)。

目前，很多公司用户在高压供电系统中为什么要采纳微机BZT 装置呢 ?是因为该装置与传统的 BZT 装置对比较，拥有以下很多特色和长处，因此在工业公司的高压供电系统中获取了宽泛的应用。

（1）装置使用直观简易。

能够在线查察装置所有输入沟通量和开关量，以及所有整定值，预设值、刹时采样数据和大多半事故剖析记录。

装置液晶显示屏状态行还及时显示装置编号、目前工作状态，目前通信状态、备自投“充电”、“放电”状态以及目前可响应的键。

（2）装置测试方便，工作量小。

400v备自投工作原理

400v备自投工作原理
400V备自投工作原理：
备自投是指在电力系统中，当主电源发生故障或失电时，备用电源会自动投入并供应电力给负载设备，以保证系统的可靠性和稳定性。

整个备自投过程中，主电源和备用电源之间通过切换器件（例如断路器或转换开关）进行连接和切换。

具体工作原理如下：
1. 初始状态：系统运行时，主电源向负载设备供电，备用电源处于待命状态。

切换器件处于主电源侧，主电源切断器闭合，备用电源切断器断开。

2. 主电源故障：当主电源发生故障导致失电时，切换器件会自动检测到主电源状态改变，并迅速打开主电源切断器，断开主电源与负载设备之间的连接。

3. 备用电源投入：一旦主电源切断器打开，备用电源切断器会立即闭合，将备用电源与负载设备连接起来。

备用电源开始为负载设备供电，以维持系统运行。

4. 主电源恢复：当主电源故障排除，恢复正常供电时，切换器件会自动检测到主电源状态改变，并迅速关闭备用电源切断器。

此时，备用电源与负载设备断开，主电源与负载设备重新连接。

总结：400V备自投工作原理主要是借助切换器件在主电源故障时自动切换备用电源供电，保证系统可靠性。

具体包括主备源的连接和切断，以及备用电源的投入和退出。

低压备自投说明

低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。

备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。

二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。

当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。

在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。

三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。

2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。

3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。

4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。

四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。

在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。

五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。

2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。

3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。

缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。

2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。

3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。

进线备用电源自投原理

进线备用电源自投原理进线备用电源自投原理1、基本备投方式：变压器备自投方式分段备自投方式进线备自投方式2、备用电源自动投入的基本原理备用电源自动投入（以下简称备自投）装置一次接线方式较多，但备自投原理比较简单。

下面介绍几种变电站中典型的备自投方式原理。

对更复杂的备自投方式，都可以看成是这些典型方式的组合。

投入备自投充电过程时：装置上电后,15秒内均满足所有正常运行条件,则备自投充电完毕,备自投功能投入,可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出。

退出备自投充电过程时：装置上电后,满足启动条件后备自投进行动作过程判断。

在正常运行条件或退出条件下,备自投可靠不动作。

2.1、分段备自投分段备自投接线示意图a）正常运行条件1）分段断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置2）母线均有电压3）备自投投入开关处于投入位置1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压2）I段备用II段：II段母线无压，2DL进线2无流，I段母线有压1）对启动条件1：若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL2）对启动条件2：若2DL处于合位置，则经延时跳开2DL，确认跳开后合上3DL若2DL处于分位置，则经延时合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.2 桥备自投桥备自接线投示意图a）正常运行条件1）桥断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置 2）进线1、进线2均有电压3）备自投投入开关处于投入位置1）进线2有电压，进线1无电压且无电流2）进线1有电压，进线2无电压且无电1）对启动条件1若1DL处于合位置，则经过延时跳开1DL，确认跳开后，合上3DL 若1DL处于分位置，则经延时后合上3DL2）对启动条件2若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL 若2DL处于分位置，则经延时后合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.3 变压器备自投变压器备自投接线示意图（一台变压器为主变压器，另一台变压器为辅变压器）a）正常运行条件1）主变压器各侧断路器处于合位置，辅变压器各侧断路器处于分位置2）母线有压，辅变压器进线有压3）备自投投入开关处于投入位置主变压器无电流，母线无电压，且辅变压器进线有压当主变压器无电流，母线无电压，且辅变压器进线有压时：若主变压器二次断路器处于合位置，则经延时跳开主变压器各侧断路器，确认跳开后，依次合上辅变压器各侧断路器若主变压器二次断路器处于分位置，则经延时依次合上辅变压器一二次断路器1）备自投一次动作完毕2）3DL、4DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.4 进线备自投进线备自投接线示意图a）正常运行条件1）进线2备用进线1：1DL、3DL处于合位置，2DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置2）进线1备用进线2：2DL、3DL处于合位置，1DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置1）进线2备用进线1：母线无电压，进线1无流，进线2有电压2）进线1备用进线2：母线无电压，进线2无流，进线1有电压c）动作过程：1）对启动条件1，2DL处于分位时若1DL处于合位置，则经延时跳开1DL，确认跳开后合上2DL 若1DL处于分位置，则经延时后合上2DL2）对启动条件2，1DL处于分位时若2DL处于合位置，则经延时跳开2DL，确认跳开后合上1DL 若2DL处于分位置，则经延时后合上1DL1）备自投一次动作完毕2）1DL、2DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置老姚书馆馆提供。

备自投说明书

目录一、SJNC-563B母联备自投综合保护单元 (2)1、一次系统图及装置配置 (2)2、运行方式及动作逻辑 (2)3、备自投充电过程 (2)4、备自投动作过程 (2)5、调试注意事项 (3)6、母联备自投装置端子定义 (4)7、母联备自投装置原理图 (5)二、SJNC-564B进线备自投综合保护单元 (6)1、一次系统图及装置配置 (6)2、运行方式及动作逻辑 (6)3、进线备自投充电过程 (6)4、进线备自投动作过程 (7)5、调试注意事项 (7)6、进线备自投自复保护测控装置端子定义 (8)7、进线备自投自复保护测控装置原理图 (9)三、备自投调试步骤 (11)四、备自投定值参数说明 (11)一、S JNC-563B母联备自投综合保护单元1、一次系统图及装置配置母联配备自投装置SJNC-563B安装在母联柜内。

.备路断路器始终在合位2、运行方式及动作逻辑母联备自投工作在母线分段运行，即系统正常运行时由主路进线供电，母联在分位，备路也在合位。

当I段母线失电后，且II段母线电压正常，则备自投装置动作，经设定的跳闸时限后，跳开主进线的断路器1DL，再经设定的合闸时限后，合上母联断路器3DL，备自投结束。

注意： 1.在“保护定值设置”及“保护软压板”菜单里设置“母联备自投”各参数并投入该功能，2.备自投动作后，用户需要手动恢复正常态，才能重新实现备自投。

3、备自投充电过程1)母联断路器3DL处于分位（B-4）。

2)主路进线断路器1DL在合位（B-5）。

3)备路进线断路器2DL在合位（B-6）。

4)备自投投入联片投入（B-7）。

5)I段母线（F9,F10,F11,F12）电压和II段母线（F5，F6，F7，F8）均正常。

6)在“保护定值设置”及“保护软压板”菜单里设置“母联备自投”各参数并投入保护动作。

◆在满足上述条件后，经14秒时间可完成充电条件。

4、备自投动作过程当I段母线失压（F9,F10,F11,F12）及II段母线（F5，F6，F7，F8）电压正常时，备自投发跳闸信号（B19，B20），跳开主路进线断路器1DL，经设定的合闸时限后，再发合闸信号（A12，A13），合上母联断路器3DL。

备自投原理及要求

运行中应注意的几个问题
3.备自投逻辑试验时，必须严格按照备自投逻辑进行，尤其应注意对备自投闭锁逻辑的试验。
4.运行人员在投备自投装置时，应注意装置的充电标志，如有现场不能解决的异常情况，及时反映，以便迅速得到解决。
运行中应注意的几个问题
5.需要停用备自投装置时，应先退除装置出口压板，再退装置直流电源，最后退出装置交流电源；装置投运时，操作顺序恰恰相反。在此过程中，遇有装置异常情况，
备用电源自动投入条件
b.有压检测元件：应能在所接母线电压正常时可靠动作，而在母线电压低到不允许自投装置动作时可靠返回，电压定值一般整定为0.6～0.7倍额定电压。
c.动作时间：电压鉴定元件动作后延时跳开工作电源，其动作时间宜大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。
备自投的闭锁
运行中应注意的几个问题
备自投的后加速跳闸问题：当备自投动作于永久故障的设备上，应加速跳闸并只动作一次。优先配置有后加速电流保护功能的备自投装置。
ቤተ መጻሕፍቲ ባይዱ
• 装置引入二段母线电压，用于有压、无压判别，每个进线开关各引入一相电流，是为了防止PT 三相断线后造成分段开关误投，也是为了更好地确认进线开关已跳开。
三、备自投原理
3、开关量输入
• 装置引入1DL，2DL 开关位置接点（TWJ），加上装置自带操作回路产生的分段开关位置接点（TWJ），用于系统运行方式判别，自投准备及自投动作。
• 分段（桥）开关自投（方式3、方式4） • 当两段母线分列运行时，装置选择分段(桥)
开关自投方案。
• 充电条件：1) Ⅰ母、Ⅱ母均三相有压； • 2) 1DL、2DL 在合位,3DL 在分位。 • 经备自投充电时间后充电完成。 • 方式3--Ⅰ母失压: • 放电条件：1) 3DL 在合位经短延时； • 2) Ⅰ、Ⅱ母均无压（三线电压均小于

配电室及自备电源相关规定

配电室及自备电源相关规定配电室及自备电源是在电力工程中非常重要的组成部分，其相关规定旨在确保电力系统的安全运行和供电质量。

在以下内容中，将介绍配电室及自备电源的一些相关规定。

一、配电室的规定1. 配电室的设计和建设必须符合国家相关的电气安全规范，如《电气安全规范》等。

配电室的布置应合理，电气设备之间应有足够的工作空间，以方便维护和操作。

2. 配电室的进口应设置闸刀开关或断路器，并配备隔离开关、接地开关等必要设备，以确保进入配电室的人员安全。

3. 配电室的出口和主干线应设置过载保护器、短路保护器等电气保护设备，以防止电气事故的发生。

4. 配电室内的电气设备应定期进行维护和检修，以确保其正常运行。

维修工作应由专业人员进行，且在维修期间应采取相应的安全措施，如合理隔离电源、断开电气电源等。

5. 配电室内应设置明显的安全标志，如高压警示标志、禁止入内标志等，以提醒人员注意安全。

二、自备电源的规定1. 自备电源的选用应符合国家标准和规范的要求，其容量应根据需求合理确定，并应具备足够的备用容量，以应对突发情况。

2. 自备电源的安装位置应远离易燃易爆材料，且应能够保证室内通风良好，以防止设备过热引发火灾。

3. 自备电源应定期进行维护和检修，以保证其正常工作。

维修工作应由专业技术人员进行，且在维修期间应采取相应的安全措施，如断开电源、防止触电等。

4. 自备电源的接地应符合国家相关规范的要求，以确保人身安全。

接地电阻应符合规定的范围，且应定期进行检测和测量。

5. 自备电源的电路应设置过载保护器、短路保护器等电气保护设备，以防止设备过载或短路时发生事故。

为确保配电室和自备电源的安全运行，还需要遵守以下注意事项：1. 配电室内严禁乱拉乱接电源线和电缆，以防止短路或电气火灾的发生。

2. 禁止在配电室内吸烟或使用明火，以防止引燃可燃物质。

3. 配电室内的设备维修和检修应在断开电源的情况下进行，以避免触电风险。

4. 配电室内的电器设备应定期维护和清洁，保持设备的正常工作状态。

备自投说明书

目录一、SJNC-563B母联备自投综合保护单元 (2)1、一次系统图及装置配置 (2)2、运行方式及动作逻辑 (2)3、备自投充电过程 (2)4、备自投动作过程 (2)5、调试注意事项 (3)6、母联备自投装置端子定义 (4)7、母联备自投装置原理图 (5)二、SJNC-564B进线备自投综合保护单元 (6)1、一次系统图及装置配置 (6)2、运行方式及动作逻辑 (6)3、进线备自投充电过程 (6)4、进线备自投动作过程 (7)5、调试注意事项 (7)6、进线备自投自复保护测控装置端子定义 (8)7、进线备自投自复保护测控装置原理图 (9)三、备自投调试步骤 (11)四、备自投定值参数说明 (11)一、S JNC-563B母联备自投综合保护单元1、一次系统图及装置配置母联配备自投装置SJNC-563B安装在母联柜内。

.备路断路器始终在合位2、运行方式及动作逻辑母联备自投工作在母线分段运行，即系统正常运行时由主路进线供电，母联在分位，备路也在合位。

当I段母线失电后，且II段母线电压正常，则备自投装置动作，经设定的跳闸时限后，跳开主进线的断路器1DL，再经设定的合闸时限后，合上母联断路器3DL，备自投结束。

注意： 1.在“保护定值设置”及“保护软压板”菜单里设置“母联备自投”各参数并投入该功能，2.备自投动作后，用户需要手动恢复正常态，才能重新实现备自投。

3、备自投充电过程1)母联断路器3DL处于分位（B-4）。

2)主路进线断路器1DL在合位（B-5）。

3)备路进线断路器2DL在合位（B-6）。

4)备自投投入联片投入（B-7）。

5)I段母线（F9,F10,F11,F12）电压和II段母线（F5，F6，F7，F8）均正常。

6)在“保护定值设置”及“保护软压板”菜单里设置“母联备自投”各参数并投入保护动作。

◆在满足上述条件后，经14秒时间可完成充电条件。

4、备自投动作过程当I段母线失压（F9,F10,F11,F12）及II段母线（F5，F6，F7，F8）电压正常时，备自投发跳闸信号（B19，B20），跳开主路进线断路器1DL，经设定的合闸时限后，再发合闸信号（A12，A13），合上母联断路器3DL。

备自投

1.备自投：当工作电源因故障被断开以后，能迅速自动地将备用电源或备用设备投入工作，使用户不致于停电的一种装置，简称AA T装置。

2.备自投一般安装在什么地方？1，装有备用电源的发电厂厂用电源和变电所所用电源2，由双电源供电，其中一个电源经常断开作为备用的变电所3，降压变电所内有备用变压器或有互为备用的母线段4，有备用机组的某些重要辅机。

3.备用电源的方式有：明备用：装设有专用的备用电源或设备。

暗备用：不装设专用的备用电源或设备，而是工作电源或设备之间的互为备用。

4.备自投装置的基本要求：1，保证在工作电源或设备确实断开后，才投入备用电源或设备2，不论因任何原因工作电源或设备上的电压消失时，AAT装置均应动作3，AAT装置应保证只动作一次4，AAT装置的动作时间，以使用户的停电时间尽可能短为原则5，备用电源不满足有压条件，AAT装置不应动作。

5.微机备自投装置的特点：1，对于工作电源确实断开后备用电源才允许投入的基本要求2，工作母线失压时还必须检查工作电源无流，才能启动备自投，以防止TV二次三相断线造成误投3，备用电源自投切除工作电源断路器时，必须经延时切除工作电源进线断路器，这是为了躲过工作母线引出线故障造成的母线电压下降4，手动，就地或遥控跳开工作电源断路器时，备自投装置不应动作5，应具有闭锁备自投装置的功能6，备用电源不满足有压条件，微机型备用电源自投装置不应动作7，微机型备用电源自投装置可以通过逻辑判断来实现只动作一次的要求，但为了便于理解，在阐述备用电源自投装置逻辑程序时广泛采用电容器“充放电”来模拟这种功能。

备用电源自投装置满足启动的逻辑条件，应理解为“充电”条件满足；延时启动的时间应理解为“充电时间”，“充电时间”到后就完成了全部准备工作；当备用电源自投装置动作后，或者任何一个闭锁及退出备用电源自投条件存在时，立即瞬时完成“放电”。

“放电”就是模拟闭锁备用电源自投装置，放电后就不会发生备用电源自投装置第二次动作。

备用电源自投说明书进线保护及备自投

ST200B微机型备用电源自投装置珠海思创电气有限公司ZHUHAI STRONGELECTRIC CO.,LTD目录1.装置概述11.1应用范围1 1.2功能特点12.技术性能指标32.1工作环境条件3 2.2电气技术参数33.装置原理结构53.1软硬件平台5 3.2结构与安装64.功能介绍64.1备用电源自投6技术说明书4.2保护功能84.3监测功能84.4事件记录94.5故障录波105.参数设定说明115.1系统参数115.2定值参数136.人机界面使用说明136.1信号指示灯146.2小键盘146.3液晶显示14附图一、交流回路原理图附图二、操作回路原理图附图三、装置端子排图1.装置概述1.1应用范围ST200B是由双处理器构成的基于交流采样原理的数字式备用电源自投保护装置，主要适用于66KV及以下电压等级小电流接地系统。

它属于ST2000中低压变电站成套保护测控装置系列中的一员。

1.2功能特点本装置在软硬件及结构设计上采用了最新技术，保护功能完善，测量精度高，性能可靠，抗干扰能力强，可直接分散安装于开关柜上。

该装置主要具备以下一些特点：☆硬件采用美国德州仪器公司(TEXAS INSTRUMENTS)的高性能工业级DSP(数字信号处理)芯片+专用微处理器，双CPU结构，综合处理速度是常用16位微处理器的数十倍。

☆整机全部采用贴片工业级芯片，集成度高，工作稳定可靠。

☆采用国际最新铁电存储器存储重要数据，具有容量大、掉电不丢失数据、使用寿命无限、存取速度快等特点。

☆软件采用C++高级语言及嵌入式汇编语言编程，模块化结构，便于升级维护。

☆机箱为标准2U机箱，全封闭铝合金双层结构，美观大方。

上层为CPU板，采用了四层印刷电路板，下层为交流模块板及操作回路板，上下层板间采用金属隔板隔离，抗干扰性能良好，结构紧凑可靠，安装调试方便。

☆保护配置灵活齐全，各种保护功能均可通过控制字自由投退，具备远方在线修改定值功能。

备自投原理及运行注意事项

三、变电站备自投特殊情况
1、当变电站两条进线一主一备时，投入进线备自投；当一条线路故障或停电检修时，应停用进线备自投；当两台主变中、低压侧分列运行时，投入分段备自投，当两台主变并列运行或一台主变带全站运行时，应停用分段备自投。 2 、 110kV 徐集站进线备自投具备联切小电源功能 ( 通过现场保护屏 “进线备自投联切35kV徐高线”压板实现），具体操作为当博奥炭黑自备电厂经35kV徐高线在110kV徐集站并网时（徐高线带35kV王母宫站，博奥炭黑并网）投入该压板；当博奥炭黑自备电厂不经 35kV 徐高线在 110kV徐集站并网时，退出该压板。
备自投原理及运行注意事项
背景
随着近几年设备改造升级，电网各110kV、35kV变电站除不具备双电源条件的其余都配置了进线备自投装置。对备自投的的原理和动作机制以及使用中的注意事项部分人员还了解不够深入，本次技术培训就对备自投装置的相关内容进行学习。
目录
一
变电站备自投配置说明
二
变电站备自投原理
2、桥(分段）备自投原理说明：如上图所示，适用于两条进线或两台变压器分别带一段母线的运行方式。充电条件：（两个条件都满足才充电）（1）1DL、2DL合位，3DL分位；（2）Ⅰ母、Ⅱ母均三相有压。放电条件：（满足下列任一条件即放电）（1）3DL在合位；（2）Ⅰ、Ⅱ母均无压；（3）手跳1DL或2DL；（4）有外部闭锁信号。
二、变电站备自投原理
线路 I
线路 II
UL1
UL2 I2 1DL 2DL 3DL
I1
I母
Ⅱ母
Uab1,Ubc1,
Uab2,Ubc2,
1、进线备自投原理说明：如上图所示，适用于两条进线一主一备的运行方式。充电条件：（#2进线备#1进线）（两个条件都满足才充电）（1）Ⅰ母、Ⅱ母均三相有压，当#2进线有压检查控制字投入时，#2进线有压；（2）1DL、3DL合位，2DL在分位。放电条件：（满足下列任一条件即放电）（ 1 ）当进线有压控制字投入后， #2 进线无压延时放电；（ 2 ） 2DL 合上；（3）手跳1DL；（4）其它外部闭锁信号。

备自投的原理、作用及条件方式

备自投的原理、作用及条件方式“全球电力招聘信息”期待与您共同成长！备自投的原理、作用就是备用电源自动投入装置，是电力系统中十分重要的自动元器件，当系统主供电源不论因何原因消失时，由备用电源自投装置动作，确保用电负荷及用户不失电。

一备用电源自动投入装置的要求（一）应保证在工作电源或设备断开后，才投入备用电源或设备。

（二）工作电源或设备上的电压，不论因何原因消失时，自动投入装置均应动作。

（三）自动投入装置应保证只动作一次。

每个动作逻辑的控制条件可分为两类：一类为启动条件，另一类为闭锁条件。

当启动条件都满足，闭锁条件都不满足时，备投动作出口。

为防止备投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。

“放电”条件：（一）任一个闭锁条件满足；（二）备投动作出口后。

二几种备投方式的闭锁原则（一）内桥接线分段备自投的闭锁原则（二）内桥接线进线备自投的闭锁原则（三）单母分段备自投的闭锁原则(一）内桥接线分段备自投的闭锁原则正常运行时主变差动保护、主变高压侧后备保护动作闭锁高压侧分段备自投。

注：此运行方式下任一主变动作，均闭锁备投装置。

备投1方式：内桥接线分段备自投接线图（二）内桥接线进线备自投的闭锁原则适用于：进线备自投，进线Ⅰ、进线Ⅱ互为备用正常运行时，主变差动保护、主变高压侧后备保护动作均不闭锁高压侧进线备自投。

注：此运行方式下任一主变动作，均不闭锁备投装置。

备投2方式：内桥接线进线备自投接线图内桥接线进线备自投原理：正常运行时，两线路 PT 均有压，两段母线均有压，1DL 和2DL 中的一个开关在合位，另一个在分位，3DL 在合位。

工作线路失电，在备用线路有压的情况下跳开工作线路，合上备用电源。

母联偷跳时造成所带母线失压时，在备用线路有压的情况下合备用线路开关。

为防止 PT 断线时备自投误动，取线路电流作为线路失压的闭锁判据。

设置 1＃、2＃变压器主保护及高压侧后备保护动作接点开入经压板至备自投闭锁开入，但不投入。
