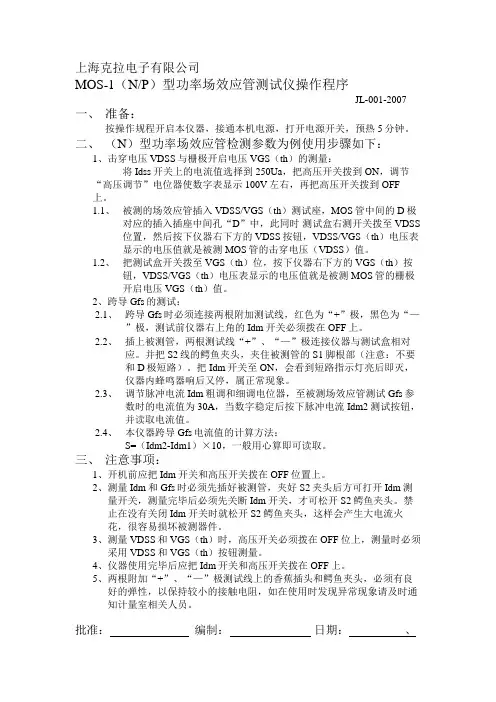

MOS管测试仪操作规程
上海克拉电子有限公司MOS-1（N/P）型功率场效应管测试仪操作程序JL-001-2007一、准备：按操作规程开启本仪器，接通本机电源，打开电源开关，预热5分钟。
二、（N）型功率场效应管检测参数为例使用步骤如下：1、击穿电压VDSS与栅极开启电压VGS（th）的测量：将Idss开关上的电流值选择到250Ua，把高压开关拨到ON，调节“高压调节”电位器使数字表显示100V左右，再把高压开关拨到OFF上。
1.1、被测的场效应管插入VDSS/VGS（th）测试座，MOS管中间的D极对应的插入插座中间孔“D”中，此同时测试盒右测开关拨至VDSS位置，然后按下仪器右下方的VDSS按钮，VDSS/VGS（th）电压表显示的电压值就是被测MOS管的击穿电压（VDSS）值。
1.2、把测试盒开关拨至VGS（th）位，按下仪器右下方的VGS（th）按钮，VDSS/VGS（th）电压表显示的电压值就是被测MOS管的栅极开启电压VGS（th）值。
2、跨导Gfs的测试：2.1、跨导Gfs时必须连接两根附加测试线，红色为“+”极，黑色为“—”极，测试前仪器右上角的Idm开关必须拨在OFF上。
2.2、插上被测管，两根测试线“+”、“—”极连接仪器与测试盒相对应。
并把S2线的鳄鱼夹头，夹住被测管的S1脚根部（注意：不要和D极短路）。
把Idm开关至ON，会看到短路指示灯亮后即灭，仪器内蜂鸣器响后又停，属正常现象。
2.3、调节脉冲电流Idm粗调和细调电位器，至被测场效应管测试Gfs参数时的电流值为30A，当数字稳定后按下脉冲电流Idm2测试按钮，并读取电流值。
2.4、本仪器跨导Gfs电流值的计算方法：S=（Idm2-Idm1）×10，一般用心算即可读取。
三、注意事项：1、开机前应把Idm开关和高压开关拨在OFF位置上。
2、测量Idm和Gfs时必须先插好被测管，夹好S2夹头后方可打开Idm测量开关，测量完毕后必须先关断Idm开关，才可松开S2鳄鱼夹头。
Extech GRT300 4线地电试验仪用户手册说明书
Manual del usuario Telurómetro de 4 hilos Modelo GRT300IntroducciónAgradecemos su compra del telurómetro de 4 hilos de Extech. El probador de tierra Modelo GRT300 se ha diseñado y probado conforme a las especificaciones de seguridad de la Publicación IEC 348, para los Aparatos de Medición Electrónica EN 61010-1, EN 61326-1, EN 61557-1, EN 61557-5 y otras normas de seguridad. El uso y cuidado adecuado de este medidor le proveerá muchos años de servicio confiable.Notas de seguridad•Lea cuidadosamente la siguiente información de seguridad antes de operar o dar servicio al medidor.•Use el medidor sólo como se especifica en este manual. De otra manera, la protección suministrada por el medidor puede ser afectada.•Condiciones ambientales nominales :Uso interior y exterior.Instalación Categoría IV 300V.Grado de contaminación 2.Altitud hasta 2000m.Humedad relativa 80% máx.Temperatura ambiente 0-40°C.Observe la simbología eléctrica internacional enlistada a continuación:El detector está completamente protegido con doble aislante o aislamiento reforzado.¡Advertencia! Riesgo de choque eléctrico.¡Precaución! Consulte este manual antes de usar el detector.Terminal de (masa) tierra.El equipo cumple las directivas vigentes de la Unión Europea.ADVERTENCIAPara evitar choque eléctrico, no toque las terminales durante las pruebasNunca aplique voltaje mayor a 300V a través de las terminales P1 y P2.Características•Controlado por microprocesador con características de seguridad avanzadas •Pantalla LCD de dos líneas• Escalaautomática•Pruebas de resistencia de tierra con cuatro escalas: 0-2Ω/0-20Ω/0-200Ω/0-2kΩ•Escala de medición de voltaje de tierra de 0-300VCA•Prueba automática para punta C.•Prueba automática para punta P.•Prueba de 2 hilos•Prueba de 3 hilos•Prueba de 4 hilos• Apagadoautomático•Retención de datos•Norma de seguridad: EN 61010-1 CATIV 300V, EN 61326-1Descripción del medidor1. TerminalC12. TerminalP1(Conexión de cable de prueba verde) 3. TerminalP24. TerminalC2(Conexión de cable de prueba rojo)5. Pantalla6. RcLED7. RpLED8. Botón 2 hilos9. Botón 3 hilos10. Botón 4 hilos11. Botón VCA12. Botón de encendido13. Botón PRUEBA/PARO 5 6 7OperaciónPrueba de voltaje de batería1. Presione de nuevo el botón "ON/OFF", si en pantalla aparece "Batería débil", reemplace lasbaterías.Medición de voltaje de tierra1. Conecte los cables de prueba como se indica enseguida.(1) Electrodo de tierra (varilla) a prueba (2) Punta de prueba2. Presione el botón "ON/OFF" y espere para “Seleccionar Función” en la pantalla.3. Presione el botón "ACV" y luego el botón "TEST/STOP".4. El voltaje de tierra se presenta en pantalla.Nota: Cuando el voltaje de tierra es mayor a 10V, pueden ocurrir errores en la medición deresistencia de tierra. Asegure que el valor indicado es menor a 10V.Medición de resistencia de tierraNota: El resultado medido puede ser influenciado por acoplamiento inductivo o capacitivo si los cables de prueba están torcidos o adyacentes uno al otro. Al conectar las sondas, mantenga separados los cables.ConfiguraciónInserte la punta de Potencial y la punta de Corriente (si se requiere) tan profundo como sea posible en el suelo. La distancia entre puntas debe ser entre 5 a 10 metros (16 a 32 pies)123 (1) Electrodo de tierra (varilla) a prueba (2) punta de Potencial (3) punta de Corriente123 (1) Electrodo de tierra (varilla) a prueba (2) punta de Potencial (3) punta de Corriente12 (1) Electrodo de tierra (varilla) a prueba (2) punta de PotencialPruebas1. Conecte los cables de prueba para pruebas de 2, 3 ó 4 terminales.2. Presione el botón ON/OFF y espere que abra la pantalla "Seleccionar Función"3. Presione el botón de la configuración "2P", "3P" ó "4P".4. Presione el botón "TEST/STOP" para comenzar la prueba.5. El medidor pitará durante la prueba (aproximadamente 10) y luego la lectura aparece en lalínea inferior de la pantalla.Notas:Indicadores LED "Rc" y "Rp":Rc: Sin salida de Corriente de prueba. Verifique las conexiones.Rp: Si Rp está activo y la pantalla indica "> 2 kΩ", la resistencia de tierra es mayor a 2000Ω.Si, en modo "4P", la pantalla indica "Vp Error", ponga en corto C1 (negro) y P1 (verde). Consideraciones sobre mediciónLas pruebas con 2 terminales son apropiadas para realizar la mayoría de las pruebas en suelos normalmente conductivos. Sin embargo, las mediciones de 2 terminales incluyen cable de pruebas y resistencia de contacto en la medición y el resultado será una lectura ligeramente más alta que la resistencia de tierra verdadera. Cuando los resultados medidos son mayores a lo deseado o si la directiva de medición requiere técnicas multiterminales, cambie a la técnica de 3 ó 4 terminales según sea necesario.Mantenimiento1. Tapa posterior2. Batería3. FusibleReemplazo del fusible 1.Desconecte los cables de prueba del instrumento. 2.Retire los dos tornillos para quitar la tapa. 3.Retire y reemplace el fusible con uno nuevo de igual valor y tamaño 0.1A/250V, 5 x 20mm. 4.Reemplace y asegure la tapa posterior.Reemplazo de la bateríaCuando en pantalla aparezca "Batería débil", reemplace las baterías.1.Desconecte los cables de prueba del instrumento y quite la tapa posterior y las baterías. 2.La batería está bajo el probador. 3.Reemplace con ocho baterías AA de 1.5V para lámpara, tenga cuidado de observar la polaridad correcta. 4.Reinstale el porta-baterías y la tapa.Limpieza y almacenamientoADVERTENCIA: Para evitar choque eléctrico o daño el medidor, no deje que entre agua dentro del estuche.Limpie periódicamente la caja con un paño húmedo y detergente, pero no use abrasivos o solventes. 123EspecificacionesEscalas de medición Resistencia de tierra: 0-2Ω, 0-20Ω, 0-200Ω, 0-2kΩVoltaje de tierra: 0-300V CA (40 a 500Hz) Precisión Resistencia de tierra: ±(2% lect.+3 dígitos)Voltaje de tierra: ±(2% lect.+3 dígitos)Resolución de resistencia de tierra 0-2Ω: 0.01Ω0-20Ω: 0.1Ω0-200Ω: 1 Ω0-2kΩ: 0.01kΩFrecuencia de prueba 820HzCorriente de prueba 2mATemperatura y Humedad Operación: 0 a 50°C (32 a 122°F) 80%R.H.Almacenamiento: -10 a 60°C (14 a 140°F)أ80%R.H.Fuente de tensión 1.5V (AA) x 8Dimensiones 250(L) x 190(W) x 110(D) mm (9.84x7.5x4.33”)Peso Aprox. 1430g (batería incluida)Fusible ( 0.1 A/250V 5 x 20mmCopyright © 2011 Extech Instruments Corporation (Una Empresa FLIR) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.。
MSP-FET430UIF仿真器安装使用说明
图1.1Step2.鼠标双击上面的红色图标“EW430-EV-web-5201”进行IAR软件的安1.6图1.7Step7.如图1.8所示，将图1.6中生成的“License key”框下面的内容（包含#）复制到图中的“License Key”处，然后点“Next”按钮，进入下一步。
图1.8Step8.如图1.9所示，默认软件会装入C盘。
若用户需要修改路径，请点击“Custom”，选择合适的安装路径，采用英文路径（路径中请勿出现中文）。
图2.1如果您的系统不能自动安装，您可以按下面的操作方法手动安装：Step1. 将 USB JTAG 的连接线与电脑的 USB 端口相连接，弹出如下对话框见图2-2，选择“从列表或制定位置安装（高级）（S）”，Setp3. 如图 2-4，驱动程序在安装。
Setp4. 完成之后浏览设备管理器，会发现多了一个MSP-FET430UIF-VCP (COMx)，如下图此时已经成功安装 MSP430 USB FET 仿真器了。
图3.1Step2.打开一个测试项目，以光盘MSP430F149最小系统资料中的参考例程为例。
如图3.2：图3.3Step3.鼠标右键点击工程文件，弹出如下图3.4对话框。
图3.4Step4.在图3.4所示界面下，点击“Options”即可设置相关仿真工作参数。
如3.5所示，选择正确的设备处理器“MSP430F149”.图3.5Step5.在“Linker”处的“Output”设置“Format”选项，仿真选择“Debug图3.6图3.7 Step7：点击OK，仿真就可以开始了。
图3.8六、量产BSL功能烧写设置MSP-FET430UIF仿真器支持带FLASH的全系列MSP430单片机的BSL编程功能。
其具体支持的芯片由下载软件决定。
BSL操作步骤：正确连接仿真器与电脑以及目标板。
电脑采用USB口与仿真器连接，仿真器与目标板的连接采用杜邦线。
电气连接示意图如下图4.1（以MSP430F149为例）。
TI SN74CBTLV3257-EP 低电压4位2选1 FET多路复用器 多路信号分离器说明书
PW PACKAGE Product Folder Order Now Technical Documents Tools &SoftwareSupport &CommunitySN74CBTLV3257-EPZHCSJO7A –MAY 2008–REVISED MAY 2019SN74CBTLV3257-EP 低电压4位2选1FET 多路复用器/多路信号分离器(1)组件资质符合JEDEC 和行业标准，确保在更宽泛的工作温度范围内可靠运行。
这包括但不限于高加速应力测试(HAST)或偏压85/85、温度循环、热压器或无偏压HAST 、电迁移、金属间键合寿命和模塑化合物寿命。
这些资质测试不能作为在超出额定性能和环境限制的条件下使用此组件的依据。
1特性•受控基线–一个组装地点–一个测试地点–一个制造地点•更宽泛的工作温度范围-55°C 至125°C •为制造资源减少(DMS)提供增强型支持•改进了产品变更通知•资质谱系(1)•两个端口间使用5Ω开关连接•支持在数据I/O 端口进行轨至轨开关•I off 支持局部断电模式运行•闩锁性能超过100mA ，符合JESD 78II 类规范•ESD 保护性能超过JESD 22规范要求–2000V 人体模型(A114-A)–200V 机器模型(A115-A)2应用•支持国防、航天和医疗应用3说明SN74CBTLV3257是一款4位2选1高速FET 多路复用器/多路信号分离器。
此开关具有低通态电阻，可以在最短传播延迟情况下建立连接。
选择(S)输入控制数据流。
当输出使能(OE)输入为高电平时，FET 多路复用器/多路解复用器被禁用。
该器件完全适用于I off 为了部分断电的应用。
I off 特性可确保在关断时防止损坏电流通过器件回流。
该器件可在关断时提供隔离。
为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器被连接至V CC ；该电阻器的最小值由驱动器的电流吸入能力来决定。
CSD19538Q2 100V N沟道NexFET功率MOSFET数据手册说明书
D DDD G SP0108-01Product Folder Order Now Technical Documents Tools &SoftwareSupport &CommunityCSD19538Q2ZHCSF65A –JULY 2016–REVISED JANUARY 2017CSD19538Q2100V N 沟道NexFET™功率MOSFET1特性•超低Q g 和Q gd •低热阻•雪崩额定值•无铅•符合RoHS 标准•无卤素•小外形尺寸无引线(SON)2mm x 2mm 塑料封装2应用•以太网供电(PoE)•电源设备(PSE)•电机控制3说明这款100V 、49m Ω、采用2mm ×2mm SON 封装的NexFET™功率MOSFET 被设计成在功率转换应用中大大降低损耗。
顶视图产品概要T A =25°C 典型值单位V DS 漏源电压100V Q g 栅极电荷总量(10V) 4.3nC Q gd 栅极电荷（栅极到漏极）0.8nC R DS(on)漏源导通电阻V GS =6V 58m ΩV GS =10V49V GS(th)阈值电压3.2V器件信息(1)器件数量包装介质封装运输CSD19538Q230007英寸卷带SON2.00mm x 2.00mm塑料封装卷带封装CSD19538Q2T250(1)要了解所有可用封装，请见数据表末尾的可订购产品附录。
绝对最大额定值T A =25°C 值单位V DS 漏源电压100V V GS栅源电压±20VI D持续漏极电流（受封装限制）14.4A 持续漏极电流（受芯片限制），T C =25°C 时测得13.1持续漏极电流(1) 4.6I DM 脉冲漏极电流(2)34.4A P D功率耗散(1)2.5W 功率耗散，T C =25°C 20.2T J ，T stg 工作结温，储存温度-55至150°C E AS雪崩能量，单脉冲I D =12.6A ，L =0.1mH ，R G =25Ω8mJ (1)R θJA =50°C/W ，这是在一块厚度为0.06英寸环氧树脂(FR4)印刷电路板(PCB)上的1英寸2，2盎司铜焊盘上测得的典型值。
智能型全金属检测仪中文说明书 (1)
目录一、产品原理和标识图---- ----------------------------------------2二、安装操作步骤-------------------------------------------------2-3三、面板操作说明-------------------------------------------------31、参数设置--------------------------------------------------42、时间设置--------------------------------------------------4-53、检测方式--------------------------------------------------5-64、功能设置--------------------------------------------------6-75、检测物质--------------------------------------------------7-86、检测运行--------------------------------------------------8四、简单故障排除方法---------------------------------------------8-10五、注意事项-----------------------------------------------------10-11一、产品原理和标识图全金属检测仪是应用平衡线圈原理来探测金属，包括铁和非铁金属。
铁磁类金属进入探测区域将影响探测区域的磁力线分布，进而影响了固定范围的磁通。
非铁磁类金属进入探测区域将产生涡流效应，也会使探测区域的磁场分布发生变化。
根据电压变化和探测算法来判断是否有金属异物。
二、安装操作步骤1、小心拆开包装，将设备安放在水平的地点；2、调节底座脚杯，将设备调节平稳，不可有晃动；3、检查设备上的固定螺丝，是否因为运输导致松动；4、连接电源插座，注意电源线的连接正确（电源线连接处建议安装断路器，以便意外时刻保护设备。
铁谱仪设备安全操作规程
铁谱仪设备安全操作规程1. 前言铁谱仪是一种常见的金属材料分析仪器，广泛应用于铁矿石、钢铁等行业。
为了保障人身和设备安全，制定本操作规程，确保铁谱仪的正常运行。
2. 设备及附件铁谱仪的主要组成部分包括：电磁感应炉、加热炉、熔融池、侧吹气体系统、光电探测器、光谱仪、计算机等。
同时，还应根据需要配置温度计、测压计、沙箱等附件。
3. 安全操作流程3.1 设备准备1.在进行铁谱仪实验前，操作人员应仔细阅读设备说明书，了解设备的使用方法、注意事项等。
2.在使用铁谱仪之前，必须先检查设备的电气、机械、气体等部分是否正常，确保设备运行安全。
3.在准备铁矿石和其他样品之前，应先进行样品的测量和分析，以了解样品的成分和含量。
3.2 样品放置1.样品应放置在过程切割机中进行切割，避免直接接触人体。
2.在将样品放置在铁谱仪中进行分析之前，应先进行加热和熔化，减少对设备的损坏。
3.3 样品分析1.在进行样品分析前，应先关闭加热炉和熔融池，并检查侧吹气体系统的气体压力是否正常。
2.样品分析过程中，应定期对设备进行清洗和维护，排除设备故障。
3.在进行分析的过程中，应注意保持仪器干燥，避免水分和氧化物的污染。
3.4 结果判定1.样品分析完成后，应及时保存分析结果，并进行结论判定。
2.遇到样品成分复杂或有特殊要求时，应寻找专业人员协助分析判定结果。
3.5 关机操作1.在分析过程结束后，应关闭仪器的电源和气源，并关闭电磁感应炉、加热炉、熔融池和侧吹气体系统等设备。
2.关机后，应及时清洁仪器，保证设备的干净卫生。
4. 安全应对措施1.操作人员必须穿戴好必要的防护装备，包括手套、眼镜、口罩等。
2.在进行样品分析过程中，操作人员应保持清醒头脑，不能带有酒精、药物等影响身体协调能力的物品。
3.在不运行设备时，应关闭电源和气源，确保设备处于安全状态。
4.发现设备故障或异常情况时，应及时通知维修人员，并在修复之前暂停使用设备。
5. 总结本规程规定了铁谱仪设备的安全操作要点和注意事项，操作人员应仔细阅读，并严格按照规程操作。
Quark ERGO 心肺功能测试仪使用手册
COSMEDQuark Ergo 心肺功能测试仪使用操作手册没有COSMED Srl公司的许可，不得制造或以其他形式转移该仪器的任意零件本公司不保证翻译的完全正确性，由于使用本手册而造成的间接损失，概不负责。
COSED软件只使用于该仪器该手册的整理依照Adobe PageMaker 6.5,Microsoft Word.Freehand 8.0和Cad程序Word ,Excel已经注册Microsoft公司Lotrus 123已经注册Lotus Development 公司Pagemaker已经注册Adobe 公司Freehand 已经注册Macromedia 公司Quark PFT 型肺功能测试使用操作手册2003.05 第一版版权所有 c 1998 MOSMEDPart N. C01340-02-91COSMED Srl-Italyhttp:/www.cosmed.it起始篇重要通告使用范围Quark PFT是一种用来进行肺功能测试的医疗设施，它的使用要由医务人员或被培训的专业人员的指导下进行，依美国联邦法例，此系统只能售与或由专业医生使用。
这种设备被界定为一种辅助仪器用来：●阐明肺功能和病理学的诊断●执行有关人类生理学的研究●在运动训练中得到生理的信息在以下情况下，若发生任何事故，COMSED Srl公司概不负责：●由于没有被训练或不合格的人使用●设备不在正确情况下使用●没有按照使用手册中所列事的范围和指令下使用注意事项：该设备，测量数据的计算程序和表达乃根据ATS（美国胸病协会）和ERS（欧洲呼吸病协会）之指导和建议下而进行。
若当一些数据无法与这些协会提供的做比较时，便会使用其他国际协会提供的数据比较法做参考和遵循。
所有可参考的文献已经列于本手册（附录）部分。
本手册的编写及阐述乃依据欧洲医学设备的指示和要求，按COSMED设备分类为（第I类别测量功能医用设备），请认真阅读本手册后再开始使用该设备。
JUNO DTS-1000分立器件测试系统 说明书
8
Juno DTS-1000
硬件系统说明书
3．系统各组成之间的连接 3．1 标准系统 标准的连接图示意如下（背面示意图）
P C
Ser ia l2 Ser ia l1
① H D-1200
C N-L C N-A C N-L C N-A HA N DLER I/F A-STAT I O NA-ST N A-ST AT I O N A C- I N
Low Current Generator (000.0PA～999.9uA) 1 回路 用 Item Name 管理(VCESAT、HFE、etc) Maker 管理 Max ×500 Items User Relay 动作时间 Test File 容量 测试项目数：最大 200 分类项目数：最大 200 (2)外部接口(I/F)规格 输入信号(Tester←Handler)：包括 TEST START 信号在内共 6 个信号（其余 5 个信号根据需要决 定） 输出信号(Tester→Handler)：包括 TEST END 信号在内共 4 个信号(其余 3 个信号根据需要决定) 分类信号(Tester→Handler)：24 个信号 BCD Code BINARY Code BIN (3)软件部分 .功能 Test File 管理----Test File 的建立、编辑 Tester 管理-----Test File 的存储 Data 管理-----测试数据的显示及保存 Counter 管理-----分类结果数的显示及保存
SV
BV
1 0
0
J U N O
160
1
-ST AT O IN
-ST AT O IN
CI
CV
EI B-E C O N D IT I O N
芬特姆自动测试站说明书
SpecificationsPower requirement 120 VAC; single phasePressure requirement 2,200 psi (152 bar)Dimensions 16”D x 16”W x 43”H (41 cm x 41 cm x 109 cm)Weight 225 lbs (102 kg)Flow Up to 350 slpmAltitude Sea level to 35,000 ft (10,668 m)Tests • Jump bottle-outlet pressure at flow• Portable oxygen console-outlet pressure at flow• Mask mounted regulator-flow tests and oxygen ratio• Mask communications port• Exhalation valve-differential pressure• Anti-suffocation valve-differential pressure• Twin 50 jump bottle system-outlet pressure•Additional modules as requiredEaton Aerospace Group /aerospaceFor more information contact:/missionsystems© 2022 Eaton All Rights Reserved Printed in USA Document No. DS800-115September 2022Eaton is a registered trademark.All other trademarks are property of their respective owners.Eaton's PHANTOM TMautomated test stand is a self-contained system designed to perform verification testing for the PHANTOM mask, jump bottle and oxygen console. This compact and portable unit provides an advanced alternative to traditional manual test methods for oxygen equipment. Our automated test stand features a computer with a touch-screen interface, a custom software package and an intuitive user interface with on-screen operational and troubleshooting instructions. Text-to-speech voice instructions are also provided throughout testing and automatic data capture and storage allows the user to retrieve and review historical data.。
恩信FE FT系列探测器使用说明书
FE/FT系列探测器使用说明手册执行标准：Q31/0112000581C001-2017上海恩信仪表有限公司安全事项设备安装、操作和维护之前务必仔细阅读本说明书。
特别留意警告和注意事项。
仪器的修理和零部件的更换必须采用本公司所提供的备品备件，并由受过培训的专业人员完成。
为减少危险，在拆卸传感器进行维修时，一定要切断电源，绝对不要在仪器开盖时进行操作。
只有在确认周围环境安全的情况下才可以打开探测器。
探测器使用方式严格按照探测器使用要求进行操作。
对于新购置的仪器，使用之前一定要用已知浓度的标准气体进行校正。
为最大限度的保证安全，建议每隔3个月，都要用已知浓度的标准气体进行至少一次效验。
信息提示以下警告提示在整个使用手册中都会体现。
警告：清楚任何可能导致重大事故和人身伤亡的危险或不安全隐患。
注意：清楚任何可能导致人身伤害或产品或财产损失的危险或不安全隐患。
备注：清楚有用/附加信息。
针对资料中未涉及到的信息，烦请联络上海恩信仪表有限公司。
上海恩信仪表有限公司真诚接受针对使用手册内容上的错误或遗漏提出的诚恳批评指正。
参数与认证环境参数：温度：-40℃~+70℃湿度：≤95%RH大气压力：86~106kPa物理参数外形尺寸：165×179×94（mm）重量：1.612Kg主体材料：铝合金电气接口：M20*1.5或特殊接口声明技术参数采样方式：扩散式测量范围：详见合格证书报警点：详见合格证书显示方式：LED或带背光LCD（以订货为准）供电电压：24VDC信号输出：□4-20mA,□RS485检测误差：≤±2%FS响应时间：按照国家法律法规≤60，具体响应时间详见合格证书操作方式：按键/红外遥控/磁棒（后两种方式任选一种）历史纪录：200条认证信息：FE系列测量范围为0-100%LEL的点型可燃气体探测器防爆证号：CJEx17.0284X防爆标志：ExdIICT6Gb/ExtDA22IP66T85℃消防证书编号：FE-2102：0731********ROMFE-1102：0731********ROMCMC证书编号：沪制00000327号CPA证书编号：2018C126-31FT系列有毒有害气体探测器防爆证号：NO.CJEx17.0283X防爆标志：ExdIICT6Gb/ExtDA21IP68T85℃CMC：沪制01120063号CPA证书编号：2007C297-31国际认证：CE：NO.OB170410.SEION43SIL：NO.3H170519.SEIUQ57图纸：部件图：安装图：抱管安装：孔位间距126，安装孔Ø8接线图：三线制接线图二线制接线图安装说明：选好安装位置后，可以将探头固定。
fet 导通电阻 测量
fet 导通电阻测量
场效应晶体管（Field-Effect Transistor，简称 FET）是一种常用的电子器件，其导通电阻是衡量其性能的重要参数之一。
测量 FET 的导通电阻通常需要使用专门的测试仪器和设备，下面介绍一种常用的测量方法。
首先，需要准备以下测试设备：
电源：提供稳定的直流电压或电流。
电流表：测量 FET 的漏极电流。
电压表：测量 FET 的源极和漏极之间的电压。
恒流源：用于测量 FET 的导通电阻。
测试夹具和连接线：用于连接测试设备和 FET。
接下来，按照以下步骤进行测量：
将电源、电流表、电压表、恒流源和测试夹具连接好，确保连接线接触良好，没有松动现象。
将 FET 放置在测试夹具中，确保 FET 的源极和漏极分别与测试夹具对应电极接触良好。
打开电源，逐渐增加电压或电流，观察 FET 的漏极电流变化。
当漏极电流达到预设值时，记录源极和漏极之间的电压值。
使用恒流源继续测量 FET 的导通电阻。
将恒流源连接到 FET 的源极和漏极之间，逐渐增加恒流源的电流值，直到 FET 完全导通。
此时，记录恒流源的电流值和 FET 的源极和漏极之间的电压值。
根据测量的电流和电压值，计算 FET 的导通电阻。
导通电阻 R=V/I，其中 V 是 FET 的源极和漏极之间的电压，I 是恒流源的电流值。
需要注意的是，在实际测试中，需要多次测量并取平均值，以减小误差。
同时，为了获得更准确的测量结果，测试温度和环境条件也需要保持稳定。
Keithley2400系列FET测试软件使用说明(2.4)
Keithley2400系列FET测试软件使用说明(2.4)一、安装说明及注意事项1，该软件支持Windows XP（SP3）及以上系统，须解压后安装2，GPIB接线方式3，在运行该软件前须另行安装GPIB卡的驱动程序友情提示：2400须与电脑共地线，即两者的电源插头最好插在同一个插座上，避免冲击电流损伤GPIB卡，对于笔记本电脑此项尤须注意，切勿仅靠电池供电。
4，端口设置对于场效应管测试程序，仅支持GPIB通信，默认的地址分别为：GPIB0::24::INSTR和GPIB0::25::INSTR。
为避免冲突，一台设备需要改一下地址，方法：MENU→COMMUNICATION→GPIB→ADDRESS→25。
5，运行该软件前请先关闭其他测试软件，电脑在测试时请勿连接手机充电6，软件使用方法1，按照软件界面的图示接线（更改测量模式不用重新接线）；2，点击“测量模式”按钮选择FET的测量模式：“输出特性测试”或“转移特性测试”；3，设置栅极电压和源漏电压的值或扫描范围；“输出特性测试”：左边参数输出恒定的栅压，右边的参数输出扫描的源漏电压；“转移特性测试”：左边的参数输出恒定的源漏电压，右边的参数扫描输出栅压；4，点击“开始”按钮，程序即开始测试；5，按“Ctrol+H”键可获得及时帮助。
7，购买与授权软件可以免费试用30次，试用后软件会在C:\Zeal Young文件夹下自动生成ClientInfo**.prf文件。
如果您觉得好用，可以至本店购买。
购买方法：打开下面链接，付款后将ClientInfo**.prf文件发送至本店，我们会给您密钥。
您再将密钥保存至C:\Zeal Young下，软件即获得授权。
对于FET测试程序，因为要控制两台设备，所以需要两个密钥。
（注：该软件仅绑定了测试设备的生产信息而没有绑定电脑信息，如需更换电脑，按照同样方法操作即可）。
二、使用说明上图是该程序的操作界面，左边是I-V扫描子程序，它可以进行I-V扫描，也可以输出恒定电压并监测电流变化。
FTT400故障指示器测试系统操作手册(V1.00)
FTT400故障指示器测试系统操作手册版本：V1.00江苏金智科技股份有限公司目录1 简介 (1)2 技术指标 (1)2.1供电电源要求及环境条件 (1)2.2电压电流输出指标 (1)2.3数据采集指标 (2)2.4电源测试指标 (2)2.5带载能力 (2)3 设备说明 (2)3.1输出功率源 (2)3.2 人机交互 (3)3.3通信接口 (3)3.4测试柜仪表 (3)3.5安全防护 (3)4 结构尺寸 (4)5平台功能 (5)5.1主界面展示 (5)5.2基本测试 (6)5.2.1人工测试 (6)5.2.2功能测试 (6)5.2.3故障回放 (7)5.2.4状态序列 (8)5.2.5谐波测试 (9)5.3自动测试 (10)5.3.1新建方案 (10)5.3.2子模块方案 (11)5.3.2添加被测样品 (18)5.3.3启动测试 (19)5.3.4输出报告 (20)1 简介FTT400故障指示器测试系统，是上海金智晟东电力科技有限公司自主研发的终端测试设备，其主要由主控柜（下左）及测试柜（下右）组成，外观如下图所示。
图1.1该设备可以模拟10kV线路的正常运行或发生短路、接地故障时的线路状态可用于各种类型故障指示器的测试，可用于型式检验、出厂检测，抽样检测，到货检测等场合。
2 技术指标2.1供电电源要求及环境条件◆供电电源：AC380V±10%，额定功率16KVA；◆工作环境温度：-10℃~+40℃；◆存储环境温度：-20℃~+70℃；◆湿度：≤90%无凝结。
2.2电压电流输出指标a) 三相模拟电流输出◆模拟电流幅值（每相）：≥1000A◆最大暂态电流2000A◆输出准确度：≤0.1%◆输出稳定度：≤0.05%◆谐波电流：≤0.2%◆相位误差：≤0.1°b) 三相交流电压输出◆模拟电压幅值（每相）：≥12KV◆输出准确度：≤0.1%◆输出稳定度：≤0.05%◆谐波电压：≤0.2%◆相位误差：≤0.1°2.3数据采集指标◆采集精度：≤0.1%◆录波频率范围：45.00~55.00Hz◆录波频率误差：≤0.005Hz◆录波采样频率：100kHZ2.4电源测试指标◆可同时测试汇集单元及采集单元功耗◆功耗测量精度：≤0.5%◆电源输出精度：≤0.5%2.5带载能力◆模拟线路周长（每相）：≥3m◆故障指示器安装数量：≥15套◆电流输出功率（每相）：≥3kVA◆电压输出功率（每相）：≥20VA3 设备说明3.1输出功率源平台配置三台程控功率信号源进行输出，分别对应输出A、B、C三相电流，电压部分统一从其中一台信号源进行输出，电压、电流输出后经过升压升流系统之后连接到挂箱内。
FET-2接地电阻测试仪
目录1. 概述 (2)2. 特点 (2)3. 工作特性 (3)4. 仪器面板结构 (4)5. 测量方法 (4)6. 电池更换方法 (8)7. 仪器装箱清单 (8)1.概述FET-2数字式接地电阻测试仪是专门供电力系统测量接地极、接地体等接地装置接地电阻的仪表。
也可以用于电信、铁路等通讯系统测量接地体的接地电阻。
该产品不同于传统工频法测量，采用集成电路逆变器恒流源，性能优越，输出电流大，数字显示，分辨率高，误差小，特别适用于测量接地体的接地电阻。
仪器还增加了地电压测量功能, 可方便地测量接地体上的地电压。
产品设计轻巧、操作简单、携带方便，是取代老式摇表的理想产品。
2.特点本仪器使用简单，按接线图接好线后，按“电阻”键测接地电阻值，按“电压”键测地电压。
低功耗，最大值为12v/100mA。
接地电阻值可直接从液晶表上读出。
不需拆下面板即可更换电池。
仪器具有检测接线是否正确的功能。
仪器采用便携式工程塑料箱，箱子本身结实耐磨，防水，一箱式结构。
3.工作特性测量范围：电阻0~199.99Ω电压0~20V（参考）准确度：接地电阻≤±３％（示值）±5个字自检功能：仪器具有检测接线是否正确的功能。
内部有电池欠压检测电路，当电池电压低于预定值时，欠压指示灯亮，提示您更换电池。
供电方式：DC12V（８节5号1.5V电池）环境温度：0~40℃环境湿度：40℃85%RH４.仪器面板结构 （如图１示）图1５.测量方法５.１准备工作 将接地钎组装连接好后，如图２所示，将连接红色线的接地钎Ｐ和连接黄色线的接地钎Ｃ深深的插入地中，将所有导线均拉直．黑色测量导线一端连接仪器Ｅ端子，一端连接接地体；红色测量导线一端连接仪器Ｐ端子，一端连接接地钎Ｐ；黄色测量导线一端连接仪器Ｃ端子．一端连接接地钎C。
需保证辅助接地钎插入在地中潮湿的地方．在不得不将他们插入干燥，多石或沙子的地面时，要倒上足够的水，以使地中潮湿。
在如混凝土等坚硬的地面上，辅助接地钎无法插入时，将接地钎放在地面上，并用布包扎后浇上水（！最好是盐水），这样就可以进行接地电阻的测量了（！不能在沥青地面上测量接地电阻）。
FESEM操作规程
19. 20. 21. 22. 23.
如需翻转样品（只能左右翻转） ，将样品室门右侧的拉杆先拨到 Unlock 位置，再旋转左 侧拉杆到适当角度（翻转角度范围 -10~75） ，最后将右侧拉杆拨回到 Lock 位置固定好； 拍摄完毕后注意将旋转角度和翻转角度都归零。 拍摄结束后，软件界面右侧工具栏中点开 Vacuum 菜单，点击 Beam on 关闭高压（由黄 色白色且响一声） ； 做好实验记录（2 本） ，填写仪器参数； 软件界面右侧工具栏中点开 Vacuum 菜单，点击 Vent 破真空，弹出对话框，点击 yes ； 真空破除后，一手扶，一手拉，轻拉打开样品室门；松开样品台固定顶丝，取出样品台； 轻推关上样品室门，软件界面右侧工具栏中点开 Vacuum 菜单，点击 Pump 抽真空。
关于关于linklink是非常重要的步骤在刚开始拍摄时还没有第一次点击蓝色图标之前图标中间有一个红色问号在拍摄过程中如果已经点击了一次蓝色图标红色问号就会消失不管接下来再调整焦距调整z轴高度或者拍摄下一个样品红色问号都不会再出现只有到下一次拍摄前才会出现红色问号
FESEM 操作规程
1. 进门穿鞋套，打开样品室前穿上实验服，戴无尘手套； 2. 确认室内温度（<20C）和湿度（<50%） ，检查除湿机的储水桶，如水已满（将自动停止 工作） ，将水倒掉； 3. 点击计算机桌面上的 Show UI ，打开 Sever 测试软件（ xT microscope Control） ； 4. 软件界面右侧工具栏中点开 Vacuum 菜单，点击 Vent 破真空，右下方样品室图标 由绿 色黄色灰色； 5. 一手扶，一手拉，轻拉打开样品室门； 6. 用专用镊子（小样品台专用）或直接将样品台（大样品或断面）放入样品室内，用顶丝 将样品台固定好，记下每个样品所在位置，此时样品的放置位置与测试位置呈 90关系； 7. 观察软件界面上的样品室窗口，轻推关上样品室门，防止样品撞到镜头； 8. 软件界面右侧工具栏中点开 Vacuum 菜单， 点击 Pump 抽真空， 待右下方样品室图标 由 灰色黄色绿色而且 chamber pressure 在 8e-3Pa 以下时，表示完成抽真空； 9. 点击激活软件界面上的样品室窗口，按住鼠标中间滚轮向上拖动样品台的最高点到约 10mm 标线位置； 10. 软件界面上方工具栏中设置电压 （有机样品 5kV， 无机 10-20kV） 、 spot size （3 万倍下 3.5 ， 更高倍率下 1.5） 、放大倍数等参数； 11. 软件界面右侧工具栏中点开 Vacuum 菜单，点击 Beam on 激活高压（由白色黄色且响 一声） ； 12. 点击激活软件界面上的三个测试窗口之一，按 F6 开始扫描，此时 消失，再按 F6 则暂 停扫描；按 F5 将使图像全屏（再按 F5 则退出全屏） ； 13. 双击鼠标左键移动样品的测试区域至屏幕中心位置，选择合适的地方调焦；通过键盘的 “+” /“ -”改变放大倍数；点击软件界面上方工具栏中的 ，出现局部扫描图（出现局 部扫描图，不是放大图，鼠标左键拖动可改变方框扫描的位置，也可以改变方框扫描的 大小，有机样品不可以在同一地方局部扫描太长时间，否则样品会挥发，因此调焦要迅 速，调整清晰后再点击 ，局部扫描方框消失，整张图片焦距也已经调整好了，可以马 上拍照） ；按住鼠标右键左右拖动调焦（如无法聚焦，按住 shift+ 鼠标右键，上下左右拖 动进一步调整像散） ； 14. shift+鼠标左键，会出现一个手掌的图片，可以拖动图片，微调拍摄的范围，鼠标双击是 移动样品台，调整不是那么精确（在低倍下使用） ，shift+鼠标左键拖动图片是调整电子束 的位置，调整距离很小很精确（在高倍下使用） 。 15. 图像聚焦清楚后，点击软件界面上方工具栏中的 ，自动计算镜头到样品的距离；软件 界面右侧工具栏中点开 Stage-Coordinates 菜单，将 Z 值（样品到镜头的距离）设为 10mm （设置 Z 轴距离时，F5 退出全屏模式，看着样品室中的样品台上升或下降，保证样品不 会撞到镜头） ； 16. 软件界面上方工具栏可以自动调整图像亮度和对比度，右侧工具栏可以手动调节亮度和 对比度； 17. 按 F2 自动拍照，保存图像到指定位置，按 F6 可暂停扫描；如需测试尺寸，软件界面右 侧工具栏中点开 Measurement/Annotation 菜单，点击 ，按鼠标左键进行测试，测试数 据显示在图像上但不能保存（如需保存，可采取“ Print Screen”方式） ，点击 可去除尺 寸测试数据，再次点击 取消测试尺寸； 18. 如需旋转样品，按 shift+F12 出现标有角度的绿色圆圈（再按 shift+F12 将消失） ，将鼠标 箭头置于“▼”图标，按住鼠标左键旋转样品到指定位置，此时软件界面右下方在刚开始拍摄时，还没有第一次点击蓝色图标之前，图标中间有一 个红色问号，在拍摄过程中，如果已经点击了一次蓝色图标，红色问号就会消失，不管接下 来再调整焦距，调整 Z 轴高度，或者拍摄下一个样品，红色问号都不会再出现，只有到下一 次拍摄前才会出现红色问号。 样品室里的黄色 10mm 的标线并不是准确的，只是一个大概的值，所以调整图片清晰后，点 击 ，再改变 stage-Z 轴数值为 10mm, 这样的样品到镜头的距离才是准确的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FET 測試機使用簡易手冊
1. 2. 步驟
✶ 打開FET 背後開關 ⇒ ON (有2個) ✷ SCREEN 在 ✶ C ：FET\ > _ F3MN24 ↵ (連線程式一)
TEST NUMBER(〝OFFLINE = 0〞OR 〝ON LINE = 1 TO 4〞) = 11 ↵ ENTER COMMAND – MP ↵
TESTER PROGRAM 〝F6M57AP 〞…..(Y OR N) = Y ↵ ( 或顯示 PROGRAM NAME =〝F6M57AP .COM 〞→ ↵ ) ENTER COMMAND – PR ↵
RUN FILE =〝〞→ TSPXXX – 1 ↵ (測試規格範) REM = → ↵ DATE = → ↵
ENTER SUBCOMMAND – ^Z
ENTER COMMAND – PL ↵ RUN FILE = → TSPXXX – 1 ↵ ENTER SUBCOMMAND – SF ↵
TEST PROGRAM =〝TSPXXX – 1.TES 〞→ ↵
PRE DATA FILE = 〝TSPXXX – 1 . DAT 〞→ TSPXXX-1↵ DELETE? ( Y OR N ) = Y ↵ PRE DAT FILE = → TSPXXX-1↵
START SERIAL NUMBER = 1↵
END SERIAL NUMBER = 30000↵
START SEGMENT = 1↵
END SEGMENT = 1↵
REM =→↵
DATE = →↵
顯示“TSPXXX-1 . DAT” SUCCESSFULLY CREATED
POST DATA FILE = TSPXXX-1. DAT→↵
ENTER SUBCOMMAND–LI ↵
TEST PROGRAM =〝TSPXXX – 1.TES〞→↵
LIMIT FILE = TSPXXX – 1.LIM →↵
REM = →↵
DATE = →↵
STATISTICAL OR DALTA LIMITS ? (S OR D) = S ↵
TEST NUMBER = ^ Z↵
ENTER SUBCOMMAND–^ Z↵
ENTER COMMAND–MT↵
TEST PROGRAM =〝TSPXXX – 1.TES〞→↵
( 顯示TEST PROGRAM TSPXXX – 1.TES SUCCESSFULLY LOADED〞)
ENTER COMMAND–AT ↵
RUN FILE = 〝TSPXXX – 1.RUN〞→↵
REM = →
DATE = →
( 顯示TEST PROGRAM”TSPXXX-1.TES”SUCCESSFULLY LOADED )
PRINT RESULTS ? ((Y)es , (S)pool, (F)ile , (N)o) = N ↵
DISPLAY RESULT ( Y OR N ) = Y↵
SAVE RESULTS ? (Y OR N) = Y ↵
S/N TEST# TEST RYPE TEST RESULT P/F BIN
✷CONTROL – 2( Ctrl鍵+ 2 )切換到第2區(注意: 2為右邊鍵盤數字鍵) C：FET \ > F3MN24 ↵
TEST NUMBER (〝OFF LINE = 0〞OR〝ON LINE = 1 TO 4〞) = 21 ↵
其餘和步驟✶一樣，只是將要測試的檔名改為TSPXXX – 2即可
NOTE：
1. 若有打錯按Ctrl + Z即可跳出，再重新設一次。
2. 若要離連線在ENTER COMMAND下按EXIT回到C:\FET>_下。
3. 若要列印電性數值：在AT指令後有詢問
PRINT RESULTS ? ((Y)es , (S)pool, (F)ile , (N)o) = Y ↵
4. 若要列測試條件：
在ENTER COMMAND- DT↵
DISPLAY TEST FROM DISK?(Y OR N)=Y↵
TEST PROGRAM=”TSPXXX-1.TES”→TSPXXX-2
REM= →↵
DATE= →↵
PRINT TESTS?( (Y)es , (S)pool , (F)ile , (N)o ) = Y↵
5. 若要計數COUNTER 歸零，則在
S/N TEST# TEST RYPE TEST RESULT P/F BIN
KEY：N↵
輸入：1↵(則從第一顆開始測試)
6. 若要記錄統計良率，則在
S/N TEST# TEST RYPE TEST RESULT P/F BIN KEY：B↵
7. 若要清除前一批記錄，則在
S/N TEST# TEST RYPE TEST RESULT P/F BIN
KEY：T↵
DELETE (Y OR N) = Y↵
8. 若要將資料轉檔，則在
C:\FET> FETDIF09↵
選取“D(ate)”項目轉檔即可。
