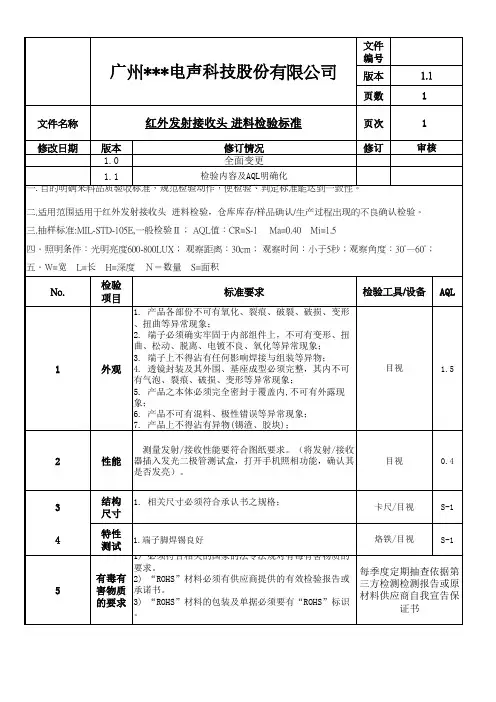

红外传感器来料检验规范(C)004
深圳市昶宇电子有限公司
深圳市昶宇电子有限公司
TSOP18系列红外接收头数据手册
Photo Modules for PCM Remote Control Systems Available types for different carrier frequencies Type TSOP1830 TSOP1836 TSOP1838 TSOP1856 Description The TSOP18.. – series are miniaturized receivers for infrared remote control systems. PIN diode and preamplifier are assembled on lead frame, the epoxy package is designed as IR filter. The demodulated output signal can directly be decoded by a microprocessor. The main benefit is the reliable function even in disturbed ambient and the protection against uncontrolled output pulses.
Unit V mA V mA °C °C °C mW °C Max Unit 1.5 mA 5.5V
Suitable Data Format The circuit of the TSOP18.. is designed in that way that unexpected output pulses due to noise or disturbance signals are avoided. A bandpassfilter, an integrator stage and an automatic gain control are used to suppress such disturbances. The distinguishing mark between data signal ( not suppressed) and disturbance signal (supressed) are carrier frequency, burst length and Signal Gap Time (see diagram below). The data signal should fullfill the following condition: ?Carrier frequency should be close to center fre-quency of the bandpass (e.g. 38kHz). ?Burst length should be 6 cycles/burst or longer.?After each burst a gap time of at least 9 cycles is neccessary. ?The data format should not make a continuous signal transmission. There must be a Signal Gap Time (longer than 15ms) at least each 90ms (see Figure A).
史上最全的红外遥控器编码协议
目录 1）MIT-C8D8 (40k) 2) MIT-C8D8(33K) 3）SC50560-001，003P 4）M50462 5）M50119P-01 6）M50119L 7）RECS80 8）M3004 9）LC7464M 10）LC7461-C13 11）IRT1250C5D6-01 12）Gemini-C6-A 13）Gemini-C6 14) Gemini-C17(31.36K)-1 15）KONKA KK-Y261 16）PD6121G-F 17）DATA-6BIT 18）Custum-6BIT 19）M9148-1 20）SC3010 RC-5 21) M50560-1(40K) 22) SC50560-B1 23）C50560-002P 24）M50119P-01 25）M50119P-1 26）M50119P 27）IRT1250C5D6-02 28）HTS-C5D6P 29）Gemini-C17 30）Gemini-C17 -2 31）data6bit-a 32）data6bit-c 33）X-Sat 34）Philips RECS-80 35）Philips RC-MM 36）Philips RC-6 37）Philips RC-5 38）Sony SIRC 39）Sharp 40）Nokia NRC17 41）NEC 42）JVC 43）ITT
44）SAA3010 RC-5（36K）45）SAA3010 RC-5（38K）46）NEC2-E2 47) NEC-E3 48) RC-5x 49) NEC1-X2 50) _pid:$0060 51) UPD1986C 52) UPD1986C-A 53) UPD1986C-C 54) MV500-01 55) MV500-02 56) Zenith S10
红外发射、接收头(红外基础知识).
目前市售红外一体化接收头有两种:电平型和脉冲型,绝大部分的都是脉冲型的,电平型的很少。 电平型的,接收连续的38K信号,可以输出连续的低电平,时间可以无限长。其内部放大及脉冲整形是直接耦合的,所以能够 接收及输出连续的信号。 脉冲型的,只能接收间歇的38K信号,如果接收连续的38K信号,则几百ms后会一直保持高电平,除非距离非常近(二三十厘米以内。其内部放大及脉冲整形是电容耦合的,所以不能能够接收及输出连续的信号。一般遥控用脉冲型的,只有特殊场合,比如串口调制输出,由于串口可能连续输出数据0,所以要用电平型的。一般遥控器用455K经12分频后输出37917HZ,简称38K,10米接收带宽为38+-2K,3米为 35~42K。在没有环境反射的空旷空间,距离10米以上方向性会比较强。在室内, 如果墙是白色的,则在15米的空间基本没有方向性。 接收头要有滤光片,将白光滤除。在以下环境条件下会影响接收,甚至很严重: 1、强光直射接收头,导致光敏管饱和。白光中红外成分也很强。 2、有强的红外热源。 3、有频闪的光源,比如日光灯。 4、强的电磁干扰,比如日光灯启动、马达启动等。 38K信号最好用1/3占空比,这个是最常用的,据测试1/10占空比灵敏度更好。实际调制时间要少于50%。最好有间歇。 电平型的接收头只要接收到38K红外线就输出持续低电平,用起来非常爽,以前的老式接收头多半是这种类型,但其有个致命 弱点:抗干扰性太差,传输距离短(小于1m。
而脉冲型一体化红外线接收头必须接受一定频率38K的载波的基带信号才有正常输出,如发送500HZ的38K载波,脉冲型一体化红外线接收头输出500HZ方波,而如果发送连续的38K载波就会出项有瞬间低电平其后为高电平的现象。这种脉冲型一体化红外线接收头克服了传统电平型接收头的不足:传输距离相对更远,稳定性大大增加,抗干扰性更强。因此已经完全取代了老式的电平型接受头,在电子市场如不说明店主给你的绝对是脉冲性的。 手机拍照时可以查看红外发射管是否处于发射状态 红暴问题 有些厂家把能不能制造出无红暴红外灯当做一个技术问题来宣传,好像有红暴就是低技术,无红暴就是高技术。其实,有无红暴只是一个选择问题,并不是技术问题,波长超过700nm的光线叫做红外线,900nm以上的红外线基本无红暴,波长越短,红暴越强,红外线感应度也越高。现在市场上有两种主流红外灯,一种是有轻微红暴的,波长在850nm左右,一种是无红暴的,波长在940nm左右。同一款摄像机,在850nm波长的感应度,比在940nm波长的感应度好到10倍。所以850nm这种有轻微红暴的红外灯拥有更高的效率,应当做为红外夜视监控的首选项。 这说的有道理吗? 红暴是对红外灯工作状态的一个描述。工作灯在工作时,如果有红暴就会在管芯出现红色小点。如果没有红暴的话,工作和不 工作人眼看不出来。没有红点 850nm和940nm都有红爆,只不过940要比较弱一点 常见的红外发射管有940nm波长和850nm波长两种,940nm波长的红外发射管主要使用于调制编码及信号传输,而850nm 波长的主要用于安防等红外光源上,接收管则有850nm~950nm通用的型号。850的管和940的管区别在于他们的功率大
红外接收头工作原理
红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。 3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。 红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。它一般由红外发射和接收系统两部分组成。发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。 先讲一讲什么是红外线。我们知道，人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。 常用的红外接收头有以下外形：更多… IRM38A系列???????? IRM138S系列????????? IRM38B系列?????????????? MN系列???????????????? IRM338系列 相关的规格书请到这里下载：红外接收头规格书 红外遥控系统 常用的红外遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。红外发光二极管一般有黑色、深蓝、透明三种颜色。判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉距法来粗略判定。 接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外接收二极管一般有圆形和方形两种。 由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。前些年常用μPC1373H、CX20106A等红外接收专用放大电路。最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。均有三只引脚，即电源正（VDD）、电源（GND）和数据输出（VO或OUT）。红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用起来如同一只三极管，非常方便。但在使用时注意成品红外接收头的载波频率。红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。 红外遥控的特点是不影响周边环境、不干扰其它电器设备。由于其无法穿透墙壁，故不同房
红外接收头详解
红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！ SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。 它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号。从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。 HS0038信号电平： 38kHz红外发射接收到时：OUT低电平输出 38kHz红外发射接收不到时：OUT高电平输出 Hs0038的使用注意事项： 1： 38kHz红外发射信号在HS0038接收角度范围边沿区域时，接收信号不断振荡无法稳定，因此为保证信号质量，使用时发射接收尽力正对为好； 2： HS0038用于数据通讯时，在标准RS232下，波特率设置不要大于2400bps，否则HS0038无法区分到接收的信号（2400bps接近其带宽极限了）。 红外线一开始发送一段13.5ms的引导码，引导码由9ms的高电平和4.5ms 的低电平组成，跟着引导码是系统码，系统反码，按键码，按键反码，如果按着键不放，则遥控器则发送一段重复码，重复码由9ms的高电平，2.25ms的低电平，
TCL空调遥控器企业标准
TCL空调遥控器企业标准 TCL空调器(中山)有限公司 企业技术标准 QT/TK-01.26-2005 遥控器 2005-05-30批准 2005-06-01实施 TCL空调器(中山)有限公司发布 文件编号 QT/TK-01.26-2005 TCL空调器(中山)有限公司 技术标准修改状态 A00 文件名称遥控器技术标准页码第2页共16 页 企业标准 文件名称: 遥控器文件编号: QT/TK-01.26-2005 起草部门:设计开发部品质管理部版本: A 编制: 李怀陈声艺日期: 2005 年 05 月 25日 标准化: 杨汉东日期: 2005 年 05 月 25日 审核: 黄永毅招伟日期: 2005 年 05 月 25日 审批: 刘锋欧阳新桥日期: 2005 年 05 月 25日 批准: 郑双名日期: 2005 年 05 月 30日 页面修改状态 (修改页码) 序修改单号发行日期号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 2 3 4 5 6 7 8 9 10 说明 本技术标准为TCL空调器(中山)有限公司所有，未经许可任何人不得翻印,纸介文件在盖上红色受控印章后方为有效～
TCL AIR CONDITIONER(ZHONG SHAN)CO(，LTD 文件编号 QT/TK-01.26-2005 TCL空调器(中山)有限公司 技术标准修改状态 A00 文件名称遥控器技术标准页码第3页共16页 1 范围 本标准规定了TCL空调器用红外遥控发射器(简称:遥控器)的技术要求、试验方法、检验规则、标志、包装、运输及储存等。 本标准适用于所有TCL空调器所用的遥控器。 2 引用标准 GB/T2423.1 电工电子产品环境试验第2部分:试验方法试验A:低温 GB/T2423.2 电工电子产品环境试验第2部分:试验方法试验B:高温 GB/T2423.3 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法 GB/T2423.22 电工电子产品环境试验第2部分: 试验方法试验N:温度变化GB/T2423.10 电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动 (正弦) GB4343.2 电磁兼容家用电器、电动工具和类似器具的要求第2部分:抗扰度产品类标准 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T2828.1 计数抽样检验程序 QB/T 2263 房间空气调节器电子控制器 QT/TK-08.001–2005《产品质量特性重要度分级、不合格(缺陷)分类及编码、不合格品分类导则》 3 定义
1838红外接收头.
1838红外接收头 产品名称 :红外线接收头产品尺寸：（7.8×6.7×6.3）MM 产品型号 : LBST1838C 产品描述：圆点铁壳封装 接收头厂家QQ 2285117511在线为您制作分享 型 号 规 格 书
型号: LBST1838C 1．特性 ●圆形设计、内外双屏蔽、铁壳封装; ●内置专用IC; ●宽角度及长距离接收; ●抗干挠能力强; ●能抵挡环境干挠光线; ●低电压工作; ●应该用范围广 2．应用: ■视听器材(音箱,车载DVD、车载MP3、车载蓝牙) ■家庭电器(电视机、机顶盒、空调、遥控风扇) ■玩具类（玩具飞机、玩具车、跳舞毯） ■其它类（LED控制器、洗手机、遥控蜡烛） 3，尺寸（单位MM)
型号: LBST1838C 4．应用电路图: 5．原理图：
6．光电参数(T=25℃ Vcc=5v f 0=38KHZ)： ※ 光轴上测试,以宽度600/900μs 为发射脉冲,在5CM 之接收范围内，取50次接收脉冲之平均值。 型号: LBST1838C 7.测试波型: 参 数 符号 测试条件 Min Type Max 单 位 工作电压 V CC 2.7 5.5 V 工作电流 Icc 0.6 0.8 - mA 静态电流 Ice 无信号输入时 0.1 0.5 mA 接收距离 L 裸试 25 30 M 接收角度 θ1/2 ±35 Deg 载波频率 f 0 37.9 KHZ BMP 宽度 f BW -3Db Bandwidth - 8 - kHz 低电平输出 V OL Vin=0V Vcc=5V 0.4 V 高电平输出 V OH Vcc=5V Vcc-0.3 Vcc V 输出脉冲 宽 度 T PWL Vin=50mVp-p 500 600 700 μS 波长 λP -- 940 nm
遥控器企业标准
新创维电器（深圳）有限公司企业标准 Q/SCW004-2003 电视广播接收机用红外遥控发射与接收 通用技术条件 2003-04-15发布 2003-04-20实施 新创维电器（深圳）有限公司发布
新创维电器（深圳）有限公司企业标准 Q/SCW004-2003 电视广播接收机用红外遥控发射器 通用技术条件 拟制：日期： 审核：日期： 批准：日期：
Q/SCW004-2003 目次 前言 (1) 1.范围 (2) 2.规范性引用文件 (2) 3.使用条件和测量条件 (3) 4.技术要求和试验方法 (3) 5.检验规则 (8)
Q/SCW004-200 3 前言 本标准主要是根据GB/T 10239-1994 《彩色电视广播接收机通用技术条件》、GB/T 14960-94《电视广播接收机用红外遥控发射器技术要求和测量方法》及SJ/T 10514-1994 《电视广播接收机遥控部分的技术要求和测量方法》的规定而制定。 本标准是新创维电器（深圳）有限公司制定的内部企业标准，适用于新创维电器（深圳）有限公司生产的红外遥控电视广播接收机及配套用红外遥控发射器（含外购）。 本标准由新创维电器（深圳）有限公司提出并归口。 本标准起草单位：新创维电器（深圳）有限公司。 本标准主要起草人：熊承龙 本标准首次发布日期：2003年4月15日 本标准实施日期：2003年4月20日
Q/SCW004-2003 1范围 本标准规定了电视广播接收机红外遥控发射与接收的技术要求和测量方法。 本标准适用于新创维电器（深圳）有限公司生产的红外遥控电视接收机及配套用遥控发射器（含外购）。 2规范性引用文件 下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本使用于本标准。 GB 2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB 2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB 2423.10 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法 GB 5465.2 电气设备用图形符号 GB 9379-1988 电视接收机主观试验评价方法 GB/T 9384-1997 广播收音机、广播电视接收机、磁带录音机、声功率放大器（扩音器）的环 境试验要求和试验方法 GB/T 10239-1994 彩色电视广播接收机通用技术条件 GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法 SJ/T 10514-1994 电视广播接收机遥控部分的技术要求和测量方法 Q/SKY-ZL-3001 彩色电视广播接收机整机检验规范（创维公司企标）
38khz红外发射与接收解析
38khz红外发射与接收 38khz红外发射与接收 红外线遥控器在家用人的眼睛能看到的可见光,若按波长排列,依次(从长到短)为红,橙,黄,绿,青,蓝,紫,如图1所示. 由图可见,红光的波长范围为0.62μm～0.76μm,比红光波长还长的光叫红外线.红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的. 红外线的特点是不干扰其他电器设备工作,也不会影响周边环境. 人们见到的红外遥控系统分为发射和接收两部分.发射部分的发射元件为红外发光二极管,它发出的是红外线而不是可见光,如图2所示. 常用的红外发光二极管发出的红外线波长为940nm左右,外形与普通φ5mm发光二极管相同,只是颜色不同.一般有透明,黑色和深蓝色等三种.判断红外发光二极管的好坏与判断普通二极管一样的方法.单只红外发光二极管的发射功率约100mW.红外发光二极管的发光效率需用专用仪器测定,而业余条件下,只能凭经验用拉距法进行粗略判定. 接收电路的红外接收管是一种光敏二极管,使用时要给红外接收二极管加反向偏压,它才能正常工作而获得高的灵敏度.红外接收二极管一般有圆形和方形两种.由于红外发光二极管的发射功率较小,红外接收二极管收到的信号较弱,所以接收端就要增加高增益放大电路.然而现在不论是业余制作或正式的产品,大都采用成品的一体化接收头,如图3所示.红外线一体化接收头是集红外接收,放大,滤波和比较器输出等的模块,性能稳定,可靠.所以,有了一体化接收头,人们不再制作接收放大电路,这样红外接收电路不仅简单而且可靠性大大提高. 图3是常用两种红外接收头的外形,均有三只引脚,即红外接收头的主要参数如下: 工作电压:4.8～5.3V 工作电流:1.7～2.7mA 接收频率:38kHz 峰值波长:980nm 静态输出:高电平 输出低电平:≤0.4V 输出高电平:接近工作电压 3.红外线遥控发射电路 红外线遥控发射电路框图如图4所示. 框图4是目前所有红外遥控器发射电路的功能组成,其中的编码器即调制信号,按遥控器用途的编码方式可以很简单,也可以很复杂.例如用于电视机,VCD,DVD 和组合音响的遥控发射的编码器,因其控制功能多达50种以上,此时的编码器均采用专用的红外线编码协议进行严格的编程,然而对控制功能少的红外遥控器,其编码器是简单而灵活.前者编码器是由生产厂家的专业人员按红外遥控协议进行编码,而后者适用于一般图4中编码器的编码信号对38kHz的载波信号进行调制,再经红外发射管D向空间发送信号供遥控接收端一体化接收头接收,解调输出,再作处理.
红外接收头生产过程
红外接收头生产过程 红外线接收模块，又叫红外线接收头，简称接收头，英文名称：Infrared receive module，缩写IRM。由IC 、PD、支架等主要原材料组成，而将各种原材料组装起来，形成接收头成品，类似于这种类型的工厂有个名称叫“封装厂”，如珠海市万州科技有限公司。 整体的生产工艺流程分为4个环节，分别是，固晶、邦定、封装（压模）、后处理（后工序）。各工序都有不同的功能，都是必不可少的。 固晶工序又叫DIE BOND，就是将芯片（IC、PD）固定到支架上面。本工序所使用的材料有IC、PD、支架、银胶，IC是接收头的处理元件，主要由硅晶和电路组成，是一个高度集成的器件、主要功能有滤波、整形、解码、放大等功能。PD是光敏二极管，主要功能是接收光信号。 支架是接收头的引脚部分，将IC功能脚外接，固定芯片等作用。银胶的组成主要是银粉和环氧树脂以及其他的原料，主要作用是导电和固定。 支架，我们公司主要用到的支架分两种，一种是带屏蔽的支架，另外是不带屏蔽的支架。 . 银胶，属于高温固化银胶，理论固化温度是170度1小时，因考虑支架的因素，现在执行150度2小时的固化条件。 焊线介绍 焊线工序又叫WIRE BOND,是将IC和PD各功能点用金线连起来，本工序涉及到的材料主要是金线。本工序的好坏直接关系到产品的成品质量，以及产品的稳定性。
封装介绍 封装工序是固定外形的，我们公司现有三种封装模式两种外形，一种是灌胶鼻梁型，二是模压球形，三是灌胶球形。三种模式各有利弊，主要以灌胶鼻梁进行生产。该工序是产品成形关键，一经封装，就不容许再进行返工，所以在封装之前应对固焊工序进行严格的检验。 主要用到的材料有液态环氧树脂、固态环氧树脂、04色素、08色素等。 颜料04的滤光范围是830-1050,08色素的滤光范围是750-1150，范围越宽，接收头的接收灵敏度越好，但抗干扰越差，滤光范围越窄，抗干扰越好，但接收效果会稍差，为了满足不同客户的需求，对该两种色素进行不同比例的搭配，以满足客户要求。 后处理 主要有装壳、焊壳、冲筋、测试、二切、包装等环节，除装壳是根据客户要求作业之外，其他都必须要完成。目前的测试只是单纯对接收距离进行测试，其他参数没有进行检测，有一定风险性，正在进行改善。高危工序是冲筋工序，切记要按照作业指导进行检查和作业。本工序涉及到的模具都是简单的冲筋模具，重点关注模具的公差范围。 涉及到的材料主要有铁壳，铁壳的原料是0.3mm马口铁，这种不需要电镀，但裸露的存放时间比较短，一般不超过1个月，另外还有普通0.3mm的铁材，需要进行镀锡，这种工艺的存放时间很长也不会生锈，考虑到成本的因素，普通的铁壳均用马口铁制成。 可靠性试验要求 可靠性试验主要有冷、热、冷热循环、电老化、镀锡等另外有的客户还要做电击试验。 冷冻试验的条件是-25度、-45度，一般存放1个小时左右再进行测试，或在试验温度下进行测试，批量测试时，不用在试验温度下测试，可以上机台测试。试验温度下测试适用于试样或抽检。 热试验，试验条件灌胶产品是140-150度，模压150-160度，一般采用整体测试，在高温箱内的带机器测试问题一般在75-80度，还要兼顾其他材料的耐温特性。 冷热循环，主要是对产品进行冷热冲击，骤冷骤热来检测产品胶体、焊接等对其耐荷性，这是判断产品优劣的关键试验项目。 电老化试验是对接收头进行超过48小时的通电，主要检测焊线工序的可靠性，通常有些虚焊、或其他的存在隐患的焊接不良品是经不住考验的。 镀锡实验，是对接收头进行模拟客户现场使用条件进行的实验，来验证产品对焊接条件的适应性。常规实验条件是280度10秒。
红外遥控一体化接收头原理及应用电路
红外遥控一体化接收头原理及应用电路2 一.一体化红外线接收头的原理 二. 红外遥控一体化接收头型号：SH-0038应用电路集 三. 红外遥控一体化接收头型号：RPM-638应用电路集 四.一体化红外线接收头的管脚排列及检测 红外遥控一体化接收头原理图及应用 一体化红外接收头型号：SFH506-38、RPM-638 红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！ SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。 它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。经过它的接收放大和解调会在输出端直接输出原始的信号。从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。 一体化红外接收头，如图5所示外形及管脚：型号区别： 5所示：型号：SH0038 图5 红外接收头 红外接收头的种类很多，引脚定义也不相同，一般都有三个引脚，包括供电脚，接地和信号输 出脚。根据发射端调制 一. 红外遥控一体化接收头型号：SH0038 应用电路集 1. 用红外接收头、CD4069 制作的遥控灯原理图 红外遥控的发射和接收电路图 2. 用红外接收头、CD4011制作的遥控灯原理图 红外遥控接收头内部电路 3. 用红外接收头、CD4541制作的单路遥控原理图 4. 一体化红外接收头遥控开关接收电路 5. 用一体化红外接收头制作的遥控开关电路 一体化红外接收头原理： 没有人时，遥控接收头低电平脉冲信号由C1送入Q1，Q1将信号放大，由D1，C2滤波使Q2b极电压升高，Q2导通，Q3断开，继电器不吸合，K2断开，无12V送入报警器，报警器不报警；当有人进如时，将红外线阻断，接收器收不到遥控器发来的信号，Q1b极为高电平，Q1截止，Q2也截止，Q2C极为高电平，此时Q3导通，继电器吸合，K2闭合将12V送入报警或语音电路，发出报警声，同时R5对C4充电，达到Q4的导通电压时，Q4导通，Q3截止，继电器断开，报警结束，同时K1闭合，将C4放电，报警时间可由R5和C4决定。 6. 用一体化红外接收制作的感应式自动洗手器
遥控器成品检验标准
Fujian New Times Digital Technology Co., Ltd. 版本：A.0 拟制：审核：批准：
1.0目的 建立规范本公司遥控器成品的检验内容和品质要求，确保产品能符合客户使用要求。2.0适用范围 本公司遥控器的外观、尺寸、结构、功能方面的检验。 3.0检验工具、环境要求 3.1检测工具：遥控器测试机或红外遥控编码分析仪、游标卡尺、酒精、3M双面胶； 3.2检测环境：宽敞明亮的自然环境或40W日光灯，光源位于被检查物表面正上方45°， 范围距离约50～55cm； 3.3检验员要求：色差感正常，视力或矫正视力应不低于1.0，检验时不能使用放大镜， 视线与检查物表面呈45°～90°角度进行检查。 4.0权责 4.1品保部QC负责对产品的抽检及品质判定； 4.2生产单位QC负责对产品进行全检及品质的判定； 4.3技术部负责对不良品的分析。 5.0抽样方案、接收水准 5.1抽样方案：按MIL-STD-105D正常一次抽样Ⅱ； 5.2接收水准：按AQL值：严重缺陷（CRI）AC=0,RE=1；重缺陷(MAJ)=1.0；轻缺陷（MIN）＝1.5 6.0检验规范、判定标准、缺陷类别
7.1当批次抽验完毕后，把良品放回原包装箱内，不良品做好相应标识，同时与生产责任拉段确 认不良品现象，如属严重不良或批量（须向上级反馈）不良时，则开出返工通知单，并转技术部门分析，由生产责任拉段安排返工。 8.0注意事项 8.1当判定标准介于公司标准与客户标准之间或不良品未在标准判定之内时，须经品质部经理或 业务员确认； 8.2当送检批抽验合格后，做好相应标识，反之则隔离区分；
红外遥控器的设计.
摘要: 红外线遥控是目前使用最广泛的一种通信和遥控手段，电视机遥控器是红外遥控系统中的典型代表。由于各厂家经常使用专用的遥控芯片，不同的遥控器之间互不兼容，因此给我们的生活带来一些不便。我的设计是使用常用的芯片AT89C52代替专用的遥控芯片制作一个遥控器，实现遥控器之间的通用化.该设计具有编程灵活多样，操作码个数可随意设定等优点，并且可以达到“一器多用”。 关键词：遥控器，单片机，键盘矩阵，编码 1. 引言 在现在社会及家庭的各种家用电器产品和娱乐设施中，一般都采用红外线遥控技术。红外遥控器电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作，而且红外遥控编解码容易，还可以进行多路遥控。 目前红外线遥控技术已经在电视机中得到了广泛的应用。电视机遥控器使用的是专用集成发射芯片来实现遥控器的发射，如东芝TC9012，飞利浦SAA3010T等。这些芯片价格贵，且互相之间采用的遥控格式互不兼容，所以各机型遥控器通常只能针对各自的遥控对象而无法通用。本设计利用低成本的MCS-51系列来实现遥控器的模拟发射，并实现遥控器的通用化。 2. 功能要求 通用红外遥控系统由发射和接收两大部分组成，发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调电路和解码电路。遥控信号发射装置通过将某个按键所对应的控制指令调制在38KHz范围内的载波上，然后经放大、驱动红外发射管将信号发射出去。遥控接收头通过对遥控信号的放大、检波、整形、解调出遥控编码脉冲。 图1红外遥控系统总体框图 本设计采用MCS-51系列单片机A T89C52代替专用遥控发射芯片，通过软件模拟实现了电视机遥控编码的发射，具有编程灵活多样，操作码个数可随意设定等优点，并且可以达到“一器多用”。
光电红外接收头-工作原理
三 4th, 2010 | (0)红外接收管（头）工作原理 红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。 3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。 红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。它一般由红外发射和接收系统两部分组成。发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。成品红外接收头的封装大致有两种： 一种采用铁皮屏蔽；一种是塑料封装。 均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VOUT）。红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用非常方便。但在使用时注意成品红外接收头的载波频率,另外在遥控编码芯片输出的波形，在接收端收到接收到信号时，接收头输出的波形正好和遥控芯片输出的相反。红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。 一、红外线接收管：工作电压 3V—5V 接收距离: 10m——20m型号 红外遥控系统 通用红外遥控系统由发射和接收两大部分组成。应用编/解码专用集成电路芯片来进行控制操作，如图1所示。发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。 38kHz 红外发射与接收 红外线遥控器在家用电器和工业控制系统中已得到广泛应用，了解他们的工作原理和性能、进一步自制红外遥控系统，也并非难事。 1.红外线的特点 人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。
红外线接收头
VS1738
型号:VS1738 1．简介： VS1738 VS1738内含高速高灵敏度PIN光电二极管和低功耗、高增益 前置放大IC,采用环氧树脂塑封封装设计，该产品已经通过 REACH和SGS认证属于环保产品，在红外遥控系统中作为接收 器使用。 2.特性： ●环氧塑封封装； ●宽工作电压，2.7-5.5V； ●低功耗；宽角度及长距离接收； ●抗干挠能力强，能抵挡环境干挠； ●输出匹配TTL、CMOS电平，低电平有效。
型号:VS1738 5．应用电路图: 6．原理图： 7．光电参数(T=25℃ Vcc=3.0V/5.0V f0=38KHZ)： 参 数 符号 测试条件 Min Type Max
型号:VS1738 8.测试波型: 10.极限参数:
型号:VS1738 11．可靠性测试： 测试项目 测试条件 测试时间测试数 合格数焊接耐热温度 温度260℃±5℃ （非受力状态下） 5秒以内 20 20 静电破坏实验 电容100PF,电阻1.5kΩ, 静电电压4KV,各引脚 20 20 振动实验 频率：10-50Hz/1min 振幅：1.5mm X、Y、Z/30min 30分钟 20 20 高温储存 温度85℃±2℃ 240小时 20 20 低温储存 温度-25℃±2℃ 240小时 20 20 高温高湿储存 温度85℃；湿度85% 240小时 20 20 低温-25℃（30秒）， （焊点需离树脂胶体根部2MM以上） a.浸锡：请在260℃且5秒以内一次焊接完成，同时应避免树胶胶体浸入锡槽内。
型号:VS1738 190 15．包装方式： 1).防静电袋（如右图） 产品标签：正贴于防静电袋正中间 尺寸：150X190 数量：每包500PCS l a b e l 150 l a b e l
红外遥控器编码规则简要说明
红外遥控器编码规则简要说明 1、遥控器由红外遥控专用芯片PT2248作为编码及发送部分，PT2248最大可用作18路红外遥控系统的编码，其内部己集成了38kHz的红外载波振荡及相应的数字脉码调制电路，只需外接3×6的矩阵式按键、红外发光二极管及其驱动电路等少量元器件便可完成编码发送的功能。发送部分电路图如下图所示： 2、PT2248组成的十八路遥控发送器其编码规则如下： （1）设a为一个时间单位，时间长度是38kHz的16个时钟周期，即 a＝1÷38kHz×16＝0.421ms 编码是以串行形式发送的，在接收端（38kHz一体化红外接收解调器）接收到如下形式的1位的编码时分别表示“0”和“1”： 1个a的低电平，3个a的高电平表示编码“0” 3个a的低电平，1个a的高电平表示编码“1” 编码以串行形式发送，接收端的一体化红外接收解调器输出波形如下图所示： （2）遥控器的每个按键编码由12位按以上编码规则所代表的“0”、“1”组成，时间长度为48a，当按下遥控器的7到18号单击按键，则以12位为一组（48a）发送两次编码，如下图所示： 60a为自按下按键到发送编码的等待时间，80a是前后两次发送12位48a编码的高电平时间间隔。7到18号单击按键无论发送端按键时间持续多长只发送一次这样形式的两组相同的12位编码。 （3）当按下1到6号连续按键时，编码按如下格式连续发送： （4）具体每个12位的串行编码规则如下： C1、C2、C3为用户可通过在遥控器发射电路中是否接入IN4148二极管决定其为“0” 或“1”，这里取“111”，H、S1、S2为单击连续按键的标志位，相当于列坐标，D1至
红外遥控器的基本原理
红外遥控器的基本原理红外线的特点人的眼睛能看到的可见光，若按波长排列，依次(从长到短)为红、橙、黄、绿、青、蓝、紫，红光的波长范围为0.62μm～0.7μm，比红光波长还长的光叫红外线。红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的。 红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。 红外线发射和接收 人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光。 常用的红外发光二极管发出的红外线波长为940nm 左右，外形与普通φ5mm 发光二极管相同，只是颜色不同。一般有透明、黑色和深蓝等三种。判断红外发光二极管的好坏与判断普通二极管一样的方法。单只红外发光二极管的发射功率约100mW。红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。 接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头。红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。红外遥控器的协议鉴于家用电器的品种多样化和用户的使用特点，生产厂家对红外遥控器进行了严格的规范编码，这些编码各不相同，从而形成不同的编码方式，统一称为红外遥控器编码传输协议。了解这些编码协议的原理，不仅对学习和应用红外遥控器是必备的知识，同时也对学习射频（一般大于300MHz）无线遥控器的工作原理有很大的帮助。 到目前为止，笔者从外刊收集到的红外遥控协议已多达十种，如：RC5、SIRCS、SONy、RECS80、Denon、NEC、Motorola、Japanese、SAMSWNG 和Daewoo 等。我国家用电器的红外遥控器的生产厂家，其编码方式多数是按上述的各种协议进行编码的，而用得较多的有NEC协议。 红外遥控器的结构特征红外遥控发射器由键盘矩阵、遥控专用集成电路、激励器和红外发光二极管组成。遥控专用集成电路(采用A T89S52 单片机)是发射系统的核心部分，其内部由振荡电路、定时电路、扫描信号发生器、键输入编码器、指令译码器、用户码转换器、数码调制电路及缓冲放大器等组成。它能产生键位扫描脉冲信号，并能译出按键的键码，再经遥控指令编码器得到某键位的遥控指令(遥控编码脉冲)，由38KHZ 的载波进行脉冲幅度调制，载有遥控指令的调制信号激励红外二极管发出红外遥控信号。 在红外接收器中，光电转换器件（一般是光电二极管或光电三极管，我们这里用的是PIN 光电二极管）将接收到的红外光指令信号转换成相应的电信号。此时的信号非常微弱而且干扰特别大，为了实现对信号准确的检测和转换，除了高性能的红外光电转换器件，还应合理地选择并设计性能良好的电路形式。最常用的光电转换器件是光电二极管，当光电二极管PN 结的光敏面受到光照射后，PN 结的半导体材料吸收光能，并将光能转换为电能。当光电二极管上加有反向电压时，二极管中的反向电流将随入射光照强度的变化而变化，光的辐照强度越大，其反向电流越大。也就是说，光电二级管的反向电流随入射的光脉冲作同频率的变化。 红外遥控器的应用红外遥控器由于受遥控距离、角度等影响，使用效果不是很好，如采用调频或调幅发射接收编码，则可提高遥控距离，并且没有角度影响。红外遥控发射和接收模块可以用在室内红外遥控中，它不影响周边环境、不干扰其它电器设备。由于其无
