国网II型采集器使用说明书
二代数据采集器使用说明书
二代数据采集器使用说明书一、数据采集器概述数据采集器是以嵌入式技术为基础，基于32位高速ARM微控器和嵌入式实时uC/OS（Linux）操作系统，具有现场采集、数据处理和存储、远程传送、软件在线升级、可控多种外围设备等功能。
它由微处理器主控模块、电源子模块、模拟量采集输入子模块、数据量输入输出子模块、远程通讯子模块和人机界面子模块构成。
提供模拟量输入检测口、继电器触点和TTL电平输出接口、开关量输入接口、RS232/485串行接口、Modem通信接口、以太网接口。
采集器根据程序设置的采集周期采集各通道数据、存储，通过GPRS上传给监控中心站。
采集器本身有汉字LCD菜单，可以通过本地设置采集器各项参数，也可以通过远程设置采集器参数。
从而实现环境污染连续在线监测，实时掌握排污情况，确保及时发现问题，及时处理。
二、数据采集器正面三、数据采集器侧面四、数据采集器内部图主串口1）主控板2）模拟输入板模拟通道JP01~JP16（两脚短路是电流型，断开是电压型）3）串口板数据采集器主要组成部件说明1、模拟板：用于将外围设备输出（4-20mA）的模拟信号转成数字信号。
2、数字输入/输出板：用于数字量输入，及反控设备。
3、串口扩展板：用于连接网络，采集外围设备输出量。
4、主控板：处理外围设备输入数据,并上传给监控中心。
5、按键板：数据采集器设置输入，状态指示。
6、LCD显示屏：用来显示信息7、开关电源：给数据采集器提供稳定电源。
8、蓄电池：在停电状态下给数据采集器供电，起备用电源作用。
五、数据采集器主界面开机工作后，机器工作正常，LCD第一行显示输入密码，第2行显示宇星科技，第3行显示系统的日期和时间，第4行显示监测的实时因子数据。
按任意键LCD屏幕亮后，要求输入密码，输入正确的密码后进入菜单设置。
六、数据采集器密码操作6个智能按键分别为：上“▲”，下“▼”，左“◄”，右“►”，“取消”，和“确认”。
初始普通用户密码为：“▲”，超级密码为“▲▼►▼▲”。
河南II型采集终端使用说明

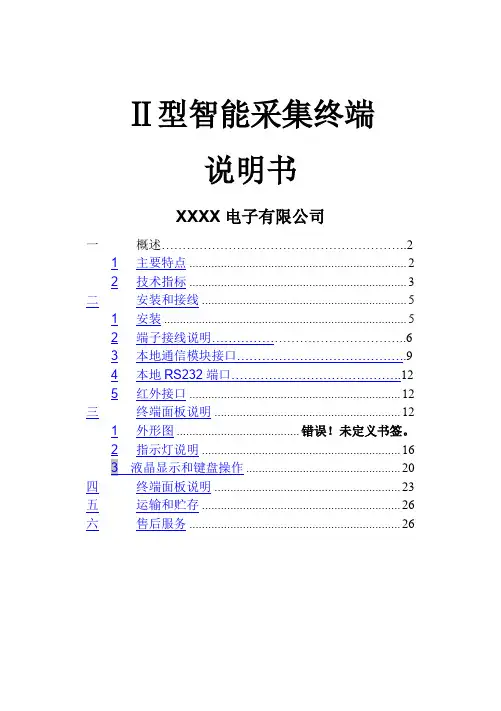

Ⅱ型智能采集终端说明书XXXX电子有限公司一概述 (2)1主要特点 (2)2技术指标 (3)二安装和接线 (5)1安装 (5)2端子接线说明 (6)3本地通信模块接口 (9)4本地RS232端口 (12)5红外接口 (12)三终端面板说明 (12)1外形图 ....................................... 错误！未定义书签。
1620四终端面板说明 (23)五运输和贮存 (26)六售后服务 (26)概述本用终端采用高性能32位嵌入式RISC CPU硬件平台、自主开发的嵌入式软件系统、GPRS/GSM/SMS/CDMA移动通信和高精度电能量等技术研制而成的新一代用电现场服务和管理终端产品。
该产品功能强大、操作简单、运行稳定、维护方便、能够满足大用户用电管理、配变监测、远程抄表等多方面的使用需求。
它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。
产品符合《河南省电能信息采集和管理系统Ⅱ型智能采集终端通用技术条件》、《电能信息采集和管理系统》等标准对终端的要求。
在安装使用本终端前，请先仔细阅读本手册。
1 主要特点1.1 高性能32位CPU，大容量存储，高精度时钟，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等要求。
1.2 远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/以太网通讯模块。
1.3 终端抄表功能，最多可提供3路RS485和4路脉冲输入抄表接口，抄表数量可达到1024块，兼容DL645-1997、DL645-2007等多种规约。
1.4 交流采样，采用专用计量芯片，高精度，高可靠性。
1.5 监测多种用电异常情况，及时主动上报告警。
1.6 大容量存储，数据统计记录以及统计功能。
1.7 具备本地维护通讯端口，方便现场调试分析。
1.8 具备在线远程升级程序，方便升级终端功能。
电力采集系统操作手册
电力采集系统操作手册一、系统概述电力采集系统是一种用于自动化采集、处理和监控电力系统数据的系统。
它主要由硬件设备和软件配置组成，能够实现电力数据的实时采集、传输、存储和分析，为电力企业的运营和管理提供重要支持。
二、硬件设备2.1 采集终端采集终端是电力采集系统的核心设备之一，负责采集智能电表的数据。
采集终端通常安装在配电变压器的低压侧，通过串行通信或网络通信方式与智能电表连接，定期采集智能电表的电量数据。
2.2 集中器集中器是电力采集系统的数据处理中心，负责汇总、存储和管理采集终端上传的数据。
集中器通常安装在配电房或变电站内，通过光纤、GPRS等通信方式与采集终端连接，接收并处理采集终端上传的电量数据。
2.3 智能电表智能电表是电力采集系统的数据源，负责计量和存储电量数据。
智能电表具有远程通信功能，能够与采集终端进行数据交换，提供实时电量数据。
三、软件配置3.1 采集参数设置在电力采集系统中，需要设置合适的采集参数，包括采集终端的IP地址、端口号、通信协议等。
这些参数应根据实际情况进行配置，以确保数据采集的准确性和可靠性。
3.2 数据存储与备份集中器收集到的电量数据应存储在数据库中，以便后续的数据分析和处理。
同时，为了确保数据的安全性，应定期对数据进行备份，以防止数据丢失。
四、数据采集与传输4.1 数据采集方式电力采集系统的数据采集方式主要包括定时采集和触发式采集。
定时采集按照设定的时间间隔进行数据采集，而触发式采集则是在智能电表出现异常情况时立即进行数据采集。
4.2 通信协议电力采集系统应采用统一的通信协议，以确保不同设备之间的通信稳定性和兼容性。
常见的通信协议包括IEC60870-5-104、DL/T645等。
4.3 数据传输流程数据传输流程包括数据打包、加密、传输和校验等步骤。
在数据打包过程中，应按照通信协议的规定对数据进行格式化处理；在数据加密过程中，应对数据进行加密处理，以确保数据的安全性；在数据传输过程中，应选择稳定的通信网络和合适的通信方式；在数据校验过程中，应对数据进行校验处理，以确保数据的完整性和准确性。
DCJL13-SR201002国网II型采集器使用说明书
不能通过
压为 0，说明 A、B 端可能断
手抄器、集
路或短路。
中 器 采 集 测量点参数档案 核对表计的通信协议，重新设
测 量 点 实 中的通信协议与 置测量点参数档案中的通信
时数据
实际表计不符 协议
中国·上海 电话：86-21-38953738（多线） 86-21-38953768 传真：86-21-50270187
该产品具有体积小、易于安装的明显优势，同时其无线通信、自组网的特点 为其带来了施工、维护便捷，系统功能强大、操作简单、运行稳定、维护方便的 一系列优点。能够满足国家智能电网发展的需要，成为新一代用电信息管理信息 系统的基本组成部分。 注意：
采集器的使用者必须是具有电气设备安装和操作经验的专业技术人员。在任 何情况下，都不应由不具备专业资质及未经培训的人员操作。
外形尺寸：100mm（长）×40mm（宽）×50mm（厚）。
3.2 主要技术指标
项目
表 3-1 指标
备注
电源供给
工作电源额定电压：220V，允许偏差±20%； 频率：50Hz，允许偏差−6%～+2%。
通信规约
DL/T 645-1997 多功能电能表通信规约 DL/T 645-2007 多功能电能表通信规约
单相供电 220V±20%；在非传输状态下视在功率 不大于 5VA，有功功率不大于 3W；传输状态下 功耗的视在功率增幅不大于 5VA，有功功率增幅 不大于 2W
MTBF 采集器结构 中国·上海
≥100，000 小时
外形尺寸：100mm×40mm×50mm
电话：86-21-38953738（多线） 86-21-38953768 传真：86-21-50270187
国网II采使用说明书(威胜)610S
1概述WFET-610S电力线载波/微功率无线低压采集器（以下简称采集器），采用高性能单片机硬件平台、结合当前通信技术研制而成，是应用于加强用电管理的产品。
采集器上行通信支持低压电力线载波与微功率无线，下行通信采用RS485接口方式，单台采集器的最大抄表容量为32台。
采集器具有免设置功能，在确保连接正确的前提下，不需做任何设置操作，就能正常工作。
3安装尺寸采集器外型尺寸为100mm×50 mm×40mm，可以通过导轨安装，也可通过挂钩安装在配电表屏上，如下图所示。
图3-1 WFET-610S采集器尺寸图4接线端子说明1.电源端子接线：L、N端子接220V交流输入，端子L（红线）接火线，端子N（黑线）接零线。
2. RS485端子接线：采集电表数据时，A （黄线）、B （绿线）端子分别接电能表RS485端子的A 端与B 端，注意区分A 与B 。
连接线建议采用带屏蔽层的双绞线，屏蔽层一端接地。
图4-1 WFET-610S 采集器端子定义说明 警告：5 包装、运输与储存请严格按照电力部门的有关规定及操作说明安装设备，以免引起人员伤害或设备损毁1. 包装符合GB/T13384-2008《仪器仪表包装通用技术条件》。
2. 运输及拆封过程中应避免雨、雪的直接淋袭，防止剧烈撞击和震动。
3. 库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。
4. 在包装拆封后不宜存储。
5. 仓储条件：环境温度不超过－40℃～＋75℃，相对湿度不超过95%，保存的地方应清洁，且在空气中不含有足以引起腐蚀的有害物质。
6 声明本说明书的内容可能会由于设计的改进而需要进行更改，这些更改将编入说明书的新版本中，不再另行通知。
必须严格按照电力部门的有关规定及操作说明安装终端；必须严格按照本说明书接线说明对终端进行接线；禁止非专业人员对终端进行操作； 禁止带电对终端进行装卸、移动等操作，以免引起人员伤害及设备损毁；禁止用湿手操作终端，以免引起触电；请用螺钉将终端牢固可靠地安装在有足够强度的支撑体上，以免设备跌落；建议在产品的电源输入端加装20A左右名牌厂家生产的空气开关，接线示意图如下：。
3、PLC485MS-II型采集器使用说明书
符合DL/T645-1997和DL/T645-2007协议帧格式的数据标识均在出厂前经检验合格，并加铅封，即可安装使用。
2．采集器可安装在室内或室外使用，安装表的底板应固定在坚固耐火墙上，建议安装高为1.8米左右，空气中无腐蚀性气体。
3．采集器应按照接线盒上的接线图进行接线，最好用铜接线头接入。
4．安装图——见图3（PLC485MS-Ⅱ采集器接线图）。
图3PLC485MS-Ⅱ采集器接线图
L
交流220V电源L相输入
A
RS485通信线A
N
交流220V电源N相输入
B
RS485通信线B
7.
1．采集器运输和拆封不应受到剧烈冲击，应根据GB/T15464-1995（《仪器仪表包装通用技术条件》）的规定运输和储存。
青岛东软
密级：
版次：
分发号：
技术文件
产品型号：
PLC485MS-Ⅱ
产品名称：
国网Ⅱ型采集器
资料类型：
使用说明书
青岛东软载波科技股份有限公司
PLC485MS-Ⅱ型采集器使用说明书
1.
PLC485MS-Ⅱ型采集器应用于东软远程集中抄表系统，完成载波信号和RS485信号的转换，从而实现对RS485表的载波集中抄表。
2．在搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该表加电，并尽快联络供应商。
3．保存采集器应在原包装内，保存的地方环境温度为-40℃～+70℃，平均相对湿度不超过75%，空气中无腐蚀性气体。
4．采集器在仓库里保存，应放在台架上，叠放高度不超过10箱，拆箱后，单包装的采集器叠放高度不超过10只。
8.
采集器自售出起十八个月内，在用户遵守说明书规定要求，并在制造厂铅封完整的条件下，发现采集器不符合企业标准时，制造厂给予免费修理或更换。
GP2数据采集器用户手册说明书
GP2 数据采集器控制器高级数据采集控制器—具备复杂计算测量和高级反馈控制功能用户手册 1.0 版目录目录 (2)开箱 (3)概述 (4)安装 DELTALINK (7)连接至 GP2 (7)帮助信息 (8)6 个步骤轻松创建简单程序 (9)GP2 模拟器 (10)程序示例 (11)检查传感器工作状态和开始记录 (11)取回、查看和保存记录的数据 (11)数据集导入向导 (11)附录 1：GP2 继电器扩展模块 (12)附录 2：GP2 网络布线 (16)附录 3：扩展外壳 (20)附录 4：WS-CAN 外盖 (22)附录 5：DL-MKT 通用数据数据采集器安装套件 (23)附录 6：M-ENCL-B2 机壳 (24)附录 7：确保 GP2 正确密封 (25)GP2 规格 (26)产品保养与维护 (34)GP2 校准证书 (34)法律和法规信息 (34)索引 (35)GP2 包装内容：GP2 数据采集器（带 6AA 电池，需由用户安装）GP2-USB GP2 专用 USB 线缆DVD光盘，内含 DeltaLINK 3 软件、视频教程和文档GP2 用户手册螺丝刀和线缆防水接头扳手可选配件GP2 有 12 个差分模拟输入通道2、四个事件/数字计数器通道和一个 WET 传感器串行输入通道。
使用继电器扩展模块，可将两个输出继电器扩展为 6 个。
两组端子为传感器提供 3V 精密基准电源或非稳压电源。
还有一个 5V 和一个12V 电源端子。
每个传感器可按从 1 秒至 >1000 天的不同频率读取。
任意测量组合可有多种记录频率选择。
提供多种记录类型：平均、最小、最大、总计、累计、风向图、按条件。
数据采集器可保存约 250 万条读数。
每个继电器能控制单独的实验、区域或测试协议，每个都基于不同的阈值设置或逻辑。
使用传感器库和易用的用户界面，您可在 PC 上快速创建简单程序并发送到数据采集器。
还可创建复杂程序脚本，无需学习编程语言或键入任何命令。
数据采集器使用说明书
1．概述1.1 引言该数据采集器采用当代微电子技术，对电力设备运行中的数据进行记录、存储、显示。
具有工作可靠、操作简单、数据便于收集和计算机分析等特点。
U盘作为新型移动存储设备，以体积小、速度高、抗震动、通用性强的特点倍受青睐。
该数据采集器可将采集的数据直接存储到普通U盘中。
数据采集完毕后，用户可直接从采集器上取下U盘，利用计算机方便地实现对采集数据的收集和分析处理。
1.2 系统组成该数据采集器主要有五部分组成：电源单元、交流采样单元、处理单元、U盘存储单元、显示单元，框图如下图1所示。
图1 数据采集器框图1.3 功能介绍1.3.1 电力数据采集数据采集器能采集、存储、显示电力设备运行中的实时三相电压、三相电流、有功功率、无功功率、功率因素、U盘读取之后的电能累计值。
电能数据保存时带有时标。
1.3.2 数码显示该数据采集器面板采用数码管分别进行功能和数值显示。
功能显示为2位数码管显示。
功能显示码“UA”、“UB”、“UC”、“IA”、“IB”、“IC”、“pt”、“qt”、“EA”、“PF”分别代表“A相电压”、“B相电压”、“C相电压”、“A相电流”、“B相电流”、“C相电流”、“有功功率”、“无功功率”、“电能”、“功率因素”。
用户可以使用功能按键、增加按键、减少按键使功能显示码循环显示。
数值显示为4位数码管显示。
当电能数值超过4位数时，功能显示码仅用左边的数码管显示为“E”，功能显示码右边的数码管和4位数值显示数码管一起构成5位数码管来显示当前的电能数值。
1.3.3 数据管理和存储数据采集器每隔15分钟将电力运行数据存储在处理单元的控制芯片内部flash里面。
用户定期（建议半个月一次，最长一个月）可以使用U盘对存储数据进行读取，以txt文件形式存储，以当前的月日时分信息进行命名。
读取时，U盘读取指示灯LUSB点亮，读取操作完成后，U盘读取指示灯LUSB熄灭，控制芯片内部flash中数据将被清空。
ESDM67-61-II 型采集器用户手册说明书
文档：密级：低编号：II型采集器ESDM67-61-II 用户手册_用户说明书日期：2019年10月31日青岛东软载波科技股份有限公司目录1产品介绍 (1)1.1外观介绍 (1)1.2功能介绍 (1)2产品特点及参数 (2)2.1特点 (2)2.2参数 (2)2.3执行标准 (3)2.4技术指标 (3)3安装及接线 (3)3.1产品安装 (3)3.2接线 (4)4使用与维护 (4)4.1产品的使用 (4)4.2产品的维护 (5)5故障诊断与排除 (6)5.1常见的接线问题 (6)5.2其它问题 (6)6其它 (7)6.1质保期 (7)6.2配件清单 (7)6.3原理框图 (7)1产品介绍1.1外观介绍图1ESDM67-61-II型采集器外观结构图标记：1、运行灯：运行状态指示灯，红色，灯亮1s灭1s交替闪烁表示采集器正常运行，灯常灭表示未上电。
2、状态灯：通信状态指示灯，红、绿双色，红灯闪烁，表示RS-485数据正在通信，绿灯闪烁，表示载波数据正在通信。
3、红外通信口：红外通信口，用于采集器参数和数据的读取。
4、铭牌：ESDM67-61-II型双模采集器，硬件不带大电容；ESDM67-61-D-II型双模采集器，硬件带大电容。
1.2功能介绍ESDM67-61双模II型采集器应用于远程集中抄表系统，主要完成对RS485电表的电量采集。
并且利用低压电力线和无线作为通信信道，把用户电量数据以电力线载波或无线方式上传，提供给远程集中抄表系统。
双信道II型采集器用于电力线通信环境较差的情况，以无线通信弥补电力线通信的不足。
ESDM67-61-II型采集器整体上分为上行对协议处理和下行对RS485电表的抄读两部分；上行支持载波、无线和红外三种接口按照DL/T645-1997、DL/T645-2007和DL/T698.45协议通信，可设置和读取采集器资产编号；下行对于已存储的表按照存储的波特率进行抄读，对于未存储的表按照2400bps、9600bps、1200bps、4800bps四种波特率试探抄读。
DCJL13-hl02微功率采集器II型说明书
DCJL13-HL02采集器II型技术性能详细描述一、简述：DCJL13-HL02型采集器（简称终端）实现了1～32块电表对微功率无线通讯接口和RS-485总线方式的复用，适用于安装在单户或多户城乡居民用户的表箱内。
二、主要功能特点：1. 采集器能通过上行信道接收集中器下发的电能表数据抄读和控制指令，并通过规约转换（上行信道通信规约转换为RS-485接口单相电子式电能表通讯规约）实时转发给下连的485电能表，然后将电能表的应答数据信息回送给集中器。
2. 采集器支持集中器对485电表所有数据抄读（含扩充数据标识集）、广播校时、拉合闸控制等指令的转发。
3. 每一个采集器能够下接1～32块485电能表。
4.采集器具有免设置功能，在安装后，在确保连接正确的前提下，不需做任何设置操作，就能正常工作。
当现场拆除或更换电能表时，也不需对采集终端做任何设置操作，就能正常工作。
5具有优良的电磁兼容特性，符合IEEC 61000-4-4 Level 4标准6 面牌指示灯：面板有2个指示灯用于指示电源、装置异常状态。
7采用RS485接口进行通信，一个采集器可以管理一个或多个RS-485接口电能表的数据传输，从而保证整个系统的兼容性。
8从系统的角度看，采集器相当于虚拟了N个RS-485的电能表，系统召读采集器中的数据相当于直接抄读系统中RS-485电能表。
●DCJL13-HL02型采集器技术参数执行标准：Q/GDW 1375.3-2013《电力用户用电信息采集系统采集器型式规范》微功率无线通讯：根据客户要求内置,支持国内主流的微功率无线方案485通讯：异步方式，1200bps/2400bps/用户要求；规约参考《DL/T 645—1997》、《DL/T 645 —2007》电源电压：交流220VAC±30%功耗：<2W（发射状态）传输通道：470～510MHz 微功率无线●DCJL13-HL02型采集器接线说明：采集器采用软连接,输出红、黑、黄、绿四根线4.1、红线接火线、黑线接零线。
国网II型采集器使用说明书
ISO9001认证DCZL14-XL02型采集器使用说明书杭州西力电能表制造有限公司2010年5月1 产品简介DCZL14-XL02型采集器是低压电力线载波集中抄表系统的重要组成部分。
该采集器符合国家电网公司Q／GDW 375.3-2009、Q／GDW 374.2-2009等《电力用户用电信息采集系统》系列标准，应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行电能量采集。
该型采集器电磁兼容性能优良，温度适应范围广，电压适应范围宽，可以在本地或远程查询和修改设备参数；配备高可靠性存储芯片方便存储采集器挂接的电表档案信息；采集器外壳采用ABS阻燃材料，壁挂式结构设计，体积轻巧，安装方便。
DCZL14-XL02型采集器简称为国网采集器II型。
功能特点：2 性能指标2.1 工作电源额定电压220V±20%2.2 频率范围50Hz，允许偏差-6％～+5％2.3 外型尺寸100mm（长）×40mm（宽）×50mm（厚）2.4 气候条件2.5 技术参数3 产品系统连接图图1. 系统连接图 4 工作原理框图图2. 国网采集器II 型工作原理框图5 安装与接线5.1 外形与安装尺寸单位：mm图3. 外形与安装图5.2 外观结构图图4.外观结构示意图警告：请严格按照电力部门的有关操作规程及本采集器操作说明来安装，并且采集器不能沾水，以免引起人员伤害或设备损毁。
5.3 接线端子图5.3.1 主接线端子图采集器的电源接线如图5所示。
图5.单相双线电压端子定义图L：对应红色线，交流220V电源L相输入。
N：对应黑色线，交流220V电源N相输入。
5.3.2 辅助信号端子及接线说明辅助信号端子定义如图6所示。
图6.信号端子定义图A：对应黄色线，RS485通信线A。
B：对应绿色线，RS485通信线B。
6 调试说明6.1 状态指示图7.状态指示图红外通信：红外通信口，用于采集器参数的读设和数据的读取，1200bps/偶校验/8位数据位/1位停止位。
河南省电力公司II型终端培训教程
34
终端
电能表 电能表 电能表 电能表 电能表 电能表
电能表
电能表
10
22
电流曲线
一、功能配置简介 历史日数据表
序号 23 24 25 正向有功总电能量曲线 正向无功总电能量曲线 反向有功总电能量曲线 数据项 数据源 电能表 电能表
电能表
电能表 电能表 电能表 电能表 电能表
26
27 28 29 30
26
二、安装方式
1、固定安装方式
•终端上部有挂 钩螺钉孔，下部 有两个安装孔， 如右图所示，红 色圈部位为螺丝 固定孔，用螺丝 固定在计量箱内 终端安装位置上 。终端固定后， 不应有晃动现象 并无可视倾斜。
27
二、安装方式 •安装完成后实物示例图
28
三、通信模块安装方法
1、上行通信模块安装示例
24
一、功能配置简介 （2）本地维护接口 提供本地维护接口，支持手持设备设置参数和现场抄读 电能量数据以及进行终端软件升级。具备权限和密码管理等
安全措施，防止非授权人员操作。
（3）本地扩展接口 提供本地通信接口，可抄读台区考核表数据，并可支持 与其他相关装置设备进行通信。
25
一、功能配置简介
9、终端维护
集中抄表终端 集中抄表终端是对低压用户用电信息进 行采集的设备，包括集中器、采集器。 集中器是指收集各采集器或电能表的数 据，并进行处理储存，同时能和主站或手 持设备进行数据交换的设备。 说明：集中器河南命名为Ⅱ型采集终端
2
目
录
一.功能配置简介 二.安装方式 三.通信模块安装方法
四. 电气接线图 五.判定设备是否正常的方法
参数、通信参数等，并能查询终端ID、档案等。
正泰仪表 Ⅱ型采集器 数据表
>> 精准计量 智慧物联32Ⅰ型采集器Ⅰ型采集器（型号：DCZL33-ZTY666）是依据国家电网公司建设电力用户用电信息采集系统的要求，结合在电力行业多年研发和现场运行经验而设计的新一代采集设备。
采集器下行通信采用RS485方式，采集多个电能表电能量信息，上行通信采用电力线载波方式，与集中器完成数据交换，主要适用于低压居民用户自动抄表系统的建设。
1 产品概述2主要功能及特点>> 精准计量 智慧物联 33Ⅱ型采集器2 主要功能及特点1 产品概述Ⅱ型采集器（型号：DCZL13-ZTY666）是依据国家电网公司建设电力用户用电信息采集系统的要求，结合在电力行业多年研发和现场运行经验而设计的新一代采集设备。
采集器下行通信采用RS485方式，采集多个电能表电能量信息，上行通信采用电力线载波方式，与集中器完成数据交换，主要适用于低压居民用户自动抄表系统的建设。
3 主要技术参数3 主要技术参数● 上行通道：电力线载波通信接口。
电力线载波通信接口可通过集中器与主站管理系统进行数据交换● 下行通道：1路RS485通信接口、1路红外通信接口● 现场维护功能：可通过RS485通信接口或红外通信接口进行参数设置等维护工作，也可现场抄 读电能量数据● 数据采集功能：可分类采集电能表的电能量数据● 上行通道：电力线载波通信接口。
电力线载波通信接口可通过集中器与主站管理系统进行数据 交换，载波通道支持美国Echelon 、青岛东软、青岛鼎信等主流厂家载波模块● 下行通道：3路RS485通信接口、1路红外通信接口● 现场维护功能：可通过RS485通信接口或红外通信接口进行参数设置等维护工作，也可现场抄 读电能量数据● 数据采集功能：可分类采集电能表的电能量数据● 数据存储功能：可存储电能表31个日零点（次日零点）冻结电能数据，12个月末零点（每月1日 零点）冻结电能数据。
电力用户用电信息采集系统操作手册2
采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
II型国网采集器
武汉七叶电子国网II型采集器技术说明书概述国网采集器Ⅱ型采用高可用性32位CPU STM32内核硬件平台，符合Q/GDW374.2-2009，DL/T698.35-2010标准。
具有灵活的系统升级能力，支持电力载波、RF无线通讯、RS-485等多种通讯方式。
主要用于各级电力公司、公用事业单位、公共建筑、居民小区等需要进行集中抄表(包括电表、水表、燃气表、热能表等)的场所进行配套使用。
通常作为国网集中器的配套设备使用。
产品介绍Ⅱ型采集器是将电能表的数据根据设置抄读上来，实现32只电能表采集和数据传输。
主要功能数据采集采集器能按集中器设置的采集周期自动采集电能表数据。
数据存储采集器能分类存储数据，形成总及各费率正向有功电能示值等历史日数据，保存重点用户电能表的最近24小时整点总有功电能数据。
参数设置和查询可远程查询或本地设置和查询下列参数：a) 支持广播对时命令，对采集器时钟进行校时。
b) 支持设置和查询采集周期、电能表通信地址、通信协议等参数，并能自动识别和适应不同的通信速率。
c) 能依据集中器下发或本地通信接口设置的表地址，自动生成电能表的表地址索引表。
事件记录采集器能记录参数变更、抄表失败、终端停/上电等事件。
数据传输数据传输功能内容如下：a)可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。
b) 中继转发，采集器支持集中器与其它采集器之间的通信中继转发。
c) 通信转换，采集器可转换上、下信道的通信方式和通信协议。
d) 对于有存储功能的采集器，，对重要数据的传输应有安全防护措施。
本地功能具有电源、工作状态、通信状态等指示。
提供本地维护接口，支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读电能量数据。
本地参数设置和现场抄表有权限和密码管理。
终端维护自检自恢复终端有自测试、自诊断功能，发现终端的部件工作异常应有记录。
终端记录每日自恢复次数。
终端初始化终端接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零，控制解除。
采集器安装操作说明
采集器安装操作说明一、采集器的外形尺寸采集器尺寸图外形尺寸长×宽×厚＝160mm×112mm×71mm二、安装准备一、物料准备序号名称数量规格型号说明备注1 采集器1台按合同要求2 机箱及附件1套按合同要求可选3 电源线2米RVVP 2*2.5mm2采集器取电采集器接电表4 485线1米KVVP 2*0.75mm25 工具1套电钻、扳手、内六角扳手、螺丝刀、试电笔、绝缘胶布、斜口钳、绝缘手套等1台测试485接线无误后视为安装结束6 捷宝A188掌机三、确定安装位置观察现场安装环境，测量空间尺寸，确定采集器的安装位置，确定是否需要加装设备箱。
由于居民户电表箱种类众多，采集器的安装环境比较复杂，主要分为需要加装设备箱后在设备箱内安装采集器和电表箱内直接安装采集器的两种安装方法。
加装设备箱的采集器安装如下图，这种表箱箱内空间较小，可在表箱旁边加装一个设备箱，并将采集器固定安装在设备箱内。
采集器设备箱可贴面安装在电表箱旁边的墙壁,采集器直接安装在电表箱内的如下图，主要适用于电表箱内空间较大，表箱内能较好的放置固定采集器的情况。
集中表箱箱内空间一般都比较大，可将采集器和电表一样挂装在电表箱内。
四、设备安装步骤（1）采集器安装固定将采集器固定安装在指定的位置。
●需加装采集器机箱的情况在机箱固定安装完毕后，再将采集器安装到机箱内。
●直接在表箱内安装的；在电表箱内选择易于操作的位置，对照采集器上挂钩中间位置用6mm 钻头钻一个孔，将采集器垂直悬挂在挂钩螺钉上，并用扎带扎紧。
确保采集器牢固地固定在表箱内。
（2）停电所有的接线安装工作都必须在停电的状态下进行，断开电表箱进线端空气开关，经验电已断开后方可工作。
（3）接线采集器共有两组线需要安装；在安装箱体以外的485线和供电线都要加装PVC管保护。
接线示意图如下图I型采集器接线示意图1 A相线端子（单相供电时可作为火线端子）7 预留2 B相线端子8 预留3 C相线端子9 抄表485A4 N零线端子10 抄表485B5 预留11 维护485A6 预留12 维护485B接线端子功能标识采集器通过抄表RS-485串口采集电表的数据。
国网II型采集器发各地区型式规范及包装要求
1、制造单位采用激光蚀刻等非粘贴性方式在采集器规定位置刻印，条码应清晰、永久不脱落。
II型采集器条码须经塑封后分别粘贴在采集器两侧，即采集器左、右侧分别粘贴完全相同的条码。
条码字样如下图所示：22位条码组成：5位使用单位代码（“31300”）＋2位类型代码（“09”）＋14位产品序列号（“18yyxxxxxxxxxx”）＋1位校验码（“#”）。
条形码右上角“No.”后打印10位采集器地址，取产品序列号后十位。
批号标记、通信模块厂家及发货区域应居中贴在采集器外壳正面下方，批号标记采用制造厂名称的拼音缩写（2位）+6位批号。
2、上海II型采集器电压及RS485引出线长度均不小于200mm，线端采用冷压接头（线鼻），电源线径为1.5mm2，RS485线径1mm2。
二、地址设置及测试特殊要求1、上海地区采集器不需要设置地址按默认地址出货；2、上海地区采集器红外波特率为1200，与国网2400的红外波特率不同，请特别注意；三、包装要求需贴电子条形码，粘贴在外壳正方向左侧及正面（非电子标签）2、采集器电源线及RS485线组为圆头，定义如图，AWG20为采集器供电电源线，AWG22为RS485通信线；二、地址设置及测试特殊要求江苏地区逻辑地址为资产码除去校验位的后10位，高位补0，共12位逻辑地址。
三、包装要求1、II型采集器的连接线分置于各采集器放置位置，每个采集器与配置的连接线独立包装，连接线不得插于采集器；2、外箱批次到货需粘贴5种颜色的色标，颜色分为红、黄、蓝、绿、黑，各颜色的色标数量占批次到货数量的20%：3、II型采集器箱体上条码信息需用透明胶带黏贴，防止运输过程损坏；黏贴时注意不要褶皱，便于人工扫码组箱；并在箱体两侧留孔，便于人工抓取；II型采集器每次发货的数量必须为连号（每个纸箱内的采集终端必须连号）。
4、合格证：粘贴于采集器II型正面顶盖上；5、包装大箱模板国网II型采集器发安徽地区一、型式规范1、资产条码粘贴在外壳正方向左侧，排头为“国网安徽省电力公司”而非“国家电网公司”；2、采集器电源线及RS485线组为方头；二、地址设置及测试特殊要求1、安徽地区逻辑地址为资产码除去校验位的后8位，高位补0，共12位逻辑地址，NO号根据订单要求打印；2、安徽II型采集器为带逻辑地址抄表，在测试时或集中器抄表时须填入采集器的逻辑地址；三、包装要求包装要求及大箱模板根据订单要求操作，订单无要求即按公司默认方式包装；。
用户手册-II型集中器
电能示值： 上送格式为 Int32。 （结束。）
‐7‐
7.4 电源：
交流 220V 供电；
7.5 通信协议：
支持 DLT645‐2007/1997 规约，支持 Modbus RTU 规约。规约类型根据安装表计类型进行 设置。
7.6 上行通信规约：
上行通信规约采用国网 1376.1 规约。可采用主动上报方式或轮询方式，主动上报周期可 设置。上报数据类型可设置。
8.2 Modbus 规约：
目前只和“爱博精电”的电表进行了测试，支持 4 个数据项的抄读。若需增加其它内容 要更新程序
8.3 上报数据格式：
采用 1 类数据主动上报的方式上送实时数据，功能码采用 Fn251，数据格式如下： 格式：电压（2 字节），电流（3 字节），功率（3 字节），表（5 字节）。 电压数据格式：
7.7 通信方式：
上行通信方式采用 GPRS 或以太网通信方式；下行通信方式采用 RS485 与电表连接。
‐6‐
8. 使用：
8.1 参数设置：
设备在使用前需进行参数设置。重要参数如下：上行通信参数（APN，主站 IP，端口， 心跳周期等），测量点参数（各个电表的地址、规约等），终端参数（终端地址、本地 IP 地址），抄表参数（抄表间隔、抄表时段），上报参数（主动上报周期、是否上报、上报 内容等）。 在终端现场安装前需在厂内进行参数设置。
‐5‐
7. 功能
7.1 数据采集：
可采集电能表的三相电流、三相电压、三相功率、功率因数、正向/反向 有功/无功电能 示值，电能表发生的重要告警信息。
7.2 数据存储：
可存储 10 天的 15 分钟曲线数据；62 天的日冻结数据；12 月的月冻结数据。
1、PLC485MS-II型采集器技术说明书
PLC485MS-Ⅱ型采集器产品技术说明书1、概述PLC485MS-Ⅱ型采集器是青岛东软基于PLCI36GM-III-E而开发的，主要完成485电表的数据转发。
完全符合Q／GDW 373-2009《电力用户用电信息采集系统功能规范》和Q／GDW 375.3-2009《电力用户用电信息采集系统型式规范：采集器型式规范》。
2、硬件技术说明2.1.硬件设计框图图1、硬件设计框图2.2硬件设计说明主系统由CPU、载波基带电路、解调芯片、指示灯和串行通信几个部件组成●CPUCPU选采用了ST的8BIT 位STM8S103F2，该MCU具有内置4K的FLASH 作为程序空间，内置368 Byte-RAM，内部看门狗、具有1个串行口，运行稳定等优点●中频解调芯片FM中频模拟解调芯片选用AFE3361，该芯片具有灵敏度高、低功耗、工作频率高等优点，其作用解调接收信号，还原原始数据●载波芯片选用青岛东软载波芯片PLCI36GM-III-E，该芯片采用扩频通信技术，BFSK调制、半双工通信，高效率前向纠错能力，码速率高达20.8k波特，中心频率f0=270kHz，带宽BW=30kHz，具有表号、报警事件主动上传功能；主动向采集器MCU申请地址，同时允许本地无通信地址。
工作温度范围：-40℃～+85℃●RS485接口选用TI公司SN65LBC184D，该芯片是业内公认比较好的485芯片，其内部集成瞬变电压抵制，同时对超出总线终端ESD保护（+30 kV 接触放电；+15 kV 气隙放电；+15人体模型），能承受峰值为400W过压瞬变，在电噪声环境中的数据传输速率为250kbps，开路失效保护接收器设计，1/4单位负载允许128 个器件连接到总线，热关闭保护，低禁止工作电流最大300μA。
●指示灯：指示运行状态、上行通信、下行通信3、软件技术说明3.1.程序设计3.1.1整体程序流程图图2、程序整体流程图3.1.2 抄表程序流程主芯片对于符合DL-T645_1997规约或DL-T645_2007规约格式的抄表数据帧完全透传，程序中没有对抄表流程的管理。
电力采集系统操作手册
电力采集系统操作手册一、引言本操作手册旨在对电力采集系统进行全面介绍，并提供相应的操作指导。
电力采集系统是现代电力行业中至关重要的设备，用于实时监测和数据采集。
本手册将从系统结构、操作流程和常见问题解决等方面进行详细阐述，以确保用户使用电力采集系统的顺利进行。
二、系统结构1. 主机及设备连接电力采集系统的主机是核心控制单元，用于管理和控制各个设备的运行。
主机需要通过适当的接口与不同的设备进行连接。
确保主机和设备之间的连接可靠稳定。
2. 数据采集单元数据采集单元负责对电力网络中的数据进行采集和传输，需要与主机进行连接，确保数据的实时性和准确性。
3. 监控传感器监控传感器是电力采集系统的重要组成部分，用于检测电力网络中的实时数据，并通过数据采集单元传输给主机。
确保监控传感器的正常运行和数据的准确采集。
三、操作流程1. 系统启动与登录a) 将电力采集系统主机连接电源，并确保系统正常启动。
b) 在计算机上打开管理软件，并输入用户名和密码进行登录。
2. 设备连接配置a) 在系统界面中选择设备连接配置选项。
b) 根据实际连接需求，选择相应的设备连接方式和参数配置。
c) 点击确认按钮，保存配置信息。
3. 数据采集和监控a) 在系统界面中选择数据采集和监控选项。
b) 实时监测数据显示在界面上，包括电压、电流、功率等关键数据。
c) 如需导出数据进行分析和报告生成，选择相应的导出选项。
4. 报警与故障处理a) 系统会监测电力网络中的异常情况并发出报警信号。
b) 在系统界面中选择报警与故障处理选项。
c) 根据报警信息进行相应的处理和调整。
四、常见问题解决1. 系统连接异常a) 检查主机和设备之间的连接线路是否松动或损坏。
b) 确认设备连接配置参数是否正确设置。
c) 若仍无法解决，联系技术支持人员进行协助。
2. 数据采集不准确a) 检查监控传感器是否正常连接和运行，确保数据采集单元和主机连接正常。
b) 校准监控传感器，确保其精确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISO9001认证
DCZL14-XL02型采集器
使用说明书
杭州西力电能表制造有限公司
2010年5月
1 产品简介
DCZL14-XL02型采集器是低压电力线载波集中抄表系统的重要组成部分。
该采集器符合国家电网公司Q／GDW 375.3-2009、Q／GDW 374.2-2009等《电力用户用电信息采集系统》系列标准，应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行电能量采集。
该型采集器电磁兼容性能优良，温度适应范围广，电压适应范围宽，可以在本地或远程查询和修改设备参数；配备高可靠性存储芯片方便存储采集器挂接的电表档案信息；采集器外壳采用ABS阻燃材料，壁挂式结构设计，体积轻巧，安装方便。
DCZL14-XL02型采集器简称为国网采集器II型。
功能特点：
序号项目
1.数据采集电能表数据采集采集器提供RS485抄表接口，最多接32路RS485电表
2.数据传输与集中器通信
a) 实现对集中器下发指令的透明转发，并将485电表的响应回传
b) 本地维护接口的通信协议符合Q／GDW 376.1-2009《电力用户用电信息
采集系统通信协议：主站与采集终端通信协议》
与电能表通信采集器与电能表通信，通过485接口按照DL/T 645规约抄读电能表数据
3.参数设置和查询采集器参数通过红外维护接口可以设置和查询485电表的表地址、通信速率、通信协议等
4.本地功能
本地状态指示具有电源、工作状态、通信状态等指示。
本地维护接口支持手持设备通过红外通信口等本地维护接口设置参数。
5.采集器维护采集器初始化
接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，
参数区置为缺省值，数据区清零。
采集器版本信息采集器能通过本地维护接口查询版本信息
2 性能指标
2.1 工作电源额定电压
220V±20%
2.2 频率范围
50Hz，允许偏差-6％～+5％
2.3 外型尺寸
100mm（长）×40mm（宽）×50mm（厚）
2.4 气候条件
正常工作温度-25℃～55℃
极限工作温度-40℃～70℃
存储和运输温度-40℃～70℃
存储和工作湿度≤95%
2.5 技术参数
3 产品系统连接图
图1. 系统连接图 4 工作原理框图
图2. 国网采集器II 型工作原理框图
5 安装与接线
5.1 外形与安装尺寸
单位：mm
图3.外形与安装图5.2 外观结构图
图4.外观结构示意图
警告：
请严格按照电力部门的有关操作规程及本采集器操作说明来安装，并且采集器不能沾水，以免引起人员伤害或设备损毁。
5.3 接线端子图
5.3.1 主接线端子图
采集器的电源接线如图5所示。
图5.单相双线电压端子定义图
L：对应红色线，交流220V电源L相输入。
N：对应黑色线，交流220V电源N相输入。
5.3.2 辅助信号端子及接线说明
辅助信号端子定义如图6所示。
图6.信号端子定义图
A：对应黄色线，RS485通信线A。
B：对应绿色线，RS485通信线B。
6 调试说明
6.1 状态指示
图7.状态指示图
红外通信：红外通信口，用于采集器参数的读设和数据的读取，1200bps/偶校验/8位数据位/1位停止位。
运行：红色LED指示，闪烁时表示采集器正在运行，常灭表示未上电。
状态：红绿双色灯，红灯闪烁，表示485数据正在通信；绿灯闪烁，表示载波数据正在通信。
6.2 现场调试
将采集器安装到表箱，用RS485通信线缆连接采集器和电表，用手持设备通过抄控器抄读电表电能量数据，如果能正常通信则说明采集器工作正常，如不能抄表则需要检查RS485的连线是否正确、采集器状态灯是否正常来排查问题。
7 运输和储存
◆采集器的运输和拆封不应受到剧烈冲击，并且根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条
件及试验方法》规定运输、贮存。
◆库存和保管应在原包装条件下存放在支架上，叠放高度不应超过五层。
◆保存采集器在原包装箱内，保存的地方环境温度为-40℃～+70℃。
相对湿度不超过95%，且在空气中不应
含有足以引起腐蚀的气体。
◆本产品为固态静止式仪表，内部无用户可调整的部件，使用中毋需打开外壳。
8 保修期限
采集器自发货日起36个月内，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若有质量问题，我公司负责免费修理或更换。
36个月后，公司保证提供售后服务。
9 声明
本说明书的内容可能会由于设计的改进而需要进行更改，杭州西力电能表制造有限公司保留在不预先通知的情况下，对本使用说明进行修改的权利。
