环保数据采集器使用说明书
mdo34 使用手册
mdo34 使用手册一、产品概述MDo34是一款多功能数据记录仪，设计精巧，操作简单。
它可对各种环境参数进行实时监测、记录和报警，广泛应用于气象、农业、环保等领域。
MDo34以其卓越的性能和稳定的品质，为用户提供准确可靠的数据支持。
二、主要特点高精度数据采集：MDo34采用先进的传感器技术，确保数据的准确性和可靠性。
大容量存储：内置大容量存储芯片，可长时间记录数据。
多种报警功能：具有超限报警功能，及时提醒用户采取相应措施。
多种通讯方式：支持Wi-Fi、蓝牙等多种通讯方式，方便数据传输。
防水设计：外壳防水，适应各种恶劣环境。
三、使用方法开箱与安装：打开包装，取出MDo34主机，按照说明书上的步骤进行安装。
请确保放置平稳，无振动。
电源连接：将电源线插入MDo34主机，确保连接牢固。
请使用指定电源，避免电压过高或过低。
传感器连接：根据需要，将各类传感器连接到MDo34主机上。
确保传感器与主机接口紧密连接，防止松动或脱落。
开始使用：打开电源开关，等待设备自检完成。
此时，MDo34将开始采集并记录数据。
数据查看与导出：通过Wi-Fi或蓝牙连接设备到电脑或其他移动设备，使用配套软件查看数据或将其导出为Excel等格式进行分析。
报警设置：根据需要，设置各传感器的报警阈值。
当数据超过设定阈值时，MDo34将发出报警提示。
数据导出与备份：定期将存储芯片中的数据导出并备份，以防数据丢失。
保养与维护：定期检查设备外观及各部件是否正常。
如发现异常，请及时联系专业人员进行维修。
四、注意事项请勿在设备运行时随意拆卸或改装MDo34。
请在设备附近保持干燥，避免水滴溅入。
在使用过程中，请勿随意更改设备设置或连接未经测试的传感器。
如长时间不使用设备，请定期通电检查以确保设备正常工作。
K37环保数据采集器使用说明书

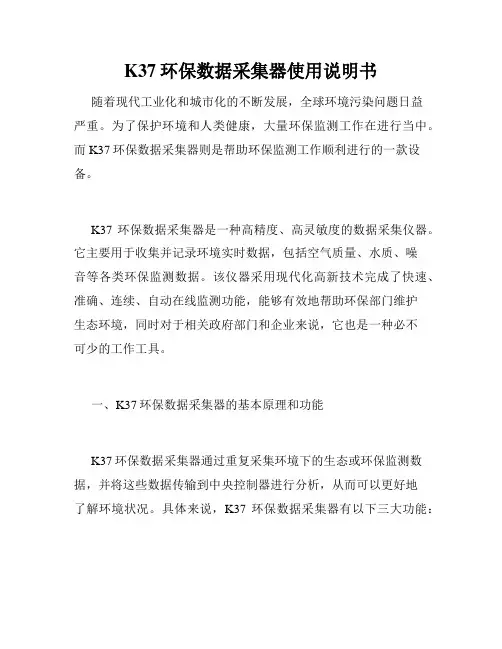

K37环保数据采集器使用说明书随着现代工业化和城市化的不断发展，全球环境污染问题日益严重。
为了保护环境和人类健康，大量环保监测工作在进行当中。
而K37环保数据采集器则是帮助环保监测工作顺利进行的一款设备。
K37环保数据采集器是一种高精度、高灵敏度的数据采集仪器。
它主要用于收集并记录环境实时数据，包括空气质量、水质、噪音等各类环保监测数据。
该仪器采用现代化高新技术完成了快速、准确、连续、自动在线监测功能，能够有效地帮助环保部门维护生态环境，同时对于相关政府部门和企业来说，它也是一种必不可少的工作工具。
一、K37环保数据采集器的基本原理和功能K37环保数据采集器通过重复采集环境下的生态或环保监测数据，并将这些数据传输到中央控制器进行分析，从而可以更好地了解环境状况。
具体来说，K37环保数据采集器有以下三大功能：1.环境数据采集：K37环保数据采集器可以采集环境中的各种数据，包括空气质量、水质、噪音等等。
通过高精度的传感器不间断地监测数据，并能自动上传到互联网让环保工作人员及时对数据进行管理和分析。
2.数据传输：K37环保数据采集器采用高速的数据传输技术，在现场实时传输数据的同时，也能够将监测器获得的数据通过无线网络传输到远程服务器中，以供远程监控分析和管理。
3.本地存储：K37环保数据采集器具备本地存储功能，对数据进行本地存储，以防止数据丢失。
二、K37环保数据采集器的使用方法使用K37环保数据采集器非常简便，只需要按照以下步骤操作即可：1.检查设备开关及电源，检查电源是否正常、开关是否处于正常状态，且连接的电缆线是否齐全。
2.对采样器进行校准，确保环境数据采集准确。
3.设置数据采集参数，包括采集环境数据的时间、频率、上传数据量等等。
4.启动设备，开始采集环境数据。
5.将设备上传的数据进行清理、分析并制定相应环保治理计划。
三、应用领域K37环保数据采集器的应用领域非常广泛，包括但不限于以下几个方面：1.环境监测：各级环保专家和监测人员可以使用K37环保数据采集器来进行环境监测与检测。
K37环保数据采集器使用说明书
K37环保数据采集器使用说明书使用说明书一、简介K37环保数据采集器是一款高效、方便的环境数据采集设备。
本使用说明书将为您提供详细的操作指导，帮助您快速上手并正确使用该设备。
二、功能特点1. 数据采集：K37环保数据采集器可以准确采集环境中的温度、湿度、气压等数据。
2. 数据传输：采集的数据可以通过USB接口或无线方式传输到电脑或移动设备。
3. 数据存储：设备内置大容量存储器，可保存多组数据，您可以随时导出或清空存储的数据。
4. 数据分析：配套的软件可以帮助您对采集的数据进行分析和图表显示，便于监测环境变化。
三、操作步骤1. 开机与关机a) 开机：按下电源按钮，设备会自动开机并显示欢迎界面。
b) 关机：长按电源按钮，设备会询问是否关闭，确认后即可关机。
2. 数据采集a) 温度采集：将环境温度传感器插入K37数据采集器的相应插槽，设备会自动检测并开始采集温度数据。
b) 湿度采集：将湿度传感器插入相应插槽，设备会自动开始采集湿度数据。
c) 气压采集：将气压传感器插入相应插槽，设备会开始采集气压数据。
3. 数据传输与存储a) 通过USB接口传输：连接采集器和电脑，打开设备自带的数据传输软件，点击“导出”按钮将数据传输到电脑上。
b) 通过无线方式传输：在设备和电脑之间建立蓝牙或Wi-Fi连接，使用配套的手机App或电脑软件实现数据传输。
c) 数据存储：在设备内建存储器中，可以通过软件导出已存储的数据，或清空存储器以释放空间。
4. 数据分析与显示a) 打开配套的软件，导入采集的数据。
b) 选择要分析和显示的数据类型，可以选择多个数据项。
c) 点击“分析”按钮，软件会生成相应的图表和报告，帮助您直观地了解环境变化情况。
四、注意事项1. 请避免在高温、潮湿、强磁等环境中使用该设备。
2. 使用过程中请注意防止碰撞和摔落，以免损坏设备。
3. 请勿将设备长时间暴露在阳光下或放置在高温环境中。
4. 如发现设备有异常情况，请及时停止使用并联系售后服务。
AF-HK100 环保数采仪 安装使用说明书
AF-HK100环保数采仪安装使用说明书安科瑞电气股份有限公司ACREL CO.,Ltd.2021.12申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1.概述 (5)2.功能简介 (6)2.1外形图 (6)2.2产品型号规格 (6)3.技术参数 (7)4.安装接线说明 (8)4.1安装尺寸 (8)4.2外形尺寸 (8)4.3接线及接口说明 (9)4.4安装注意事项 (12)5.产品操作说明 (12)5.1数采仪上位机调试说明 (13)5.1.1进入主界面 (13)5.1.2系统参数获取及设置 (13)5.1.3平台设置 (14)5.1.4设备设置 (15)5.1.5实时数据读取 (17)5.1.6回叫数据 (17)5.2数采仪操作说明 (18)5.2.1实时数据 (18)5.2.2历史数据 (20)5.2.3导出历史数据 (20)5.2.4版本信息 (22)5.2.5日志 (23)5.2.6设置 (24)5.2.6.1平台设置 (24)5.2.6.2网络设置 (25)5.2.6.3串口设置 (26)5.2.6.4LORA设置 (26)5.2.6.5设备设置 (27)5.2.6.5系统设置 (28)5.2.6.6模拟量通道设置 (30)6.常见故障分析 (30)7.出厂配置清单 (32)1.概述AF-HK100污染源在线自动监控（监测）数据采集传输仪，是按照《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ477-2009）的标准开发的新一代智能数据采集器，全面满足标准对采集器的各种要求。
AF-HK100包含了多种常见的通信方式，技术要求和性能指标达到并优于标准中的要求。
环保数采仪说明书(1)
网址：电话：020-6622 4998前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2015年11月，版本号：2.2。
网址：电话：020-6622 4998请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告●只有受过培训的专职人员才能进行设备安装调试和操作。
●接通电源之前请确认设备的电源电压是否与供电电压一致。
●电源需要有接地端。
●必须在设备断电的情况下进行接线。
●必须在设备断电的情况下插拔SIM卡。
●未经过培训的人员，不得打开设备外壳。
网址：电话：020-6622 4998第一章.概述 (6)1-1.产品的通信方式说明 (6)1-2.产品的数据采集原理 (6)1-3.产品特点 (7)第二章. 产品技术参数 (9)2-1.外形图 (9)2-2.技术参数 (9)2-3.使用条件 (10)第三章.安装与维护 (11)3-1.接线前的准备 (11)3-2.接线说明 (11)3-3.跳线说明 (13)3-4.安装注意事项 (13)3-5.设备的维护与保养 (13)3-6.设备的保修 (14)3-7.设备安装尺寸 (14)第四章．显示和键盘操作 (16)4-1．主菜单 (16)4-2．采集量显示 (16)4-3．显示符号说明 (17)网址：电话：020-6622 49984-4．LED指示灯说明 (18)4-5．键盘 (19)4-6．系统设置 (21)4-6-1．采集器参数设置 (22)4-6-2．网络参数设置 (23)4-6-3．服务器参数设置 (24)4-6-4．串口参数设置 (26)4-6-5．模拟量参数设置 (29)4-6-6．远程升级 (32)4-6-7．查询产品编码 (36)4-6-8．隐藏的功能和菜单 (37)4-7．历史记录查询 (38)4-7-1．输入查询起始时间 (39)4-7-2．查询记录 (39)4-7-3．查询小时数据 (40)4-7-4．查询日数据 (41)4-7-5．查询月数据 (42)4-7-6．小时总量曲线 (43)4-7-7．日总量曲线 (44)4-7-8．月总量曲线 (45)4-7-9．历史记录导出 (46)第五章．K37现场安装流程说明 (49)5-1．安装前准备 (49)网址：电话：020-6622 49985-2．系统设置 (49)5-3．前端仪表连接 (49)5-4．连网 (50)第六章．常见故障及处理方法 (51)6-1．无显示 (51)6-2．不能联网 (51)6-3．开机与关机方法 (51)6-4．模拟量采集数据不准确或者采集不到数据 (52)6-5．串口采集不到数据 (53)附件一：污染物编码表 (55)附件二：K37支持的智能仪表型号列表 (58)网址：电话：020-6622 4998第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。
K环保数采仪使用说明书
K环保数采仪使用说明书 The Standardization Office was revised on theafternoon of December 13, 2020前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2018 年3 月，版本号：2.6。
请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告● 只有受过培训的专职人员才能进行设备安装调试和操作。
● 接通电源之前请确认设备的电源电压是否与供电电压一致。
● 电源需要有接地端。
● 必须在设备断电的情况下进行接线。
● 必须在设备断电的情况下插拔SIM 卡。
● 未经过培训的人员，不得打开设备外壳。
第一章、概述 (5)1-1．产品的通信方式说明 (5)1-2．产品的数据采集原理 (5)1-3．产品特点 (6)第二章、产品技术参数 (8)2-1．外形图 (8)2-2．技术参数 (9)2-3．使用条件 (9)第三章、安装与维护 (10)3-1．接线前的准备 (10)3-2．接线说明 (11)3-3．跳线说明 (12)3-4．安装注意事项 (13)3-5．设备的维护与保养 (13)3-6．设备的保修 (13)3-7．设备安装尺寸： (14)第四章、显示和键盘操作 (15)4-1．主菜单 (15)4-2．采集量显示 (15)4-3．显示符号说明 (17)4-4．LED 指示灯说明 (17)4-5．键盘 (18)4-6．系统设置 (20)4-6-1．采集器参数设置： (21)4-6-2．网络参数设置： (22)4-6-3．服务器参数设置： (23)4-6-4．串口参数设置： (26)4-6-5．模拟量参数设置： (30)4-6-6．远程升级： (33)4-6-7．查询产品编码： (37)4-6-8．扩展参数： (38)4-6-9．隐藏的功能和菜单： (39)4-7．历史记录查询 (41)4-7-1．输入查询起始时间： (42)4-7-2．查询记录： (42)4-7-3．查询小时数据： (43)4-7-4．查询日数据： (44)4-7-5．查询月数据： (45)4-7-6．小时总量曲线： (45)4-7-7．日总量曲线： (47)4-7-8．月总量曲线： (48)4-7-9．历史记录导出： (49)第五章、K37 现场安装流程说明 (51)5-1、安装前准备 (51)5-2、系统设置 (51)5-3、前端仪表连接 (52)5-4、连网 (52)第六章、常见故障及处理方法 (54)6-1、无显示 (54)6-2、不能联网 (54)6-3、开机与关机方法 (54)6.4、模拟量采集数据不准确或者采集不到数据 (55)6.5、串口采集不到数据 (56)附录一污染物编码表 (58)一、噪声 (58)二、废气 (59)三、废水 (60)附录二K37 支持的智能仪表型号列表 (61)附录三数采仪作MODBUS 从站输出 (66)附录四自定义仪表型号3333、4444 的设置说明 (68)附件五产品的售后服务 (70)附件六产品保修卡 (71)附件七数采仪验收参考资料 (72)第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。
环保采集器使用手册
环保数据采集仪使用说明书目录1 前言..................................................................................................................................................３1.1 概述.....................................................................３1.2 功能特点.................................................................３1.3 技术指标.................................................................４2 安装和接线说明..............................................................................................................................５2.1 接线图...................................................................５2.2 指示灯状态...............................................................６3 数据采集仪设置..............................................................................................................................７3.1 用设置软件设置...........................................................７3.1.1 设置前准备.................................................................................................................７3.1.2 修改常规参数.............................................................................................................７3.1.3 通道设置.....................................................................................................................８3.1.4 串口参数.....................................................................................................................９3.1.5 关于网口参数设置.............................................................................................１０3.2 用显示屏设置...........................................................１１3.2.1 系统查看...................................................................................................................１１3.2.2 系统设置...................................................................................................................１２3.2.3 触摸屏操作...............................................................................................................１６4数采仪测试说明........................................................................................................................２０4.1 本地测试...............................................................２０4.1.1 测试前准备.............................................................................................................２０4.1.2 测试功能.................................................................................................................２２5行业应用....................................................................................................................................２３5.1 典型应用...............................................................２３6升级程序....................................................................................................................................２４升级操作....................................................................２４升级注意事项................................................................２４1 前言1.1 概述环保专用采集仪是我公司为满足环保行业特殊需求定制开发的一款高性能数据采集传输设备。
环保监测数据采集与分析系统操作手册
环保监测数据采集与分析系统操作手册第一章系统概述 (2)1.1 系统简介 (2)1.2 系统功能 (3)第二章系统安装与配置 (3)2.1 系统安装 (3)2.2 系统配置 (4)第三章数据采集设备 (5)3.1 设备选型 (5)3.2 设备安装与调试 (5)3.3 设备维护与保养 (6)第四章数据采集流程 (6)4.1 数据采集原理 (6)4.2 数据采集方法 (6)4.3 数据采集异常处理 (7)第五章数据传输与存储 (7)5.1 数据传输方式 (7)5.2 数据存储策略 (8)5.3 数据备份与恢复 (8)第六章数据预处理 (9)6.1 数据清洗 (9)6.1.1 识别错误与异常 (9)6.1.2 处理错误与异常 (9)6.1.3 验证清洗效果 (9)6.2 数据整合 (9)6.2.1 数据来源与格式 (9)6.2.2 数据匹配与关联 (10)6.2.3 数据转换与合并 (10)6.3 数据标准化 (10)6.3.1 标准化方法 (10)6.3.2 标准化的应用 (10)第七章数据分析 (10)7.1 数据分析方法 (10)7.2 数据可视化 (11)7.3 数据挖掘与应用 (11)第八章报表管理 (12)8.1 报表 (12)8.2 报表输出 (12)8.3 报表维护 (13)第九章系统管理 (13)9.1 用户管理 (13)9.1.1 用户创建 (13)9.1.2 用户维护 (13)9.1.3 用户删除 (13)9.2 权限管理 (14)9.2.1 权限分类 (14)9.2.2 权限分配 (14)9.2.3 权限验证 (14)9.3 系统日志 (14)9.3.1 日志分类 (14)9.3.2 日志存储 (15)9.3.3 日志查看与导出 (15)第十章系统安全 (15)10.1 数据安全 (15)10.2 系统安全 (15)10.3 网络安全 (16)第十一章故障排除与维护 (16)11.1 常见故障处理 (16)11.2 系统升级与维护 (17)11.3 用户支持 (17)第十二章系统培训与使用 (17)12.1 系统操作培训 (17)12.1.1 培训对象 (17)12.1.2 培训内容 (18)12.1.3 培训方式 (18)12.2 系统使用指南 (18)12.2.1 系统概述 (18)12.2.2 系统安装与配置 (18)12.2.3 系统操作流程 (18)12.2.4 常用功能模块介绍 (18)12.2.5 系统维护与故障排除 (18)12.3 系统维护与升级 (18)12.3.1 系统维护 (19)12.3.2 系统升级 (19)第一章系统概述1.1 系统简介本文旨在对某一特定系统进行全面而深入的概述。
K37A环保数据采集器使用说明 (2)
K37A环保数据采集器使用说明1. 简介K37A环保数据采集器是一款专用于采集环境相关数据的设备。
它通过多种传感器实时监测大气中的温度、湿度、气压、PM2.5和PM10等指标，并将数据存储到内部存储器或通过无线方式传输到远程服务器。
本文档将详细介绍K37A环保数据采集器的使用方法与注意事项。
2. 功能特点•多种传感器：K37A环保数据采集器配备了精确的温度传感器、湿度传感器、气压传感器和颗粒物传感器，可同时监测多个环境参数。
•实时监测：数据采集器能够实时监测大气中的温度、湿度、气压、PM2.5和PM10等指标，确保数据的准确性和可靠性。
•数据存储：采集器内置存储器可存储大量数据，支持离线采集和后续导出。
•数据传输：支持通过无线方式将采集到的数据传输到远程服务器，方便用户实时获取数据和进行远程监控。
•可视化界面：通过配套的数据分析软件，用户可以直观地查看和分析采集到的数据，并生成报表和图表。
3. 使用步骤3.1 准备工作•确保采集器已经充电，并且电量足够支持一段时间的使用。
•确保采集器内存卡已插入，确保数据可以正常存储。
•确保采集器已连接到无线网络，确保数据可以实时传输到远程服务器。
3.2 启动采集器按下采集器的电源按钮，等待设备启动。
启动后，采集器将自动开始监测环境数据，并将数据存储到内存卡和远程服务器。
3.3 查看数据用户可以通过以下方式查看采集到的数据：•直接在采集器上查看：采集器配备了一块小型液晶屏幕，用户可以在屏幕上直接查看当前的环境数据和采集器的状态。
•连接到电脑：通过USB数据线将采集器连接到电脑上，使用配套的数据分析软件查看采集到的数据。
软件可以将数据以图表和报表的形式展示，并支持数据导出。
•连接到远程服务器：用户可以通过互联网连接到远程服务器，使用配套的APP或网页查看采集到的数据。
用户可以随时随地查看数据和进行远程监控。
3.4 常见问题与解决方法3.4.1 采集器无法启动•确保采集器电量充足，如果电量不足，请将采集器充电。
新意JLWZ-2016数据采集仪说明书
4-1. 数采仪网络参数设置................................................11 4-2. 数采仪具体参数设置................................................15
实时反向控制现场仪器动作 支持环保行业、地方传输规约 设置各项报警上下限，超标警报 设置电源检测，断电源警报 产品本地、远程配置管理 实时采集现场仪器检测数据 持接入现场各类仪器接口 支持多种网络传输模式 设置门禁功能，二级门禁警报 可在当地或远程进行调试、升级管理
１
新意 JLWZ-2016 环保数据采集传输仪 使用说明书
六、常见故障及处理方法.....................53
１
新意 JLWZ-2016 环保数据采集传输仪 使用说明书
一、概 述
为了有效监管辖区企业的污染排放情况，各级环保部门已开始采用污染源在 线监控系统，对相关企业的污水、废气、噪声的排放情况以及环保设施的运行情 况等进行实时监控。各企业的污染排放情况通过广域网络传送到环保部门的污染 源在线监控系统平台，从而使得环保部门可对企业的排污情况进行集中和实时监 管，有效提高了监管效率和效果，大大提升了管理的智能化程度。 一个完整的 污染源在线监控系统由二部分组成，其一是运行在环保部门的软件监测平台，这 个平台接收现场数据，能保存和显示各企业的实时排放数据，有超标报警、统计 和报表等基本功能。其二是安装在各企业排污口的相关监测仪器和采集通信设 备，这些仪器设备自动测量采集污染物数据，并将数据上报到污染源在线监测平 台。
1-1. 仪器的通信方式说明：
数采仪，对厂家、企业等单位产生的污水排放、废气排放、环保设施的运 行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了 有效的手段。环境监测信息中心与污染源监测点通过网络进行数据通信，默认采 用无线GPRS/CDMA 通信方式，具有实时性强、无须布线、通信费用低廉、网络覆 盖面广等优点。也可根据企业具体情况来选择采用ADSL拨号上网的方式，具有速 度快、费用低、通信稳定可靠等优点。而如果污染源所属单位已有宽带，并可以 提供节点给采集器使用，则可以直接加以使用。
K37环保数据采集器使用说明书
K37环保数据采集器使用说明书一、产品概述K37 环保数据采集器是一款专门为环保监测领域设计的高性能数据采集设备。
它能够准确、实时地采集和传输各类环境监测数据，为环保工作提供重要的数据支持。
二、产品特点1、高精度测量：采用先进的传感器和测量技术，确保数据的准确性和可靠性。
2、多种接口：支持多种数据接口，方便与不同类型的监测设备连接。
3、远程传输：具备远程数据传输功能，可将采集到的数据实时发送到指定的服务器。
4、稳定性强：在恶劣的环境条件下仍能稳定工作，适应各种复杂的应用场景。
5、易于安装和操作：结构紧凑，安装简便，操作界面友好，方便用户使用。
三、技术参数1、测量范围：根据不同的监测项目而定，例如温度测量范围为－50℃至 100℃。
2、测量精度：例如温度测量精度为 ±05℃。
3、数据存储容量：可存储大量的监测数据，例如_____GB。
4、电源要求：输入电压为_____V，功耗为_____W。
四、设备组成1、主机：包含数据处理和传输模块。
2、传感器接口：用于连接各类环境监测传感器。
3、显示屏：显示实时监测数据和设备状态信息。
4、按键：用于设备的操作和设置。
五、安装步骤1、选择合适的安装位置，应避免阳光直射、雨淋和强电磁场干扰。
2、将采集器固定在安装位置上，确保稳固可靠。
3、连接监测传感器，按照传感器的接口类型和连接说明进行正确连接。
4、接通电源，检查设备是否正常启动。
六、操作说明1、开机按下电源键，设备启动，显示屏亮起，显示欢迎界面和设备信息。
2、主菜单设备启动后，进入主菜单，包括数据采集、数据查询、设备设置等选项。
3、数据采集选择数据采集选项，设备开始自动采集连接的传感器数据，并实时显示在显示屏上。
4、数据查询在主菜单中选择数据查询选项，可以查看历史采集数据，可按照时间、监测项目等条件进行筛选和查询。
5、设备设置（1）网络设置：设置设备的网络连接参数，包括 IP 地址、子网掩码、网关等，以实现远程数据传输。
数采仪说明书
数采仪使用说明书目录1 前言 (3)1.1 概述 (3)1.2 功能特点 (3)1.3 技术指标 (4)2 安装和接线说明 (5)2.1 接线图 (5)2.2 指示灯状态 (6)3数据采集仪设置 (7)3.1 用设置软件设置 (7)3.1.1 设置前准备 (7)3.1.2 修改常规参数 (7)3.1.3 模拟量通道设置 (8)3.1.4 串口协议和网口的设置 (9)3.1.5 关于串口污染物设置 (10)3.2 用显示屏设置 (11)3.2.1 系统查看 (12)3.2.2 系统设置 (12)3.2.3 触摸屏操作 (16)4 数采仪测试说明 (20)4.1 本地测试 (20)4.1.1 测试前准备 (20)4.1.2 测试功能 (22)5 行业应用 (23)5.1 典型应用 (23)6 升级程序 (24)6.1 升级操作 (24)6.2 升级注意事项 (24)/、八— 1 前言1.1 概述环保专用采集仪是我公司为满足环保行业特殊需求定制开发的一款高性能数据采集传输设备。
系统采用 Atmel 公司的ARM9处理器，嵌入式 Linux 操作系统和实时数据库，符合 HJ/T212-2005 《污染源在线自动监测（监控）系统数据传输标准》和 IEC-104 规约。
实现了 对一次仪表的实时监控，永远在线，并通过模拟信号接口、数字信号接口、 RS232/485 接口 与流量计、COD PH 仪、氨氮、余氯、烟气测量仪等多种仪器连接，使得对一次仪表监控， 更加方便快捷。
采集的数据通过GPRS/CDM 无线网络将数据传输到环保监控平台，从而实现数据的远程传输和设备反控，同时设备配有 3.5 '的真彩TFT 液晶显示屏，能够随时观测到污染物排放 的实时曲线，同时也可以调阅1 年以上历史数据，为未来的环保执行提供强力的保证。
1.2 功能特点环保在线监测系统结构分为前端数据采集、数据远程传输和上位机监控平台三个部分我公司的环保专用采集仪是集采集与传输为一体， 降低了维护成本。
F-HJ100 环保数据采集传输仪使用说明书
F-HJ100环保数据采集传输仪使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层F-HJ100环保数据采集传输仪使用说明书文档版本密级V1.0.0产品名称：环保数据采集传输仪共39页型号产品类别F-HJ100环保数据采集传输仪文档修订记录日期版本说明作者2020-08-27V1.0.0初始版本林春平2/38著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith、四信、、、均系厦门四信注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
3/384/38产品外形图目录第一章产品简介 (7)1.1产品概述 (7)1.2产品特点 (8)1.3产品规格 (9)第二章安装 (12)2.1概述 (12)2.2开箱 (12)2.3安装与电缆连接 (12)2.4电源说明 (20)2.5指示灯说明 (20)2.6设备固定说明 (20)2.7设备防雷说明 (20)第三章环保数采仪功能说明 (21)3.1应答模式 (21)3.2定时采集预设置的传感器数据 (21)3.3本地存储采集数据 (22)3.4人工置数 (22)3.5远程查询实时数据 (22)3.6远程查询时段数据 (22)3.7电池电压上报功能 (22)3.8主备中心功能 (22)3.9参数配置 (23)3.10远程管理 (23)第四章UI界面 (24)4.1开机界面 (24)4.2通道信息界面 (24)4.3主界面 (25)第五章参数配置 (26)第六章程序升级 (27)6.1本地升级 (27)6.1.1串口升级 (27)6.1.2TF卡升级 (28)6.2远程升级 (28)第七章参数配置 (32)7.1系统结构 (32)7.2环保数采仪与监控中心初始化通讯流程 (33)7.3在线监控（监测）仪器仪表与数采仪的通讯方式 (33)7.4在线监控（监测）仪器仪表与数采仪的电气接口标准 (33)7.5在线监控（监测）仪器仪表与数采仪的串行通讯标准 (34)7.5.1串行通讯总线结构 (34)7.5.2串行通讯传输协议 (34)5/387.5.3串行通讯传输内容 (34)附录 (35)超级终端 (36)6/387/38第一章产品简介1.1产品概述F-HJ100环保数采仪是新型生态环境监测、污染源监控专用数据采集器，按照工业级标准设计，针对生态环境监测的各种要求做了专门的优化，支持有线以太网、无线2G/3G/4G （全网通）等，满足不同现场环境下对远程通信的要求。
K37环保数据采集器使用指导书
前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2014年7月，版本号：2.0。
请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告●只有受过培训的专职人员才能进行设备安装调试和操作。
●接通电源之前请确认设备的电源电压是否与供电电压一致。
●电源需要有接地端。
●必须在设备断电的情况下进行接线。
●必须在设备断电的情况下插拔SIM卡。
●未经过培训的人员，不得打开设备外壳。
第一章.概述 (5)1-1.产品的通信方式说明 (5)1-2.产品的数据采集原理 (5)1-3.产品特点 (6)第二章.产品技术参数 (8)2-1.外形图 (8)2-2.技术参数 (8)2-3.使用条件 (9)第三章.安装与维护 (10)3-1.接线前的准备 (10)3-2.接线说明 (11)3-3.跳线说明 (12)3-4.安装注意事项 (13)3-5.设备的维护与保养 (13)3-6.设备的保修 (13)3-7.设备安装尺寸 (14)第四章．显示和键盘操作 (15)4-1．主菜单 (15)4-2．采集量显示 (15)4-3．显示符号说明 (17)4-4．LED指示灯说明 (17)4-5．键盘 (18)4-6．系统设置 (20)4-6-1．采集器参数设置 (21)4-6-2．网络参数设置 (22)4-6-3．服务器参数设置 (23)4-6-4．串口参数设置 (25)4-6-5．模拟量参数设置 (28)4-6-6．远程升级 (31)4-6-7．查询产品编码 (35)4-6-8．隐藏的功能和菜单 (36)4-7．历史记录查询 (38)4-7-1．输入查询起始时间 (38)4-7-2．查询记录 (39)4-7-3．查询小时数据 (40)4-7-4．查询日数据 (40)4-7-5．查询月数据 (41)4-7-6．小时总量曲线 (42)4-7-7．日总量曲线 (44)4-7-8．月总量曲线 (45)4-7-9．历史记录导出 (46)第五章．常见故障及处理方法 (48)5-1．无显示 (48)5-2．不能联网 (48)5-3．开机与关机方法 (48)5-4．模拟量采集数据不准确或者采集不到数据 (49)5-5．串口采集不到数据 (50)附件一：污染物编码表 (52)附件二：K37支持的智能仪表型号列表 (55)第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。
数采仪说明书
数采仪说明书Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-数采仪使用说明书目录1 前言概述环保专用采集仪是我公司为满足环保行业特殊需求定制开发的一款高性能数据采集传输设备。
系统采用Atmel公司的ARM9处理器，嵌入式Linux操作系统和实时数据库，符合HJ/T212-2005《污染源在线自动监测（监控）系统数据传输标准》和IEC-104规约。
实现了对一次仪表的实时监控，永远在线，并通过模拟信号接口、数字信号接口、RS232/485接口与流量计、COD、PH仪、氨氮、余氯、烟气测量仪等多种仪器连接，使得对一次仪表监控，更加方便快捷。
采集的数据通过GPRS/CDMA无线网络将数据传输到环保监控平台，从而实现数据的远程传输和设备反控，同时设备配有‘的真彩TFT液晶显示屏，能够随时观测到污染物排放的实时曲线，同时也可以调阅1年以上历史数据，为未来的环保执行提供强力的保证。
功能特点环保在线监测系统结构分为前端数据采集、数据远程传输和上位机监控平台三个部分, 我公司的环保专用采集仪是集采集与传输为一体，大大提搞了系统的稳定性与可靠性，同时降低了维护成本。
1．多种类型的数据输入接口功能，基本配置：8AI 、4DI 、2DO 、液晶屏显示、8路RS232/485(可扩展)。
2．系统为模块化结构设计，可方便扩展标准I/O口（16AI、8DI、8DO）或电量采集集单元3．‘的真彩TFT液晶触摸显示屏4．64M SDRAM，256M Flash，可选外部存储：SD卡及USB存储设备。
5．系统自带实时时钟，时钟能到200M,速度快，掉电自动计时功能，支持远程校时。
6．支持本地或远程参数设置，如：修改定时上传间隔时间，最大及最小量程、数采仪地址、报警上下限值等。
7．支持下端反控功能。
8．内置Linux操作系统，网络功能强大9．RTDB实时数据库，可以支持用户自行开发10．支持GPRS/CDMA/ADSL/PSTN/WLAN/短波电台等多种通讯方式。
RS-SCY-200环境数据采集仪V2.0说明书
RS-SCY-200环境数据采集仪用户手册文档版本：V2.0目录1.产品简介 (3)2.产品选型 (3)3.功能特点 (3)4.技术参数说明 (4)5.外形尺寸说明 (5)6.设备安装及维护 (5)6.1设备清单 (5)6.2接线前后注意事项 (5)6.3接线说明 (6)6.4安装方式 (8)6.5设备安装注意事项 (8)6.6设备维护与保养 (8)6.7常见问题及解决方法 (8)7.设备操作说明 (9)8.配置软件使用说明 (10)8.1配置软件下载 (10)8.2搜索连接设备 (11)8.3设备信息说明 (11)8.4历史数据说明 (12)8.5系统设置说明 (12)8.5.1基础参数说明 (13)8.5.2网络参数说明 (14)8.5.3节点参数说明 (14)8.5.4槽位参数说明 (15)8.5.5LED屏幕参数 (16)8.5.6继电器参数说明 (16)9.设备连接平台说明 (17)10.联系方式 (19)11.文档历史 (19)1.产品简介RS-SCY-200系列是我司为满足国家环保监测管理部门对各排放点进行集中管理需求所设计的一款环境数据采集仪。
整机采用7寸电容触摸屏，支持实时数据及历史数据显示，基本参数修改等功能。
自带5路RS485数字输入通道，支持采集我司所有的RS485型设备，可实现数据、命令双向传输。
8路模拟量输入通道。
4路开关量输入通道。
支持外接LED屏幕。
同时设备自带2路继电器，支持平台、自动、定时等控制方式。
支持4G、以太网、RS485有线等传输方式，可因地制宜选择网络方式。
设备支持手机蓝牙连接设备进行参数配置、历史数据查看及分析。
支持断电检测、200V交流电压检测、100V直流电压检测、内置高精度时钟。
此外设备可根据自身需求选择声光报警、应急电源等功能。
2.产品选型RS-公司代号SCY-环境数采仪200-升级版200-BJQ-升级版带声光报警器200P-升级版带EPS200P-BJQ-升级版带EPS、声光报警器4G4G上传ETH网口上传3.功能特点⏹7寸电容触摸屏，中文展示，界面操作简洁。
W5100HB-III环保数采仪使用说明
环保数据采集仪使用说明书北京万维盈创科技发展有限公司目录1 前言...........................................................................................................................................３1.1 概述....................................................................................................................................３1.2 功能特点............................................................................................................................３1.3 技术指标............................................................................................................................４2 安装和接线说明.......................................................................................................................５2.1 接线图................................................................................................................................５2.2 指示灯状态........................................................................................................................６3 数据采集仪设置.......................................................................................................................７3.1 用设置软件设置................................................................................................................７3.1.1 设置前准备.................................................................................................................７3.1.2 修改常规参数.............................................................................................................７3.1.3 模拟量通道设置.........................................................................................................８3.1.4 串口协议和网口的设置.............................................................................................９3.1.5 关于串口污染物设置.........................................................................................１０3.2 用显示屏设置................................................................................................................１１3.2.1 系统查看...................................................................................................................１１3.2.2 系统设置...................................................................................................................１２3.2.3 触摸屏操作...............................................................................................................１６4 数采仪测试说明.................................................................................................................２０4.1 本地测试........................................................................................................................２０4.1.1 测试前准备.............................................................................................................２０4.1.2 测试功能.................................................................................................................２２5 行业应用.............................................................................................................................２３5.1 典型应用........................................................................................................................２３6 升级程序.............................................................................................................................２４6.1 升级操作.....................................................................................................................２４6.2 升级注意事项.............................................................................................................２４1 前言1.1 概述环保专用采集仪是我公司为满足环保行业特殊需求定制开发的一款高性能数据采集传输设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
600环保数据采集器使用说明书上海上天精密仪器2017年6月前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本2016年2月，版本号：1.2。
请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我公司不承担责任。
警告●只有受过培训的专职人员才能进行设备安装调试和操作。
●接通电源之前请确认设备的电源电压是否与供电电压一致。
●电源需要有接地端。
●必须在设备断电的情况下进行接线。
●必须在设备断电的情况下插拔SIM卡。
●未经过培训的人员，不得打开设备外壳。
第一章.概述 (6)1-1.产品的通信方式说明 (6)1-2.产品的数据采集原理 (7)1-3.产品特点 (8)第二章. 产品技术参数 (10)2-1.外形图 (10)2-2.技术参数 (11)2-3.使用条件 (12)第三章.安装与维护 (13)3-1.接线前的准备 (13)3-2.接线说明 (14)3-3.跳线说明 (15)3-4.安装注意事项 (16)3-5.设备的维护与保养 (17)3-6.设备的保修 (17)3-7.设备安装尺寸 (18)第四章．显示和键盘操作 (19)4-1．主菜单 (19)4-2．采集量显示 (20)4-3．显示符号说明 (22)4-4．LED指示灯说明 (23)4-5．键盘 (24)4-6．系统设置 (27)4-6-1．采集器参数设置 (28)4-6-2．网络参数设置 (30)4-6-3．服务器参数设置 (31)4-6-4．串口参数设置 (34)4-6-5．模拟量参数设置 (38)4-6-6．远程升级 (42)4-6-7．查询产品编码 (45)4-7．历史记录查询 (48)4-7-1．输入查询起始时间 (49)4-7-2．查询记录 (49)4-7-3．查询小时数据 (51)4-7-4．查询日数据 (52)4-7-5．查询月数据 (53)4-7-6．小时总量曲线 (54)4-7-7．日总量曲线 (55)4-7-8．月总量曲线 (56)4-7-9．历史记录导出 (58)第五章．常见故障及处理方法 (59)5-1．无显示 (59)5-2．不能联网 (59)5-3．不能读取仪表的数据 (60)附件一：污染物编码表 (61)附件二：BQK-600支持的智能仪表型号列表 (63)第一章、概述1-1．产品的通信方式说明环境监测数据采集系统，对厂矿、企业等单位产生的污水排放、废气排放、环保设施的运行等进行实时监控，从而为环保监测管理部门对这些排放点进行集中管理提供了有效的手段。
环境监测信息中心与污染源监测点通过网络进行数据通信，有多种网络可以选择，如无线GPRS/CDMA通信方式，具有实时性强、无须布线、通信费用低廉、网络覆盖面广等优点。
如有条件的地方，也可采用ADSL拨号上网的方式，具有速度快、费用低、通信稳定可靠等优点。
而如果污染源所属单位已有宽带，并可以提供节点给采集器使用，则可以直接加以使用，这样也就不会因此产生通信费用。
BQK-600环保数据采集器，是按照《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ 477-2009）的标准开发的新一代智能数据采集器，全面满足标准对采集器的各种要求。
BQK-600包含了多种常见的通信方式，技术要求和性能指标达到并优于标准中的要求。
软件上，BQK-600完全支持《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212-2005）通信协议。
BQK-600配备的以太网接口，既可以使用现场已有的局域网宽带网络通信，也可以自行直接通过ADSL拨号上网。
BQK-600配备的GPRS通信功能，使得BQK -600在没有有线网络可用的情况下，能通过GPRS/CDMA无线通信方式，与监控中心保持正常的通信。
对于特殊的要求，如边远地区可能没有GPRS信号，BQK-600还可以通过电话线拨号的方式进行通信。
1-2．产品的数据采集原理BQK-600环保数据采集器，包含6个RS-232串口，1个RS-485串口，8路4-20mA模拟信号输入口、8路开关量输入口。
其中，6个数字通信口RS-232，用来与具有同类接口的智能仪器仪表进行通信，读取仪表的数据，这类仪表有COD在线监测仪、氨氮在线监测仪、总磷在线检测仪、重金属离子在线监测仪、流量计等。
如果有的仪表带有 RS-485接口，则可以直接使用BQK-600的RS-485串口进行数据读取。
8路4-20mA输入端口，用来接标准的4-20mA变送器电流信号，如有些型号的PH计、流量计、压力变送器等，还可以接电流互感器，用来测量环保设施的运行电流，从而可以监控这些环保设施的运行功率。
而8路开关量输入，可以用来监测环保设施的开停状态。
1-3．产品特点BQK-600环保数据采集器，是新一代环境监测、污染源监控专用数据采集器，按照工业级标准设计，针对环境监测的各种要求做了专门的优化，配备了丰富齐全的通信接口，支持局域网、ADSL、GPRS、 CDMA、PSTN等，满足不同现场环境下对远程通信的要求。
BQK-600环保数据采集器，能自动根据用户的设置实现对各种水污染源和气污染源的监控，自动对各种前端仪表进行采集和控制，不需修改程序。
BQK-600环保数据采集器，配备了丰富的采集控制端口，有6路隔离的RS-232，1路隔离的RS-485，8路高精度的模拟量采集, 8路隔离的开关量采集，2路继电器输出。
BQK-600环保数据采集器，内置了国内市场上常见的各种环保仪器仪表和在线监测仪的协议，用户可自行选择这些仪器仪表的厂家和型号，通过对BQK-600进行简单的配置即可正常使用，无需修改BQK -600的程序，方便了用户的选型、配套和使用。
BQK-600环保数据采集器，配备了可保存一年历史数据的存储器，掉电不丢失，还配备了5.7吋液晶屏,用户可随时查看采集的实时数据和历史数据，设置系统参数和前端仪器仪表的参数。
BQK-600环保数据采集器，配备了内置的锂电池，保证在外部电源掉电的情况下，BQK-600最少还可以正常工作6小时。
BQK-600环保数据采集器，支持《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》通信协议，也支持第三方的上位机通信协议。
BQK-600环保数据采集器，支持多中心通信，可同时与多个后台服务器按不同协议进行通信，而且各服务器可采用不同的通信方式，如使用GPRS与一个服务器通信，但同时使用以太网与另一个服务器通信，而且通信方式完全由用户设定。
BQK-600环保数据采集器，不需要用户进行二次开发，只需正确设置即可正常使用，BQK-600的设备代码（固件）由厂家直接开发，保证了整个系统的高度优化和稳定可靠。
对于支持反控功能的通讯协议和支持反控功能的仪表，BQK-600可以实现反控功能。
BQK-600环保数据采集器，采用工业级的硬件，一体化设计，从硬件上保证了系统的稳定性和可靠性。
BQK-600配备了高可靠性的软件系统，基于公司多年的采集器和控制器的开发经验，BQK-600所有的软硬件完全独立自主开发，并拥有完全的自主知识产权。
第二章、产品技术参数BQK-600环保数据采集器是安装在污染源排放口的数据采集通信单元，它通过RS-232、RS-485、4-20mA电流信号等对污染源的各个参数进行采集，通过GPRS/CDMA、ADSL、局域网等通信方式与远程监控中心进行通信。
BQK-600的缺省配置是带以太网和GPRS，模拟量采集信号为4-2 0mA，未安装CDMA。
如需要不同的配置，请在订货时指明，我们会提供符合您具体要求的产品。
2-2．技术参数● 6路带隔离的RS-232接口，波特率范围：1200-115200，支持Modbus协议，已内置多种仪表协议，详见附件二● 1路带隔离的RS-485接口，波特率范围：1200-115200，支持Modbus协议，已内置多种仪表协议，详见附件二● 8路模拟量输入通道，16位分辨率，支持4-20mA电流信号，0-5V电压信号，可配置为输入4路4-20mA差分电流信号，或者4路0-5V差分电压信号● 8路带隔离的开关量输入通道，输入电压范围：0-5VDC，可接受最高30VDC的电压输入● 2路继电器输出，负载能力为24VDC/1A●内置以太网接口●内置GPRS通信模块（可选配CDMA）● 320 X 240点阵的LCD，配16个触摸按键的薄膜键盘●内置存储器可以保存一年的历史数据，掉电不丢失●内置可充电锂电池，保证断电情况下最少正常运行6小时●选用工业级的部件，高可靠性、高稳定性●设备代码（固件）可以远程升级2-3．使用条件电源：220VAC，50HZ功率：25W工作温度：–20℃－+70℃工作湿度：0 －99％RH外形尺寸：251 X 206 X 87 mm重量：2KG防护等级：IP65第三章、安装与维护3-1．接线前的准备一、请确认BQK-600的电源是断开的，准备连接的仪器仪表的电源也都是断开的。
二、请确认4-20mA信号的正负极性。
三、请确认串口信号的地线和收、发信号线。
四、请确认BQK-600与仪器仪表的最大通信距离：RS-232为15米，RS-485为1000米，4-20mA电流信号小于1000米，必须使用屏蔽电缆。
五、拧开BQK-600面板四角的四颗螺钉，轻轻打开面板，可以见到内部的接线板和四排接线端子。
六、由于所有的电线电缆都必须穿过防水接头才能进入BQK-600内部，为了达到最好的防护效果，请尽量对同一类信号用一条多芯电缆。
如所有的模拟量信号用一条电缆从最右边的防水接头进入，连接到内部的模拟量端子。
七、接好线后，需要将防水接头尽量拧紧。
盖上面板后，也需要将面板上的四颗螺钉拧紧，从而使整个设备达到最好的密封防护效果。
3-2．接线说明BQK-600的接线板示意图如上所示，现将接线端子排按照从右到左的顺序具体说明如下：●最右边的端子排是8路模拟量输入端口，编号为AI1到AI8，缺省设置为读取4-20mA的电流信号，每路可以读取一路4-20mA的电流信号。
请将4-20mA电流信号的正极分别对应接到 AI1到AI8端子，将负极接到对应的标号为“AG”的端子上。
所有的标号为“AG”的端子都是模拟地线，在BQK-600内部是连通的。
