滑动变阻器对电路的影响
什么是滑动变阻器它在电路中的作用是什么
什么是滑动变阻器它在电路中的作用是什么滑动变阻器是一种电子元件，通常由一条可导电材料制成，例如碳，铁，铜或其他合金材料。
它具有两个电极，同时还有一个滑动接点，可以在电阻条上滑动。
滑动变阻器在电路中扮演着重要的作用，下面我将详细介绍其功能和应用。
一、滑动变阻器的作用滑动变阻器用来控制电路中的电阻值。
通过滑动接点在电阻条上的位置调整，我们可以改变电路中的电阻值，从而实现对电流、电压和功率的控制。
滑动变阻器常用于电子设备和电路中，具有以下几个主要的作用：1. 调节器件电阻：根据需要，我们可以通过移动滑动接点来改变电路中的电阻值。
这对于调节电路的性能和功能非常重要，例如调节音量、明暗度、速度等。
2. 分压器：滑动变阻器可以被用作分压器，将输入电压分成不同的部分输出。
通过改变滑动接点的位置，我们可以选择所需的输出电压，以满足特定的电路要求。
3. 电位器：滑动变阻器可以用作电位器，用于调整电路中的电位。
通过移动滑动接点，我们可以改变电位的大小，从而实现电路的稳定性和平衡性。
4. 控制电流：滑动变阻器可以调整电路中的电流值。
通过改变电阻值，我们可以控制电流的大小，使其符合特定要求。
这在电子设备和电路中非常常见，例如调光灯和电机控制。
二、滑动变阻器的应用滑动变阻器广泛应用于各种电子设备和电路中，以满足不同的需求。
下面是一些常见的应用领域：1. 声音控制：滑动变阻器可用作音量控制器，通常用于调节音响系统、电视等设备的音量大小。
通过移动滑动接点，我们可以改变电路的电阻值，从而控制音量的大小。
2. 光控电路：滑动变阻器也可以用于光控电路，例如调光灯。
通过滑动接点的位置调整电路中的电阻值，可以实现对光照强度的调节，从而控制灯光的明暗度。
3. 电机控制：滑动变阻器常用于电机控制电路中，通过控制电路中的电阻值来控制电机的转速和运行状态。
这在工业控制和机械领域中非常常见。
4. 电子仪器：滑动变阻器也广泛应用于各种电子仪器和测量设备中。
不同电路中滑动变阻器的作用
不同电路中滑动变阻器的作用
滑动变阻器是一种可以改变电路中电阻值的元件，其本质是一种基于电阻材料的电阻器。
在电路中，滑动变阻器通常使用旋钮控制，通过旋转调节滑动变阻器的位置来改变电
阻值，进而调节电路的功率、电流、电压等性能。
在不同的电路中，滑动变阻器常常具有不同的作用。
以下是几个常见的应用场景：
1. 模拟电路调节电阻值：滑动变阻器在模拟电路中常常用于调节电阻值，以控制电压、电流等信号的幅度，从而实现对电路性能的调节。
例如，滑动变阻器可以用于电子音
乐设备中调节输出音量大小，也可以用于调节摄像机的明暗度等。
2. 数字电路控制信号幅度：除了模拟电路外，滑动变阻器也常常在数字电路中使用。
数字电路中通常需要将一个模拟信号转换成数字信号，而滑动变阻器可以通过改变模拟信
号的电平，达到控制数字信号的幅度的效果。
因此，滑动变阻器常常用于控制数字信号发
生器中的幅度和频率。
3. 电流限制或分流：滑动变阻器可以在电路中起到电流限制或分流的作用。
例如，
在电子设备中，为了保护电路和元器件，会设置保护电路，而滑动变阻器可以在保护电路
中充当电流限制器的作用。
在电路分流时，滑动变阻器也可以帮助实现将电流分配到不同
的分支电路中。
4. 偏置电路调整：在某些电路中，需要通过调节偏置电路来调整电路的工作状态。
此时，滑动变阻器可以充当偏置电阻，通过改变电阻值来调整偏置电压的大小，从而实现
电路的调整。
总之，滑动变阻器是一种常见的电路元件，可以在不同的电路中发挥重要的作用。
通
过改变电路中的电阻值，可以实现对电路的调节和控制，进而使电路实现预设的功能。
滑动变阻器滑片移动对电路的影响
一、滑动变阻器滑片移动对电路的影响链接旧知：1、滑动变阻器是靠改变___________________来改变电阻的，从而可以改变电路中的__________，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）3、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（ ）A. 灯L1变亮，灯L2变暗B. 灯L1变暗，灯L2变亮C. 灯L1、 L2 都变亮D. 灯L1、 L2 都变暗例1、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（ ）A．A表变小、V1表变大，V2表变小 B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大 D．A表变大、V1表变小，V2表变大例2、如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，A1表的示数_______,A2表的示数_________,V表的示数________。
（填“变大”“变小”或“不变”）练习1、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（ ）A．电流表的读数变大，电压表的读数变小，灯泡变暗;B．电流表的读数变小，电压表的读数变大，灯泡变亮;C．电流表、电压表的读数都变小，灯泡变暗;D．电流表、电压表的读数都变大，灯泡变亮.2、如图所示， 电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是 （ ）A．V1减小，V2减小，A增大B．V1增大，V2减小，A增大C．V1增大，V2减小，A减小D．V1减小，V2增大，A减小3、 如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时，下列说法正确的是（ ）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大4、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为：( )A．电流表的示数变小，电压表的示数变大; B．电流表的示数变大，电压表的示数变小;C．电流表的示数变小，电压表的示数不变; D．电流表的示数变小，电压表的示数变小.5、 如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，各电表示数变化情况是_____________________6、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度 ______7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______,电压表示数 _______ ，灯的亮度 ______8、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V示数_______ ,电流表A1示数________,A2示数 __________（填“变大”“变小”或“不变”）9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度变 ______ 。
滑动变阻器 的相关计算
如图所示,电阻R=30欧,闭合开关,当滑动变阻器滑片P从 一端滑至另一端时,电压表的示数变化范围为12V~18V,则 下列说法中正确的是 A.滑动变阻器的最大阻值为20欧 B.滑动变阻器的最大阻值为10欧 C.电流表最小读数为0.3A D.电流表最大读数为0.6A
如图11所示的电路中,电源电压保持不变,R1为定值电阻,R2 是滑动变阻器,当滑片P从一端移动到另一端时,电压表示数 的变化范围是0~3V,电流表示数的变化范围是1~2A. （1）滑动变阻器R2的最大电阻 （2）电源电压 （3）R1的阻值
1.5分
2分
———
组
VS
———
组
其他组准备在VS组答错的情况下 抢答 2分
例1如图所示电路，电流表的量程为0-0.6A，电压表的量 程为0-3V，定值电阻R1阻值为10Ω，R2的最大阻值为50Ω， 电源电压为6V．开关S闭合后，在保证电流表、电压表不 被烧坏的情况下，滑动变阻器允许接入电路的最小电阻 值为______Ω． 方法一：一电表满偏，考虑另一电表是否 超过量程 当电压表的示数U1=3V时，电路中的 电流： I=U1/R1=3V/10Ω=0.3A＜0.6A 所以，此时变阻器接入电路中的 电阻最小，电路中的总电阻：
如图甲所示电路，电源电压为6V不变，滑动变阻器的 滑片P从a端移动到b端，定值电阻R 1 两端的电压随滑 动变阻器R 2 阻值变化的图象如图乙所示．问： （1）当R 2 为10Ω时，电压表的示数是多少？ （2）当电压表示数为2V时，R 1 的阻值是多少？ （3）滑动变阻器的滑片P在b端时，电阻R 1 的电流和 电压分别是多少 ？
组
其他组准备在VS组答错的情况下 抢答 2分
如图所示电路，已知电流表的量程为0～0.6A，电压流表的量 程为0～3V，定值电阻阻值为10Ω滑动变阻器R2的最大阻值为 30Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动 过程中，保证电流表、电压表不被烧坏的情况下（ B ） A．滑动变阻器滑片允许滑到最左端 B．电压表最小示数是1.5V分压电路，R2最大时，电压表示数最小 C．电路中允许通过的最大电流是0.6A D．滑动变阻器滑片移动过程中，电流表先达到最大量程
滑动变阻器四种接法对电路阻值的影响

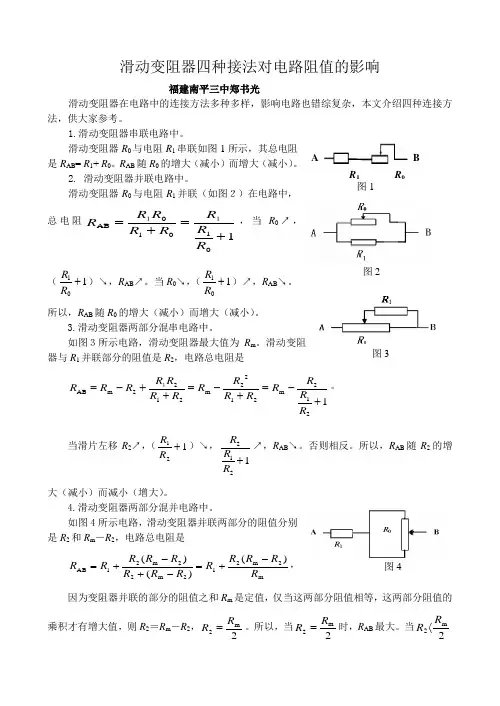

滑动变阻器四种接法对电路阻值的影响福建南平三中郑书光滑动变阻器在电路中的连接方法多种多样，影响电路也错综复杂，本文介绍四种连接方法，供大家参考。
1.滑动变阻器串联电路中。
滑动变阻器R 0与电阻R 1串联如图1所示，其总电阻是R AB = R 1+ R 0。
R AB 随R 0的增大（减小）而增大（减小）。
2. 滑动变阻器并联电路中。
滑动变阻器R 0与电阻R 1并联（如图２）在电路中，总电阻101010AB +=+=R R R R R R R R １１，当R 0↗，（101+R R ）↘，R AB ↗。
当R 0↘，（101+R R ）↗，R AB ↘。
所以，R AB 随R 0的增大（减小）而增大（减小）。
3.滑动变阻器两部分混串电路中。
如图３所示电路，滑动变阻器最大值为R m 。
滑动变阻器与R 1并联部分的阻值是R 2，电路总电阻是 1212m 2122m 2122m AB +-=+-=++-=R R R R R R R R R R R R R R １。
当滑片左移R 2↗，（121+R R ）↘，1212+R R R ↗，R AB ↘。
否则相反。
所以，R AB 随R 2的增大（减小）而减小（增大）。
4.滑动变阻器两部分混并电路中。
如图4所示电路，滑动变阻器并联两部分的阻值分别是R 2和R m －R 2，电路总电阻是m 2m212m 22m 21AB )()()(R R R R R R R R R R R R R -+=-+-+=， 因为变阻器并联的部分的阻值之和R m 是定值，仅当这两部分阻值相等，这两部分阻值的乘积才有增大值，则R 2＝R m －R 2，2m 2R R =。
所以，当2m 2R R =时，R AB 最大。
当2m2R R 〈A BR 1R 0图1 图2 图3 图4时，R AB 随R 2的增大（减小）而增大（减小）。
当2m 2R R 时，R AB 随R 2的增大（减小）而减小（增大）。
滑动变阻器对电路的影响
分析:利用上题结果,可知电路中电流I变小,R 分析:利用上题结果,可知电路中电流I变小,R1两端 电压U 变小,根据串联电路的电压特点:U =U－ 电压U1变小,根据串联电路的电压特点:U2=U－U1所 以电压表示数变大
例
三
如图,滑动变阻器最大阻值为 定值电阻R 如图 滑动变阻器最大阻值为50Ω,定值电阻 1为10 Ω,电 滑动变阻器最大阻值为 定值电阻 电 源电压为12V不变 则当滑片移动时 电流表的示数变化范 不变,则当滑片移动时 源电压为 不变 则当滑片移动时,电流表的示数变化范 围是_________, 电压表的示数变化范围是__________. 围是0.2A~1.2A 电压表的示数变化范围是 2V~12V
I
如图8-1-6所示电路中，当开关 闭合，滑片 所示电路中， 闭合， 例.如图 如图 所示电路中 当开关S闭合 P向右移动时，关于两表示数的变化 下述正确 向右移动时， 向右移动时 的是( ) 的是 A.电流表、电压表的示数均变大 电流表、 电流表 B.电流表、电压表的示数均变小 电流表、 电流表 C.电流表的示数变小，电压表的示数变大 电流表的示数变小， 电流表的示数变小 D.电流表的示数变大，电压表的示数变小 电流表的示数变大， 电流表的示数变大
课后思考：如果只有电流表而没有电压表， 课后思考：如果只有电流表而没有电压表， 你又该如何设计电路？ 你又该如何设计电路？
例
七
如图，电源电压不变，闭合开关，滑片 向左移 向左移， 如图，电源电压不变，闭合开关，滑片P向左移， 电流表和电压表示数如何变化？ 电流表和电压表示数如何变化？
例
八
如图电源电压不变，闭合开关，滑片 向右移 向右移， 如图电源电压不变，闭合开关，滑片P向右移， 电流表和电压表示数如何变化？灯的亮度如何 电流表和电压表示数如何变化？ 变化？ 变化？
电路中的滑动变阻器有什么作用
电路中的滑动变阻器有什么作用滑动变阻器（也被称为可变电阻器或电位器）是一种用于调整电路中电阻值的设备。
它常见于各种电子设备和电路中，具有多种功能和用途。
本文将探讨电路中滑动变阻器的作用及其应用。
一、电阻值调节滑动变阻器最常见的作用是调节电路中的电阻值。
通过滑动滑片，电阻器的有效电阻可以在一定范围内改变。
这个调节范围可以根据具体电阻器的特性和设计进行确定。
电阻值的改变会对电路的电流、电压和功率产生影响，因此滑动变阻器的调节功能非常重要。
二、电位器滑动变阻器经常被用作电位器，用于控制电路中的电压或信号水平。
通过调节滑片的位置，可以改变电位器两端的电压分压比例。
这在模拟电路中非常常见，例如用于音量控制或亮度调节。
可以根据需要选择适当大小的滑动变阻器，以满足电路中所需的电位调节范围。
三、电流控制滑动变阻器还可以用于控制电路中的电流。
通过调整电阻值，可以改变电路中的总电阻，从而改变电流的大小。
这对于需要根据特定要求改变电流的电路非常有用。
例如，在LED电路中，滑动变阻器可以用来调节LED的亮度，通过改变电流控制LED的发光强度。
四、精确电阻调节滑动变阻器可以提供更精确的电阻调节。
相比于固定电阻，滑动变阻器可以根据具体需求在更广泛的范围内调节电阻值。
这对于某些特殊的电路设计和实验室应用非常重要，提供了更大的灵活性和精确度。
五、电路校准和测试在电子领域中，滑动变阻器也被广泛应用于电路校准和测试。
在电路制造过程中，滑动变阻器用于调整电路的工作点和校准电路的电阻值。
在实验室中，滑动变阻器也被用于测试电路或测量仪器。
通过改变滑片位置，可以模拟不同电阻条件，以验证电路的性能和响应。
总结：滑动变阻器是电子设备和电路中常见的元器件之一。
它具有多种功能和作用，如电阻值调节、电位器、电流控制、精确电阻调节以及电路校准和测试。
滑动变阻器的灵活性和精确度使其成为电子工程师和电路设计师不可或缺的工具。
无论是在实际应用中还是在教育和实验室环境中，滑动变阻器的作用都非常重要。
滑动变阻器在初中物理电学实验中的研究
滑动变阻器在初中物理电学实验中的研究
滑动变阻器是一种能够改变电路中电阻大小的元件，它通常由一条可滑动的导体和固
定的电阻组成。
在初中物理教育中，滑动变阻器通常被用来研究电路中电阻的变化对电路
性质的影响，对于学生理解电路的工作原理和掌握基本电学知识有着重要的作用。
滑动变阻器的原理是在电路中利用其可调的电阻值来控制电流的大小。
当滑动变阻器
的滑动导体接触到电阻线的不同位置，电路中的电阻就会发生变化，从而导致电流大小或
电压大小的变化。
因此，滑动变阻器可以实现对电路的电阻进行灵活调整，满足不同电路
要求。
实验一：电阻变化对电路性质的影响
（1）实验器材：干电池、灯泡、开关、滑动变阻器
（2）实验步骤：
① 将电路中的灯泡和滑动变阻器依次与干电池直流电源相连，调整滑动变阻器的位置，观察灯泡的亮度和电流的变化。
② 重新调整滑动变阻器位置，使电路开关处于断开状态，观察灯泡的状态。
(3) 实验分析：
通过实验可以看到，电阻值的变化会对电路中的电流大小和电路元件的状态产生影响，当滑动变阻器的电阻值变小时，电路中电流会变大，灯泡亮度会变亮；当滑动变阻器的电
阻值变大时，电路中电流会变小，灯泡亮度会变暗。
同时，在调整滑动变阻器的位置时，
电路开关的状态会对电路中的电阻和电流大小产生影响。
结语：。
滑动变阻器在电路中有什么作用
滑动变阻器在电路中有什么作用滑动变阻器是一种电路元件，也是电学中常用器件之一，它可以通过来改变自身的电阻，从而起到控制电路的作用。
在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
那么滑动变阻器在电路中具体有哪些作用呢？主要作用1、保护电路。
2、滑动变阻器在电路中可以作限流器用，也可以作分压器用。
3、改变电压。
探究欧姆定律时，起到改变与其串联的用电器两端电压的作用。
4、在“伏安法”测电阻时，滑动变阻器的作用是通过改变滑动变阻器接入电路的电阻的大小，从而改变电路中的各种物理量（包括电流和电压），来达到多次测量取“平均值”的效果。
而多次测量取“平均值”是为了减小测量误差，让实验结果更准备。
5、通过改变接入电路部分的电阻来改变电路中的电流的大小和方向，从来而改变与之串联的导体（用电器）两端的电压。
在连接滑动变阻器时，要求：自“一上一下，重点在下”，金属杆和电阻丝各用一个接线柱；实际连接应根据要求选择电阻丝的两个接线柱。
6、在“伏安法”测电功率中，滑动变阻器的作用是改变小电灯泡两端电压，使其等于小电灯泡的额定电压。
滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。
滑动变阻器的电阻丝绕在绝缘瓷筒上，电阻丝外面涂有绝缘漆。
工作原理滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流的大小。
滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以当电阻横截面积一定时，电阻丝越长，电阻越大，电阻丝越短，电阻越小。
实际应用音响上调节音量大小的旋钮；台灯上调节灯光亮度的旋钮；电脑上调节显示器亮暗的旋钮；调节电烫斗的温度的旋钮，另外，汽车上的油量表，过磅称的称重仪等都利用了滑动变阻器。
另外，日常生活中我们百经常用到旋钮型变阻器，能够调整音量的电位器，调节台灯亮度的旋钮。
滑动变阻器滑片移动时对电路的影响
滑动变阻器滑片移动时对电路的影响滑动变阻器滑片移动时，会引起电路中电流和部分电路电压的变化。
这些题目因为涉及的物理量较多，分析时大家往往理不清关系。
下面根据滑动变阻器在串联电路和并联电路两种情况分析如下：一、滑动变阻器串联时对电路的影响例1．如图1所示，当滑片向右移动时电流表和两个电压表的示数如何变化？图1分析和解：首先要分析电路的连接方式，根据电流表和电压表的特点，电流表在电路中相当于导线，电压表所在的位置相当于开路（分析时可去掉），可看出，灯泡和滑动变阻器是串联，表测灯泡的电压，表测滑动变阻器的电压。
分析时可分四步进行：（1）确定滑片移动时电路的总电阻，由图1可知，R R R总灯滑=+，当滑片向右移动时R滑增大，灯泡的电阻不变，所以R总增大；（2）分析总电流，根据IUR=，因为电源电压U不变，R总增大，所以I减小，即表示数减小；（3）对定值电阻（该图中为灯泡）应用欧姆定律，判断其两断的电压U IR灯灯=，因为R灯不变I减小，所以U灯减小，即表示数减小；（4）对滑动变阻器两端的电压，即表示数，不能用欧姆定律，因为电路中I减小，R滑增大，所以U IR滑滑=无法判断，应根据U U U滑总灯=-分析，U总不变，U灯减小，可知其示数增大。
二、滑动变阻器并联时对电路的影响例2．如图2所示，电源电压保持不变，当滑片向右移动时，两个电流表一个电压表的示数如何变化？图2分析和解：本题中R1和R2并联，所以两支路互不影响，电压表测电源电压，因此，当滑片移动时表示数不变；表的示数即通过R1的电流，由IUR=1可知，U、R1不变所以它的示数不变；对表示数由IUR=2可知，当滑片向右移动时，R2增大，U不变，所以表的示数减小。
总之，解答这类问题，首先确定滑片移动时电路中电阻的变化情况，然后根据欧姆定律，串并联电路的特点进行求解。
作者：曹启刚。
(完整版)滑动变阻器对电路的影响分析
滑动变阻器对电路的影响分析在各地区各年的中考题当中，滑动变阻器动态变化电路分析历来是中考的一个重要考点，多以选择题和填空题的形式出现。
由于这种考题综合了欧姆定律、串并联电路特点、滑动变阻器等较多知识点，思维过程较长，能有效地考查了学生掌握知识、应用知识与逻辑思维能力，很受出题者青眯。
也正因为如此，此类题型能正确解答出来的考生较少。
为此本人总结了滑动变阻器动态变化电路解题方法，以供大家参考。
解题步骤：（1）简化电路；（2）判断电路连接方式 ；（3）判断电流表和电压表的测量对象;(4) 先整体再局部、先定阻部分再变阻部分分析电路中的电阻电压电流变化情况。
限于篇幅，前三步这里就不详述了．一、滑动变阻器和用电器串联：如图1，电源电压保持不变，开关闭合后，当滑片P 向右移动时，电流表和电压表的示数如何变化？分析：当滑片P 向右滑动时，滑动变阻器的电阻R P 增大，电路总电阻R 总增大，所以电流减小（即○A 示数减少）。
滑动变阻器的电压U P 增大还是减小呢？滑动变阻器的电阻R P 增大而电流I P 减小，根据公式P P P R I U •=,U P 的大小是如何变化呢？ 其实，根据R P 增大而I P 减小这是不能判断U P 的变化情况的。
所以我们要用另一种方法来做出判断：即L P U U U -=总。
因此要先判断出灯泡电压U L 的变化。
灯泡的电压L L L R I U •=，因为I L 变小，R L 不变，所以U L 变小（即○V1示数减少）。
滑动变阻器的电压L P U U U -=总，U 总不变，U L 变小，所以U P 变大。
（即○V2示数增大）。
以上分析过程我们可用以下简洁的方式表示。
R L 不变→I L R L ↓→U L ↓→○V1↓。
．．．．．．．．．．．.．．．．．．．．．．．．局部定阻部分电压电流 U 总不变→（U 总－U L ）↑→U P ↑→○V2↑ ．．．．．．．．．．．．．．．．．．．．．．局部变阻部分电压电流 思维点拨：也可以这样理解U P 的变化：串联电路中电阻大的电压大，滑动变阻器的电阻R P 增大，它的电压就增大；因总电压不变，其它用电器电压就减小（其它用电器的电阻相对减小）。
滑动变阻器滑片移动对电路的影响
一、滑动变阻器滑片移动对电路的影响链接旧知：1、滑动变阻器是靠改变___________________来改变电阻的，从而可以改变电路中的__________，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）3、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（）A.灯L1变亮，灯L2变暗B.灯L1变暗，灯L2变亮C.灯L1、L2 都变亮D.灯L1、L2 都变暗例1、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（）A．A表变小、V1表变大，V2表变小B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大D．A表变大、V1表变小，V2表变大例2、如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，A1表的示数_______,A2表的示数_________,V表的示数________。
（填“变大”“变小”或“不变”）练习1、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（）A．电流表的读数变大，电压表的读数变小，灯泡变暗;B．电流表的读数变小，电压表的读数变大，灯泡变亮;C．电流表、电压表的读数都变小，灯泡变暗;D．电流表、电压表的读数都变大，灯泡变亮.2、如图所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是（）A．V1减小，V2减小，A增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小3、 如图所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P 向左移动时，下列说法正确的是（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为：( )A ．电流表的示数变小，电压表的示数变大;B ．电流表的示数变大，电压表的示数变小;C ．电流表的示数变小，电压表的示数不变;D ．电流表的示数变小，电压表的示数变小.5、 如图所示，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程中，各电表示数变化情况是_____________________6、如图所示的电路图中，当滑动变阻器的滑片P 向下滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度 ______7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______,电压表示数 _______ ，灯的亮度 ______8、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V 示数_______ ,电流表A 1示数________,A 2示数 __________（填“变大”“变小”或“不变”）9、如图所示电路，开关S 闭合，当变阻器的滑片P 向左滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度变 ______ 。
浅议滑动变阻器在动态变化电路的作用
浅议滑动变阻器在动态变化电路的作用【摘要】：滑动变阻器是初中物理中的一个非常重要电学元件，课标要求能说出变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。
正确把滑动变阻器正确串连入电路来改变电路中的电流及用电器两端的电压或把滑动变阻器并联入电路改变电路在的电流，从而改变各支路的电功率。
在中考试题中往往把滑动变阻器的要求做了提高，经常运用到动态电路的分析中进行动态定性分析和定量计算。
下面我就将滑动变阻器与动态变化电路分析做一具体总结。
【关键词】）：滑动变阻器串联并联电阻最大值、最小值电路的定性分析和定量分析一、动态电路的定性分析滑动变阻器阻值的变化问题首先要清楚滑动变阻器工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，滑动变阻器的作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
其次，在分析电路时要弄清电路究竟是串联还是并联，如果电路中出现电流表和电压表则把电流表看成导线电压表看成断路从而把电流表和电压表去掉画出等效工作电路图在分析，下一步根据移动划片时连入电路中的阻值是如何变化，接着再根据欧姆定律I=U/R来分析电路中电流的变化，接着由U=IR来分析定值电阻两端的电压变化，最后再由电路是串联还是并联的特点来分析滑动变阻器的电压、电流、电功率变化。
例1 在如右图所示的电路中，L1是小灯泡其电阻为定值，电源电压U保持不变，当滑动变阻器滑片向左移动时，电压表、电流表的示数如何变化？小灯泡的功率如何变化？分析：先把电路中的电流表看成导线，电压表看成断路，那就知道电路是小灯泡L1和滑动变阻器R1串联，当滑片向左移动时，滑动变阻器接入电路的电阻R1变小，由于L1是定值电阻，所以串联电路的总电阻R串＝R1＋RL变小，串联电路的电流I＝U/R串，因U恒定不变，R串变小，所以I变大，电流表示数就变大。
定值电阻两端的电压U1＝IRL，因为I变D大而R L不变，所以U1变大，电压表示数变大。
即分析思路过程如下（↑表示增大，↓表示减小）：R1↓→R串↓（电源电压U不变）→I↑→U L↑=I ↑R L（R L不变）判断小灯泡的功率变化：因灯泡的电流和电压都变大，由P=UI 知小灯泡的电功率要变大，灯泡要变亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例 如图，电源电压不变，闭合开关，滑片P向左移，
七 电流表和电压表示数如何变化？
例 如图电源电压不变，闭合开关，滑片P向右移，
八 电流表和电压表示数如何变化？灯的亮度如何
变化？
I
例.如图8-1-6所示电路中，当开关S闭合，滑片 P向右移动时，关于两表示数的变化 下述正确 的是( ) A.电流表、电压表的示数均变大 B.电流表、电压表的示数均变小 C.电流表的示数变小，电压表的示数变大 D.电流表的示数变大，电压表的示数变小
局部 整体 局部 注意抓住题中不变的量，如电源电压不变， 定值电阻阻值不变。
例 如图电源电压不变，闭合开关，滑片P向右移，
二 关于电流表和电压表示数变化正确的是（ A ）
A.电压表示数增大,电流表示数减小 B.电压表示数增大,电流表示数增大 C.电压表示数不变,电流表示数减小 D.电压表示数减小,电流表示数增大
方法一
电路图
实验步骤
1、根据电路图连实物，将滑动变阻 器的滑片移到阻值最大处
2、闭合开关，分别用电压表测出 RAB 、 RX 和两端的电压U AB、 UX
3、整理器材
表达式
RX=
—UX—RA—B
U AB
方法二
电路图
实验步骤
1、根据电路图连实物。 2、闭合开关，将滑片移到 A 端，记
下电压表的示数 U ，即为电源电压 3、将滑片移到 B端，记下电压表的示
练习2．如图：当滑动变阻器的滑片向右滑 动时 电流表、电压表的示数将… ( A.B.C) A．V1示数变大 B．V2示数不变 C．A示数不变 D．三只电表示数均变小
滑动变阻器能调节灯泡亮度的是
如图所示电路中，能使灯泡由亮到熄灭的正确的电路是（）
如图所示电路，电流表的量程较大，闭合开关时发 现电流表指针几乎没有偏转，某同学拿一根导线去 检查电路的故障他将导线并接在bc、cd、ed 两端时， 电流表指针几乎没有发生偏转，将导线并接在ab两 端时，发现电流表指针发生了偏转，由此可知电路 故障可能是。
二：移动滑动变阻器滑片对电路的影响
例2.如图8-1-6所示电路中，当开关S闭合，滑片P向右 移动时，关于两表示数的变化 下述正确的是( C ) A.电流表、电压表的示数均变大 B.电流表、电压表的示数均变小 C.电流表的示数变小，电压表的示数变大 D.电流表的示数变大，电压表的示数变小
例3.在如图所示的电路中，开关S闭合后，当滑动变阻 器的滑片P由a向b滑动时， 电压表、电流表的示数的 变化情况是( D ) A.电压表的示数变大，电流表的示数变小 B.电压表的示数变大，电流表的示数变大 C.电压表的示数不变，电流表的示数不变 D.电压表的示数不变，电流表的示数变小
分析:利用上题结果,可知电路中电流I变小,R1两端 电压U1变小,根据串联电路的电压特点:U2=U－U1 所以电压表示数变大
例 如图,滑动变阻器最大阻值为50Ω,定值电阻R1为10 Ω,电
三பைடு நூலகம்
源电压为12V不变,则当滑片移动时,电流表的示数变化范 围是0_._2_A_~_1_._2_A_, 电压表的示数变化范围是__2_V_~__1_2_V__.
R1
R2
分析
P在A点，R2=0Ω ，电流表示 数最大，电压表示数也最大; P在B点, R2= 50Ω ,电流表示 数最小，电压表示数也最小。
思考：如果电压表并联在滑动变阻器两 端，结果又如何？
例 如图,滑动变阻器最大阻值为10Ω,定值电阻R1为8 Ω,电
源电压为6V不变,,电流表的量程是0—0.6A,电压表的量
综上所述：实验中滑动变阻器的主要作用有： （1）避免电路中电流过大，保护电路 （2）调节电阻两端的电压和电路中的电流
（3）滑动变阻器可以充当定值电阻
例六
在“伏安法”测电阻实验中，如果没有电流表，只 有电压表，一个已知最大电阻为RAB的滑动变阻 器，电源，开关及导线若干，请设计一个电路， 测出未知电阻Rx的阻值，写出简要的实验步骤及 Rx的表达式。
V表示数不变 D、A1表示数变小，A2表、
V表示数不变
二、滑动变阻器在电学实验中 的作用
二、滑动变阻器在电学实验中 的作用
1、在研究电流与电压关系时，滑动变阻器的作用是 保护电路并使电阻R两端电压成倍的变化
2、在研究电流与电阻关系时，滑动变阻器的作用是 保护电路并使电阻R两端电压保持不变
3、在伏安法测电阻实验中，滑动变阻器的作用是 保护电路，调节电阻两端的电压和电路中的电流， 多测几次求平均值
一、滑动变阻器对电路的改变
例 如图，电源电压不变，闭合开关，滑片P向右
一 移，电流表和电压表示数如何变化？
滑动变阻器的AP段与电 阻R1串联 滑片P右移 滑动变阻器R2连入电路 的阻值变大
串联总电阻R总变大
∵I=—UR总
电流表示数 变小
∵ U1=IR1
电压表示数 变小
一、滑动变阻器对电路的改变
解题方法：先分析电路，看滑动变阻器与 其他元件是串联还是并联，然后从滑动变 阻器电阻变化的局部入手，用欧姆定律公 式分析引起整体电流的变化，再回到局部 研究部分电压变化。
四 程是0—3V,为了保护电表则滑动变阻器的阻值调节
范围是_2__Ω__~_8_Ω___
分析
P向左移动时电流表示数变大， 电压表示数变小; P向右移动时电流表示数变小， 电压表示数变大。
例 如图，电源电压不变，闭合开关，滑片P向左移，
五 下列判断正确的是（ Css ）
（03年南京中考题）
A、三只表的示数都变大 B、三只表的示数都变小 C、 A1表、A2表示数变小，
数UX 4、整理器材
表达式
- RX=
—UX—RA—B
U UX
例六
在“伏安法”测电阻实验中，如果没有电流表，只 有电压表，一个已知最大电阻为RAB的滑动变阻 器，电源，开关及导线若干，请设计一个电路， 测出未知电阻Rx的阻值，写出简要的实验步骤及 Rx的表达式。
课后思考：如果只有电流表而没有电压表， 你又该如何设计电路？
