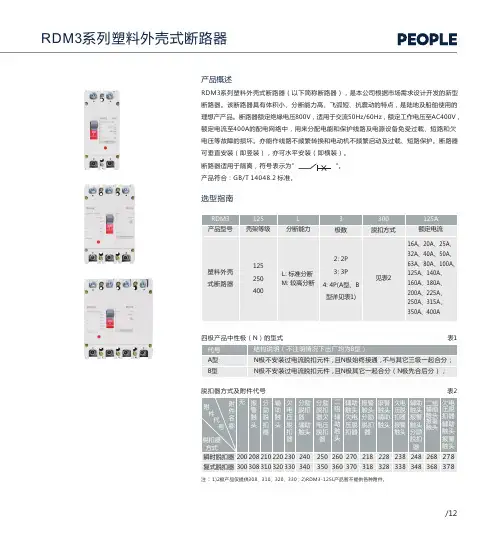

人民电器 RDM3系列塑料外壳式断路器 选型说明书
产品概述RDM3系列塑料外壳式断路器（以下简称断路器），是本公司根据市场需求设计开发的新型断路器。
该断路器具有体积小、分断能力高、飞弧短、抗震动的特点，是陆地及船舶使用的理想产产品。
断路器额定绝缘电压800V ，适用于交流50Hz /60Hz ，额定工作电压至AC400V ，额定电流至400A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。
亦能作线路不频繁转换和电动机不频繁启动及过载、短路保护。
断路器可垂直安装（即竖装），亦可水平安装（即横装）。
断路器适用于隔离，符号表示为" "。
产品符合：GB /T 14048.2 标准。
选型指南表1四极产品中性极（N ）的型式脱扣器方式及附件代号表2注：1)2极产品仅提供308、310、320、330；2)RDM3-125L 产品暂不提供各种附件。
安装地点的海拔高度不超过2000 m；□ 周围空气温度不超过+40℃，且其24h 的平均温度值不超过+35℃；周围空气温度下限为-5℃； 注：如果使用环境空气温度高于+40℃或低于-5℃，应与制造厂协商。
□ 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的湿度，例如20℃时达90%。
对由于温度变化偶尔产生在产品 上的凝露应采取特殊的措施；□ 污染等级为3级；□ 断路器主电路的安装类别为Ⅲ, 不接至主电路的辅助电路和控制电路安装类别为Ⅱ；□ 安装最大倾斜度为22.5°；□ 在受到船舶正常振动时能可靠工作。
□ 正常工作条件和安装条件本系列断路器额定冲击耐受电压Uimp 为8kV 。
表3主要技术参数过电流脱扣器由具有反时限特性的热动型长延时脱扣器及瞬时动作的电磁脱扣器组成，其动作特性见表4。
表4图3 欠电压脱扣器接线图UC2 UC1P2 P1～电源输入KC1C2图1 DC24V 接线图图2 AC50Hz 、230V 、400V 接线图的微动开关为常闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。
北京人民电器GM8LE系列漏电保护断路器介绍
壳架等 级额定 电流
极数①
热磁 复式 脱扣 器
保护 形式②
剩余 电流 动作 类型③
接线 方式④
操作 方式⑤
注： ① 3：3极（仅100、225壳架）；4 ：4极标准型；4A ：4极A型； ② 无：配电保护；D：电动机保护； ③ 无：可调动作型；SD：可调报警型； ④ 无：板前接线；B：板后接线；C1：插入式；C2 ：抽出式（额定电流≥400A ）； ⑤ 操作方式：无，本体；Z ，手操；P，电操。 可选择的电操工作电压：AC110V ，AC230V ， DC24V ，DC110V ，DC220V，AC380V； ⑥ AL：报警触头；AX ：辅助触头；SHT ：分励脱扣器(报警型产品不能加装)。
注：当产品的使用条件比上述条件严酷时，用户应与本公司协商。
技术特征
分类
按操作方式分：本体直接操作；电动 机构操作；手操机构操作。
按接线方式分：板前接线，板后接 线，插入式，抽出式（仅适用于壳架等级 电流≥400的断路器）。
按保护对象分：配电保护；电动机保 护。
按剩余电流动作类型分：可调型，可 调报警型。
结构特征
本系列剩余电流动作断路器系AC型电 子式剩余电流动作断路器，主要由零序电流 互感器、电子控制剩余电流动作脱扣器、月 预警提示及带有过载和短路保护的GM8型
GM8LE系列剩余电流动作断路器符合
标准：GB 14048.2 断路器，GB14048.5 控制电路电器和开关元件 机电式控制电路 电器
型号及其含义
GM8 LE
100
4 TM D
SD B P AC230 SHT+ALAX 230V In=80A
“固安 祥” GM8系 列塑料 外壳式 断路器
人民电器 RDM10系列塑料外壳式断路器 选型说明书
选型指南产品概述RDM10系列塑料外壳式断路器,主要用于交流50Hz ，额定电流从16A 至630A ,额定绝缘电压至500V ，额定工作电压400V 及以下的配电网格中,用来分配电能及作为线路及电气设备的过载、短路和欠电压保护。
在正常情况下, 断路器也可作为线路的不频繁转换之用,额定电流在400A 及以下的断路器亦可作为保护电动机和电动机的不频繁起动之用。
产品符合：GB/T 14048.2 标准。
表1按断路器过电流脱扣方式分：瞬时脱扣（200）、复式脱扣（300）。
□ 正常工作条件和安装条件□ 空气温度的下限为-5℃；注：①周围空气温度上限超过+40℃或下限低于-5℃的工作条件，用户应与制造厂协商。
□ 海拔：安装地点的海拔不超过2000m ；□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较 高的相对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊 的措施；□ 污染等级：污染等级3，装于断路器内附件污染等级为2；□ 安装类别：断路器的主电路应为安装类别Ⅲ，辅助电路和控制电路应为安装类别Ⅱ；□ 安装条件：断路器一般应垂直安装。
周围空气温度：周围空气温度不超过+40℃，且其24h 内的平均温度值不超过+35℃。
周围RDM10系列塑料外壳式断路器010011基本参数控制电路分励脱扣器及电动机构的额定控制电源电压（Us ）和欠电压脱扣器的额定工作电压（Ue ）见表3表3主电路的额定值 主电路的额定值见表2表2辅助电路辅助电路用的辅助触头和报警触头,其结构在电气上是不可分的。
辅助触头和报警触头额定值见表4表4辅助触头和报警的非正常接通与分断能力见表5表5注：T 的上限≈6Pe ≤300ms 。
DC-13的通电时间当T 大于0.05s 时至少为T 。
0.950.950.95辅助触头和报警触头与短路保护电器（SCPD ）的协调配合。
辅助触头和报警触头与熔断器串联（推荐选用RL6-25/6）,在1.1倍额定工作电压，功率因数为0.5~0.7间的电感性试验电路里,能够承受熔断器熔断时间内通过预期短路电流为1 000 A 的考核。
北京人民电器GM5FB系列开关
DC（V）
250/125
额定冲击耐压 Uimp
（kV）
8
使用类别
A
代号
H
R
短路分断能力
额定极限短路分断能力 Icu （DC 250V） （kA）
15
65
额定运行短路分断能力 Ics （DC 250V） （kA）
15
50
短路短延时 飞弧距离
脱扣器整定电流 反时限脱扣时间
（s） （mm）
（5~7）In 0.080±20%
5000 1h
2000 1000 500
1.05 1.3
200 100 50
Ү
20
ͺ
10
ௐ
5
ᫍ
2
1
0.5
0.2 0.1 0.05
0.02 0.01
0.005
0.002
0.001
0.5
1
2 3 4 5 7 10
20 30 50 70 100
×100%ᮨ߿ႂึ
200 I / In
GM5FB-800温度补偿曲线
附件名称 报警触头（AL） 辅助触头（AX） 分励脱扣器（SHT）
辅助触头
分励脱扣器
功能 电气显示断路器脱扣状况的触头 电气显示断路器ON—OFF状况的触头 从远处用电流断开断路器的装置，允许工作电压为额定电压的70%至110%
盒式附件 ● ● ●
2、开关操作与额定值
●报警触头（AL）
断路器状态
OFF
目录
■ 第一章 GM5FB系列概览
一、参数及快速选型表 …………………………………………………………… 3 二、结构示意及电气原理图 ……………………………………………………… 4 三、型号及标注方式 ……………………………………………………………… 6
人民电器 RDM1E系列电子式塑壳断路器 使用说明书
目 录RDM 1E塑料外壳式断路器RDM 1E 液晶塑料外壳式断路器237……………………………………………………………………RDM 1E 液晶量测塑壳式断路器69………………………………RDM 1E塑壳式断路器(项目型)101………………………………R D M1E塑料外壳式断路器符合标准：GB/T 14048.2警告：1.严禁擅自拆封，否则后果自负。
2.产品安装后使用前必须装上防护罩或隔弧板，否则后果自负。
3.本断路器安装必须由具有专业资格的人员进行配线作业。
4.严禁湿手操作断路器，否则可能发生电击事故。
5.断路器因保护电路发生故障(过载或短路)而分闸，必须查明原因，排除故障后，才能进行合闸操作。
6.断路器进行短路动作特性试验时，应使用经国家有关部门检测合格的专用测试装置，严禁利用相线直接触碰的试验方法。
注意：1.断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。
2.安装前应检查铭牌上的技术参数是否符合要求，并手动操作断路器合、分3次，检验操作机构有无卡滞现象，并操作试验按钮，机构应可靠动作，确认完好无损后，方可安装。
3.为防止相间电弧短路，应对进出线端裸露导线及铜母线进行绝缘处理(150~200)mm。
4.断路器安装时，连接的电线应选择能承受相应载流量的铜导线，导线载面积参考值见表12。
5.板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。
6.断路器每六个月进行一次检查，检查时应切断电源，操作手柄时断路器合、分3次, 检查机构是否可靠；并检查断路器与安装板的绝缘电阻,同时清除外壳表层尘埃，保持良好绝缘, 如果绝缘电阻小于10MΩ，则该断路器应烘干或及时更换。
7.在整定断路器技术参数时，开关旋钮一定要旋到位。
否则可能造成误动作。
1 用途及适用范围RDM1E系列电子式塑壳断路器。
是本厂采用国际先进设计、制造技术研制、开发的新型断路器之一。
人民电器 DZ15系列塑料外壳式断路器 使用说明书
DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。
2 严禁湿手操作断路器，否则可能发生电击事故。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
断路器按GB/T 14048.2设计、制造与检验。
1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。
1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。
1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。
1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。
全部零件安装在一个塑料外壳中。
2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。
人民电器 RDM8DC系列直流型塑料外壳式断路器 产品说明书
RDM8DC 系列直流型塑料外壳式断路器选型指南附件2P 产品只提供08、10、20、28注：RDM8DC 直流型塑料外壳式断路器RDM8PV 光伏用塑料外壳式断路器250(63~250)315(280~315)400(250~400)630(400~630)800(630~800)无代号：手柄直接操作P:电操操作Z:转动手柄操作2:单磁式3:热磁式2:2级3:3级00:无附件08:报警接点10:分励脱扣器18:分励、报警20:辅助触头28:辅助、报警40:分励、辅助49:分励、辅助报警60:两组辅助68:双辅助、报警DC250V 、DC500V 、DC750V 、DC1000V 、DC1250V 、DC1500V63、80、100、125、140、160、180、200、225、250、280、300、315、350、400、500、630、700、800DC24V 、DC400V 、分励脱扣器:板前接线(无代号板后接线)产品概论RDM8DC 系列直流断路器(以下简称断路器)是使用于其额定电压DC250V~DC1500V ，额定工作电流63A~800A 的直流电网电路中，本断路器具有过载长延时，短路瞬时保护功能，用来分配电能和保护线路及电源设备免受过载、短路等故障危害。
本产品标准：IEC60947-1 IEC 60947-2GB/T 14048.1《低压开关设备和控制设备第1部分：总则》GB/T14048.2《低压开关设备和控制设备第2部分：断路器》/57正常工作条件和安装条件□ 安装地点的海拔不超过2000m ；□ 允许环境温度不高于+50℃，不低于-5℃；(超过+50℃降容使用，具体须与制造商协商)。
□ 大气条件：在周围温度为50℃时，大气相对湿度不超过50%，在较低温度下允许有较高的相对湿度，如20℃时90%，并考虑到因温度变化发生在产品 表面的凝露；□ 污染等级为3级；□ 安装类别为Ⅲ；□ 安装位置的磁场在任何方向不超过地磁场的5倍；□ 在无爆炸危险的介质中，且介质中没有足以腐蚀金属和破坏绝缘的气体与导电尘埃；□ 在没有风雪浸蚀的地方；□ 可以进行水平安装和垂直安装；□ 安装处应无显著的冲击和震动，不得安装在易燃易爆场所。
人民电器 RDM1EL系列电子式塑壳断路器 选型说明书
产品概述RDM1EL 系列电子式塑壳断路器(简称断路器)适用于交流50Hz ，额定电压400V ，额定电流63A 至630A 的三相四线中性点直接接地(TT)配电网络中。
用于提供间接接触保护；防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能及用于线路不频繁起动，保护线路、电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器是一体式、多功能、可通讯、负荷电流可调的剩余电流动作断路器，符合智能电网管理的各项智能化要求，特别适用于城乡电网各级综合保护，是配合国家智能电网运行的首选产品。
该断路器采用微处理控制器，具有三段保护特性，即过载长延时保护、短路短延时保护和短路瞬时，剩余电流动作保护、过压保护、欠压保护、三相不平衡、断相保护，各保护特性均可调整定，可以适应不同保护特性的要求。
另外断路器还具有故障记录原因查询功能,。
断路器具有隔离功能，符号：断路器符合国标GB /T14048.2本产品带RS485通讯MODBUS 塑壳断路器通信规约；亦可按照客户要求，定制通讯规约。
选型指南正常工作条件和安装条件安装地点的海拔高度：不超过2000m ；□ 周围空气温度不超过 +55 ℃,且其24h 内的平均温度值不超过+35℃。
周围空气温度的下限 为-2℃；□ 最高温度：+40℃时，空气的相对湿度不超过20%，在较低的温度下可以允许有较高的相对 湿度，例如20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施；□ 污染等级：3级；□ 断路器主电路的安装类别：Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ；□□ 断路器安装电磁环境：A 。
注：零线型式代号051脱扣按钮状态指示告警指示通信指示液晶屏显示通讯、分励接口面板结构简介按键说明断路器具有【菜单】、【 】、【 】、【返回】、【试验】五个按键。
快捷按键定义如下：【菜单】进入主菜单，设置过程中做确认键使用【 】增大参数设置界面的参数值【 】减小参数设置界面的参数值【返回】设置过程中做返回用，工作界面下，为异常状态清除功能【试验】在工作界面时，测试漏电流检测回路是否正常脱扣【菜单】+【返回】参数设置界面时，可快速保存修改的参数值指示灯说明□ 状态指示灯：断路器正常工作时，指示灯闪亮。
人民电器 创领系列选型手册 RDM3系列塑料外壳式断路器 产品资料说明书
PEOPLE ELECTRICSELECTIONGUI D E创领系列选型手册人民电器集团是人民控股集团全资公司，中国500强企业之一，始创于1986年。
人民电器集团以工业电器为核心产业，拥有浙江、上海、南昌、抚州、枣庄、合肥六大制造基地、35家全资子公司150家控股成员企业、1500多家加工协作企业和5000多家销售公司。
产品畅销全球125个国家和地区，广泛应用于浦东机场、京沪高铁、三峡水电、北京地铁、奥运场馆南水北调、青藏铁路、嫦娥探月工程、越南太安水电枢纽等国内外重大工程项目，位居世界机械企业500强前列。
2023年，经世界品牌实验室测评，品牌价值788.15亿。
Contents0407101217RDB3-63系列小型断路器RDB3LE 系列剩余电流动作断路器RDB3G-125系列隔离开关RDM3系列塑料外壳式断路器RDM3L 系列漏电断路器/04选型指南产品概述RDB3-63小型断路器(以下简称断路器)，主要用于交流50Hz(或60Hz)额定工作电压至AC400V 额定电流至63A 额定短路分断能力不超过6000A 的保护配电线路中，作为线路不频繁接通、分断和转换之用，具有过载、短路保护功能。
同时具有强大的辅助功能模块，如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。
产品符合：GB/T 10963.1标准。
，，，正常工作条件和安装条件□ 周围空气温度上限不超过+40℃，下限不低于-5℃，且24h 平均温度不超过+35℃；□ 安装地点海拔高度应不超过2000m □ 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度；例如在+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施□ 污染等级：2级□ 安装条件：安装在无显著冲击，振动的场所，无危险(爆炸)的介质中□ 安装方式：采用TH35-7.5安装轨安装□ 安装类别：Ⅱ、Ⅲ级。
