北京人民电器塑壳断路器
北京人民电器厂有限公司2静触头受到两个斥力，分别是：FIab和FIbc 。
当线路中的短路电流达到或超过断路器瞬时脱扣器动作值时，这四个作用力能加快动静触头拉开电弧的速度，加大拉开电弧的长度，使得电弧更容易熄灭。
通过采用强斥力、大开距触头系统，GM 系列断路器更容易熄灭分断短路电流时产生的电弧，因而具有更高的限流性能和短路分断能力。
四重斥力触头结构动静触头双向斥开设计老式的GM 系列塑壳断路器的内部附件是安装在断路器的内部机构上，在安装的过程中可能会影响到断路器的安全性能和动作特性，而且操作极不方便，如果附北京人民电器厂有限公司针对老式GM 系列塑壳断路器存在的以上问题，对断路器的附件安装位置进行了改进，新一代GM 系列塑壳断路器是以单元盒式附件安装在外壳上，安装起来也更加方便安全，不GM 系列塑壳断路器灭弧室的灭弧栅片在最接近起弧点位置是最厚的，是需要耐受电弧能力最强的部分，此做法增加了弧件位置安装不当或与断路器的本体配合不好，也会影响附件的正常使用功能。
会影响到断路器的内部机构，避免了对断路器的动作性能造成影响（尤其是欠压附件，原来附件安装比较复杂，经过改良后安装更加方便简单）。
根的耐受能力，并且大大提高了断路器的分断能力。
改进型GM 系列塑壳断路器附件安装单元盒老式GM 系列塑壳断路器的附件安装位置新一代GM 系列断路器通过加大动静触头之间的开距，增强导电部件间绝缘材料的绝缘性能等若干针对符合隔离要求的专门设计，使全系列GM8产品具有隔离功能。
北京人民电器厂有限公司3为了保证操作人员的绝对安全，我们用心设计，为您呈上双层绝缘手柄系统：●第一层绝缘：手柄采用高绝缘性能的工程塑料注塑成型，具有超强的绝缘性能；●第二层绝缘：和手柄相连接的金属动作机构，通过绝缘设计，与断路器内部通电导体隔离。
通过应用“双层绝缘手柄系统”，断路器将比以往更加安全，即使手柄损坏，其绝缘性能依然可靠。
绝缘管动触头手柄其他厂家连接方式改进型连接方式在静触头联接板上攻丝，使用螺栓将其与外联接板接到一起，强度低，易松动。

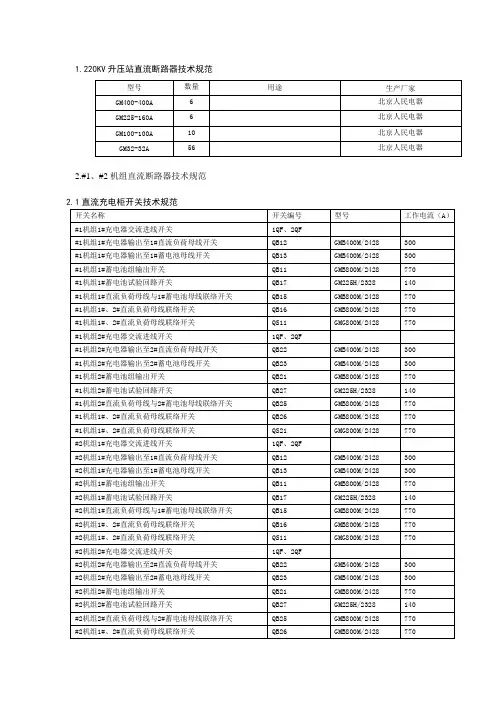

直流开关一览表
1.220KV升压站直流断路器技术规范型号数量用途生产厂家GM400-400A 6 北京人民电器GM225-160A 6 北京人民电器GM100-100A 10 北京人民电器GM32-32A 56 北京人民电器2.#1、#2机组直流断路器技术规范2.1直流充电柜开关技术规范开关名称开关编号型号工作电流（A）#1机组1#充电器交流进线开关1QF、2QF#1机组1#充电器输出至1#直流负荷母线开关QB12 GMB400M/2428 300#1机组1#充电器输出至1#蓄电池母线开关QB13 GMB400M/2428 300#1机组1#蓄电池组输出开关QB11 GMB800M/2428 770#1机组1#蓄电池试验回路开关QB17 GM225H/2328 140#1机组1#直流负荷母线与1#蓄电池母线联络开关QB15 GMB800M/2428 770#1机组1#、2#直流负荷母线联络开关QB16 GMB800M/2428 770#1机组1#、2#直流负荷母线联络开关QS11 GMG800M/2428 770#1机组2#充电器交流进线开关1QF、2QF#1机组2#充电器输出至2#直流负荷母线开关QB22 GMB400M/2428 300#1机组2#充电器输出至2#蓄电池母线开关QB23 GMB400M/2428 300#1机组2#蓄电池组输出开关QB21 GMB800M/2428 770#1机组2#蓄电池试验回路开关QB27 GM225H/2328 140#1机组2#直流负荷母线与2#蓄电池母线联络开关QB25 GMB800M/2428 770#1机组1#、2#直流负荷母线联络开关QB26 GMB800M/2428 770#1机组1#、2#直流负荷母线联络开关QS21 GMG800M/2428 770#2机组1#充电器交流进线开关1QF、2QF#2机组1#充电器输出至1#直流负荷母线开关QB12 GMB400M/2428 300#2机组1#充电器输出至1#蓄电池母线开关QB13 GMB400M/2428 300#2机组1#蓄电池组输出开关QB11 GMB800M/2428 770#2机组1#蓄电池试验回路开关QB17 GM225H/2328 140#2机组1#直流负荷母线与1#蓄电池母线联络开关QB15 GMB800M/2428 770#2机组1#、2#直流负荷母线联络开关QB16 GMB800M/2428 770#2机组1#、2#直流负荷母线联络开关QS11 GMG800M/2428 770#2机组2#充电器交流进线开关1QF、2QF#2机组2#充电器输出至2#直流负荷母线开关QB22 GMB400M/2428 300#2机组2#充电器输出至2#蓄电池母线开关QB23 GMB400M/2428 300#2机组2#蓄电池组输出开关QB21 GMB800M/2428 770#2机组2#蓄电池试验回路开关QB27 GM225H/2328 140#2机组2#直流负荷母线与2#蓄电池母线联络开关QB25 GMB800M/2428 770#2机组1#、2#直流负荷母线联络开关QB26 GMB800M/2428 770#2机组1#、2#直流负荷母线联络开关QS21 GMG800M/2428 770升压站1#充电器交流进线开关1QF GMG800M/2428 800升压站1#充电器输出至1#直流负荷母线开关QB12 GMB100M/2420R 100升压站1#充电器输出至1#蓄电池母线开关QB13 GMB100M/2420R 100升压站1#蓄电池组输出开关QB11 GMB400M/2460R 250升压站1#蓄电池试验回路开关QB14 GMB100M/2320R 40升压站1#直流负荷母线与1#蓄电池母线联络开关QB15 GMB400M/2420R 250升压站1#、2#直流负荷母线联络开关QB16 GMB400M/2420R 250升压站1#、2#直流负荷母线联络开关QS11 GMG400/2020R 400升压站3#充电器交流进线开关3QF升压站3#充电器输出至1#蓄电池母线开关QB31 GMB100M/2460R 100升压站3#充电器输出至2#蓄电池母线开关QB32 GMB100M/2460R 100升压站2#充电器交流进线开关2QF升压站2#充电器输出至2#直流负荷母线开关QB22 GMB100M/2420R 100升压站2#充电器输出至2#蓄电池母线开关QB23 GMB100M/2420R 100升压站2#蓄电池组输出开关QB21 GMB400M/2460R 250升压站2#蓄电池试验回路开关QB24 GMB100M/2320R 40升压站2#直流负荷母线与2#蓄电池母线联络开关QB25 GMB400M/2420R 250升压站1#、2#直流负荷母线联络开关QB26 GMB400M/2420R 250升压站1#、2#直流负荷母线联络开关QS21 GMG400/2020R 400脱硫充电器交流进线开关1 1QF S263 40脱硫充电器交流进线开关2 2QF S263 40脱硫充电器输出开关ZK1 GM100M-2320R 100脱硫蓄电池输出开关ZK2 GMG225A-2020R 100脱硫蓄电池放电开关FK S262 40 3.机组、升压站和脱硫直流馈线断路器技术规范3.1机组直流馈线断路器技术规范直流断路器型号主厂房脱扣器额定电流（A）回路工作电流（A）数量用途GMB32H-2428 QB101、102、201、20240 4备用GMB32H-2428 QB103-110、QB203-210、QB121、221、QB111-120、QB211-22032 22.73 38事故照明电源、热控直流电源柜电源1、2、DCS跳闸柜电源1、2、380V机炉PC1（2）A（B）电源1、2、380V除尘PC1（2）A（B）段电源、380V空冷PC1（2）A（B、C、D）电源、380V公用PC01A（B）电源、380V水工PC01A（B）电源、380V除灰PC01A（B）电源、380V照明检修PC2A电源、380V化水PC01A（B）电源、380V输煤PC01A（B）电源、380V翻车机PC01A（B）电源、380V厂前区PC01A（B）电源、380V保安PC1（2）A（B）电源、柴油机控制柜电源GMB32H-2428 QB122-130、222-230QB131-140、QB231-24020 38电子设备间关口表1（2）电源、电子设备间机组AGC测控柜1（2）电源1（2）、电子设备间功角测量采集柜电源、起备变保护A、B柜电源、电子设备间保护及故障信息系统采集屏电源、试验屏电源、NCS远动屏电源、变送器电源、励磁直流电源1、2、同期屏电源、主变散热器控制箱电源、发变组保护A、B、C柜电源1、2、（3）、故障录波器屏电源、快切屏电源、发电机在线监测屏电源、厂用电通信管理机柜、通信网关屏电源、GMB100H-2328 QB141-144、QB241-24450 86kV1A\1B\2A\2B\01A\01B段电源1、2GMB100H-2328 QB145、146 63 45.45 2 空侧直流密封油泵GMB225H-2328 QB147、148 160 136.362直流润滑油泵GMB400H-2328 QB149、150 400 363.642UPS直流电源GMB100H-2328 QB245 80 1GMB100H-2328 QB246 32 18.18 1 氢侧直流密封油泵GMB225H-2328 QB247 180 1GMB225H-2328 QB248 225 1GMB400H-2328 QB249 350 1GMB400H-2328 QB250 400 13 .2升压站直流馈线断路器技术规范直流断路器型号升压站脱扣器额定电流（A）回路工作电流（A）数量用途GMB32H-2428 QB101-110QB201-21020 20鹿泉一（二）220kV线路差动保护柜控制电源1、2、鹿泉一（二）220kV线路差动保护柜保护电源1、2、母联保护柜控制电源1、2、母联保护柜保护电源、母线保护柜1、2保护电源、保护及故障信息管理屏保护电源、保护及故障信息系统采集屏保护电源、失步解列柜I、II保护电源、功角测量子站控制电源、调度数据网柜控制电源GMB32H-2428 QB111-120QB211-22020 20远方电量采集柜控制电源、220kV关口表柜1、2控制电源、远方主机柜控制电源1、2、220kV母联测控柜电源1、2、220kV线路测控柜电源1、2、220kV母线及公用测控柜电源1、2、NCS智能设备接口屏电源1、2、发变组测控柜电源1、2、起备变测控柜1、2、GPS时钟屏电源1、2GMB32H-2428 QB12132 1GMB32H-2428 QB122-130QB221-23020 19GMB100H-2428 QB131、QB23163 45.45 2 UPS电源GMB100H-2428 QB132、QB232 80 2GMB100H-2428 QB133、QB233100 2 3.3脱硫直流馈线断路器技术规范直流断路器型号脱硫馈线屏脱扣器额定电流（A）回路工作电流（A）数量用途S262UC-C32 QB101-110 32 18 脱硫PC1A直流小母线电源1、2，脱硫PC2A直流小母线电源1、2，#1、2机脱硫保安直流小母线电源1、2，石膏脱水及石灰石浆液制备MCC直流小母线电源1、2，脱硫废水处理MCC直流小母线电源1、2S262UC-C160 QB119-120 160 2 脱硫UPS备用直流电源。
北京人民电器GM5FB系列开关
DC（V）
250/125
额定冲击耐压 Uimp
（kV）
8
使用类别
A
代号
H
R
短路分断能力
额定极限短路分断能力 Icu （DC 250V） （kA）
15
65
额定运行短路分断能力 Ics （DC 250V） （kA）
15
50
短路短延时 飞弧距离
脱扣器整定电流 反时限脱扣时间
（s） （mm）
（5~7）In 0.080±20%
5000 1h
2000 1000 500
1.05 1.3
200 100 50
Ү
20
ͺ
10
ௐ
5
ᫍ
2
1
0.5
0.2 0.1 0.05
0.02 0.01
0.005
0.002
0.001
0.5
1
2 3 4 5 7 10
20 30 50 70 100
×100%ᮨ߿ႂึ
200 I / In
GM5FB-800温度补偿曲线
附件名称 报警触头（AL） 辅助触头（AX） 分励脱扣器（SHT）
辅助触头
分励脱扣器
功能 电气显示断路器脱扣状况的触头 电气显示断路器ON—OFF状况的触头 从远处用电流断开断路器的装置，允许工作电压为额定电压的70%至110%
盒式附件 ● ● ●
2、开关操作与额定值
●报警触头（AL）
断路器状态
OFF
目录
■ 第一章 GM5FB系列概览
一、参数及快速选型表 …………………………………………………………… 3 二、结构示意及电气原理图 ……………………………………………………… 4 三、型号及标注方式 ……………………………………………………………… 6
人民电器 KG10YG 系列时控开关 产品说明书
KG10YG 系列时控开关产品概述选型指南KG10YG 系列50Hz 60Hz 220V 电路中，作为路灯、霓红灯、广告灯箱、生产设备、广播电视设备等设备的定时接通和断开控制之用。
产品符合：GB/T 14048.5标准。
微电脑时控开关，适应于交流(或),额定控制电压至的自动控制正常工作条件和安装条件□ 周围空气温度：周围空气温度不超过+60，且其24h 内其平均温度值不超过+55；周围空气 温度下限为-25℃。
□ 海拔高度：不超过2000m ；□ 大气条件：最高温度为+50℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有 较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取适当的措施。
□ 污染等级： 3；□ 在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝的气体及严重存在导电尘埃的地方；□ 时控开关本体应垂直于地面安装并固定在无显著摇动和无冲击振动的地方。
□ 电源电压变化范围：85%~110%额定电压。
□ 安装类别：Ⅱ；□ 防护等级：IP20。
℃℃主要技术数据115表1本产品内部由电源模块、液晶显示模块、主控制模块和输出继电器四部分组成，具有时间定时控制、雨水控制和光线控制三种功能。
本产品可设置十组开关时间，可按设定要求定时接通或断开日光灯或电铃等设备。
□□ 直接控制方式被控制的电器是单相供电，工作电流不超过本产品的额定值，可采用直接控制方式，接线方式如图2所示。
□ 单相扩容方式被控制的电器是单相供电，工作电流超过本产品的额定值，请采用交流接触器扩容控制方式，接线方式如图3所示。
接线方法外形与安装尺寸：见图。
1电源负载S1S2L1L2KG10YG图2 单相直接控制接线图电源S1S2L1L2KG10YG图3 单相扩容控制接线图负载图1结构原理外形及安装尺寸 、接线方式116抗干扰耐受能力三相工作方式如图4、图5所示。
图4图5负载S1S2L1L2KG10YGS1S2L1L2KG10YGL1 L2 L3 NL1 L2 L3 N负载KG10YG 系列时控开关订货须知用户订货必须说明：时控开关的名称及型号；额定控制电源电压；数量。
北京人民GW3万能式断路器 - 复件
结构特点
固定式断路器面板构成
9
10 11 12
8
76
5
抽屉式断路器面板构成
14 13 12 11
1 2
34 5
67
15
4
1 二次端子 1
2 固定侧板
3 铭牌
4 接地螺栓
5 参数牌
2
6 弹簧储能指示
7 分/合闸指示
3
8 智能控制器
9 故障跳闸指示器/复位按钮
10 断开按钮
4
11 闭合按钮
12 手动储能手柄
企业先后获得“北京市守信企业”、“北京市质量管理优秀 企业”等称号，并被中国质检协会评定为“质量兴企、争创名牌 示范单位”，“固安祥”商标被评为“北京市著名商标”和“低 压断路器”产品被评为“北京名牌产品”。
辉煌的业绩:有超过1500万台直流产品和5000万台交流产品 在全国各地电厂、变电站、风电场、光伏电站、工矿企业、政治 性工程等可靠运行，特别是祖国五十周年大庆天安门供电工程、 2008年北京奥运会、首都机场三号航站楼等重大项目和新能源领
D 抽屉式
L型
号
2000A 100kA
400 800 2500 3600 5000
M型
3200A 120kA
630 1000 3200 4000 6300
1：水平
2M型
4000A 6300A
120kA 120kA
800 1000 1250 1600
1250 1600 2000
2：垂直 3：特殊水平 4：特殊垂直
■ 强制灭弧装置 [ 发明专利] ………………………………… 5 ■ 高绝缘性 [ 发明专利] ……………………………………… 5
人民电器负荷开关规格书
PV 专用电器北京人民电器厂有限公司于一九九二年成立，秉承“尊严维护立身、精益执行立人、创新先驱立本、卓越绩效立世”企业精神，历经二十年的发展，已经成为我国低压电器主导研制企业之一。
公司主要服务于工业和电力系统，为用户提供交流断路器、直流断路器、控制电器、隔离电器、电动机保护电器以及双电源自动转换开关六大系列二百多个不同规格的低压电器产品，满足国家重大项目的需求，能为客户提供一揽子电气技术解决方案。
所有产品都获得中国质量认证中心CQC 颁发的“CCC ”证书，许多产品还通过了欧共体CE 、RoHS 认证。
企业还通过了质量管理体系ISO9001，环境管理体系ISO14001、职业健康管理体系OHSAS 18001及测量管理体系ISO 10012等体系认证。
企业先后获得“北京市守信企业”、“北京市质量管理优秀企业”等称号，并被中国质检协会评定为“质量兴企、争创名牌示范单位”，“固安祥”商标被评为“北京市著名商标”和北京市名牌产品称号。
辉煌的业绩:有超过1500万台直流产品和5000万台交流产品在全国各个电厂、变电站、风电场、光伏电站、工矿企业、政治性工程等可靠运行，特别是祖国五十周年大庆天安门供电工程、2008年北京奥运会、首都机场三号航站楼等重大项目和新能源领域得到良好的应用。
总装A 厂区全景图零部件B厂区全景图未来，北京人民电器厂有限公司将继续坚持以“超客户价值需求”为价值导向，发挥“综合应用技术领先”的优势，成为“提供综合智能化工业电气保护解决方案”工业电器保护专家的企业，将企业打造成为全球特种电气研制基地。
二十年来，我司坚持走卓越创新之路，创造了多项中国及世界第一 ……世界第一台核电用智能直流断路器研制成功，应用于AP1000核电国产化项目；世界最小体积万能式断路器2000A/3200A/5000A 研制成功，宽度只有同类产品的3/5以下，分断能力达到国际领先水平；世界第一台全选择性保护（熔断器特性）直流断路器研制成功；研制成功中国第一台超小体积智能双电源自动转换开关；发明断路器联接板一体化技术，使国产DZ20断路实现漏电断路器全业第一套直流试验站；年研制成功世界分断能力最高的微型直流断路器，分断能力达到20kA ；研制成功中国第一台带交、直流两用带门槛电压控制直流运行节能技术的交流接触器；世界第一台计量回提出"CCV"消游离灭弧塑壳断路器技术，研制成功世界第一台50kA 高分断小体积塑壳断路器， 断路器高度只有台三段保护技术的直流断路器，最大额定电流至2000A ；断能力最高的微型交流断路器，分断能力达到35kA ，在众多热电厂控制系统中得到应用；弧消游离理论，研制成功中国第一台高分断万能式断路器，使万能断路器的分断能力提升至150kA ；国第一套区域选择性联锁（ZSI ）技术；世界第一台光伏用DC1000V/2P 微型直流断路器研制成功；世界第一套万能式断路器用双核智能控制器研制成功；世界第一台9mm 超微型断路器研制成功；研制成功中国第一台双断点塑壳断路器；20022004200120035北京人民电器厂有限公司6●+50℃（UL 489B 标准）●按照多极光伏断路器、隔离开关制造商的说明书进行接线（应规定多极串联时导线的截面积和长度）。
GM8(样本)
脱扣方式
脱扣器代号
电子式脱扣器
配电保护：E 矿用断路器：EU
保护功能 过载长延时保护（电子）
（可调） 短路短延时保护（电子）
（随Ii联调） 短路瞬时保护（电子）
（可调） 短路后备保护（电磁）
（20Inm±20%） PAL预报警（指示用）
（可调）
动作曲线
t
Ir
Tr
Isd=
1 2
Ii
Isd=OFF
Tsd Ii
热磁 复式 脱扣 器
保护 形式②
无：可调 动作型； SD：可调 报警不动作
型
接线 方式③
操作 方式④
可选 内部 附件⑤
额定 电流
注： ① 3：3极（仅100、225壳架）；4 ：4极标准型；4A ：4极A型； ② 无：配电保护；D：电动机保护； ③ 无：板前接线；B：板后接线；C1：插入式；C2 ：抽出式（额定电流≥400A ）； ④ 操作方式：无，本体；Z ，手操；P，电操。 可选择的电操工作电压：AC110V ，AC230V ， DC24V ，DC110V ，DC220V，AC380V； ⑤AL：报警触头；AX ：辅助触头；SHT ：分励脱扣器(报警型产品不能加装)。
630（315~630）
3，4
800
400，690
8
7.6
A、B
M
H
R
G
35
50
70
100
25
35
50
70
75
15
●
●
●
●
●
●
●
●
—
●
●
●
—
●
●
●
—
GM系列塑壳直流断路器
包装废弃物请用户集中统一处理
地 址：北京大兴工业开发区金苑路29号 总机电话：010—61272222 61272828 61274149 销售电话：010—69298558 61271690 69202112 61271691 技术支持：010—61271718 传 真：010—69242058 邮 编：102600 网 址：
试验电流
I/In
约定不脱扣电流 1.05
约定脱扣电流
1.30
In≤63A ≥1h ＜1h
约定时间 63A＜In≤225A
＞2h ＜2h
In＞225A ＞2h ＜2h
起始状态
冷态 热态
-3-
7、附件
附件 表3
名称
瞬时脱扣器
无
200
报警触头
208
分励脱扣器
210
辅助触头
225
分励辅助
240
两组辅助
260
40 50
表5
63
80
100
125 140
160
180 200 225
250
315 350
400
导线截面积 （mm2）
额定电流 （A）
500 630 700 / 800 1000 1250
2.5 4 6 10 16 25 35 50 70 95 120 185 240
电缆截面积 （mm2）
数量
截面积
表4
分类
壳架等级电流
约定发热电流
辅助触头
100~800A
3A
报警触头
额定工作电流
AC 400V
DC 220V
0.3
0.15
7.1.2 分励脱扣器 分励脱扣器的外加电压介于额定控制电源电压的70%~110%之间时，能可靠分
北京人民电器20111213产品汇总
尊严维护立身尊重获得立人知识管理立本标准先驱立世北京人民电器厂有限公司董事长北京人民电器厂有限公司2资质荣誉CREDITS AND HONORS北京人民电器厂有限公司3“固安祥”人深深地意识到质量对企业将意味着什么。
工作中始终贯彻“安全、可靠、祥和”的企业宗旨。
十几年的风雨历程，“固安祥”一直秉承科学、严格、细致、高效的管理模式。
严格依照规章制度与流程进行操作，认真细致地做好每一件事，加强企业员工的质量意识，更好地服务于社会。
北京人民电器厂有限公司6变压器与断路器选用推荐表北京人民电器厂有限公司7北京人民电器厂有限公司8北京人民电器厂有限公司9电机控制/保护器件推荐表（400V ，50k A ，M C C B ，一般起动）北京人民电器厂有限公司10型号及标注方式G W2000331600F 1M 附件注：G M 3-1600控制器只有L /3M /3H 型。
北京人民电器厂有限公司11参数快速选型表北京人民电器厂有限公司12北京人民电器厂有限公司13北京人民电器厂有限公司14型号及标注方式壳架等级额定电流（A ）Inm=50Inm=100Inm=225Inm=400Inm=630Inm=800Inm=1250内部附件0无附件1分励脱扣器2辅助触头3欠压脱扣器4分励脱扣器辅助触头5分励脱扣器欠压脱扣器6两组辅助触头7辅助触头欠压脱扣器极数2：2P 3：3P 4：4PGM4003H34极限短路分断能力M 标准型H 较高型R 高级型G最高型例：订购壳架等级额定电流为400A 的，极限短路分断能力等级为较高型的3极，带复式（延时+瞬时）脱扣器，内部附件带分励脱扣器和辅助触头，用于电动机起动保护，断路器用AC380V 电动操作机构/脱扣器额定电流350A ，分励脱扣器电压为AC220V ，板后接线，10台。
可以缩写为（只作订货用）：GM400H-33402P AC380V/350A AC220V B 拾台固安祥牌塑料外壳式断路器附件代号及脱扣器的方式见下表注：GM100没有250和350。
gm系列直流断路器级差配合试验分析
需要他人与老系统数据库进行校对, 找出差异, 消 除差异; 输入数据库后需要第三者进行审查。通 过核、校、审三个阶段, 可以尽量将错误降低到最 小限度。在系统的试运行和运行期间也需要注意 参数的变更, 及时更新。
( 7) 最后是我们自己: 对于一个售出的系统, 厂家当然会向用户承诺优质的售后服务。但作为 一个电力企业的核心组成部门, 我们在系统的各 方面不仅仅依靠厂家, 应该要求我们管理和应用 这套自动化系统的人员, 不断钻研, 不断提高自身 的素质, 来适应新系统, 从而驾驭新系统, 最大程 度地减少对厂家的依赖性。
是无法 满足选择性要 求的。北京人 民电器厂的 GM 系列直流断路器按照其额定极限短路分断能 力分为 M 型( 标准型) 及 H 型( 较高型) 两种。按 照厂家给出的技术参数, GM100、225、400M 三个系 列断路器无论额定电流的大小, 其分断时间参数 均为 60ms; GM100、225H 系 列无论额定 电流的 大小分断时间均为 35ms; 而 GM32 系列无论是 M 或 H 型以及额定 电流的大小其分断时间均为
文献标识 码: B
文章编号: 1006- 6357( 2003) 02- 0021- 04
近年来, 在发电厂、变电站的直流系统中直流 断路器的应用范围不断扩大, 直流系统发生短路 故障时的级差配合问题提到了相当重要的位置。 目前, 国内厂家提供的直流断路器级差配合数据 大多是本厂不同规格 产品间的级差 配合关系曲 线。这些数据一般是产品型式试验时通过低压大 电流实验得到的, 与现场发生直流短路故障时的 实际状况相差较大。厂家在产品出厂时对某一台 产品并不进行具体的级差配合特性测试。目前, 电力运行部门还没有 对新装直流断 路器进行试 验、测试的相关规定。在老旧站的改造施工等过 程中, 直流断路器的使用主要是凭经验而定, 其定 值是否合理, 发生短路故障时能否真正实现级差
GMG直流隔离开关
DC 250V 8kA 8kA
DC 250V 8kA 15kA
DC 250V 8kA 20kA
DC 250V 8kA 20kA
-2-
6、附件
6.1 表2 名称 无
辅助触头 两组辅助
瞬时脱扣器 200 220 260
复式脱扣器 300 320 360
6.2 辅助触头技术参数见表3
表3
分类
壳架等级电流 （A） 约定发热电流 （A）
- 19 -
包装废弃物请用户集中统一处理
地 址：北京大兴工业开发区金苑路29号 总机电话：010—61272222 61272828 61274149 销售电话：010—69298558 61271690 69202112 61271691 技术支持：010—61271718 传 真：010—69242058 邮 编：102600 网 址：
630、800
-3-
7、安装尺寸和外形尺寸
-4-
GMG125直流板前接线（小壳架等级）
155 6
132 134
Φ 4.5 Φ 8.5 50 84 132
30 16 M8
22
30 30 60
61 27
24 4
68 86
2-Φ5
GMG125板前接线
155 132 134
Φ 4.5 Φ 8.5 50 84 132 132
≤225
3
辅助触头
≥400
6
额定工作电流 （A） 0.26 0.3
6.3 连接导线截面积见表4。
表4
额定电流 （A）
16 20
32
40 50
63
80
100
125
160 180
GMT32系列计量专用小型断路器
GMT32(B)系列微型断路器（以下简称断路器），适用于交流50Hz ，额定电流10A 以下，额定电压125V/230V 的PT 网络中，用来分配电能并作为线路及电源设备的过载、短路保护之用，也可用于不频繁的通断操作。
该断路器具有体积小、分断能力高、动作灵敏、压降小等特点，因此尤其适用于要求断路器压降小、短路动作电流要求很小的PT 线路快速保护和精密仪器保护中。
提高电能计量精度，减少电能计量装置的综合误差，一直是用电管理部门追求的重要目标。
由于电能计量装置的综合误差是由电流、电压互感器合成误差、电度表误差和电压回路电压降引起的误差三部分组成，尽管采用高精度的电流、电压互感器和电度表，使电能计量精度得到很大提高，但由于计量回路存在较多问题，从而整个电能计量装置的精确度还不能达到令人满意的效果。
电压回路电压降包括二次电缆压降，电压互感器出口断路器（或熔断器）压降以及电压及切换继电器、接线端子等的压降，为了降低电压回路的压降，目前已经采取了许多行之有效的措施，如加大电缆导线截面，缩短电缆长度（如采用计费电度表下放，布置在配置装置区时），采用计费专用互感器，减少电压回路中间环节等等都使得电压回路电压降有了明显的降低。
但电压互感器出口断路器（或熔断器）的压降问题目前仍未得以完全解决，从而在一定程度上已成为限制计量精度提高的“卡脖子”元件。
由于目前对于一些Ⅰ、Ⅱ类用电负荷，要求电压回路二次压降为0.5~0.25%Un ，即包括电缆、开关电器以及接线端子等在内的全部压降只允许0.5V~0.25V ，扣除一定的电缆和接线端子压降，留给开关元件本身的压降已是微乎其微。
而目前广泛应用于电力系统电压互感器二次回路的断路器或熔断器，其本身压降均较大。
一般情况下，普通的断路器或熔断器，其额定电流为1A 的内阻为0.67Ω；电流为3A 的内阻为0.25Ω；电流为5A 的内阻为0.08Ω，如此大的内阻，其GMT322B 型20810AGMT323B 40810A本身压降已超过允许压降，从而使供电部门损失严重。
GM1600塑壳断路器
299
北京人民电器厂有限公司 8
GM1600塑壳断路器 电操及手操
电操外形及安装尺寸
DC 220V / 110V
12345
ON OFF
AC 230V / 400V
12345
瞬时脱扣器 复式脱扣器 0
1
2
3
4
5
6
7
内部附件
0 无报警触头
无附件
8 有报警触头
分励脱扣器
辅助触头
欠压脱扣器
分励脱扣器辅助触头
分励脱扣器欠压脱扣器
两组辅助触头
辅助触头欠压脱扣器
外部附件 无 本体操作 P 电动操作 Z 手动操作
In=1000 In=1250 In=1400 In=1600
附件代号及脱扣器的方式见下表
主要为提供塑壳断路器增加欠电压保护功能之用
额定电压
配电断路器
安装位置
（V）
主要性能
GM1600
AC220 AC380
右装
① 电源电压下降到额定电压的70%到35% 范围内，欠电压脱扣器应动作；
② 电源电压低于额定电压的35%时欠电压 脱扣器应不能吸合，以防断路器闭合；
③ 电源电压等于或大于85%额定电压时欠 电压脱扣器应保证吸合并保证断路器可 靠闭合。
分励脱扣器
主要用作使塑壳断路器远距离断开之用 配电断路器 额定控制电压（V） 安装位置
主要性能
接线图
GM1600
AC380 AC220
右装或左装
试验电源电压在额定 控制电压的70%和110%之间时
GM5B-40三段保护小型直流断路器
1在电力直流操作电源保护中，从电源引出至最末级负载一般有3～4级开关，如果在回路中发生短路故障，相邻两开关通过的短路电流差不多，很容易发生越级跳闸，导致被切断供电的范围扩大，甚至使电源总开关误动，造成发电厂和变电站保护系统失压，后果十分严重。
为了满足较复杂的发电厂、变电站等直流电源系统选择性保护的要求，需要一种具有短路短延时保护、过载保护和短路瞬时保护的而且要求体积小、精度高、可靠运行的开关。
北京人民电器厂根据市场调研，结合自身近15年的电器开发经验积累，于2008年1月份成功研制出具有国际领先技术水平的新型“三段”（过载长延时、短路短延时、短路瞬时）保护功能的小型直流断路器产品——GM5B-40。
2一、应用领域及技术特点GM5B-40三段保护小型直流断路器应用先进的电子延时控制技术、故障电流取样元件等一系列我厂专有技术，使短延时动作性能与电源电压无关，在额定电流时电子控制电路基本无电压，实现了体积小、延时保护精确、产品使用寿命和可靠性高的电力保护系统需求的目的，全面提升了对直流电源的保障能力。
GM5B-40三段保护小型直流断路器是我厂新产品自主开发的核心项目，是直流配电保护领域一次重大的技术突破，其除了具有延时保护功能精确、可靠等突出的优点，而且同比体积最小（GMB32宽度为72mm）。
在有效降低配电电器空间占用面积的同时，也将极大地提高直流电源系统的保护水平。
GM5B-40三段保护小型直流断路器的研制成功，不但满足国内外市场对高精度“三段”保护直流断路器的需求，而且全面提高了本行业民族企业的自主创新能力，有力地推动行业技术进步，也进一步巩固和扩大我厂在电力保护技术领域的国内外领先优势。
二、可替代产品GM5B-40三段保护小型直流断路器是GMB32的局部替代产品，可满足于电力系统1000Ah以下容量的蓄电池组直流系统的级差配合或GM5B-40下级断路器限流后的故障电流不大于1000A直流系统的级差配合。
北京人民GM8系列塑壳断路器(电气和机械为20000和8000次)
极数 3：3极 4A 注④：4极 4B：4极 4C：4极 4D：4极
无 零飞弧 G 短飞弧
接线方式代号 无 板前 B 板后 C 插入式 C2 抽出式 注②
GM8
125
H
3 TM
G
B
配电保护
变压器保护
TM
热磁复式脱扣器 TMB 热磁复式脱扣器
E①
电子脱扣器
Zn
智能本体控制器
Zs
智能外置控制器
Tn
通信本体控制器
Dž
Dž
ܰᦉᬃ͇
ᤋଋଅNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJLὈ
Dž
Dž
ᑱ੭ૈᇧഴ ڰซŁNJNJNJNJNJNJNJNJNJNJNJNJNJNJ NJNJNJ TIὈ
Dž
Dž
ᐎᩙNJNJNJNJNJNJNJNJNJNJNJNJNJNJ MIὈ
Dž
Dž
ซὙĿ TMὙབᇒʿԺុᦠႂγએTMFὙབᇒʿԺុԦႂγએTMBὙབᇒʿԺុԪԌ٧γએTMDὙབᇒʿԺុႂҮγએTMUὙབᇒʿԺុᆇၸறᡸ٧ NJNJŀ GM8-125Nj250ʼʽՉԜ૿ᰳ˝9.5mmᄉએᎳௐὋᮺऺᡯሎĻ50mmGM8-400Nj630Nj800ʼʽՉԜ૿ᰳ˝13.5mmᄉએᎳௐὋᮺऺᡯሎĻ100mm
400Ὃ690
400Ὃ690
ᮨ߿уѣᏬԌ UimpNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJ kVὈ
8
8
ᆀௐᏬԩႂึ IcwNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJNJ
kA /0.8s
ú
ú
ၸዜѾ
AซŃ
A
̼Ձ
M
H
R
G
M
H
R
G
AC 400VὈ kAὈ 35
50
70
85
35
北京人民电器GMT32系列计量专用小型断路器
北京人民电器厂有限公司68GMT32系列微型断路器（以下简称断路器），适用于交流50Hz ，额定电流10A 以下，额定电压125V/230V 的PT 网络中，用来分配电能并作为线路及电源设备的过载、短路保护之用，也可用于不频繁的通断操作。
该断路器具有体积小、分断能力高、动作灵敏、压降小等特点，因此尤其适用于要求断路器压降小、短路动作电流要求很小的PT 线路快速保护和精密仪器保护中。
提高电能计量精度，减少电能计量装置的综合误差，一直是用电管理部门追求的重要目标。
由于电能计量装置的综合误差是由电流、电压互感器合成误差、电度表误差和电压回路电压降引起的误差四部分组成，尽管采用高精度的电流、电压互感器和电度表，使电能计量精度得到很大提高，但由于计量回路存在较多问题，从而整个电能计量装置的精确度还不能达到令人满意的效果。
电压回路电压降包括二次电缆压降，电压互感器出口断路器（或熔断器）压降以及电压及切换继电器、接线端子等的压降，为了降低电压回路的压降，目前已经采取了许多行之有效的措施，如加大电缆导线截面，缩短电缆长度（如采用计费电度表下放，布置在配置装置区时），采用计费专用互感器，减少电压回路中间环节等等都使得电压回路电压降有了明显的降低。
但电压互感器出口断路器（或熔断器）的压降问题目前仍未得以完全解决，从而在一定程度上已成为限制计量精度提高的“卡脖子”元件。
由于目前对于一些Ⅰ、Ⅱ类用电负荷，要求电压回路二次压降为0.5~0.25%Un ，即包括电缆、开关电器以及接线端子等在内的全部压降只允许0.5V~0.25V ，扣除一定的电缆和接线端子压降，留给开关元件本身的压降已是微乎其微。
而目前广泛应用于电力系统电压互感器二次回路的断路器或熔断器，其本身压降均较大。
一般情况下，普通的断路器或熔断器，其额定电流为1A 的内阻为0.67Ω；电流为3A 的内阻为0.25Ω；电流为5A 的内阻为0.08Ω，如此大的内阻，其本身压降已超过允许压降，从而使供电部门损失严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
310
320
330
340
350
360
注：GM100没有250和350。
北京人民电器厂有限公司 6
GM系列塑壳断路器
2
0
2
P
过电流脱扣 器额定电流
内部附件电压
B
0 无报警触头 8 有报警触头
用途 无 线路用 2 电动机用 3 变压器用 4 发电机用 U 矿用
外部附件 无 本体操作 P 电动操作 GZ3 旋转手柄
采取特殊的措施； ●污染等级为3级； ●断路器主电路及欠电压脱扣器的安装类 别为Ⅲ，不接至主电路的辅助电路和控制 电路安装类别为Ⅱ； ●断路器应安装在无爆炸危险的介质中， 且介质无足以腐蚀金属和破坏绝缘的气体
与导电尘埃的地方； ●断路器应安装在没有雨雪侵袭的地方； ●断路器应按产品的使用说明书安装。 ●断路器防护等级（符合IEC 60947-1标 准）达到IP20。
二次接线均可插接：在插接 式断路器附件的引出线上,装有一 个可拔插的装置,可快速更换断路 器附件
防腐性能 采用国际上最新的防腐工艺, 软氮化加无光泽电镀,使产品防腐 性能高于镀锌,适用于TH场合使 用
通过EMC、EMI认证的电子 式漏电保护控制系统
1
技术与技术规范
适用范围
变压器的保护
变压器具有一定的过载能力。通过 GM系列断路器上装有的热脱扣器和电磁脱 扣器，可对变压器起到过载保护和短路故
GM系列断路器就具有这一特点，它
允许有一短时的过电流负荷。因此，它特 别适用于启动重任务、大型的电动机。瞬 时脱扣器的动作电流值推荐为(12×In)。用 电动操作的GM断路器组合成高额定值的星
形启动器、多速启动器和反启动器，比用 大型接触器更紧凑，也更经济有效。
线路的保护
对电缆线路的保护。GM系列断路器 比熔断器更为可靠和经济。
35
50
120
A ●
●
● ●
210×406×122 210×406×122
3000 30
北京人民电器厂有限公司 9
3
GM□LE系列漏电保护断路器
GM□LE系列漏电保护断路器选型表
G
M
225
LE
C
4
3
10
壳架等级
固
塑料
额定电流（A）
漏
安 外壳
Inm=225
电
祥
式断
Inm=400
保
品
路器 牌
Inm=630
W
H
4P：W×L×H
103×135×81.5
M型：120×155×73.5 H、R、G型：120×155×91.5
机电寿命 操作循环次数 n
10000
10000
操作频率 （OPS/hour）
120
120
注：① 参照温度
② Icu的功率因数：cos=0.5（6KA<Icu<10KA）；cos=0.3，（10KA<Icu<20KA）；cos=0.25，（20KA<Icu<50KA）；cos=0.2，（50KA<Icu） ③ 额定运行短路分断能力：（AC690）Ics=100%Icu
10 16 20 25 32 40 50 63 80 100 690~400
工频耐压试验电压
50/60HzV~
（V）
3000
3000
额定脉冲耐受电压 Uimp
（kV）
8
8
极数
（P）
3
3，4
2，3，4
额定极限短路分断能力等级
M
H
M
H
R
G
额定极限短路
AC
分断容量Icu② （kA）
AC
400V
35
690V
它瞬时脱扣器的动作电流值整定得较小。 过载保护是通过和电流大小相关的延
时过载脱扣器实现。脱扣特性曲线与发电
机的热负载特性曲线相似。过载脱扣器的 极限电流整定保证了在任何情况下对过载 发电机起到可靠的保护作用。
电动机的保护
作电动机保护用的断路器，必须在危 险过载时切断电机电源，使其在允许过载 范围内能正常工作。
受GM系列断路器保护的电缆线路可 充分利用它的额定容量，而受熔断器保护
的电缆线路仅利用额定容量的75%。GM系 列断路器的分断速度快、转换能力高，对 短路故障设备能起到最合理的保护，特别 是在使用限流断路器时，大大简化了线路
设备的设计和工艺。 瞬时脱扣器的动作电流值推荐为（10
×In）。
符合标准
GM系列断路器符合下列标准： IEC60947-1 GB14048.1总则 IEC60947-2 GB14048.2断路器
见电气参数表
无 板前接线 B 板后接线 C 插入式 C2 抽出式
辅助触头 欠电压脱扣器
270 370
分励脱扣器 报警触头
218 318
辅助触头 报警触头
228 328
欠电压脱扣器 报警触头
238 338
分励脱扣器 辅助触头 报警触头
248 348
二组辅助触头 报警触头
268 368
辅助触头 欠电压脱扣器 报警器触头
630
800
400 500 630
700 800
690~400
3000
8
3，4
M
H
R
50
65
85
20
35
50
50
100
A ●
●
● ● ●
105×165×86 M型：105×155×86 H、R、G型：104×165×103 M型：140×155×86 H、R、G型：140×165×103
8000 120
北京人民电器厂有限公司 8
GM系列塑壳断路器
2
GM225
225
100 125 140 160 180 200 225
690~400
3000
8
2，3，4
M
HRG35 Nhomakorabea50
65
85
15
35
50
GM400
400
250 315 350 400
690~400
3000
8
3，4
M
H
R
50
65
85
20
35
50
GM630/800
278
378
北京人民电器厂有限公司 7
2
GM系列塑壳断路器
GM塑壳断路器主要技术参数
型号 壳架等级额定电流 Inm 脱扣器额定电流 In 额定工作电压 Ue
30℃① 30℃① 30℃①
（A） （A） （V）
GM50 50
10 12.5 16 20 25 32 40 50 63 400~
GM100 100
* ：N极过电流值用户需提供
使用与维护
断路器各种特性及附件由制造厂整定设 置， 在使用中不可随意调节。在用户遵
守保管和使用条件下，从制造厂发货之日 起，不超过18个月，产品封印完好, 如因
制造质量问题而发生损坏或不能正常使用 时，制造厂负责无偿更换和修理。
北京人民电器厂有限公司 5
2
GM系列塑壳断路器
A ●
●
● ● ● ● 140×257×107
140×257×107
183.5×257×107
5000 60
A ●
●
● ● ● ● 210×275×107
210×275×107
280×275×107
5000 60
GM1250
1250
700 800 1000 1250
690
3000
8
3
H
R
65
85
20
可以缩写为（只作订货用）： GM400H-33402P AC380V/350A AC220V B 拾台
附件代号及脱扣器的方式见下表
名称
分励脱扣器
分励脱扣器
无
报警触头
分励脱扣器
辅助触头
欠电压脱扣器
二组辅助触头
辅助触头
欠电压脱扣器
瞬时脱扣
200
208
210
220
230
240
250
260
复式脱扣
300
308
障的保护，扩大变压器过载使用的范围。 过载脱扣器的电流值整定为１倍或1.1倍的 变压器标称电流。瞬时脱扣器的电流整定
值必须大大小于出现的最大短路电流，推 荐为(3…6×In)变压器标称电流的3倍至6 倍。
发电机的保护
对发电机进行短路和过载保护。GM 系列断路器作为发电机的保护电器，由于 允许的短路电流为标称电流的2-5倍，因此，
IEC947-4 GB14048.4 接触器和电动机起动器 IEC947-5 GB14048.5 机电式控制电路电器
北京人民电器厂有限公司 4
技术与技术规范
1
分类
按操作方式分： 1、本体直接操作； 2、电动操作机构操作； 3、旋转手柄操作。
按用途分： 1、变压器保护； 2、发电机保护； 3、电动机保护（GM400.630.800.
目录
CONTENTS
■ 固安祥专有技术 ………………………………………… 3 ■ 技术与技术规范 ………………………………………… 4 ■ GM系列塑壳断路器 …………………………………… 6 ■ GM□LE系列漏电保护断路器 ………………………… 10 ■ 矿用断路器 ……………………………………………… 14 ■ 保护特性及功率损耗 …………………………………… 14 ■ 温度变化校正曲线 ……………………………………… 16 ■ 附件 ……………………………………………………… 17 ■ 安全距离 ………………………………………………… 21 ■ 产品外形及安装尺寸 …………………………………… 22
