海湾消防系统介绍(精选)
海湾消防系统介绍(00001)电子教案
系统性能
系统启动后，可瞬间喷出大量的水，像雨淋般覆 盖大面积区域，特别适用于易燃易爆的高危场所。 配上开式喷头，则成为保护特定区域的雨淋系统； 配上水幕喷头，则成为防火分隔的水帘系统；配 上水雾喷头，则成为窒息冷却密闭空间火灾的水 雾系统，特别适用于电器设备，液体燃料等特殊 场所；配上闭式喷头，则成为预作用系统，适用 于环境温度低于 4 ℃ 的冷藏库及偏北寒冷的地区。
直立型喷头
型号：ZSTZ-( )/( )* 此为直立型喷头，应直立安装指定位置上，适
用于商场、办公楼、酒店等场所。保护做假天 花以上的设备，及不装假天花的厂房、停车场 的地方。
直立边墙型喷头
型号：ZSTB(15)/( )* 此为直立边墙型喷头，应直立式安装在边墙位
置上。对人员、货物往来频密的通道，停车场 出入口等场所，是较安全和简单的使用类型。
水平边墙型喷头
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在边墙位
置上，其挡水板有字的一面朝上，其横向洒水 喷射较远，适合于间隔多、层高不大和不做吊 顶的房间，是酒店客房最常用的类型。
喷头型号
：两括号皆为可选数据，前括号为公称口径， 有15mm和20mm，参阅下表1； 后括号为动作温度，有不同的级数，见下表2。 也可按不同型号和口径，提供开式喷头。
为保证系统运行可靠，增设了防复位机构，并在雨淋阀系 统腔内加装自动滴水阀，确保伺应状态下，排除积水。
产品特点
报警早、喷水快、体积小、重量轻，外形美观、占用空间 小，创新管网连接，使雨淋阀发挥更优越的性能。
ZSFM型隔膜雨淋阀
产品结构 ZSFM型隔膜雨淋阀是由
供水信号闸阀、压力腔进水球 阀、单向阀、 手动快开球阀、
ZSFG 型杠杆雨淋阀
海湾消讲义防系统介绍
海湾报警设备
20、HX-100A/B型火灾声光警报器 21、GST-HX-F8501/2型火灾声/声光警报器 22、B-QB-GST100型区域火灾报警控制器 23、JB-QB-GST200型火灾报警控制器（联动型） 24、JB-QG-GST200型火灾报警控制器（联动型） 25、JB-QB-GST500型火灾报警控制器（联动型） 26、JB-QG-GST5000型火灾报警控制器（联动型 ） 27、JB-QG-GST9000型火灾报警控制器（联动型） 28、ZF-101型火灾显示盘
现场消火栓
压力表
压力表
止回阀
止回阀
ቤተ መጻሕፍቲ ባይዱ
蝶阀和软连接
消防水泵
蝶阀和软连接
蝶阀和软连接
喷淋水泵
蝶阀和软连接
湿式报警阀
干式报警阀
水流指示器
信号蝶阀
水力警铃
消火栓
喷淋头
水泵接合器
型号：ZSTX-( )/( )* 此为下垂型喷头，应下垂式 安装在指定位置上。由于其下垂方向的喷水强
度较好，在没有碰撞的地方，是应用最实际的 类型。
海湾报警设备
海湾报警设备
海湾报警设备
海湾报警设备
海湾报警设备
a、消防电（2）
消防泵
消防主机
远程联动盘
喷淋泵 排烟风机
正压送风机
a、消防电（3）
消防电源 消防主机
消防广播
音源 音控 功效
CD
卡机 分区 音量 监听
b、消防水（1）
高区
中区
低区
过滤器机
市政水
蝶阀
水流控制阀
消防 水箱
温(干)式报警阀预作用阀
水平边墙型喷头
型号：ZSTBA( )/( )* 此为水平边墙型喷头，应水平式安装在边墙位
海湾消防系统产品介绍
安装步骤
按照产品说明书逐步进行安装，确保 每个部件都正确连接和固定，同时注 意安全操作。
调试与测试
完成安装后进行调试和测试，确保消 防系统正常工作并符合相关标准。
维护保养
日常检查
清洁保养
定期对消防系统进行检查，包括设备外观 、连接和运行状态等，及时发现并处理问 题。
定期对设备进行清洁和保养，保持设备整 洁和良好的运行状态。
工业园区案例
总结词
稳定可靠、保障安全
详细描述
针对工业园区的高风险特点，海湾消防系统提供了定制化的解决方案，确保了园区的消防安全，为工业生产提供 了稳定可靠的环境。
公共设施案例
总结词
及时响应、降低风险
详细描述
在公共设施领域，海湾消防系统凭借其高效、可靠的特性，为机场、车站、图书馆等公共场所提供了 及时响应的消防保障，有效降低了火灾风险。
产品特点
高效灭火
海湾消防系统产品采用了高效的 灭火剂，能够在短时间内扑灭火
灾，减少火灾造成的损失。
智能控制
海湾消防系统产品采用了智能控制 系统，能够实现远程控制和自动报 警，及时发现火情并采取相应的措 施。
安全可靠
海湾消防系统产品经过严格的质量 检测和认证，具有可靠的安全性能 和稳定性，能够保证使用安全。
产品应用领域
小区 的消防系统建设，为居民提供安全保 障。
海湾消防系统产品可以用于工业设施 的消防系统建设，如石油化工、电力 等，保障工业生产的安全进行。
商业建筑
海湾消防系统产品可以用于商业建筑 的消防系统建设，如商场、酒店等， 提高建筑的消防安全水平。
02
设备。
问题2
设备运行不稳定。解决方案：检查设备是 否受到干扰，检查设备连接是否牢固，重 新启动设备或更换部件。
海湾消防自动报警及联动系统完整版
19、GST-LD-8314型火灾光警报器
海湾报警设备
20、HX-100A/B型海火湾消防灾自动声报警光及联警动系统报完整器版 21、GST-HX-F8501/2型火灾声/声光警报器 22、B-QB-GST100型区域火灾报警控制器 23、JB-QB-GST200型火灾报警控制器（联动型） 24、JB-QG-GST200型火灾报警控制器（联动型） 25、JB-QB-GST500型火灾报警控制器（联动型） 26、JB-QG-GST5000型火灾报警控制器（联动型 ） 27、JB-QG-GST9000型火灾报警控制器（联动型） 28、ZF-101型火灾显示盘
消防主机
a、消防电（1）
海湾消防自动报警及联动系统完整版
回路卡
模块箱
烟感 温感 手报 警铃 声光报警 控制模块 信息反馈模块 模块24V 联动24V 消防电话
消防栓
消防系统图
海湾消防自动报警及联动系统完整版
海湾报警设备
1、JTY-GD-G3型点海湾型消防光自动报电警及感联动烟系统完火整版灾探测器 2、JTY-GM-GST9611型点型光电感烟火灾探测器 3、TW-ZCD-G3N型点型差定温火灾探测器 4、JTW-ZOM-GST9612型点型差定温火灾探测器 5、JTF-GOM-GST601型点型复合式感烟感温火灾探
海湾报警设备
海湾消防自动报警及联动系统完整版
海湾报警设备
海湾消防自动报警及联动系统完整版
海湾报警设备
海湾消防自动报警及联动系统完整版
海湾报警设备
海湾消防自动报警及联动系统完整版
海湾报警设备
海湾消防自动报警及联动系统完整版
a、消防电（2）
海湾消防自动报警及联动系统完整版
消防泵
海湾消防系统培训课件
疏散指示标志设置要求
01
标志应设置在疏散走道 和主要疏散路线的地面 上或靠近地面的墙上。
02
标志的间距不应大于 20m，袋形走道不应大 于10m，在走道转角区 应适当增加标志。
03
标志应指向最近的安全 出口，并与疏散方向保 持一致。
离子式两种。
温度探测器
利用热敏元件对温度的感应来 报警，分为定温式和差温式两 种。
火焰探测器
通过检测火焰发出的特定波长 的光来报警，分为紫外线和红 外线两种。
气体探测器
检测空气中特定气体的浓度变 化来报警，如CO探测器。
报警控制器功能及操作
报警功能
接收火灾探测器发出的报警信号，并发出声 光报警信号。
在火灾发生时，自动启动喷水 装置，对火源进行扑灭。
消防栓与消防水带
提供室外消火栓和室内消火栓 ，以及相应的消防水带，供消
防员手动灭火使用。
气体灭火系统
适用于特定场所，如计算机房 、图书馆等，通过释放灭火气
体迅速扑灭火灾。
海湾消防系统特点
智能化
采用先进的智能技术， 实现火灾自动监测、报
警和联动控制。
高可靠性
系统采用高品质设备和 材料，确保在恶劣环境
下长时间稳定运行。
灵活性
可根据不同场所和需求 进行定制化设计，实现
灵活配置和扩展。
易维护性
系统结构清晰，维护简 便，方便用户进行日常
检查和维护保养。
02
CATALOGUE
火灾自动报警系统
火灾探测器类型及工作原理
烟雾探测器
通过检测空气中的烟雾颗粒浓 度变化来报警，分为光电式和

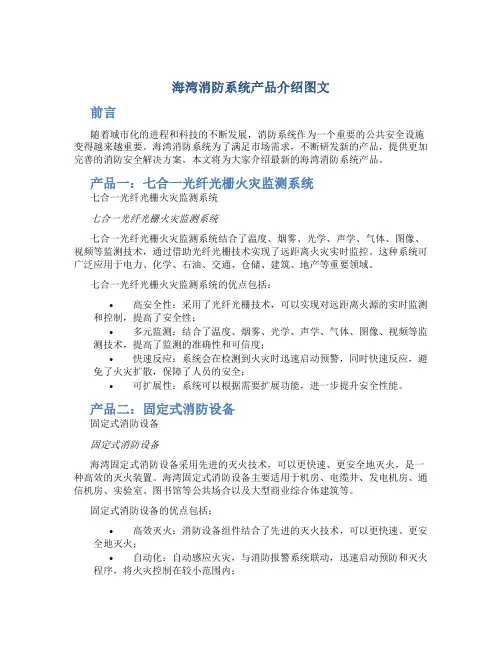

海湾消防系统产品介绍图文
海湾消防系统产品介绍图文前言随着城市化的进程和科技的不断发展，消防系统作为一个重要的公共安全设施变得越来越重要。
海湾消防系统为了满足市场需求，不断研发新的产品，提供更加完善的消防安全解决方案。
本文将为大家介绍最新的海湾消防系统产品。
产品一：七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统七合一光纤光栅火灾监测系统结合了温度、烟雾、光学、声学、气体、图像、视频等监测技术，通过借助光纤光栅技术实现了远距离火灾实时监控。
这种系统可广泛应用于电力、化学、石油、交通、仓储、建筑、地产等重要领域。
七合一光纤光栅火灾监测系统的优点包括：•高安全性：采用了光纤光栅技术，可以实现对远距离火源的实时监测和控制，提高了安全性；•多元监测：结合了温度、烟雾、光学、声学、气体、图像、视频等监测技术，提高了监测的准确性和可信度；•快速反应：系统会在检测到火灾时迅速启动预警，同时快速反应，避免了火灾扩散，保障了人员的安全；•可扩展性：系统可以根据需要扩展功能，进一步提升安全性能。
产品二：固定式消防设备固定式消防设备固定式消防设备海湾固定式消防设备采用先进的灭火技术，可以更快速、更安全地灭火，是一种高效的灭火装置。
海湾固定式消防设备主要适用于机房、电缆井、发电机房、通信机房、实验室、图书馆等公共场合以及大型商业综合体建筑等。
固定式消防设备的优点包括：•高效灭火：消防设备组件结合了先进的灭火技术，可以更快速、更安全地灭火；•自动化：自动感应火灾，与消防报警系统联动，迅速启动预防和灭火程序，将火灾控制在较小范围内；•经济节能：比传统灭火设备运行成本更低；•安全可靠：消防设备经过严格测试，并由国家消防产品质量监督与检验中心检测合格，性能稳定、安全可靠。
产品三：电气控制保护器电气控制保护器电气控制保护器海湾电气控制保护器是一种集保护、控制、调节于一体的智能电器。
主要用于配电网中的电器保护，避免电器短路、过载、漏电等故障，保障在建筑电气系统中的安全运行。
海湾消防系统操作说明
消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。
（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。
9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。
打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。
２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。
３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。
海湾火灾报警系统主要设备的技术特点及参数
海湾火灾报警系统主要设备的技术特点及参数1. 简介海湾火灾报警系统是一种用于监测和控制火灾的先进设备，主要用于发现火灾并及时报警，以便采取相应措施进行扑灭和灾害控制。
本文将介绍海湾火灾报警系统的主要设备，并详细描述其技术特点及参数。
2. 烟雾探测器技术特点：•灵敏度高：能够快速、准确地探测到烟雾粒子，提前预警。
•可调节性：可以根据实际需求调整探测灵敏度，减少误报率。
•防护能力强：具备防尘、防潮、防腐蚀能力，适应各种恶劣环境。
•自动测试功能：可以自动检测烟雾探测器的工作状态，提高可靠性。
主要参数：•探测原理：光电式、离子式、热敏电阻式等•探测范围：覆盖面积、探测距离•灵敏度：可调节范围•防护等级：防尘、防水、耐腐蚀等级•报警方式：声光报警、信号输出等3. 温度探测器技术特点：•温度测量准确：采用高精度传感器，精确测量温度变化。
•快速响应：能够迅速探测到温度上升，并发送报警信号。
•多功能：除了测温外，还具备温湿度监测、震动监测等功能。
•高可靠性：采用可靠的电子元件和结构设计，避免误报和漏报现象。
主要参数：•测温范围：温度变化范围•测温原理：热电偶、热敏电阻、红外线等•精度：测温的准确性•响应时间：从温度变化到发送报警信号所需时间•防护等级：防尘、防水、耐腐蚀等级4. 压力探测器技术特点：•灵敏度高：能够快速、准确地探测到气体压力变化。
•耐用性强：采用高品质材料和设计，使压力探测器具备较长的使用寿命。
•适应性广：可适应不同环境下的压力变化，如高温、高湿度等。
•安全性能高：具备过压、过载、短路等保护功能，确保设备安全运行。
主要参数：•压力测量范围：气体压力变化范围•压力测量准确度：测量结果与实际压力的偏差•防护等级：防尘、防水、耐腐蚀等级•输出信号：模拟信号、数字信号5. 火焰探测器技术特点：•快速响应：能够迅速探测到火焰并发送报警信号。
•灵敏度高：可探测到微弱的火焰光源，避免漏报。
•抗干扰能力强：对其他光源具备一定的抑制能力，减小误报率。
海湾消防系统产品介绍
手动报警按钮
在发现火灾时，可手动触发报警系统， 通知消防部门。
消防水系统
消防水箱
储存用于灭火的水，确保火灾发 生时水源充足。
消防泵
提供灭火所需的水压和水量，通过 水管网络将水输送到灭火设备。
喷头和消防水枪
喷头在火灾时自动打开，消防水枪 用于喷射灭火水。
气体灭火系统
气体灭火剂
采用惰性气体或化学气体，通过 稀释空气中的氧气或化学反应来
强化与其他消防产品的整合
未来海湾消防系统将加强与各类消防产品的兼容性和整合能力，提供 更为全面和高效的消防安全解决方案。
THANKS
感谢观看
高效灭火
海湾消防系统产品采用了 高效的灭火剂和灭火技术， 能够在短时间内迅速扑灭 火灾，降低损失。
耐腐蚀
由于海湾地区的环境特殊， 消防系统产品必须具备耐 腐蚀的特性，以确保长期 稳定运行。
易于维护
海湾消防系统产品设计简 洁，易于维护和保养，降 低了使用成本。
产品应用领域
港口码头
海湾消防系统产品适用于 港口码头等海洋运输领域 的消防安全保护。
在火灾发生时，通过广播通知人员疏散，并提供 相关的疏散指导。
03
产品优势
高可靠性
冗余设计
海湾消防系统采用冗余设计，确 保在部分设备发生故障时，整个 系统仍能正常运行，提高了系统 的可靠性。
严格品质控制
海湾消防系统在生产过程中实行 严格的质量控制，选用优质的原 材料和先进的生产工艺，确保产 品的可靠性和稳定性。
远程监控
通过智能化技术，用户可以远程监控消防系统的运行状态和火警信息，以便及 时做出应对措施。同时，系统还能够自动记录火灾发生的时间、地点等信息， 为后续的事故分析提供依据。
海湾消防系统介绍详解
ZSXZF型信号闸阀
产品结构： 信号闸阀是由球墨铸件本体、铜调节 丝杆、阀板、 传动臂、支架、限位控制开 关等组成。限位控制开关是选用与本件品 质相匹配的进口装置，安装在闸阀颈部， 位于旋转手轮下面、开关支架上，确保外 形精致、启闭灵敏。 工作原理： 顺时针转动手轮，当闸板关闭到口径 截面80％时，这时传动臂及导杆压迫限位 开关，开关内的3号与4号触点接通，1号与 2号触点断开，显示关闭讯号，此时传动 臂在调节丝杆的下端。而逆时针转动手轮， 在闸板打开到口径截面一半时，开头内的 1号与2号触点接通，3号与4号触点断开， 显示开启讯号，此时传动臂在调节丝杆的 上端。闸阀的开启和关闭，可通过讯号设 施，清楚显示在控制屏的灯号上。
海湾报警设备
9、JTY-GF-GSJT103/B型点型家用光电感烟火灾探测 器 10、GST-LD-8306型接口模块 11、GST-LD-8313型隔离器 12、GST-LD-8319型编址接口模块 13、J-SAP-8401型手动火灾报警按钮 14、LD-8404型消火栓按钮 15、GST-LD-8300型单输入模块 16、GST-LD-8301型单输入/单输出模块 17、GST-LD-8302型切换模块 18、GST-LD-8303型双输入/双输出模块 19、GST-LD-8314型火灾光警报器
安装要求
安装要求：水流指示器必须水平安装，桨 片下垂并与水流方向垂直。连接水流指示 器的前后直管段，其长度不小于自身公称 管径的5倍。其安装方向，必须与水流指示 器外壳的箭嘴方向相符。各种公称管径， 须选用相应规格的水流指示器
ZSJZ－III型马鞍式水流指示器
产品结构
本水流指示器是由 马鞍铸件 、微动开关、密封传动 组件、橡胶桨片、Ｕ型螺栓、调 节弹簧、防火塑胶盖等组成。 工作原理 水流指示器主要应 用在自动喷水灭火系统之中，通 常安装在每层楼宇的横干管或分 区干管上，对干管所辖区域，作 监控及报警作用。当某区域发生 火警，喷头喷水，输水管中的水 流推动指示器的桨片，通过传动 组件，令微动开关动作，使其 〔常开〕触点接通，讯号传至消 防报警中心，显示出该区域发生 火警之声光讯号。
海湾消防自动报警及联动系统
安装要求 水流指示器必须水平安装，桨 片下垂并与水流方向垂直。且水流方向,必 须与水流指示器外壳的流向箭头方向相符。 连接水流指示器的前后直管段，其长度不 小于自身管径的5倍。各种公称管径，须选 用相应规格的水 故障排除：
故障现象 可能原因
解决方法
没有讯号 发出
1.管道内有污物堵塞桨片。1.排除管道内污物。
喷头通用技术参数
试验压力： 公称口径： 连接螺数： 流量系数： 响应时间指数 RTI(m.s)1/2
3MPa 15mm 1/2" 80±4 Ø3mm 34
20mm 3/4" 115±9 Ø5mm 75
温感玻璃球额定动作温度
喷头温度 57 68 79 93 141 182 227 （℃） 玻璃球色别 橙 红 黄 绿 蓝 紫 紫
灭火消防设备的检查维护〔1〕
系统 检查 名称 项目
气体
灭火 系统
每日 检查
检查内容
检查要求
备注
储瓶间
设备齐全、工作正常
容器阀
设有泄压装置
集流管 压力 喷嘴
设有泄压装置
灭火剂储存容器的压力符合规 范要求
填写《系统每日 运行登记表》
无损坏、锈蚀、渗漏
防静电接地装置
无损坏、锈蚀、堵塞
灭火消防设备的检查维护〔2〕
自动报警系统的日检、季检内容〔1〕
系统 名称
检查项目
检查内容
检查方法
检查要求
备注
火灾 自动 报警 系统
每日检查
外观检查、巡检测试，交流电源是否有
消防控制室主、 切断主电源，看设备 自动切换的情况，
备电源检查 是否从主电源接到备 备用电源投入时
用电源供电
