管道电磁感应加热改造线圈绕线详解

管道电磁感应加热改造线圈绕线详解管道加热是工业上比较通用的加热负载，常用应用于塑料、橡胶、石油管道、供暖设备、热水炉、模具等设备中，传统的管道加热是采用电阻带或电热管进行加热，电阻式加热虽然造价比较低，但热效率低下，仅60%以下，而且比较容易坏，经常修理、更换，影响整体设备的产能,给用户带来极大不方便。

随着变频电力电子的发展，可以很好地利用电磁感应涡流加热的方法来解决这个问题，电磁加热原理由于是非接触式加热，而且热效率高达95%以上，因此受很多用户的青睐。

但是，电磁加热的整配备制作，涉及的知识比较广，不仅懂电工，还要懂电子，线圈的制作加热绕制方法给不少用户带来不少困难，在这里，给大家介绍一下江信电磁30kW电磁加热器及其管道电磁线圈的绕制方法，让高深的电磁加热技术不再难，让人人都懂电磁感应加热应用技术，江信电磁技术支持。

一、材料的准备：1、江信电磁30kW电磁加热器1台2、30mm玻璃丝毯保温材料，长2米，宽约1米3、16mm2 国标云母玻璃纤维高温线，50米4、玻璃纤维布，宽100mm，1卷5、数字电桥1台6、100A线耳若干个二、改装方法详解：1、选取被加热管道外面包一层30mm玻璃丝毯保温材料，包圈即可，不要多层！刚好一圈，长度约1米左右。

2、用玻璃纤维布把保温材料包住，轻轻包住，也不能压太紧！保证保温棉厚度约20-25mm 之间即可，尽可能包外观漂亮。

3、把准备好的50米16mm2 国标云母玻璃纤维高温线绕上去，保证两边的引线约1.5~2米左右，线圈每圈之间可相隔3-5mm左右，最高不能高于10mm，每圈之间不能过于太密，因为线圈在工作时，也是发热的，保证一定的间隔来散热。

4、用数字电桥量电感量，调到L测量电感量的2mH档测量，约200-250uH左右的电感量就可以完成线圈的制作。

5、最后把线圈的两端用扎带扎紧，防止线圈松动脱落，线圈外面不需要增加任何保护措施，因为线圈外面本来就是云母绕包住，是绝缘材料，不会对人体构成触电危险。

商用电磁炉一个机芯如何改制带多个加热线圈

商用电磁炉一个机芯如何改制带多个加热线圈大功率商用电磁炉的工作模式,完全不同于家用电磁炉的工作模式,采用全桥准谐振的软开关工作方式,热效率高达95 %以上,不存在电压击穿功率管的现象,电压电流富裕量放得很大,各种保护电路齐全,可靠性很高,除人为的工艺原因造成故障隐患外,几乎未发现其他因素产生的故障。

由于商用大功率电磁炉的成本较高,其推广应用就受到一定的限制,若要与民用电磁炉竞争,唯一的办法是一机带多个感应加热线圈(例如在火锅店内使用) ,以降低单个炉眼的成本。

商用电磁炉除在可靠性、热效率上的优势外,其突出的特点是电磁炉元件和电器组成一个与感应加热线圈完全分离的电气箱,并且电路与感应加热线圈之间有脉冲功率输出变压器和谐振电容二者进行双重电气绝缘和隔离。

万一微晶玻璃(或微晶陶瓷)锅底意外破损、渗漏，由于谐振电容、脉冲功率输出变压器的隔离和绝缘,不会发生人员触电事故。

这些是营业首先要考虑的问题,也正是脉冲功率输出变压器的使用，使得一个机心带多个感应加热线圈成为可能和相对容易实现。

(附图1)（附图1）是一个机芯带多个线圈的示意。

在图中,每个感应加热线圈与谐振电容组成一个单元,在串联谐振状态下,每个单元呈现的阻抗为纯电阻性。

若干个单元的并接就像电阻并联一样简单,并联后总的谐振频率并没有发生变化。

就主电路来讲,不管是带一个单元还是多个单元,激励频率不用改变,只是总的负载功率发生了变化,这是因为脉冲功率变压器初次级阻抗变换的作用解决了该问题。

笔者用一台8kW的电磁炉作了实验,只需把原脉冲功率变压器次级匝数拆去四圈,降低输出电压(两组线圈并联后阻抗降低,为保持原来总的输出功率不变,需降低输出电压) ,按图可带两组线圈,每组线圈实得功率4kW,去掉一组,只带一组线圈,该组线圈实得功率仍为4kW。

改制时应注意以下几个问题:1.电磁炉机心(电气箱)要按几个负载单元并接后的总功率设计和调试。

2.谐振电容和加热线圈始终应组合在一起,才能保证单元线圈的增减不影响整个组合的谐振频率。

【九阳电磁炉电源芯片OB2226AP用VIPer12A代换的一种方法】九阳电磁炉芯片

内容仅供参考
九阳电磁炉OB2226AP电源芯片的代换其实也可这样简单
前天顾客送来一台型号JYC－21GS02九阳电磁炉，主板JYCP－21ZE－A，无低压电源，查电源芯片OB2226AP损坏。现在新款九阳电磁炉部分采用OB2226AP电源芯片,这种芯片，外围元件较少，采用小功率变压器。输出的电压精准。内部有短路保护功能，如果芯片损坏，一般不秧及周围元器件。芯片损坏后，若没有配件也是个让人头痛的问题。本人通过与运用了VIPer12Ａ芯片的九阳JYCP－21S55Ｃ主板开关电源电路进行对比，找到一种用VIPer12Ａ代换的技改，还能充分利用原来芯片的安装位。
【九阳电磁炉电源芯片OB2226AP用VIPer12A代换的一种方法】九阳电磁炉芯片
九阳电磁炉OB2226AP电源芯片的代换其实也可这样简单
*******************************************************
九阳电磁炉电源芯片OB2226AP用VIPer12A代换的一种方法
所需元件：VIPer12Ａ，104瓷片电容，18Ｖ稳压管各一只。
将VIPer12A的8、7折起来与6、5脚连成一体.。1脚向2脚折起来相连，与3脚并联一个104瓷片电容。3、4脚之间并一只18V稳压管，正极接3脚（如图）
将R501.R512及贴片C515全部拆走，（损坏的OB2226AP巳被拆掉）
将改装的VIPer12A依旧安在原OB2226AP芯片安装位。贴片C515元件位上的两焊点相连。在R501.R512元件位上按图补上一根跳线使将来的VIPer12A的4脚与D506相连（如图）。
所需元件为：VIPer12Ａ，104瓷片电容，18Ｖ稳压管各一只。
（1）将VIPer12Ａ的8、7脚向6脚折起来与6、5脚连成一体。1脚折起来与2脚相连与3脚并联一个104瓷Байду номын сангаас电容。3、4脚之间并联一只18Ｖ稳压管，其正极接3脚，负极接4脚（如图1）。

九阳电磁炉故障代码九阳电磁炉维修

九阳电磁炉故障代码九阳电磁炉维修九阳电磁炉故障代码九阳电磁炉维修九阳电磁炉故障代码&lowbar;九阳电磁炉维修以上就是九阳电磁炉故障代码和九阳电磁炉修理方法：1、故障代码显示e0内部电路故障报警：当内部电路出现故障无法正常工作时，数码显示区数显示“e0”，同时蜂鸣器以1秒1次的频率鸣叫。

该报警状态不能自动退出，需手动关机后再开机才能退出报警状态（如仍然显示e0，请到维修网点检查）。

e0：电路内部故障开机检查内部排线、线盘引线是否脱落。

检查板上的元件与否较完整如初（例如电阻烧黑）。

检查焊锡点（虚焊、漏焊等）。

鼠标cpu、lm339与否咳嗽过低（断电后）首先将线盘两端引脚拆下检查＋5v、＋15v与否正常lm339脚各电压是否正常测量r21－r24四个高压电阻与否正常（拆下来测量）检查q12－q15三极管是否击穿或开路等2、故障代码表明e1电磁炉无论处于何种工作状态，若检测到无锅具、锅具材料不合适、加热对象为小物件时，马上关闭输出，并不断反复检测锅具，同时，数码管显示“e1”，蜂鸣器以1秒1次的频率鸣叫。

若锅具在1分钟内一直连续异常，则报警1分钟后自动关机；若锅具情况在1分钟内恢复正常，自动退出故障报警状态，恢复原来工作状态（如仍然显示e1，请到维修网点检查）。

e1：锅具形状大小、材质不适宜或淡漠锅铁性材料.重点检查lm339的8、9、14脚电压. r25、r27和r26等是否变质.3、故障代码表明e2igbt过热（炉内超温）报警：当igbt失灵（少于100℃）时，停用输入，数码管表明“e2”，蜂鸣器以1秒1次的频率叫声。

该报警状态无法自动选择退出，须要手动关机就可以选择退出报警状态。

等待温度恢复正常，手动开机工作正常（例如仍然表明e2，恳请至修理网点检查）。

e2：炉内超温或ntc故障（igbt）开机表明e2；热敏电阻与否变质（igbt）cpu19脚并无输入; 冷却后表明e2；风扇进风口、出风口与否阻塞。

电磁炉电磁线圈维修手册

电磁炉电磁线圈维修手册一、引言电磁炉作为一种新型的炊具，具有高效、环保、安全等特点，受到了广大消费者的青睐。

然而，随着使用时间的增长，电磁炉电磁线圈可能会出现故障，需要及时进行维修。

本手册旨在为用户提供电磁炉电磁线圈的维修指南，帮助用户解决常见的故障问题。

二、工具准备在进行电磁炉电磁线圈维修之前，我们需要准备一些必要的工具：1. 合适的螺丝刀和扳手；2. 万用表；3. 隔热手套；4. 防静电工具。

三、故障排查与维修1. 故障现象：电磁线圈不工作可能原因：a. 电源故障：检查电源线是否连接良好，插座是否供电正常；b. 温度过高：使用电磁炉过程中，如果温度过高，电磁线圈会自动关闭，待降温后自动恢复工作；c. 电磁线圈故障：使用万用表测量电磁线圈的电阻，如果电阻为无穷大，说明电磁线圈可能损坏，需要更换。

2. 故障现象：电磁线圈不加热可能原因：a. 控制面板故障：检查控制面板是否有显示异常，如有，请联系售后服务中心进行更换；b. 电磁线圈接触不良：检查电磁线圈与控制面板之间的连接线是否松动，如果松动请重新插紧；c. 电磁线圈损坏：使用万用表测量电磁线圈的电阻，如果电阻为无穷大，说明电磁线圈可能损坏，需要更换。

3. 故障现象：电磁炉出现闪断现象可能原因：a. 电源不稳定：检查电源是否稳定，如果电压波动较大，可能导致电磁炉闪断，请更换稳定的电源供电；b. 控制电路故障：检查控制电路板是否有明显的损坏，如有，请联系售后服务中心进行更换。

4. 故障现象：电磁炉工作时有异味可能原因：a. 电磁线圈过热：检查电磁线圈是否正常工作，如果过热可能导致焦味产生，需要检查电磁线圈与散热器之间的接触是否良好；b. 食物残渣燃烧：清理电磁炉上的食物残渣，保持清洁。

四、维修注意事项1. 在进行电磁炉维修时，请确保断开电源，以免发生触电事故；2. 维修过程中应使用隔热手套和防静电工具，以保护双手和电路板的安全；3. 如果个人能力有限，无法排除故障，请勿私自拆解电磁炉，应寻求专业技术人员的帮助。

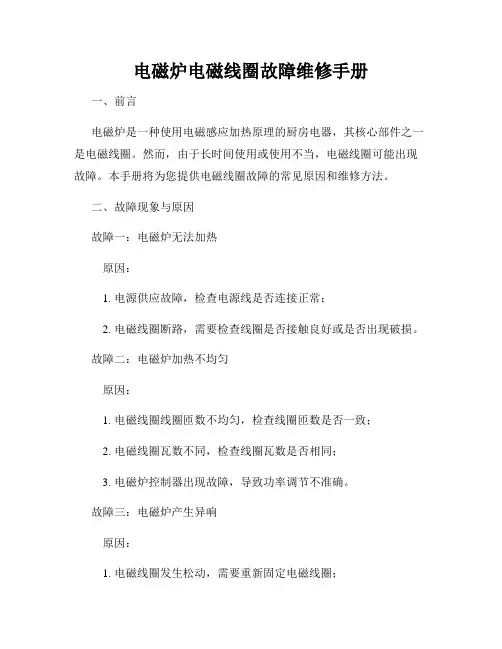

电磁炉电磁线圈故障维修手册

电磁炉电磁线圈故障维修手册一、前言电磁炉是一种使用电磁感应加热原理的厨房电器，其核心部件之一是电磁线圈。

然而，由于长时间使用或使用不当，电磁线圈可能出现故障。

本手册将为您提供电磁线圈故障的常见原因和维修方法。

二、故障现象与原因故障一：电磁炉无法加热原因：1. 电源供应故障，检查电源线是否连接正常；2. 电磁线圈断路，需要检查线圈是否接触良好或是否出现破损。

故障二：电磁炉加热不均匀原因：1. 电磁线圈线圈匝数不均匀，检查线圈匝数是否一致；2. 电磁线圈瓦数不同，检查线圈瓦数是否相同；3. 电磁炉控制器出现故障，导致功率调节不准确。

故障三：电磁炉产生异响原因：1. 电磁线圈发生松动，需要重新固定电磁线圈；2. 电磁线圈产生共振，检查线圈接触是否良好。

三、维修方法故障一：电磁炉无法加热步骤一：检查电源供应1. 拔插电源线确保连接正常；2. 检查电源开关是否开启；3. 如果使用电源插座，请检查插座是否工作正常。

步骤二：检查电磁线圈连接情况1. 确保电磁线圈的接线良好，没有脱落或松动；2. 检查线圈是否有明显的损坏，如断裂或烧焦。

故障二：电磁炉加热不均匀步骤一：检查电磁线圈匝数1. 使用万用表测量各个线圈的匝数；2. 如果发现不一致的线圈，需要更换匝数相同的线圈。

步骤二：检查电磁线圈功率1. 确保使用相同功率的电磁线圈；2. 如有差异，需更换功率相同的线圈。

步骤三：检查控制器功能1. 检查控制器是否工作正常；2. 如有需要，更换不正常的控制器。

故障三：电磁炉产生异响步骤一：检查电磁线圈固定情况1. 检查线圈是否松动，如有松动需重新固定。

步骤二：检查电磁线圈接触情况1. 检查线圈是否与其他元件有接触，如有接触需要调整线圈位置。

步骤三：检查共振情况1. 检查线圈是否发生共振，可通过调整线圈或增加隔振材料来解决。

四、安全注意事项1. 在维修过程中，请先断开电源，确保自身安全；2. 如果您不具备维修知识，请联系专业维修人员，以免造成更大的损坏；3. 注意避免水或其他液体进入电磁炉内部，以防触电或短路。

九阳电磁灶JYC-19BE5(新)维修作业指导书(1.0)20071206C

扇不转动。
入关机状态
数码管和 LED 显示相应工作信息，风扇开始转动。 1.在工作状态下，按【开/关】键进入待机状态
功能执行完毕,功率灯保持常亮,蜂鸣器报警 10 声 2.在工作状态下,按其它功能键进入选定功能工作
并自动返回关机状态。
状态
3. 功率温度分档：（温度和功率无对应关系）
功率：1900W 5 个 LED 9 段功率温度显示
单击返回
2. 各个状态界定及显示操作：
状态分类上电状态关机状态
待机状态
工作状态
状态描述
状态转换(当状态转换时蜂鸣器响 1 声)
蜂鸣器长鸣一声(1S)，所有指示灯和数码管亮 1 1 秒后自动转入关机状态
秒,然后熄灭。
所有指示灯和数码管不亮，“开态
图5单击返回九阳股份有限公司技术支持及质量推进部21单击返回九阳股份有限公司技术支持及质量推进部单击返回九阳股份有限公司技术支持及质量推进部21bom整机配件类别物料编码物料名称规格材料台用量个103179电磁炉jyc19be5新20320540电磁线盘18圈2420320424电源线210mm10a工具插头有卡位黑色螺丝固定12m20320812电风扇dc18v116弯叶防油污20321295显示板19be5x20321367主控板jycp19tk20321407热敏电阻组件100k39901硅胶垫硅胶套管塑料压片高温线带2pin插头防干烧用热敏电阻组件20321408热敏电阻组件100k1硅胶支架20370201组合螺钉m48带平垫弹垫锁线盘引线2电源线220370301组合自攻螺钉st310带平垫锁风扇20370401大头自攻螺钉st414锁线盘3散热片120370501盘头自攻螺钉st412锁上下盖20370602自攻螺钉st38锁显示板3主控板4热敏电阻组件120360405橡胶支脚125h9黑色20363325显示板防尘盖pet吸塑19be5x20360598操作面膜19be5x20360102电源线扎线黑色16cm电源线自带定期采购20363202不干胶贴纸90mm15mm电源线标识条不用时请拔下电源插头20363205不干胶贴纸电磁灶rohs标签20360354国产陶瓷板250250黑色金色印花c20341376电磁炉发泡件19be5x20341406电磁炉塑料袋410550pe印警示语rohs标识20340790说明书19be5x20341504说明书塑料袋210140pe自封袋印警示语rohs标识20340606合格证5536公司通用20340501保修卡通用单击返回九阳股份有限公司技术支持及质量推进部21硅酮胶黑色通用10ml台413101导热硅脂通用15g台410114九阳封箱透明有字60mm100m阳小家电4m箱胶带新logo九410102胶带36透明无字8cm箱410115胶带透明无字10mm128m26cm台普通6ml台

如何修理电磁炉的感应线圈问题

如何修理电磁炉的感应线圈问题电磁炉作为一种新型的烹饪设备，因其高效、安全、环保等特点，在家庭和餐饮行业得到了广泛应用。

然而，随着使用时间的增长，电磁炉的感应线圈可能会出现各种问题，例如线圈断裂、接触不良等。

这些问题一旦出现，会导致电磁炉无法正常工作。

本文将介绍如何修理电磁炉的感应线圈问题，帮助您解决电磁炉使用过程中可能遇到的困扰。

修理电磁炉感应线圈问题的第一步是确定问题所在。

如果电磁炉无法工作、显示屏没有反应或出现错误代码提示，那么很可能是感应线圈出了问题。

接下来，我们将针对几种常见的问题进行详细介绍，并提供相应的修理方法。

首先，如果电磁炉显示屏无信号，并且无论设置温度如何都无法启动加热，那么可能是感应线圈断裂了。

这种情况下，需要打开电磁炉底部的保护罩，检查感应线圈是否发生了断裂。

如果确实是线圈断裂，修理的方法是更换感应线圈。

首先，使用螺丝刀将电磁炉底部的保护罩螺丝拧开，然后取下保护罩。

找到断裂的感应线圈，并使用锡焊工具和焊锡进行修复。

使用焊锡熔化后，将感应线圈两端连接起来，确保焊接牢固。

最后，将保护罩重新安装在电磁炉底部，并测试电磁炉是否能正常工作。

第二种常见的问题是电磁炉显示屏正常，但是无法加热或加热效果不佳。

这很可能是感应线圈与电磁炉炉盘接触不良导致的。

解决这个问题的方法是检查感应线圈与炉盘之间的接触情况，并进行清洁和调整。

首先，确保电磁炉处于关闭状态，断开电源。

然后，使用细毛刷或棉签清除感应线圈和炉盘表面的灰尘、油渍等杂质。

接下来，检查感应线圈的位置是否正确，确保它与炉盘接触紧密，没有松动。

如果感应线圈与炉盘之间的接触不良，可以通过调整感应线圈的位置来解决。

最后，重新连接电源，打开电磁炉，并测试加热效果是否正常。

另外，有些用户反映电磁炉在使用过程中会出现频繁闪烁的情况。

这可能是感应线圈与电源线接触不良导致的。

如果发现电磁炉频繁闪烁，可以尝试以下方法修复。

首先，断开电源并关闭电磁炉。

然后，检查电源线和感应线圈之间的接触情况。

电磁炉无CPU终极改装大法

现在的电磁炉品牌可以说是五花八门，不同的牌子用的cpu不同，一但cpu坏了，也就宣布报废了，再加上现在的电磁炉又便宜，修不好就又买一个，但是有没有什么方法可以让cpu坏了也一样可以工作呢。

答案肯定是有的大家都知道，电磁炉的最终目的是加热，能控制它的功率，至于其它的功能，可以说很少用甚至不用，这样，我们只要想办法让电磁炉的振荡电路和同步电路工作就可以了，至于cpu，它的功能无非就是有以下几个，一、功率管温度检测。

二、锅底温度检测，三、市电电压检测，四、风扇控制，五、电流检测，六、开关机控制，七、功率控制，八、浪涌监测电路等。

但是一但cpu坏了，这些功能都全部没用，但是，还有一个电路，不在cpu 范围以内了，那就是振荡电路和同步电路，这些都在lm339里面了，我们的改装，就是只要利用339这一块电路就可以了。

改装以后会有什么样的结果呢，首先，检锅电路还是工件的，在没有锅的时候，它也一样没有功率输出，但也不是一点都没有，大约要消耗几十瓦这样的功率，因为没有cpu控制了，这是理所当然的，在你放锅上去的时候，它也会自动加热，这点跟有cpu的时候基本一样，至于以上的几个功能，现在就没有了，至于怎么改装，下面跟大家详细讲一下三角电磁炉的改装方法：cpu（46r47）这种电磁炉的改装比较简单，首先，我们拆掉cpu,原来的4脚是开关机控制脚，开机时是高电平，关机时是低电平，这时因为已经没有cpu，这只脚就不用管它，就让它这样就可以了，第10脚是功率控制脚，在cpu 正常时是由内部输出设定好的控制电路，功率最大时是4.3v左右，在没有cpu 之后，这只脚外部电路我们就不要动它，只要加入一只电位器就可以控制功率，电位嚣取值为20k，只用两只脚，一只脚接5v，串入10k电阻后另一脚接原来cpu10脚，串入的电阻决定最小功率，最后装好电位器，像功放机一样，就ok了。

只要放锅上去，就会加热，然后调节电位器，就可以调节功率了这种方法只适用于cpu损坏而无法更换的电磁炉，只要振荡电路和同步电路能正常工件就可以改，缺点是所有的保护电路将没有了，不过对于家用的来说，也不要紧，家用的主要是打火锅用，都有人看着的，保护电路起作用的时候都是极少数，除非风扇坏了会烧功率管，但功率管过热保护大家可以用一个温控器来装在散热器上与电位器串在一起就可以了，温度过高的时候就跳开等于是没有功率输出了。
