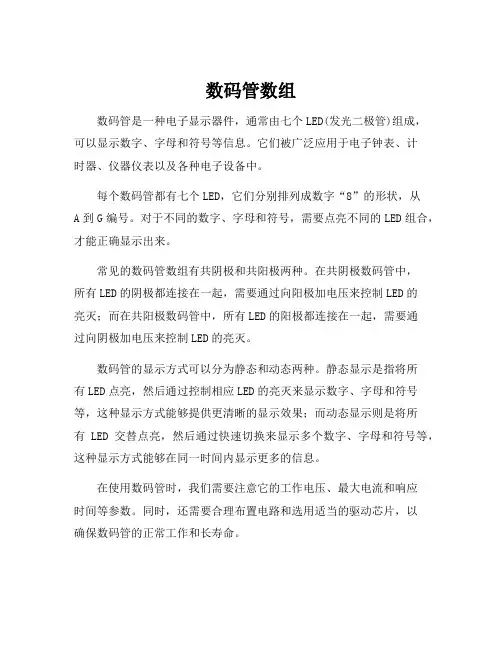

数码管数组

数码管数组数码管是一种电子显示器件，通常由七个LED(发光二极管)组成，可以显示数字、字母和符号等信息。

它们被广泛应用于电子钟表、计时器、仪器仪表以及各种电子设备中。

每个数码管都有七个LED，它们分别排列成数字“8”的形状，从A到G编号。

对于不同的数字、字母和符号，需要点亮不同的LED组合，才能正确显示出来。

常见的数码管数组有共阴极和共阳极两种。

在共阴极数码管中，所有LED的阴极都连接在一起，需要通过向阳极加电压来控制LED的亮灭；而在共阳极数码管中，所有LED的阳极都连接在一起，需要通过向阴极加电压来控制LED的亮灭。

数码管的显示方式可以分为静态和动态两种。

静态显示是指将所有LED点亮，然后通过控制相应LED的亮灭来显示数字、字母和符号等，这种显示方式能够提供更清晰的显示效果；而动态显示则是将所有LED交替点亮，然后通过快速切换来显示多个数字、字母和符号等，这种显示方式能够在同一时间内显示更多的信息。

在使用数码管时，我们需要注意它的工作电压、最大电流和响应时间等参数。

同时，还需要合理布置电路和选用适当的驱动芯片，以确保数码管的正常工作和长寿命。

除了数码管数组，现在还有各种各样的高端显示器件可供选择，如液晶显示器、OLED显示器等，它们提供了更高的分辨率、更丰富的颜色和更广泛的可视角度等，但数码管依然具有其便携、易用和经济实惠的特点，在许多应用场合得到广泛使用。

总之，数码管数组作为一种常见的电子显示器件，在日常生活和工业生产中都扮演着重要的角色。

我们需要了解它的原理和使用方式，以便更好地利用它服务我们的生产和生活。

动态数码管功率和静态数码管功率

动态数码管功率和静态数码管功率数码管是一种常见的显示元件，在各种电子设备中广泛应用。

根据数码管的工作原理和显示方式的不同，可以将数码管分为动态数码管和静态数码管。

本文将重点讨论动态数码管和静态数码管的功率消耗。

首先，我们来了解一下动态数码管。

动态数码管也被称为多路复用的数码管，它通过不断地刷新数码管的显示内容，从而实现多个数码管共用少量的引脚，减少了引脚数量的占用。

动态数码管的每个数码管段都有一个独立的控制信号，通过控制信号的切换，实现不同数码管段的显示。

由于动态数码管需要不断地刷新，所以它的功耗较高。

动态数码管的功耗主要来自两个方面：控制电路的功耗和数码管段的功耗。

首先是控制电路的功耗。

动态数码管的控制电路需要进行不断的刷新操作，因此控制电路的功耗较高。

控制电路主要包括时序产生器和驱动电路等，这些电路在工作时会消耗一定的功率。

其次是数码管段的功耗。

不同的数码管段使用不同的发光二极管来实现，每个数码管段所使用的发光二极管的功耗也不相同。

常见的数码管段有共阳极和共阴极两种类型，它们的亮度和功耗也有所差异。

一般来说，共阳极数码管的功耗较高，因为它需要提供较高的电流来驱动发光二极管。

接下来，我们来了解一下静态数码管。

静态数码管也被称为直接驱动的数码管，每个数码管段都有独立的引脚控制，不需要进行复用。

相比于动态数码管，静态数码管的功耗较低。

静态数码管的功耗主要来自两个方面：控制电路的功耗和数码管段的功耗。

控制电路的功耗与动态数码管基本相同，都需要进行相应的时序和驱动控制。

数码管段的功耗和动态数码管不同，静态数码管不需要进行刷新操作，只需要提供恒定的电流来驱动发光二极管即可。

因此，静态数码管的功耗较低。

另外，不同的发光二极管也会有一定的功耗差异。

总体来说，动态数码管的功耗较高，主要是因为需要不断地刷新操作。

而静态数码管的功耗较低，因为它只需要提供恒定的电流来驱动发光二极管。

值得注意的是，数码管的功耗还会受到工作电压和亮度的影响。

动态与静态显示的区别

B、动态显示Leabharlann 动：数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
LED数码管的静态显示驱动与动态显示驱动
LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。
A、静态显示驱动：
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位*器*进行驱动。静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8＝40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢。故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的复杂性。
透过分时轮流控制各个LED数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位元数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极体的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示资料，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O埠，而且功耗更低。
数码管由7个发光二极管组成,行成一个日字形,它门可以共阴极,也可以共阳极.通过解码电路得到的数码接通相应的发光二极而形成相应的字,这就是它的工作原理.

数码管静态显示和动态显示原理

数码管静态显示和动态显示原理数码管是一种常见的显示设备，它由多个发光二极管（LED）组成，通过控制每个LED的点亮与否，可以显示数字、字母、符号等。

数码管的显示方式主要分为静态显示和动态显示两种。

静态显示即直接将需要显示的数字发送给数码管进行显示。

实现静态显示的原理是通过控制LED的正向电流，使其发光。

1.显示单个数码管静态显示一位数码管时，需要将需要显示的数字转换为对应的二进制编码，并通过控制数码管的引脚，将对应的编码信号送到数码管，从而点亮对应的LED。

LED管的引脚包括共阳（正）端和共阴（负）端，需要根据具体的数码管类型，将对应的编码信号送到相应的引脚上。

例如，常见的共阳数码管，其引脚对应的编码信号如下表所示：数码管编码，a，b，c，d，e，f，g，DOT二进制值，1，2，4，8，16，32，64，128我们可以选择使用并口或者串口的方式，将对应的编码信号通过控制引脚进行发送，从而实现对数码管的显示。

2.显示多位数码管如果需要显示多位数码管，可以依次控制每个数码管的引脚，逐个显示数字。

例如，如果需要显示一个四位的数字，可以选择多个数码管，然后依次对每个数码管进行静态显示。

对于多位数码管，如果静态刷新频率较低，人眼会觉得显示闪烁。

因此，在静态显示中，通常需要使用较高的刷新频率，以使得显示效果更加稳定。

动态显示是指通过间歇性显示不同的位数，从而实现连续显示的效果。

动态显示的原理是通过快速的切换不同的位数，让人眼产生连续显示的错觉。

1.时分复用最常见的动态显示原理是时分复用技术，即通过快速的切换不同的位数，以使得数码管在较短的时间内完成多个位数的显示。

例如，对于一个四位数码管的显示，可以快速切换每个数码管的引脚，使得数码管按照一定的频率逐个显示不同的数字。

实现时分复用的关键是要保证刷新频率足够高，以至于人眼无法察觉到刷新的效果。

2.位数切换在时分复用中，需要对每个数码管进行位数的切换，以显示对应的数字。

数码管动态扫描原理

数码管动态扫描原理一、引言数码管是一种常见的数字显示设备，它由多个发光二极管组成，可以显示数字、字母、符号等信息。

数码管动态扫描技术是一种常用的驱动方法，它能够实现多个数码管在同一时刻显示不同的数字，从而节省了硬件资源和功耗。

本文将详细介绍数码管动态扫描原理。

二、数码管基础知识1. 数码管结构数码管由多个发光二极管组成，每个发光二极管代表一个数字或字符。

常用的数码管有共阳极和共阴极两种类型。

共阳极数码管是指所有发光二极管的阳极连接在一起，而共阴极数码管则是指所有发光二极管的阴极连接在一起。

2. 数字编码方式对于一个七段式数码管来说，每个数字都可以用七位二进制代码来表示。

常用的编码方式有BCD编码和ASCII编码等。

三、静态驱动与动态驱动1. 静态驱动静态驱动是指将每个数码管的控制信号直接连接到单片机的IO口上，并通过程序控制IO口输出高低电平来实现数码管的显示。

静态驱动的优点是驱动简单，控制精度高，但缺点是需要大量的IO口资源，不适用于多数码管显示。

2. 动态驱动动态驱动是指将多个数码管的控制信号通过共用的引脚来传输，并通过程序控制引脚输出高低电平来实现数码管的显示。

动态驱动的优点是可以减少硬件资源和功耗，适用于多数码管显示。

四、数码管动态扫描原理1. 原理概述数码管动态扫描原理是指在一定时间内，依次对多个数码管进行刷新并显示不同数字。

具体实现方式为：将每个数码管与一个引脚相连，并通过程序控制该引脚输出高低电平，在一定时间内循环切换各个引脚的状态，从而实现多个数码管之间的切换和显示。

2. 实现步骤（1）将所有数码管连接到单片机IO口；（2）定义一个循环计时器，在一定时间内循环切换各个IO口状态；（3）对于每一个计时器周期内需要显示的数字进行编码；（4）根据编码结果，在每个IO口上输出对应数字需要显示的控制信号；（5）循环刷新各个数码管，实现动态扫描。

五、动态扫描的优化1. 亮度控制由于数码管的发光强度与电流大小成正比，因此可以通过调节每个数码管的亮度来实现不同数字之间的明暗程度差异。

实验四七段数码管显示实验报告

实验四七段数码管显示实验一、实验目的掌握数码管显示数字的原理。

二、实验内容1.静态显示：数码管为共阴极，通过BCD码译码驱动器CD4511驱动，其输入端A～D输入4位BCD码，位码输入低电平选中。

按图4-1连接好电路，将8255的A口PA0～PA3与七段数码管LED1的BCD码驱动输入端A1～D1相连，8255的A口PA4～PA7与七段数码管LED2的BCD码驱动输入端A2～D2相连，8255的B口PB0～PB3与七段数码管LED3的BCD码驱动输入端A3～D3相连，8255的B口PB4～PB7与七段数码管LED4的BCD码驱动输入端A4～D4相连，8255的C口PC0～PC3分别与七段数码管LED4～LED4的位驱动输入端DG1～DG4相连。

编程从键盘上每输入4个0～9数字，在七段数码管LED4～LED4上依次显示出来。

图4-12.动态显示：数码管为共阴极，段码采用相同驱动，输入端加高电平，选中的数码管对应段点亮，位码采用同相驱动，位码输入端低电平选中，按图4-2连接好电路，图中只画了2个数码管，实际是8个数码管，将8255的A口PA0～PA7分别与七段数码管的段码驱动输入端a～g相连（32TCI0模块上的J1连32LED8模块J2），8255的C口的PC0～PC7接七段数码管的段码驱动输入（32TCI0模块上的J3连32LED8模块J1），跳线器K1连2和3。

编程在8个数码管上显示“12345678”。

按任意键推出运行。

图4-2三、编程提示1.由于DVCC卡使用PCI总线，所以分配的IO地址每台微机可能都不用，编程时需要了解当前的微机使用那段IO地址并进行处理。

2.对实验内容1，七段数码管字型代码与输入的关系如下表：四、参考流程图1.实验内容一的参考流程图图4-3 2.实验内容二的参考流程图图4-4五、参考程序1.内容一的参考程序源程序清单如下：data segmentioport equ 0c400h-0280hio8255a equ ioport+288hio8255b equ ioport+289hio8255c equ ioport+28ahio8255k equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9),other key is exit:',0dh,0ah,'$'bz db ?cz db 04hdata endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;使8255的A口为输出方式mov ax,80hout dx,alsss0: mov si,offset bzmov cx,04hsss1: mov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收字符int 21hcmp al,'0' ;是否小于0jl exit ;若是则退出cmp al,'9' ;是否大于9jg exit ;若是则退出sub al,30h ;将所得字符的ASCII码减30Hmov [si],al ;存入显示缓冲区inc si ;显示缓冲区指针加1dec cx ;判断输入满4个数字吗？jnz sss1 ;不满继续mov si,offset bz ;从显示缓冲区取第一个数字的BCD 码mov al,[si]and al,0fh ;屏蔽高四位暂存ALinc si ;显示缓冲区指针加1mov ah,[si] ;取第二个数字的BCD码到AHsal ah,4h ;右移4次到高四位add al,ah ;两个BCD码合并成一个字节mov bl,al ;暂存入BLinc simov al,[si] ;取第三个数字的BCD码and al,0fhinc simov ah,[si] ;取第四个数字的BCD码到AHsal ah,4hadd ah,almov al,ahmov dx,io8255a ;从8255的A口输出（后两个数字）out dx,almov al,blmov dx,io8255b ;从8255的B口输出（前两个数字）out dx,almov al,0f0hmov dx,io8255c ;从8255的C口输出位码out dx,almov dl,0ffhmov ah,06int 21hje sss0 ;有键按下则退出exit: mov ah,4ch ;返回int 21hcode endsend start2.内容二的参考程序源程序清单如下：data segmentioport equ 0C400h-0280hio8255c equ ioport+28ahio8255k equ ioport+28bhio8255a equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 01h,02h,03h,04h,05h,06h,07h,08h ;存放要显示的十位和个位con db ? ;位码data endscode segmentassume cs:code, ds:datastart: mov ax,datamov ds,axmov dx,io8255k ;将8255设为A口C口输出mov al,80hout dx,alloop2: mov al,08h ;设置数码管位计数器初值到CON mov byte ptr con,almov si,offset buffer1 ;置显示缓冲器指针SImov ah,7fh ;置位码初值disp0: mov cx,0ffffhmov bl,ds:[si] ;取显示缓冲区显示值存BXmov bh,0hpush simov dx,io8255c ;位码从C口输出mov al,ahout dx,almov dx,io8255amov si,offset led ;置led数码表偏移地址为SIadd si,bx ;求出对应的led数码mov al,byte ptr [si]out dx,al ;段码从A口输出disp1: loop disp1 ;延时mov cx,0ffffhdisp2: loop disp2ror ah,01h ;位码右移1位pop siinc si ;显示缓冲区指针加1mov al,byte ptr condec almov byte ptr con,aljnz disp0 ;数码管位计数器减1为0吗？，不为0继续mov dx,io8255a ;为0，关数码管显示mov al,0out dx,almov dl,0ffhmov ah,06int 21hje loop2 ;有键按下则退出mov ah,4ch ;返回int 21hcode endsend start实验总结：通过这次试验，我了解到自定义数据类型可以根据自己的需要方便设定，有很大的灵活性。

数码管的显示方式

数码管的显示方式有两种：静态显示和动态显示。

1．静态显示方式。

所谓静态显示就是指无论是多少位数码管，同时处于显示状态。

如图2.19所示。

图2.19 4个共阳极数数码管静态显示时的连接方式与显示状态当单片机系统中使用静态数码管显示时，需要在每一个数码管上添加一个锁存器，当需要某个数码管显示其他内容时，只需要修改与其相连的锁存器的值即可。

由图2.19中可以看出，当数码管处于静态显示方式时，所有位选线（数码管的公共端）连接在一起，而各个数码管的段选线（数码管上各笔段的引出线）是相互分离的。

静态显示的优点是：数码管显示无闪烁，亮度高，软件控制比较容易；缺点是：需要的硬件电路较多（每一个数码管都需要一个锁存器），如果在全国大学生电子设计竞赛中使用，将造成很大的不便，同时由于所有数码管都处于被点亮状态，所以需要的电流很大，当数码管的数量增多时，对电源的要求也就随之增高。

所以，在大部分的硬件电路设计中，很少采用静态显示方式。

2．动态显示方式。

所谓动态显示，是指无论在任何时刻只有一个数码管处于显示状态，每个数码管轮流显示。

如图2.20所示。

图2.20 4个共阴极数码管动态显示时的连接方式与显示状态由图2.20中可以看出，当数码管处于动态显示时，所有位选线分离，而每个数码管的各条段选线相连。

当需要显示数字或字符时，需要将所有数码管轮流点亮，这时对每个数码管的点亮周期有了一个较严格的要求：由于发光体从通入电流开始点亮到完全发光需要一定的时间，叫做响应时间，这个时间对于不同的发光材质是不同的，通常情况下为几百微秒，所以数码管的刷新周期（所有数码管被轮流点亮一次的时间）不要过短，这也与数码管的数量有关，一般的数码管的刷新周期应控制在5ms~10ms，即刷新率为200Hz~100Hz，这样既保证了数码管每一次刷新都被完全点亮，同时又不会产生闪烁现象。

动态显示的优点是：硬件电路简单（数码管越多，这个优势越明显），由于每个时刻只有一个数码管被点亮，所以所有数码管消耗的电流较小；缺点是：数码管亮度不如静态显示时的亮度高，例如有8个数码管，以1秒为单位，每个数码管点亮的时间只有1/8秒，所以亮度较低；如果刷新率较低，会出现闪烁现象；如果数码管直接与单片机连接，软件控制上会比较麻烦等。

数码管驱动方式总结

静态显示驱动静态驱动也称直流驱动。

静态驱动是指每个数码管的每一个笔划都由一个I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。

静态驱动的优点是编程简单，显示亮度高。

静态驱动的缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O 端口来驱动，实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。

动态显示驱动动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，在轮流显示过程中，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，这就是动态驱动。

动态驱动的优点是占用I/O线少，只需要X+Y个，X为数码管的笔划数，Y为数码管的个数。

动态驱动的缺点是占用CPU时间长，编程复杂，驱动功率较大。

在动态显示方式中，各数码管轮流工作，为了减轻闪烁现象，每个数码管刷新频率必须大于25 Hz，即相邻两次点亮的时间间隔要小于40 ms。

数码管越多，每个数码管的显示时间越短，同时还要考虑为CPU留出空闲时间。

在驱动电流一定的情况下，亮度越低，正因如此，要适当增大驱动电流。

对比：静态显示驱动：各显示器在显示过程中持续得到送显信号，与各显示器接口的I/O口线是专用的。

动态显示驱动：各显示器在显示过程中轮流得到送显信号，与各显示器接口的I/O口线是共用的。

静态显示驱动特点：无闪烁，无须扫描，节省CPU时间，编程简单，用元器件多，占I/O线多。

简要描述数码管的静态显示方式和动态显示方式

简要描述数码管的静态显示方式和动态显示方式数码管是一种常见的数字显示设备，广泛应用于各种计数、计时、测量等数字显示场景。

数码管的显示方式主要分为静态显示和动态显示两种。

静态显示是指在一段时间内，数码管的每一位显示的数字保持不变。

这种显示方式简单直观，适合单个数字的显示。

静态显示通常采用共阴极或共阳极的数码管。

在共阴极的数码管中，所有的阴极端均连接在一起，而七段数码管的七段LED共阳极加电，使得每一位数字能够在给定的电压下点亮。

静态显示通过改变每一位数字对应的LED的亮灭状态来显示不同的数字。

例如，在显示数字2时，将数码管的第2位点亮（或者熄灭），其他位保持熄灭（或者点亮），就能实现数字2的显示。

动态显示是指在一段时间内，数码管的每一位显示的数字按照一定的时间顺序不断变化。

通过快速地轮流显示不同数字，可以实现多个数字的同时显示。

动态显示通常采用共阳极的数码管。

在动态显示中，数码管的每一位数字通过快速切换的方式显示，使得人眼有一种连续的感觉。

例如，在一个四位数码管中显示时间，可以将每一位数字的显示时间设定为几毫秒，然后按照设定的时间顺序切换每一位数字的显示。

这样，人眼看到的效果就是四个数字同时显示出来。

静态显示和动态显示各有适用的场景。

静态显示适用于杂乱信息较少、每次显示一个数字的场景，如计量、测量等。

而动态显示适用于需要同时显示多个数字的场景，比如显示时间、温度等。

同时，动态显示也可以通过频率的调整，实现变化的效果，如电子钟中的闪烁冒号。

总之，无论是静态显示还是动态显示，数码管都是一种非常便捷、可靠的数字显示设备。

其显示方式灵活多样，能够适应不同的显示需求。

无论是在家庭生活中还是工业领域中，数码管都发挥着重要的作用。

单片机数码管控制方式

单片机数码管控制方式数码管是一种常见的输出设备，用于显示数字和字母等字符。

在单片机应用中，通过控制数码管的亮灭状态，可以实现各种显示效果，如计时器、温度显示等。

本文将介绍几种常见的单片机数码管控制方式。

一、静态显示方式静态显示方式是最简单的数码管控制方式之一。

它通过直接控制数码管的每一位，使其显示相应的数字或字符。

静态显示方式的特点是显示稳定，但需要占用较多的IO口资源。

在静态显示方式中，单片机通过控制每一位数码管的引脚，使其亮起或熄灭。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 通过逐位设置引脚的电平，使对应的数码管亮起或熄灭；3. 根据需要的显示效果，不断循环执行步骤2。

二、动态扫描方式动态扫描方式是一种常见的数码管控制方式。

它通过快速切换数码管的亮灭状态，使人眼产生视觉暂留效果，从而实现数字或字符的显示。

动态扫描方式的特点是节省IO口资源，但需要较高的刷新频率。

在动态扫描方式中，单片机通过依次设置每一位数码管的引脚为高电平，其他位的引脚为低电平，从而实现数码管的动态显示。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 依次将每一位数码管的引脚设置为高电平，其他位的引脚设置为低电平；3. 等待一段时间，使人眼产生视觉暂留效果；4. 根据需要的显示效果，不断循环执行步骤2和步骤3。

三、面阵扫描方式面阵扫描方式是一种高级的数码管控制方式。

它通过将多个数码管组成一个矩阵，通过行列扫描的方式实现数字或字符的显示。

面阵扫描方式的特点是可以显示更多的内容，但需要较高的计算和刷新速度。

在面阵扫描方式中，单片机通过设置行和列的引脚状态，控制数码管的亮灭。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 依次设置每一行的引脚为低电平，其他行的引脚为高电平；3. 依次设置每一列的引脚为高电平或低电平，控制数码管的亮灭；4. 等待一段时间，使人眼产生视觉暂留效果；5. 根据需要的显示效果，不断循环执行步骤2、步骤3和步骤4。

数码管的静态与动态显示技术分析

数码管的静态与动态显示技术分析数码管是单片机系统中经常用到的显示器件, 从内部结构上可以分为共阴极和共阳极数码管。

对不同的数码管，电路的接法也不一样。

图1A为数码管的结构图。

以共阳极数码管为例, 要想点亮某段, 只需要在相应的段上给低电平即可。

图1B为共阳极数码管段码分布, 以及一个显示的实例。

图1 数码管段码分布及显示示例按照工作方式, 数码管驱动可以分为静态显示和动态扫描。

所谓静态显示, 就是每一个数码管的段码都要独占具有锁存功能的输出口, CPU把要显示的字码送到输出口上,就可以使数码管显示对应的字符, 直到下一次送出另外一个字码之前, 显示的内容一直不会消失；动态扫描是把所有显示器的8个段码中的A-dp的各个相同段连接在一起, 接到一个公共的输出口上,而数码管的位端分别接在另外的输出口上,通过这两个输出口的两组信号相互作用来产生显示效果。

即让各位数码管按照一定顺序轮流显示, 只要扫描频率足够高, 由于人眼的“ 视觉暂留”现象,就能连续稳定的显示。

静态显示法的优点是显示稳定、亮度大, 节约CPU时间, 但占有I/O口线较多, 硬件成本高。

动态扫描其特点在于能显著降低显示部分成本,大大减少显示接口的连线结构。

举例, 静态驱动4位数码管, 需要4&TImes;8=32个I/O 口, 而动态的驱动位数码管只需要4+8=12个I/O口。

电路图详解单片机的I/O资源是有限的, 因此如何节省I/O口线而又不影响系统的功能是单片机工程师面临的实际问题。

图2采用是串行转并行芯片74HC595和三线一八线译码器实现8位数码管的驱动, 好处是可以节省更多的I/O口线作其他用途。

正常驱动8个数码管需要8+8=16根口线, 采用595+138的方式只需要3+3=6根。

图2 数码管显示电路连接图技术专区•关于ARM7 S3C4510B上μClinux移植问题•多回路化成充放电控制器设计方案•ARM嵌入式系统的中断服务例程跳转•基于8位MCU的LED调光引擎设计•如何在液晶显示器上显示汉字、ASCII字符和彩色图形-全文完-。

LED数码管动静态显示

单片机原理及应用
内容<一>
1. 如何利用IO端口实现LED数码管静态显示 2. 如何利用IO端口实现LED数码管动态显示
LED数码管静态显示

静态显示的特点是每个数码管必须接一个8位锁存器来锁存待显示的字形码。送入一次字形码显示字形一直保持，直到送入新的字形码为止。这种方法的优点是占用 CPU时间少，显示便于检测和控制。缺点是硬件电路复杂，成本较高
延时熄灭
动态显示程序设计
显示第一个数：
MAIN: CLR P2.1 CLR P2.2 CLR P2.3 MOV P0,#0A4H LCALL DELAY MOV P0,#0FFH SETB P2.1 SETB P2.2 SETB P2.3
延时程序：
DELAY: MOV R2, #02H DELAY1: ；采用共阳极，灭状态 MOV R3, #02H DJNZ R3, $ DJNZ R2, DELAY1
静态显示程序设计
ORG 0000H LJMP MAIN ORG 0100H MAIN: MOV P1,#0A4H MOV P0,#0C0H MOV P2,#0F9H MOV P3,#99H END
所用数码管型号为CA，是共阳极，所以显示字符用的共阳极段码。 P1,P0,P2,P3口分别显示2，0，1， 4
LED动态数码管显示电路
段选线并联，接入同一个8位I/O接口；位选线占用一个4位I/O接口。
内容<二及要求

利用单片机的定时器工作于方式2，方式二可以利用硬件自动重置初值，但是最长可定时 512us, 编写代码利用 keil 和 proteus软件实现定时功能
；启动T1 ；允许T1中断；CPU开放中断；T1中断服务程序

实验2LED数码管动态和静态显示实验

广东海洋大学学生实验报告书实验名称实验2 LED数码管动态和静态显示课程名称计算机控制技术系自动化系专业自动化班级1132 学生姓名袁明星/201311632223 实验地点科技楼403实验日期王波成绩指导教师一、设计目的：LED数码管动态和静态显示二、设计任务：1．LED数码管动态显示，动态扫描时间间隔可调；2．LED数码管静态显示，显示动态扫描时间间隔；三、操作流图：步骤：1.上排的三个数码管用静态扫描方式，显示动态扫描时间间隔；2.下排的6用数码管用动态扫描方式，显示时钟；3.一个独立的按键，每按一次，可增加动态扫描时间间隔四、实验要求：1、态度严谨，独立完成，勤于思考，善于总结；2、认真完成实验报告。

ORG 0000HAJMP STARTORG 0003HAJMP INT_0ORG 000BHAJMP INT_T0ORG 0030H START:MOV 30H,#0 ;秒MOV 31H,#0 ;分MOV 32H,#0 ;时MOV 33H,#1MOV SP,#40HSETB IT0MOV TMOD,#01HMOV TH0,#3CHMOV TL0,#0B0HMOV IE,#83HSETB TR0MOV R0,#20V1: MOV A,33HMOV B,#100DIV ABMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#4FHMOV P2,AMOV A,BMOV B,#10DIV ABMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#2FHMOV P2,AMOV A,BMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,#1FHMOV P2,AMOV A,30HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#02H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#01H MOV P0,AACALL DELAYMOV A,31HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#08H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#04H MOV P0,AACALL DELAYMOV A,32HMOV B,#10DIV ABMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#20H MOV P0,AACALL DELAY MOV A,BMOV DPTR,#TAB MOVC A,@A+DPTR MOV P1,#10H MOV P0,AACALL DELAYAJMP V1INT_T0:PUSH ACCDJNZ R0,NEXTMOV A,30HINC ACJNE A,#60,NEXT1MOV 30H,#0MOV A,31HINC ACJNE A,#60,NEXT2MOV 31H,#0MOV A,32HINC ACJNE A,#24,NEXT3MOV 32H,#0AJMP NEXT4NEXT1: MOV 30H,AAJMP NEXT4NEXT2: MOV 31H,AAJMP NEXT4NEXT3: MOV 32H,ANEXT4: MOV R0,#20 NEXT: MOV TH0,#3CHMOV TL0,#0B0HPOP ACCRETIINT_0: PUSH ACCMOV A,33HCJNE A,#100,NEXT01MOV 33H,#1AJMP NEXT0NEXT01:MOV B,#10MUL ABMOV 33H,ANEXT0: POP ACCRETIDELAY:MOV R7,33HDEL1: MOV R6,#4NOPDEL2: MOV R5,#123DEL3: DJNZ R5,DEL3DJNZ R6,DEL2DJNZ R7,DEL1RETTAB: DB 0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H,080H,090H END六、实验心得：通过实验，让我对这门课程有了更深入的了解。

(九)：Proteus仿真辅助数码管的学习

（九）：Proteus仿真辅助数码管的学习数码管又称LED数码管，它是由7段或8段LED构成的显示器件。

有共阴极和共阳极两种。

按其显示方式则可分为静态显示方式和动态显示方式两种。

关于数码管的其他知识请参阅相关参考文献，此处不作讨论。

下面我们将主要讲述数码管显示的仿真。

1.静态显示方式静态显示方式较为简单，编程十分容易，但占用IO口线较多。

实际使用中不太多见。

下面我们就通过一个简单的例子来予以说明。

例1.单片机的P2口接一个共阳极数码管，利用该数码管显示从0到9，然后返回到0的循环。

该例子较为简单，源文件如下图：源文件编辑结束以后，将其保存为汇编文件，然后进行编译/汇编，并产生相应的源代码，准备用于仿真。

下面我们编辑电路图。

此例的电路图十分简单，只需将一个共阳极数码管连到单片机的P2口即可。

数码管使用关键词“7Seg”进行查找。

可以看到有很多结果，注意区分共阳极“Anode”和共阴极“Cathode”即可。

这里我们选用较为简单的“7SEG-COM-ANODE”数码管。

最后得到的电路图如下图所示：绘制好电路图，我们就可以将前面所生成的源代码装入单片机，然后点击仿真按钮进行仿真。

可以看到数码管显示的数字按照我们程序中设定的要求进行变化着，仿真中的一个画面如上图所示。

2.动态显示方式动态显示方式是一种相对较为高级的显示方式，它编程较为复杂，但占用IO口线少，达到了节约硬件资源的目的，实际使用中较多利用。

下面我们也利用一个实例来详细说明这种显示方式。

例2.数码管动态显示方式。

单片机P2口接一个二位数码管的8位段码线，P3口的低二位接数码管的两位位码线。

程序使得二位数码管做0到99的循环显示。

该例源文件如下图所示：源文件编辑结束以后，将其保存为汇编文件，然后进行编译/汇编，并产生相应的源代码，准备用于仿真。

接下来我们绘制电路图。

此例电路图比较简单，如下图所示，但有几点需要注意：（1）单片机的IO口的驱动能力有限，所以此例我们选用了大功率晶体管驱动电路，即图中的两个NPN三极管，单片机通过控制它们的通断来达到控制位码的目的。

课题四数码管显示

图4-1 数码管显示实物图
任务一
LED数码管的静态显示
本任务就是将单片机与数码管接成图 4-2所示静态显示方式，编程实现数码管每隔0.5s的0-9数字显示。
图4-2
数码管显示电路图
一、任务分析
所谓静态显示，就是当单片机某一端口输出一组显示数据之后，该端口一直保持该数据输出，维持数码管的显示数字，直到端口数据改变，又保持显示下一数据的显示方式。在具体电路连接上，将单片机一个端口的八个端子接在一只数码管的八个引脚上（h端为小数点），控制数码管的七段LED的亮或熄，显示器出数字，这种显示控制方式就是静态显示。静态显示电路连接特点是单片机端口的每一位与数码管的一个端相连接，相当于单片机的一个引脚外接一只发光二极管。
unsigned char dispcount; void delay02s(void) { unsigned char i,j,k; for(i=10;i>0;i--) for(j=200;j>0;j--) for(k=248;k>0;k--);} void main(void) { while(1) {for(dispcount=0;dispcount<8;dispcount++) { P0=tablewe[dispcount]; P1=tabledu[dispcount]; delay02s(); } } }
数码管段码表
表4-1 共阴数码管显示数字的段码表
段名称 dp g f e d c b a 对应段码
对应引脚
数字0 数字1 数字2 数字3 数字4 数字5 数字6 数字7 数字8
P1.7
0 0 0 0 0 0 0 0 0
P1.6
0 0 1 1 1 1 1 0 1

数码管动态显示和静态显示的原理

数码管动态显示和静态显示的原理
数码管动态显示和静态显示都使用LED数码管作为显示器件。

不同之处在于，动态显示是通过周期性地刷新数码管来实现显示效果，而静态显示则是通过直接将数码管接通电源来实现显示效果。

具体原理如下：
动态显示：在动态显示中，每个数码管都有一个独立的控制信号，也就是所谓的扫描信号。

控制信号的频率通常在几十赫兹到几千赫兹之间，可以忽略不计的频率，因为人眼无法分辨过于频繁的变化。

每次扫描信号到来时，只有一个数码管会被点亮，显示当前需要呈现的数字。

为了实现连续的数字显示，控制信号在所有数码管之间轮流切换，切换速度快到人眼无法察觉。

这就像是在快速地切换电影幻灯片，使得不同的图片连续呈现在眼前的感觉。

这种方法的好处是可以极大地减少需要的控制信号线的数量，实现简单而经济的数字显示。

静态显示：与动态显示相比，静态显示不需要扫描信号，也就不需要周期性地刷新数码管。

数字显示的实现过程更加简单直接，只需要将数字和相应的管脚连接即可。

尽管静态显示需要更多的针脚，但是它的显示效果更加稳定和清晰。

同时，它可以承载更多的信息，并且在视觉效果上更加炫酷。

总之，无论是使用动态显示还是静态显示，都在数码管的控制信号和显示电路之间建立了一条有用的桥梁，使得我们可以方便地将数字信息呈现给用户。

简要描述数码管的静态显示方式和动态显示方式

数码管数组

动态数码管功率和静态数码管功率

动态与静态显示的区别
