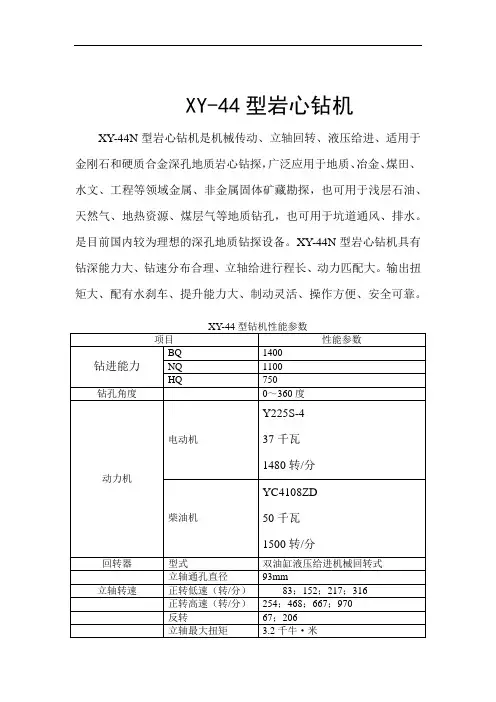

XY-44型岩心钻机性能参数表
XY-44型岩心钻机
XY-44N型岩心钻机是机械传动、立轴回转、液压给进、适用于金刚石和硬质合金深孔地质岩心钻探，广泛应用于地质、冶金、煤田、水文、工程等领域金属、非金属固体矿藏勘探，也可用于浅层石油、天然气、地热资源、煤层气等地质钻孔，也可用于坑道通风、排水。
是目前国内较为理想的深孔地质钻探设备。
XY-44N型岩心钻机具有钻深能力大、钻速分布合理、立轴给进行程长、动力匹配大。
输出扭矩大、配有水刹车、提升能力大、制动灵活、操作方便、安全可靠。
XY-44A型岩心钻机参数那么多
数那么多
