高频头基本原理
高频头工作原理
高频头工作原理
高频头是一种常见的电子元件，常用于无线通信、雷达、医疗设备等领域。
它的工作原理基于电磁感应和电子振荡。
首先，高频头通过接收来自外部信号源的高频电流或高频电压。
当输入信号通过高频头时，它会引起内部电路的振荡。
在振荡过程中，高频头会产生电磁场。
这个电磁场会放出高频电磁波，以传输或接收信息。
高频头内部的电子振荡电路是实现这一过程的关键部分。
它通常由一个电感和一个电容组成，这两个元件构成了一个谐振回路。
当谐振频率等于输入信号的频率时，电子振荡电路才会达到最佳状态，从而产生最大的电磁场。
高频头还可能包含其他的辅助元件，如放大器和滤波器，以提高信号的质量和增强传输能力。
总体来说，高频头的工作原理是通过电磁感应和电子振荡来产生高频电磁场，以传输和接收信息。
它在无线通信和其他应用中扮演着重要的角色。

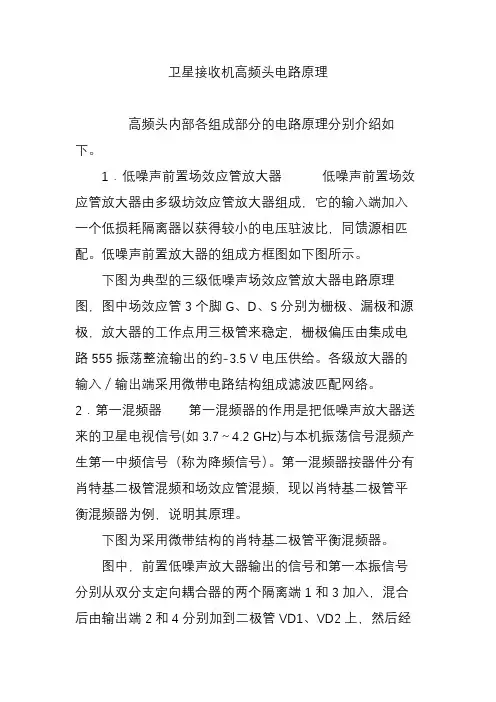

卫星接收机高频头电路原理
卫星接收机高频头电路原理高频头内部各组成部分的电路原理分别介绍如下。
1．低噪声前置场效应管放大器低噪声前置场效应管放大器由多级坊效应管放大器组成，它的输入端加入一个低损耗隔离器以获得较小的电压驻波比，同馈源相匹配。
低噪声前置放大器的组成方框图如下图所示。
下图为典型的三级低噪声场效应管放大器电路原理图，图中场效应管3个脚G、D、S分别为栅极、漏极和源极，放大器的工作点用三极管来稳定，栅极偏压由集成电路555振荡整流输出的约-3.5 V电压供给。
各级放大器的输入／输出端采用微带电路结构组成滤波匹配网络。
2．第一混频器第一混频器的作用是把低噪声放大器送来的卫星电视信号(如3.7～4.2 GHz)与本机振荡信号混频产生第一中频信号（称为降频信号）。
第一混频器按器件分有肖特基二极管混频和场效应管混频，现以肖特基二极管平衡混频器为例，说明其原理。
下图为采用微带结构的肖特基二极管平衡混频器。
图中，前置低噪声放大器输出的信号和第一本振信号分别从双分支定向耦合器的两个隔离端1和3加入，混合后由输出端2和4分别加到二极管VD1、VD2上，然后经过低通滤波器后输出中频信号，送入前置中频放大器。
低通滤波器由图4中的高频短路块和高阻抗的电感组成，其作用是把信号、本振及镜频信号滤除掉而让中频信号通过。
3．第一本振第一本振的作用是使在C频段时产生5.17 GHz左右的振荡频率，在Ku频段时产生10.25 GHz 左右的振荡频率，与低噪声放大器输出的卫星电视信号混频产生第一中频信号。
第一本振大多采用介质稳频场效应管或介质稳频双极型晶体管振荡器。
上图为介质稳频场效应管振荡器电路原理图，它由场效应管振荡器和介质稳频腔组成。
图中，场效应管栅极和漏极之间由电容Cl引入一定的反馈，构成所需频率的非稳频振荡电路，介质谐振器放在距场效应管输出端1/2λg处，调整它与带线间的距离，可以稳定频率。
介质谐振器结构示意图如下图所示。
4．前置中频放大器(1)前置中频放大器的任务是把混频器输出的微弱中频信号放大，以便于传输。
卫星高频头原理
卫星高频头原理卫星高频头是一种广泛应用于通信领域的设备，它的工作原理是通过接收和发送高频信号，实现卫星通信。
在这篇文章中，我们将深入探讨卫星高频头的工作原理及其应用。
一、卫星高频头的基本原理卫星高频头主要由天线、放大器、混频器、调制解调器等组成。
它的工作原理可以简单概括为：卫星高频头接收地面发射的高频信号，经过放大器放大后，经过混频器进行频率转换，然后经过调制解调器进行信号调制和解调，最后将信号发送回地面。
具体来说，卫星高频头的工作原理包括以下几个步骤：1. 接收信号：卫星高频头的天线接收地面发射的高频信号。
天线的设计和制造对于接收效果有着至关重要的影响。
2. 信号放大：接收到的信号非常微弱，需要经过放大器进行放大。
放大器可以将信号的强度增加到适合处理的水平。
3. 频率转换：接收到的高频信号经过放大后，需要经过混频器进行频率转换。
混频器将高频信号与本地振荡器产生的本地频率进行混频，得到中频信号。
4. 信号调制：经过混频后得到的中频信号，通过调制解调器进行信号调制。
调制解调器将中频信号转换成数字信号，以便进行后续的处理和传输。
5. 信号解调：在发送信号时，调制解调器将数字信号转换成模拟信号。
这样，信号就可以通过卫星传输到地面接收站。
二、卫星高频头的应用卫星高频头在通信领域有着广泛的应用。
它可以实现地面和卫星之间的双向通信，用于军事通信、民用通信和卫星广播等方面。
1. 军事通信：卫星高频头在军事通信中发挥着重要作用。
它可以实现军队之间的远距离通信，提供高质量的语音和数据传输服务。
军事通信需要保密性和可靠性，卫星高频头能够满足这些要求。
2. 民用通信：卫星高频头在民用通信中也得到了广泛应用。
它可以实现跨越大洋的通信，提供全球范围内的电话、互联网和电视信号传输服务。
卫星高频头的应用使得人与人之间的沟通更加便捷和快速。
3. 卫星广播：卫星高频头还可以用于卫星广播。
通过卫星高频头，广播公司可以将音频信号传输到卫星上，再由卫星广播到全球各地。
彩色电视机原理第六章高频调谐器(高频头)
第六章 高频调谐器(高频头) 3. 与天线、 馈线有良好的匹配关系
为了完全吸收天线的发射功率，要求高频头输入阻抗与馈 线的输出阻抗匹配，高频头的输出阻抗与天线分支器输入 阻抗匹配。 调谐器输入、输出阻抗均设计为75 Ω。 • 采用特性阻抗为75 Ω的同轴电缆线直接相连就可以匹配。
同轴电缆
第六章 高频调谐器(高频头)
2、电调谐
通过改变回路中的电容进行频道选择，采用变容二极管代替 可变电容。无机械触点、 寿命长。 在波段范围内频率连续可 调, 但频率位置不能固定, 在更换台时需临时调整，或者多路 频道预选器。
第六章 高频调谐器(高频头) 6.1.2 对高频头的主要性能要求
1. 噪声系数小、 功率增益高、 放大器工作稳定 电视机整机输出信噪比的好坏, 主要取决于调谐器高放 级噪声系数的大小。 多级放大器总的噪声系数可以表示为
• 转盘式高频头, 它们的线圈在1~5频道和6~12频道中, 有些是共用 的, 用一个可变电感进行微调。 因为线圈与线圈之间互相牵制, 所 以调试比较麻烦, 在更换频道时都需要重新进行微调。 但触点少, 结构紧凑、 机械故障可能性小。Biblioteka 第六章 高频调谐器(高频头)
二、 电子调谐原理
1. 变容二极管及电子调谐基本原理
(3) 变频：通过混频器将图像高频信号 (fP) 和伴音高频信号 (fS) 变换成各自固定的图像 中频 (fPI) 和第一伴音中频 (fSI) 信号, 然后送到中频放大器。
第六章 高频调谐器(高频头)
高频调谐器的分类:
1、机械调谐 通过改变电感进行频道选择。开关每转动一档, 就可切换一 个频道, 不需另加选台装置。电性能稳定, 维修调整均方便。 主要缺点是体积大、机械结构复杂, 并且机械触点多, 用久易 发生接触不良 。
电视机的高频头
信号处理
信号解调
自动增益控制
对中频信号进行解调，将其还原成原 始的模拟视频和音频信号。
根据信号强弱自动调整信号的增益， 确保输出信号的稳定性和一致性。
信号分离
将视频和音频信号分离，分别进行处 理和传输。
信号
输出接口
高频头通常提供复合视频和音频 输出接口，以便将处理后的信号
传输至电视机或后级设备。
力。
集成化
为了简化电视机结构，高频头正 趋向于与其他电路集成，形成一
体化设计。
智能化
高频头内部集成芯片组，具备信 号处理、故障诊断等功能，提高
了电视机的智能化水平。
高频头与其他设备的集成
与机顶盒集成
高频头与机顶盒集成在一起，实现信号接收与解码的统一管 理，简化了连接和调试过程。
与音响系统集成
高频头与音响系统集成，实现声音信号的同步传输和处理， 提高了音质效果。
数字高频头
用于接收数字信号的高频头，常 见于现代的数字电视接收设备。
02 电视机高频头的工作原理
信号接收
信号接收
高频头的主要功能是接收 来自卫星或地面微波中继 系统的电视信号。
信号选择
高频头通过调谐器选择所 需的信号频率，并从众多 信号中提取出目标电视信 号。
信号降频
将接收到的射频信号（高 频信号）降频至中频信号， 以便于后续的信号处理。
高频头的头的主要功能是接收 来自电视台发射塔的无线 信号。
信号调谐
将接收到的信号进行调谐， 将其从射频信号转换为中 频信号，以便于电视机内 部电路进行处理。
信号解调
将调谐后的中频信号进行 解调，还原出原始的电视 信号。
高频头的种类
模拟高频头
用于接收模拟信号的高频头，常 见于早期的电视接收设备。
细说高频头
细说高频头细说高频头细说高频头(一)-说起高频头来都不陌生，知道高频头这是俗称，它的正式名称为高频调谐器。
这对于从事卫星电视、卫星通信专业人员以及卫视爱好者来讲并不陌生。
高频头是卫星电视、卫星通信设备系统中甚为重要且不可缺少的一个器件。
在电视接收机中，也有一个高频头器件。
两者的名子一样，作用也相似，只是它们工作的频段不一样而已。
现在的高频头（LNB及LNBF）一般由两部分组成，一部分是无源部分又称天馈部分，一部分是有源部分即高放。
本振、混频部分。
如图一和图二所示。
天馈即天线与馈源，这一部分是由天线（振子）和放置天线的谐振波导而构成的辐射器组成。
说到这里，有些读者可能感到困惑，怎么天线竟然在高频头里？天线不是几米大的庞然大物吗，就是小型偏馈天线也要有0.6m、0.75m……这么大的天线怎么一下子跑到小小的高频头里？实际上我们常说的几米几米的大天线，那不是真正意义上的天线，而是天线的反射面或反射器。
电波通过这个几米大的反射面（器）反射并聚焦到馈源天线上去（即接收）。
或者天线上的电信号，经馈源射通过反射面（器）传播到空中去（即发射）。
因此真正意义上的天线是存在于高频头馈源里面的那个像探针一样的小小的振子，如图三其几何尺寸是远远小于天线反射面的尺寸的。
我们把这个小小的天线称为天线振子或者耦合振子简称振子，就是因为它是线性天线中最基本的谐振天线单元。
在卫星接收中，就是这个称为振子的天线将天线反射面（器）反射过来的电波吸收并耦合到高频头的高放中去，经过后面的一系列处理，从而获得完整的图像信号和伴音信号。
这个小小的振子天线的长短是与接收的电波的波长有关的。
因为它属于线性的单谐振天线的非对称型的半波天线，因此它的长度应该是它所接收的电波波长的1/4左右。
比如C 波段，频率范围在f=3.7～4.2GHz之间，它所对应的波长λ＝7.143～8.108cm。
那么C波段高频头内天线振子是1/4波长，对应的尺寸长度在1.786～2.027cm范围。
高频头
第二章 模拟彩色电视接收机 的工作原理
调谐（或选台）、放大及变频，输出中频信号。 2、高频头的组成与工作过程： （1）高频头的组成：
高频伴音信号fC
输入 电路
高 频 放大器
变频 电路
伴音中频fCI 图像中频fPI
高频图像信号fP
高频本振信号fO
本 机 振荡器 高频头组成框图
高职高专“十一五”国家级规划教材
上图中： W
VD
f
1 2 LC j
实际电路中，调谐器的输入回路，高放的双调谐回路， 本振回路都要加一个变容二极管，各变容二极管上的电压 均来自同一调谐电压。
高职高专“十一五”国家级规划教材
彩色电视机原理与维修
第二章 模拟彩色电视接收机 的工作原理
③频段切换： 在VHF段，变容二极管的容量变化不能覆盖整个频段。 因此，将VHF频段分为两个频段，即VL段（1-5频道）和VH频 段（6 -12频道）。 以TDQ-3中电路为例说明：
V单元 RF 40~300MHz 复合带通
VHF本振 VHF 高放
UHF 中放 VHF 混频 S
IF
450MHz高通 滤波器 U单元
UHF 高放
UHF 混频
UHF本振
【点击观看】
高职高专“十一五”国家级规划教材
彩色电视机原理与维修 （2）调谐原理：
第二章 模拟彩色电视接收机 的工作原理
Cj/pF 18
BS
BU BT
30
12 0.5～30
高放AGC电压输入
自动频率微调电压输入
UAGC
UAFT
8～0.5
6.5±4
注：BS=30V时，接收L段； BS=0V为时接收H段。
高职高专“十一五”国家级规划教材
c波段高频头
c波段高频头C波段高频头是一种高频磁头，其主要作用是将电磁信号转换成电信号，这种类型的磁头被广泛应用于无线通信领域中的信号检测和发送。
以下是围绕C波段高频头的详细阐述：第一步：了解C波段高频头的定义C波段高频头是一种高频磁头，其工作频率范围为4-8GHz，能够接收和发送高频电磁信号。
由于高频电磁信号具有极高的频率和短波长，要求接收和发送的设备具有非常高的灵敏度和准确性，而C波段高频头正是能够满足这些要求的设备之一。
第二步：C波段高频头的工作原理C波段高频头的工作原理是利用磁场感应原理，将接收的电磁信号转换成电信号的输出，或者将输入的电信号转换成电磁信号的发送。
其具体原理是当电磁波穿过一个螺旋线圈时，将在线圈中产生电流。
当电磁波频率等于线圈的共振频率时，将产生很大的感应电压，这个过程就是高频头接收信号的原理。
当电信号加到螺旋线圈上时，将在线圈中产生电流，从而在天线中产生电磁波。
这个过程就是C波段高频头发送信号的原理。
第三步：C波段高频头的应用C波段高频头的应用非常广泛，涉及到许多无线通信的领域，例如雷达、卫星通信、无线电频段测试、无线电信号接收和发送。
C波段高频头的应用也可以包括医疗诊断、导航和无线传感器网络通讯等领域中。
第四步：C波段高频头的未来发展趋势随着无线网络的发展和技术的不断进步，C波段高频头也将不断得到升级和改进。
例如，在新一代卫星通信领域，C波段高频头已被广泛应用，并且将很快被用于5G通信领域。
随着技术的不断进步和创新，C波段高频头有望在未来变得更加灵敏和更加准确。
总结C波段高频头作为一种高频磁头，在无线通信领域中具有非常重要的作用。
其工作原理是基于磁场感应原理，能够将电磁信号转换成电信号的输出，或将输入的电信号转换成电磁信号的发送。
除了无线通信领域的应用外，C波段高频头也涉及到医疗诊断、导航和无线传感器网络通讯等领域中。
未来，随着技术的不断进步和创新，C波段高频头将继续得到升级和改进，有望变得更加灵敏和准确。
高频头基础知识介绍
高频头基础知识介绍一、高频头的作用：完成信号的选通、接收、变频。
二、高频头的用途：CRT电视、平板电视、DVD-RW、Satellite、车载电视或广播；三、高频头的分类：A、模拟：VS、FS、TWO IN ONE；1、在模拟产品中，按产品性质细分可以分为：PAL制（包含38.0MHz、38.9MHz 中频信号）；NTSC制（45.75MHz、58.75 MHz中频信号）；SECAM制（38.9 MHz 中频信号）B、数字：DVB-S、DVB-T、DVB-C；C、调制器、收音头、RF分配器；四、高频头的基本工作原理：A、VS高频头工作原理VS高频头原理框图B、FS高频头工作原理：A+BI2C及PLL部分原理框图C、一体化高频头工作原理：A+B+C中频部分（VIF）原理框图D、DVB－C/T高频头工作原理E、DVB-S高频头工作原理一、DVBS接收机前端模块五、模拟高频头在使用过程中常见的问题：1、当不能准确判断问题的性质时，可以将本机的A V输出接到已经OK的商品机，再将商品机的A V输出接到本机的A V输入，对比观察两台机器的画面效果，从而方便判断问题的出处。
2、FS高频头或一体化高频头在应用过程中的搜台问题：A、地址字节（ADRESS BYTE）错误，整个搜索过程中无台。
B、频道划分同规格书不符，将漏掉部分边缘频道。
C、部分频段搜不到台，频段控制字节(BAND SWITCH BYTE)错误。
D、搜台过程有节目出现，但不能正常存台，AFT信息错误，偏离正常值；或AFT电压太过灵敏，S曲线太陡。
E、搜台过程中谐波台多，AFT电压变化太缓慢，S曲线太缓。
3、整机开机无图、黑屏或不能正常切换节目：高频头短路（部分引脚电压不正常，部分引脚对地电阻不正常）或总线（I2C BUS）失效。
4、整机图像信号弱：高频头混频IC失效，测试BM脚电阻不正常；AGC电压不正常，不能正常起控。
5、电视整机在低端频道（图像载频小于100MHz）图像亮点干扰很多：电源辐射干扰，注意电源的屏蔽隔离和接地。
高频调谐器(高频头)原理
图 6-5 电子开关频段切换原理图
•
当电源开关S接通-4V, 电子开关VD1、 VD2截止, 相当开路, 这时初级回路电感为L1+L2, 次级回路电感为L3+L4, 回路工作在1~5频道。 当S接通+12 V, VD1 及VD2导通, L2及L4被短路, 则 初级回路电感为L1 、次级回路电感为L3, 这时回 路工作在6~12频道, 从而实现频段切换。 • 该电路要求开关二极管正向导通电阻 小于1 Ω, 以确保导通时的短路作用, 要求其反向 电阻大, 并且反向结电容很小(小于1 pF), 以保证 V截止时的交流开路作用。
•
5. 本机振荡的频率稳定度要高, 且对外辐射小 • 通常要求VHF段本振漂移小于 ±300 kHz, UHF段本振漂移小于±500 kHz。
6.2 高频调谐器的功能电路分析
• • 6.2.1 机械调谐与电子调谐原理 为了收看不同频道的电视信号, 根据需要能改变(切换)信号的频道 , 即所 谓高频调谐。 调谐的方法有两种: 机械调 谐 (改变LC回路的电感值) 和电子调谐 (改变LC回路的电容)。
•
式中, C0是偏压 UR为零时的结电容, UR为PN结上的直流偏压, φ是PN结的扩散电 位, n为PN结附近杂质浓度决定的一个常数。 工作中, 变容管不允许工作在正向电压状态, 否则其结电阻很低(约几十欧), Q值很低, 谐振 电路不能工作, 所以必须工作在反向偏压状态。 • 由上式可见, 变容管的结电容Cj在零 偏时最大, 随外加负偏压的增加, Cj将成指数 下降。变容管的符号及压控特性(以变容管 2CB14为例)如图6-3所示。
• • •
一、 机械调谐 常用机械调谐有两种。 开关式高频头, 如KP12—2型, 对应每个频 道的输入线圈、 高放负载线圈和本机振荡线圈都 是独立的, 因此在频道切换时互相不干扰。 在每个 被切换线圈内部都有一个可调节的铜芯, 可以通过 齿轮机构分别微调, 一次调准后, 就不再需要重新 调节。 缺点是由于触点多而产生机械故障。 • 转盘式高频头, 它们的线圈在1~5频道和 6~12频道中, 有些是共用的, 用一个可变电感进行 微调。 因为线圈与线圈之间互相牵制, 所以调试比 较麻烦, 在更换频道时都需要重新进行微调。 但触 点少, 结构紧凑、 机械故障可能性小。
高频头种类及工作原理
高频头种类及工作原理摘要：高频头是一种常见的工业设备，广泛应用于加热、焊接、熔炼等领域。
本文将介绍高频头的种类和工作原理，以帮助读者了解该设备的运作原理和特点。
一、高频头的种类1. 振荡管高频头振荡管高频头采用振荡管作为振荡源，常见的振荡管有石英管和管状三极管。
这种高频头体积小、重量轻，适用于小型设备，但功率较低。
2. 功率管高频头功率管高频头采用功率管工作在开关状态下，常见的功率管有金属二极管和场效应晶体管。
这种高频头功率较大，适用于大型设备。
3. IGBT高频头IGBT高频头采用绝缘栅双极晶体管（Insulated Gate Bipolar Transistor）作为功率开关元件，兼具功率管和振荡管的优点。
IGBT 高频头在工作时，可以实现高效转换和控制，广泛应用于工业生产中。
二、高频头的工作原理高频头利用电磁感应原理进行工作。
当高频电源输出的交流电通过变压器进行降压、变压换流后，进入高频头。
高频头内的振荡电路将直流电转换为高频交流电，并将其传递到工作线圈或电极上，产生强烈的电磁场。
工作物体（如金属材料）置于该电磁场中时，会受到磁场的作用，从而达到加热、焊接或熔炼等目的。
在高频头的振荡电路中，振荡管、功率管或IGBT等元件扮演着重要角色。
振荡管根据其特定的工作方式，产生宽频谱的高频信号，形成强烈的磁场。
功率管或IGBT则负责将电流控制在合适的范围内，以确保工作负载得到适当的加热或焊接。
高频头的振荡电路中通常还配备了保护电路，以确保设备的安全和可靠运行。
同时，高频头的工作效果也与工作线圈和电极的设计和材料选择有关。
工作线圈和电极的材料一般选择高导磁性和高导电性的材料，以提高能量传递效率和加热效果。
工作线圈和电极的设计则需要考虑到工作物体的形状和尺寸，以及加热或焊接的要求。
结论：高频头是一种常见的工业设备，通过振荡电路产生高频信号，产生强烈的电磁场，从而实现对工作物体的加热、焊接或熔炼。
不同种类的高频头在工作原理和应用领域上有所不同，读者可以根据自身需求选择合适的高频头。
高频头原理
高频调谐器原理高频调谐器的作用、组成和主要性能指标一、作用与电路组成高频调谐器亦名频道选择器或高频头。
处于电视接收机最前端的电路，通常由输入回路，高频放大器、本振和混频器组成。
其作用是从天线感应的电信号中选出所需高频电视信号、并进行放大，由混频级产生图象中频信号和伴音第一中频信号，并将它们送到图象中放通道进行放大。
一体化高频头是将中频处理电路内置，混频级产生38M图象中频信号和31.5M伴音第一中频信号通过声表进入中频处理电路，输出标准的复合视频信号和声音信号和第二伴音中频。
二、调谐器的主要性能指标1.选择性与通频带因为接收天线感应到的电磁信号多种多样，高频头从中选出所需要的信号进行放大，而把不需要的信号衰减掉，特别是要有效地抑制邻近频道和镜像的干扰，调谐器应有适当的通频带和良好的选择性。
为此，一般要求调谐器总和频率特性为双峰曲线，顶部不平度小于20％，－6dB处带宽应小于11MHz。
对于镜象干扰和中频干扰应具有40dB的抑制能力。
因为镜象频率（等于本振f0加中频fi的频率）变频后，它和本振之差等于中频，能顺利地通过中放电路，故要求高放级能及早将它抑制掉。
2. 功率增益和噪声系数因为高频头是整个电视接收机最前端部件，因此接收机的灵敏度和信噪比将主要取决于他的功率增益和噪声系数的高低。
为了保证图象背景的纯洁、无雪花状干扰，一般要求调谐器的杂波系数低于8dB。
为此一方面要减少回路的插入损耗；另一方面，应选用低噪声管以及合理安排晶体管的工作状态来解决。
为了提高接收机的灵敏度和信杂比，一般要求调谐器的功率增益为20～30dB，同时要求高低频道的增益差应小于8dB。
高放管都要求是高放低噪声管。
3.交叉调制如果邻近频道的信号很强，由于晶体管器件存在着一定的非线性，就会对欲接收频道的电视信号进行调制，结果出现两个不同图象。
这种现象叫做交叉调制。
因此高频头对于邻近频道的抑制应尽可能地大。
4．频道范围高频头覆盖的频率范围。
高频头种类及工作原理
1、简述高频头的种类及作用。
答：1、种类：（1）按接收的范围可分为： VHF 、UHF 和全频道（ VHF/UHF ）分别对应于我国的1~12频道、13~68频道和1~68频道高频头。
（2）按调谐方式分为：机械式高频头和电子调谐式高频头两大类；目前机械式高频头已被电子调谐式高频头取代。
（3）电子调谐式高频头又分为：模拟电子调谐和数字电子调谐两种方式。
采用模拟方式的电子调谐器是通过改变加在变容二极管上的反偏电压，从而改变变容二极管的电容量来改变调谐频率，实现频道转换作用：（1） 选频：从天线接收到的各种电信号中选择所需要频道的电视信号，抑制其它干扰信号。
（2） 放大：将选择出的高频电视信号（包括图像信号的伴音信号），经高频放大器放大，提高灵敏度，满足混频器所需要的幅度。
（3） 变频：通过混频级将图像高频信号和伴音高频信号，与本振信号进行差拍，在其输出端得到一个固定的图像中频信号和第一伴音中频信号，然后再送到图像中频放大电路。
我国标准规定电视中频38MHz, 第一伴音中频31.5MHz 。
2、简述电压合成式高频头的工作原理。
答：调谐原理：变容二极管的结电容Cj 与所加电压VD 有如下关系：电调谐原理：在电子调谐器中，各谐振回路中均接有一变容二极管。
实际电路中，调谐器的输入回路，高放的双调谐回路，本振回路都要加一个变容二极管，各变容二极管上的电压均来自同一调谐电压。
频段切换：在VHF 段，变容二极管的容量变化不能覆盖整个频段。
因此，将VHF 频段分为两个频段，即VL 段（1~5频道）和VH 频段（6 ~12频道）。
控制开关二极管的导通或截止，从而使调谐回路的电感量出现“跳变”，使调谐器工作由一个频段切换到一个频 n d D 0j )/1(U V C C +=。
高频头芯片
高频头芯片高频头芯片是一种用于接收和处理高频信号的芯片。
它通常用于无线通信设备和雷达系统等领域，能够实现高速数据传输和准确的信号处理。
本文将介绍高频头芯片的工作原理、应用领域和未来发展趋势。
高频头芯片的工作原理基于射频（RF）电路的设计和微电子制造技术。
它接收来自天线的高频信号，并通过射频前端电路进行放大和滤波处理。
然后，通过混频器和局部振荡器将高频信号转换为中频信号。
接下来，中频信号经过中频放大器和滤波器进行再次放大和滤波处理。
最后，通过模数转换器将中频信号转换为数字信号，供数字信号处理器（DSP）进行进一步的数学运算和处理。
高频头芯片的应用非常广泛。
首先，它广泛应用于无线通信设备，如移动电话、无线局域网和蓝牙设备等。
高频头芯片能够接收和处理来自基站的无线信号，并将其转换为可供手机用户使用的语音和数据。
其次，高频头芯片也被广泛应用于雷达系统中。
雷达系统使用高频头芯片接收和处理回波信号，以实现目标探测和跟踪。
此外，高频头芯片还被应用于天文观测设备和医疗诊断设备等领域，用于接收和处理来自宇宙空间和人体的高频信号。
未来，高频头芯片的发展趋势将主要体现在以下几个方面。
首先，高频头芯片的集成度将不断提高。
随着半导体技术的不断进步，芯片制造工艺将越来越先进，可以在同一块芯片上集成更多的射频电路和数字信号处理电路，从而实现更高的性能和更低的功耗。
其次，高频头芯片的带宽将逐渐增加。
随着通信技术的不断发展，对高频头芯片传输速率的要求也会越来越高，这就需要芯片能够承载更大的带宽，实现更快的数据传输。
再次，高频头芯片的能耗将逐渐降低。
随着绿色技术的推广和应用，人们对芯片功耗的要求也会越来越高，这就需要高频头芯片能够在保证高性能的同时，尽量降低能耗。
最后，高频头芯片的可靠性和稳定性也将得到提高。
随着高频头芯片在各种关键应用领域的普及，对芯片的可靠性和稳定性的要求也越来越高，这就需要芯片制造商不断优化工艺和设计，以提高芯片的可靠性和稳定性。
卫星电视下变频器(高频头)的工作原理
卫星电视下变频器(高频头)的工作原理俞德育1卫星电视下变频器(高频头)的作用卫星电视低噪声下变频器又称为高频头(也称卫星电视的室外单元)，它是由微波低噪声放大器，微波混频器，第一本振和第一中频前置放大器组成，其框图如图1所示。
图1高频头的原理框图一般的卫星电视接收系统主要包括：(1)天线；(2)馈源；(3)低噪声下变频器，也称为高频头(是由低噪声放大器与下变频器集成的组件)，用LNB表示；(4)电缆线；(5)端子接头；(6)卫星接收机；(7)电视接收机。
卫星电视接收系统框图如图2所示。
图2卫星电视接收系统框图由于卫星电视接收系统中的地面天线接收到的卫星下行微波信号经过约40000km左右的远距离传输已是非常微弱，通常天线馈源输出载波功率约为-90dBmW〔注〕。
若馈线损耗为0.5dB，则低噪声放大器输入端载波功率为-90.5dBmW。
第一变频器和带通滤波器的损耗约为10dB，第一中放的增益约为30dB。
这样，若低噪声放大器给出增益(40～50)dB，则下变频器输出端可以输出(-30～-20)dBmW的信号。
因此，卫星电视下变频器的作用是在保证原信号质量参数的条件下，将接收到的卫星下行频率的信号进行低噪声放大并变频。
2卫星电视下变频器的结构卫星电视下变频器中的低噪声放大器一般是将波导同轴转换器与低噪声放大器合成一个部件。
如果要达到噪声温度低和增益高，通常包含3～4级放大，前两级为低噪声放大器，主要采用高电子迁移率晶体管HEMT器件，后两级为高增益放大器，主要采用砷化镓场效应晶体管GaAsFET。
典型的LNA的噪声温度在C波段约为(20～40)°K。
增益约为(40～50)dB，输出输入电压驻波比(VSMR)小于1.5。
图3给出了低噪声放大器(LNA)的电原理图，设计时通常先给出必要的参数，如S参数、电路级数、匹配电路的方式、噪声参数、输出输入阻抗等等，然后利用计算机CAD软件进行优化设计并作出微带线电路图。
高频调谐器(高频头)原理
检波电路输出的基带信号可以直接用 于电视机的显示或进一步处理。
检波电路通常由一个检波二极管和滤 波器组成，检波二极管将调谐后的信 号转换为直流信号，滤波器则用于抑 制不需要的干扰信号。
输出电路
01
输出电路：负责将检波电路输出 的基带信号传输至电视机的显示 部分。
02
输出电路通常由一个电容和一个 电阻组成，用于调整基带信号的 幅度和阻抗，使其与电视机的输 入要求相匹配。
新工艺
引入先进的微纳加工技术和表面贴装 技术，减小高频调谐器的体积和重量， 提高生产效率和可靠性。
高频调谐器(高频头)在未来的应用前景
卫星通信
随着卫星通信技术的发展，高频 调谐器在卫星电视接收、卫星广 播、卫星导航等领域的应用将更
加广泛。
移动终端
随着移动设备的普及，高频调谐器 在智能手机、平板电脑等移动终端 上的应用将更加普遍。
镜像抑制比不合格
总结词
镜像抑制比不合格是指高频调谐器在接收信号时，无 法有效地抑制镜像干扰信号，导致干扰和误码率增加 。
详细描述
可能的原因包括调谐器内部电路设计、提高 元件性能等。
06
高频调谐器(高频头)的发 展趋势与未来展望
高频调谐器(高频头)的未来发展方向
灵敏度降低
总结词
灵敏度降低是指高频调谐器接收信号的能力下降，无 法正常接收和输出信号。
详细描述
可能的原因包括调谐器内部元件老化、信号干扰、连 接线路接触不良等。解决方案包括检查调谐器连接线 路、更换老化元件、加强信号抗干扰能力等。
选择性差
要点一
总结词
选择性差是指高频调谐器在接收信号时，无法有效地滤除 不需要的信号，导致干扰和误码率增加。
信号放大
抗5g干扰高频头原理
抗5g干扰高频头原理
抗5G干扰高频头的工作原理主要基于滤波和屏蔽技术。
高频头在接收卫星信号时，会受到周围环境中各种电磁波的干扰，其中就包括5G信号。
为了消除这种干扰，高频头内部通常会集成一个或多个滤波器，这些滤波器能够根据信号的频率特性将其中的5G信号滤除，从而保证卫星信号的纯净接收。
此外，高频头外壳通常会采用金属材料，对内部电路和元件起到一定的屏蔽作用，进一步降低5G信号对接收过程的干扰。
以上内容仅供参考，可以查阅关于抗5G干扰高频头的资料，以获取更全面准确的信息。
