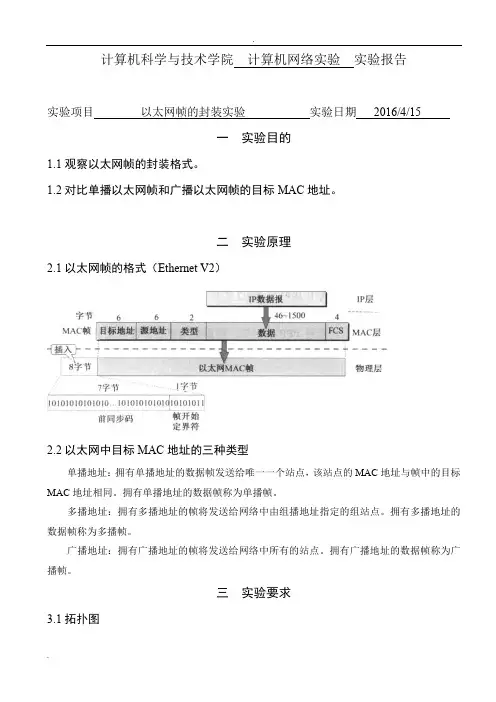

计算机科学与技术学院计算机网络实验实验报告实验项目以太网帧的封装实验实验日期2016/4/15一实验目的1.1观察以太网帧的封装格式。
1.2对比单播以太网帧和广播以太网帧的目标MAC地址。
二实验原理2.1以太网帧的格式（Ethernet V2）2.2以太网中目标MAC地址的三种类型单播地址：拥有单播地址的数据帧发送给唯一一个站点，该站点的MAC地址与帧中的目标MAC地址相同。
拥有单播地址的数据帧称为单播帧。
多播地址：拥有多播地址的帧将发送给网络中由组播地址指定的组站点。
拥有多播地址的数据帧称为多播帧。
广播地址：拥有广播地址的帧将发送给网络中所有的站点。
拥有广播地址的数据帧称为广播帧。
三实验要求3.1拓扑图3.2IP地址配置3.3对比单播以太网帧和广播以太网帧的目标MAC地址四实验步骤、结果（程序+注释+截图）及分析4.1观察单播以太网帧的封装4.1.1步骤一：准备工作打开软件，添加设备进行连接，按照实验要求配置PC的IP地址。
若此时交换机端口指示灯呈橙色，则单击主窗口右下角Realtime（实时）Simulation（模拟）模式切换按钮数次，直至交换机指示灯呈绿色。
此步骤可加速完成交换机的初始化。
4.1.2步骤二：捕获数据包进入Simulation（模拟）模式。
设置Event List Filters（事件列表过滤器）只显示ICMP事件。
单击Add Simple PDU(添加简单PDU)按钮，在拓扑图中添加PC0向PC2发送的数据包。
单击Auto Capture/Play(自动捕获/执行)按钮，捕获数据包。
当PC2发送的响应包返回PC0后通信结束，再次单击Auto Capture/Play按钮，停止数据包的捕获。
4.1.3步骤3：观察以太网帧的封装格式选择事件列表中的第二个数据包（即PC0到Switch0的数据包），单击其右端Info项中的色块。
注意弹出窗口顶端的窗口顶端的窗口信息—PDU Information at Device：Switch0，即当前查看的是交换机Switch0上的PDU信息。
ETHERNET的帧封装课程设计
ETHERNET的帧封装课程设计一、课程目标知识目标：1. 理解ETHERNET帧封装的基本概念和原理；2. 掌握ETHERNET帧的结构，包括前导码、目的地址、源地址、类型/长度、数据和循环冗余校验（CRC）；3. 了解不同类型以太网帧的封装过程及其差异。
技能目标：1. 能够独立完成ETHERNET帧的构建和解析；2. 学会使用相应工具或软件对ETHERNET帧进行抓包和分析；3. 培养学生对网络通信过程中帧封装的实际应用能力。
情感态度价值观目标：1. 培养学生对计算机网络知识的好奇心和探索精神；2. 增强学生合作学习、讨论交流的能力，提高团队意识；3. 通过学习计算机网络知识，让学生认识到科技发展对社会进步的重要性。
课程性质：本课程为计算机网络技术基础课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生已具备一定的计算机网络基础知识，对ETHERNET有一定了解，但对帧封装的具体过程尚不熟悉。
教学要求：结合学生特点和课程性质，以实际操作为主，理论讲解为辅，注重培养学生的实践能力和团队协作能力。
通过本课程的学习，使学生能够掌握ETHERNET帧封装的相关知识，为后续计算机网络课程打下坚实基础。
二、教学内容1. 引言：回顾计算机网络基础知识，引导学生认识ETHERNET帧封装的重要性。
- 网络体系结构概述- 以太网发展简史- 帧封装的作用与意义2. ETHERNET帧结构解析：- 帧结构组成：前导码、目的地址、源地址、类型/长度、数据、CRC- 各字段作用及取值范围- 不同类型以太网帧结构对比3. 帧封装过程：- 数据链路层与物理层关系- 帧封装流程及关键技术- 帧封装错误处理机制4. 实践操作：- 使用Wireshark等抓包工具抓取和分析ETHERNET帧- 搭建实验环境，模拟帧封装过程- 分析实验结果，总结帧封装规律5. 教学案例分析：- 分析实际网络环境中的帧封装案例- 探讨案例中存在的问题及解决方案教学内容安排与进度：1. 引言与ETHERNET帧结构解析（1课时）2. 帧封装过程与实践操作（2课时）3. 教学案例分析（1课时）本教学内容以课本相应章节为基础，注重理论与实践相结合，旨在帮助学生系统地掌握ETHERNET帧封装的相关知识。
计算机网络帧的封装实验报告
一、实验目的1.了解协议分析器安装；2.了解协议分析器使用方法和基本特点；3.分析以太网层的数据帧格式（包括源地址、目的地址和上层协议）。
二、实验前的准备1.了解协议分析器的功能和工作原理；2.了解Ethereal分析器的使用方法；3.阅读实验的相关阅读文献。
三、实验内容1.Ethereal协议分析器并安装。
记录安装过程。
安装wireshark截图如下:2.分析以太网层的数据帧格式（包括源地址、目的地址和上层协议），下图是打开的已经捕获的文件界面，选中第4个组，再选中Ethernet 层即以太网层。
观察帧信息。
以太网层的数据帧格式：前导码：由7字节的前同步码和1字节的帧起始定界符构成起始定界符：这个字段用1字节（10101011）作为帧开始的信号，表示一帧的开始。
最后两位是11，表示下面的字段是目的地址。
目的地址（DA）：共48位，表示帧准备发往目的站的地址，共6个字节，可以是单址（代表单个站）、多址（代表一组站）或全地址（代表局域网上的所有站）。
当目的地址出现多址时，表示该帧被一组站同时接收，称为“组播”（Multicast）。
目的地址出现全地址时，表示该帧被局域网上所有站同时接收，称为“广播”（Broadcast），通常以DA的最高位来判断地址的类型，若第一字节最低位为“0”则表示单址，第一字节最低位为“1”则表示组播。
源地址（SA）：共48位，表明该帧的数据是哪个网卡发的，即发送端的网卡地址。
类型：该字段用于标识数据字段中包含的高层协议，也就是说，该字段告诉接收设备如何解释数据字段。
例如：0X0800代表为IP，0X0806代表为ARP。
数据：数据字段的最小长度必须为46字节以保证帧长至少为64字节，这意味着传输一字节信息也必须使用46字节的数据字段：如果填入该字段的信息少于46字节，该字段的其余部分也必须进行填充。
数据字段的默认最大长度为1500字节。
帧检验序列（FCS）：FCS是32位冗余检验码（CRC），检验除前导、SFD和FCS以外的内容。
以太网(Ethernet)的帧结构
以太网（Ethernet）的帧结构
1.Ethernet V2.0帧结构 2. IEEE802.3帧结构 3. Ethernet V2.0帧结构组成详解
Ethernet V2.0帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 类型 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B 注：Ethernet帧的最小长度为64B，最大长 度为1518B。（前导码与帧前定界符不计入 帧头长度中）
前导码与帧前定界符字段
前导码的组成： 前导码的组成：56位（7B）10101010…10 1010比特序列。 作用： 作用：提醒接收系统有帧的到来，以及使到来的 帧与计时器进行同步。 帧前定界符的组成： 帧前定界符的组成：8位（1B）10101011比特 序列。 作用： 作用：表示下面的字段是目的地址。
数据字段
数据字段的组成： 数据字段的组成：长度在46~1500B之间的比 特序列。 特点： 特点：如果数据的长度少于46B，需要加填充 字节，补充到46B。填充字节是任意的，不计 入长度字段中。
帧校验字段
帧校验字段的组成： 32位 4B）比特序列。 帧校验字段的组成： 32位（4B）比特序列。 特点： 特点：采用CRC校验。校验的范围包括目的地 址字段，源地址字段，类型字段，数据字段。 在接收端进行校验，如果发生错误，帧将被丢 弃。 32位CRC校验的生成多项式为： G（x） =x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4 +x2+x1+1
பைடு நூலகம்
学习理解一下帧的封装格式
习理解一下帧的封装格式：需要注意的是，区别两种帧封装格式：802标准帧和以太网帧1，在802标准定义的帧格式中，长度字段是指它后续数据的字节长度，但不包括C R C检验码。
RFC 1042（IEEE 802）2，RFC 894（以太网）所以，以太网帧报头为目的地址6+源地址6+类型2+CRC 4=18bytes而802帧没有CRC，所以为14bytes。
Sniffer采用的是802帧为14bytes 转载文章：MTU: Maxitum Transmission Unit 最大传输单元MSS: Maxitum Segment Size 最大分段大小由于以太网EthernetII最大的数据帧是1518Bytes这样，刨去以太网帧的帧头（DMAC目的地址MAC48bit=6Bytes+SMAC源MAC地址48bit=6Byte s+Type域2bytes）14Bytes和帧尾CRC校验部分4Bytes（这个部门有时候大家也把它叫做FCS），那么剩下承载上层协议的地方也就是Data域最大就只能有1500Bytes. 这个值我们就把它称之为MTU。
以太网的MTU是1500，再减去PPP的包头包尾的开销（8Bytes），就变成1 492。
MSS就是TCP数据包每次能够传输的最大数据分段。
为了达到最佳的传输效能TCP协议在建立连接的时候通常要协商双方的MSS值，这个值TCP协议在实现的时候往往用MTU值代替（需要减去IP数据包包头的大小20Bytes和TCP数据段的包头20Bytes）所以往往MSS为1460。
通讯双方会根据双方提供的MSS值得最小值确定为这次连接的最大MSS值。
先说说这MTU最大传输单元，这个最大传输单元实际上和链路层协议有着密切的关系，让我们先仔细回忆一下EthernetII帧的结构DMAC+SMAC+Type+ Data+CRC。
由于以太网传输电气方面的限制，每个以太网帧都有最小的大小6 4bytes，最大不能超过1518bytes，对于小于或者大于这个限制的以太网帧我们都可以视之为错误的数据帧，一般的以太网转发设备会丢弃这些数据帧。
以太网(Ethernet)的帧结构
以太网（Ethernet）的帧结构
1.Ethernet V2.0帧结构 2. IEEE802.3帧结构 3. Ethernet V2.0帧结构组成详解
Ethernet V2.0帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 类型 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B 注：Ethernet帧的最小长度为64B，最大长 度为1518B。（前导码与帧前定界符不计入 帧头长度中）
IEEE802.3帧结构
帧前 帧校 前导 目的 源地 数据 定界 验字 长度 码 地址 址 字段 符 段 46~1 7B 1B 6B 6B 2B 4B 500B
Ethernet V2.0帧结构组成详解
1）前导码与帧前定界符字段 ） 2）目的地址和源地址字段 ） 3）类型字段 ） 4）数据字段 5）帧校验字段
数据字段
数据字段的组成： 数据字段的组成：长度在46~1500B之间的比 特序列。 特点： 特点：如果数据的长度少于46B，需要加填充 字节，补充到46B。填充字节是任意的，不计 入长度字段中。
帧校验字段
帧校验字段的组成： 32位 4B）比特序列。 帧校验字段的组成： 32位（4B）比特序列。 特点： 特点：采用CRC校验。校验的范围包括目的地 址字段，源地址字段，类型字段，数据字段。 在接收端进行校验，如果发生错误，帧将被丢 弃。 32位CRC校验的生成多项式为： G（x） =x32+x26+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4 +x2+x1+1
以太帧封装格式
以太帧封装格式介绍以太帧封装格式是计算机网络中常用的数据帧封装格式之一。
在以太网的通信中，数据被分割成固定大小的帧，每个帧包含了源地址、目的地址、帧类型等信息。
以太帧封装格式定义了帧中各部分的格式和排列，使得网络设备能够正确地解析和处理数据。
本文将深入探讨以太帧封装格式的结构和应用。
以太帧封装格式的结构以太帧封装格式包含了以下几个字段：1.前导码（Preamble）：一个7字节长的字段，用于同步接收方的时钟。
它由连续的0和1组成，以告知接收方数据的开始和结束。
2.目的地址（Destination Address）：一个6字节长的字段，指示了帧的接收目标。
3.源地址（Source Address）：一个6字节长的字段，指示了帧的发送源。
4.长度/类型（Length/Type）：一个2字节长的字段，用于指示数据部分的长度或类型。
5.数据（Data）：一个46-1500字节长的字段，用于携带实际数据。
6.填充（Pad）：为了满足最小帧长度而添加的填充数据。
7.帧校验序列（FCS）：一个4字节长的字段，用于检测帧中传输错误。
以太帧封装格式的传输流程以太帧封装格式在网络中的传输流程如下：1.发送方将待传输的数据根据以太帧封装格式进行封装，包括设置目的地址、源地址、长度/类型等字段的值。
2.发送方将封装好的帧通过物理介质发送给接收方。
3.接收方通过物理介质接收到帧后，根据以太帧封装格式进行解封，提取出目的地址、源地址、长度/类型等字段的值。
4.接收方根据解封得到的目的地址判断帧是否为自己的数据。
若是，则继续处理；否则，丢弃该帧。
5.接收方根据解封得到的长度/类型字段的值，将数据部分提取出来，进一步处理。
6.接收方进行数据处理后，可以进行相应的响应操作，如生成应答帧等。
7.接收方根据以太帧封装格式，将响应数据封装成帧，发送给发送方。
以太帧封装格式的应用场景以太帧封装格式在计算机网络中有着广泛的应用，特别是在以太网中。
帧的封装与解析-网络作业
帧校验字段采用32 位（4B）CRC 校验。校验的范围包括目的地址字段、源地址字段、长度字段、数据字段。在接收端进行校验，如果发现错误，帧将被丢弃。
2、CRC校验码的工作原理
CRC校验的工作原理是：将要发送的数据比特序列当作一个多项式f(x)的系数，在发送端用收发双方预先约定的生成多项式G(x)去除，求得一个余数多项式。将余数多项式附在数据多项式之后发送到接收端。在接收端用同样的生成多项是G(x)去除接受数据多项式f(x)，得到计算余数多项式。如果计算余数多项式与接受余数多项式不相同，则表示传输有差错；否则数据认为正确而被接受。CRC编码实际上是一个循环移位的模2运算，在加法中不进位，在减法中不借位，等价于操作数的按位异或（XOR）。
3） 长度字段
802.3 标准中的帧用2B定义了数据字段包含的字节数。长度字段描述了LLC数据的实际长度。
4） 数据字段
IEEE 802.3 协议规定数据的长度在46-1500B 之间。如果数据的长度少于46B，需要加填充字节，补充到46B。填充字段是任意的，不计入长度字段值中。由于帧头部分包括6B的目的地址字段，6B的源地址字段、2B的长度字段、4B的帧校验和字段，因此，帧头部分长度为18B。前导码和帧前定界符不计入帧头长度中。那么，帧的最小长度为64B，最大长度为1518B。设置最小帧长度的一个目的是使每个接受结点能够有足够的时间检测到冲突。如果数据的长度大于1500B，则需要分片到多个帧中进行传输。
2）改变当前目录到可执行程序所在的文件夹下
3）用户输入命令，程序包含帧封装和帧解析两个部分的功能。
帧封装格式：[可执行文件名] –p [数据帧文件名]
其中 -p 表示帧封装，数据帧文件名由用户自己拟定。帧封装可以让用户输入任意一段信息，以两个回车作为结束，然后程序将这段信息作为帧的数据字段封装到数据帧文件中。
Etherent帧的封装和发送过程
计算机网络课程设计实验一帧封装实验目的：•编写程序，根据给出的原始数据，组装一个IEEE 格式的帧（题目）默认的输入文件为二进制原始数据（文件名分别为input1和input2））。
•要求程序为命令行程序。
比如，可执行文件名为，则命令行形式如下：EncapFramer inputfile outputfile，其中，inputfile为原始数据文件，outputfile 为输出结果。
•输出:对应input1和input2得结果分别为output1和output2。
试验要求：•编写程序，根据给出的原始数据，组装一个IEEE 格式的帧（题目）默认的输入文件为二进制原始数据（文件名分别为input1和input2））。
•要求程序为命令行程序。
比如，可执行文件名为，则命令行形式如下：EncapFramer inputfile outputfile，其中，inputfile为原始数据文件，outputfile 为输出结果。
输出:对应input1和input2得结果分别为output1和output2实验设计相关知识：帧：来源于串行线路上的通信。
其中，发送者在发送数据的前后各添加特殊的字符，使它们成为一个帧。
Ethernet从某种程度上可以被看作是机器之间的数据链路层连接。
按标准的帧结构如下表所示（标准的Ethernet帧结构由7部分组成）其中，帧数据字段的最小长度为46B。
如果帧的LLC数据少于46B，则应将数据字段填充至46B。
填充字符是任意的，不计入长度字段值中。
在校验字段中，使用的是CRC校验。
校验的范围包括目的地址字段、源地址字段、长度字段、LLC数据字段。
循环冗余编码(CRC)是一种重要的线性分组码、编码和解码方法，具有简单、检错和纠错能力强等特点，在通信领域广泛地用于实现差错控制。
CRC校验码的检错能力很强，不仅能检查出离散错误，还能检查出突发错误。
利用CRC 进行检错的过程可简单描述如下：在发送端根据要传送的k 位二进制码序列，以一定的规则产生一个校验用的r 位监督码(CRC 码)，附在原始信息的后边，构成一个新的二进制码序列(共k+r 位)，然后发送出去。
以太网帧的封装实验
实训报告以太网帧的封装实验1•实训目的1)观察以太网帧的封装格式2)对比单播以太网帧和广播以太网帧的目标MAC 地址2•实训拓扑图PCO PCI PC2PC3以太网帧实验拓扑3•主要操作步骤及实训结果记录(1)任务一：观察单播以太网帧的封装步骤1：准备工作打开对应文件，完成初始化，删除练习文件中预设场景步骤2:捕获数据包进入Simulation 模式。
添加数据包，单击auto capture/play 捕获数据包，再次单击停止捕获步骤3:观察以太网帧的封装格式步骤4：观察该广播包的以太网封装DEST MAC 000A.4189.ADC6 SRC MAC:0060.2F6C.C11BTYPE! 0x8 CODE! 0X0匚HECKSUM ID ；OXS 5EQLJUM 日ER ； 7步骤4:观察交换机是否会修改以太网帧各字段取值DEST MAC 000A.4189.ADC6 SRC MAC:0060.2F6C.C118嗖昔EwitehO 上的PDU 信昌QSI Model Inbound PDU Details Outbound PDJ Details POU FormatsEdwEEt iia4S1419 Byt-sOSI Model Inbound PDU Details Outbound PDU DetailsPOU Formats 刖导码： 目的MAC ：000A.4189.ADC6来源MAC ：a060.2F6C.CHB堂型：0x800救捐冋麥恆度）帳植验序列：0x0Eth 段「门包IP噴备PC2 ±^PDUf*BDS1 Model Inbcurd PDU Details Outbound PDU DetailsPDU FormatsEWrr 或II（2）任务二：观察广播以太网帧的封装步骤1捕获数据包PcO数据帧被交换机转发给pci、pc2、pc3 （所有节点），pci、pc2、pc3 （所有节点）接收该广播帧。
数据链路层原理：帧的封装与解封装过程
数据链路层原理：帧的封装与解封装过程数据链路层是OSI（开放系统互连）模型中的第二层，负责将物理层提供的比特流组织成逻辑帧，以便在相邻节点之间进行可靠的数据传输。
数据链路层的主要功能包括帧的封装和解封装。
帧的封装过程：数据帧的组织：数据链路层接收来自网络层的数据，将这些数据组织成数据帧。
帧通常包括以下字段：帧起始标志（Start of Frame）：表示帧的开始。
地址字段：目标地址和源地址，标识帧的发送和接收方。
控制字段：包含控制信息，如帧的类型、错误检测等。
数据字段：携带从网络层接收的数据。
帧检验序列（Frame Check Sequence，FCS）：用于错误检测的冗余校验码。
帧结束标志（End of Frame）：表示帧的结束。
帧的封装：数据链路层将组织好的数据帧传递给物理层，物理层将其转换为比特流，并通过物理介质发送到目标节点。
帧的解封装过程：比特流接收：目标节点的物理层接收比特流，将其传递给数据链路层。
帧的解封装：数据链路层从比特流中提取出一个完整的帧。
帧的解析：数据链路层解析帧，提取地址、控制、数据和校验等字段。
帧的检错：目标节点使用FCS等字段进行帧的错误检测，如果发现错误，则丢弃该帧。
数据传递：如果帧通过了检错，数据链路层将提取出的数据交付给上层的网络层。
帧的封装和解封装过程使得数据链路层能够在相邻节点之间可靠地传输数据。
此过程中的错误检测和纠错机制有助于确保数据的完整性。
IEEE 802系列标准中的以太网是一个常见的数据链路层协议，采用了这样的封装和解封装机制。
计算机网络实验1实验一： 以太网的封装实验
大学实验报告2019年4月8日课程名称：计算机网络实验名称：实验一: 以太网的封装实验班级及学号：姓名：同组人：签名：指导教师：指导教师评定：一、实验目的：1.观察以太网帧的封装格式。
2.对比单播以太网和广播以太网帧的目标MAC地址二、实验任务：1．任务一：观察单播以太网帧的封装；2．任务二：观察广播以太网帧的封装；3．实验完成，写出实验报告三、实验步骤：1. 任务一：(1)准备工作：打开对应练习文件“2-2以太网帧的封装实验.pka”。
(2)获取数据包：进入Simulation模式；再单击Add Simple PDU按钮，添加PC0向PC2发送数据包；最后单击Auto Capture/Play以获取数据包。
(3)观察以太网的封装格式：选择事件列表中PC0到Switch0的数据包，右击Info项中的色块，选择Inbound PDU Details选项卡，观察PREAMVBLE、DEST MAC和SRC MAC的取值并记入下来。
(4)观察交换机是否会修改以太网帧各字段取值：选择事件列表中Switch0到PC2的数据包，右击Info项中的色块，同步骤(3)，观察哪些字段发生了变化。
2. 任务二：(1)捕获数据包：单击Delete，删除任务一的场景；单击Add ComplexPDU，单击PC0，弹出的对话框的参数设置如下图，再单击Auto Capture/Play，捕获数据包，最后观察节点的接收情况。
(2)观察该该广播包的以太网封装：选择事件列表中PC0到Switch0的数据包，右击Info项中的色块，观察其Ethernet的封装。
3. 实验截图效果：任务一最初拓扑图实验中拓补图任务二四、实验小结：本次实验为首次使用”Cisco Packet Tracer Student”这个软件，对一些新的界面各个功能的操作还非常陌生。
不过，幸运的是本次实验难度不是很大，所以顺利地完成了本次实验内容。
在以后的学习里，我会花上更多课下时间提前好好熟悉实验环境，熟悉实验内容，为正式做实验提供基础。
封装Ethernet帧课程设计CSDN
封装Ethernet帧课程设计CSDN一、课程目标知识目标：1. 学生理解以太网帧的结构和封装过程，掌握相关概念，如MAC地址、帧类型、校验等。
2. 学生能够描述不同类型的以太网帧，并了解其在计算机网络中的应用和作用。
3. 学生掌握以太网帧的传输过程，了解数据在局域网中的传输机制。
技能目标：1. 学生能够利用相关工具或软件手动封装以太网帧，实践帧的构造和解析过程。
2. 学生通过实际操作，学会使用网络抓包工具分析以太网帧，培养实际网络问题排查能力。
情感态度价值观目标：1. 学生培养对计算机网络知识的好奇心和探究精神，提高对网络技术学习的兴趣。
2. 学生通过学习，认识到网络技术在现代社会中的重要性，增强信息安全意识。
3. 学生在学习过程中，培养团队合作精神，提高沟通与协作能力。
课程性质分析：本课程为计算机网络基础知识课程，旨在帮助学生建立扎实的网络基础，为后续学习更高级的网络知识奠定基础。
学生特点分析：本课程针对的对象为高中信息技术课程的学生，他们对计算机和网络有一定的了解，但可能对具体的技术细节掌握不足。
教学要求：1. 理论与实践相结合，注重培养学生的实际操作能力。
2. 采用案例教学，使学生能够更好地理解以太网帧在实际应用中的作用。
3. 鼓励学生提问和分享，激发学生的学习兴趣和思考。
二、教学内容1. 以太网帧基本概念：介绍以太网帧的定义、结构和组成，包括MAC地址、帧类型、帧校验序列等。
- 教材章节：第二章第二节“以太网帧结构”2. 以太网帧类型：讲解不同类型的以太网帧，如IPv4帧、ARP帧、VLAN帧等。
- 教材章节：第二章第三节“以太网帧类型”3. 封装与解封过程：阐述以太网帧的封装过程，包括帧头、帧尾的添加，以及数据封装；解封过程则相反。
- 教材章节：第二章第四节“以太网帧的封装与解封”4. 数据传输机制：介绍以太网帧在局域网中的传输过程，如CSMA/CD协议、全双工和半双工模式等。
- 教材章节：第三章第一节“局域网技术基础”5. 实践操作：利用网络抓包工具（如Wireshark）进行以太网帧的抓取、分析和封装实践。
