描设置里选择和屏体相对应的数据走向加载成功后（若显示正常无须下载BX-A/BX-T）下载容丝（BX-E）。对于
BX-C2/M2卡的扫描方式在 3.0软件设置菜单下“扫描设置”，密码三个8进入，选中模组单元板数据走向，点设
置扫描方式即可。
5如出现黑屏数据发死，将控制卡所有白色拨码开关全部断电拨致ON这边（数字的另一
（其它拨码开关P0-P7是屏号拨位，都位于数字这边默认为1号屏，以二进制拨号增加屏体）。控制卡上跳线冒可
调整232/485通讯，水平跳动即可。（断电调整好再上电通讯）。
3软件设置：打开软件点‘设置’-‘设置
屏掺’-‘密码：168’；硬件设置，选择控制组建‘BX-？’，选择通讯COM口，选择控制卡波特率（与控制卡上
面），上电后看屏体变化（默认1/16扫）。若显示为（屏参号：0），把白色拨码开关复原重新加载发送。
谢谢观看
它的优点：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能 稳定等优点
组成
LED显示屏LED显示屏的基本组成部分是由显示模组、控制系统（显示屏控制卡）、电源系统、框架部分组成， 这里我们着重介绍显示屏的控制系统（显示屏控制卡）。
控制卡
简介
分类
LED显示屏控制系统又称LED异步控制器，是LED图文显示屏的核心部件。LED显示屏控制器负责接收来自计算 机串行口的画面显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所需的串行显示数据和扫描控制时序， 是LED图文显示屏的核心部件。
led显示屏控制卡
一种通过控制半导体发光二极管的显示方式
01 优点
03 控制卡 05 故障排除
目录
02 组成 04 纯串口
LED显示屏控制系统拓扑图
显示屏控制系统拓扑图
摄像机笔记本台式机DVD
显示屏
网线
网线
接收卡
系统工作原理：1,信号源可以为摄像机，笔记本电脑，台式计算机，DVD等视频输出设备。
2,信号通过视频处理器，转换成DVI信号，通过DVI线连接到发送卡。
3,控制室距离显示屏的距离大于100M的情况下，使用光纤转换卡。
使用光缆通讯。
4,每个显示屏箱体都有1张接收，接收卡之间使用网线进行连接通讯。
5,由于显示屏是T型外观，系统传输采用由下向上的通讯方式。
6，显示屏可以播放多种内容，可以进行输入源的切换。
7使用摄像机可以将实时视频信号播放到显示屏上面，也可以链接数字机顶盒，播放电视内容。
8,可以使用播放软件，在计算机上播放预先处理好的的视频图片信息。
昱二讥深圳市华海诚信电子显示技术有限公司设计。
led显示屏控制卡-LED显示屏控制器原理

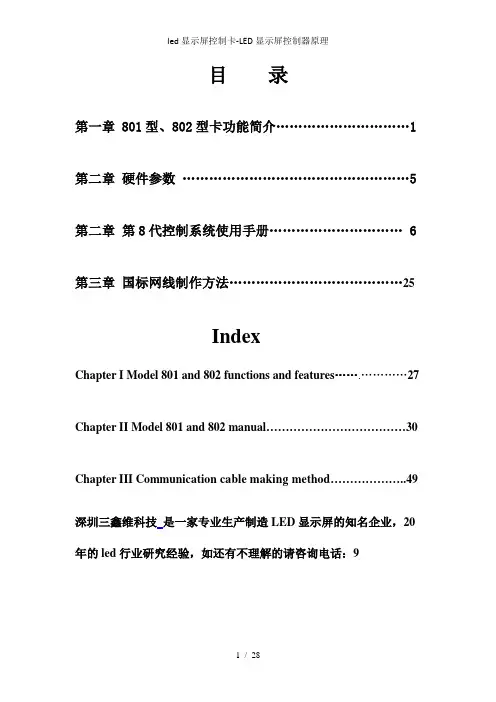

目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)深圳三鑫维科技是一家专业生产制造LED显示屏的知名企业，20年的led行业研究经验，如还有不理解的请咨询电话：9第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
led显示屏控制卡485通讯转换
0c23f0cd 无锡led显示屏
采用 485 通讯时，不需要 235 交叉线，232 转 485 通讯设备最好选用有源的。485 通讯方法 就是 485+与 485+对接，485-与 485-对接。如果 是有源的话，根据说明书，接上正负电源。
?如所示，红色线代表 485+，黑色线代表 485-。?上面是大致原理图，在正式接上之前， 需要先各自设置好每个屏的屏号，屏号最好隔一 个设，如 1357。。。等。通讯时，需要保证每张控
led 显示屏控制卡 485 通讯的用法 led 控制卡 485 通讯转换器头
485 通讯 485 通讯，即使用 RS232 转 RS485 通讯设备通讯。此举好处就是可通过一个电脑串 口控制多个显示屏，弊端就是花销要比直接 232 通讯高。
没有成片白花花的芳罔,;没有什么传统,也就没有什么传统,也就没有纸糊风筝,没有斗痋虓
制卡的型号是一样的，通过软件设置控制卡里面 的参数，要求波特率需要保持一致，如果更改波 特率可参考波特率设置文档。调试的时候请耐心 调试。
注意事项
led 显示屏控制卡 485 通讯比较稳定，波特 率最好选择 9600，可以确保长距离的传输
LED显示屏芯片原理图

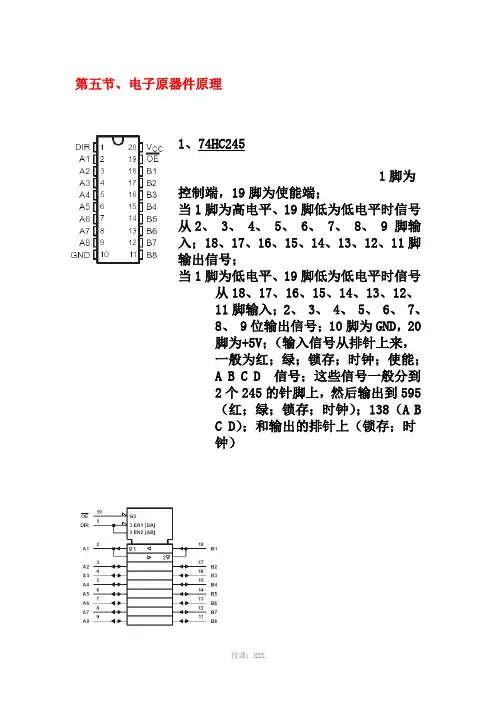

第五节、电子原器件原理1、74HC2451脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、11脚输入；2、 3、 4、 5、 6、 7、8、 9位输出信号；10脚为GND，20脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能；A B C D 信号；这些信号一般分到2个245的针脚上，然后输出到595（红；绿；锁存；时钟）；138（A BC D）；和输出的排针上（锁存；时钟）2、74HC1383线—8线译码器HC138有三个地址输入（A0-A2），三个选通输入（STA，-STB，-STC）和八个输出（-Y0 -- -Y7）。
当STA为高电平，-STB 和-STC为低电平时器件被选通，A0-A2K可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA，-STB，-STC的其它任何组合，-Y0 -- -Y7均为高电平。
A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地VCC---电源A0—A2一般为A:B:C信号 Y0—Y7信号输出端，输出到4953的2，4脚上；有时使能信号也245到138（第5脚）上，此信号又从138上输出到排针。
3、74HC5958位移位寄存器（串行输入，3S并行锁存输出）HC595内含8位串入，串/并出移位寄存器和8位三态输出锁存器。
寄存器和锁存器分别有各自的时钟输入（CPsr和CPla）。
当CPsr从低到高电平跳变时，串行输入数据（DS）移入寄存器。
当CPla从低到高电平跳变时，寄存器的数据置入锁存器。
清除端（-CR）的低电平仅对寄存器复位（Q7S 为低电平）。
LED显示屏芯片原理图(精)
第五节、电子原器件原理1、74HC2451脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、11脚输入；2、 3、 4、 5、 6、 7、8、 9位输出信号；10脚为GND ，20脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能；A B C D 信号；这些信号一般分到2个245的针脚上，然后输出到595 （红；绿；锁存；时钟）；138（A B C D）；和输出的排针上（锁存；时钟）2、74HC1383线—8线译码器HC138有三个地址输入（A0-A2），三个选通输入（STA ，-STB ，-STC ）和八个输出（-Y0 -- -Y7）。
当STA 为高电平，-STB 和-STC 为低电平时器件被选通，A0-A2K 可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA ，-STB ，-STC 的其它任何组合，-Y0 -- -Y7均为高电平。
A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地VCC---电源A0—A2一般为A:B:C信号 Y0—Y7信号输出端，输出到4953的2，4脚上；有时使能信号也245到138（第5脚）上，此信号又从138上输出到排针。
3、74HC5958位移位寄存器（串行输入，3S 并行锁存输出）HC595内含8位串入，串/并出移位寄存器和8位三态输出锁存器。
寄存器和锁存器分别有各自的时钟输入（CPsr 和CPla ）。
当CPsr 从低到高电平跳变时，串行输入数据（DS ）移入寄存器。
当CPla 从低到高电平跳变时，寄存器的数据置入锁存器。
清除端（-CR ）的低电平仅对寄存器复位（Q7S 为低电平）。
弱电知识之三：跟我学做全彩屏，认识LED全彩屏的模组、控制卡
弱电知识之三：跟我学做全彩屏，认识LED全彩屏的模组、控制卡哈罗大家好，我是行者！我们生活中会经常看到户外的大型LED 全彩屏，也经常看到大型礼堂的LED全彩屏。
室内LED全彩屏那么你们是否也想拥有这样一门制作技术呢？如果想，跟我来一步一步的学习吧。
今天我们先从最基础的入手，认识LED全彩屏的模组与控制卡。
一块LED全彩屏，它的组成由很多个小块模组无缝拼接在一起，加上控制卡，还有电源及处理器等组成。
第一：认识小块模组（又叫单元板）。
LED全彩屏分为户外全彩屏与室内全彩屏，无论是户外还是室内的屏，无论是多大面积的屏，都是由很多个小块模组拼接起来的。
大家看一下下面这两幅图片模组正面模组背面知识点一：认识灯珠。
这是一块室内的模组，上面由很多个小灯珠组成。
每个小要灯珠里又有三个更小的灯珠组成，就是Red、Green、Blue(红,绿,蓝)，简称（RGB)灯珠。
你们看到的大屏显示出来的炫美画面，就是由这些小灯珠在控制系统的控制下，亮起的不同颜色的光产生的效果。
知识点二：认识型号。
模组上的很多个小灯珠之间的距离是分布均匀的。
那么根据每个灯珠间不同的距离，我们就命名为不同的型号（都是以毫米为单位）。
比如，下图单元版每个灯珠之间的距离为2.5MM，那么这块模组就被叫做P2.5的型号P2.5模组同样如果间距是3MM就被叫做P3的模组，依次类推。
根据户外与室内的划分，又分为：户外P10、P8、P6、P5、P4，室内P2、P2.5、P3、P4、P5等。
知识点三：认识像素。
这里的像素就是指的每块模组上的灯珠，一个灯珠代表一个像素点。
一块大屏做好之后，我们就会算一下，横着一共用了多少块模组，竖着用了多少块模组。
由于每块模组都是固定的大小（也就是固定的灯珠），我们很快就能算出一整块拼接好的大屏一共用了多少块模组。
那么接着你就能算出横着是多少个灯珠（像素），竖着是多少个灯珠（像素）。
目前最佳的比例是：横着1920个灯珠（像素）X竖着1080个灯珠（像素），这就是我们常说的1080P高清。
led显示屏控制卡-LED显示屏控制器原理
目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)深圳三鑫维科技是一家专业生产制造LED显示屏的知名企业，20年的led行业研究经验，如还有不理解的请咨询电话：9第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
LED显示屏控制卡实用技术与制作(第三篇)
第6章直扫式字幕显示设计6.1. LED点阵字幕显示单元板简介1. 1/16扫描方式LED单元板电路结构图6.1 双基色单元板电路结构框图LED单元板是组成LED显示屏的基本单元，主要由32块8×8LED模块、32片74HC595、8片4953、2片74HC138、2片74HC245组成。
图6.1的最右边和最左边是接口，1/16接口即08接口。
每块单元板之间通过这个08接口用数据线连接后，构成一个长的显示屏。
字幕数据和控制信号都由控制卡从第一块单元板右边的08接口送入。
接口与电路的相关功能如下：从上至下其中，1、3、5、13、15针为地（GND）。
2、4、6、8针（ABCD）为行选信号线，决定16行中哪一行点亮。
7针EN为显示使能，74HC138片选信号线，有效时屏体点亮，无效时屏体熄灭。
9、11针（R1、R2）代表红色显示数据信号输入端，若是单色一般只需要R信号，10、12针（G1，G2）代表绿色显示数据信号输入端，双色时R信号和G信号都要用到。
14针STB(RCK)为数据锁存信号，上升沿将串行数据所存入并行寄存器，同时屏体显示更新。
16针CLK(SCK)为串行数据移位信号，上升沿将数据所存入驱动模块中的串行寄存器。
2.单元板中的字幕数据分析只需分析单色（红色R），不考虑G。
以上半屏为例。
每行64个LED点，共16行，即每行8个字节，16行为128个字节。
显示4个16×16的汉字。
数据第1位从右边接口中的R1(第9针)输入→74HC595输入端\SCK正脉冲到来→数据进入74HC595（参阅图6.2）；图6.2数据第2位到来时，R1输入→74HC595输入端\SCK正脉冲到来→数据进入74HC595，并将前一次的数据位向左推移1位；数据第3位到来时，R1输入→74HC595输入端\SCK正脉冲到来→…；以此类推，当送完第64个位数据时，RCK正脉冲到来，将这8个字节的数据锁存到并行寄存器，如果这时行扫描信号线ABCD=0000H，那么，这8个字节的数据就在最上面一条线L0上显示。
LED电子显示屏控制原理
LED电子显示屏控制原理（一）系统组成本系统由计算机专用设备、LED电子显示屏幕、视频输入端口和系统软件等组成。
● 计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。
●LED电子显示屏幕：LED电子显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。
● 视频输入端口：提供视频输入端口，信号源可以是录像机、影碟机、摄像机等，支持NTSC、PAL、S_ Video等多种制式。
● 系统软件：提供LED播放专用软件，powerpoint或ES98视频播放软件。
系统原理图如下：LED电子显示屏(二)系统功能该系统具备如下功能：●以计算机为处理控制中心，LED电子显示屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，可方便随意地选择显示画面的大小。
●显示点阵采用超高亮度LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。
● 配备图文信息及三维动画播放软件，可播放高质量的图文信息及三维动画。
播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。
● 使用专用节目编辑播放软件,可通过键盘,鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。
编排存于控制主机或服务器硬盘,节目播放顺序与时间,实现一体化交替播放,并可相互叠加。
●可以接收显示录像机、影碟机等视频信号。
LED视频显示系统：系统介绍及特点1. 模块化设计：电路设计按功能分成不同的模块，每个模块之间只需要极少的联系，极大地提高了系统的稳定性、可*性。
调试难度、维护难度大大降低，可*性高。
所有硬件电路全部选用进口元器件，品质高，可*性好。
2. 先进的分布式扫描技术：显示部分的扫描采用扫描控制技术，显示部分被分成不同的单元，独立进行扫描。
