动力触探仪检测地基承载力试验方法
动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8×N-2)×9.8 （1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为 63.5kg 的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=35.96x+23.8 （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为 63.5kg 的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
动力触探试验检测地基承载力典型报告
QB020302QB020302QB020302
试验室名称:报告编号:试验:审核:签发:(专业章)
日期:单位 信息单 位 地 址：水星科技大厦北翼3楼查询电话：
申诉电子邮箱：申诉电话：
备注：
单位 声明1、本报告无试验、审核、签发人签字无效，无本单位“检测专用章”无效；
2、对报告有异议，应于本报告发出之日起十五天内向本单位提出，逾期不予受理；
3、一般情况，委托检验仅对来样的检测结果负责；
4、未经同意，本报告不得作商业广告用。
检测结论：
基本承载力(kPa)
极限承载力(kPa)
实际触探击数(次)
有效击数(次)
累计贯入度(cm)
触孔标高(m)测量初始深度(cm)动力触探类型土类型
项目/数据实 测 数 据测点示意图测点编号/桩号
探杆长度(m)
贯入深度(cm)
工程部位/用途试验依据TB 10018-2003样品描述判定依据设计文件施工/委托单位毕节机场建设土石方几地基处理工程委托编号WT-2013-616工程名称毕节机场建设土石方几地基处理工程样品编号YP-2013-DJJ-017第1页，共1页
xxxx检测中心地基承载力试验检测报告（动力触探法）。
动力触探试验检测地基承载力作业指导书
本实验根据锤击能量分为轻型、 重型和超重型 3 种。
轻型动力触 探合用于普通粘质土及素填土；重型动力触探合用于中、粗、砂砾和 碎石土；超重型合用于卵石、砾石类土。
普通用于拟定各类土旳容许 承载力； 还可用于划分土旳力学分层、 评价土层旳均匀限度和拟定桩 基持力层。
实验根据《岩土工程勘察规范》 (GB50021 —)实验设备由落锤、探杆、探头构成，具体规格见下表是用一定质量旳重锤， 以一定高度旳自由落距， 将原则规格旳圆 锥形探头贯入土中， 根据打入土中一定旳距离所需旳锤击数， 鉴定土设备类型质量 m (㎏)落距 H (m ) 直径 (mm ) 截面积 (㎡) 圆锥角(°) 直径 (mm ) 每米质量(㎏)锥座质量 (㎏) 重型63.5±0.50.76±0.027443 60 42,50 <810- 15超重型120±1100±0.0274436050-63<12轻型10±0.20.50±0.02401360 25落锤 探头触探杆旳力学特性，具有勘探和测试双重功能。
(1)采用自由落锤措施；落距须严格控制在 50cm 。
(规范没有(2)轻型触探作业，先用轻便钻具钻至实验土层标高，然后对 土层持续进行触探， 使穿心锤自由落下将触探杆竖直打入土层中， 记录每打入土层 30cm 旳锤击数 N 。
当贯入 30cm 旳锤击数超过 90击或者当贯入 15cm 锤击数超过 45 击时， 可住手实验， 并记录 45 击 旳实际贯入深度，按下式换算成相称于 30cm 旳原则实验击数。
N =30×45/△S 10式中： △S ——45 击时旳贯入度(cm )；N ——贯入 30cm 旳锤击数。
10(3)重型触探作业，当持续三次 N >50 时，可住手实验或者改用特重型动力触探。
(4)重型、特重型动力触探应每贯入 10cm 记录其相应击数。
地基承载力试验检测记录表
第页共页
地基承载力试验检测记录表（动力触探法）
QJ0301b
试验室名称：河北广通道桥工程检测有限公司
海南省琼中至乐东高速公路A9合同段工地试验室记录编号：
施工单位
核工业华东建设工程集团公司
监理单位
海南海通公路工程监理咨询有限公司
样品名称/样品编号工 Nhomakorabea部位/用途
样品描述
试验条件
室外；℃
试验日期
试验依据
GB50021-2001
主要仪器设备及编号
轻型触探仪(QL09-19)
土层名称
设备类型
轻型
落锤质量
10kg
落距
50cm
探头直径
40mm
探头面积
13cm²
测点
测点
桩号
测点 位置（m）
探杆总长（m）
试验深度（m）
贯入度（cm）
锤击数（击）
每贯入0.01m/0.3m所需的锤击数
杆长击数修正系数
修正后锤击数N’63.5=α×N63.5
基本承载力（kN）
示意图：
备注：
试验： 复核： 日期： 年 月 日
动力触探仪检测地基承载力试验方法

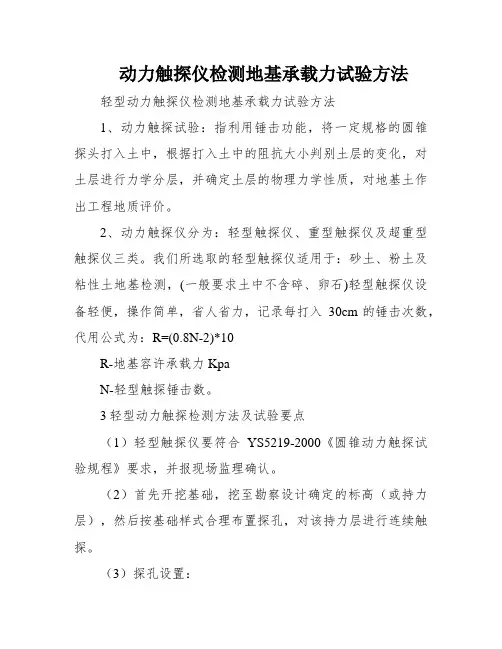

动力触探仪检测地基承载力试验方法轻型动力触探仪检测地基承载力试验方法1、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
