电工学简明教程_第三版_课后答案

电工学简明教程_第三版_课后答案电工学简明教程（第三版）课后答案在学习电工学的过程中，课后习题的答案往往是我们检验自己知识掌握程度、巩固所学内容的重要参考。

下面，我将为大家详细呈现《电工学简明教程（第三版）》的课后答案，并对一些重点和难点问题进行解释和说明。

首先，让我们来看看电路部分的习题。

在第一章中，关于电路基本概念和定律的题目，答案的重点在于对电流、电压、电阻等基本物理量的理解和运用。

例如，在计算电路中的电流和电压时，我们需要熟练运用欧姆定律，即 I ＝ U ／ R 。

通过课后习题的练习，我们可以更好地掌握如何根据给定的电路参数求出未知量。

在第二章，我们学习了电路的分析方法。

对于复杂电路的分析，节点电压法和回路电流法是常用的工具。

在习题答案中，我们会看到如何正确地选择节点和回路，列出相应的方程，并求解出各支路的电流和电压。

这需要我们对电路的结构有清晰的认识，并且能够熟练运用数学方法进行求解。

接下来是第三章的暂态电路分析。

这部分的课后习题主要涉及到一阶电路的零输入响应、零状态响应和全响应。

答案中会详细展示如何利用初始值和时间常数来计算电路在不同时刻的电压和电流。

理解暂态过程的特点和规律对于解决这部分的习题至关重要。

在电机和变压器部分，第四章的习题答案围绕着直流电机和交流电机的工作原理、结构特点和性能参数展开。

我们需要了解电机的电磁关系、转矩方程和调速方法等内容。

例如，在计算电机的转速、转矩和功率时，要准确运用相应的公式。

第五章的变压器部分，课后答案重点解释了变压器的工作原理、变比关系和等效电路。

通过习题的练习，我们可以掌握如何计算变压器的电压、电流和功率变换，以及如何分析变压器的运行特性。

在电气控制部分，第六章的习题答案涵盖了各种电气控制电路的设计和分析。

我们需要学会读懂电路图，理解各种电器元件的作用和工作原理，例如接触器、继电器等。

同时，能够根据控制要求设计出合理的电气控制电路。

第七章的电工测量部分，课后答案主要涉及到各种电工测量仪器的使用和测量误差的分析。

电工学第一章试题及答案

电工学第一章试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电阻的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：D3. 电路中电流的流动方向是（）。

A. 从负极到正极B. 从正极到负极C. 任意方向D. 不流动答案：B4. 欧姆定律的公式是（）。

A. V = IRB. I = VRC. R = VID. V = RI5. 并联电路中，电阻的总阻值（）。

A. 等于最大电阻值B. 等于最小电阻值C. 小于任一电阻值D. 等于任一电阻值答案：C6. 串联电路中，电流的大小（）。

A. 等于任一电阻的电流B. 大于任一电阻的电流C. 小于任一电阻的电流D. 不确定答案：A7. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A8. 电感器的单位是（）。

A. 法拉B. 亨利C. 安培D. 伏特答案：B9. 电能的单位是（）。

B. 瓦特C. 伏特D. 安培答案：A10. 电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、填空题（每题2分，共20分）1. 当电压为220V时，通过电阻R=100Ω的电流为______安培。

答案：22. 电路中电阻R=10Ω，电流I=5A，根据欧姆定律，电压V=______伏特。

答案：503. 电容器的电容为C=2μF，电压V=300V，则电容器存储的电荷Q=______库仑。

答案：0.64. 电感器的电感L=0.5H，电流变化率dI/dt=2A/s，则电感器产生的感应电动势E=______伏特。

答案：15. 一个并联电路由两个电阻R1=4Ω和R2=8Ω组成，总电阻Rt=______Ω。

答案：2.676. 一个串联电路由两个电阻R1=6Ω和R2=12Ω组成，总电阻Rt=______Ω。

答案：187. 电能W=Pt，其中P是功率，t是时间，若P=100W，t=2h，则W=______焦耳。

电子电路基础习题册参考答案第一章

电⼦电路基础习题册参考答案第⼀章电⼦电路基础习题册参考答案（第三版）全国中等职业技术第⼀章常⽤半导体器件§1-1 晶体⼆极管⼀、填空题1、物质按导电能⼒的强弱可分为导体、绝缘体和半导体三⼤类，最常⽤的半导体材料是硅和锗。

2、根据在纯净的半导体中掺⼊的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体⼜称本征半导体，其内部空⽳和⾃由电⼦数相等。

N型半导体⼜称电⼦型半导体，其内部少数载流⼦是空⽳；P 型半导体⼜称空⽳型半导体，其内部少数载流⼦是电⼦。

4、晶体⼆极管具有单向导电性，即加正向电压时，⼆极管导通，加反向电压时，⼆极管截⽌。

⼀般硅⼆极管的开启电压约为0.5 V，锗⼆极管的开启电压约为0.1 V；⼆极管导通后，⼀般硅⼆极管的正向压降约为0.7 V,锗⼆极管的正向压降约为0.3 V。

5.锗⼆极管开启电压⼩，通常⽤于检波电路，硅⼆极管反向电流⼩，在整流电路及电⼯设备中常使⽤硅⼆极管。

6.稳压⼆极管⼯作于反向击穿区，稳压⼆极管的动态电阻越⼩，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防⽌反向击穿电流超过极限值⽽发⽣热击穿损坏稳压管。

8⼆极管按制造⼯艺不同，分为点接触型、⾯接触型和平⾯型。

9、⼆极管按⽤途不同可分为普通⼆极管、整流⼆极管、稳压⼆极管、开关、热敏、发光和光电⼆极管等⼆极管。

10、⼆极管的主要参数有最⼤整流电流、最⾼反向⼯作电压、反向饱和电流和最⾼⼯作频率。

11、稳压⼆极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所⽰电路中，⼆极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为⽆法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所⽰电路中，⼆极管均为理想⼆极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所⽰电路中，⼆极管是理想器件，则流过⼆极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

电工学第三版习题答案

---------------------------------------------------------精品文档第二章2-1 解：i=10sin(314t+60°) mAt =1ms,)31001.0100sin(10ππ+∙=s i 2-3解：(1)452003010021∠=-∠=∙∙U U(2)u 1滞后u 2 75°.2-4 解：)1.53sin(25)1.53sin(2521-=+=t i t i ωω2-5 解：)30sin 30(cos 50)150sin 150(cos 27.7021 j U j U +=+=∙∙2-6 解：)60sin 60(cos 210)30sin 30(cos 21021 -+-=+=∙∙j I j I2-8 解：电流与电压表的读数为有效值。

2-9 解：X L =ωL ∙∙=I jX UL---------------------------------------------------------精品文档2-15 解：Z=R1+R2+j(X L -X C )CjI U L j I U RI U C L R ωω1∙∙∙∙∙∙-===2-28 解:220605.0220401cos 1cos 22111==⨯===U P I U P I UI P ϕϕ SP P P P UIS I I I I II I =+==+=∠=+=∙∙∙∙∙ϕϕϕcos 0)1sin 1(cos 212122112-30解:---------------------------------------------------------精品文档22)sin (cos 31cos )1sin 1(cos 01211111∙∙∙∙∙∙∙∙=-=+==+=∠=I U Z I I I I I U P I I I U U ϕϕϕϕϕ2-32: 未接电容时接电容后：Ru Lu 1cos 1ϕUI P =---------------------------------------------------------精品文档有功功率不变，电压不变，功率因数提高到0.9。

习题册答案-《电工与电子技术基础(第三版)习题册》-A07-0246

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§1 电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√ 2．√三、选择题1．（B） 2．（A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§2 电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、AC7．直流电流表、直流电流、+ 、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E 、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200～60016．存在于燃料与氧化剂中二、判断题1．× 2．√ 3．√ 4．√ 5．× 6．×三、选择题1．（A） 2．（C） 3．（A） 4．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

[工学]电工学少学时第三版课后答案全

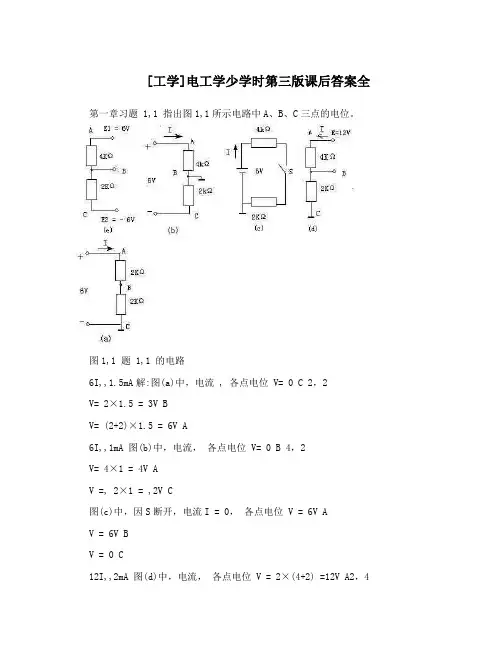

[工学]电工学少学时第三版课后答案全第一章习题 1,1 指出图1,1所示电路中A、B、C三点的电位。

图1,1 题 1,1 的电路6I,,1.5mA解:图(a)中，电流 , 各点电位 V= 0 C 2，2V= 2×1.5 = 3V BV= (2+2)×1.5 = 6V A6I,,1mA 图(b)中，电流，各点电位 V= 0 B 4，2V= 4×1 = 4V AV =, 2×1 = ,2V C图(c)中，因S断开，电流I = 0，各点电位 V = 6V AV = 6V BV = 0 C12I,,2mA 图(d)中，电流，各点电位V = 2×(4+2) =12V A2，4V = 2×2 = 4V BV= 0 C图(e)的电路按一般电路画法如图，6，6I,,1mA 电流， 4，2各点电位 V = E= 6V A1V = (,1×4)+6 = 2V BV= ,6V C1,2 图1,2所示电路元件P产生功率为10W，则电流I应为多少? 解:由图1,2可知电压U和电流I参考方向不一致，P = ,10W ,UI因为U,10V, 所以电流I,,1A图 1,2 题 1,2 的电路1,3 额定值为1W、10Ω的电阻器，使用时通过电流的限额是多少, 解:P12根据功率P = I R I,,,0.316AR101,4 在图1,3所示三个电路中，已知电珠EL的额定值都是6V、50mA，试问哪个电珠能正常发光,图 1,3 题 1,4 的电路解:图(a)电路，恒压源输出的12V电压加在电珠EL两端，其值超过电珠额定值，不能正常发光。

6R,,0.12K,,120,图(b)电路电珠的电阻，其值与120Ω电阻相同，因此50 电珠EL的电压为6V，可以正常工作。

图(c)电路，电珠与120Ω电阻并联后，电阻为60Ω，再与120Ω电阻串联，电60，12,4V珠两端的电压为小于额定值，电珠不能正常发光。

第一章习题答案

1. 电工学第一章习题一、填空题1．电压的实际方向规定为( 正 )指向( 负 )，电动势的实际方向规定为由( 负 )指向( 正 )。

2．测量直流电流的直流电流表应( 串 )联在电路当中，表的“( 正 )”端接电流的流入端，表的“( 负 )”端接电流的流出端。

3．应用叠加原理可以将一个多电源电路简化成若干个单电源电路。

某电源单独作用时，应将其它理想电压源短路，将其它理想电流源开路。

4. 任何一个完整的电路都必须有电源、负载和中间环节 3个基本部分组成。

5. 反映实际电路器件耗能电磁特性的理想电路元件是电阻元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是电容元件，它们都是无源二端元件。

6. 电路有通路、开路和短路三种工作状态。

当电路中电流0R U I S=、端电压U ＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。

7. 电路图上标示的电流、电压方向称为参考方向，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为关联参考方向。

二、选择题1．一段导体的电阻为Ω4，将其对折后的等效电阻为（ B ） A ．Ω2 B ．Ω1 C ．Ω8 D ．Ω42．通常电路中的耗能元件是指（ A ） A. 电阻元件 B. 电感元件 C. 电容元件 D. 电源元件1．电阻元件的性能有（ B ） A. 储能性 B. 耗能性 C. 惯性 D. 记忆性3．将W 25、V 220的白炽灯和W 60、V 220的白炽灯串联后接到V 220的电源上，比较两灯的亮度是（ A ） A. W 25的白炽灯较亮 B. W 60的白炽灯较亮 C. 二灯同样亮 D. 无法确定哪个灯亮4．一个电热器从V 220的电源吸取W 1000的功率，若将此电热器接到V 110的电源上，则吸收的功率为（ D ） A. W 2000 B. W 1000 C. W 500 D. W 2505. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

电工学少学时第三版_张南主编_课后练习答案_第一章(末)

上篇: 电工技术第一章: 电路分析基础1.1: 电路的基本概念、定律、分析方法 1.1.1:基本要求(1) 正确理解电压、电流正方向的意义。

(2) 在正确理解电位意义的基础上，求解电路各点电位。

(3) 加强电压源的概念，建立电流源的概念。

(4) 了解电路有载工作、开路与短路的状态，强化额定值概念。

(5) 熟悉电路基本定律并能正确应用之。

(6) 学会分析、计算电路的基本方法 1.1.2: 基本内容 1.1.2.1基本概念1 电压、电流的正方向在分析计算电路之前，首先在电路图上标注各元件的未知电流和电压的正方向（这些假设的方向，又名参考方向），如图1-1-1所示。

3R I图1-1-1根据这些正方向，应用电路的定理、定律列写方程（方程组），求解后若为正值．．，说明假设的方向与实际的方向相同；求解后若为负值．．，说明假设的方向与实际方向相反。

对于电路中的某个（些）已知的方向，有两种可能，其一是实际的方向，其二也是正方向，这要看题目本身的说明。

2电路中的电位计算求解电路某点的电位，必须首先确定参考点，令该点电位为零，记为“⊥”，电路其余各点与之比较，高者为正（电位），低者为负（电位），如图1-1-2所示：U图 1-1-2设C 为参考点，则：c 点的电位： V C =0(V) a 点的电位： V a = +6 (V) b 点的电位： V b =-9 (V)ab 两点间的电压：U ab = V a - V b = (+6)-(-9) =15(V)注·电位具有单值性（参考点一旦设定，某点的电位是唯一的）。

·电位具有相对性（参考点选择不同，某点的电位也不同）。

·任意两点间的电位差叫电压，例如U ab = V a - V b ，显然电压具有单值性和绝对性（与参考点选择无关） 1.1.2.2基本定律 1 欧姆定律(1)一段无源支路（元件）的欧姆定律。

在图1-1-3中，U ab = R ·I （取关联正方向）。

电工学部分习题参考答案及参考文献

电工学部分习题参考答案第1章习题参考答案1-1 1.A 2.B 3.B 4.C 5.A 1-2 1. √ 2. × 3. × 4.× 5. √ 1-3 V 9a =V ; V 9b =V1-4 (a) V 3a =V ; V 3b =V ;V 6c -=V (b) V 5.1a -=V ; V 3b =V ;V 0c =V 1-5 W 101=P ；W 302=P ，都起电源作用 1-6 W 5=P1-7 A 1=I ；W 301=P ；W 5.12=P第2章部分题参考答案2-1 1.× 2.√ 3.× 4.√ 5.× 2-2 A 31=I ; A 12=I ; A 23=I ; A 24=I 2-3 A 41=I ; A 12=I ; A 43=I ; A 14=I2-4 A 6.1=I 2-5 A 35=I 2-6 略 2-7 V 5.13=U2-8 A 34=I 2-9 (a) A 6.0-=I ； (b) A 2.0=I第3章部分习题参考答案3-1 1.激励 2.零输入响应零状态响应全响应 3.换路电路中有储能元件4.电场能磁场能5. 初始值稳态值时间常数6.3-2 1.B C 2.B C 3.A C 4.A 5.B D3-3 〔略〕3-4 i 1(0)=0 A i 1(∞)=2 A3-53-6 A A 3-7V3-8 2.54 A 3-9 6.0e 618tC u -+= kV3-10 VA3-113-12 20V第四章部分习题参考答案4-1 单项选择题1、 D2、 B3、B4、 A5、 B6、 C7、 B8、 D9、 C 10、D 4-2 判断题 1、 × 2、 √ 3、 √ 4、 × 5、 × 6、 √ 7、 √ 8、 × 9、 × 10、 × 4-3 〔1〕220 30 50Hz 0.02s 〔2〕略〔3〕155.5V 28.4 4-4 )90314sin(220 +=t i A4-5 〔1〕)30314sin(251 +=t i A )30314sin(2102 +=t i A 〔2〕0 4-6 〔1〕对于u ：25=U V ，159=f Hz ，28.6=T ms 对于i ：225=I A ，159=f Hz ，28.6=T ms 〔2〕 3025=UV 40225=I A 0=ϕ 4-7 )5.23sin(210 +=t u ωV 4-8 )5.112sin(252 +=t i ω A 4-9 100V4-10 〔1〕)90sin(256.12 +=t u ωV 〔2〕 602.20-=IA 4-11 〔1〕)90314sin(269.0 +=t i A 〔2〕)120314sin(232 -=t u V 4-12 〔1〕纯电阻〔2〕纯电感〔3〕纯电容〔4〕电感性负载 4-13 Ω=20R ，2.1=L mH4-14 3744-=IA 电路呈容性 629.25=I A ，电路呈感性4-15 3A4-16 Ω=10R ,2.55=L mH 4-17 11V4-18 40=U V ，210=I A4-19 〔1〕s /rad 500<ω 〔2〕s /rad 500=ω 〔3〕s /rad 500>ω4-20 〔1〕111=I A ，5.52=I A ，53.9=I A 〔2〕1815=P W ，1048=Q var 〔3〕2/3=λ，电路呈感性4-21 1=R k Ω，F 09.0μ=C 滞后4-22 684.0=λ，Ω=15R ，51=L mH4-23 8.580=P W ，4.774-=Q var ，968=S V ·A 4-24 〔1〕5.0=λ 〔2〕F 3.90μ=C4-25 〔1〕Ω=250R ，Ω=75.43L R ，48.1=L H ；〔2〕灯管消耗的有功功率40W ，电路总的有功功率47W ，电路的功率因数0.534；〔3〕3.4F μ 4-26 Ω-=-= 2.232.11445105j Z ；71.01=I A ，79.12=I A ，93.1=I A 4-27 53.01=I A ，9.02=I A ，43.1=I A ；92=P W 4-28 μ1.0=C F ，V 5000sin 2t u R =，V )905000sin(240 +=t u L ，V )905000sin(240 -=t u C4-29 可以满足4-30 〔1〕F 8.353μ=C 或F 6.1061μ=C ；〔2〕F 8.530μ=C ，25=I A 4-31 F 11251μ=C ，H 89.01=L 4-32 )(12121ωω-=C L ，2121ωC L =第5章部分习题参考答案5-1 1.B 2.D 3.C 4.D 5.B 6.C 7.A 8.B 9.D 10.B 11.C 12.C5-2 1.× 2.√ 3.√ 4.× 5.× 6.√ 7.√ 8.× 9.× 10.× 11.× 12.√ 13.√ 14.× 15.× 16.√ 17.× 18.√ 5-3 〔1〕I p =I L =22A ， P =5016W 〔2〕I p =22A ，I L =38.1A ， P =8716W 5-4 S =315kV A I =478.6A ； S =280kV A I =425.4A 5-5 〔1〕I 1=I 2=I 3=0.45A〔2〕U A =U B =190V 灯会变暗，不能正常发光。

电子电工技术第三版课后答案

电子电工技术第三版课后答案第一章习题答案1.1写出题图中有源支路的电压，电流关系式。

题图在题图中已知U2=2V,(1)求I,U1,U3,U4,U ac,(2)比较a,b,c,d,e各点电位的高低。

题图在题图所示电路中U ab题图0-3各端点的等效电阻，即各挡的电流表内阻，已知表头等效电阻R A=15kΩ,各分流电阻R1=100Ω，Ｒ2=400Ω，Ｒ3=500Ω。

+a2VΩ+a2Ω2Ω2Ω2Ωa3V22V24VΩΩ123题图两个额定值是110V,40W的灯泡能否串联后接到220V的电源上使用如果两个灯泡的额定电压相同，都是110V，而额定功率一个是40W，另一个是100W,问能否把这两个灯泡串联后接在200V 电源上使用,为什么电路如题图所示.试问ab支路是否有电压和电流题图题图中若(1)U=10V,I=2A,(2)U=10V,I=-2A。

试问哪个元件是吸收功率哪个元件是输出功率为什么题图 1.计算题图所示各电路的等效电阻．1.电路如题图所示,试求以下电路的电压U和电流I。

U U U U+－－(c)(a)(b)(d)1A20Ω20Ω1A20Ω在指定的电压u和电流i参考方向下,写出图所示各元件u和i 的约束方程．(a)(b)(c)(d)(e)求题图所示电路中的U1和U2.题图求题图中所示电路化成等值电流源电路。

(a)(b)(c)题图求题图中所示电路化成等值电压源电路。

+30VU－U30V+－10KΩu+20mH－u10μＦu －+U5V+－iI2A U+－4V1A2V1A2Ω6V6V3A(a(b)题图求题图所示电路的电流I和电压U。

题图求题图所示各电流源输出的功率。

题图求题图所示各电路源输出的功率。

题图4VΩ1V+U1A1A3V6V+9V+10V+（ａ）(b)题图电路如题图所示，已知，ｕs=100V,R1=2kΩ，R2=8kΩ，在下列3种情况下，分别求电压和电流i2,i3,(1)R3=8kΩ(2)R3=∞(开路),(3)R3=0(短路）试估算图示电路的、、和电压、。

《电工学》第1章课间及答案章部分习题主要答案

u
i
U
I
O
t
(a)
O
t
(b)
返回分析与思考题集
上一题
下一题
第2章电路的暂态分析
2.1 (2)阶跃电压和直流电压的波形有什么区别？阶跃电压和直流电压的波形有什么区别？【答】直流电压的数学表达式为 u(t) = U，波形如， 0 t<0 u 图 (a)；阶跃电压的数学表达式为 (t ) = { ；， U t >0 波形如图 (b) 。
返回分析与思考题集
上一题
下一题
第2章电路的暂态分析
2.2 (1)今需要一只 50 V，10 F 的电容器，但手头只有的电容器，，的电容器，两只 50 V，5 F 和两只 30 V，20 F 的电容器，试问应该怎，，样解决？样解决？【答】可用二只 50 V，10 F 的电容并联或用二只 30 ， V，20 F 的电容串联。这样，不仅总电容值满足要求，而且的电容串联。这样，不仅总电容值满足要求，，每个电容的实际工作电压亦满足其各自额定工作电压的要求。每个电容的实际工作电压亦满足其各自额定工作电压的要求。
返回
下一页
第2章电路的暂态分析
处于零状态， 2.3 (1)如果换路前电容 C 处于零状态，则 t = 0 时， uC(0) = 0，而 t → ∞ 时， iC(∞) = 0，可否认为 t = 0 时，电容， ∞ ，相当于短路，电容相当于开路？相当于短路， t → ∞时，电容相当于开路？如果换路前 C 不是处于零状态，上述结论是否成立？是处于零状态，上述结论是否成立？电路中，如果串联了电流表， 2.3 (2)在 RC 电路中，如果串联了电流表，换路前最好将电流表短路，这是为什么？将电流表短路，这是为什么？处于零状态， 2.4 (1)如果换路前 L 处于零状态，则 t = 0 时， iL(0) = 0 ，而 t → ∞ 时， uL(∞) = 0 ，因此可否认为 t = 0 时，电感相 ∞ 当于开路，电感相当于短路？当于开路， t → ∞ 时，电感相当于短路？不是处于零状态， 2.4 (2)如果换路前 L 不是处于零状态，上述结论是否成立？成立？ 2.5 (1)任何一阶电路的全响应是否都可以用叠加原理由它的零输入响应和零状态响应求得，请自选一例题试试看。由它的零输入响应和零状态响应求得，请自选一例题试试看。越大， 2.5 (2)在一阶电路中，R 一定，而 C 或 L 越大，换路在一阶电路中，一定，时的过渡过程进行得越快还是越慢？时的过渡过程进行得越快还是越慢？

电工学(少学时)(第三版)学习辅导与习题全解(唐介)第1章课件-支持高清浏览

任
+
何
US_ R
电
路
（a）
R
任
IS
何
电
路
（（b）b）
解：[对解电]路（对a）电，路因（为b凡）与，理因想电为压凡源与并理联的想元电件流其源两端串电联压的均元等件于其理电想流电均压等源的于电理压想，电故改流变源R不的会电影流响，虚故线部改分变电R路不的电会压影，响而虚虚线线部部分分电电路路的结构电一流定，，而故亦虚不线会部影分响其电电路流结。构R的一变定化，仅影故响亦其不本会身影的响电其流电及压理。想电R 压的源变的化电仅流。影响其本身的电压及理想电流源的
返回分析与思考题集
上一题
下一题
第1章直流电路
1.9（2）电压源和电流源之间可以等效变换，那么理想电压源与理想电流源之间是否也可以等效变换?
[答] 不可以。因为理想电压源的输出电压恒等于定值，理想电流源的输出电流恒等于定值，两种理想电源之间无法满足输出电压和输出电流均对应相等的对外等效的原则。
返回练习题集
上一题
下一题
第1章直流电路
1.6.4 求图示电路中恒流源两
端的电压 U1、U2 及其功率，并说明是起电源作用还是起负载作用。
5
+ 5A I
+ U3
_ +
1A
U1
2
U2
_
_
[解]
设 2 电阻上电流为 I，5 电阻两端电压为U3 如图。
左恒流源的功率 P1＝40 W，起电源作用；右恒流源的功率 P2＝3 W，起负载作用。
S
c
[解] S 闭合时，
S 断开时
返回练习题集

《电工学简明教程》-第三版-课后习题答案

R第一章习题答案A 选择题1.4.1 （ A ） 1.4.2 （C ） 1.4.3 （C ） 1.4.4 （B ） 1.5.1 （B ） 1.5.2 （B ） 1.6.1 （ B ）1.6.2（B ） 1.8.1 （B ）1.9.1 （ B ）1.9.2 （B ）1.9.3 （B ）1.11.1(A) 1.12.1(B) 1.12.3 (B) 1.12.4 (B) 1.12.5 (B) B 基本题 1.4.5 （ 1）略（2）元件 1 和 2 为电源，元件 3， 4 和 5 为负载（3）（ -560-540+600+320+180）*w=0 平衡 1.4.6 380/(110 2/8+R)=8/110 ，所以 R ≈3.7K ， W =（8/110 ）2× 3.7K ≈ 20W1.4.7 电阻 R=U/I=6/50* 103=120，应选者（ a ）图.1.4.8 解： 220/ （R1+315）=0.35A ，得 R1≈ 314 .220/ （R2+315）=0.7A ，得 R2≈ 0 .1.4.9(1) 并联 R2 前， I1=E/(R 0 +2R e + R 1 )=220/ （0.2+0.2+10 ）≈ 21.2A.并联 R2 后， I2=E/(R 0 +2R e + R 1 ∥R 2 ) ≈ 50A.(2) 并联 R2 前， U2=R1*I1=212V,U1=(2R e + R 1 )*I1=216V.并联 R2 后， U2=(R 1∥ R 2)*I1=200V,U1=2R e +R 1∥ R 2=210V.(3) 并联 R2 前， P=212*21.2=4.5KW.并联 R2 后， P=200*50=10KW.1.5.3 I3=I1+I2=0.31 ｕA ，I4=I5-I3=9.61-0.31=9.3ｕ A ， I6=I2+I4=9.6 ｕA.1.6.3 因为电桥平衡，所以不管 S 断开还是闭合 =200 .R ab = R 5 ∥（R 1 + R 3 ）∥（ R 2 + R 4 ）1.6.4 解： U a =U 1 =16V,U b =＜ [(45+5) ≈5.5]+45 ＞× 16/ ＜[(45+5) ∥5.5] ∥5.5+45 ＞ ≈ 1.6.U c =（ 45+5） ∥ 5.5 × U b / R 总 ≈ U b /10=0.16V ，同理 R d ≈U c /10=0.016V.1.6.5 解：当滑动端位于上端时， U 2=（R1+RP ） U 1 / （R1+RP+R ）2 ≈ 8.41V.当滑动端位于下端时， U 2 =R2*U 1 / （R1+RP+R ）2 ≈ 5.64V.所以输出范围为 5.64-8.14. 1.6.611.7.1 解：等效电路支路电流方程： IL=I1+I2E2-RO2*I2+RO1*I1-E1=0 RL*IL+RO2*I2-E2=0带入数据得 I1=I2=20A,IL=40A1.8.2 解：先利用叠加定理计算 R1 上的电流分成两个分电路 ① U 1 单独作用：解I ' R 1 (R U 1 2 //R 3 ) R 4 1 2 A 1 1 1 5 2II2 R I 1 3② I S 单独作用：分流'' R 411* 2 4 SAR 4 R 1(R 2 // R 3 ) 1 1 0.55所以 I 1' '' 113 6 A , 5I 30.5 * I 1A 51.9.4解：根据 KCL 得则I 3I 2 - I 12 - 1 1AU 1 R 1I 320* 1 20V, U 2U 1 R 2 I 220 10 * 2 40V1A 电流源吸收的功率 : P 1U 1I 120 * 1 20WP 22A 电流源吸收的功率 :-U 2 I 2 -40 * 2 -80WR 1电阻吸收功率 : P R1220* 1220WR 2 电阻吸收功率 : P RR 2 210* 2240W1.9.5解：将电流源转换成电压源，如下图则I11 2 1 1 (1//1)3 ,I35A1.9.6 解：将两个电压源转换成电流源再合并为一个2I稩 II8 - 21A 2 1 1 21.9.7 解：设E单独作用u ab’ = E/4 = 1/4 ×12 = 3V则两个电流源作用时u ab ’’= u ab - u ab ’=10-3=7V1.10.1 解：设1Ω电阻中的电流为I （从上到下）U oc =4×10－10 = 30VR eq=4ΩI=30/(4+1)=6A1.10.2解：先利用电源等效变换得下图：AU OC R eq 2 8 6V 4则IU OC R eq 21A1.10.3解：先利用网孔电流法解出 I 1, I 220 I 1 10 I 1 U OC 10I 2 150 14I 2 I 1 I 25 A 5 20 10I 1 1204 I 250VR eq0 IU OC R eq 105 A1.10.4解：先用网孔法求出I1(R3 I2R4) I1I 2 AR4 I2 U I 28I12 A2 I210I7A1 4U OC REQ U R2IR2 410 8 2该R1的电流从下到上为I11.10.5解：设有两个二端口网络等效为则（a）图等效为有U1=E1=4V（b）图等效为有I 1=2E1/2R1=4/R1=1A =>R1=4ΩI=4/4+1=4/5A1.11.4 解：V AV B VAV AV C V B1.12.9解：1. 开关第一次动作uc(0+)=uc(0-)=10v从1-72 后, uc(--)=0, t 放=RC=10ms Uc(t)=10exp(-100t)V(0<=t<= )Uc(t)=10exp(-1)v=3.68v2. 开关第二次动作Uc(t+)=uc(t-)=3.68vUc(--)=10, t 充=10/3msUc(t)=10-6.32exp(-300(t-0.01))vUc(2*10E-2s)=10-6.32exp(-3)v=9.68v3. 开关第三次动作Uc(0.02+)=uc(0.02-)=9.68vuc(--)=0 t=10msuc(t)=9.68exp(-100(t-0.02))1.12.10 解：i(0+)=i(0-)=-6/5AI(--)=6/5AT=i/R=9/5sI(t)=6/5-12/5exp(-5/9t)A利用叠加法得：i(t)=9/5-8/5exp(-5/9t)A1.11.2 解：S断开时，UA243 3.9X 20 12205.8V S闭合时，UA1223.9X 20 12 2V1.11.3 解：利用叠加定理计算1.50v单独作用VA' R2 // R3 X 50 100R1 (R2 // R3) 72. 50v单独作用VA'' R2 // R3 X ( 50) 200R2 ( R2 // R3) 7VA VA' VA'' 100 / 71.12.6 解：（a）i(0+)=i(0-)=0,i( )=3A（b）i(0+)= i(0-)=0,i( )=1.5A（c）i(0+)= i(0-)=6A,i( )=0（d）i(0+)= i(0-)=1.5A,i( )=1A1.12.7 解: uc(0+)=uc(0-)=R3I=60VUc( )=0=RC=[(R2//R3)+R1]C=10mSUc(t)=60e-100ti1(t)=Uc(t)/(R1+(R2//R3))=12e-100t mA1.12.8 解: uc(0+)=uc(0-)=54VUc( )=18v=RC=4mSUc(t)=36e-250t+181.9.9解: (1) 利用叠加定理求 I U1 单独作用 :I ’=U1/(R1+R)=5A IS 单独作用 :I ’ =R1/(R1+R) IS=1A I=6A(2) KCL: IR1=IS-I=-4AIR3=U1/R3=2A IU1=IR3-IR1=6A UIS=RI+R2IS=10V(3) PU1=60W PIS=20WPR3=20W PR1=16W PR2=8W PR=36 PU1+PIS=PR1+PR2+PR3+PR=8功0W 率电工学简明教程第二版（秦曾煌主编）习题 A 选择题第 2.2.2 题B 基本题2.2.3U=220V, 错误！未找到引用源。

电工学第一章习题答案

2、矩形波电流源与电容相接，如图所示，图(b)给出电流波形图，试求电容器的电压。

设电容器的初始电压为零。

(a)解：无源惯例下，电容元件的特性方程为：)(1)(00t u idt C t u C tt C +=⎰ 其中，F C 6101-⨯= 0)0(=C u当t 在0~5ms 内，A i S 2=)(102)0(21011)(606V t udt t u tCC ⨯=+⨯=⎰-V ms u C 31010)5(⨯=当t 在5~15ms 内，A i S 2-=)(102010)2()5()2(1011)(3610563V t ms u dt t u C tC ⨯+⨯-=+-⨯=⎰-⨯-V ms u C 31010)15(⨯-=当t 在15~20ms 内，A i S 2=)(1040102)15(21011)(36101563V t ms u dt t u C tC ⨯-⨯=+⨯=⎰-⨯-V ms u C 0)20(=综合可得：⎪⎩⎪⎨⎧⨯<<⨯⨯-⨯⨯<<⨯⨯+⨯-⨯<<⨯=-----3336333636102010151040102101510510201021050102)(t t t t t t t u C注：上面各式中的t 以s 为单位。

若t 以ms 为单位，则表达式变为：⎪⎩⎪⎨⎧<<⨯-⨯<<⨯+⨯-<<⨯=20151040102155102010250102)(33333t t t t t t t u C3、如图(a)所示电路，R ＝5，L ＝20mH ，电流源的波形如图(b)所示，(1)试写出电阻和电感线圈的电压表示式；(2)求t ＝3ms 和t ＝6ms 时各元件的电压。

C=1 F(a)解：（1）在0~2.5ms 内，s A dtdiAt i S )108.0()108.0(33⨯=⨯=VV dtdi L u Vt V t R i u L S R 16)108.01020()104()5108.0(3333=⨯⨯⨯=⋅=⨯=⨯⨯==∴- 在2.5~7.5ms 内，s A dtdi A t i S )108.0()4108.0(33⨯-=+⨯-=Vdt diL u Vt R i u L S R 16)20104(3-=⋅=+⨯-==∴ 在7.5~12.5ms 内，s A dtdi A t i S )108.0()8108.0(33⨯=-⨯=VdtdiL u Vt R i u L S R 16)40104(3=⋅=-⨯==∴ 注：上面各式中t 以s 为单位。
