电工学秦曾煌第七版上册课后答案【篇一：电工学第七版课后答案_秦曾煌第二章习题解答_2】2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中i3。
【篇二：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ibicibicib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。
（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。
晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。
ib=0以下区域为截止区，当uce比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。
晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，ib=0，ic=iceo。
晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。
此时，ic虽然很大，但ic??ib。
即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
设二极管导通电压ud=0.7v。
25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。
电工学第七版上册实验电工学第七版上册答案

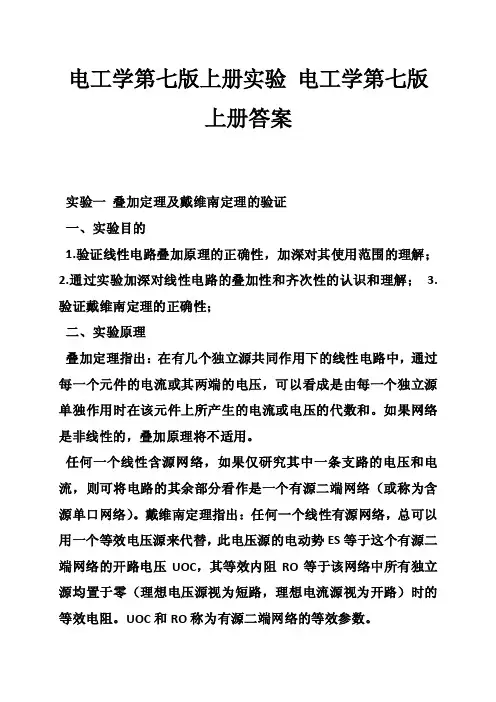

电工学第七版上册实验电工学第七版上册答案实验一叠加定理及戴维南定理的验证一、实验目的1.验证线性电路叠加原理的正确性，加深对其使用范围的理解；2.通过实验加深对线性电路的叠加性和齐次性的认识和理解；3.验证戴维南定理的正确性；二、实验原理叠加定理指出：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
如果网络是非线性的，叠加原理将不适用。
任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源单口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势ES等于这个有源二端网络的开路电压UOC，其等效内阻RO等于该网络中所有独立源均置于零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
UOC和RO称为有源二端网络的等效参数。
三、实验组件多功能实验网络；直流电压表；直流电流表；可调直流稳压源；可调直流电流源；可调电阻。
四、实验步骤1、验证线性电路的叠加原理：1按图1电路图连接好电路后，请教师检查电路；○2开路Is，合上E后测各支路的电压、电流；○3短接E，测量Is单独作用时，各支路的电压、电流；○4测量E、Is同时作用时各支路电压、电流；○5根据记录的数据，验证电流、电压叠加原理。
○2、验证非线性电路不适用叠加原理：将图1中DC支路的线性电阻用稳压二极管代替，重复步骤1，重复测量各支路电流和电压。
3、戴维南定理验证：（1）测量含源单口网络：1按图2电路图连接好电路后，请教师检查电路；○2设定Is=15mA、Es=10V；○S图1请在实验之前完成实验预习报告（实验表格请画在报告上，粘贴表格者实验成绩扣分）图 23调节精密可调电阻，测定AB支路从开路状态（R=∞，此时测出的UAB为A、B开路电○压UK）变化到短路状态（R=0,此时测出的电流即为A、B端短路时的短路电流Id）的UAB、IAB。
《电工学》上册课后答案

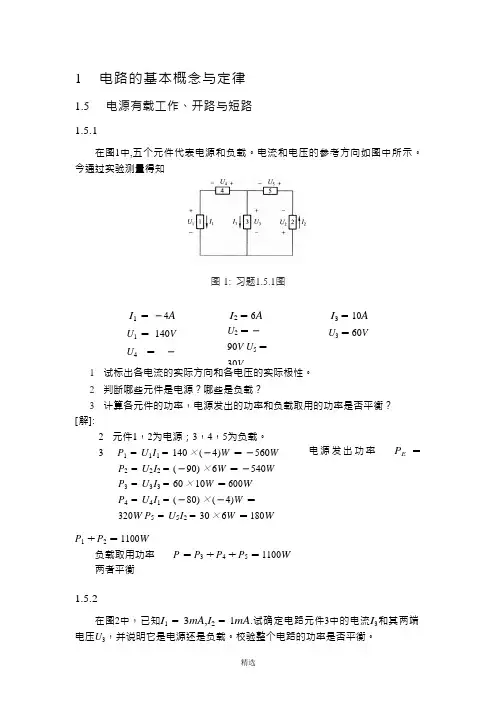

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90V U5 =30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。
电流和电压的参考方向如图中所示。
今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。
2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。
3 P1 = U1I1 = 140 ×(−4)W = −560WP2 = U2I2 = (−90) ×6W = −540WP3 = U3I3 = 60 ×10W = 600WP4 = U4I1 = (−80) ×(−4)W =320W P5 = U5I2 = 30 ×6W = 180WP1 + P2 = 1100W负载取用功率P = P3+ P4 + P5 = 1100W 两者平衡电源发出功率PE=1.5.2在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。
校验整个电路的功率是否平衡。
[解] 首先根据基尔霍夫电流定律列出图2: 习题1.5.2图−I1 + I2 −I3= 0−3 + 1 −I3= 0可求得I3= −2mA, I3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V = 60V 其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出，故为电源；电流I1从“+”端流出，故为负载。
2 从电压和电流的参考方向判别：电路元件3 U3和I3的参考方向相同P= U3I3 = 60 ×(−2) ×10−3W =−120 ×10−3W （负值），故为电源；80V元件U2和I2的参考方向相反P = U2I2 = 80 ×1 ×10−3W = 80 ×10−3W （正值），故为电源；30V元件U1和I1参考方向相同P= U1I1 = 30 ×3 ×10−3 W = 90 ×10−3W （正值），故为负载。
电工学(第七版上)电工技术课后答案分享参考(最全)

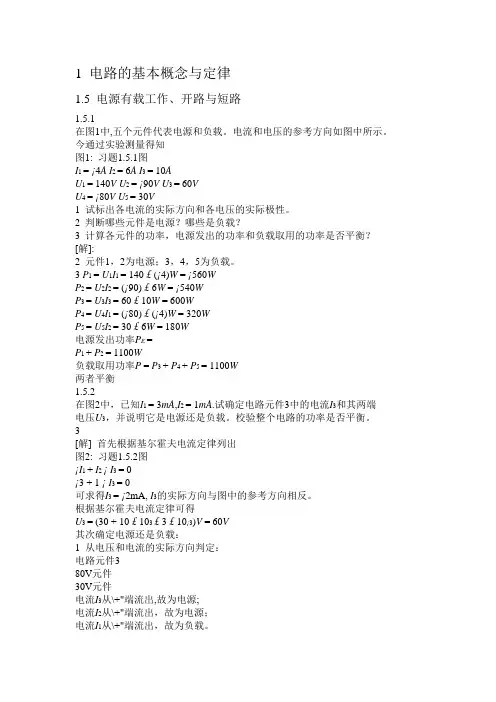

1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。
电流和电压的参考方向如图中所示。
今通过实验测量得知图1: 习题1.5.1图I1 = ¡4A I2 = 6A I3 = 10AU1 = 140V U2 = ¡90V U3 = 60VU4 = ¡80V U5 = 30V1 试标出各电流的实际方向和各电压的实际极性。
2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。
3 P1 = U1I1 = 140 £(¡4)W = ¡560WP2 = U2I2 = (¡90) £6W = ¡540WP3 = U3I3 = 60 £10W = 600WP4 = U4I1 = (¡80) £(¡4)W = 320WP5 = U5I2 = 30 £6W = 180W电源发出功率P E =P1 + P2 = 1100W负载取用功率P = P3 + P4 + P5 = 1100W两者平衡1.5.2在图2中，已知I1 = 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。
校验整个电路的功率是否平衡。
3[解] 首先根据基尔霍夫电流定律列出图2: 习题1.5.2图¡I1 + I2 ¡ I3 = 0¡3 + 1 ¡ I3 = 0可求得I3 = ¡2mA, I3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U3 = (30 + 10 £103 £3 £10¡3)V = 60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件380V元件30V元件电流I3从\+"端流出,故为电源;电流I2从\+"端流出，故为电源；电流I1从\+"端流出，故为负载。

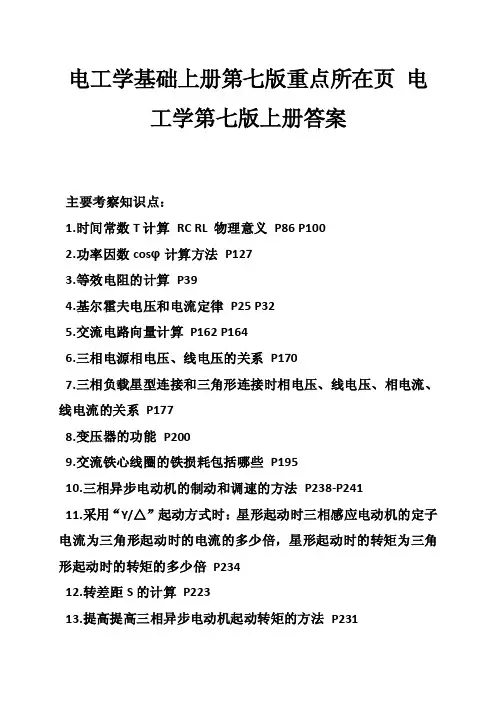

电工学基础上册第七版重点所在页电工学第七版上册答案
电工学基础上册第七版重点所在页电
工学第七版上册答案
主要考察知识点：
1.时间常数T计算RC RL 物理意义P86 P100
2.功率因数cosφ计算方法P127
3.等效电阻的计算P39
4.基尔霍夫电压和电流定律P25 P32
5.交流电路向量计算P162 P164
6.三相电源相电压、线电压的关系P170
7.三相负载星型连接和三角形连接时相电压、线电压、相电流、线电流的关系P177
8.变压器的功能P200
9.交流铁心线圈的铁损耗包括哪些P195
10.三相异步电动机的制动和调速的方法P238-P241
11.采用“Y/△”起动方式时：星形起动时三相感应电动机的定子电流为三角形起动时的电流的多少倍，星形起动时的转矩为三角形起动时的转矩的多少倍P234
12.转差距S的计算P223
13.提高提高三相异步电动机起动转矩的方法P231
14.交流铁心线圈中磁通与励磁电流的关系P187
15.三相感应电机转子电路的功率因数的变化规律P227
16.中性线的作用P176
计算题：
1.戴维宁定理
2.61 电压源电流源等效变换 2.25
2.暂态电路RC RL（三要素法计算）
3.39
3.交流电路（复数计算以及提高电路功率因数）
4.8
4.三相交流电路电压、电流、功率的计算5
5.三相异步电动机转矩以及起动性能分析7.51。
电工学电子技术课后答案第七版
电工学电子技术课后答案第七版电工学电子技术课后答案第七版【篇一：电工学(电子技术)课后答案秦曾煌】大作用的外部条件，发射结必须正向偏置，集电结反向偏置。
晶体管放大作用的实质是利用晶体管工作在放大区的电流分配关系实现能量转换。
2．晶体管的电流分配关系晶体管工作在放大区时，其各极电流关系如下：ic??ibie?ib?ic?(1??)ibicibic?ib3．晶体管的特性曲线和三个工作区域（1）晶体管的输入特性曲线：晶体管的输入特性曲线反映了当uce等于某个电压时，ib和ube 之间的关系。
晶体管的输入特性也存在一个死区电压。
当发射结处于的正向偏压大于死区电压时，晶体管才会出现ib，且ib随ube线性变化。
（2）晶体管的输出特性曲线：ic随uce变化的关系曲线。
晶体管的输出特性曲线反映当ib为某个值时，在不同的ib下，输出特性曲线是一组曲线。
ib=0以下区域为截止区，当uce比较小的区域为饱和区。
输出特性曲线近于水平部分为放大区。
（3）晶体管的三个区域：晶体管的发射结正偏，集电结反偏，晶体管工作在放大区。
此时，ic=?ib，ic与ib成线性正比关系，对应于曲线簇平行等距的部分。
晶体管发射结正偏压小于开启电压，或者反偏压，集电结反偏压，晶体管处于截止工作状态，对应输出特性曲线的截止区。
此时，ib=0，ic=iceo。
晶体管发射结和集电结都处于正向偏置，即uce很小时，晶体管工作在饱和区。
此时，ic虽然很大，但ic??ib。
即晶体管处于失控状态，集电极电流ic不受输入基极电流ib的控制。
14．3 典型例题例14．1 二极管电路如例14．1图所示，试判断二极管是导通还是截止，并确定各电路的输出电压值。
设二极管导通电压ud=0.7v。
25610v(a)(b)d1(c)(d)例14.1图1图（a）电路中的二极管所加正偏压为2v，大于u=0.7v，二极管处于导通状态，解：○d则输出电压u0=ua—ud=2v—0.7v=1.3v。
