粗集料取样表
粗集料取样法
粗集料取样法1 取样方法和试样份数1.1在同批来料堆上取料时，应先铲除堆脚等处无代表性的部分，再在料堆的顶部、中部、底部，各有均匀分布的几个不同部位，取得大致相等的若干份组成一组试样，务使能代表本批来料的情况和品质。
1.2从皮带运输机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取有代表性的试样，并由若干份试样组成一组试样，作为本批来料的代表样。
1.3从火车、汽车、货船上取样时，应从各不同部位和深度处，抽取大致相等的试样若干份，组成一组试样。
抽取的具体份数，应视能够组成本批来料代表样的需要而定。
注①如经观察，认为各节车皮、汽车或货船的碎石或者砾石的品质差异不大时，允许只抽提一节车皮、一部汽车、一艘货船的试样（即一组试样），作为该批集料的代表样品；②如经观察，认为该批碎石或砾石的品质相差甚远时，则应对品质有怀疑的该批集料，分别取样和验收。
2取样数量对每一单项试验，每组式样的取样数量不宜少于表1所规定的最少取样量。
需做几项试验时，如确能保证试样径一项试验后不致影响另一项试验的结果时，可用同一组试样进行几项不同的试验。
3试样的缩分将采取试样至于平板上，在自然状态下拌混均匀，大致平摊，然后沿相互垂直的两个方向，把试样分成大致相同的四份取其对角的两份重新拌匀，重复上述过程，直至缩分后的材料量略大于进行试验所必需的量。
有条件时，也可用分料器对试样进行缩分。
一实验项目所需碎石或砾石的最小取样质量（kg）注①有机物含量、坚固性及压碎指示值试验，应按规定粒级要求取样，其试验所需试样数量，按本分规程定施行。
采用广口瓶法测定表观密度时，集料最大粒径不大于40者，其最少取样数量为8试样的包装每组试样应采取用能避免细集料散失及防止污染的容量包装，并附卡片标明试样编号、取样时间、产地、规格、试样代表数量、试样品质，要求检验项目及取样方法等。
粗集料应注意的问题
注意的问题批复单注意事项：日期、使用部位、总用量、签字区域、各种技术指标一定要看清楚2、试验报告5-10mm筛分：取样质量为不小于1000g、后面数据保留一位小数，为0。
日期：为取样的第二天、用途、温度、结论。
平行试验两者损耗率不得超过0.2%。
网篮法：5-10mm吸水率大，取样不小于600g，平均吸水率为0.5左右。
后面数据保留一位小数，不应为0。
表观密度大于2500，注意日期：为取样第三天、用途、温度和下面的一样，结论。
堆积密度及空隙率：5-10mm 日期为取样的第三天容积筒的体积为10L，不应为整数，保留三位小数。
容积筒的质量为1.11，保留两位小数。
容积筒与试样的总质量：自然堆积状态下取样不小于16kg，平均值为1.5左右振实状态下取样不小于17kg，平均值为1.6左右捣实状态下取样不小于17kg（捣实状态取样最多）平均值为1.6左右，比振实要大。
空隙率为42左右。
注意用途、温度、结论。
含泥量和泥块含量：5-10mm 试验日期为取样日期的第三天取样质量不少于1kg，含泥量为0.5左右。
泥块含量为0。
注意用途、温度、结论。
水泥砼针片状颗粒含量：5-10mm试验日期为取样日期的第二天.取样质量为不小于300g，＜4.75的那行针片状不测，不用填。
针片状颗粒含量为2.5左右。
注意用途、温度、结论。
10-20mm筛分：10-20mm取样质量为不小于2500g、后面数据保留一位小数，为0。
日期：为取样的第二天、用途、温度、结论。
平行试验两者损耗率不得超过0.2%。
网篮法：10-20mm吸水率中，取样不小于650g，平均吸水率为0.38左右。
后面数据保留一位小数，不应为0。
表观密度大于2500，注意日期：为取样第三天、用途、温度和下面的一样，结论。
堆积密度及空隙率：10-20mm 日期为取样的第三天容积筒的体积为10L，不应为整数，保留三位小数。
10.006容积筒的质量为1.11，保留两位小数。
容积筒与试样的总质量：自然堆积状态下取样不小于16kg，平均值为1.5左右振实状态下取样不小于17.5kg，平均值为1.65左右捣实状态下取样不小于18kg（捣实状态取样最多）平均值为1.7左右，比振实密度要大。
粗集料试验
术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。
2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。
2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。
2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。
2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。
从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。
2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。
2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。
2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。
2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。
通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。
2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。
粗集料堆积密度、孔隙率及间隙率试验记录表
VC平均值
单值
平均值
2 备注: 试验规程：T0309-2005 （1）堆积密度ρ=（m2-m）/V（t/m ），⑴水泥砼用振实状态下空隙率Vc=（1-ρ/ρa）×100（%） 式中ρa—粗集料的表观密度（见D-34、D-34.1或D-34.2试验测定）。 用途—说明水泥砼、沥青混合料的集料。 容量筒容积V=（（m1-m2））/ρT，ρT—水温T（℃）时的密度、查表得水温密度。 ⑵沥青混合料用粗集料骨架捣实状态下的间隙率按下式计算：VCADRC=（1-ρ/ρb）×100 式中：ρb—粗集料毛体积密度（t/m ）（见D-34.1或D-34.2试验测定） 备注及评语：
粗集料堆积密度、孔隙率及间隙率试验记录表
（编号：
建设项目：连霍洛三（豫陕界）段改扩建工程 施工单位： 施工路段: 合同号： 取样编号: 产地: 容量筒与 试验温度T 容量筒与 容量筒的 容量筒的 水的总质 试验温度 时水的密 试样的总 质量 容积V 量 度 质量 m1(㎏) 1 mw(㎏) T(℃) ρ T（㎏ (mω - m1)/ 3 ρ T /m ） m2(㎏) 堆积密度ρ （t/m3） ρ 单值 ρ 平均值 空隙率VC（%） 间隙率VCADRC（%）
3 3
试验：
计算：
复核：
试验日期：
粗集料报告10-20mm(导则版)
-
-
-
级
0
15 100 100
-
-
-
-
-
配
规定值
～～～～
～
～～
～～
0
0
85 95
-
-
-
-
-
检测结论： 经检测，该样品筛分符合公称粒级10-20mm的级配范围，振实堆积密度为实测值，其余所检参数均 符合《公路桥涵施工技术规范》(JTG/T F50-2011)中对Ⅱ类粗集料的技术要求。
附加声明：压碎值试验采用GB/T 14685-2011的试验方法
检测：
审核：
批准：
日期：
年月日
第1页，共1页 BGLQ02002F
/T F50-2011 静水力学天平JL-07、 10
结果判定 合格 合格 合格 合格 合格
实测值 -
合格 -
合格 ～ -
测值，其余所检参数均
年月日
主要仪器设备 容积升JL-01、数显鼓风恒温干燥箱JL-02、震击式标准摇筛机JL-04、静水力学天平JL-07、
名称及编号
电子天平JL-08、针片状规准仪JL-09、标准筛JL-10
取样地点 进场日期
代表数量 产地
序号
1 2 3 4
5
试验项目
针片状颗粒含量(%) 压碎值(%) 含泥量＜15 ＜20 ＜1.0
-
＞2.500
检测结果
5.1 10 0.4 -
2.698
结果判定
合格 合格 合格
-
合格
6
松散堆积密度(t/m3)
＞1.350
1.54
合格
7
振实堆积密度(t/m3)

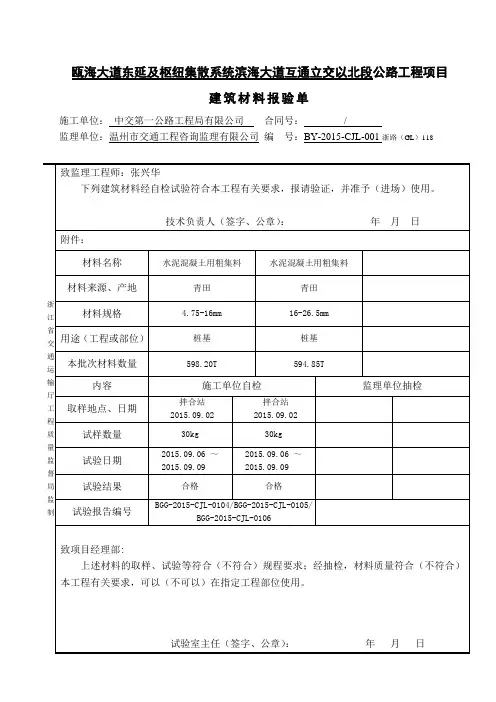

粗集料报验单
瓯海大道东延及枢纽集散系统滨海大道互通立交以北段公路工程项目建筑材料报验单施工单位：中交第一公路工程局有限公司合同号：/监理单位：温州市交通工程咨询监理有限公司编号：BY-2015-CJL-001浙路（GL）118浙江省交通运输厅工程质量监督局监制致监理工程师：张兴华下列建筑材料经自检试验符合本工程有关要求，报请验证，并准予（进场）使用。
技术负责人（签字、公章）：年月日附件：材料名称水泥混凝土用粗集料水泥混凝土用粗集料材料来源、产地青田青田材料规格 4.75-16mm 16-26.5mm用途（工程或部位）桩基桩基本批次材料数量598.20T 594.85T内容施工单位自检监理单位抽检取样地点、日期拌合站2015.09.02拌合站2015.09.02试样数量30kg 30kg试验日期2015.09.06～2015.09.092015.09.06～2015.09.09试验结果合格合格试验报告编号BGG-2015-CJL-0104/BGG-2015-CJL-0105/BGG-2015-CJL-0106致项目经理部:上述材料的取样、试验等符合（不符合）规程要求；经抽检，材料质量符合（不符合）本工程有关要求，可以（不可以）在指定工程部位使用。
试验室主任（签字、公章）：年月日注：本表由施工单位填报一式二份，监理、施工单位各存一份。
瓯海大道东延及枢纽集散系统滨海大道互通立交以北段公路工程项目建筑材料报验单施工单位：中交第一公路工程局有限公司合同号：/监理单位：温州市交通工程咨询监理有限公司编号：BY-2015-CJL-002浙路（GL）118浙江省交通运输厅工程质量监督局监制致监理工程师：张兴华下列建筑材料经自检试验符合本工程有关要求，报请验证，并准予（进场）使用。
技术负责人（签字、公章）：年月日附件：材料名称水泥混凝土用粗集料水泥混凝土用粗集料材料来源、产地青田青田材料规格 4.75-16mm 16-26.5mm用途（工程或部位）桩基桩基本批次材料数量589.76T 588.43T内容施工单位自检监理单位抽检取样地点、日期拌合站2015.09.02拌合站2015.09.02试样数量30kg 30kg试验日期2015.09.06～2015.09.092015.09.06～2015.09.09试验结果合格合格试验报告编号BGG-2015-CJL-0107/BGG-2015-CJL-0108/BGG-2015-CJL-0109致项目经理部:上述材料的取样、试验等符合（不符合）规程要求；经抽检，材料质量符合（不符合）本工程有关要求，可以（不可以）在指定工程部位使用。
粗集料筛分试验表格(干筛法)
工程名称： 23省道市区段改建工程 施工单位 监理单位 样品描述 现场桩号 工程部位 试验单位
涵洞 23省道市区段改建工程驻地办试验室 衢州交通建设集团有限公司 杭州公路工程监理咨询公司 20-40mm砾石
合同号：
试验编号： 试验规程ห้องสมุดไป่ตู้取样日期 样品名称 环境条件 试验设备 试验日期
自检评鉴： 日期：
监理评鉴： 日期：
试验人：
复核人：
主管：
第 1 / 1 页
试验次数 集料的水中质量 集料的表干质量 集料的烘干质量 表观相对密度 表干相对密度 毛体积相对密度 平均表观相对密度 平均表干相对密度 平均毛体积相对密度 水温 水的密度 表观密度 表干密度 毛体积密度 吸水率（%） 平均吸水率（%） 结论： 48.49 48.49 674.6 1613.3 1086.5 2.638 1.719 1.157 2.638 1.719 1.157 18 0.9986 2.634 1.716 1.155831363 48.49 674.6 1613.3 1086.5 2.638 1.719 1.157
材料检验取样标准
➢高速公路工程试验项目及频率一览表序号项目检验内容采用标准抽样频率取样方法1 土工颗粒分析界限含水量试验每5000m3 一次取具有代表性的扰动土。
击实试验室内CBR试验每种土质每2万m3 一次2 细集料筛分表观密度与堆积密度含泥量及泥块含量以进场数量为一检验批,每检验批代表数量不得超过400m3 取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂,组成一组样品。
3 粗集料筛分含泥量及泥块含量针片状含量压碎值,每批次进场检验一次,每检验批代表数量不得超过400m3或不超过600t，先铲除表面处无代表性的部分,然后在料堆的顶部、中部、底部取得大致相等诉若干份组成一组试样。
表观密度与堆积密度洛杉矶磨耗值磨光值必要时做4 水泥细度标准稠度用水量凝结时间安定性每批次进场检验一次,每检验批代表数量不得超过200t，散装500t。
从20个以上的不同部分取等量样品作为一组试样，样品总量至少12kg。
5 粉煤灰细度需水量比烧失量、三氧化硫含水量抗压强度比,每批次进场检验一次，每检验批代表数量不得超过200t。
从每批中任抽10袋，每袋取试样不少于1kg，混拌均匀后按四分法取样两份，一份试验，一份封存留样，每份重量大于3kg。
高速公路工程试验项目及频率一览表序号项目检验内容采用标准抽样频率取样方法6 焊接钢筋闪光对焊拉伸闪光对焊弯曲以300个同接头型式、同钢筋级别的接头作为一批。
从不同部位随机取样，闪光对焊取6根，搭接焊取3根。
7 钢筋原材外观拉伸冷弯每批次进场检验一次，每检验批代表数量不得超过60t。
取拉伸试样2根，长度不少于（230+5d）mm，取冷弯试样2根长度不少于（150+5d）mm。
8 钢绞线外观机械力学性能机械力学性能试验：每批次进场检验一次，每检验批代表数量不得超过60t。
松驰试验：同一生产厂家每一种规格或型号检验一次。
任选3盘，每盘取一根做拉伸、一根做松驰，每根长度应大于70cm。
9 锚板夹片外观硬度静载试验,每批次进场检验一次，每检验批代表数量不得超过100套。
试验检测项目参数取样要求一览表
试验检测项目/参数取样规定一览表项目类别：土（一）注：上表中“取样数量”栏中充足考虑到不一样土质状况下取样、制样、平行试验、试验损耗等原因下所需样品旳数量。
试验检测项目/参数取样规定一览表项目类别：集料（二）注：1.粗集料取样数量按最大公称粒径31.5mm状况下推算（压碎值部分另计），其他最大公称粒径规格旳粗集料最小取样数量详见JTG E42-2023中表T0301-1；2.以上取样数量为一次四分法后进行试验旳样品所需质量，为保证样品代表性，取样时应在此基础上增长取样数量。
试验检测项目/参数取样规定一览表项目类别：岩石（三）试验检测项目/参数取样规定一览表项目类别：水泥（四）注：以上取样数量含留样数量。
试验检测项目/参数取样规定一览表项目类别：水泥混凝土、砂浆（五）注：水泥混凝土配合比设计试验中，粗集料以5-31.5mm持续级配样品为基准，如粗集料为不一样规格旳单粒级样品掺配时，各规格粗集料取样数量均不少于50kg。
试验检测项目/参数取样规定一览表项目类别：水、外加剂（六）注：以上取样数量含留样数量试验检测项目/参数取样规定一览表项目类别：粉煤灰（七）注：以上取样数量含留样数量项目类别：无极结合稳定材料（八）试验检测项目/参数取样规定一览表项目类别：沥青（九）注：沥青取样数量一般不少于4L或4kg。
试验检测项目/参数取样规定一览表项目类别：沥青混合料（十）试验检测项目/参数取样规定一览表项目类别：金属（包括钢筋、钢板、工字钢、钢管和接头）（十一）试验检测项目/参数取样规定一览表项目类别：钢绞线、锚具（十二）试验检测项目/参数取样规定一览表项目类别：板式橡胶支座（十三）项目类别：土工合成材料（十四）试验检测项目/参数取样规定一览表项目类别：伸缩装置（十五）项目类别：波纹管（十六）试验检测项目/参数取样规定一览表项目类别：止水条/带（十七）项目类别：防水板（十八）。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
建筑材料-粗集料
9
颗粒级配与最大粒径
颗粒级配分类 按供应情 况分 连续粒级 连续粒级 最大粒径 定义 粗骨料中公称粒级的上限
10
单粒粒级 单粒粒级
（2）颗粒级配 • 粗骨料的级配原理和要求与细骨料基本相 同。级配试验采用筛分法测定，即用2.36、 4.75、9.5、16.0、19.0、26.5、31.5、37.5、 53.0、63.0、75.0和9.0ｍｍ等十二种孔径的方孔 筛进行筛分。 粗集料级配按供应情况可分为连续粒级和单 粒粒级两种 。连续级配是石子粒级呈连续性，即 颗粒由小到大，每级石子占一定比例。连续级配 集料与天然集料情况比较接近，是工程上最常用 的级配。
14
表4.1 粗集料级配选择参考值
粒 级（mm） 最大粒径 （mm） 5～20 20～40 40～60 石 子 比 例 40 60 80 150（120） 45～60 35～50 25～35 15～25 40～55 50～65 25～35 15～25 35～50 25～35 30～45 100 100 100 100 40～80 80～150 （120） 总计
3
石 卵
4
石 碎
5
6
4.1 粗集料主要技术性能和质量标准
4.1.1 最大粒径及颗粒级配 粗集料中公称粒级的上限称为该粒级的最大粒径。粗集 料的粗细程度用最大粒径表示。当粗集料最大粒径增大时， 在质量相同的条件下，总表面积随之减少。因此，保证一定 厚度润滑层所需的水泥浆或砂浆的数量也相应减少，从而节 约水泥，所以粗集料的最大粒径应在条件许可下，尽量选用 较大的。由试验研究证明，最佳的最大粒径取决于混凝土的 水泥用量。当集料最大粒径小于80mm时，水泥用量随最大 粒径的增大而急剧减少；但当最大粒径大于150mm时，对节 约水泥并不明显。因此，在大体积混凝土中，条件许可时， 应尽量采用较大粒径。在水利、水港等大型工程中最大粒径 常采用120mm或150mm；在房屋建筑工程中，由于构件尺 寸小，一般最大粒径只用到40mm或60mm。集料最大粒径 还受结构型式和配筋疏密限制，石子粒径过大，对搅拌和运 输都不方便，因此，要综合考虑集料最大粒径。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
粗集料筛分试验自动计算表
试验前烘干质量 试验后烘干质量
10225
10195
10318
10287
粗集料泥块含量
4.75mm筛余
试验后烘干质量
10024
10021
10121
10118
＜ 0.075mm
0.3
0.3
平均值 0.3
泥块含量 平均值 0.0 0.0 0.0
筛）
二组 000
通过百分 比
100.0
公称最大粒 最小取样质
0.4
99.6
0.4
0.4
99.6
4980.7 19.3 0.4
100.0
99.9
平均值
7.1
含泥、泥 块
最小质量 1.5 0.3 32.8 67.2 453.1 9.1
32.8
粗
16 1780.1 35.6 68.4 31.6 1779.9 35.6 68.4
13.2 —— —— —— —— —— —— ——
集
9.5
938.9 18.8
87.2
12.8 941.1 18.8
87.2
料
4.75 2.36
3000
203
4980.7 19.3 0.4
y=0.816x-5
压碎值 换算后压碎值
6.8
——
1-2
3000
220
7.3
——
1-3
3000
215
7.2
——
粗集料密度/吸水率（网篮法）
水温
22.2
水的密度
0.99779
试样烘干 试样水中 试样表干
质量
质量
质量
单值
吸水率 平均值
集料取样方法
集料取样方法
本方法适用于对粗集料的取样。
也适用于含粗集料的集料混合料如级配碎石、天然砂砾等取料方法。
通过皮带运输机的材料，取样时可在皮带骤停的状态下取其中一截的全部材料，或在运输机端部连续一定时间的料，间隔3次所取的试样做成一组，作为代表试样。
在料场取料，应先铲除堆脚等处无代表性的部分，再在石堆顶部、中部、底部，各由均匀分布的几个不同地方，取得大致相等的若干份组成一组的试样，务必使所有试样能代表来料情况和品质。
在沥青拌合楼热料仓取料时，沥青混合料或者热料仓集料应放在放料口全断面上取样。
通常按开始正式生产的配比投料拌合至少5锅以上取料。
热料仓集料在5锅后放在装载机里，倒在水泥地上，适当拌合，从3处以上位置取样，拌合均匀，取要求数量的试样。
取样数量
试样缩分
四分法：将集料至于平面上，在自然状态下拌合均匀，大致摊平，然后沿互相垂直的两个方向。
将试样有中间向两边摊开，大致分为四等份，去对角的两份重新拌合，重复上述过程，直至缩分至材料量略多于实验所需量。
粗集料及集料混合料筛分实验
如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。
当筛分颗粒大于19mm时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过筛孔。
称取每个筛上的总和与筛分前试样干燥后的总质量相比，相差不得超过总质量的0.5%，否则此次试验作废。
粗集料密度(网篮法)
粗集料密度记录表
试验方法：
1、除去4.75mm以下集料，3-5档集料除去2.36mm以下集料；
2、四分法取样，质量符合下表要求；
3、清洗石料，过程中不得丢失集料颗粒；
4、水中浸泡24小时，搅动除去气泡，水面高于集料20mm；
5、在溢流水槽中注水，挂网篮、调平。
调节水温至15-25℃，称取集料重量，
m w；
6、称取集料表干质量m f，集料表面不应有发亮水迹，集料不应丢失；
7、将集料烘干至恒重，称取m a，烘箱中时间不少于4-6h；
8、计算：
；；
式中：γa、γb、w x分别为集料表观相对密度、毛体积相对密度（0.001）、吸水率（0.01）。
9、重复试验中，相对密度误差不超过0.02，吸水率不超过0.2%。
试验记录：。
细集料、粗集料试验课件
最大粒经 （mm）
9.5
最少式样质 量（kg）
1.9
16.0 3.2
19.0 26.5 31.5 37.5 63 75 3.8 5.0 6.3 7.5 12.6 16.0
摇筛机
天平
干燥箱：
能摇控筛温1机0：5±5℃，经 检经定过后才检可定使后用方。可
使用
烘箱
方孔筛
方孔筛：
天平经：过检定后方可使用
检定后使用，定期进 行自校和期间核查
辅助工具
温度计 毛刷
搪瓷盘
1 2
3
试验环境
试验室温度保持在 20±5℃
A
环境 要求
B
仪器和材料保持在 室温左右
试验步骤：
一、干筛法：
≤2.0
细集细料集料 合格合格
细集料合 格
例题：
某高速公路项目进场一批机制砂拟用于桥梁工程C30 混凝土，经取样试验，亚甲蓝试验有效时共加入
30ml亚甲蓝溶液，水洗法测定0.075mm以下颗粒含 量为4.2%，该批机制砂是否合格？
1、根据亚甲蓝值计算公式，亚甲蓝值为1.5. 2、依据《公路桥涵施工技术规范》，对于Ⅱ类 细集料，亚甲蓝值大于1.4，则含泥量应小于3.0， 故该批机制砂不合格。
丌需要试验仪器鞣酸氢氧化钠溶液无水乙醇试验材料保持室内温度稳定在205试验过程中注意通风防止化学试剂污染环境试验环境制备试样配置标准溶液加入3氢氧化钠溶液比较试样上部溶液不标准溶液颜色鞣酸溶液2g鞣酸98ml10乙醇溶液取出25ml975ml3氢氧化钠溶液标准溶液集料风干后过475mm筛取筛下料约500g250ml量筒中装入约130ml试样加入氢氧化钠溶液至200ml刻度静置24h试验步骤试样上部的溶液颜色浅亍标准溶液颜色时则表示试样有机物含量合栺如颜色相近将溶液不试样置亍6070的水浴中2h3h试样上部溶液颜色深亍标准溶液则应配制成水泥砂浆比对评定方法某公路工程新进场一批天然砂取样后采用比色法对有机物含量情况进行测定经清洗过的砂制作的砂浆试块其7d28d强度分别为52mpa75mpa未经处理的砂制作的砂浆试块7d和28d强度分别为50mpa和72mpa该天然砂有机物含量合栺吗
粗细集料试验
二、粗集料的筛分（干筛法）
1、5～10mm取试样不少于1㎏，10 ～20mm不少于1 ㎏，16.5 ～31.5mm不少于4㎏ 2、取试样一份置105℃±5℃烘箱中烘干至恒 重， 称取 干燥集料试样的总质量（m0），准确至0.1％。 3、将试样放入套筛中，进行筛分。不停的运动，人工筛 分时，集料在筛面上要同时水平及上下方向直至1分钟 内通过筛孔的质量小于筛上残余量的0.1％为止；用摇 筛机筛分与人工筛分一样，在筛完后都要确认1分钟内 通过筛孔的质量小于筛上残余量的0.1％。 4、筛上集料过多，可以分两次筛分。当筛余颗粒粒径大 于19mm时，筛分过程中允许用手指轻轻拨动颗粒， 但不得逐颗塞过筛孔。
5 计算
• 5.1 表观相对密度(视比重)γa、表干相对密度 γs、毛体积相对密度γb按式计算至小数点后3 位。 γs=m0/(m0+m1-m2) γs=m3/(m3+m1-m2) γb=m0/(m3+m1-m2) 式中：γa--集料的表观相对密度，无量纲； γs--集料的表干相对密度，无量纲； γb--集料的毛体积相对密度，无量纲； m0--集料的烘干质量，g; m1--水、瓶及玻璃片的总质量，g; m2--集料试样、水、瓶及玻璃片的总质量，g; m3--集料的表干质量，g.
4.7 将集料置于浅盘中，放入105±5摄 氏度的烘箱中烘干至恒重，取出浅盘，放 在带盖的容器中冷却至室温，称取集料的 烘干质量(m0).
• 4.8 将瓶洗净，重新装入洁净水，盖上 容量瓶塞，或用玻璃片紧贴广口瓶瓶口 水面，玻璃片与水面之间不得有空隙。 确认瓶中没有气泡，擦干瓶外水分后称 取水、瓶及玻璃片的总质量(m1)。
m5=m0-(∑mi+m底） 式中：m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径 的排序; m底-----筛底(0.075 ㎜以下的部分)集料总质量(ɡ). 6.1.2 干筛分计筛余百分率 干筛后各号筛上的分计百分率计算,精确至0.1﹪. p′i=mi／(m0-m5) ×100 式中：p′i——各号筛上的分计筛余百分率（﹪）； m5——由于筛分造成的损耗(ɡ); m0------用于干筛的干燥集料总质量(ɡ); mi——各号筛上的分计筛余(ɡ); ⅰ——依次为0.075㎜、0.15㎜……至集料最大粒径的排序。 6.1.3干筛累计筛余百分率 各号筛的累计筛余百分率为该号筛以上各号筛的分计筛余百分率之和，精确至0.1﹪.
粗集料报告5-10mm(导则版)
试验项目
针片状颗粒含量(%) 压碎值(%) 含泥量(%) 坚固性(%)
表观密度(g/cm3)Hale Waihona Puke 技术指标＜15 -
＜1.0 -
＞2.500
检测结果
4.9 -
0.4 -
2.725
结果判定
合格 -
合格 -
合格
6
松散堆积密度(t/m3)
＞1.350
1.54
合格
7
振实堆积密度(t/m3)
-
1.62
实测值
8
吸水率(%)
-
-
-
-
粒
实测值
0.0 4.7 84.5 99.4 100.0 -
-
-
-
级
0
15 100 100
-
-
-
-
-
配
规定值
～～～～
～
～～
～～
0
0
80 95
-
-
-
-
-
检测结论： 经检测，该样品筛分符合公称粒级5-10mm的级配范围，振实堆积密度为实测值，其余所检参数均 符合《公路桥涵施工技术规范》(JTG/T F50-2011)中对Ⅱ类粗集料的技术要求。
附加声明：
检测：
审核：
批准：
日期：
年月日
第1页，共1页 BGLQ02002F
：40kg；样品状态：颗
/T F50-2011
静水力学天平JL-07、 10
结果判定 合格 合格 合格 合格
实测值 -
合格 -
合格 -
～ 测值，其余所检参数均
年月日
检测依据
JTG E42-2005
粗集料取样法
粗集料取样法1适用范围本方法适用于对粗集料的取样，也适用于含粗集料的集料混合料如级配碎石、天然砂砾等的取样方法。
2取样方法和试样份数2.1 通过皮带运输机的材料如采石场的生产线、沥青拌和楼的冷料输送带、无机结合料稳定集料、级配碎石混合料等，应从皮带运输机上采集样品。
取样时，可在皮带运输机骤停的状态下取其中一截的全部材料(图 T0301-1) ，或在皮带运输机的端部连续接一定时间的料得到，将间隔 3 次以上所取的试样组成一组试样，作为代表性试样。
图 T0301-1在皮带运输机上取样方法2.2 在材料场同批来料的料堆上取样时，应先铲除堆脚等处无代表性的部分，再在料堆的顶部冲部和底部，各由均匀分布的几个不同部位，取得大致相等的若干份组成一组试样，务必使所取试样能代表本批来料的情况和品质。
2.3 从火车、汽车、货船上取样时.应从各不同部位和深度处，抽取大致相等的试样若干份，组成一组试样。
抽取的具体份数，应视能够组成本批来料代表样的需要而定。
注：①如经观察，认为各节车皮汽车或货船的碎石或砾石的品质差异不大时，允许只抽取一节车皮、一部汽车、一艘货船的试样 (即一组试样 )，作为该批集料的代表样品。
②如经观察，认为该批碎石或砾石的品质相差甚远时、则应对品质再怀疑的该批集料，分别取样和验收。
2.4 从沥青拌和楼的热料仓取样时。
应在放料口的全断面上取样通常宜将一开始按正式生产的配比投料拌和的几锅(至少 5 锅以上 )废弃，然后分别将每个热料仓放出至装载机上，倒在水泥地上，适当拌和，从 3 处以上的位置取样，拌和均匀，取要求数量的试样。
3取样数量对每一单项试验，每组试样的取样数量宜不少于表T0301-1 所规定的最少取样量。
需做几项试验时，如确能保证试样经一项试验后不致影响另一项试验的结果时，可用同一组试样进行几项不同的试验。
表 T0301-1 各试验项目所需粗集料的最小取样质量相对于下列公称最大粒径(㎜ )的最小取样量 (㎏)试验项目4.75 9.5 13.2 16 19 26.5 31.5 37.5 53 63 75筛分81012.51520203040506080表观密度6888881216202424含水率22222233446吸水率22224446668堆积密度4040404040408080100120120含泥量888824244040608080泥块含量888824244040608080针片状含0.6 1.2 2.5 48820 40---量硫化物、1.0硫酸盐注：①有机物含量，坚固性及压碎指标值试验.应按规定粒级要求取样，其试验所需试样数量，接本规程有关规定施行。
