二次元影像测量仪操作规范
二次元影像测量仪操作规范
二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前，需要将设备放置在平稳的地面上，确保其稳定性和安全性。
2.检查设备的电源线是否安全连接，并将电源线插入稳定的电源插座中。
3.检查设备的相机镜头和光源是否干净，并在需要的情况下进行清洁。
4.检查设备的测量标准件是否放置正确、固定牢固，并且不会对测量结果产生干扰。
二、操作流程1.打开电源开关，等待设备启动完成并进入工作状态。
2.启动相关测量软件，并根据需要进行设置和参数调整，如测量精度、测量速度等。
3.将待测物放置在仪器的测量平台上，并调整焦距和光源亮度，以确保物体图像清晰可见。
4.在测量软件界面上进行相关操作，如选择测量类型、设定测量范围等。
三、测量操作1.在进行测量之前，应该先进行校准操作，以确保测量结果的准确性和可重复性。
2.在进行测量时，需要注意保持测量平台的水平和稳定，以避免姿态变化对测量结果的影响。
3.保持测量环境的适宜，避免光线干扰和其他干扰因素的影响。
4.在进行测量时，应该保持手操作稳定，避免手抖或移动引起测量误差。
5.在测量过程中，应该根据需要进行多次测量并取平均值，以提高测量结果的精度和可靠性。
四、设备维护1.定期对设备进行维护和保养，包括清洁设备表面、镜头、光源等，确保设备的正常使用和寿命延长。
2.定期检查设备的连接线是否良好，避免因松动引起设备运行不稳定或故障。
以上是对二次元影像测量仪操作规范的详细说明，通过遵守这些规范，可以保证设备的正常运行和测量结果的准确性。
同时，还需要不断学习和研究测量技术，提高操作技能和分析能力，以便更好地应用二次元影像测量仪。
二次元影像测量仪作业指导书
文件名称二次元影像仪测量仪作业指导书页次第2 页共 7页发行日期2018.01.20编制审核批准6、软件操作界面说明6.像素校正6.1第一次使用软件或机器进行测量时, 或镜头的倍率变化后, 一定要进行像素校正。
像素校正的目的是为了让测量结果更准确。
6.2像素校正必须符合以下条件:6.2.1镜头的倍率不变;6.2.2必须使用圆测量工具6.2.3校正的顺序必须是: 沿影像区的四个角落, 顺时针或逆时针校正。
6.2.4圆不能太大, 也不太小, 占屏幕的 1/8 最好。
文件名称二次元影像仪测量仪作业指导书页次第3 页共 7页发行日期2018.01.20编制审核批准6.3像素校正的步骤如下: (校正顺序以右下－右上－左上－左下为例)6.3.1将校正片放在工作台上, 对焦清晰后, 移动X,Y轴找到校正片上的某一圆, 先将圆移到画面的右下方, 在影像窗口弹右键, 在弹出的菜单中, 选择＂像素校正＂(状态提示栏将显示: 像素校正, 第1次)后, 然后用鼠标左键在圆的中间单击一下（如图一）。
6.3.2状态栏上会显示,”像素校正, 第2步”, 移动Y轴, 将此圆移到影像区的右上方（如图二）, 然后用鼠标右键在圆的中间单击一下, 完成测量.6.3.3状态栏上会显示,”像素校正, 第3步”, 移动X轴, 将此圆移到影像区的左上方（如图三）, 然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3状态栏上会显示,”像素校正, 第4步”, 移动Y轴, 将此圆移到影像区的左下方（如图四）, 然后用鼠标右键在圆的中间单击一下, 完成测量。
图一图二文件名称二次元影像仪测量仪作业指导书页次第4 页共 7页发行日期2018.01.20编制审核批准图三图四6.3.4此时, 会弹出如下对话框, 保存像素校正的数据。
这里输入的名称要注意了, 一定要输入数字, 如:0.7、1.0、2.0、2.5等等, 不能输入字符之类的, 如 A0.7x,等等, 因为软件中要这个数据去计算影像的屏幕放大倍率。

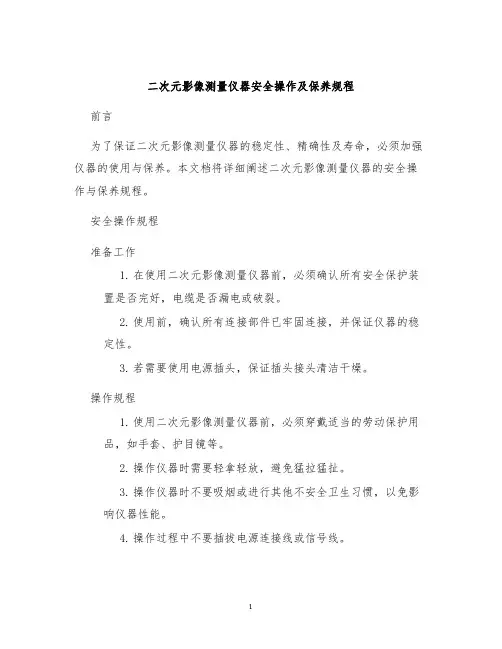

二次元影像测量仪器安全操作及保养规程
二次元影像测量仪器安全操作及保养规程前言为了保证二次元影像测量仪器的稳定性、精确性及寿命，必须加强仪器的使用与保养。
本文档将详细阐述二次元影像测量仪器的安全操作与保养规程。
安全操作规程准备工作1.在使用二次元影像测量仪器前，必须确认所有安全保护装置是否完好，电缆是否漏电或破裂。
2.使用前，确认所有连接部件已牢固连接，并保证仪器的稳定性。
3.若需要使用电源插头，保证插头接头清洁干燥。
操作规程1.使用二次元影像测量仪器前，必须穿戴适当的劳动保护用品，如手套、护目镜等。
2.操作仪器时需要轻拿轻放，避免猛拉猛扯。
3.操作仪器时不要吸烟或进行其他不安全卫生习惯，以免影响仪器性能。
4.操作过程中不要插拔电源连接线或信号线。
5.远离湿度高的地方，避免操作仪器时润滑油等物质飞污在二次元影像测量仪器上。
关机操作1.关机前，须关闭所有连接的电源并拔掉电源连接线。
2.关闭二次元影像测量仪器开关后，等待仪器冷却一段时间，再拉下电源插头。
紧急处理1.出现紧急情况时，应先关闭电源，按照操作手册上的步骤进行紧急处理，维护好设备的作业安全。
保养规程应用环境1.保持环境清洁卫生，保证室内洁净。
2.保持恒温恒湿，避免仪器受潮、受热等影响。
3.避免使用在强电场、强磁场及辐射环境中。
日常保养1.对二次元影像测量仪器进行日常保养，定期清扫仪器表面及内部，确保没有灰尘、沙子、异物等。
2.定期检查仪器运转状态，防止损坏件未及时更换带来的后果。
3.镜头、传感器等极易沾染物质的部位，可使用软毛刷、吹风机进行清理，严禁使用棉花、毛巾等棉制品，以及药剂和化学药品。
4.气源必须干燥，以避免气体侵蚀设备表面或敏感元件。
定期保养1.对仪器进行定期检查保养，对损坏件进行更换，如带轮、导轨、导轮等部件，并对其进行调整与润滑。
2.更换零件时，应使用原装零件，并遵守更换零件时的安全操作规程。
3.定期进行校准、检查，严格按照校准步骤操作。
结论维护设备运行良好，保证设备准确性和寿命，是仪器使用者的责任。
二次元操作指导
二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。
2.打开电脑主机电源开关,启动计算机,进入软件操作系统。
3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。
然后选择工具栏的测量及其他工具对物件进行处理。
4.使用完毕后,关闭摄像头的辅助灯。
退出软件操作系统,关闭计算机。
将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。
•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。
2.不允许随便更改影像测量仪的设定工作参数。
3.触摸屏应避免磁性物质接近。
4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。
5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
二次元操作规范
1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。
2.0 操作前准备连接电源，运行电脑，揭开防尘罩。
3.0 操作规程3.1 按“OFF/ON”开关，二次元影像区工作灯亮。
3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。
3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。
3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。
3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。
3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。
3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。
3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。
3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2 编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3 标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4 测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5 自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。
编制审核批准。
二次元影像测量仪操作规范
系统运作文件二次元影像测量仪操作规范制订部门：品保部文件编号：KK-QA3C-0061版本：V/0制订（修）日期：2014年12月11日1. 目的：使操作员能熟练掌握仪器的使用操作步骤，延长仪器的使用寿命,确保样品准确测试。
2. 范围：适用二次元影像测量仪与检测人员3. 职责：品管部4.人员资格：检验操作人员具备高中或同等学历(含)以上学历，或有累积2 年以上类似检测设备操作经验，且经培训合格并取得合格证书。
实验室主管需具备大专(含)以上学历，且已累积3 年以上检测设备操作经验或2 年以上.5.人员培训：相关检测人员培训方式可为内训、仪器公司或第三方实验室培训，培训时间不得少于6 小时,内训时由实验室主管进行（实验室主管务必要经过外部培训，且经考核合格取得合格证书）.所有培训人员必须经过考核合格后方可上岗。
对于休假超两个月的人员务必要接受再次培训，考核合格后才可上岗作业。
6．培训内容：应包含：二次元影像测量仪设备（含软体）的操作、维护和保养、注意事项等。
7．操作前准备：仪器部件说明（序号如下图）：1）摄像机罩 2）上光镜及倍数调节钮3）样品放置台4）Y轴转动手柄5）Z轴转动手柄 6）软件控制界面7）X轴转动手柄 8）镭射开关9) 总电源开关 10)底光亮度调节按钮11) 表面光源亮度调节按钮 12)仪器底座文件类别三阶文件文件编号KK-QA3C-0061文件名称二次元影像测量仪操作规范制订日期14年12月11日版本V/1 页次3/6 123498761011125。
二次元使用规范SOP
仪器名称
※作业步骤※示意图一:操作员条件要求： 1.电脑开机后点击YG2009A进入测量程序界面。
（图1）
①操作员经过该仪器的上岗培训并认可； （图2）①工作环境：温度0℃～40℃；
三:使用前点检要求
※注意事项①使用前先按计量仪器点检表点检, 发现异常停止使用,再报告组长或主管.2.匀速缓慢调节焦距及移动坐标轴。
①不可用硬物碰撞仪器，非计量检修人员
，严禁拆卸、改装和修理。
②不用时应保持清洁、干燥，存放处应
避免振动和腐蚀性气体以及高温、
低温、磁场等的影响,注意轻拿轻放.
制作发行检测仪器使用规范-SOP
制定日期
修订日期核定品管工程 阳光不能直射。
1.测量时取放部品时动作轻缓，避免碰撞测试镜头。
3.测试完成后关机步骤：①退出测量程序②关闭电脑③关电源四:日常保养
二:环境要求
5.调节镜头焦距，使待测部品清晰显示于显示屏上。
湿度30%～70%。
6.移动坐标X\Y轴对待测部品进行取点测量。
（图4）②使用环境：低灰尘、无油污、
1/1※操作条件
2.打开测量仪开关POWER。
（图2）
3.将待测部品放入测量台。
（图3）
4.调节仪器上、下光亮度CONTOUR、SURFACE至适当位置二次元测量仪规范编号WI-PG-018版 次 A.0页 次 二次元测量图1 图2
图3 图4。
二次元影像测量仪操作规范【技巧】
二次元影像仪作为精密检测仪器，在测量中需要有符合标准的测量基础要求，这样才能让二次元影像仪正确的完成测量。
1、影像测量仪正确的人员：测量人员应当能胜任工作并了解所要做的工作目的。
2、影像测量仪论证的一致性：在一个地方测量应当与在其他地方进行测量一致。
3、正确的过程：所有的测量的过程应当经深思熟虑并与国家或国际标准相一致。
4、影像测量仪正确的测量：测量过程应当满足已经协议的并且进行了良好定义的要求。
7、影像测量仪正确的工具：应当采用经论证适合于工作目的的、精度合适的设备和方法进行测量。
8、定期的回顾：应当由内部及外部独立的部门对所有测量设施和过程的技术性能做出评估。
只有正确的操作过程，才能完成二次元影像仪的测量任务。
如何选择适合影像测量仪使用的镜头，让影像测量仪发挥测量功能，这是是关乎影像测量仪性能的关键。
为了让更多的人能够熟练掌握影像测量仪的操作何用这样也对于一些发展和格局的体现我们将会对影像测量仪的把握和过程的特性实现更多的努力争取我们发展的特点也将会实现我们的格局与服务，影像测量仪的特点和要求的办法我们更多的是为自己的考虑。
影像仪(二次元)常用镜头根据镜头的性能和外形区分，目前主要有四种类型的镜头，主要有自动变焦镜头、P型等类型，分别叙述如下：1.P型镜头(1)清晰度根据校正块、实际对象成像反映来进行判断。
(2)光学放大倍率为0.7-4.5X，即0.7倍到4.5倍之间共九种倍率。
(3)自动定位镜头，本身瞳焦已经调节好，需要检验从大倍率到小倍率的清晰度，是否一致、是否清晰。
(4)检验同轴度，即大倍率到小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
2.自动变焦镜头(1)光学放大倍率为0.7-4.5X。
(2)清晰度根据校正块、实际对象成像反映来进行判读。
(3)为自动定位镜头本身瞳焦已经调节好，需要检验从大率到小倍率的清晰度，是否一致、是否清晰。
(4)检验同轴度，即大倍率到小倍率取像在同一位置，不能偏移或偏移太大，均视为不良品，必需重新更换镜头。
二次元测量仪安全操作规程
实业有限公司版 次 A0 二次元操作指导书页 次2 / 2一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果，为产品的测量作出可信的判定，延长仪器的使用寿命。
二、范围适用于本公司影像测量仪的操作。
三、 职责3.1 只有经过培训合格者且经授权后才能对本仪器进行操作。
并且要严格按照本规程来进行试验操作。
四、操作步骤4.1 打开电脑主机及显示器电源开关，进入WindowsXP 操作界面，双击M2D-AT 图标，进入软件的操作界面。
4.2倍数的选取：根据被测物体的大小然后通过旋转CCD 上的转动装置来选择与之最适合的倍数（0.7，1，2）例如实物较小就可以选择高倍率来进行操作。
4.3具体操作：首先打开电源开关，之后打开底光灯（必要时打开顶光灯），将光学标准片正放与载物玻璃板上，通过旋转Z 轴升降手柄，把影像调整到最清晰的程度，通过旋转X ，Y 轴控制手柄来使光标到达指定位置，等十字光标成红线闪烁时即可取点。
4.4 根据需要，在菜单栏选择合适的测量工具进行测量。
4.5软件间的转换：根据需要，必要时要将所测绘图元载入到CAD 软件里进行编辑和处理。
在菜单栏中的直接选择 “AutoCAD “选项,将所测图形直接转换到AutoCAD 系统进行所需要的操作。
五、维护和保养5.1测量完成后要在载物玻璃台擦拭保洁,定期向X 、Y 、Z 各轨道面上注润滑油。
5.2若发现仪器在使用中有故障或其他异常，应停此操作,并及时向计量人员反馈。
不得私自对仪器进行拆卸。
5.3本仪器应每年至少检定一次。
电源 底光灯顶光灯。
二次元影像测量仪操作规程
二次元影像测量仪操作规程
二次元影像测量仪操作规程
一、准备：
1、检查投影仪开关是否处于关断位置；
2、检查开关电源、投影仪电路是否处于接通状态；
二、操作：
1、启动机台总电源；
2、开启计算机；
3、开启投影仪操作软件；
4、将校准片放在测量台面上，点击软件菜单里的“校正”对投影仪进行校准；
5、校准结束后，将待测产品放到测量夹具上，然后将夹具轻放到投影仪操作平台上，靠在固定夹具上；
6、依据产品的尺寸及规格，设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量；
7、测试结束后记录相关的数据并进行下一轮测量。
三、结束：
1、关闭操作软件程序（先将必要的档案存盘）；
2、关闭计算机；
3、关闭机台；
4、若无后续测试，盖上防尘罩。
四、注意事项
1、出于安全和对测量的精度影响，请勿直接接触机器内部器件以及表面光源中间部分的镜头；
2、定期擦拭载物台及周围部分，避免灰尘进入机台内部以致影响机台精度；
3、本仪器为高精度仪器，非专业人员严禁操作；
4、切勿在载物台上摆放超过承重的对象，以免损坏机台；
5、在日常操作过程中应注意防止载物台面的划伤；
6、请勿在计算机上擅自安装或卸载软件，以免导致系统崩溃或操作软件无法正常运行；
7、定期对仪器加润滑油以保持仪器的精度；
8、严禁人手扶或靠在机台上，以免机台失去精度。
二次元测量仪器操作规范
一.操作流程图1.测量产品流程图2.关闭电脑及仪器流程图二．操作说明1．把电脑打开，点击电脑桌面上的测量软件（注：点击软件前先把测量平台X轴/Y轴朝同一方向推至最顶点做复位处理），出现对话框后点击“确认”进入测量软件系统。
2．点击测量系统介面右下角的灯泡开启示图打开灯泡。
（备注：灯泡分有下灯【常用灯】，上灯，扇形灯几种。
灯泡示图旁边有调节灯光亮度的图标。
）3．把要测量的零件摆放于测量平台上，（注：摆不平的产品需用辅助工具使其摆出与图纸相符的示图来。
）采用调节倍数或升降高度使产品图形能在测量系统介面上显示清楚。
4．按照图纸要求测量要测量的位置，选择测量系统介面内的相对应的画图命令，画好图形后再点击测量系统介面内的测量命令进行测量。
比如：测量角度请选择直线或多段直线画图命令把要测量的角度的两条边画出来，点击一下测量角度命令，用光标再点击刚才所画的两条线测量结果就会显示出来。
（测量边较长时请选用多段直线命令。
采用多段直线命令时，段数取完后按回车键”Enter”确认后所画的直线才能出现在测量系统图画框内。
比如：多段画圆.多点画直线…都需要这样.）其它测量方法请参考操作台说明书。
5．测量完成后，请把测试品丢到废品盒内或带走不要留在测量平台上。
6.软件的具体操作详细见《软件使用说明书》四.机台保养注意事项：1．不能用湿抹布之类的物品擦拭机台。
机台上所有零部件均不能沾有水滴。
2．标定板轻拿轻放，不能摔坏，重新校正比例尺时，将标定板上刻有“2005”字样的面朝上。
3．机台玻璃上放工件测量时，要轻拿轻放，不能砸坏机台玻璃。
4．软件加密狗专人使用，不能丢失。
5．测量完毕后，导轨需要归位，半年左右上一次导轨白油。
6．测量完毕后，一定要将仪器光源关掉，以此延长光源使用寿命。
7．测量完毕后，需盖上防尘罩。
五.电脑使用说明1.仪器所配备的电脑只能用于专业测量；2.电脑可链接打印机；3.此电脑不可以用于上网，不能随意安装不明软件；4.在插入U盘前，请先用杀毒软件清理病毒；5.开机时，先开显示器，然后再打开主机开关，关机时，先关闭电脑主机，再关闭显示器；6.电脑在雷电天气请勿使用，电压不稳的情况下，请勿使用。
影像测绘仪(二次元)操作指导书
三、操作方法：
1、打开测绘仪总电源开关POWER及LIGHT POWER；
2、选择好测量时所用的放大倍数镜头,再用鼠标左键点击M”中选择镜头所放大的倍数,再按“确定”;
3、将被测物置放于工作台上，调节Z轴焦距手柄使被测物图像显示最清晰;
四、保养方法：
1、工作平台上的玻璃、放大镜均不可用手或布擦试，要用脱脂棉擦试;
2、机台部分,外表经常擦试,保持清洁;
3、必须定期给仪器加润滑油,以保调节手柄之灵敏.
f、点到线标注：可标注任意点到直线的垂直距离,并可快照下来保存图形、图像及标注数据;
g、测量角度：可以标注任意两条非平行线之间的夹角,并可快照下来保存图形、图像及标注数据;
h、文字标注：可在画面任意处标注所画图形或标尺的详细说明,并可快照下来保存图形、图像及标数据;
5、详细操作方法,请参照《SOV-1510M软件操作说明书》.
影象测绘仪使用及维修保养指示书
编制人
审核人
批准人
日期
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-067
AO
/
首次发行
/
一、目的：
为了规范操作方法,正确使用及保养测试制备,避免损坏、增加测试准确度.
二、使用范围：
1．测量圆弧、圆的半径、直径.
2、测量角度、顶点的位置.
4、标注菜单功能：
a、线性标注：可按坐标系的X、Y方向标注任意两点的X、Y向的线性距离;
b、对齐标注：可以标注任意两点之间的距离;
c、坐标点标注：可标注任意点在客户坐标系中的X、Y坐标位置;
二次元光学影像测量仪安全操作及保养规程
二次元光学影像测量仪安全操作及保养规程1. 引言二次元光学影像测量仪是一种先进的测量仪器，主要用于测量和检查工件的尺寸、形状和表面特征。
为确保操作人员的安全以及保证仪器的长期正常运行，本文档提供了二次元光学影像测量仪的安全操作和保养规程。
2. 安全操作规程2.1 使用前的准备在使用二次元光学影像测量仪之前，需要进行以下准备工作： - 确保工作环境通风良好，并保证仪器周围没有易燃、易爆物品； - 检查仪器是否放置在平稳的台面上，避免仪器晃动或倾斜； - 确认仪器的电源连接正确并可靠。
2.2 操作仪器在操作二次元光学影像测量仪时，需要注意以下事项： - 严禁将手指、工具或其他物品伸入仪器的测量区域； - 在测量过程中，应保持仪器周围的工作台面整洁，避免杂物进入测量区域；- 操作过程中，不要随意更改仪器的设置参数，确保仪器以预定的方式进行测量； - 若仪器出现异常情况或故障，请立即停止使用并及时向维修人员报告。
3. 保养规程3.1 日常清洁为确保二次元光学影像测量仪的正常运行，需要定期进行日常清洁： - 使用柔软干净的布擦拭仪器的外部表面，不要使用有刺激性和腐蚀性的清洁剂； - 定期清理仪器的测量区域，去除灰尘、杂物和指纹等； - 清理仪器时，务必断开电源，并避免清洁液进入仪器内部。
3.2 定期维护二次元光学影像测量仪需要定期进行维护，以保障其长期稳定的工作状态： - 根据生产厂家的要求，定期更换仪器的滤镜、标准板等易损件； - 检查仪器的光源、镜头等部件是否正常工作，并及时更换故障部件； - 验证仪器的测量精度，必要时进行校准和调整。
3.3 环境要求为保证二次元光学影像测量仪的准确性和稳定性，需要满足以下环境要求： - 温度：15℃~30℃； - 相对湿度：30%~75%（无凝露）； - 光照条件：避免强光直射测量区域。
4. 总结本文档总结了二次元光学影像测量仪的安全操作和保养规程，以确保操作人员的安全和仪器的长期正常运行。
二次元测量仪使用方法
任务名称：二次元测量仪使用方法一、引言二次元测量仪是一种用于测量二维物体尺寸和形状的专用工具。
它采用先进的光学技术和数字图像处理算法，能够快速、精确地获取物体的尺寸信息。
本文将就二次元测量仪的使用方法进行全面、详细的介绍。
二、二次元测量仪使用方法2.1 准备工作在使用二次元测量仪之前，需要进行一些准备工作。
具体步骤如下： 1. 将二次元测量仪放置在平稳的台面上，保证其稳定性。
2. 接通电源，并确保仪器处于正常工作状态。
2.2 测量物体使用二次元测量仪时，需按照以下步骤正确操作： 1. 将待测物体放置在测量区域内，保证物体与仪器的相对位置稳定不变。
2. 调整仪器的对焦距离，确保物体清晰可见。
3. 打开测量软件，并进行标定操作，以提高测量的准确性。
4. 在测量软件中选择测量模式，如线段测量、角度测量等。
5. 使用鼠标在屏幕上选取待测物体的相应特征点。
6. 根据软件提示，按照一定的顺序选择特征点，完成测量操作。
7. 等待测量结果的显示，记录测量数值或保存测量数据。
2.3 数据处理与分析测量完成后，可以进行数据处理与分析，以获取更多的信息。
以下是常用的数据处理与分析方法： 1. 数据校正：根据已知标准尺寸，对测量数据进行校正，提高测量的准确性。
2. 数据比较：将不同时间、不同对象的测量结果进行比较，分析物体的变化。
3. 数据统计：对多组测量数据进行统计分析，计算平均值、方差等。
4. 数据可视化：使用图表工具将测量数据可视化，更直观地展现结果。
2.4 注意事项在使用二次元测量仪时，需注意以下事项： 1. 保持测量环境的稳定性，避免光线干扰、震动等影响测量结果的因素。
2. 定期对仪器进行检查和维护，确保其性能和精度。
3. 遵守使用手册中提供的操作规范，避免误操作导致的测量错误。
4. 注意个人安全，避免在测量过程中发生意外情况。
三、总结二次元测量仪是一种精密的测量工具，通过本文对其使用方法的介绍，相信读者对二次元测量仪的操作有了更深入的了解。
二次元影像测量仪操作规程
二次元影像测量仪操作规程一、实验前准备1.接通仪器，电脑电源2.准备好待测量零件，相应图纸，磁性固定块3.检查测量仪各部件工况是否良好，将测量仪擦拭干净4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。
5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。
（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。
（3）将设置好坐标轴的文件保存为DXF 格式，存档。
（4）关闭软件重新打开，将待测零件放入镜头下方，调整好焦距，坐标系选择为工件坐标系，清除坐标系上的X、Y、Z的坐标值。
影像二次元操作指导书
深圳市XXXX 有限公司
编号:XX-WI-04
标题: 影像二次元操作指导书 版本：A 修订次数：REV.0 生效日期： 2022年5月23日 页 码： 第 1 页共 1 页
1.目的
制订影像二次元操作作业指导、合理使用设备、延长设备寿命、减低设备故障。
2.适用范围
适用于公司影像二次元操作作业。
3.操作步骤及注意事项
3.1开机步骤:
打开总电源开关→启动电脑、表面开关、轮廓开关.
3.2 使用方法:
3.2.1 选好适合量测工件的倍率.
3.2.2 把量测物放到投影机量测平台上, 调节光度和焦距.
3.2.3 移动X 轴或Y 轴来确定所要量测的尺寸.
3.2.4 打开表面开关, 可进行表面投影.
3.3 关机步骤:
关掉表面开关、轮廓开关→电脑→总电源开关.
3.4 注意事项:
3.4.1 使用后必须关掉灯光电源, 以免烧坏灯泡.
3.4.2 不得用手触摸投影屏幕, 保持表面清洁.
3.4.3 如影像二次元出现异常, 马上汇报上级主管, 并通知专业人员维修, 不得私自进行维修.
4.维护指引
4.1保养方法:
4.1.1 每天检查摇臂是否润滑、各形状是否正常等。
4.1.2每次用完之后让电脑处于待机状态.
4.1.3使用完之后用无尘布、玻璃水将影像仪工作台及机
身擦试干净.
4.1.4每周给X 轴、Y 轴螺杆及滑轨上润滑油.
4.2 将保养结果记录于<影像二次元保养记录表>中。
制定
审核 批准 日期。
二次元影像测量仪操作说明说明书
二次元影像测量仪操作说明1 软件安装 (1)1.1 安装软件 (1)1.2 安装相机驱动 (1)1.3 安装加密狗驱动 (1)2 软件使用 (2)2.1 界面介绍 (2)2.1.1 菜单 (2)2.1.2 工具栏 (4)2.1.3 状态栏 (4)2.2 功能介绍 (4)2.2.1 载入数据 (4)2.2.2 相机标定 (6)2.2.3 直线距离测量 (6)2.2.4 圆测量 (8)2.2.5 角度测量 (9)2.2.6 修改测量 (10)2.2.7 自动捕捉 (11)2.2.8保存测量 (11)1 软件安装1.1 安装软件二次元影像测量仪软件为免安装软件，双击直接运行。
1.2 安装相机驱动安装相机驱动（可以是任何一款支持DirectShow相机）1.3 安装加密狗驱动注：本软件支持DirectShow相机，如果用户没有增加相机，则可导入8位和24位图像进行二次元测量,如果没有软件狗，则软件只能正常使用20秒。
2 软件使用运行，进入程序主界面。
2.1 界面介绍2.1.1 菜单主菜单如下：（1）文件菜单：载入影像、导入测量、保存测量。
（2）测量菜单：包含了所有测量工具。
（3）查看菜单：显示/隐藏 工具栏，状态栏。
（4）帮助菜单：操作说明等相关信息。
2.1.2 工具栏分别对应于上述菜单，移动到按钮附近会提示相应按钮的功能，方便操作。
2.1.3 状态栏分别显示（软件狗信息，检测提示，放大率，行，列，RGB颜色，公司信息）特别注意：如果提示为：说明是有软件狗时的正常使用，如果提示为：说明，软件没有找到软件狗，还能再正常使用20秒。
2.2 功能介绍2.2.1 载入数据1、 影像数据(三种方式)（1）、软件会自动读取Data/Example.bmp图像，如果没有找到文件，则提醒：（2）、如果没有找到1，则软件自动打开DirectShow相机获取影像数据；（3）、通过载入图像，可以替换1、2二种数据。
2、测量数据默认导入上一次检测保存的数据，没有上次测量没有保存就直接退出测量，则提示：2.2.2 相机标定2.2.3 直线距离测量1 水平直线距离测量在添加按钮按下时，点击，在图像上任意左击二次，可生成测量结果。
二次元影像测量仪操作规程 二次元影像测量仪常见问题解决方法
二次元影像测量仪操作规程二次元影像测量仪常见问题解决方法二次元影像测量仪是汽车零部件、电子、仪表、塑料等行业常用到设备之一，是对点、线、点线距、平行线距、角度、弧、多点回归圆、两圆圆心距等及三维尺寸的量测，找出产品在生产过程中的缺陷和瑕疵。
严谨的操作规程，能够在很大程度上提高影像测量仪的测量精度。
同时这也是培育专业操作人员的紧要标准，下面武汉安德信我为大家介绍一下影像测量仪的操作规程：、我们要检查一些零部件的相关图纸表格等，目的是对于测量的方法进行了解，规划检测方案，这也是进行开始测量前的准备工作，也是不可或缺的。
第二、零件的吊装过程，假如是零件比较小是比较简单的，但是对于比较大的、重点的零件或者工件，注意遵守吊车安全的操作规程，保护测量机和零件，由于碰撞可能影响测量的精度，我们应当流出充分的测量空间，这样便利我们进行相关的操作，同时对于特别重的零部件，我们在测量完成后要立刻的办理操作台，由于可能会压坏影像测量仪。
第三、安装探针及探针附件这是必要的程序，也是正式测量的开始，安装过程中应当当心，用力不要过猛，目的就是能够保证的测量效果，同时注意检查探针工作是否正常。
二次元影像测量仪的安装及注意事项介绍二次元影像测量仪简称二次元，又称二次元测量仪，是一种精密的检测仪器。
因此在安装新机的过程中，要特别注意相关细节。
一旦疏忽了某个小小的因素，都有可能会影响整台影像仪的测量精度。
下面我们就来普及一下二次元影像测量仪的安装步骤：1、新开机在运至安装地点要避开一路颠簸。
装卸车辆时，注意轻上轻下。
为新机选择一个相对水平平整一点的场所。
安装影像仪之前先取出说明书，并认真认真的阅读。
2、安装地面底脚。
地面底脚是由金属支架和橡胶垫制造的，并且高度可做任意调整。
因此安装好地面的底脚是一个紧要的环节。
安装完后，可以用水平仪器检测是否合格。
3、安装三个坐轴固定架。
4、可以拿工件做一个试测。
5、光源不要频繁的开关。
6、仪器的电脑可以不要连接网络。
二次元影像测量仪安全操作及保养规程
二次元影像测量仪安全操作及保养规程1. 引言二次元影像测量仪是一种高精度测量工具，广泛应用于制造业、机械加工、航空航天等领域。
然而，在使用过程中，若操作不当或不加维护保养，可能会对设备及人员造成损害和伤害。
因此，编写本文档旨在为使用者提供二次元影像测量仪的安全操作和保养规程，以确保设备的正常运行和操作人员的安全。
2. 设备的安全操作规程在使用二次元影像测量仪时，必须遵守以下安全操作规程：2.1 设备的安装1.在室内使用二次元影像测量仪时，应选择干燥、无尘的地方进行安装，并确保设备周围的空气流通畅通。
2.确保设备上有足够的空间来操作，不要放置其他物品，如化学品等。
2.2 设备的操作1.操作人员在使用前必须参照设备说明书，了解仪器的操作方法和规则。
2.操作人员应该仔细检查设备的电源插头是否牢固，确保电源线路的正确接地。
3.在进行操作前要核对设备是否已正确运行，确保所有测量参数都已配置好。
4.严禁手部靠近运动轴线和镜头，避免意外碰撞。
5.禁止在设备运行时做任何移动或调整动作，如需要调整仪器或更换零部件，请先停机操作。
6.在仪器使用过程中，如出现异常操作，应立即停止操作并通知资深维修人员。
2.3 设备的维护1.负责保养的人员应当按照说明书要求进行定期检查和维护，确保设备处于正常状态。
2.设备表面必须保持清洁和干燥。
3.定期清除测量仪器内部积聚的尘埃和杂物，并使用轻微的压缩空气吹洗仪器。
4.如果设备在运行过程中出现异常，应立即停机并通知资深技术维修人员处理。
3. 设备保养规程以下是保持设备寿命并确保稳定性的保养规程：1.设备需要定期进行标定，以保证其准确性和测量精度。
2.成功测量之后，请立即将设备的测量结果及时记录下来，不要重复测量。
3.定期检查仪器镜头和定位准确度，如发现损坏或机械卡滞，请立即联系维护人员处理。
4.应定期检查使用环境和设备的操作方式，更换或修复任何损坏或磨损的零部件。
5.在长时间未使用仪器时，可以使用防尘罩或塑料薄膜等材质进行覆盖物来保持设备清洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统运作文件
二次元影像测量仪操作规范
制订部门：品保部
文件编号：KK-QA3C-0061
版本：V/0
制订（修）日期：2014年12月11日
制（修）订记录
1. 目的：使操作员能熟练掌握仪器的使用操作步骤，延长仪器的使用寿命
，确保样品准确测试。
2. 范围：适用二次元影像测量仪与检测人员
3. 职责：品管部
4. 人员资格:检验操作人员具备高中或同等学历
（含）以上学历，或有累积 2年以上类似检测设备操作经验，且经培训合格并
取得合格证书。
实验室主管需具备大专 （含）以上学历，且已累积 3年以上检测设备操作经验或 2年以上. 5. 人员培训：相关检测人员培训方式可为内训、仪器公司或第三方实验室培训，培训时间不得少于
6小时，内训时由实验室主 管进行（实验室主管务必要经过外部培训，且经考核合格取得合格证书）
.所有培训人员必须经过考核合格后方可上岗。
对于
休假超两个月的人员务必要接受再次培训，考核合格后才可上岗作业。
6 •培训内容：应包含：二次元影像测量仪设备（含软体）的操作、维护和保养、注意事项等。
7 •操作前准备：
仪器部件说明（序号如下图）：
1）摄像机罩
3）样品放置台
2 ）上光镜及倍数调节钮 4） 丫轴转动手柄 5
）Z 轴转动手柄 6 ) 软件控制界面 7
）X 轴转动手柄 8 ) 镭射开关 9)
总电源开关 10) 底光亮度调节按钮 11)
表面光源亮度调节按钮 12) 仪器底座
-6
2
9 US*
8 3
2-
文件
三阶文件文件编号KK-QA3C-0061 类别
3/6
8. 测量方法：
1）先打开仪器总电源开关和电脑开关，双击电脑桌面测量软件图标，打开运用软件。
2 ）将待测工件放置于工作台上；。
3 ）测量时，将工件固定在测量支局上，调节光源光线亮度及X、丫轴转动手柄，目视测量基准线，调节Z轴转动手柄和变倍镜头，使显示屏上成像清晰。
4）进入二次元工作操作界面，根据图纸和测量要求，点选软件界面的相关功能按钮进行测量、编辑等操作，在量测结果区读取数据并记录。
5）工件测量完成后，将二次元工作台面清理干净，X轴、丫轴调回中间位置，先关掉测量软件，再将电脑和仪器总电源开关关掉。
9. 仪器的维护及保养：
1 ）仪器应放在清洁干燥的室内，避免光学零件表面汗损、金属零件生锈、成爱杂物落入运动轨道，影像仪器性能。
2 ）仪器使用完毕，工作台面应随时擦拭干净。
3）玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。
绝不能用有机剂擦拭油漆表面，否则会使油漆表面失去光泽。
4 ）仪器精密部件，如影响系统、工作台、光学尺以及Z轴传动机构等均需精密调整，所有调节螺丝与坚固螺丝均已固定，不
可自行拆卸。
5 ）仪器的传动机构和运动导轨，应定期（每月一次）加润滑油保养。
9.注意事项：
1）测量期间，摇动X轴、丫轴及Z轴时须力道均匀，不可用力过大、过猛。
2 ）移动仪器时，需将所有的电源断开，禁止带电插拔。
3 ）更换灯胆时，不能用手直接接触灯胆，必须隔塑料袋接触灯胆，再放入灯座。
4 ）仪器如发生故障，不可私自进行拆卸、维修，应报主管经专业维修人员进行维修或调整。
