顶管工程施工工法顶管工程施工工法一、前言顶管工程施工工法是一种在地下进行管道施工的方法。
相对于传统开挖法，顶管工法可以减少地面破坏，降低施工成本，提高工程施工效率。
本文将介绍顶管工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并提供一个工程实例。
二、工法特点顶管工法以无开挖和少地面破坏为特点，通过地面掘进机和以力学推力为主的推进方式进行施工。
该工法施工速度快、安全性高，适用于各种地质条件下的地下管道施工。
三、适应范围顶管工法适用于各种管道施工，尤其适用于交通干线、城市道路、高速公路、铁路、隧道等建设中需要快速施工的管道工程。
四、工艺原理顶管工法依据地质情况，采取预埋顶管段的方式，在地面上进行推进。
设备包括盾构机、推进缸、密封装置、管道支承系统等。
施工过程中，首先进行钻孔并预埋顶管段，然后通过推进缸推动顶管段向前推进，同时注入推进液体进行泥浆封固，确保顶管的推进稳定和安全。
五、施工工艺顶管工法的施工过程包括准备工作、钻孔、预埋顶管段、推进及封固、后续加管和回填工作等阶段。
在每个阶段中，需要进行详细的工艺操作和监控，以保证施工进展顺利。
六、劳动组织顶管工法的施工需要设计合理的劳动组织，并确保施工人员的技术水平和操作能力。
合理的劳动组织能够提高施工效率，保障施工质量。
七、机具设备顶管工法需要使用盾构机、推进缸、密封装置、管道支承系统等设备。
这些设备要具备稳定性、可靠性和高效性，以保证施工的正常推进。
八、质量控制顶管工法的施工质量控制包括材料和设备的质量控制、施工工艺的控制和施工现场的监控。
只有确保质量控制到位，才能保障施工过程中的质量达到设计要求。
九、安全措施顶管工法的施工中存在一定的安全风险，包括地质条件变化、设备故障以及工人操作不当等。
因此，需要加强施工现场的安全管理，进行风险评估并制定相应的安全措施，确保施工过程的安全性。
十、经济技术分析顶管工法的施工周期相对较短，能够显著缩短工程周期，减少施工成本。
顶管施工方式(一)
顶管施工方式（一）引言概述：顶管施工方式是城市地下管线工程中常用的一种施工方法。
它通过在地下开挖一条通道，将管线顶置于通道内进行铺设和安装。
本文将从施工前的准备工作、通道开挖与支护、管线铺设、顶管机械选择和优化、施工质量控制等五个大点展开，详细介绍顶管施工方式的相关内容。
一、施工前的准备工作1.勘察工作：确定工程范围、地下管线走向和埋深等参数；2.材料准备：采购管线材料，准备好所需的辅助材料和施工设备；3.施工方案制定：根据勘察数据和设计要求，制定详细的施工方案；4.安全措施：制定安全操作规程，安排专业人员进行安全教育培训。
二、通道开挖与支护1.开挖方式选择：根据地质情况和管线要求选择钻孔顶管、机械挖掘或爆破等开挖方式；2.支护结构设计：根据地层情况确定合适的支护结构，如钢支撑、混凝土衬砌等；3.通道开挖施工：按照设计要求进行通道开挖，并及时进行地表沉降监测；4.支护结构施工：将支护材料按照设计方案进行施工，确保通道的稳定性和安全性；5.注浆施工：对地层进行注浆处理，提高地基的稳定性和承载能力。
三、管线铺设1.管线选材：根据设计要求和使用环境选择合适的材料，如钢管、HDPE管等；2.管线布置：按照设计要求进行管线的布置和连接，保证管道畅通无阻；3.管线安装：进行管线的连接和固定，确保管线的牢固性和密封性；4.管道绝缘保护：对管线进行绝缘处理，提高管线的使用寿命和安全性；5.管道试验：进行管道压力试验和泄漏测试，确保管道的质量和安全性。
四、顶管机械选择和优化1.顶管机械种类：介绍常用的顶管机械种类和特点，如推力式顶管机、液压顶管机等；2.机械选择原则：根据工程规模、地质条件和管线要求等进行机械的选择和优化；3.机械操作技巧：介绍顶管机械的操作技巧和注意事项，确保施工的顺利进行；4.机械维护保养：对顶管机械进行定期维护保养，延长机械使用寿命；5.机械改进与创新：介绍顶管机械的改进和创新，提高施工效率和质量。
什么是顶管施工法
什么是顶管施工法长期以来,城市建设过程中，城市道路被频繁开挖严重影响了人民的生活.一项非开挖施工技术——顶管施工技术，不需开挖地面,并且能够穿越公路、铁路、河道、湖泊、建筑物、以及各种地下管线等，解决了市政施工难题，而且，顶管施工随着城市建设的发展已越来越普及，已运用到给排水、煤气、电力、通信等管道的施工。
广东省基础工程公司近几年来用先进的顶管施工技术，解决了一个个难题，为城市建设的文明施工、快捷施工做出了贡献。
据介绍，目前,顶管施工常采用的施工方法分为敞开人工手掘式和密封机械式顶管施工方法，其中机械式顶管施工常用的施工方法又有泥水平衡式和土压平衡式两种,顶管施工常用的管材有砼管、钢管、玻璃夹砂钢管.施工所采用的主要设备为信息化及全自动化泥水平衡顶管机。
顶管施工的基本原理为：从地面开挖两个基坑井，然后管节从工作井安放,通过主顶千斤顶或中继间的顶推机械的顶进，推动管节从工作井预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井的预留口穿出,形成管道的施工。
顶管工法主要有以下几种：目前顶管所常见的几种土质1、淤泥质黏土：此种软土的形成是在较弱的海浪岸流及潮汐的水动力作用下逐渐形成的。
土的颜色多呈灰色或黑灰色，光润油滑且有腐烂植物的气味，多呈软塑或半流塑状态.其天然含水量很大,一般都大于30％，饱和度一般大于90%，液限一般在35—60％之间，软土的天然重度较小,约在15—19KN/m3之间.孔隙比都大于1，因其天然含水量高、孔隙比大，就带来了软土地基变形大，强度低的特点.2、砂性土:由于曾受到海水的冲击，部分地区沉积层含有海水所搬运的大量沉积物，其中主要为细砂及粉砂。
由于含黏土的成分较少,我们可称之为砂性土。
砂性土的土颗粒较一般的黏土大，一般在20μ以上，土颗粒之间的凝聚力较小,呈单粒结构。
孔隙比较大，很容易在水动力的作用下产生流沙现象。
3、黄土：凡以风力搬运沉积又没有经过次生扰动的、无层理的黄色粉质、含碳酸盐类并具有肉眼可见的、大孔的土状沉积物成为黄土（也称原生黄土），其它成因的、黄色的、又常具有层理和夹有砂、砾石层的土状沉积物称之为黄土状土(也称次生黄土).4、强风化岩：强风化岩是指风化很强的岩石，此种土质的组织结构已大部分破坏，矿物成分已显著变化，含有大量黏土质黏土矿物。

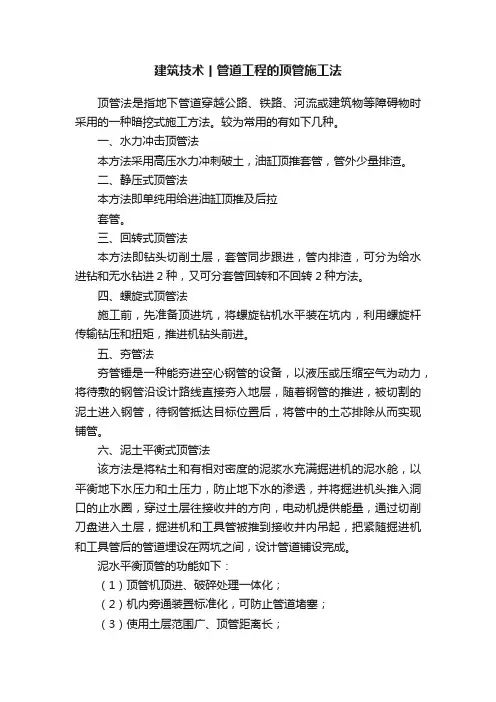

建筑技术丨管道工程的顶管施工法
