课程设计基于51单片机的数控直流电源设计学号：XXXXXXXXXX姓名：XXX日期：2021年12月目录第1章绪论 (1)1.1 课题的背景及意义 (1)1.2 课程设计的主要内容 (1)第2章系统总体设计 (3)2.1 方案设计与论证 (3)2.2 系统总框图 (4)第3章硬件设计 (6)3.1 硬件选型 (6)3.1.1 系统供电局部 (6)3.1.2 控制器局部 (6)3.1.3 显示局部 (6)3.1.4 键盘局部 (6)3.1.5 数模/模数转换局部 (7)3.1.6 掉电记忆局部 (7)3.2 硬件电路设计 (7)3.2.1 电源模块 (7)3.2.2 DA转换模块 (8)3.2.3 电压调整模块 (9)3.2.4 键盘模块 (10)3.2.5 EEPROM拓展模块 (11)3.2.6 显示模块 (12)第4章软件设计 (13)4.1主顺序流程 (13)4.2 键盘顺序流程图 (14)4.3 EEPROM读写顺序流程 (15)4.4 DAC0832顺序流程 (16)4.5 TLC1543顺序流程 (17)第5章系统测试及误差剖析 (18)5.1 系统测试 (18)5.1.1 软件测试 (18)5.1.2 硬件测试 (18)5.1.3 系统全体测试 (18)5.2 误差剖析 (19)结论〔心得体会〕 (21)参考文献 (22)附录一 (23)附录二 (24)第1章绪论1.1 课题的背景及意义电源技术尤其是数控电源技术是一门实际性很强的工程技术，效劳于各行各业。
当今电源技术融合了电气、电子、系统集成、控制实际、资料等诸多学科范围。
直流稳压电源是电子技术常用的仪器设备之一，普遍的运用于教学、科研等范围，是电子实验员、电子设计人员及电路开发部门停止实验操作和研讨不可缺少的电子仪器。
在电子电路中，通常都需求电压动摇的直流电源来供电。
而整个稳压进程是由电源变压器、整流、滤波、稳压等四局部组成。
但是这种传统的直流稳压电源功用复杂、不好控制、牢靠性低、搅扰大、精度低且体积大、复杂度高。
基于单片机控制自校准数控电压源设计12

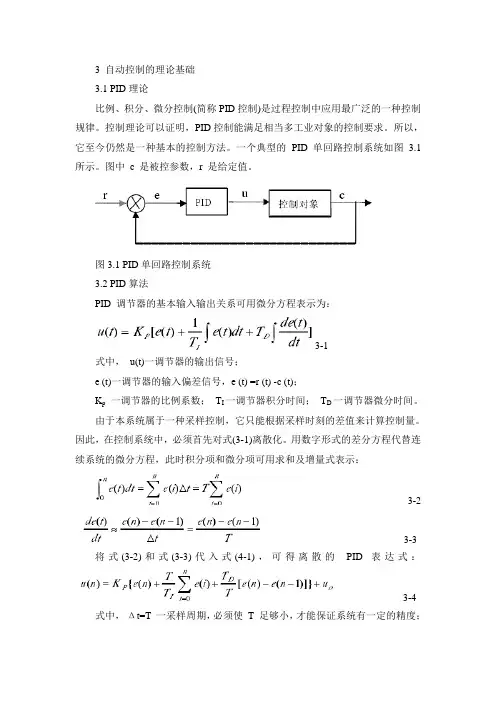

3 自动控制的理论基础3.1 PID理论比例、积分、微分控制(简称PID控制)是过程控制中应用最广泛的一种控制规律。
控制理论可以证明，PID控制能满足相当多工业对象的控制要求。
所以，它至今仍然是一种基本的控制方法。
一个典型的PID 单回路控制系统如图 3.1 所示。
图中c 是被控参数，r 是给定值。
图3.1 PID单回路控制系统3.2 PID算法PID 调节器的基本输入输出关系可用微分方程表示为：3-1式中，u(t)一调节器的输出信号；e (t)一调节器的输入偏差信号，e (t) =r (t) -c (t)；K p一调节器的比例系数；T I一调节器积分时间；T D一调节器微分时间。
由于本系统属于一种采样控制，它只能根据采样时刻的差值来计算控制量。
因此，在控制系统中，必须首先对式(3-1)离散化。
用数字形式的差分方程代替连续系统的微分方程，此时积分项和微分项可用求和及增量式表示：3-23-3 将式(3-2)和式(3-3)代入式(4-1)，可得离散的PID 表达式：3-4 式中，Δt=T 一采样周期，必须使T 足够小，才能保证系统有一定的精度；e (n)一第n 次采样时的偏差值；e ( n 1)一第(n-1)次采样时的偏差值；n—采样序号，n=0, 1，2…；u(n)一第n 次采样时调节器输出。
式中的第一项起比例控制作用，称为比例(P)项，即时成比例地反映控制系统的偏差信号e(t) ，偏差一旦产生，控制器立即产生控制作用，以减少偏差。
第二项起积分控制作用，称为积分(I)项，主要用于消除静差，提高系统的无差度。
积分作用的强弱取决于积分时间常数T，T越大，积分作用越弱，反之则越强。
第三项起微分控制作用，称为微分(D)项，能反映偏差信号的变化趋势(变化速率)，并能在偏差信号值变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减小调节时间。
U0是偏差为零时的初值。
这三种作用可单独使用(微分作用一般不单独使用)或合并使用，常用的组合有：P 控制、PI 控制、PD 控制和PID 控制。
毕业设计(论文)-基于单片机的数控稳压电源设计
哈尔滨学院本科毕业论文（设计）题目：基于单片机的数控电源设计院（系）：理工学院专业：电子信息工程年级：2006级姓名：学号：指导教师：职称：2010年6月19 日目录摘要 (1)Abstract (2)前言 (3)第一章系统要求与方案选择 (4)1.1概述 (4)1.2系统要求 (5)1.3方案选择 (5)1.2.1开关稳压电源 (5)1.2.2线性稳压电源 (6)1.4最终方案 (6)第二章系统的硬件设计 (7)2.1系统的总体框图与基本原理 (7)2.1.1系统的主要性能指标 (7)2.1.2原理框图 (7)2.1.3系统整体设计 (7)2.1.4系统工作原理 (8)2.2供电电路 (8)2.2.1供电电路供电原理 (8)2.2.2供电电路图 (10)2.3人机界面电路设计 (11)2.3.1 AT89S51简介 (11)2.4.1 D/A转换器的选择 (15)2.4.2 D/A转换电路原理与应用 (15)2.5A/D转换电路及其与单片机接口 (16)2.5.1 A/D转换器的选择 (16)2.5.2 A/D转换电路应用 (17)2.5.3 A/D转换电路及其与单片机接口电路图 (17)2.6反馈稳压及保护电路 (17)2.6.1串联反馈式稳压电路工作原理 (18)2.6.2保护电路工作原理 (18)2.6.3串联反馈式稳压电路及保护电路 (18)第三章系统的软件设计 (20)3.1系统软件流程 (20)3.1.1系统流程图 (20)3.2软件设计 (21)3.2.1键盘的软件设计 (21)3.2.2显示的软件设计 (22)3.2.3 D/A的软件设计 (22)3.2.4 A/D的软件设计 (23)第四章系统测试 (24)4.1系统测试 (24)4.2设计总结 (24)参考文献 (25)附录 (26)后记 (27)摘要现实的生活和实验中，常常要用到各种各样的电源，电压要求亦多样化。
如何设计一个电压稳定，输出电压精度高，并且调节范围大的电压源，成了电子技术应用的热点。
基于单片机的数控电压源课程设计(毕业设计)
陕西理工学院课程设计课题：基于单片机直流电压源设计班级：电子103学生学号：1013014093学生：颂镭指导老师：王文洋1设计任务及要求 (1)2方案比较并确定 (1)2.1方案一: (1)2.2方案二： (2)2.3两种方案比较 (3)3．系统硬件设计结构框图 (4)3.1 8051简介 (4)3.2 主要特性 (4)3.3芯片引脚排列与名称 (5)4 键盘控制器MM74C922 (6)4.1 简介 (6)4.2 主要特性 (7)4.3芯片引脚排列与名称 (7)4.4 D/A转换器DAC0832 (7)4.4.1简介 (7)4.4.2 主要特性 (8)4.4.3芯片引脚排列与名称 (8)5．硬件电路设计 (9)5.1 MM74C922接口电路 (9)5.2 DAC0832接口电路 (9)5.3 ADC0809接口电路 (10)5.4 LCD1602C接口电路 (11)5.5 可调稳压源电路 (12)5.6流稳压电路 (12)6．程序设计 (14)6.1主控程序 (14)6.2 D/A子程序 (14)6.3 A/D子程序 (15)6.4 键盘子程序 (16)1设计任务及要求1.设计任务: 设计制作具有一定电压围和功能的数控电源.原理如题目所示(1)基本要求:a 输出电压:围0~15V .步进0.1V纹波不大于10mvb输出电流: 500mAc 输出电压由数码显示d 用”+”.”-”键控制输出电压进行增/减调整2方案比较并确定根据设计要求，小组成员拟列了2个方案，原理上基本能够实现要求2.1方案一:是以型号89C51单片机为控制核心进行设计的，通过按键进行控制，单片机控制数模转换芯片DAC0832，其输出0~7.5V的电压，因为要求电压为0~15V所以必须再经过放大器放大，并通过三端可调正稳压器进行稳压，输出一个较稳定的直流电压，并在数码管上显示出来，并时刻刷新调整电压后的幅值。
a..方框图如下：b..原理图如下：2.2方案二：是以单片机89C51为控制核心，外接按键进行控制，单片机控制8个继电器，且每个继电器串联一个一定阻值的电阻，电阻之间的关系为以2为参数的等比数列，继电器之间为并联形式。
2019年基于单片机的数控电压源课程设计设计.doc
基于单片机的数控电压源课程设计一．系统硬件设计结构框图本数控直流稳压电源的设计以一稳压电源为基础，以高性能单片机系统为控制核心，以稳压驱动放大电路、短路保护电路为外围的硬件系统，在检测与控制软件的支持下实现对电压输出的数字控制，通过对稳压电源输出的电压进行数据采样与给定数据比较，从而调整和控制稳压电源的工作状态及监测开关电路的输出电流大小。
本数控直流稳压电源实现以下功能：键盘可以直接设定输出电压值；可快速调整电压；LCD显示电压值等。
1．5）可编程的32根I/O口线（P0～P3）；6）2个可编程16位定时器；7）一个数据指针DPTR；8）1个可编程的全双工串行通信口；9）具有“空闲”和“掉电”两种低功耗工作方式；10）可编程的3级程序锁定位；11）工作电源的电压为5（1±0.2）V；12）振荡器最高频率为24MHz；13）编程频率3 ～24 MHz，编程电流1mA，编程电压为5V。
1．3芯片引脚排列与名称DIP封装形式的AT89S51的芯片引脚排列与名称如图1所示。
VCC：供电电压。
GND：接地。
P0口：P0口为一个8位，并行，图1 AT89S51的芯片引脚排列与名称漏极开路双向I/O口，作为输出时可驱动8个TTL负载。
该口内无上拉电阻，在设计中作为D/A，A/D及液晶显示器的数据口。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4个TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，该口在设计中低四位作为键盘输入口，高四位与RST作为在线编程下载口。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收/输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，可作为输入。
在作为输出时，P2口的管脚被外部拉低，将输出电流。
该口在设计中作为D/A，A/D及液晶显示器的控制口。
P3口：P3口管脚是带内部上拉电阻的8位双向I/O口，可接收输出4个TTL门电流。
基于单片机的数控直流稳压电源设计
基于单片机的数控直流稳压电源设计一、概述随着科技的飞速发展，电子设备在我们的日常生活和工业生产中扮演着越来越重要的角色。
这些设备的稳定运行离不开一个关键的组件——电源。
在各种电源类型中，直流稳压电源因其输出电压稳定、负载调整率好、效率高等优点，被广泛应用于各种电子设备和精密仪器中。
传统的直流稳压电源通常采用模拟电路设计，但这种方法存在着电路复杂、稳定性差、调整困难等问题。
为了解决这些问题，本文提出了一种基于单片机的数控直流稳压电源设计方案。
本设计采用单片机作为控制核心，通过编程实现对电源输出电压的精确控制和调整。
相比于传统的模拟电路设计，基于单片机的数控直流稳压电源具有以下优点：单片机具有强大的计算和处理能力，能够实现复杂的控制算法，从而提高电源的稳定性和精度单片机可以通过软件编程实现各种功能，具有很强的灵活性和可扩展性单片机的使用可以大大简化电路设计，降低成本，提高系统的可靠性。
本文将详细介绍基于单片机的数控直流稳压电源的设计原理、硬件电路和软件程序。
我们将介绍电源的设计原理和基本组成，包括单片机控制模块、电源模块、显示模块等我们将详细介绍硬件电路的设计和实现，包括电源电路、单片机接口电路、显示电路等我们将介绍软件程序的设计和实现，包括主程序、控制算法、显示程序等。
1. 数控直流稳压电源的应用背景与意义随着科技的快速发展，电力电子技术广泛应用于各个行业和领域，直流稳压电源作为其中的关键组成部分，其性能的稳定性和可靠性直接影响着整个系统的运行效果。
传统的直流稳压电源多采用模拟电路实现，其调节精度、稳定性以及智能化程度相对较低，难以满足现代电子设备对电源的高性能要求。
开发一种高性能、智能化的数控直流稳压电源具有重要意义。
数控直流稳压电源通过引入单片机控制技术，实现了对电源输出电压和电流的精确控制。
