晶体硅电池制作过程

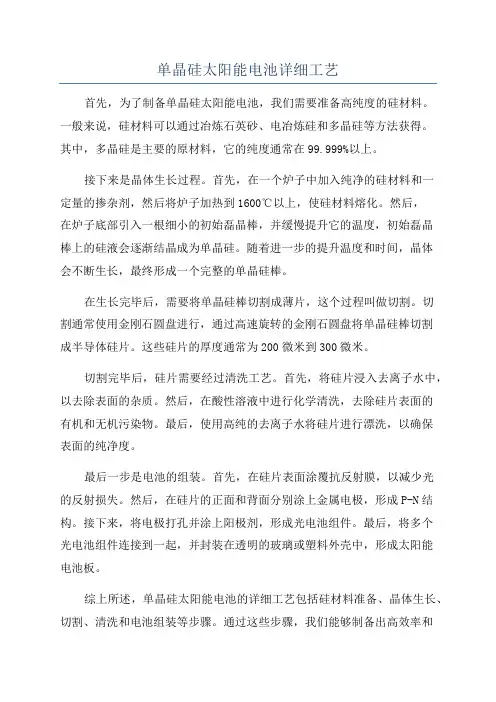

单晶硅太阳能电池详细工艺
单晶硅太阳能电池详细工艺首先，为了制备单晶硅太阳能电池，我们需要准备高纯度的硅材料。
一般来说，硅材料可以通过冶炼石英砂、电冶炼硅和多晶硅等方法获得。
其中，多晶硅是主要的原材料，它的纯度通常在99.999%以上。
接下来是晶体生长过程。
首先，在一个炉子中加入纯净的硅材料和一定量的掺杂剂，然后将炉子加热到1600℃以上，使硅材料熔化。
然后，在炉子底部引入一根细小的初始磊晶棒，并缓慢提升它的温度，初始磊晶棒上的硅液会逐渐结晶成为单晶硅。
随着进一步的提升温度和时间，晶体会不断生长，最终形成一个完整的单晶硅棒。
在生长完毕后，需要将单晶硅棒切割成薄片，这个过程叫做切割。
切割通常使用金刚石圆盘进行，通过高速旋转的金刚石圆盘将单晶硅棒切割成半导体硅片。
这些硅片的厚度通常为200微米到300微米。
切割完毕后，硅片需要经过清洗工艺。
首先，将硅片浸入去离子水中，以去除表面的杂质。
然后，在酸性溶液中进行化学清洗，去除硅片表面的有机和无机污染物。
最后，使用高纯的去离子水将硅片进行漂洗，以确保表面的纯净度。
最后一步是电池的组装。
首先，在硅片表面涂覆抗反射膜，以减少光的反射损失。
然后，在硅片的正面和背面分别涂上金属电极，形成P-N结构。
接下来，将电极打孔并涂上阳极剂，形成光电池组件。
最后，将多个光电池组件连接到一起，并封装在透明的玻璃或塑料外壳中，形成太阳能电池板。
综上所述，单晶硅太阳能电池的详细工艺包括硅材料准备、晶体生长、切割、清洗和电池组装等步骤。
通过这些步骤，我们能够制备出高效率和稳定性的太阳能电池。
太阳能电池的制造工艺是一个复杂而精细的过程，需要严格控制各个环节，以保证电池的性能和质量。
随着技术的进步，我们相信单晶硅太阳能电池会在未来的能源领域发挥更重要的作用。
晶体硅太阳能电池原理与制造工艺
晶体硅太阳能电池原理与制造工艺晶体硅太阳能电池原理与制造工艺1.硅太阳能电池丄作原理与结构太阳能电池发电的原理主要是半导体的光电效应一般的半导体主要结构如图1-1:图1-1 半导体主要结构正电荷表示硅原子负电荷表示围绕在硅原子旁边的四个电子当硅晶体中掺入其他的杂质如硼、磷等当掺入硼时硅晶体中就会存在着一个空穴它的形成可以参照图1-2o图1-2 P型半导体正电荷表示硅原子负电荷表示围绕在硅原子旁边的四个电子黃色表示掺入的硼原子因为硼原子周围只有3个电子所以就会产生如图1-2所示的蓝色的空穴这个空穴因为没有电子而变得很不稳定容易吸收电子而中和形成Ppositive型半导体。
同样掺入磷原子以后因为磷原子有五个电子所以就会有一个电子变得非常活跃形成Nnegative型半导体。
黄色的为磷原子核红色的为多余的电子。
如图1-3所示。
图1-3 '型半导体正电荷表示硅原子负电荷表示圉绕在硅原子旁边的四个电子黃色表示掺入的磷原子当P型和'型半导体结合在一起时在两种半导体的交界面区域里会形成一个特殊的薄层界面的P型一侧带负电'型一侧带正电。
这是由于P型半导体多空穴X型半导体多自由电子出现了浓度差。
N区的电子会扩散到PP的“内电场”从而阻止扩区P区的空穴会扩散到N区一旦扩散就形成了一个由N指向散进行如图1-4所示。
达到平衡后就形成了这样一个特殊的薄层形成电势差这就是P\结。
图1-4内电场的形成当晶片受光后PN结中N型半导体的空穴往P 型区移动而P型区中的电子往X型区移动从而形成从X型区到P型区的电流。
然后在P\结中形成电势差这就形成了电源。
如图1-5所示图1 -5硅太阳电池结构示意图由于半导体结后如果在半导体中流动电阻非常大损耗也就非常不是电的良导体电子在通过pn大。
但如果在上层全部涂上金属阳光就不能通过电流就不能产生因此一般用金属网格覆盖p-n结如图1-6梳状电极以增加入射光的面积。
图1-6梳状电极及SiO2保护膜另外硅表面非常光亮会反射掉大量的太阳光不能被电池利用。
太阳能电池单晶硅
太阳能电池单晶硅
太阳能电池单晶硅是目前最常见的太阳能电池类型之一。
它由单晶硅制成，具有较高的转换效率和较长的使用寿命，广泛应用于家庭光伏发电系统、商业光伏电站、太阳能灯、太阳能电池板等领域。
太阳能电池单晶硅的制作工艺比较复杂，需要经过多个步骤才能完成。
下面是太阳能电池单晶硅的制作过程：
1. 硅单晶体生长：将硅原料熔化，然后通过种晶的方式让硅原子在晶体种子上逐渐生长，最终形成硅单晶体。
2. 切割硅片：将硅单晶体切割成厚度为0.3-0.4mm的硅片，通常采用金刚石线锯进行切割。
3. 清洗硅片：用酸洗液对硅片进行清洗，去除表面的氧化物和杂质。
4. 晶体硅片制备：将硅片放入炉中，在高温下进行扩散、氧化等处理，形成PN结。
5. 制作电极：在硅片表面涂上铝等金属，形成正负极。
6. 焊接：将多个硅片按照一定方式组合起来，形成太阳能电池板。
太阳能电池单晶硅的转换效率在20%左右，比其他太阳能电池类型高。
但由于制作过程复杂，成本较高，因此在大规模应用中仍存在一定的限制。
晶体硅太阳电池制造技术
晶体硅太阳电池制造技术
晶体硅太阳能电池是目前应用最广泛的太阳能电池之一，其制造技术主要包括以下几个步骤：
1. 制备硅单晶材料：通过在高温环境下，将硅原料（通常为冶炼硅或多晶硅）融化并凝固形成硅单晶，然后切割成薄片。
2. 清洁处理：将硅单晶薄片进行严格的清洁处理，去除表面的杂质和有害物质。
3. 电池片制造：将清洁处理后的硅单晶薄片进行P型和N型掺杂，形成PN结构。
这一步骤一般采用扩散法、离子注入法或液相浸渍法。
4. 捕获和反射层涂覆：在电池片的前表面涂覆反射层，以提高光的利用率。
同时，在电池片的背面涂覆捕获层，以提高光的吸收。
5. 金属化和焊接：将电池片表面涂覆导电金属（通常为铝）和更薄的阳极面涂覆导电金属（通常为银），然后使用焊接技术将电池片连接成电池组。
6. 封装和测试：将电池组封装在透明的玻璃或塑料基板中，以保护电池组不受外界环境的影响，并进行电气性能测试和质量控制。
这些步骤是晶体硅太阳能电池制造的基本流程，具体制造技术还有其他细节和改进方法，以提高电池的效率和稳定性。
晶硅太阳能电池制造工艺-工艺流程以及工序简介
2）、工序简介
目前硅太阳能电池制造工序主要有：
制绒清洗工序 扩散工序 PECVD工序 丝网印刷工序 烧结工序 Laser刻蚀工序 测试分选工序
1. 制绒清洗工序
(a).单晶制绒---捷佳创
目的与作用：
（1）去除单晶硅片表面的机械损伤层和氧 化层。
（2）为了提高单晶硅太阳能电池的光电转 换效率,根据单晶硅的各向异性的特性， 利用碱(KOH)与醇(IPA)的混合溶液在单 晶硅表面形成类似“金字塔”状的绒面, 有效增强硅片对入射太阳光的吸收,从而 提高光生电流密度。
1）、硅太阳能电池的制造工艺流程：
清洗制绒
扩散
周边刻蚀
印刷电极PECVD去磷玻璃烧结分选测试
检验入库
1.原料硅片清洗制绒 12.测试分选
11.激光 10.烧 结 9.丝网印刷正电极 8.烘 干
2.高温扩散（液态扩散） 3.去磷硅玻璃（去PSG） 4.沉积减反射膜（PECVD）
5.丝网印刷背电极 6.烘 干
去除磷硅玻璃的目的、作用：
1. 磷硅玻璃的厚度在扩散中工艺难控制，且其工艺窗口太小，不稳 定。
2. 磷硅玻璃的折射率在1.5左右，比氮化硅折射率（2.07左右）小， 若磷硅玻璃较厚会降低减反射效果。
3. 磷硅玻璃中含有高浓度的磷杂质，会增加少子表面复合，使电池 效率下降。
2. 扩散（POCl3液态扩散）
(b). 多晶制绒---RENA InTex
3Si 2HNO3 18HF 3H2SiF6 0.45NO 1.35NO2 0.1N2O 4.25H2 2.75H2O
目的与作用：
（1）去除单晶硅片表面的机械损 伤层和氧化层。
（2）有效增加硅片对入射太阳光 的吸收,从而提高光生电流密度，提高 单晶硅太阳能电池的光电转换效率。
晶体硅太阳能电池的制造工艺流程
晶体硅太阳能电池的制造工艺流程一、硅材料的准备首先，需要获取高纯度的硅材料作为太阳能电池的基础材料。
常用的硅材料有硅硷、多晶硅和单晶硅。
这些材料一般通过熔炼、洗涤和纯化等工艺步骤进行准备，以确保材料的纯度和质量符合要求。
二、硅片的制备在准备好的硅材料中，首先需要将硅材料熔化并形成硅棒。
硅棒可以采用单晶硅棒或多晶硅棒，通过将硅材料放入熔炉中进行熔化并慢慢降温，以获得纯度高的硅棒。
接下来，通过使用切割机将硅棒切割成很薄的硅片。
这些硅片称为硅片，硅片的厚度通常为几十微米到几百微米。
三、电池片的制备在硅片制备好后，需要对硅片进行一系列的加工工艺，以形成能够转化太阳能的电池片。
首先，通过在硅片表面涂上磷化剂，然后将硅片放入磷化炉中进行磷化反应，使硅片表面形成一层钙钛矿薄膜。
这一步骤的目的是增加太阳能的吸收能力。
接着，需要在硅片上涂覆一层导电膜。
最常用的导电膜是铝或铝合金，在硅片表面蒸镀一层铝膜。
该层铝膜将形成电场，使得硅片的上下两面形成正负两极。
最后，通过将硅片放入扫描激光器中进行图案化处理，将电池片分成多个小的电池单元，形成电池片。
四、组装在制造完电池片后，还需要将电池片组装成最终的太阳能电池模块。
电池片通过焊接或粘贴在玻璃基板上，并加上前电极和后电极，形成电池模块。
同时，还需将电池模块封装起来，以保护电池片并增加光的吸收。
最后，经过严格的测试和质量检查，太阳能电池模块将会被装配成太阳能电池板，并投入市场使用。
总结起来，晶体硅太阳能电池的制造工艺流程主要包括硅材料的准备、硅片的制备、电池片的制备和组装。
这些步骤涉及到多种物理、化学和加工工艺，需要高技术水平和严格的质量控制。
不断的研发和创新使得晶体硅太阳能电池在效率和可靠性方面得到了不断的提升。
晶体硅太阳能电池生产工艺流程图
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180 μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。
扩散的最高温度可达到 850- 900℃。
这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
晶体硅太阳能电池制造工艺原理(一)
晶体硅太阳能电池制造工艺原理(一)晶体硅太阳能电池制造工艺引言晶体硅太阳能电池是目前最常见的太阳能电池类型之一，它利用晶体硅的半导体特性将光能转化为电能。
本文将从原理到制造工艺，逐步介绍晶体硅太阳能电池的制造过程。
光伏效应太阳能电池的工作原理基于光伏效应，即在光照的作用下，半导体材料中的能带发生偏移，使得电子从价带跃迁到导带，产生电流。
晶体硅是一种典型的半导体材料，因此被广泛应用于太阳能电池制造。
晶体硅的制备制造晶体硅太阳能电池的第一步是准备合适的晶体硅材料。
常见的制备方法有单晶法和多晶法。
单晶法通过将硅熔体缓慢冷却，使单晶硅逐渐生长；而多晶法则通过快速冷却制得多晶硅，它的晶粒较小，但制备成本较低。
制备电池片1.切割：将制备好的晶体硅材料切割成薄片，常用的切割工具是金刚石线锯。
2.研磨：用化学机械研磨（CMP）工艺对切片进行表面平整化处理，以去除切割时产生的缺陷和污染物。
3.清洗：对研磨后的切片进行清洗处理，去除表面的污染物，提高电池片的质量。
4.获取P型和N型半导体：将切片进行热扩散或离子注入工艺，使得切片的一侧生成P型半导体，另一侧生成N型半导体。
制备电池结构1.沉积透明导电膜：在电池片表面沉积一层透明导电膜，通常使用氧化锡薄膜。
2.沉积抗反射膜：为了提高电池吸收光能的效率，需要在透明导电膜上沉积一层抗反射膜。
常用的抗反射膜材料有二氧化硅等。
3.打开电池片通孔：使用激光或机械刻蚀等方法，在电池片上打开通孔，方便后续电池的连线。
4.沉积金属电极：在电池片的正负电极位置沉积金属电极，常用的金属有铝、银等。
组装与封装1.清洗：清洗电池片和其他组件，确保没有灰尘和污染物。
2.焊接连接：使用焊接技术将电池片与其他元件连接起来，形成电池组。
3.封装：将电池组放入封装材料中，通常使用聚合物材料进行封装，保护电池并提供结构支撑。
总结晶体硅太阳能电池的制造工艺涉及多个步骤，从晶体硅的制备到电池结构的形成，最终完成组装与封装。
晶体硅太阳能电池制备过程
晶体硅太阳能电池制备过程
嘿，朋友们！今天咱就来讲讲晶体硅太阳能电池的制备过程，这可真是个超级有趣的事儿呢！
你想想看，那小小的晶体硅，就好像是我们生活中的小魔法石。
首先呢，得搞到高纯度的硅材料，这就好比是做菜得有好食材一样重要。
要是硅材料不纯，那可就像做饭盐放多了，味道就不对啦！
然后呢，就是把这些硅材料做成晶圆，这就像是给小魔法石塑形一样。
这个过程可得精细着点儿，不能有一点儿马虎，不然做出的电池就不灵光啦！
接下来，要在晶圆上进行各种神奇的操作啦！比如扩散呀，这就好像给晶圆撒上魔法粉末，让它有了特殊的能力。
还有镀膜，就像是给晶圆穿上一件漂亮的保护衣。
哎呀呀，这中间的过程可真是复杂又精细。
就好像是在雕琢一件艺术品，每一个步骤都得小心翼翼，容不得一点儿差错。
再然后呢，就是把这些处理好的晶圆组装起来，变成我们熟悉的太阳能电池啦！这就像是搭积木一样，一块一块地拼起来，最后呈现出一个完整的、能发电的小宝贝。
你说神奇不神奇？这小小的晶体硅，经过这么多道工序，最后就能变成给我们带来清洁能源的大功臣呢！
在这个过程中，每一个环节都至关重要啊。
就好像是一场接力赛，每一棒都得跑得又快又稳，才能最终赢得胜利。
制备晶体硅太阳能电池可不是一件容易的事儿，但正是因为有了这么多人的努力和钻研，我们才能享受到太阳能带来的便利呀！
所以啊，朋友们，让我们一起为这些了不起的技术和努力点赞吧！让我们一起期待晶体硅太阳能电池能给我们的生活带来更多的美好和改变！这就是晶体硅太阳能电池制备的奇妙世界，是不是很有意思呢？
原创不易，请尊重原创，谢谢!。
电池和组件生产工艺流程图
晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。
现在常用的硅片的厚度在 180μm 左右。
去除硅片表面损伤层是太阳能电池制造的第一道常规工序。
(2)甩干：清洗后的硅片使用离心甩干机进行甩干。
(3)扩散、刻蚀：多数厂家都选用P型硅片来制作太阳能电池，一般用POCl3液态源作为扩散源。
扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成P-N结。
扩散的最高温度可达到850-900℃。
这种方法制出的PN结均匀性好，方块电阻的不均匀性小于10％，少子寿命大于10 微秒。
扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl2（气）2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。
SiO2 与HF生成可溶于水的SiF62-，从而使硅表面的磷硅玻璃（掺P2O5的SiO2）溶解，化学反应为：SiO2 ＋6HF → H2（SiF6）＋2H2O(4)减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。
这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。
由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。
由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。
(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。
正面栅网电极的形式和厚度要求一方面要有高的透过率，另一方面要保证栅网电极有一个尽可能低的接触电阻。
晶硅太阳能电池制造工艺流程及工序简介
ser刻蚀工序
❖ Laser刻蚀的目ห้องสมุดไป่ตู้、作用： 用激光切出绝缘沟道，可以使电池短路，减少电流泄漏。
硅片经Laser刻蚀后的示意图
18
7. 测试分选工序
❖ 主要是测量电池片的短路电流（JSC）、开路电压（VOC）、 填充因子（FF），经计算得出电池的光电转换效率（η） 。
❖ 根据电池的光电转换效率（η）对电池片进行分类。
2PO 5Si 5SiO 4P
25
2
这样就在硅片表面形成一层含有磷元素的SiO2，称之为磷硅玻璃。
去除磷硅玻璃的目的、作用：
1. 磷硅玻璃的厚度在扩散中工艺难控制，且其工艺窗口太小，不稳 定。
2. 磷硅玻璃的折射率在1.5左右，比氮化硅折射率（2.07左右）小， 若磷硅玻璃较厚会降低减反射效果。
3. 磷硅玻璃中含有高浓度的磷杂质，会增加少子表面复合，使电池 效率下降。
13
2. 扩散（POCl3液态扩散）
❖ 扩散的目的：制造太阳能电池的PN结。
❖ PN结是太阳能电池的“心脏” 。 ❖ 制造PN结，实质上就是想办法使受主杂质在半导体晶体内的一个
区域中占优势（P型），而使施主杂质在半导体内的另外一个区域 中占优势（N型），这样就在一块完整的半导体晶体中实现了P型 和N型半导体的接触。
2
单晶硅太阳电池
3
多晶硅太阳电池
4
非晶硅太阳电池
5
2. 硅太阳电池的制造工艺流程
❖ 下面我们就硅太阳电池的制造工艺流程以及各工序进行简 单的介绍。
❖ 晶体硅太阳能电池制造的常规工艺流程主要包括：硅片清 洗、绒面制备、扩散制结、（等离子周边刻蚀）、去 PSG(磷硅玻璃) 、PECVD 减反射膜制备、电极(背面电极、 铝背场和正电极) 印刷及烘干、烧结、Laser和分选测试等。 同时,在各工序之间还有检测项目,主要有抽样检测制绒效果、 抽样 测方块电阻、抽样测氮化硅减反射膜厚度和折射率等 项目。
单晶硅电池生产工艺
单晶硅电池生产工艺单晶硅电池是一种常见的太阳能电池，它由纯度很高的单晶硅制成。
单晶硅电池的生产工艺可以分为以下几个主要步骤：1. 制备硅单晶体：首先需要制备高纯度的硅单晶体。
通常采用Czochralski法来制备纯度达到99.9999%以上的硅单晶体。
该方法是将高纯度的硅原料加热到液态，并通过旋转和拉升的过程，使硅单晶体逐渐形成。
形成的硅单晶体被称为硅锭。
2. 切割硅锭：硅锭经过一段时间的冷却和稳定后，可以进行切割。
切割硅锭的方法通常使用的是磨锯法，将硅锭切割成很薄的硅片，即硅片。
3. 清洗硅片：硅片切割完毕后，通常会在清洗液中进行清洗，去除表面的杂质和污渍。
清洗液一般使用酸性溶液，例如盐酸或硝酸等。
4. 表面处理：清洗过后的硅片进行表面处理，以去除可能对电池效率有影响的氧化层。
常用的表面处理方法有酸洗、碱洗和氢氟酸腐蚀等。
5. 去除硅片边角：硅片的边角较为尖锐，不利于后续的加工和组装。
因此需要通过切割或高温烧结的方法去除硅片的边角，使其变得光滑。
6. 电池片制备：经过上述步骤的硅片可以进行电池片的制备。
在电池片制备的过程中，需要在硅片上涂覆抗反射膜，以提高光吸收效率。
然后将导电网格层和金属背电极层刻蚀在硅片的正面和背面，以便收集和传导电流。
7. 检测和测试：制备完成的单晶硅电池需要进行各种测试和检测，以确保其质量和性能达到要求。
常用的测试参数包括开路电压、短路电流、填充因子和转换效率等。
8. 封装和组装：最后一步是将单晶硅电池进行封装和组装，以便将其用于太阳能电池板或其他应用中。
封装和组装的过程包括将电池片与透明材料和支撑材料粘合在一起，以保护电池片，并确保其正常工作。
以上是单晶硅电池的主要生产工艺。
随着技术的不断发展和改进，制备单晶硅电池的工艺也在不断优化，以提高电池的效率和质量。
晶体硅太阳能电池的制造工艺流程
提高太阳能电池的转换效率和降低成本是太阳能电池技术发展的主流。
晶体硅太阳能电池的制造工艺流程说明如下:
（1）切片：采用多线切割,将硅棒切割成正方形的硅片.
（2）清洗：用常规的硅片清洗方法清洗,然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。
（3）制备绒面:用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面.
(4) 磷扩散：采用涂布源(或液态源，或固态氮化磷片状源）进行扩散,制成PN＋结，结深一般为0.3－0。
5um.
（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层,会使电池上下电极短路,用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。
(6）去除背面PN＋结。
常用湿法腐蚀或磨片法除去背面PN＋结.
（7）制作上下电极:用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。
先制作下电极，然后制作上电极.铝浆印刷是大量采用的工艺方法。
（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。
制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3，SiO ，Si3N4 ，TiO2 ，Ta2O5等。
工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等.
（9）烧结：将电池芯片烧结于镍或铜的底板上。
（10）测试分档：按规定参数规范，测试分类.
由此可见,太阳能电池芯片的制造采用的工艺方法与半导体器件基本相同，生产的工艺设备也基本相同,但工艺加工精度远低于集成电路芯片的制造要求，这为太阳能电池的规模生产提供了有利条件。
晶体硅制作工艺
6、沉积减反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。
1、硅片切割，材料准备：
工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。
2、去除损伤层：
硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。
4、扩散制结：
扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。
5、边缘刻蚀、清洗：
扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。
7、丝网印刷上下电极：
电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。，最早采用真空蒸镀或化学电镀技术，而现在普遍采用丝网印刷法，即通过特殊的印刷机和模版将银浆铝浆（银铝浆）印刷在太阳电池的正背面，以形成正负电极引线。
晶体硅太阳能电池生产线刻蚀工序介绍
晶体硅太阳能电池生产线刻蚀工序介绍一、刻蚀工序基本作用目前常规太阳电池的生产流程如下:刻蚀作为太阳电池生产中的第三道工序，其主要作用是去除扩散后硅片四周的N型硅，防止漏电。
刻蚀一般情况下和去PSG联系在一起，去PSG 顾名思义，其作用是去掉扩散前的磷硅玻璃。
反应方程式如下：SiO2+6HF=H2SiF6+2H2O 具体的刻蚀示意图如下：二、刻蚀的基本分类以及一般工艺流程目前，晶体硅太阳电池一般采用干法和湿法两种刻蚀方法。
下面我们分开介绍两种刻蚀方法的差别：1）干法刻蚀干法刻蚀夜叫等离子刻蚀。
即采用等离子体轰击的方法进行的刻蚀。
随着温度的升高，一般物质依次表现为固体、液体和气体。
它们统称为物质的三态。
如果温度升高到10e4K甚至10e5K，分子间和原子间的运动十分剧烈，彼此间已难以束缚，原子中的电子因具有相当大的动能而摆脱原子核对它的束缚，成为自由电子，原子失去电子变成带正电的离子。
这样，物质就变成了一团由电子和带正电的的离子组成的混合物。
这种混合物叫等离子体。
它可以称为物质的第四态。
等离子产生一般有三种方法：（1）驿电耦合出）感陛瑞合（C）电磁波耦合具体到太阳能电池中，等离子刻蚀是采用高频辉光放电反应，即采用感应耦合的方式使反应气体激活成活性粒子，如原子或游离基，这些活性粒子扩散到需刻蚀的部位，在那里与被刻蚀材料进行反应，形成挥发性生成物而被去除。
它的优势在于快速的刻蚀速率同时可获得良好的物理形貌（这是各向同性反应）。
下图为干法刻蚀的示意图：干法刻蚀具体的工艺过程如下：首先，母体分子CF4在高能量的电子的碰撞作用下分解成多种中性基团或离子，即CF4-CF3, CF2, CF, F, C以及它们的离子。
其次，这些活性粒子由于扩散或者在电场作用下到达SiO2表面，并在表面上发生化学反应（掺入O2,提高刻蚀速率）。
具体的反应过程可参考下图：在实际的太阳能电池的生产过程中，干法刻蚀中影响因素主要是CF4, O2的 流量，辉光时间，辉光功率。
晶体硅太阳能电池工作原理
晶体硅太阳能电池工作原理一、引言太阳能电池作为一种新型的绿色能源，具有无污染、可再生、寿命长等优点，在全球范围内得到了广泛的应用和推广。
其中晶体硅太阳能电池是目前最常见的一种，本文将详细介绍晶体硅太阳能电池的工作原理。
二、晶体硅太阳能电池的结构晶体硅太阳能电池主要由p型硅和n型硅两个半导体材料组成。
p型硅中掺入了少量的三价元素（如铝、镓等），使其带正电荷，称为空穴（hole）；n型硅中掺入了少量的五价元素（如磷、砷等），使其带负电荷，称为自由电子（free electron）。
两者相遇时会形成pn结，即p-n结。
三、光生载流子产生当光线照射在p-n结上时，光子会被吸收并激发出一个电子和一个空穴。
这个过程称为光生载流子产生。
激发出来的自由电子会向n区移动，而激发出来的空穴则会向p区移动。
四、内建电场产生当电子和空穴分别向p区和n区移动时，它们会与原有的载流子相遇并发生复合。
这个过程中，电子会填补空穴的位置，并释放出能量。
这些能量最终会被转化为内建电场。
五、光电流产生内建电场可以促使自由电子向p区移动，同时也可以促使空穴向n区移动。
这样就形成了一个光生载流子的漂移运动。
当外部连接导线时，漂移运动中的自由电子和空穴就会通过导线流回到p-n结上，形成一个光电流。
六、总结晶体硅太阳能电池的工作原理是基于光生载流子产生、内建电场产生和光电流产生三个基本过程。
当太阳光照射在p-n结上时，激发出来的自由电子和空穴分别向n区和p区移动，并在两者相遇处形成内建电场。
这个内建电场可以促使光生载流子发生漂移运动，并最终形成一个光电流输出。
晶体硅太阳能电池制造工艺原理
晶体硅太阳能电池制造工艺原理晶体硅太阳能电池制造工艺原理太阳能电池是利用光能将光能转化为电能的装置。
晶体硅太阳能电池是目前使用最广泛的太阳能电池之一，其制造工艺原理包括晶体硅的制备、制作晶体硅片、制作太阳能电池及其组件的制作等多个步骤。
晶体硅的制备是晶体硅太阳能电池制造过程的第一步。
通常采用等离子炉法制备晶体硅。
在这个过程中，将高纯度的硅原料加入炉中，经过高温的等离子炉炉膛进行等离子化并气化成SiH4和H2混合气体，再通过石英管引入沉积金属硅，形成硅塞，最后进行炉子预热、炉体升温、熔化硅塞、熔化温度升高、等温保温等多个步骤，最终得到晶体硅。
制作晶体硅片是晶体硅太阳能电池制造的关键步骤之一。
晶体硅片是太阳能电池的基片，可以通过多晶硅单晶化工艺制备。
首先，将晶体硅切割成所需厚度的硅片；然后，在硅片表面进行化学蚀刻，清除表面的杂质和氧化层；接着，使用气相外延法将切割晶体硅片的表面植入硼或磷等杂质，形成正负型掺杂；最后，通过高温处理改善晶体硅片的电学性能。
制作太阳能电池则是晶体硅太阳能电池制造的核心过程之一。
其原理是将制备好的晶体硅片，经过一系列的工艺步骤，形成具有PN结的太阳能电池。
首先，在晶体硅片表面进行反射膜涂布，提高太阳能的吸收能力；然后，将表面涂布过反射膜的晶体硅片进行光电转换效率测试，并对其进行分类和分级；接着，通过光刻法在硅片表面形成导线电极，并进行扩散辐射、草图匹配等步骤；最后，将表面镀金或铝形成电池的另一电极。
在太阳能电池的组件制作过程中，需要将多个太阳能电池串联或并联，以提高输出电压或电流。
这一过程的原理是将多个太阳能电池的正负极通过金属线连接，形成太阳能电池组件。
同时，在组件制作过程中，还需要加入背板、边框等结构件，以保护太阳能电池并提高组件的稳定性和耐久性。
总之，晶体硅太阳能电池制造工艺原理主要包括晶体硅的制备、制作晶体硅片、制作太阳能电池及其组件的制作等多个步骤。
这些步骤通过不同的工艺手段，最终形成了高效、稳定和可靠的晶体硅太阳能电池产品，为太阳能发电提供了重要的技术支持。
晶体硅太阳能电池片的生产流程
一、基本概念1、制绒制绒，是指处理硅片的一种工艺方法，利用硅的各向异性腐蚀特性，使用腐蚀液在硅片表面刻出类似于金字塔或者是蜂窝状的结构。
制绒按硅原料的不同可分为单晶制绒与多晶制绒，按腐蚀液的酸碱性可分为酸制绒与碱制绒。
2、掺杂掺杂就是使杂质进入晶片内部，并在晶片中的某区域以一定浓度分布，从而改变器件的电学性能，掺入的杂质可以是IIIA族和VA族的元素。
利用掺杂技术，可以制作PN结、欧姆接触区以及电阻等各种器件。
常用的掺杂技术有扩散和离子注入两种。
3、PN结采用不同的掺杂工艺，通过扩散作用，将P型半导体与N型半导体制作在同一块半导体（通常是硅或锗）基片上，在它们的交界面就形成空间电荷区，又称PN结。
PN结具有单向导电性。
4、等离子体刻蚀等离子体刻蚀（也称干法刻蚀）是集成电路制造中的关键工艺之一，其目的是完整地将掩膜图形复制到硅片表面，其范围涵盖前端CMOS栅级（Gate）大小的控制，以及后端金属铝的刻蚀及Via和Trench的刻蚀。
刻蚀的工艺水平直接影响最终产品质量及生产技术的先进性。
5、PSGPSG（Phospho Silicate Glass）是磷硅玻璃的意思，在太阳能电池片的扩散工艺后，硅片表面会形成一层PSG，必须去除。
6、PECVDPECVD:（Plasma Enhance Chemical Vapour Deposition ）等离子增强化学气象沉积,等离子体是由于物质分子热运动加剧，相互间的碰撞就会使气体分子产生电离，这样物质就会变成自由运动并由相互作用的正离子、电子和中性粒子组成的混合物。
二、晶体硅太阳能电池片的生产工艺与设备生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制PN结、刻蚀、镀减反射膜、金属化、和测试分选包装等主要步骤。
下面依序介绍晶体硅太阳能电池片生产的各项工艺与设备。
1、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。
晶体硅电池技术路线
晶体硅电池技术路线随着可再生能源在全球范围内的应用逐渐增多，太阳能发电等技术已成为重要的清洁能源来源之一。
而晶体硅电池则是太阳能电池的一种主流技术，其高效性和稳定性使其成为太阳能光伏发电系统的重要组成部分。
在本文中，将介绍晶体硅电池的技术路线。
晶体硅电池的工作原理是通过将光线转化为电能。
而其制作过程则需要采用一系列的工艺和材料。
晶体硅电池的技术路线可以分成以下几步：硅棒生长、硅片制备、硅片清洗、P/N结的制备、电极蒸镀和成品测试。
首先，晶体硅电池的生产需要用到单晶硅，而单晶硅的生产则涉及硅棒的生长。
硅棒就是长条形的单晶硅材料，其直径一般为10cm左右。
硅棒可以通过CZ法（Czochralski法）或者FZ法（Floating Zone法）生长。
CZ法是将事先准备好的硅料放入一个石英坩埚中，在坩埚下方加热并通过一系列的控制方式，使硅料逐渐融化并形成一个单晶硅棒。
而FZ法是通过用高频电场熔化硅料，使其逐渐凝固成一个单晶硅棒。
在硅棒生长完成后，需要将它切成厚度为150微米左右的硅片。
切片时需要注意切片的厚度要保持一致。
硅片在制作过程中需要被加工和清洗，以便制备P/N结。
加工包括对硅片进行去毛刺处理和对硅片的表面进行蚀刻处理。
清洗则是清除硅片表面的杂质，采用的是一些特殊的溶液。
处理完硅片后，需要对其进行P/N转化，使得硅片具有PN结的特性。
P/N结是硅片的核心部分，其制作需要精密的生产工艺。
P/N结制作过程中需要用到在硅片表面无损氧化和扩散等技术，最终实现P、N区的构造和形成。
接下来，需要在硅片上制作金属电极。
电极一般是用铝镀膜实现，以实现与硅片的导电连通，电极的制备需要基于高真空蒸镀技术。
最后，制造完成的硅片需要进行测试。
测试过程包括对硅片的开路电压、短路电流和转换效率等参数进行测试，并且对其进行分类和质量确认。
总体而言，晶体硅电池的技术路线非常繁琐和复杂。
虽然晶体硅电池已经成为太阳能发电行业中的主流技术，但是目前主要的问题是成本问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15
利用NaOH或KOH的碱性蚀刻液，产生出的逆金字塔状凹槽
16
3 P-N二极体
PN二极体是光伏效应的来源，由高温扩散产生。 在P型晶体硅基板上做N型扩散，或是在N型基板 上做P型扩散而产生的。 一般的N型扩散只有约0.5μm左右的厚度，而且 是在基板做完粗糙化处理后才进行的。
17
4 抗反射层（Antireflection Coating）
11
晶体硅基板的厚度与太阳电池效率的关系
（Ld为扩散长度）
12
2 表面结构粗糙化（Texturing）
由于硅具有很高的反射系数（reflection index），它 对太阳光的反射程度在长波区域（~1100nm）可达到 54%，在短波长区域（~400nm），可达到34%。因此 将晶体硅基板表面做粗糙化处理的目的，在于降低太 阳光自表面反射损失的几率，进而提高电池的效率。 所谓的粗糙化，是将电池的表面，蚀刻成金字塔 （pyramid）或角锥状的形状，这使得太阳入射光至少 要经过两次以上的表面反射，因此降低了来自表面反 射损失的太阳光比例。
最早的晶体硅太阳电池是使用P型的CZ硅单晶做基板， 随着价格较低的多晶硅片出现，多晶硅太阳电池已成 为占有率最高的主流技术。但多晶硅太阳电池的效率 低于单晶硅太阳电池，所以，从单位成本的发电效率 （Watt per dollar）来看，两者实际上非常接近。 本章介绍晶体硅太阳电池的基本结构、制作太阳电池 的基本流程及模组化技术
3
为达到一般应用要求，必须将许多太阳电池串联 及并联在一起，形成所谓的模组（module）。 并联的目的是为了增加输出功率，串联的目的在 于提高输出电压，进一步的串联或并联则可形成 阵列安排（array）。
4
电池（cell）；模组（module）；阵列（array）
5
在一把的太阳电池应用系统上，还包括蓄电池（storage battery）、功率调节器（power conditioner）和安装固 定结构（mounting structures）等周边设施，统称为平衡 系统（balance of system）。 随材料和制造技术不同，太阳电池的架构会有不同变化， 但最基本的结构可分为基板、PN二极管、抗反射层、 表面粗糙结构化和金属电极等五个主要部分。
1
晶体硅太阳电池
一、基本结构 二、制作太阳电池的基本流程 三、模组化技术 四、薄膜型微晶硅太阳电池
2
一、太阳电池基本结构
太阳能之应用系统的最基本单位是太阳电池（cell）。
一般来说，一个单一的晶体硅电池输出电压在0.5V左右， 而其最大输出功率则与太阳电池效率和表面积有关。
如，一个接受光面积约为100cm2 ，效率为15%的太阳电 池的最大输出的寿命是影响能量转换效率的重要因素之 一。而晶体硅中少数载流子的寿命主要受金属杂质的 影响，金属杂质越高，寿命越短，能量转换效率越低。 除了起始基板本身的金属杂质外，太阳电池的高温制 备过程中也会引入杂质。
除了严格控制制备过程以去除杂质污染外，另一重要 技术是引入去疵技术（Gettering technology），去降 低金属杂质对少数载流子寿命的影响。 此外，利用氢气钝化处理（passivation），也是提高 能量转换效率的有效方法。
6
基本的晶体硅太阳电池结构
7
为达到最佳的转换效率，主要考虑的因素有： 减低太阳光的表面反射； 减低任何形式的载流子再结合(carrier recombination)； 金属电极接触最优化。
8
在晶体硅太阳电池中，以单晶硅能达到的能量转换效 率最高。要达到最优的能量转换效率，所使用的基板 的品质最为关键，这里的品质指基板应具有很好的结 晶完美性、最低的杂质污染等。 就品质的完美性而言，所有的结晶硅中以FZ硅片 （Float Zone Silicon）最佳，而CZ硅片次之。在低成本 的要求下，多晶硅片（multicrystalline）甚至比单晶硅 更为广泛使用。多晶硅片中的内部缺陷，例如晶界 （grain boundaries）及差排（dislocation），使得能 量转换效率不如CZ单晶硅片。
19
在这样的结构中，多数载流子可以顺利地由硅表面流 到金属，不会有太大的电压损失；而由于重掺杂区域 的影响，少数载流子的浓度已被降到最低，因此产生 的流通自然被被抑制到最小的程度。 在金属电极的划分上，接收少数载流子的电极通常都 放在正面，也就是受光的那一面，位于金属电极下方 的重掺区域，被称为发射区（emitter）。硅基板背面 则通常全部涂上一层所谓的back surface field（BSF） 金属层。
在太阳电池中，金属接触必须被用来取出产生光电的 载流子，而且这种作用必须是选择性的，即只允许一 种形态的载流子由硅表面流向金属，但阻止另外一种 形态的载流子流通。
如果直接将硅及金属接触在一起，并不具有这种选择 性流通的目的。为达到选择性目的，一般的做法是在 金属电极下方先制造出一个N+的区域以取出电子，或 制造出一个P+的区域以取出空穴。
13
利用表面的粗糙结构可以降低光线的反射程度原理图
14
逆金字塔(倒金字塔）状的凹槽，一般是利用NaOH或 KOH碱性液对硅晶体表面进行蚀刻。
蚀刻反应的速度与晶面方向有关（antisotropical）， 以硅而言，（111）面的反应速度最慢，所以会被蚀刻 出逆金字塔状的凹槽。
此形状的凹槽具有最佳的光封存效果，被广泛使用在 太阳电池的制造流程上，成为基本的制造步骤之一。
10
最常用的晶体硅基板，是P型掺杂，即添加硼(Boron)。 当然，N型晶体硅也可以被用来当作基板，只不过现有 的太阳电池技术大多采用P型硅而设计。 使用电阻率较低的晶体硅基板，会降低太阳电池的串联 电阻（series resistance）而导致的能量损耗，目前工业 界常用的晶体硅基板的电阻率为0.5~30ohm· cm。 晶体硅基板的厚度也会影响太阳电池的效率。
除了将晶体硅表面做粗糙织构化之外，在表面涂 布抗反射层是降低反射损失的另一有效方式，即 在硅晶体表面涂布一层低折射系数的透明材料。 常用TiO2、SiN、SiO、Al2O3、SiO2、CeO2等。折 射率为硅折射率的平方根最好，厚度d=nλ/4最好， 反射的情况可被降至最低。
18
5 金属电极（下次课会详细讲到）
