简析单相接地故障的特点以及应对措施

简析单相接地故障的特点以及应对措施单相接地故障是电力系统中比较常见的故障形式之一，因其在发生时会对电力系统和设备造成一定的影响，因此加强对其了解和应对措施的研究对于保障电力系统运行的安全稳定具有重要的意义。

本篇文章将对单相接地故障的特点以及应对措施进行简析，以期对读者有所启发和帮助。

一、单相接地故障的特点1、故障现象的隐蔽性单相接地故障经常表现出隐蔽的故障特点，尤其是在其初期发生时。

例如，当只有一部分地线受到短路时，地电流可能仅是额定负荷电流的几倍，无法引起保护装置的动作，并且故障过程可能会很长，一般是数月乃至一年。

在这种情况下，如果未能及时处理，会导致电力系统运行不稳定，严重时甚至会引起串联电容效应等故障形式，产生连锁反应，危及电力系统的安全稳定。

2、地电势上升单相接地故障也表现为地电势上升的特征。

当电力系统中某一部分地线发生短路时，电流将通过地线流回发电机，从而导致地电势的上升。

此时，若地电势过高，将会对人身安全和设备稳定运行产生影响。

3、地电流和相电流之间的不平衡由于单相接地故障的发生，地电流和相电流之间就会产生不平衡。

例如，当只有一部分线路发生短路时，地电流就会通过这一部分电路流回发电机，而其他正常运行的线路则不会受到影响。

这就会导致发电机输出电流不平衡，进而影响整个电力系统的稳定性。

4、中性点电位偏移单相接地故障还会导致中性点电位偏移。

由于故障的发生，会导致电力系统中某些电源的接线点和中性点的电位发生变化，从而导致中性点电位的偏移。

因此，需要对电力系统中中性点电位进行监测和管理，以保障电力系统的稳定运行。

二、应对措施1、防范措施为避免电力系统出现单相接地故障，需要在系统的设计、运行和维护等方面进行全面的防范。

例如，需要加强对电力设备的检修和维护，确保设备的运行稳定、可靠；同时，需要严格管理电力系统的稳定性，加强对电力检测和监测等工作的管理和完善，及时发现和处理可能存在的故障隐患。

2、应急措施当电力系统出现单相接地故障时，需要及时采取应急措施避免产生连锁效应。

单相接地故障的特征及处理

单相接地故障的特征及处理单相接地故障是电力系统中最常见的故障之一，它会导致电网供电中断，电气设备损坏甚至引发火灾等严重后果。

因此，对于单相接地故障的特征及处理了解和掌握是非常重要的。

一、单相接地故障的特征1. 故障电流较大：在单相接地故障发生时，接地电流通常会迅速升高，其值远远大于正常运行时的电流。

这是因为接地故障导致了电流的泄漏，而导线的电压保持不变，导致电流异常增加。

2. 短暂性：单相接地故障通常是一种短暂性故障，故障后会形成一个绝缘破裂点，导致电流短暂地通过接地故障点，然后很快消失。

由于故障电流泄漏到地，所以绝大部分故障电流会流向地，导致接地电流增大。

3. 导线振荡：由于单相接地故障导致电压失去平衡，导线上的电流会发生振荡。

振荡的频率通常为故障的电源频率。

4. 线电压降低：故障发生时，线路上的电压会显著下降。

这是由于故障电流经过短路路径而电压丢失引起的。

5. 故障点火花：单相接地故障点处通常会发生电火花放电现象，这是由于电压失去平衡引起的。

火花放电可能会引发火灾。

二、单相接地故障的处理当发生单相接地故障时，我们需要采取一系列措施来迅速控制和排除故障，保证电网的安全和正常运行。

1. 快速切除故障点：一旦发生单相接地故障，首先要迅速切除故障点附近的断路器或隔离开关，以防止故障电流积累和扩大，保护其他设备和人员安全。

2. 通知抢修人员：在切除故障点后，应立即通知相应的抢修人员前往现场进行维修和处理。

抢修人员应具备专业知识和技能，能够迅速判断故障原因并采取相应措施。

3. 安全排除故障：抢修人员到达现场后，首先要确保现场的安全，并采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。

然后通过对线路进行逐一检查，定位故障点，并根据实际情况进行维修和处理。

4. 恢复电网供电：在完成故障处理后，抢修人员应恢复电网供电。

在进行恢复供电操作时，需要注意逐步恢复，以避免再次引发故障。

5. 故障分析和防范：在处理完故障后，抢修人员应对故障原因进行仔细分析，并制定相应的防范措施，以避免类似故障再次发生。

单相接地故障的特征及处理

单相接地故障的特征及处理单相接地故障是指电力系统中发生了一个或多个相对地的故障。

这种故障会导致电流通过接地导致相对地电势存在差异，从而造成电流不平衡，电压波动，设备损坏甚至火灾等严重后果。

单相接地故障的特征主要体现在以下几个方面：1. 电流不平衡：在单相接地故障发生时，系统中有一相发生接地，另外两相仍然正常工作。

由于相间电流不平衡，三相负荷不平衡，从而影响系统的功率质量，导致电压波动，设备损坏。

2. 电压波动：单相接地故障会导致相对地电压发生变化，从而造成电压波动。

当故障发生时，有一相电压会下降，另外两相电压会略微升高。

这种电压波动会影响系统的稳定性和设备的正常运行。

3. 电流过大：单相接地故障会导致电流通过接地路径，从而使接地电流增大。

这会导致设备过载，进一步损坏设备。

同时，接地电流过大还会造成电线和设备的加热，甚至引发火灾。

处理单相接地故障的方法主要包括以下几个方面：1. 快速切除故障线路：一旦发生单相接地故障，需要及时切除故障线路，以防止故障的继续蔓延。

这可以通过保险丝、断路器等设备实现。

同时，切除故障线路后，还需要进行故障线路的检修和维护，以恢复供电。

2. 接地故障电流限制：在电力系统中，为了限制接地故障电流过大，常使用接地电阻、零序电流互感器等设备。

接地电阻可以有效地限制故障电流大小，避免设备过载。

零序电流互感器可以实时监测接地电流，及时发现并报警。

3. 故障诊断与定位：当发生接地故障时，需要通过故障诊断与定位，找出故障点，进行维修。

一般可以使用故障指示器、故障录波仪等设备来实现故障的诊断和定位。

4. 系统保护调整：在电力系统中，需要设置合适的保护装置，以防止单相接地故障的发生和扩大。

常用的保护装置包括差动保护、过流保护、过电压保护等。

通过设置合适的保护装置，可以及时检测故障，切除故障线路，保证系统的安全运行。

在处理单相接地故障时，需要注意以下几点：1. 遵循安全操作规程：在处理接地故障时，首先要确保自身的安全。

单相接地的现象及处理方法

单相接地的现象及处理方法2在小电流接地的配电网中，一般装设有绝缘监察装置。

当配电网发生单相接地故障时，由于线电压的大小和相位不变（仍对称），况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h。

但非故障相对地电压升高1.732倍，这对系统中的绝缘薄弱点可能造成威胁。

此外，在仍可继续运行时间内，由于接地点接触不良，因而在接地点会产生瞬然熄的间歇性电弧放电，并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大。

为此，必须尽快处理排除单相接地故障，确保电网安全可靠运行。

1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时，变电所绝缘监察装置的警铃响，“××母线接地”光字牌亮。

中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。

（2）当生发接故障时，绝缘监察装置的电压表指示为：故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。

如是稳定性接地，电压表指示无摆动，若是电压表指针来回摆动，则表明为间歇性接地。

（3）当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。

同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器。

但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等，绝缘监察也会报出接地信号，这往往会引起误判断而停电查找。

2 单相接地信号虚与实的判断（1）电压互感器高压熔断器一相熔断报出接地信号时，如果故障相对地电压降低，而另两相电压升高，线电压不变，此情况则为单相接地故障。

（2）变电所母线或架空导线的不对称排列；线路中跌落式熔断器一相熔断；使用RW型跌落式开关控制长线路的倒闸操作不同期等，均会造成三相对地电容不平衡，从而使中性点电压升高而报出接地信号，此情况多发生在操作时，而线路实际上并未发生接地。

（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压，也会报出接地信号。

单相接地故障判断与处理方法

单相接地故障判断与处理一、单相接地故障判断各变电站35kV和10kV母线，都安装了反应系统电压变化单相接地的Y•0y•∧-12组别10/0.1kV的电压互感器组，互感器二次主绕组能测量母线的电压变化，二次器组，互感器二次主绕组能测量母线的电压变化，二次辅助开口三角形绕组能反应二次三倍的零序电压，在开口三角形绕组端，并联一低电压继电器或微机保护元件。

但开口三角零序电压大于定值30V时，接地保护动作，发现出接地预告信号。

目前变电站为无人值班，以上变电站各种运行数据将通过通讯通道，传输到调度室运动装置计算机显示器上，调度值班员可根据变电站母线电压变压规律，正确判断单相接地故障的类型，及时进行处理。

二、单相接地故障处理当变电站母线发生单相故障时，调度室的调度自动化装置会发出接地音响信号，计算机显示器显示出本站母线电压变化数据。

值班员可利用这些数据判断出接地故障的类型，但由于变电站没装接地自选设备，判定不出哪条线路接地，值班员采用无选择遥控试停该变电站线路出现开关。

先停供电半径较大易出故障的线路，后停较重要的工区用户供电的线路。

如果某出现开关试停电后，若母线电压仍不正常，应再合上停电的开关，如果是城网电缆线路应间隔一段时间在恢复供电，因电缆线路不允许强送电，若母线电压恢复正常，说明就是该出线的线路发生单相接地故障，对重要工业用户供电的线路故障，应该为由备用线路供电，无备用线路时，可以再合上停电的出线开关，通知用户做好再次停电后的准备，对重要用电户允许接地故障的线路继续运行，但不超过2小时，再次停电进行处理。

对农网10kV线路，发生单相接地故障，尤其是下雨天发生单相金属性接地故障，停电后就不再试送、调度员应通知供电所，并讲明接地故障性质，进行巡视检查寻找故障点，供电所可用分段开关将故障点分离，再合上变电站停电的出线开关，以恢复正常段线路供电。

分段线路接地故障处理完后，供电所可合上分段开关，恢复故障点段线路供电。

单相接地故障的特征及处(三篇)

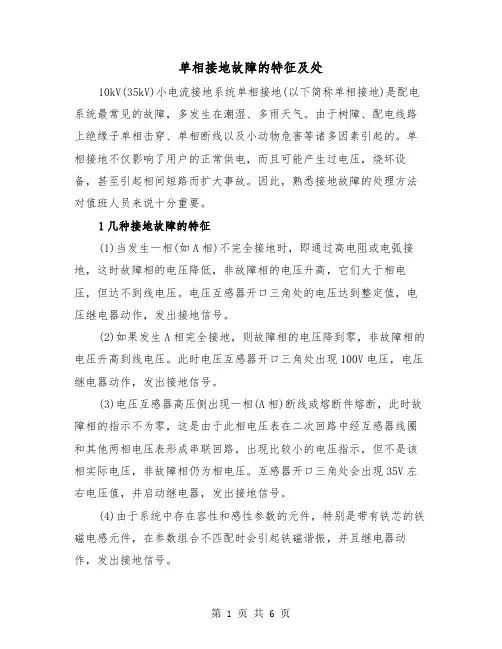

单相接地故障的特征及处10kV(35kV)小电流接地系统单相接地(以下简称单相接地)是配电系统最常见的故障，多发生在潮湿、多雨天气。

由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。

单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

因此，熟悉接地故障的处理方法对值班人员来说十分重要。

1几种接地故障的特征(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(3)电压互感器高压侧出现一相(A相)断线或熔断件熔断，此时故障相的指示不为零，这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍为相电压。

互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号。

(4)由于系统中存在容性和感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不匹配时会引起铁磁谐振，并且继电器动作，发出接地信号。

(5)空载母线虚假接地现象。

在母线空载运行时，也可能会出现三相电压不平衡，并且发出接地信号。

但当送上一条线路后接地现象会自行消失。

2单相接地故障的处理(1)处理接地故障的步骤：①发生单相接地故障后，值班人员应马上复归音响，作好记录，迅速报告当值调度和有关负责人员，并按当值调度员的命令寻找接地故障，但具体查找方法由现场值班员自己选择。

②详细检查所内电气设备有无明显的故障迹象，如果不能找出故障点，再进行线路接地的寻找。

③将母线分段运行，并列运行的变压器分列运行，以判定单相接地区域。

单相接地故障的特征及处理(正式版)

文件编号：TP-AR-L9515In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________单相接地故障的特征及处理(正式版)单相接地故障的特征及处理(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

10kV(35kV)小电流接地系统单相接地(以下简称单相接地)是配电系统最常见的故障，多发生在潮湿、多雨天气。

由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。

单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

因此，熟悉接地故障的处理方法对值班人员来说十分重要。

1 几种接地故障的特征(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

单相接地故障的特征及处理

单相接地故障的特征及处理单相接地故障是一种常见的故障类型，它通常发生在电网中的分支回路或电缆中。

这种故障会给电力系统带来不良的影响，可能会导致设备损坏、停电等问题。

在本文中，将对单相接地故障的特征及其处理方法进行简要介绍。

一、单相接地故障特征1. 电流突变：单相接地故障时，故障点处的电缆或分支回路与大地之间的电阻急剧降低，电流将从电源到接地电阻之间的路径中流过。

这会导致电流突然增大，可能会超过正常负载电流的两倍以上。

这种电流突变会导致电网中的保护系统响应并采取相应的措施。

2. 电压波动：由于故障电流突然增大，造成电网的电压波动。

这种电压波动可能会导致电力设备的短路或故障，进一步加剧系统的问题。

3. 地电位差：单相接地故障会导致地电位差的产生，这意味着电网中的不同位置之间存在电位差。

这种地电位差可能会对设备和人员造成危害。

4. 潜在放电：单相接地故障还可能导致潜在放电的产生。

这种放电会损害设备，使其加速老化，并逐渐失效。

二、单相接地故障的处理方法1. 立即停电：如发现单相接地故障，电力公司将立即采取措施断开该线路的电源，并停电以避免可能的危险。

停电的时长取决于故障的严重程度，需要在确认问题解决后进行重现电。

2. 排查故障原因：在确保安全之后，电力公司将排查故障的原因。

这可能包括对设备进行测试和检查，以及调查其他可能的负面影响，如电网的损害程度、设备损坏的数量和程度等。

3. 修复损坏的设备：如果发现设备损坏，电力公司将采取措施进行维修或替换。

这将确保设备在未来继续正常运行，并降低再次发生单相接地故障的风险。

4. 提高电网的可靠性：电力公司还可以采取其他措施来提高电网的可靠性。

这可能包括升级设备、提高安全性等，以减少单相接地故障的发生率。

单相接地故障是一种常见的故障类型，可能会给电力系统带来很多困扰。

通过识别单相接地故障的特征，并立即采取相应的措施，可以最大程度地减少设备和人员的损失，并降低电网中发生故障的风险。

单相接地故障的现象分析及处理办法

单相接地故障的现象分析及处理办法现象分析单相接地故障是指系统中只有一条电源线与大地接触，其他电源线未与大地接触，出现接地故障问题。

单相接地故障会导致系统电流大幅度上升，对设备的损伤比一般故障严重得多。

现象表现•设备运行缓慢或出现故障。

•电气设备出现异常的噪音声和异味。

•太阳能光伏电池板电压急剧下降。

•可能出现电火花、灼热和放电现象。

•可能会出现电气火灾。

原因分析单相接地故障通常来自系统中的单个元件发生短路或者故障，通常由于设备的老化、设计问题、人为的疏忽和环境的变化所引起，环境压力和潮湿多雨环境可以加剧这种故障的发生和影响。

处理办法发现故障在发现故障后，立即停止该电路或设备的运行，并进行科学的检查和诊断，这里给出以下几种方法：•联系专业的电工或电气工程师诊断。

•运用数字摄像机记录工作现场细节，以便回顾并有助于下一步的处理。

•运用数字测试仪器，如数字万用表、接地电阻测试仪、局部放电检测仪等，确定故障的具体位置。

解决故障在确定故障位置后，可以采用以下方法来解决问题：•电气线路的维护和保护。

•常规的检测和维护：使用套裹夹、干燥剂、绝缘剂、以及其他抵挡潮湿和防止汽蚀和腐蚀的物质。

•更换受损电气部件或接地部件。

•安装电力保护设备，例如差动保护、接地保护、过电压保护，以及电源稳定器等。

•发现故障后，必须立即采取措施及时恢复供电。

针对长期的单相接地故障，需要进行系统的检修和升级。

预防故障预防故障是最有效的方法，以下是预防故障的方法：•定期维护电气设备，检查电源工作是否正常。

•定期检查和测试所有设备的绝缘情况。

•在设备周围放置遮阳和保护设备的物品。

•在设备和线路上安装防雷和过电压保护器、接地电阻器，以及铜线导线等。

•在设备冷却器和出风口上安装过滤器和防火网。

，单相接地故障虽然有一定的危险性，但是只要我们采用一定预防措施并及时发现并解决故障，就能很好地保护设备和维护系统的安全。

单相接地故障

处理要求
①寻找和处理单相接地故障时，应作好安全措施，保证人身安全。当设备发生接地时，室内不得接近故障点 4m以内，室外不得接近故障点8m以内，进入上述范围的工作人员必须穿绝缘靴，戴绝缘手套，使用专用工具。
②为了减小停电的范围和负面影响，在寻找单相接地故障时，应先试拉线路长、分支多、历次故障多和负荷轻以及用电性质次要的线路，然后试拉线路短、负荷重、分支少、用点性质重要的线路。双电源用户可先倒换电源再试拉，专用线路应先行通知。若有关人员汇报某条线路上有故障迹象时，可先试拉这条线路。
故障特征
故障特征
(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
(2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。此时电压互感器开口三角处出现三倍于原来的相电压，电压继电器动作，发出接地信号。
查找方式
查找方式
1.小电流接地选线：判据一般综合了系统零序电压、各支路高次谐波零序电流或零序功率方向，能较准确地查找到故障支路，但不能判断故障点。
2.故障测距：包括阻抗法和行波法。阻抗法由于受接地电阻的影响,测距精度难以保证；随着小波理论的成熟，行波法近来发展非常迅速，测距精度大大提高。但故障测距法主要用于分支少的高压输电线路，因为对于多分支的 10KV配电系统，仅以故障点的电气距离难以判断其地理位置。
(3)电压互感器高压侧出现一相(A相)断线或熔断件熔断，此时故障相的指示不为零，这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍为相电压。互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号。

小电流接地系统单相接地故障处理

小电流接地系统单相接地故障处理引言小电流接地系统作为一种常见的电力系统接地形式，具有保护设备和人身安全的重要作用。

然而，单相接地故障是小电流接地系统常见的故障之一。

本文将介绍小电流接地系统单相接地故障的处理方法。

了解单相接地故障在小电流接地系统中，单相接地故障是指系统中某一相导体与地之间发生接地故障，导致相对于地的电压变化。

单相接地故障具有以下特点： - 只有一相导体与地接触，除此之外的其他导体与地之间没有接触； - 接地故障点与接地系统之间存在较高的电阻连接； - 出现单相接地故障后，系统中将会出现地故障电流。

单相接地故障的检测在处理单相接地故障之前，首先需要进行故障的检测，以确定接地故障的具体位置。

常用的单相接地故障检测方法包括以下几种：1. 使用继电器保护继电器保护是一种常见的故障检测方法。

通过监测电流和电压的变化，继电器保护可以判断是否存在单相接地故障，并给出故障位置的指示。

2. 使用故障录波仪故障录波仪可以记录系统中的电流和电压波形，通过对波形进行分析，可以判断是否存在单相接地故障，并确定故障位置。

3. 使用红外热像仪红外热像仪可以检测设备和线路的温度变化，如果某一设备或线路的温度异常升高，可能意味着存在单相接地故障。

单相接地故障的处理方法一旦确定了单相接地故障的存在及其位置，就需要采取相应的处理措施来解决问题。

以下是一些常见的单相接地故障处理方法：1. 进行接地点检查首先需要对接地点进行检查，确保接地电阻正常，没有松动或断开的情况。

如果接地电阻异常，应及时修复或更换。

2. 寻找故障点通过继电器保护、故障录波仪或红外热像仪等方法，确定单相接地故障的具体位置。

然后可以通过巡视、测量和检查相关线路设备来找到故障点。

3. 修复或更换故障设备或线路一旦找到故障设备或线路，应及时修复或更换。

修复方法包括绝缘处理、焊接、更换零部件等。

4. 进行系统测试在处理了单相接地故障后，还需要进行系统的测试，确保故障已经被解决，并且系统能够正常运行。

单相接地故障的特征及处理范本

单相接地故障的特征及处理范本单相接地故障是指电力系统中的一相导线与地之间发生了不正常的电流流动，造成系统发生短路或者导线损坏等故障。

接地故障是电力系统中常见的故障之一，正确处理接地故障对于系统的安全稳定运行具有重要意义。

接下来将介绍单相接地故障的特征及处理范本。

首先，单相接地故障的特征是系统中一相导线与地接触或短路，导致电流通过接地点流向地。

这种故障的特点是电流较大，通常会导致系统电压的剧烈波动，甚至导致电压骤降，造成设备的异常运行或者停运。

此外，接地故障还会引起系统中其他设备的振动、噪声和发热等异常现象。

因此，一旦发生接地故障，必须及时处理，以避免进一步损坏。

针对单相接地故障，一般可以采取以下处理范本。

1.系统保护与自动重合闸：在电力系统中安装保护装置可以实现对接地故障的自动检测和断电保护。

一旦有接地故障发生，保护装置会快速断开故障线路，保护系统和设备不受损害。

同时，在故障线路修复之后，保护装置可以实现自动重合闸，以恢复系统供电。

2.故障定位与绝缘测试：一旦发生接地故障，需要及时查明故障点的位置以便进行修复。

可以使用故障指示器、红外热像仪等设备进行故障定位，找到故障点后，进行相应的绝缘测试，确保系统在修复之后不再受到同样类型的故障。

3.检查设备与线路：发生接地故障后，需要对系统中的设备和线路进行全面检查。

检查设备是否受损，线路是否有其他隐患，以保证修复后的系统能够正常运行。

4.引入综合保护装置：为了提高对接地故障的检测和保护能力，可以引入综合保护装置。

综合保护装置能够通过测量电流、电压和温度等参数，快速准确地判断接地故障，并进行自动断电保护。

5.增加设备的防护措施：针对系统中容易发生接地故障的设备，可以增加相应的防护措施，例如使用绝缘套管、安装过流保护装置等，以提高设备的安全性和抗干扰能力。

总之，对于单相接地故障，及时发现和处理是非常重要的。

在处理过程中，需要根据具体情况采取适当的措施，保证系统的安全稳定运行。

单相接地故障的特征及处理参考文本

单相接地故障的特征及处理参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月单相接地故障的特征及处理参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

10kV(35kV)小电流接地系统单相接地(以下简称单相接地)是配电系统最常见的故障，多发生在潮湿、多雨天气。

由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。

单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

因此，熟悉接地故障的处理方法对值班人员来说十分重要。

1 几种接地故障的特征(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

单相接地故障的现象分析及处理办法

单相接地故障的现象分析及处理办法在小电流接地的配电网中，一般装设有绝缘监察装置。

当配电网发生单相接地故障时，由于线电压的大小和相位不变(仍对称）,况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h.但非故障相对地电压升高1.732倍,这对系统中的绝缘薄弱点可能造成威胁。

此外，在仍可继续运行时间内，由于接地点接触不良,因而在接地点会产生瞬然熄的间歇性电弧放电，并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大.为此,必须尽快处理排除单相接地故障，确保电网安全可靠运行。

1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时,变电所绝缘监察装置的警铃响,“××母线接地"光字牌亮。

中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。

（图1）（2）当生发接故障时，绝缘监察装置的电压表指示为:故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。

如是稳定性接地，电压表指示无摆动,若是电压表指针来回摆动,则表明为间歇性接地。

(3）当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。

同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器.但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等,绝缘监察也会报出接地信号,这往往会引起误判断而停电查找.2 单相接地信号虚与实的判断（1)电压互感器高压熔断器一相熔断报出接地信号时，如果故障相对地电压降低，而另两相电压升高,线电压不变,此情况则为单相接地故障.（2）变电所母线或架空导线的不对称排列;线路中跌落式熔断器一相熔断;使用RW型跌落式开关控制长线路的倒闸操作不同期等,均会造成三相对地电容不平衡,从而使中性点电压升高而报出接地信号,此情况多发生在操作时，而线路实际上并未发生接地。

（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压,也会报出接地信号。

电力系统常见接地故障现象与处理【范本模板】

电力系统常见接地故障现象与处理一、单相接地故障的危害:1、发生接地时，由于非故障相对地电压升高（完全接地时升至线电压值)系统中的绝缘薄弱点可能击穿,造成短路故障；2、接地故障点产生电弧,会烧坏设备并可能发展成相间短路故障；3、接地故障点产生间歇性电弧时,在一定条件下产生串联谐振过电压，其值可达相电压的2。
